AMBA总线——BURST传输-续

持续创作，加速成长！这是我参与「掘金日新计划 · 6 月更文挑战」的第20天！

几点说明

• 对于固定长度的burst传输，不必持续请求总线
• 对于未定义长度的burst传输，主设备应该持续送出HBUSREQ信号，直到开始最后一次传输
• 如果没有主设备请求总线，则给缺省主设备grant信号，且HTRANS=IDLE 【主线处于空闲状态】
• 建议主设备在锁定总线传输结束之后插入IDLE传输，以重新仲裁优先级。

Split传输过程

• 由主设备开始传输
• 如果从设备需要多个周期才能获取数据，则从设备给出一个split传输响应。从设备记录主设备号：HMASTER.接着仲裁器改变主设备的优先级。
• 仲裁器grant其他的主设备，总线主设备移交。
• 当从设备准备结束本次传输，将设置给仲裁器的HSPLITx信号相应位
• 仲裁器恢复优先级

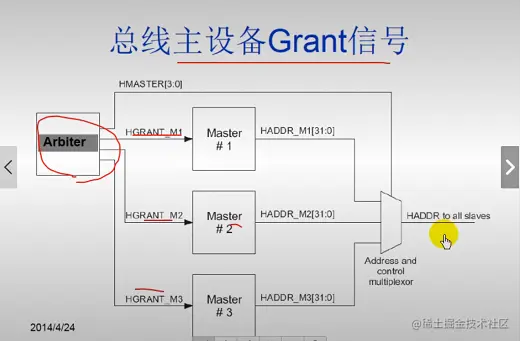

• 仲裁器grant 主设备，这样主设备可以重新开始传输，
• 结束

防止Deadlock(死锁)

• 当多个不同的主设备试图访问同一个从设备，这个从设备发出了SPLIT或RETRY信号，这时很可能发生deadlock
• 从设备最多可以接收系统中16个主设备的请求。只需要记录主设备号（忽略地址和控制信号）
• 给出RETRY响应的从设备在某一时刻只能由一个主设备访问
  • 可以使用一些硬件保护机制，比如ERROR

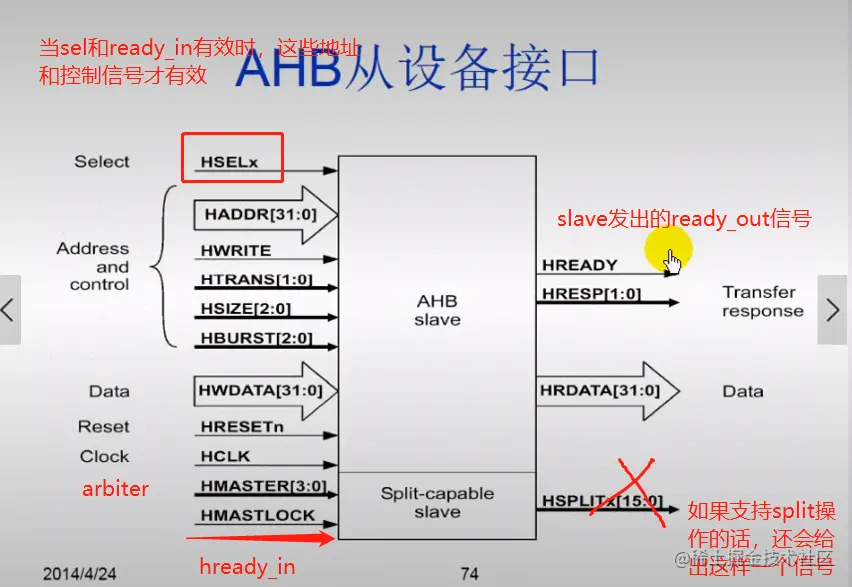

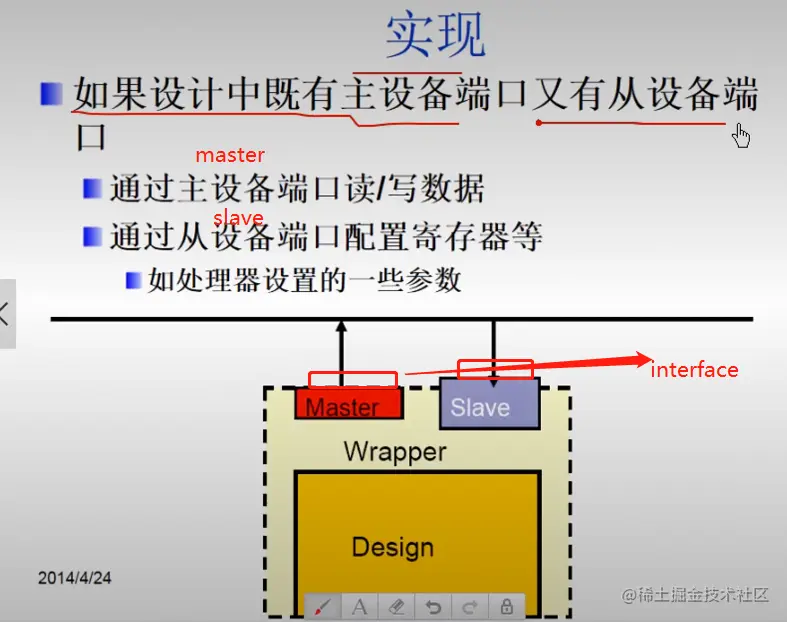

  AHB主设备接口（这个重要）

AHB-Lite

![image.png](p9-juejin.byteimg.com/tos-cn-i-

AHB总结

• 主要组成部分
  • Master、slaves、arbiter、decoder
• 传输的过程
  • 流水线机制（两级流水）
  • Address phase 和 data phase
• 如何提高性能
  • Burst read/write

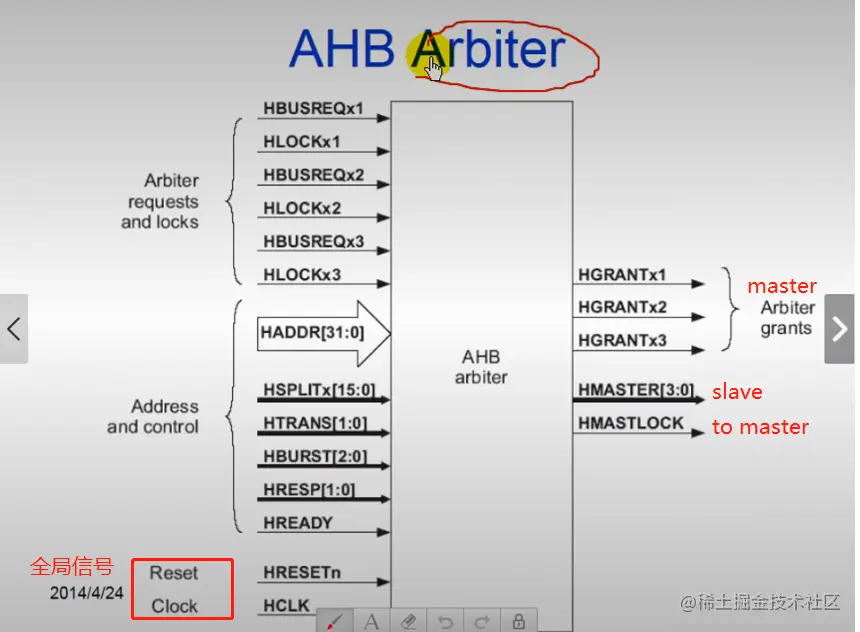

• 仲裁机制
  • 总线控制权的移交
• Slave短时间无法响应
  • HREADY信号拉低
• Slave长时间内无法响应
  • 插入SPLIT/RETRY
• Master 不能进行传输
  • 插入BUSY[通过trans信号插入一个busy]

AHB应用建议

• Arbiter的优先级可以配置
• Slave长时间不能响应的话，一般不支持SPLIT响应，使用RETRY响应
• 总线上如果只有一个master的话，可以使用AHB-Lite协议，不用arbiter
• 设计一个新的IP时，要仔细核对AMBA的Feature和IP所支持的Feature是否匹配
