• AHB Burst 操作
  • 4beat、8beat、16beat 、单个字节传输、未定义长度的传输
  • 支持incrementing 和wrapping两种burst传输
• incrementing burst
  • 地址是上一次的传输地址加1
• Wrapping burst
  • 例：4beat的wrapping burst 字传输（4byte）
  • 0x34 -> 0x38 -> 0x3c -> 0x30
  • 应用场合：Cache填充

地址计算举例

• 根据HSIZE和HBURST来计算地址
• 例：起始地址是0x48,HSIZE=010(32bits)

HBURST	Type	Address
000	SINGLE	0X48
001	INCR	0X48,0X4C,0x50,...[The most useful]
010	WRAP4	0X48,0x4C,0x40,0x44
011	INCR4	0X48,0x4C,0x50,0x54
100	WRAP8	0X48,0x4C,0x50,0x54,0x58,0x5c,0x40,0x44
101	INCR8	0X48,0x4C,0x50,0x54,0x58,0x5c,0x60,0x64
110	WRAP16	0X48,0x4C,...,0x7c,0x40,0x44
111	INCR16	0X48,0x4C,...,0x7c,0x80,0x84

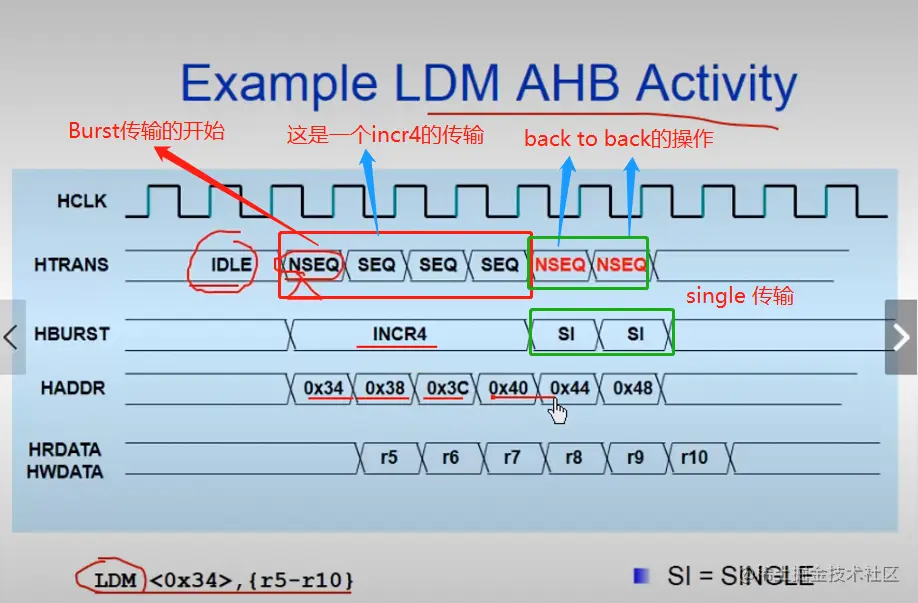

Example LDM AHB Activity

注意！

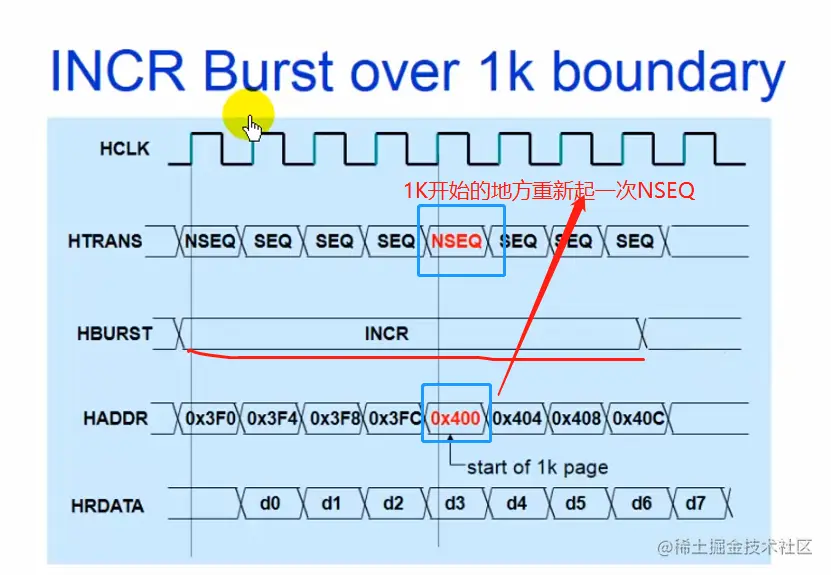

• Burst传输不能传输1K边界
  • 一个从设备最小的地址间隙是1KB
  • NONSEQ->SEQ-> 1KB Boundary -> NONSEQ -> SEQ...
• 主设备不能试图开始一个可能穿越1K边界的固定长度的incrementing burst传输

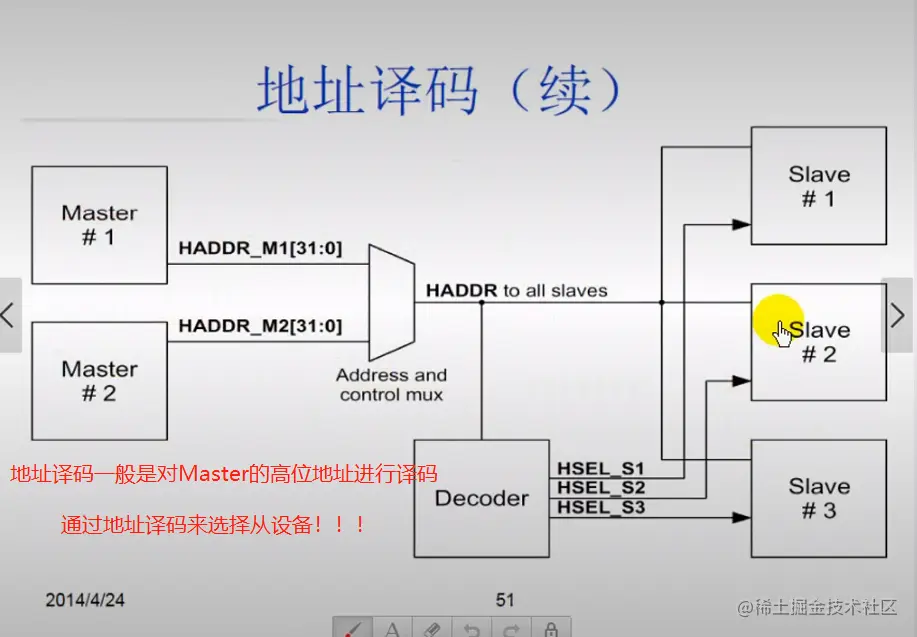

地址译码

• HSELx:选择从设备
  • 指出由主设备所选择的从设备
• 由地址译码器来提供选择信号
• 一个从设备应该至少占用1KB的存储空间
• 需要一个额外的缺省从设备来映射其他的存储地址

从设备响应

• 所访问的从设备必须响应这次传输
• 从设备可能返回的响应：
  • 完成这次传输[HREAY信号拉高]
  • 插入等待状态（HREDAY信号）
  • 发出错误信号表示这次传输失败【通过hresp信号返回一个error信号】
  • 延迟传输，使得总线可用于其他传输（split）

从设备响应信号

• HREDAY:transfer done
• HRESP[1:0] :transfer response
  • 00:OKAY
    • 成功
  • 01：ERROR
    • 失败
  • 10：RETRY
    • 传输未完成
    • 请求主设备重新开始一个传输
  • 11： SPLIT
    • 传输未完成
    • 请求主设备分离一次传输

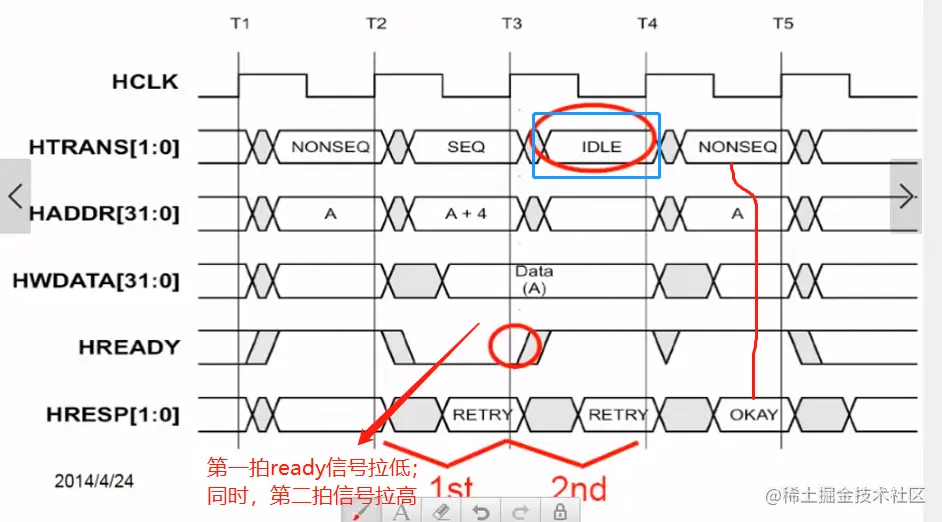

  两周期的响应

  • HRESP[1:0]
    • OKAY: 单周期响应
    • ERROR:两周期响应
    • RETRY: 两周期响应
    • SPLIT: 两周期响应
• 总线的流水特性需要从设备两个周期的响应。可以使得主设备有足够的时间处理下一次传输。

一般情况下，在AHB总线上不会给出Retry和Split这种传输方式的;一般情况下把ready信号拉低几拍即可。IP的设计，都是写寄存器，寄存器写一拍即可。

RETRY和SPLIT的不同

• 主要区别在于仲裁的方式
  • RETRY:arbiter会继续使用通常的优先级
  • SPLIT： arbiter 会调整优先级方案以便其他请求总线的主设备可以访问总线
• 总线主设备应该用同样的方式处理RETRY响应和SPLIT响应。

数据总线

• 不是三态总线，读总线和写总线是分开的。三态总线：写/读/IZ[没有写读的时候状态]
• 印第安序
  • 在AMBAZ协议中没有定义
  • 主设备和从设备应该采用同样的印第安序
  • 不支持动态印第安序

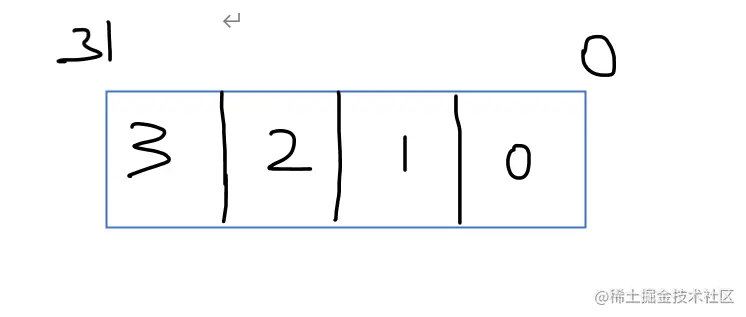

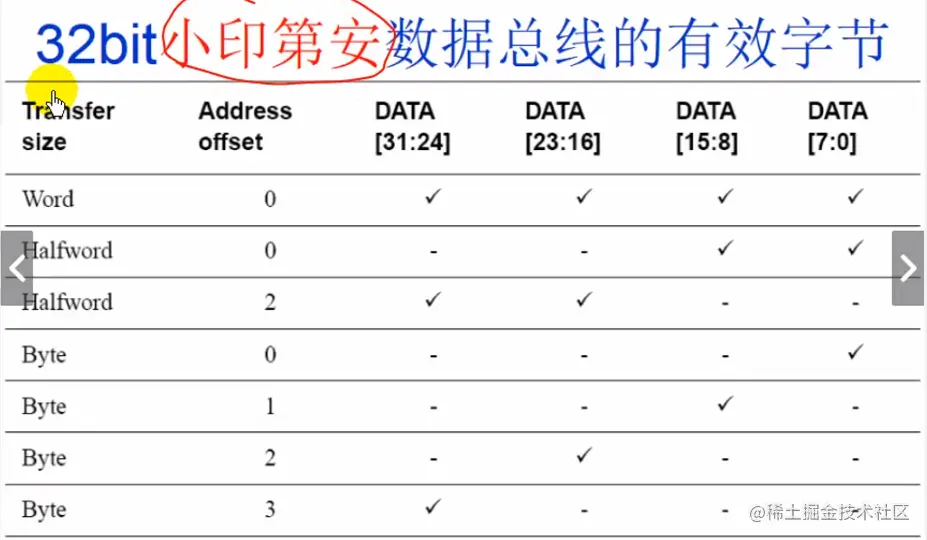

• 对于IP设计，只有应用面比较广泛的应用程序才支持两种印第安序 little endEan小端模式（AMBA总线默认是这种）

0地址就存最低位，3地址就存最高位。

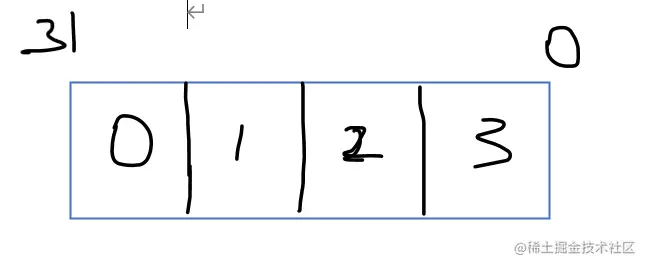

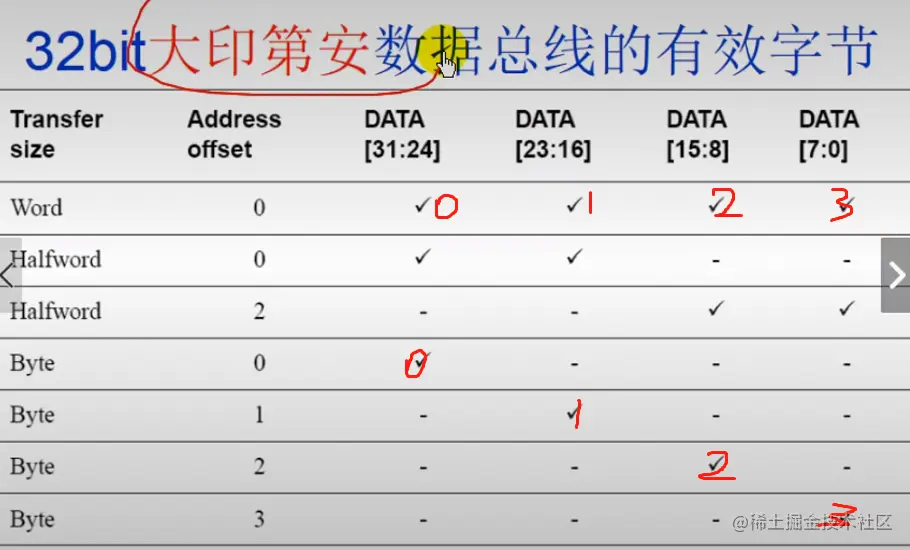

big endEan （大印第安序）

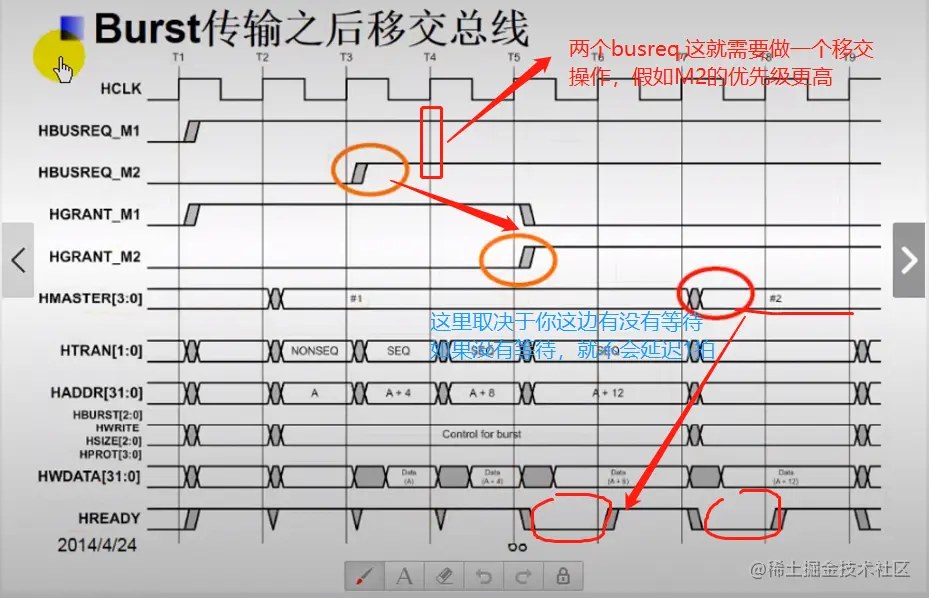

多个主设备-需要仲裁机制

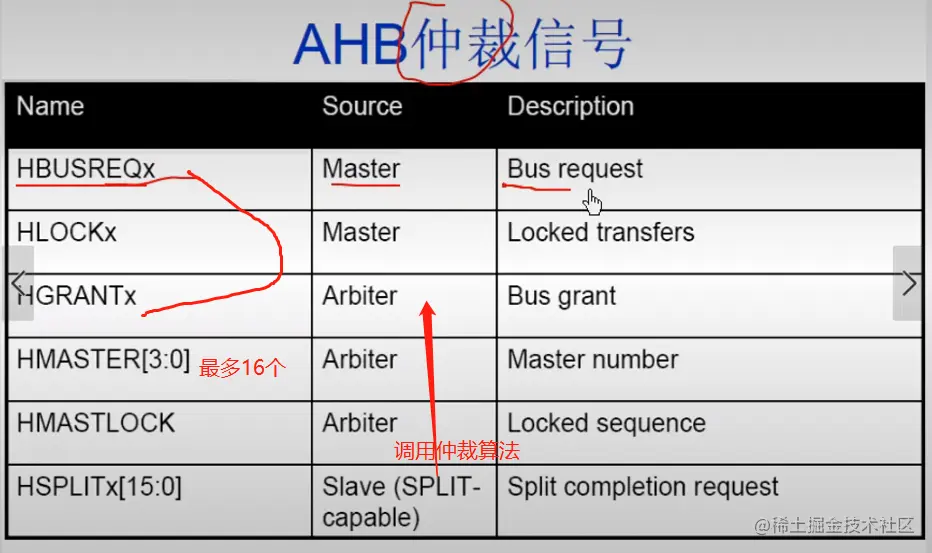

AHB 仲裁信号

• HBUSREQx
  • 总线请求
• HLOCKx
  • 高电平:主设备请求锁定总线
• HGRANTx
  • 指出主设备x可访问总线

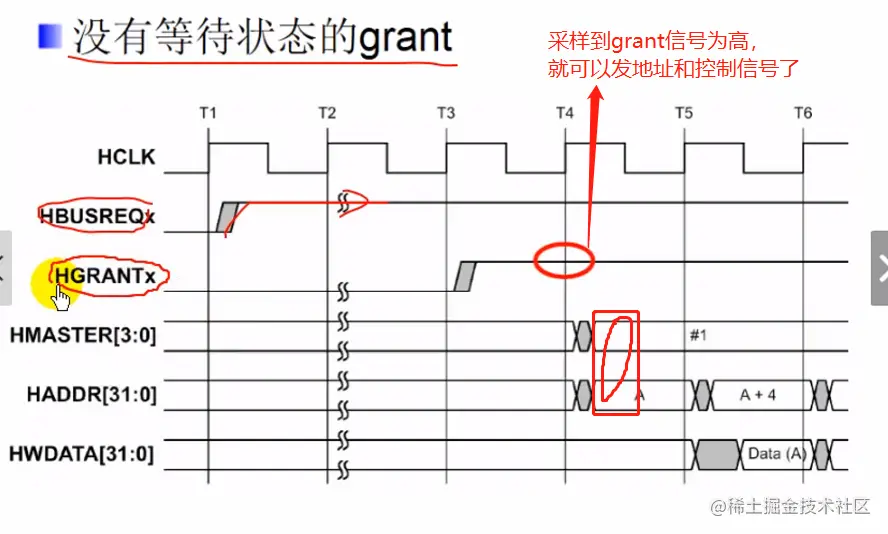

  • 主设备x控制总线：HGRANTx=1且 HREADY =1
• HMSTER[3:0]
  • 指出那个主设备正在进行传输
• HMASTLOCK
  • 指出主设备正在进行一次锁存传输
• HSPLITx[15:0]
  • 从设备用这个信号告诉仲裁器哪个主设备允许重新尝试一次split传输
  • 每一位对应一个主设备
