双目相机 -- IMU联合标定

DayBeha
948 阅读6分钟

本文已参与「新人创作礼」活动，一起开启掘金创作之路。

声明：一些图片是不该有水印的，CSDN把图片链接的格式改了，暂时还不知道怎么去掉，请见谅！！！

@TOC

写在前面：其实联合标定用的 kalibr 可以直接完成相机标定、IMU标定、相机+IMU联合标定整个流程。这里只写了联合标定，另外两种之前不是用kalibr 做的，所以没有kalibr 的部分，感兴趣的同学可以去官网自己研究

1、 IMU的标定

1.1 IMU数据读取

首先要读取IMU数据，之前写过一篇，如果你的IMU也和我的一样没有官方ros历程的话，可以参考

1.2 IMU数据滤波

关于IMU滤波，不同IMU应该不一样，流程可以参考博客

1.3 录制rosbag包

将滤波后的imu信息录制为rosbag 先查看 topic 列表

rostopic list

在这里插入图片描述

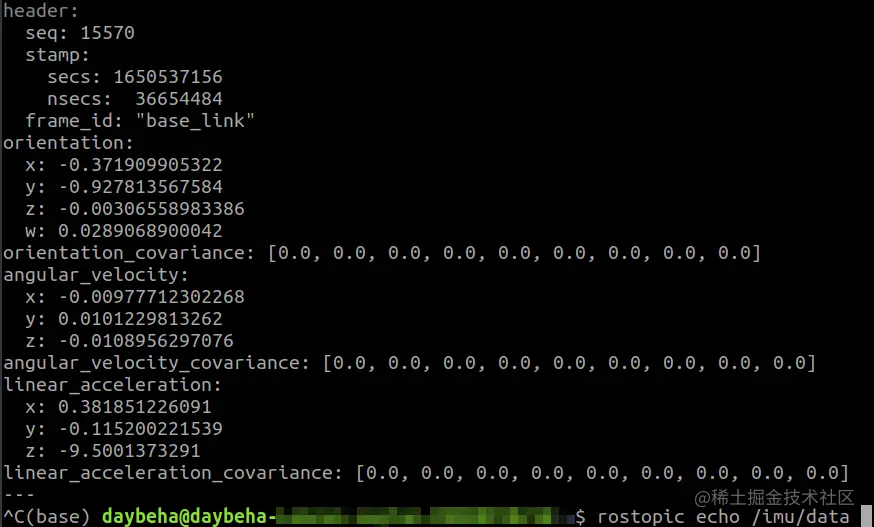

命令行查看 topic内容：

rostopic echo /topic

在这里插入图片描述 静置IMU，录制imu话题 (一般为两个小时左右)

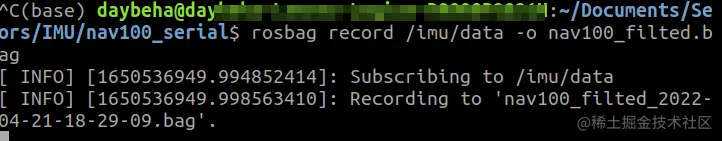

rosbag record /imu/data -o imu.bag

在这里插入图片描述

1.4 kalibr_allan 标定

这部分和博客1.2部分完全一致，注意修改topic话题名称为 “/imu/data” 即可。

亦可以使用上面博客的1.1部分的imu_utils，不过好像kalibr_allan 精度更高些。

2、相机的标定

之前写过两个： MatLab的双目相机标定和orbslam双目参数匹配 ROS+Opencv的双目相机标定和orbslam双目参数匹配

也可以按照 kalibr 的来： 1、先下载kalibr提供的网格

2、相机发布频率改为4

rosrun topic_tools throttle messages /camera/left/image_raw 4.0 /stereo/left/image_raw
rosrun topic_tools throttle messages /camera/right/image_raw 4.0 /stereo/right/image_raw

3、录制ROS bag 包

rosbag record /stereo/left/image_raw /stereo/right/image_raw -O zed_images.bag

4、kalibr 标定:

kalibr_calibrate_cameras --target april_6x6_24x24mm.yaml --bag images.bag --bag-from-to 5 30 --models pinhole-radtan pinhole-equi --topics /stereo/left/image_raw /stereo/right/image_raw

kalibr支持多种相机模型

好像还可以用 ROS camera_calibration 包，记录一下，没有用过。

3、相机 - IMU联合标定

3.1 库安装

安装依赖

sudo apt-get install python-setuptools python-rosinstall ipython libeigen3-dev libboost-all-dev doxygen libopencv-dev

sudo apt-get install libopencv-dev ros-melodic-vision-opencv ros-melodic-image-transport-plugins ros-melodic-cmake-modules software-properties-common libpoco-dev python-matplotlib python-scipy python-git python-pip ipython libtbb-dev libblas-dev liblapack-dev python-catkin-tools libv4l-dev

安装kalibr

mkdir -p kalibr_ws/src
git clone https://github.com/ethz-asl/Kalibr.git
cd ~/kalibr_ws
catkin build -DCMAKE_BUILD_TYPE=Release -j4

kalibr编译问题解决

3.2 开始标定

官方教程

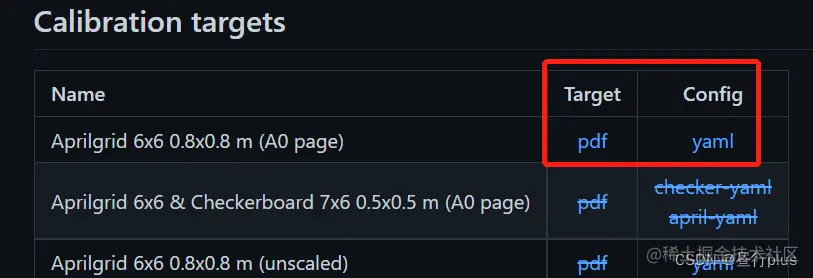

下载kalibr提供的网格和它的参数文件 官方数据： 在这里插入图片描述

先修改imu的发布频率,官方推荐为200Hz

rosrun topic_tools throttle messages /imu/data 200.0 /imu/data_raw

throttle的工具实测不好用，并不能精确达到想要的频率，特别是这种高频的数据，我运行该代码只能得到70多Hz的频率…… 可能我的IMU频率本身也就200多？

1、 把IMU和相机固定在一起，录制ROS bag包

rosbag record /imu/data /camera/left/image_raw /camera/right/image_raw -o images_imu.bag

注： 1、录制的时候要注意按照官方的说法-充分激励IMU- 绕3个轴旋转和3个方向的平移，这里有个官方视频介绍，打不开的话有人把它搬到B站上了 2、三个topic按照自己的情况改。另外可以再加两个(非必要)： /camera/left/camera_info /camera/right/camera_info

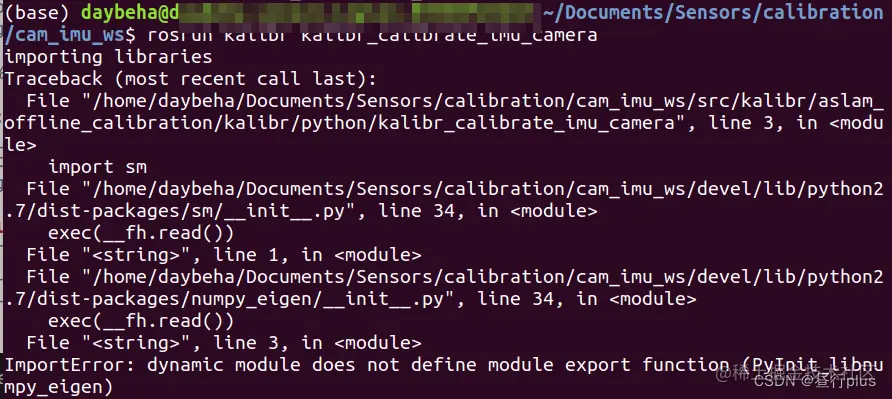

2、 启动校准包开始校准 在运行上也有点问题：请添加图片描述 可能是我系统里有anaconda导致的，解决方法是打开kalibr/aslam_offline_calibration/kalibr/python/kalibr_calibrate_imu_camera，第一行改成 #!/usr/bin/env python2（ros-melodic）

改好后运行下面代码开始标定

cd ~/kalibr_ws
source ./devel/setup.bash
rosrun kalibr kalibr_calibrate_imu_camera --target april_6x6_55x55mm.yaml --bag images_imu.bag --bag-from-to 5 50 --cam camchain.yaml  --imu imu.yaml --imu-models scale-misalignment --timeoffset-padding 0.1

参数： 1）--target april_6x6_55x55mm.yaml： 描述标定板的信息 2）--bag images_imu.bag： 指定数据包 3）--bag-from-to 5 50： 设定bag包开始时间和结束时间，避开拿起和放下IMU的时间段内的数据（太人性化了！） 4）--cam camchain.yaml： 相机参数文件 5）--imu xsens_imu.yaml： 设定IMU标定信息 6）--imu-models scale-misalignment： IMU的参数模型 如果你报了优化失败的错，一定加上--timeoffset-padding，默认为0.03，我改到了0.1，也有改0.3的，视情况而定。值越大越慢，但至少没那么容易失败了。

1、另外可以加上--show extraction参数，以可视化校准目标提取过程。这可能有助于发现目标配置和提取的问题。 2、最少要有 --target，--cam，--imu，--bag四个参数

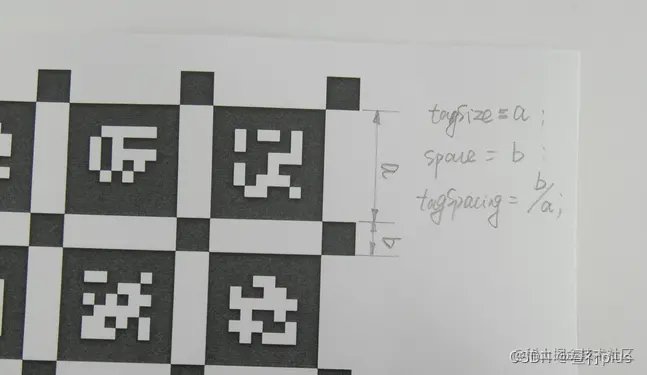

april_6x6_55x55mm.yaml文件内容：

target_type: 'aprilgrid' #gridtype
tagCols: 6               #number of apriltags
tagRows: 6               #number of apriltags
tagSize: 0.088           #size of apriltag, edge to edge [m]
tagSpacing: 0.3          #ratio of space between tags to tagSize
codeOffset: 0            #code offset for the first tag in the aprilboard

在这里插入图片描述

也可以用棋盘格！！！

// 棋盘格的设置与代码内参数设置一样即可
#example for checkerboard
target_type: 'checkerboard'  #gridtype
targetRows: 12              #number of internal chessboard corners
targetCols: 8               #number of internal chessboard corners
rowSpacingMeters: 0.044       #size of one chessboard square [m]
colSpacingMeters: 0.044       #size of one chessboard square [m]

不过经过个人实践，实际上并不能跑通，会报错说提取不到特征点：

[FATAL] [1652801101.139525]: No corners could be extracted for camera /camera/left/image_raw! Check the calibration target configuration and dataset.

我没有去专研过源码，若有大佬经过还请为笔者解惑！！！

camchain.yaml 文件内容(注意内参和畸变参数的格式，相关参数格式可参考):

cam0:
  camera_model: pinhole
  intrinsics: [738.2309, 738.0446, 612.8741, 383.5233]
  distortion_model: radtan
  distortion_coeffs: [0.125858705085614,-0.164938923226198,-0.000829975384038096,0.000840974135014823]
  resolution: [1280, 720]
  rostopic: /camera/left/image_raw
cam1:
  T_cn_cnm1:
  - [ 9.997966e-01, 6.104940e-04, -2.015940e-02,6.024595e-02]
  - [-5.637016e-04, 9.999971e-01, 2.326720e-03,-3.476903e-04]
  - [2.016076e-02, -2.314883e-03, 9.997941e-01,2.469048e-02]
  - [0.0, 0.0, 0.0, 1.0]
  camera_model: pinhole
  intrinsics: [737.7944,737.3724,634.835802105515,383.846288864773]
  distortion_model: radtan
  distortion_coeffs: [0.125858705085614,-0.164938923226198,-0.000564115553046124,0.000999594481541572]
  resolution: [1280, 720]
  rostopic: /camera/right/image_raw

注意两相机变换矩阵的单位为m，不再是相机标定时的mm！不改的话相机2的重投影误差会非常大！

如果你的两个相机是严格同步的，并且已经标定过两相机外参，则不必再有cam1，即：

cam0:
  camera_model: pinhole
  intrinsics: [738.2309, 738.0446, 612.8741, 383.5233]
  distortion_model: radtan
  distortion_coeffs: [0.125858705085614,-0.164938923226198,-0.000829975384038096,0.000840974135014823]
  resolution: [1280, 720]
  rostopic: /camera/left/image_raw

不要耍小聪明用立体校正后的相机内参，然后令畸变参数都为0。因为你可能会发现用到代码里会很麻烦。

imu.yaml 文件内容:

#Accelerometers
accelerometer_noise_density: 1.030e-3   #Noise density (continuous-time)
accelerometer_random_walk:   1.196e-3    #Bias random walk

#Gyroscopes
gyroscope_noise_density:     2.01e-4   #Noise density (continuous-time)
gyroscope_random_walk:       1.3e-5   #Bias random walk

rostopic:                    /IMU_data      #the IMU ROS topic
update_rate:                 200.0      #Hz (for discretization of the values above)

标定结果保存为 xxx-camchain-imucam.yaml，xxx-report-imu.yaml，xxx-report-imucam.pdf，xxx-results-imucam.txt 四个文件 其中.txt文件中的部分结果,最重要的是相机与imu的变换矩阵（相机到IMU（T_ci），IMU到相机都有（T_ic））

Calibration results
===================
Normalized Residuals
----------------------------
Reprojection error (cam0):     mean 1.56945550752, median 1.44059444585, std: 0.829635923744
Gyroscope error (imu0):        mean 21.1625990425, median 15.0336046344, std: 21.0766788496
Accelerometer error (imu0):    mean 14.4663714006, median 11.6741933589, std: 11.0344310746

Residuals
----------------------------
Reprojection error (cam0) [px]:     mean 1.56945550752, median 1.44059444585, std: 0.829635923744
Gyroscope error (imu0) [rad/s]:     mean 0.0601561535077, median 0.0427340624062, std: 0.0599119194086
Accelerometer error (imu0) [m/s^2]: mean 0.220747631851, median 0.178140769815, std: 0.16837840403

Transformation (cam0):
-----------------------
T_ci:  (imu0 to cam0):
[[-0.00335273  0.99990285 -0.01352977  0.00020972]
 [-0.99918854 -0.00389278 -0.04008876 -0.00025106]
 [-0.04013753  0.01338438  0.99910452 -0.00009292]
 [ 0.          0.          0.          1.        ]]

T_ic:  (cam0 to imu0):
[[-0.00335273 -0.99918854 -0.04013753 -0.00025389]
 [ 0.99990285 -0.00389278  0.01338438 -0.00020944]
 [-0.01352977 -0.04008876  0.99910452  0.00008561]
 [ 0.          0.          0.          1.        ]]

timeshift cam0 to imu0: [s] (t_imu = t_cam + shift)
-0.148418387849


Gravity vector in target coords: [m/s^2]
[ 0.24594665 -9.75661592 -0.95727683]


Calibration configuration
=========================

cam0
-----
  Camera model: pinhole
  Focal length: [719.4553, 718.4151]
  Principal point: [609.0952, 379.0658]
  Distortion model: radtan
  Distortion coefficients: [0.1293687, -0.1560079, -0.00257736, -0.0007919026]
  Type: aprilgrid
  Tags:
    Rows: 6
    Cols: 6
    Size: 0.032 [m]
    Spacing 0.009 [m]



IMU configuration
=================

IMU0:
 ----------------------------
  Model: calibrated
  Update rate: 200.0
  Accelerometer:
    Noise density: 0.001079
    Noise density (discrete): 0.015259364338
    Random walk: 0.000231
  Gyroscope:
    Noise density: 0.000201
    Noise density (discrete): 0.00284256926037
    Random walk: 1.3e-05
  T_i_b
    [[ 1.  0.  0.  0.]
     [ 0.  1.  0.  0.]
     [ 0.  0.  1.  0.]
     [ 0.  0.  0.  1.]]
  time offset with respect to IMU0: 0.0 [s]

参考

ros数据集录制：rosbag record ROS读IMU数据 相机与IMU联合标定 camera-imu标定 联合标定
