       网关（或者说边缘网关）作为外部流量进入内部服务的第一道”关卡“，除了”路由“这个本质工作之外，往往会承载很多边缘功能，”限流“便是其中很重要的一项，本文我们来聊聊 SCG 限流模块的设计思路和内置的实现方式。

限流基本概念

限流是一个比较宽泛的概念，以下几类都是限流的范畴：

  • 对访问频率的限制，这就是我们平常所说的对QPS限流
  • 对连接数的限制 对传输速率的限制（比如下载速度、视频流的加载速度等）
  • 对客户端名单的限制(比如用户、ip黑白名单)

        如果要用一句话来描述限流的话，那就是系统在某个时间窗口对资源访问做限制，当请求达到一定的并发数或者速率时对其进行等待、排队、甚至拒绝。理论上来说，大部分ToC的系统都或多或少会采用一些限流的手段，有的自己做了简单实现，有的依赖中间件实现，有的依赖网关层的限流能力实现。

        今天我们聊 SCG 的限流就是网关层面的限流，更准确的说是 SCG 网关针对 QPS 的限流，他可以是分钟级，也可以是秒级的。 SCG 网关限流有两个目的：

  • 一是保护自身服务，防止因流量过大导致自己崩溃.
  • 二是保护 upstream 服务，防止下游服务崩溃.

        对于第一个目的，我们往往通过本地限流（Local Rate Limiter）功能来达成。本地限流比较简单，执行过程中不需要依赖第三方组件来相互同步限流数据，典型的实现方法有：

  • - 基于 concurrnet 包中自带的信号量或者生产者消费者模式来实现限流器
  • - 基于 Guava 提供的 RateLimiter 来实现本地限流器
  • - 基于系统的前置 proxy 层设置限流，nginx 或者 envoy 都有这样的功能，只需适当配置就可以实现一个可靠的限流器

           对于第二个目的，仅仅通过本地限流比较难以达到，这个时候我们需要一个全局限流器（Global Rate Limiter），一种简单可行的方案是基于 Redis 来实现。

限流算法

无论是本地限流器还是全局限流器，底层实现的算法无外乎以下几种：

1） 时间窗口算法

这是一种计数方法，就是在一个时间窗口内对请求进行计数，当达到设置的阀值时就拒绝访问。比如限流目标QPS为10，那么一秒就是一个时间窗口，限流阀值为10，当1秒内请求已经到达10个之后触发限流，简单粗暴的就是丢弃(对客户端一个限流的提示让其重试)。时间窗口算法根据窗口是否固定不变又可以细分为两种：

  • 固定时间窗口
  • 滑动时间窗口

固定时间窗口实现思路如下：

  • 使用一个计数器记录单位时间内的访问数量
  • 当访问数量没有达到阀值，就允许访问；当访问数量达到阀值则拒绝
  • 当时间窗口过去后，计数器重新计数。

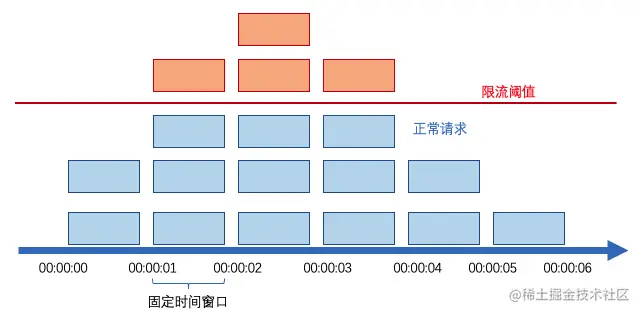

上图就是一个以一秒作为固定时间窗口的例子，他的实现很简单明了：0-1秒计数，1-2秒计数，以此类推。但他的缺陷也是明显的： 比如限速为10，0-0.5秒没有请求，0.5-1秒来了10个请求，1.0-1.5秒又来了10个请求，那么相当于0.5-1.5秒这一秒处理了20个请求。这就是临界值问题导致限流失败。 再比如，0-1秒来了20个请求，那么其中先到的10个属于正常请求，后面的10个请求会被限流（直接丢弃），1-2秒没有请求进来，系统空闲。而实际上我们很容易认为1-2秒可以处理0-1秒被限制的请求。

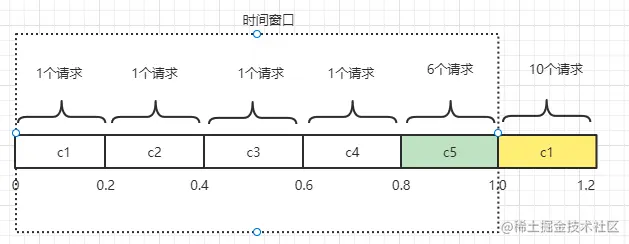

滑动窗口是固定窗口的优化，他能解决临界值导致限流失败的问题，以及解决一部分流量平滑性问题，其优化思路：将一个时间窗口在分为n份，每一份里都有独立的计数器c，每当请求进来，就会求n个计数器的和，当达到阀值就触发限流，没达到则当前小格子计数器加1. 下图是以1秒作为滑动窗口，每个窗口又细分为5等分的示意图

当时间窗口滑动一小格之后，c1 跑到黄色格子里。很容易发现，格子划分的越小，这个滑动窗口越平滑，请求越均匀。时间窗口算法简答做法是借助一个信号量来实现，下面是一个固定时间窗口的示例代码。

public class TimeWindowLocalRateLimiter {
    private int qps;
    private AtomicInteger val;
    private AtomicBoolean running = new AtomicBoolean(false);
    private final Executor executor = Executors.newSingleThreadExecutor();

    @PostConstruct
    public void init(){
        if( qps <= 0 ){
            throw new IllegalArgumentException("limitValue in rate limiter could not be negative");
        }
        val = new AtomicInteger(qps);
        startRefreshTask();
    }
    public boolean isAllow(){
        int x = val.decrementAndGet();
        return x >= 0;
    }
    private void startRefreshTask(){
        executor.execute(() -> {
            while(running.get()){
                try {
                    TimeUnit.SECONDS.sleep(1);
                } catch (InterruptedException e) {
                    log.warn("interrupted");
                }
                val.set(qps);
            }
        });
    }
}

2） 漏桶算法

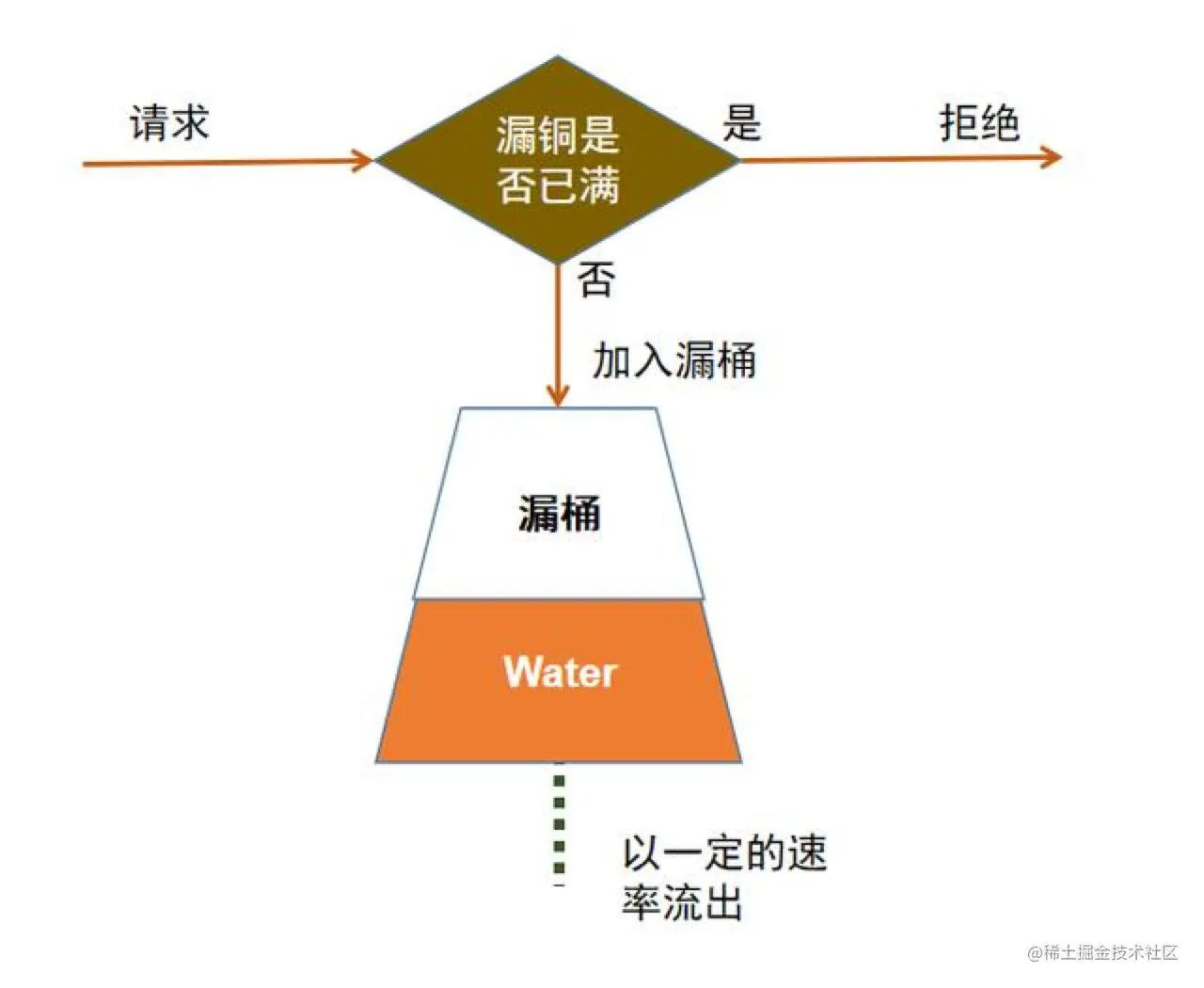

漏桶算法是说有一个漏桶，水匀速地从底部漏出，同时有个水笼头随机的注水进来。水龙头就等于是系统收到客户端请求，所有请求进来都进这个漏桶里，桶满了就溢出（也就是丢弃请求），桶底匀速漏出的水就等于系统平滑的处理请求。无论请求量有多大，系统处理请求是恒定的。下面是网上比较形象的示意图：

很明显较时间窗口算法，漏桶算法可以解决请求处理的平滑性，但也存在一个问题，比如请求延迟问题，突发流量处理缺陷。下面是java的一个实现示例：

public class LeakBucketRateLimiter {
    private static final String QUEUE_ITEM = "x";
    private final double leakRate;
    private long lastLeakTime;
    private final ArrayBlockingQueue<String> queue;
    private final Executor executor = Executors.newSingleThreadExecutor();
    private final Lock lock = new ReentrantLock();
    private volatile boolean leaking = true;

    public LeakBucketRateLimiter(int capacity, double leakRate) {
        this.leakRate = leakRate;
        this.lastLeakTime = System.currentTimeMillis();
        queue = new ArrayBlockingQueue<>(capacity);
        startLeakTask();
    }

    /**
     * 表示一个请求进来进行入桶操作，桶满则被限流
     *
     * @return
     */
    public boolean isAllow() {
        leakWater();
        return queue.offer(QUEUE_ITEM);
    }

    private void startLeakTask() {
        executor.execute(this::leakWater);
    }

    private void leakWater() {
        while (leaking) {
            if (lock.tryLock()) {
                try {
                    long now = System.currentTimeMillis();
                    int leakNum = (int) ((now - lastLeakTime) * leakRate);
                    for (int i = 0; i < leakNum; i++) {
                        if (queue.poll() == null) {
                            break;
                        }
                    }
                    lastLeakTime = now;
                } finally {
                    lock.unlock();
                }
            }
            sleepOneSecond();
        }
    }

}

3） 令牌算法

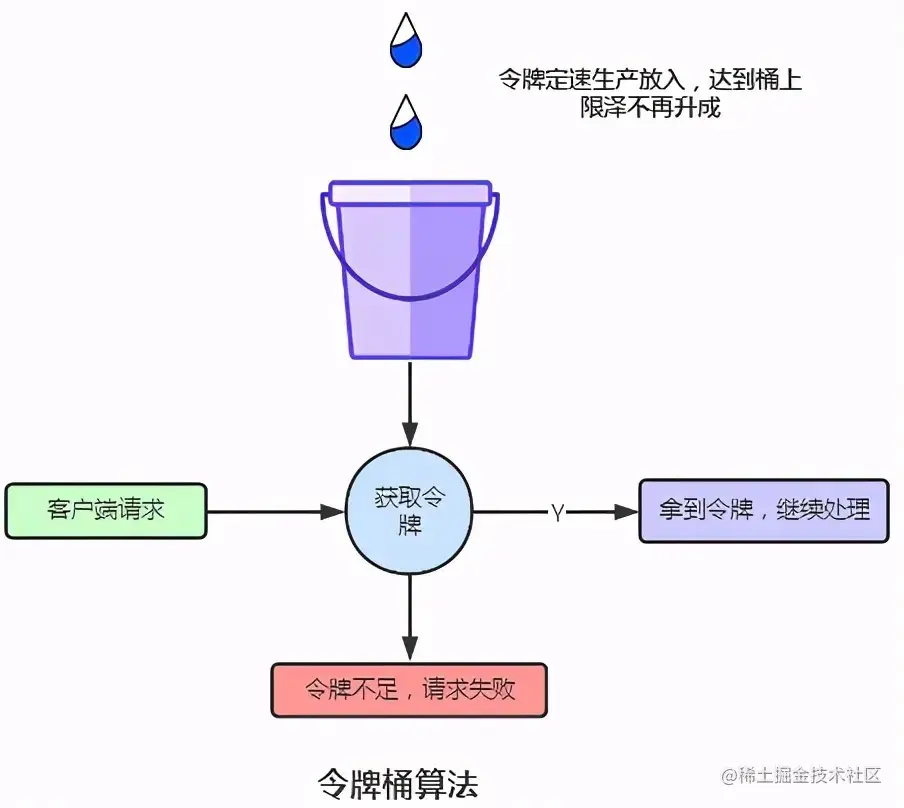

令牌桶算法应该是目前应用最广泛的限流算法。首先有一个固定容量的令牌桶，令牌生成器匀速发放令牌注入桶中，桶满了就暂停发放令牌。当请求过来时，会首先去令牌桶获取一个令牌，获取成功则请求被处理，获取不到则拒绝服务。令牌生成器解决日常限流，桶的容量设置可以应对一定的突发流量。 下图是网上比较形象的令牌桶算法示意图

令牌桶算法 令牌桶算法也可以借助Queue来实现，下面是一个简单的java实现示例

public class TokenBucketRateLimiter {
    private static final String QUEUE_ITEM = "x";
    private final ArrayBlockingQueue<String> queue;

    private final int generateTokenNumEverySecond;
    private final Executor executor = Executors.newSingleThreadExecutor();
    private volatile boolean running = true;

    public TokenBucketRateLimiter(int limit, int periodInSecond, int generateTokenNumEverySecond) {
        this.queue = new ArrayBlockingQueue<>(limit);
        this.generateTokenNumEverySecond = generateTokenNumEverySecond;
    }

    @PostConstruct
    public void init(){
        //初始状态加满队列，表示当前可以处理这么多请求
       for(;;){
           if(!queue.offer(QUEUE_ITEM)){
               break;
           }
       }
       executor.execute(this::generateToken);
    }

    public boolean isAllow(){
        return queue.poll() != null;
    }

    private void generateToken(){
        while(running){
            for(int i = 0; i < generateTokenNumEverySecond; i++){
                if(!queue.offer(QUEUE_ITEM)){
                    break;
                }
            }
            sleepOneSecond();
        }
    }

}

**当然，以上仅仅是代码示例，帮助我们理解对应的算法，离实际生产还差的很远。**一般对于local限流，有兴趣可以研究一下 Guava com.google.common.util.concurrent.RateLimiter的实现。或者可以研究一下Bucket4j，这是一个基于令牌桶算法实现的强大的限流库，它不仅支持单机限流，还支持通过诸如 Hazelcast、Ignite、Coherence、Infinispan 或其他兼容 JCache API (JSR 107) 规范的分布式缓存实现分布式限流 科普完限流的先关概念之后，我们来看一下 Spring Cloud Gateway 对限流模块的设计。

SCG中的限流设计

SCG 提供了一个叫做 RequestRateLimiterGatewayFilterFactory 的 Filter，其功能就是做限流用的。该 Filter 内部抽象了两个接口

  • RateLimiter: 该接口有一个核心限流方法
Mono<boolean> isAllow(String routeId, String id)

看的出来他是针对当前执行的routeId这个路由的， 而 id 参数标识了进行限流的一个 key，毕竟网关限流要考虑到upstream的多重需求，不仅仅是对网关服务本身的限流。

  • KeyResolver：用来提供限流 key 的一个接口

显然 RateLimiter 中核心限流方法中的 id 参数其实是由 KeyResolver 提供的 key

另外，SCG 有一个内置基于 Redis 的限流实现： RedisRateLimiter。该类是基于 Redis 实现的一个”令牌“算法，从对应 Config 参数就能看得出来：

burstCapacity：令牌桶的容量大小 replenishRate：每秒钟生产的令牌数，也就是填充令牌桶的速度 requestedTokens：每一个请求需要获取的令牌数，一般是1

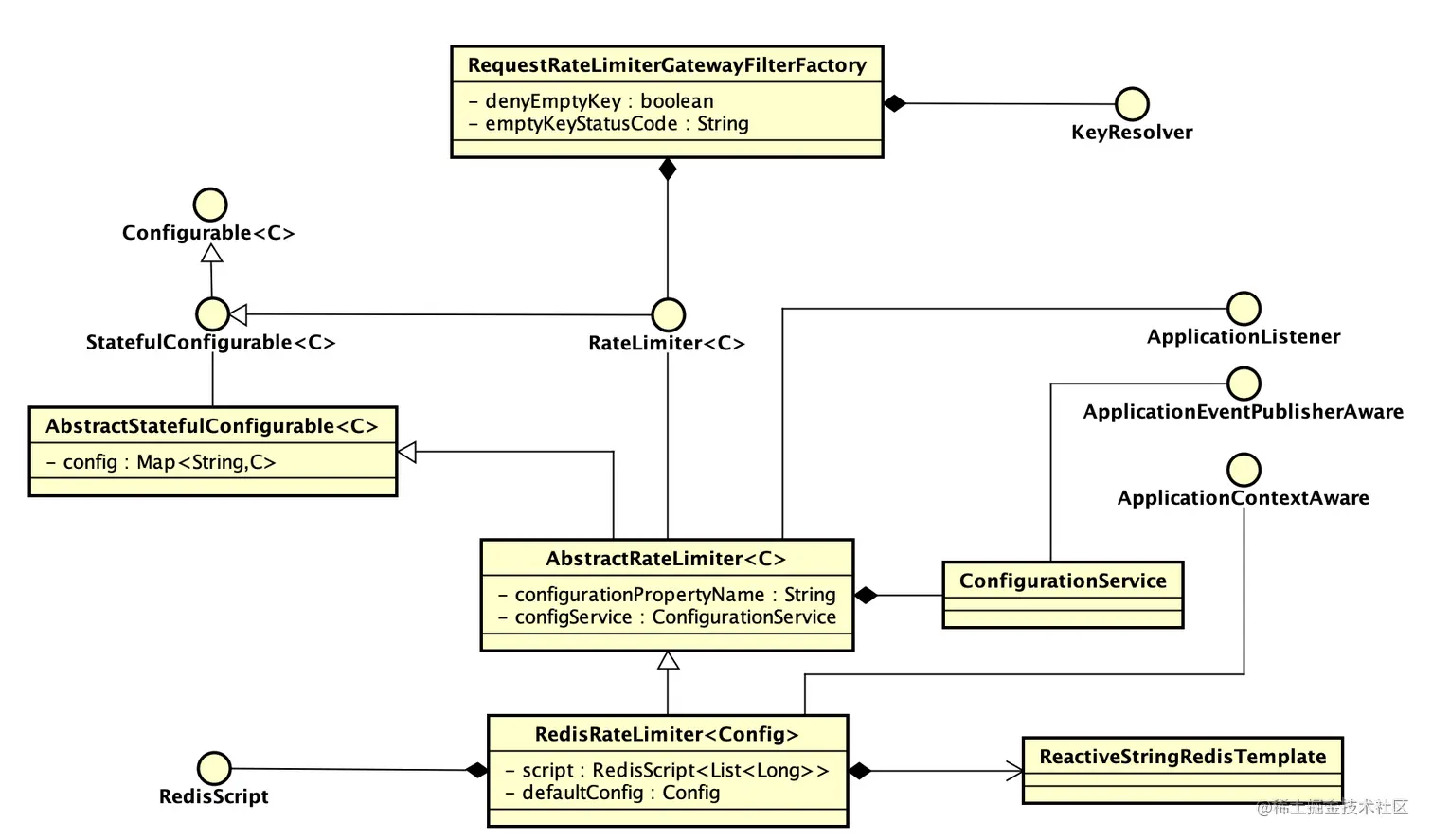

算法的逻辑是封装在 Lua 脚本里，主要是利用 Lua 的原子性，避免并发访问时可能出现请求量超出上限的现象。所以，整体的实现类图如下：

基于 SCG 的这个设计，我们一方面可以很方便的使用限流功能，请看下面例子：

    1. clone代码分支：gitee.com/wlscode/scg…
    1. 启动 MockserverApplication，我们有一个upstream api： http://localhost:8080/r1/hello

    1. 配置 GatewayServiceApplication（带上参数 -Dspring.profiles.active=ratelimit），我们有如下配置：

    • id: rt-test uri: http://localhost:8080 predicates:
      • Path=/v1/{apiCode}/** filters:
      • StripPrefix=2
      • name: RequestRateLimiter args: key-resolver: '#{@pathKeyResolver}' rateLimiter: '#{@redisRateLimiter}' redis-rate-limiter.replenishRate: 1 #令牌每秒填充速度 redis-rate-limiter.burstCapacity: 1 #桶大小 redis-rate-limiter.requestedTokens: 1 #默认是1，每次请求消耗的令牌数

它代表了QPS=1的限流，并且桶的大小也是1，并不处理突发流量的情况。

    1. 运行 RateLimitTest1，它会以每秒20个请求的速度请求三次

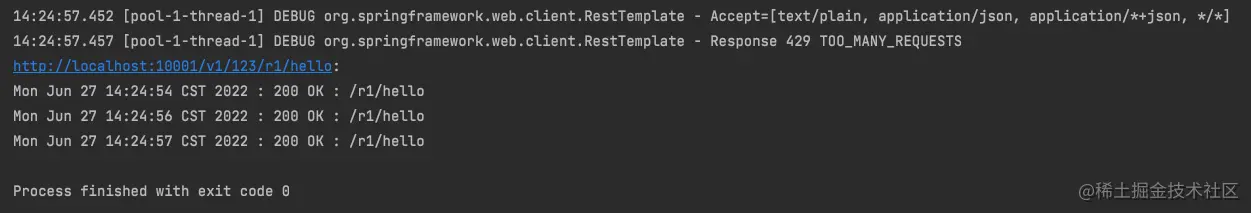

运行日志里会有很多 Response 429 TOO_MANY_REQUESTS，表示被限流了，而每秒钟成功返回的只有1个

最后，基于这个设计，我们还是非常容易扩展，比如我们想换一个 RateLimiter 的实现，我们可以自己实现一个 XxxRateLimiter，其内部可以基于上文所说的 Guava 或者 Bucket4j。然后修改配置：

rateLimiter: '#{@你实现的RateLimiter bean 名字}'key-resolver: '#{@你的keyResolver bean 名字}'

具体如何扩展且看下一篇细聊
