前言

相对复杂的业务系统中，都会存在复杂的业务逻辑编排问题，区别于oa审批流，比如说电商的营销活动，618大促活动，各种五花八门的优惠券，铜板，积分……，一系列规则约定之后才得出一个最终优惠的价格。比如说们约定优先扣红包，然后在扣支付券，支付券付的时候还有一堆的校验，比如需要达到一定的门金额，等等。

还有一种场景，比如说，会员注册实名场景， app上实名注册，实名注册可能需要调用很多三方的接口，比如风控， 比如公安证件照识别的接口，这些接口当然有些可以并发执行，有些只能串行。还有一些不同场景的实名对应的流程又有些区分。 看到这些流程产品画流程图可能都很复杂，那么在我们代码中如何去做抽象。

业务流程编排

简单的流程编排，当然可以用责任链的方法模式去做，比如Sential限流的规则校验。也可以用xml，Bean配置的方式实现一个流程的编排，也可以用模板方法的模式实现。

LiteFlow

最近发现的一个开源的轻量级的流程引擎，项目中引入了还是挺好用的， LiteFlow (yomahub.com)

DEMO

引入pom依赖

<dependency>
    <groupId>com.yomahub</groupId>
    <artifactId>liteflow-spring-boot-starter</artifactId>
    <version>2.6.14</version>
</dependency>

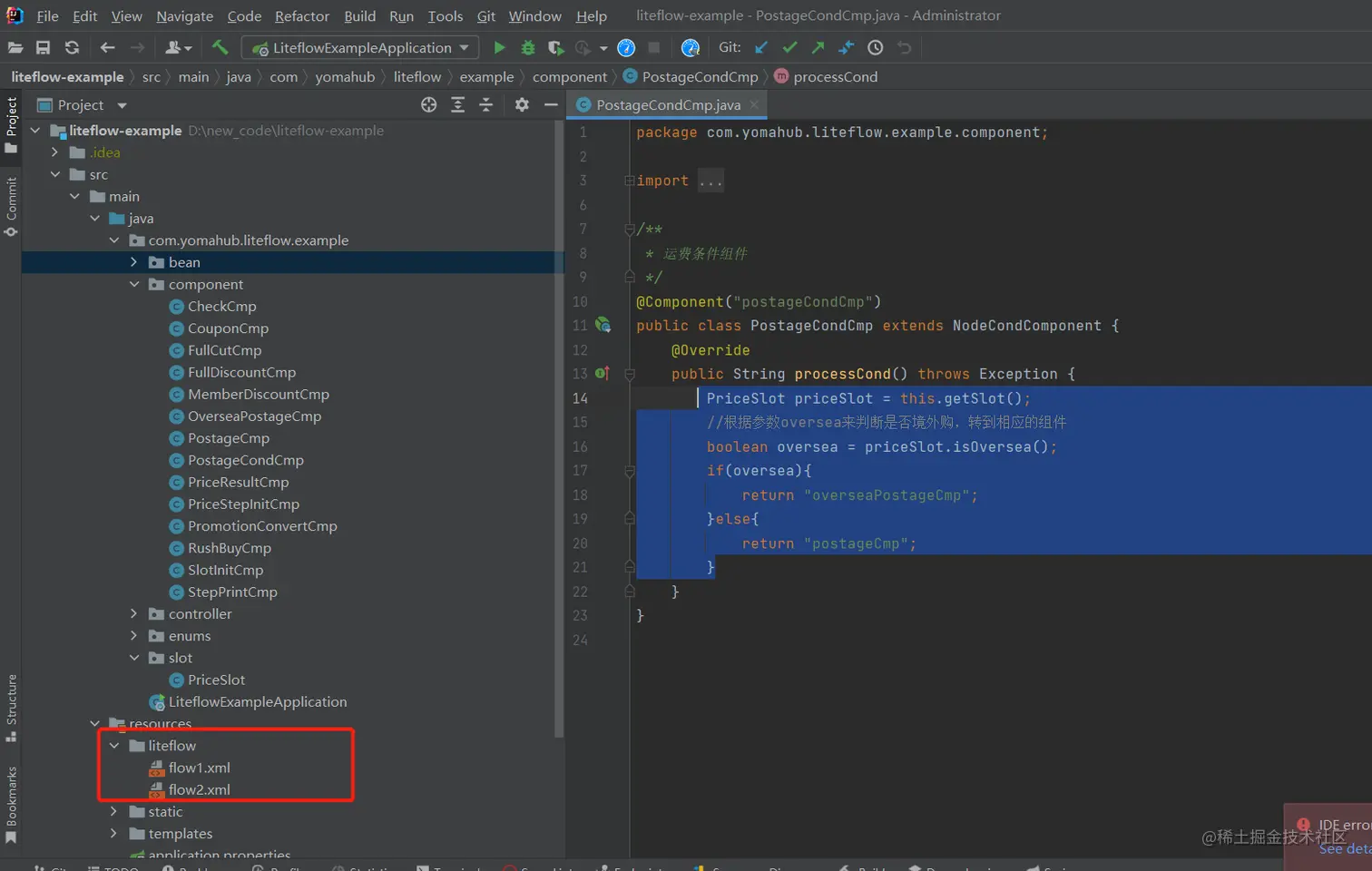

流程引擎的编排

<?xml version="1.0" encoding="UTF-8"?>
<flow>
    <chain name="mainChain">
        <then value="checkCmp, slotInitCmp, priceStepInitCmp"/>
        <then value="promotionConvertCmp"/>
        <then value="memberDiscountCmp"/>
        <then value="promotionChain"/>
        <then value="couponCmp"/>
        <then value="postageCondCmp( postageCmp | overseaPostageCmp )"/>
        <when value="priceResultCmp, stepPrintCmp"/>
    </chain>
</flow>

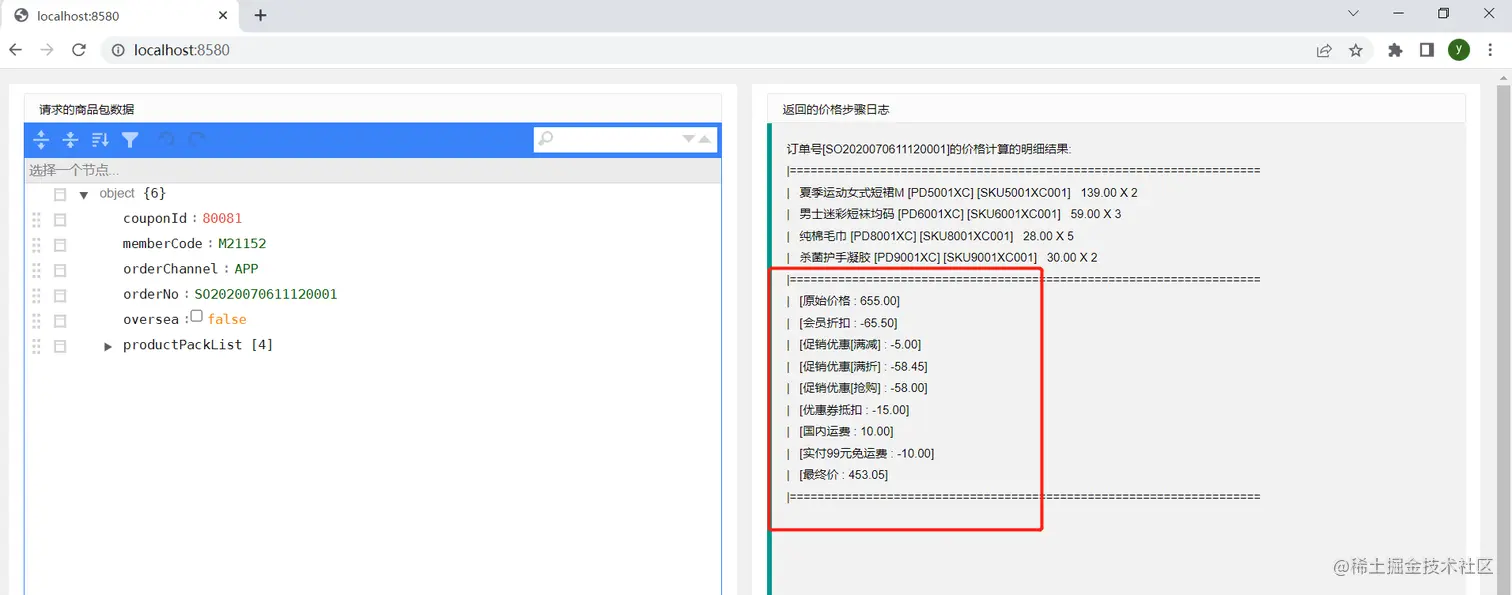

接口层调用流程引擎计算优惠券的结果

@RequestMapping(value = "/submit", method = RequestMethod.POST)
@ResponseBody
public String submit(@Nullable @RequestBody String reqData){
    try{
        PriceCalcReqVO req = JSON.parseObject(reqData,PriceCalcReqVO.class);
        LiteflowResponse<PriceSlot> response = flowExecutor.execute2Resp("mainChain", req, PriceSlot.class);
        return response.getSlot().getPrintLog();
    }catch (Throwable t){
        t.printStackTrace();
        return "error";
    }
}


总结

liteflow 很好的满足了普通业务系统中复杂流程的设计和编排，简化了代码实现的难度，是一个小而美的开源流程引擎编排的框架
