Android编译和虚拟机

Andorid编译打包生成APK文件时，会有这样一个流程：

  1. Java编译器将Java文件编译为class文件
  2. dx工具将编译输出的类文件转换为dex文件(Android虚拟机不支持class文件) Android虚拟机有两种：Dalvik和ART，JIT与AOT是虚拟机为了提高运行效率等采用的不同的编译策略。

Dalvik和JIT

JIT意思是Just In Time Compiler，就是即时编译技术，与Dalvik虚拟机相关。 JIT在Android2.2到Android4.4版本（7.0版本也有，后文会叙述），JIT的目的是为了提高Android的运行效率。

Dalvik虚拟机可以看做是一个Java虚拟机。在 Android系统初期，每次运行程序的时候，Dalvik负责将dex翻译为机器码交由系统调用。这样有一个缺陷：每次执行代码，都需要Dalvik将操作码代码翻译为机器对应的微处理器指令，然后交给底层系统处理，运行效率很低。

为了提升效率Android在2.2版本中添加了JIT编译器，当App运行时，每当遇到一个新类，JIT编译器就会对这个类进行即时编译，经过编译后的代码，会被优化成相当精简的原生型指令码（即native code），这样在下次执行到相同逻辑的时候，速度就会更快。JIT 编译器可以对执行次数频繁的 dex/odex 代码进行编译与优化，将 dex/odex 中的 Dalvik Code（Smali 指令集）翻译成相当精简的 Native Code 去执行，JIT 的引入使得 Dalvik 的性能提升了 3~6 倍。

JIT缺点：

  • 每次启动应用都需要重新编译（没有缓存）
  • 运行时比较耗电，耗电量大

ART和AOT

AOT是指"Ahead Of Time"，提前编译

JIT是运行时编译，是动态编译，可以对执行次数频繁的dex代码进行编译和优化，减少以后使用时的翻译时间，虽然可以加快Dalvik运行速度，但是有一个很大的问题：将dex翻译为本地机器码也要占用时间。 所以Google在4.4推出了全新的虚拟机运行环境ART（Android RunTime），用来替换Dalvik（4.4上ART和Dalvik共存，用户可以手动选择，5.0 后Dalvik被替换）。

AOT 是静态编译，应用在安装的时候会启动 dex2oat 过程把 dex预编译成 ELF 文件，每次运行程序的时候不用重新编译。 ART 对 Garbage Collection（GC）过程的也进行了改进：

  1. 只有一次 GC 暂停（Dalvik 需要两次）
  2. 在 GC 保持暂停状态期间并行处理
  3. 在清理最近分配的短时对象这种特殊情况中，回收器的总 GC 时间更短
  4. 优化了垃圾回收的工效，能够更加及时地进行并行垃圾回收，这使得 GC_FOR_ALLOC 事件在典型用例中极为罕见
  5. 压缩 GC 以减少后台内存使用和碎片

AOT缺点

  • 应用安装和系统升级之后的应用优化比较耗时（重新编译，把程序代码转换成机器语言）
  • 优化后的文件会占用额外的存储空间（缓存转换结果）

JIT和AOT

Android 7.0上，JIT 编译器被再次使用，采用AOT/JIT 混合编译的策略，特点是：

  1. 应用在安装的时候dex不会再被编译
  2. App运行时,dex文件先通过解析器被直接执行，热点函数会被识别并被JIT编译后存储在 jit code cache 中并生成profile文件以记录热点函数的信息。
  3. 手机进入 IDLE（空闲） 或者 Charging（充电） 状态的时候，系统会扫描 App 目录下的 profile 文件并执行 AOT 过程进行编译。

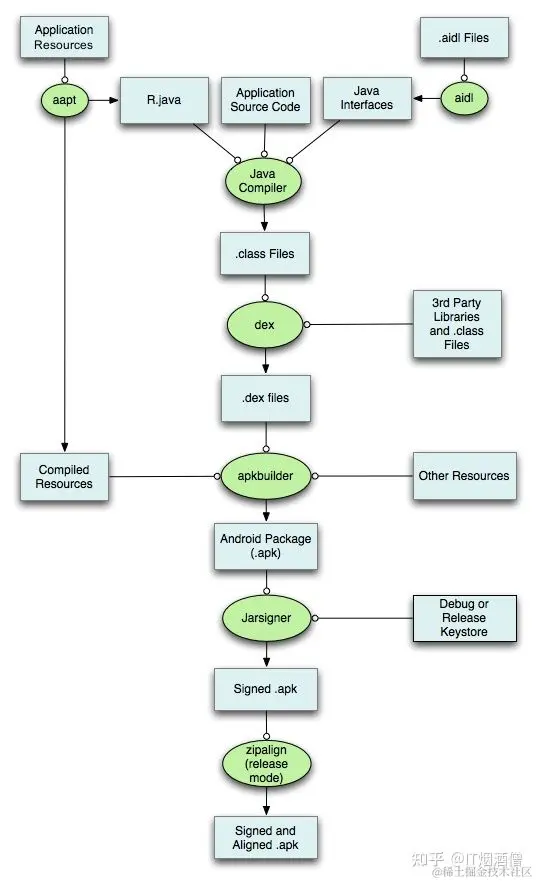

Android中apk打包流程


Apk整体优化

APK 分析工具

  1. ApkTool 反编译工具
  2. Analyze apk：查看apk组成大小，各资源占比 - 查看dex文件组成 - 可以进行apk对比
  3. classyshark 二进制检查工具
  4. nimbledroid app 性能指标系统：- 文件大小及排行 - Dex方法数、SDK方法数 - 启动时间、内存等

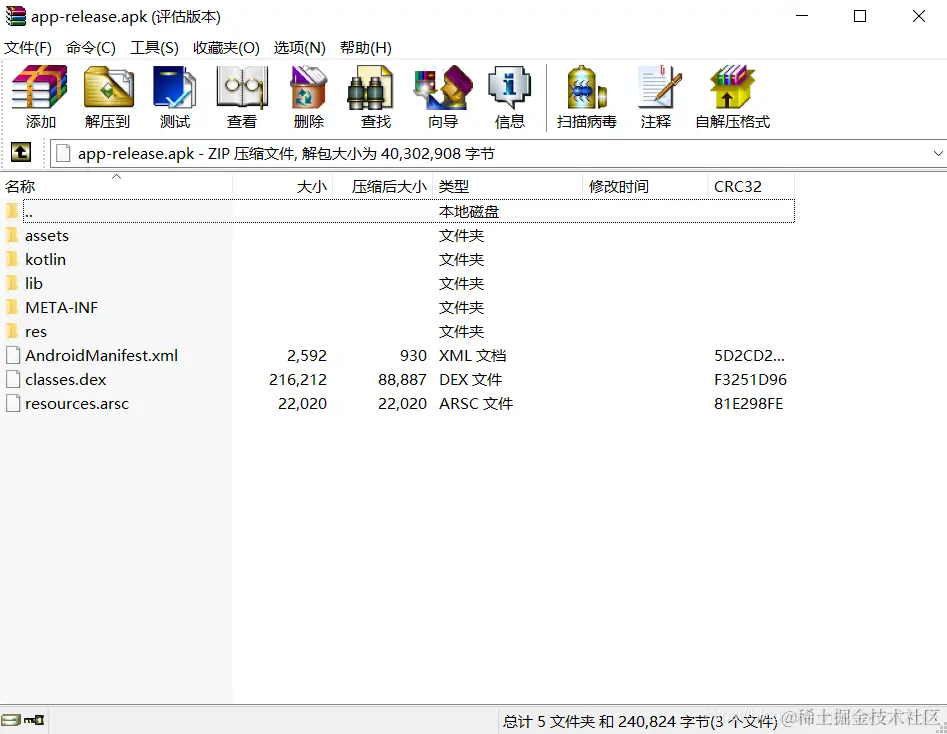

APK组成


  • lib：存放so文件，可能会有armeabi、armeabi-v7a、arm64-v8a、x86、x86_64、mips，大多数情况下只需要支持armabi与x86的架构即可，如果非必需，可以考虑拿掉x86的部分；
  • res：存放编译后的资源文件，例如：drawable、layout等等；
  • assets：应用程序的资源，应用程序可以使用AssetManager来检索该资源；
  • META-INF：该文件夹一般存放于已经签名的APK中，它包含了APK中所有文件的签名摘要等信息；
  • kotlin：这些文件包含用于声明标准（“内置”）Kotlin类的数据，这些类未编译为.class文件，而是映射到平台上的现有类型（在本例中为JVM）。例如，kotlin / kotlin.kotlin_builtins包含kotlin包中的非物理类的信息：Int，String，Enum，Annotation，Collection等；
  • classes(n).dex：classes文件是Java Class，被DEX编译后可供Dalvik/ART虚拟机所理解的文件格式；
  • resources.arsc：编译后的二进制资源文件；
  • AndroidManifest.xml：Android的清单文件，格式为AXML，用于描述应用程序的名称、版本、所需权限、注册的四大组件。

Hook（钩子）流程

Hook 又叫“钩子” ，它可以在事件传送的过程中截获并监控事件的传输，将自身的代码与系统方法进行融入。 这样当这些方法被调用时，也就可以执行我们自己的代码，这也是面向切面编程的思想（AOP)

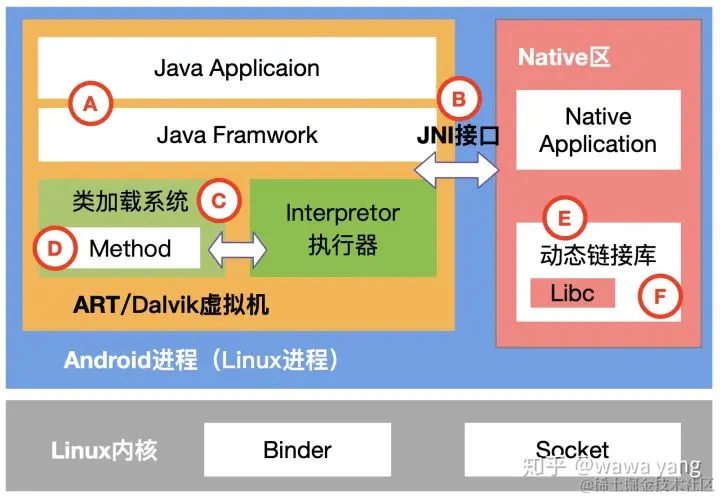

Android 进程hook


反射/动态代理

如图中A点， 作用于Java层。反射/动态代理是虚拟机提供的标准编程接口，可靠性较高。反射API可以帮助我们们访问到private属性并修改，动态代理可以直接从Interface中动态的构造出代理对象，并去监控这个对象。

常见的用法是，用动态代理构造出一个代理对象，然后用反射API去替换进程中的对象，从而达到hook的目的。如：对Java Framework API的修改常用这种方法，修改ActivityThread、修当前进程的系统调用等。

缺点：只在java层，只能通过替换对象达到目的，适用范围较小

优点：稳定性好，调用反射和动态代理并不存在适配问题，技术门槛低

JNI Hook

如图中B点， java代码和native之间的调用是通过JNI接口调用的，所有JNI接口的函数指针都会被保存在虚拟机的一张表中。所以，java和native之间调用可以通过修改函数指针达到。

优点：稳定性高

缺点：只能hook Java和Native之间的native接口函数

ClassLoader

如图中C点， java代码的执行都是靠虚拟机的类加载器ClassLoader去加载，ClassLoader默认的双亲委派机制保证了ClassLoader总是从父类优先去加载java class。所以一类hook方案就是通过修改ClassLoader加载java class的Path路径达到目的。常见的应用场景有一些热修复技术。

优点：稳定性高

缺点：需要提前编译好修改后的class去替换，灵活性降低了

Xposed相关

如图中D点， 这类hook技术的原理都是去修改ART/Dalvik虚拟机，虚拟机为java提供运行时环境，所有的java method都保存在虚拟机一张Map维护，每个Java Method都有个是否是JNI函数的标志位，如果是JNI函数则去查找对应的native函数。所以，一个hook方案是通过把要hook的函数修改为JNI函数，然后实现一个对应的native函数从而达到hook。

大量的一些自动化测试、动态调试都采用这个方法

优点：java层所有的class都可以修改，Activity等都可以注入。灵活性极高。

缺点：ART/Dalvik每次Android系统发布大版本都会被大改，导致每个Android版本都要去适配配。稳定性变差。

前面hook技术都是去修改虚拟机中的java层，如果一个应用还包含Native code话，则得使用不同hook技术

GOT动态链接库hook

如图中E点， Android进程（linux进程）加载动态链接库的时候，都是通过dlopen()函数去把SO读入到当前进程中的一个内存区域中。当调用so代码时，直接跳转到so的内存区域去执行。so对外提供的函数表及函数地址也都在这块内存中。所以，一个hook方法是，修改这块函数地址，从而达到hook的目的。

例如native层的IO重定向，就可以通过这个技术hook libc的open read write等函数实现。

有大量的GOT注入库可以使用

优点：所有so的入口函数都可以被hook，稳定性高

缺点：替换后的函数签名要保持一致，只能hook so入口，无法hook so内部代码逻辑，且so的调用出现内联调用时（不查表直接跳函数地址）无法hook。

Inline hook

如图中F点，因为GOT技术的局限性，有些场景需要hook so内部函数。这就要用到inline hook技术。基本原理是在目标函数执行区域中插入Jump指令，使得cpu跳转到我们的hook函数（shellcode）中。如果我们的hook函数和原目标函数的签名不一致，还需额外保存寄存器信息，跳转回原函数时恢复寄存器信息。inline hook原理虽简单，但是实现起来需要处理的细节很多，因为是直接去改so，所以和指令平台强相关，armv7，armv8，arm64，x86, Thumb指令集都需要去针对性的实现。github中有大量的开源hook框架可参考使用，但稳定性值得考究。

Android进程通信hook

Android进程和其他进程交换数据主要依赖于linux内核提供的进程通信接口。如：socket、Binder等等。所以，还存在一类hook这些通信接口的技术方案。

Binder进程通信hook

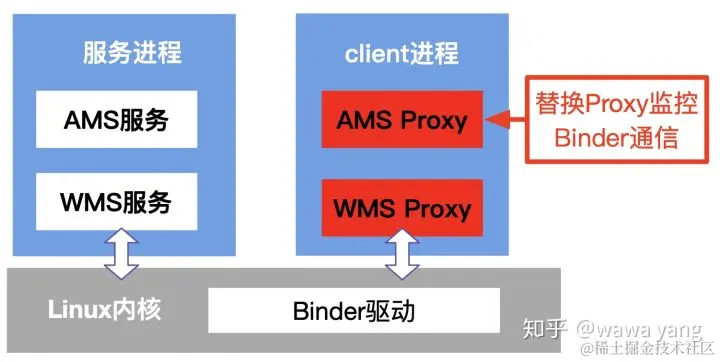

Binder进程通信结构如图，是一种典型的Proxy代理接口。Client端通过Proxy向服务端Imp发送消息。Proxy和Imp实现同样的Interface。所以Binder通信都是可以利用动态代理技术去替换Proxy或Imp来达到监控Binder通信的目的。常见的如：hook AMS、WMS、IMS等服务。沙箱技术如VirtualApp、一些自动化监测技术常常用到。且稳定性较高

Socket通信hook

Socket通信提供几个hook思路：

  1. 只hook Java层的调用，用Xposed类方案hook socket相关class就可做到
  2. 如果socket是client端，或者支持重新建立连接，某些场景可以构造自己的socket去conect，从而达到hook的目的
  3. native层则要用户GOT hook

IO重定向

思路：

  1. 简单的hook可以通过反射等手段修改Path达到
  2. java层可以用xposed，但因xposed的缘故，稳定性欠佳
  3. 通用的方案是用GOT hook Libc达到重定向，java层和native都可以解决

Hook技术使用心得

hook方案的选择是一门学问，几个心得原则是：

  • 从简，能用简单方案解决的用简单方案，切勿轻易增加复杂度。否则稳定性和后期的维护都可能得不偿失。
  • 并不是越底层的方案越好，越底层的hook技术可能反而引入局限性。例如：Xposed修改所有的Activity很简单，但是只修改某个Activity就变得复杂，因为为了定位出这个特殊Activiy会引入一堆复杂度。
