redis数据结构

会跳的八爪鱼
141 阅读10分钟

本文多参照小林图解 xiaolincoding.com/redis/data_…

redis为什么速度比较快，包含以下原因：
  1. 数据存放在内存中，读取速度快
  2. 使用单线程加上NIO的模式读写数据，网络性能好，而且还避免了上下文切换的消耗
  3. 为每种数据类型都制定了新的数据结构，注重节省内存空间和存取效率
下面是redis针对每种数据类型创造的底层数据结构(图片大多来自于参考链接)

redis主要包含5种数据类型，String，Hash，List，Set，Zset,每种数据类型在不同情况下都会使用不同的数据结构，下面单个介绍每种数据类型：
String：只采用SDS（简单动态字符串）的数据类型，C语言中的string类型都是以\0作为结尾分隔符，当指针读取到\0时就代表字符串结束。但是这也导致以下问题：

  1. 查询字符串长度的时候需要遍历整个字符串，时间复杂度为O(n)；
  2. 字符串中不能出现\0字符，因此只能保存ascii编码的字符，不能保存音视频等二进制数据；

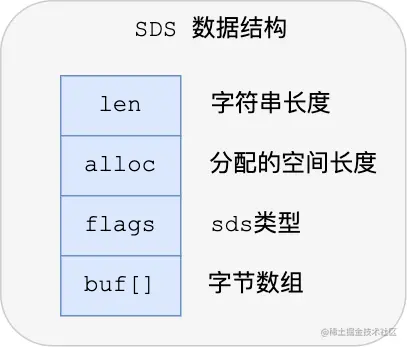

  3. 当字符串进行拼接操作时，会因为字符串长度不够而导致溢出问题； 为了解决以上问题，redis自定义了字符串类型SDS，结构设计如下： 516738c4058cdf9109e40a7812ef4239.png
  • len，记录了字符串长度。这样获取字符串长度的时候，只需要返回这个成员变量值就行，时间复杂为O（1）。
  • alloc，分配给字符数组的空间长度。这样在修改字符串的时候，可以通过 alloc - len 计算出剩余的空间大小，可以用来判断空间是否满足修改需求，如果不满足的话，就会自动将 SDS 的空间扩展至执行修改所需的大小，然后才执行实际的修改操作，所以使用 SDS 既不需要手动修改 SDS 的空间大小，也不会出现前面所说的缓冲区溢出的问题。
  • flags，用来表示不同类型的 SDS。表示sds的数据类型
  • buf[]，字符数组，用来保存实际数据。没有了获取长度的限制，所以不仅可以保存字符串，也可以保存二进制数据。而且为了兼容字符串，也同样以\0结束。 数据结构优点：
  • SDS的扩容规则：上面说到，当修改字符串导致alloc不够时，会扩展空间。具体的操作是：当SDS的大小小于1M时，成倍扩容，当SDS的大小大于1M时，就增加1M。
  • SDS的预分配空间：因为预分配的字符串会大于写入的长度alloc > len,所以当字符串拼接时，计算出需要拼接的长度小于 alloc - len时，不需要对字符串进行扩容，减少重新分配空间的消耗。
  • 惰性空间释放：用于优化SDS的字符串缩短操作。当SDS缩短时，程序并不会立即回收缩短后多出来的空间，而是使用free属性将这些字节的数量记录起来，等待将来使用。

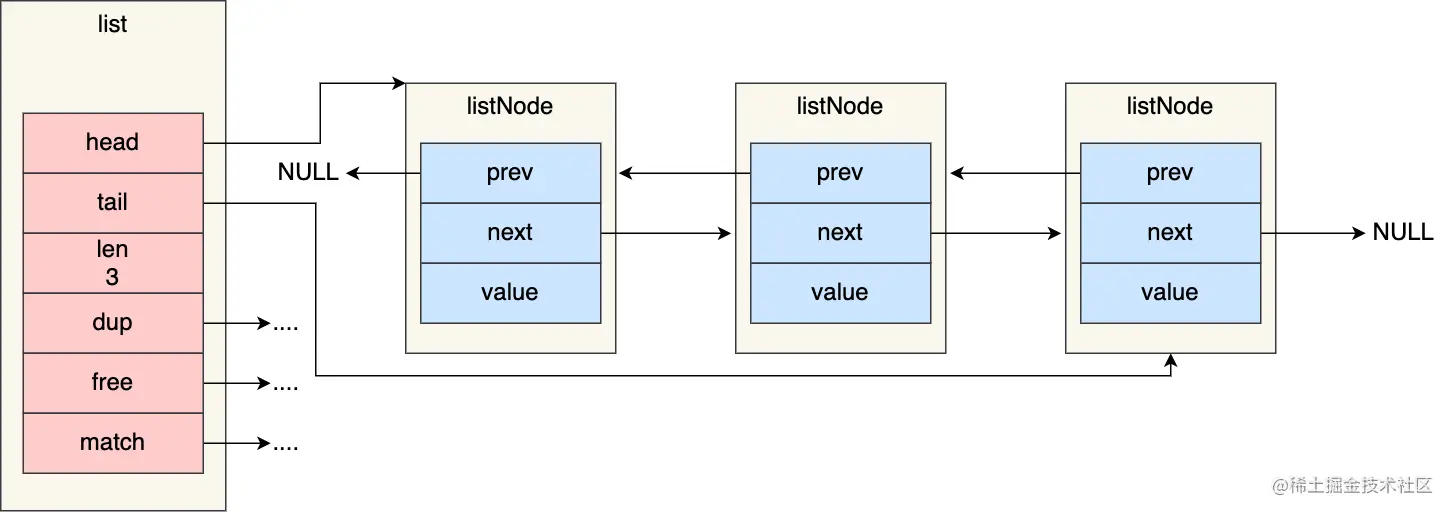

List：采用ziplist（压缩列表）和链表两种方式，其中Hash，Zset在数据量比较少的前提下，也会使用ziplist（压缩列表） redis中的链表采用双向链表，结构如下： cadf797496816eb343a19c2451437f1e.png 链表优点：

  1. list结构不仅保存头尾指针，而且还添加了节点个数。这样查询头尾节点和个数的时间复杂度都是O(1)。
  2. 查询前后节点快，而且更新节点值不影响其他节点 链表缺点：每个链表节点都需要前后两个指针，造成了不必要的浪费，对于存储整数类型数据的节点尤为明显，存储数据可能只需要16位，但存储前后指针需要8个字节（32位地址空间）,浪费了三分之二的空间。所以为了节省内存，redis又设计了一种ziplist（压缩列表的）的结构来存储数据量比较小的集合

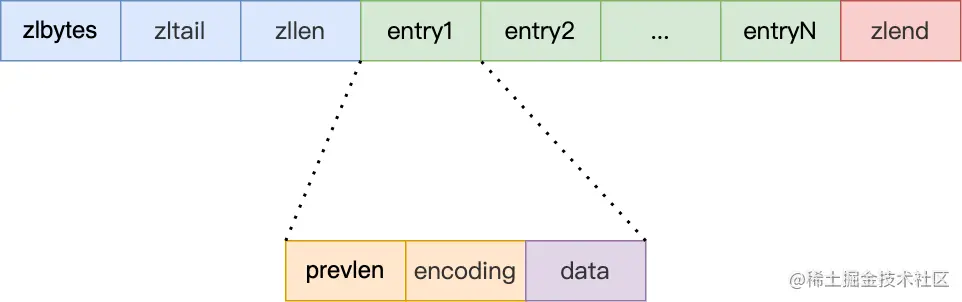

ziplist（压缩列表）：压缩列表只有在数据量比较少的情况下才会使用，主要是为了解决链表前后指针浪费的情况，结构如下： a3b1f6235cf0587115b21312fe60289c.png

  • zlbytes，记录整个压缩列表占用占用的字节数
  • zltail，记录压缩列表尾节点距离起始地址的长度
  • zllen，记录压缩列表包含的节点数量
  • zlend，标记压缩列表的结束点
  • entry, 压缩列表中的每个元素三部分组成
    • prevlen,前一个节点占用的字节数
    • encoding，当前节点的类型
    • data,当前节点的数据 ziplist（压缩列表）缺点：由于每个节点都记录的是前一个节点的字节长度，所以当一个节点长度变化时，下一个节点的prevlen长度也有可能发生变化，导致下个节点整个占用的字节数发生。导致连锁更新的问题。
      最坏的情况下，当头节点发生变化，其后的所有节点都发生变化。所以为了保持ziplist的优点，同时解决连锁更新的问题，发明了listpack结构。
      listpack：导致连锁更新的原因是因为节点保存了上一个节点的长度，导致上一个节点发生变化时。所以listpack不在存储prevlen，而改成了存储当前节点的长度。listpack结构如下: c5fb0a602d4caaca37ff0357f05b0abf.png

在 Redis 3.2 版本之后，List 数据类型底层数据结构就只由 quicklist 实现了，替代了双向链表和压缩列表

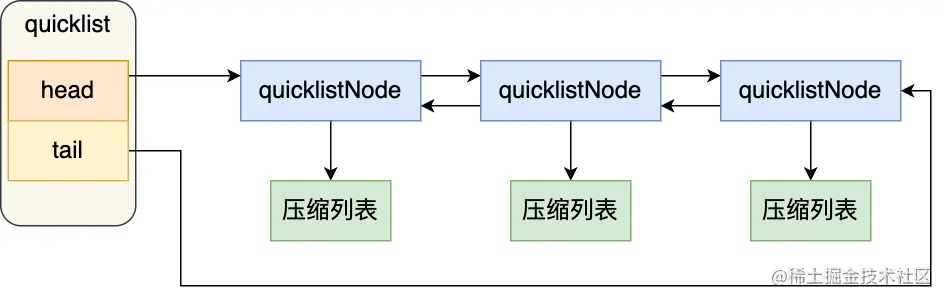

quicklist（快速列表）: f46cbe347f65ded522f1cc3fd8dba549.png quicklist：是一种结合链表和压缩列表的思想，链表中的node节点不再是简单的data，而是一个压缩列表。
当新增一个新的节点时，会先在压缩列表节点中新增，如果空间不够，再新建一个压缩列表节点。
优点：这样可以有效减少无效指针的浪费。当然压缩列表存在的连锁更新问题，也可以将压缩列表替换成listpack而解决。

list应用场景：存储集合对象，实现消息队列
消息队列：redis中的list可以使用LPUSH + RPOP （或者RPUSH+LPOP）命令完成FIFO的操作，但是使用redis完成消息队列需要解决。①消息取出后list中就没有该元素了，无法保证消息消费失败后的重试；②重复消息的问题，redis没有为集合中的元素生成唯一id，所以如果将list用作消息队列需要添加唯一id，判断消息是否已经消费了。

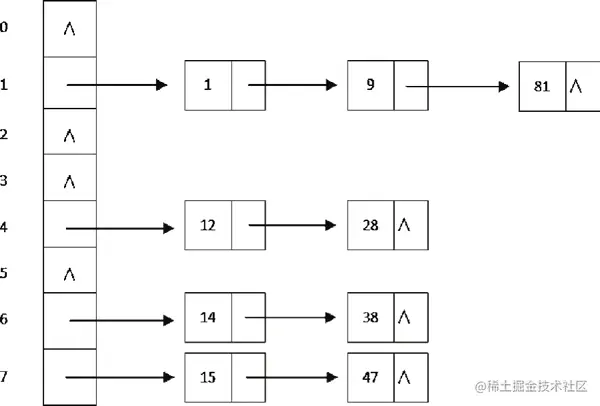

Hash：采用ziplist（压缩列表）和哈希表两种方式 redis的哈希表与java的Hashmap的结构基本相同，都来自于数据结构中的哈希表，结构设计如下： 1-1P922161R9555.jpg

哈希表是数组与链表的组合。首先通过哈希函数定位到数组的某一个位置（大多数采用取模法），然后将元素放到对应位置上。如果出现冲突（例如取模得到值相同），则使用链接地址法拼接到已有元素的后面。理想情况下，哈希表的时间复杂度可以达到O（1）。
redis本身的就是一个大型的哈希表，所以可以快速的根据key定位元素

当Hash表中每个数组后面都链接了大量的元素怎么办?

  • 这就需要对哈希表扩容，将Hash数组的长度扩大一倍，但是伴随而来的就是元素放在新的位置上。

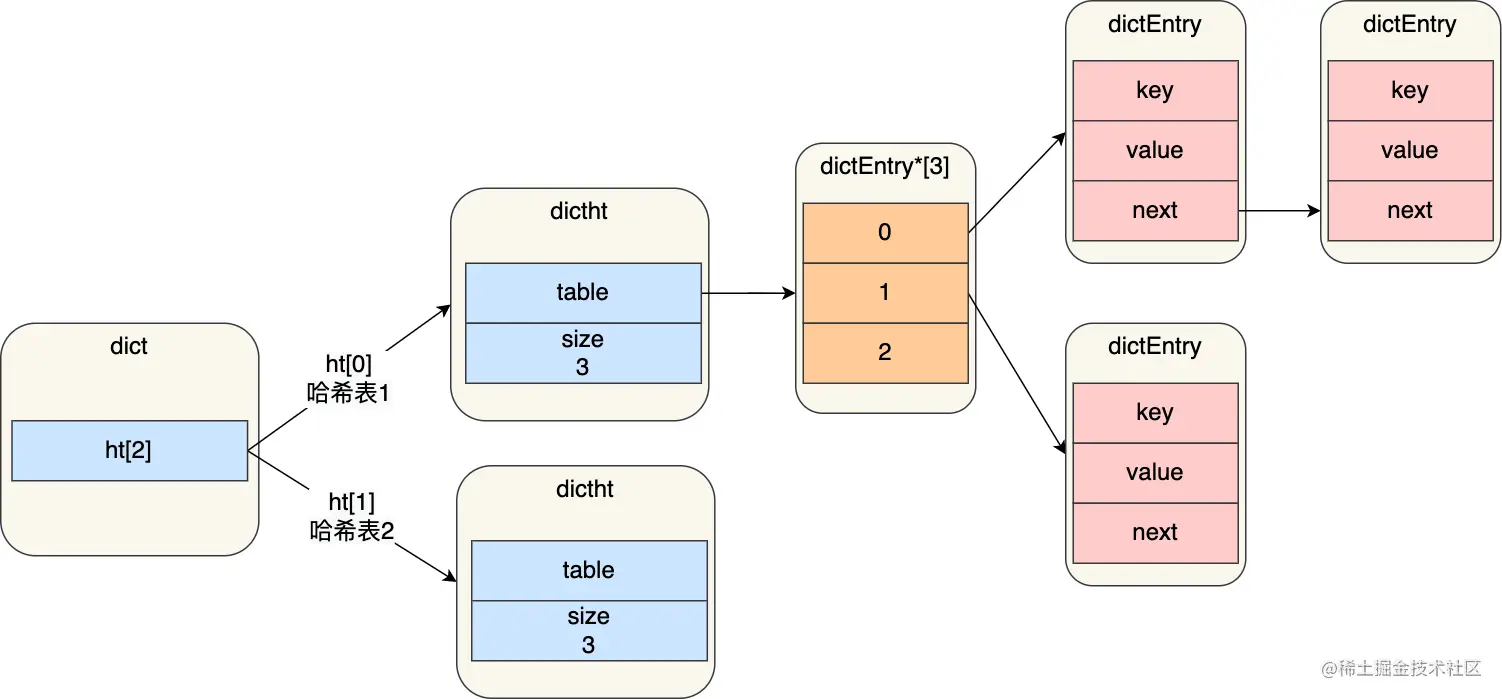

redis渐进式rehash完成哈希扩容，过程如下： 2fedbc9cd4cb7236c302d695686dd478.png

  • 首先创建两个哈希表，平时只用哈希表1，当需要进行哈希扩容时，分情况用到哈希表2
  • 如果时新增，则直接放入哈希表2。
  • 如果是查询，则先查询哈希表2，如果没有，则查询哈希表1，然后将查到对象放入哈希表2中，然后删除1中的元素。
  • 如果是删除，则先查询哈希表2，如果有直接删除。如果没有去哈希表1删除。
  • 如果是修改，则先查询哈希表2，如果有直接更新，如果没有则去哈希表1删除，并将新值在哈希表2中新增。 这样将rehash融入到每一次更新和查询中，不影响用户使用。

Hash应用场景：一般对象使用都会使用序列化后的json存储，但是想修改一些比较频繁的信息，例如购物车等就可以用到Hash

Set：采用intset（整数集合）和哈希表两种方式，当存储的数据都是整数的时候就会使用intset方式，所以只说整数集合。整数集合采用连续的存储空间结构如下：

typedef struct intset {
    //编码方式
    uint32_t encoding;
    //集合包含的元素数量
    uint32_t length;
    //保存元素的数组
    int8_t contents[];
} intset;

其中：encoding是编码方式，包含int16_t，int32_t，int64_t三种类型，每种类型占用的内存也不同，为什么要这样？

  • 因为这样做当保存int16_t类型的数据时，每个字节只需要16位即可，节省内存空间。 如果一个int16_t的类型的集合插入了一个32位的数据时该怎么办？

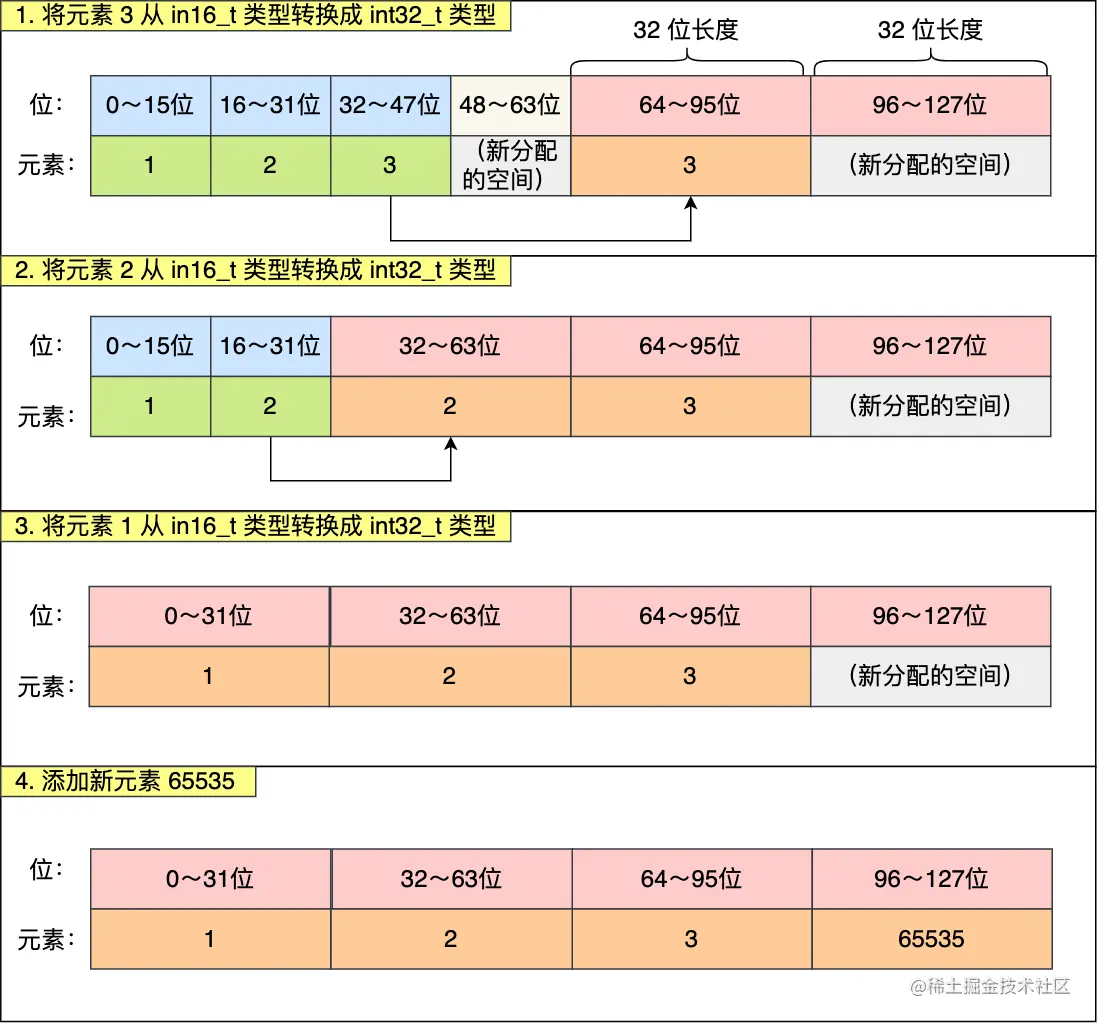

  • 这时候会进行集合升级操作，即将int16_t类型的数组转换为int32_t类型的数组，具体步骤如下 1）根据新元素的类型，扩展整数集合底层数组的空间大。如图分配4*32-3*16个空间。
    2）将底层数组现有的所有元素都转换成与32位的类型，并按照倒叙移动到指定位置上。
    3）将新元素添加到底层数组里面 e84b052381e240eeb8cc97d6b729968b.png

set的使用场景：主要是为了解决去重的问题，包括点赞，抽奖等。

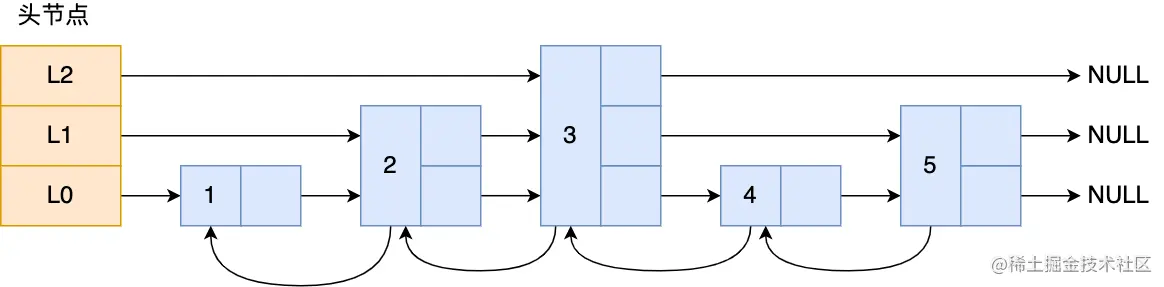

Zset：又称Sorted Set（简称Zset）意为有序集合，Zset主要使用两种数据结构，一种是ziplist（压缩列表），一种是skiplist（跳表）,当Zset键值对的元素数小于128，而且值的长度小于64的时候，就会使用ziplist，否则使用skiplist，skiplist是一种结合dict与链表的结构，结构如下： 2ae0ed790c7e7403f215acb2bd82e884.png 为什么不使用List\红黑树或平衡二叉树实现Zset呢？

  • List是顺序存储，访问速度很快，但是添加和删除操作是一个(On)的操作，对于Redis这样要求高写入和高读取的数据库来说，List显然不能满足其要求。
  • 红黑树和平衡二叉树，每次更新redis的值，都要调整树结构，这样会造成额外的开销，而跳跃表只需要调整表局部的链表结构就行，显然跳跃表更适合。
  • 最后：跳跃表实现起来更简单，不像树结构这么繁琐

Zset的使用场景：

  1. top热点排名查询，根据贡献度，热点程序查询数据
  2. 延迟队列，当存在订单过期失效或者提前10分钟响应事件等问题时，可以使用Zset的特性完成延迟队列功能

参考：redis底层数据结构
深入剖析Redis数据结构
