前言
最近开发的cocos项目中需要实现截图等需求，第一时间想到的就是canvas，如何将cocos的节点的色彩数据导入到canvas，并将最后的canvas重新生成的图片变成cocos的SpriteFrame就是需要解决的重点，本次项目基于版本2.4.7，2.4以内应该都支持，更高或者更低的版本没有经过验证
图像储存
数字化图像储存数据有两种方式：位图储存和矢量储存。
我们常见的图片都是属于位图储存，canvas绘制的图片也是属于位图。位图图像又称作点阵图像、位映射图像，他是🈶由一系列像素组成的可识别图像，如果把一幅位图图像看成一个数字矩形，那么矩形中的任一元素（即像素）对应于图像中的一个点，而相应的值对应于该点的颜色或者灰度。

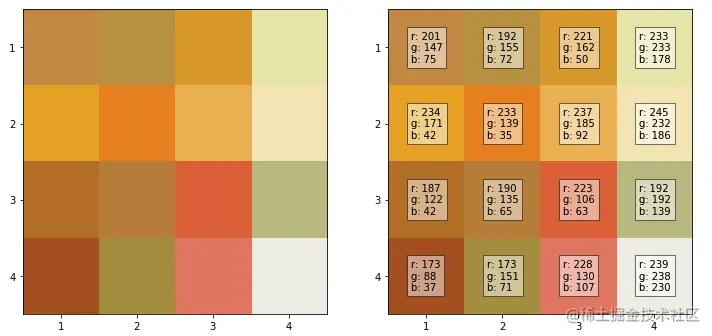

例如，一张4px * 4px的彩色图片，未压缩的原始图像数据就是一个4 * 4的矩形网格，每个网格代表一个像素，如果是使用RGB颜色通道，每个像素都有三个通道值，每个颜色通道都是一个0～255的整数值，占用一个字节（Byte）的储存空间，那么一个4px * 4px的图片占用的空间就是4 * 4 * 3 = 48（Byte）。如果是使用RGBA通道，那么除了基础的红、绿、蓝三基色之外，还多了一个A（alpha透明度）的通道，所以占用的空间会更大一些，也就是4 * 4 * 4 = 64（Byte）。
截图原理
那么我们想要用canvas生成一张新的截图，我们就需要获取界面需要截图区域的像素数据。以下是操作步骤
- 使用摄像机将界面的图像渲染到一张RenderTexture中，
- RenderTexture导出像素数据绘制在Canvas上
- Canvas导出图像的Base64 (可供下载)
- 将Base64转化成Texture2D（可供游戏内展示）
首先，我们创建一个相机用来绘制想要截图的节点，并且需要将这个相机挂载到场景上
let nodeCamera = new cc.Node();
nodeCamera.parent = cc.find('Canvas');
let camera = nodeCamera.addComponent(cc.Camera);
接着我们获取想要截图节点的位置以及宽高
// 获取当前节点的位置，因为之后截图需要将其移至画面中心，提前记录以便之后挪回来
let position = node.getPosition();
let width = node.width;
let height = node.height;
然后我们来设置摄像机的基础属性：
- 首先我们不需要把摄像机的视窗大小调整为整个屏幕的大小，只需要取我们想要截图的地方大小
- 摄像机不需要透视显示，正交模式就可以了
- orthoSize的值越大，摄像机的视野就会越大，而主体显示的画面就会越小，当值为height/2时可以正好显示截图区域的全部内容（动态修改orthoSize我们可以在游戏内实现缩放的效果）
// 当 alignWithScreen 为 true 的时候，摄像机会自动将视窗大小调整为整个屏幕的大小。如果想要完全自由地控制摄像机，则需要将 alignWithScreen 设置为 false。（v2.2.1 新增）
camera.alignWithScreen = false;
// 设置摄像机的投影模式是正交（true）还是透视（false）模式
camera.ortho = true;
// 摄像机在正交投影模式下的视窗大小。该属性在 alignWithScreen 设置为 false 时生效。
camera.orthoSize = height / 2;
为了避免摄像机直接渲染到屏幕上，我们需要给摄像机一个渲染对象，并且拿到想要的渲染数据，可以创建一个RenderTexture对象赋值给targetTexture
let texture = new cc.RenderTexture();
// 如果截图内容中不包含 Mask 组件，可以不用传递第三个参数
texture.initWithSize(width, height, cc.game['_renderContext'].STENCIL_INDEX8);
// 如果设置了 targetTexture，那么摄像机渲染的内容不会输出到屏幕上，而是会渲染到 targetTexture 上。
camera.targetTexture = texture;
之后我们就可以把节点调整至中央让摄像头渲染，渲染后再回归原位置，再用RenderTexture导出像素数据
node.setPosition(cc.Vec2.ZERO);
// 渲染一次摄像机，即更新一次内容到 RenderTexture 中
camera.render(node);
node.setPosition(position);
// 从 render texture 读取像素数据，数据类型为 RGBA 格式的 Uint8Array 数组。
// 默认每次调用此函数会生成一个大小为 （长 x 高 x 4） 的 Uint8Array。
let data = texture.readPixels();
导出的像素数据借助Canvas，将每个像素点的色值绘制上去，然后再通过Canvas提供的api导出成Base64进行下一步的处理
// 创建画布
let canvas =
typeof lynx !== 'undefined' ? lynx.createOffscreenCanvas(width, height) : document.createElement('canvas');
canvas.width = width;
canvas.height = height;
let ctx = canvas.getContext('2d')
// PNG 中 1 像素 = 32 bit（RGBA），1 byte = 8 bit，所以 1 像素 = 4 byte
// 每行 width 像素，即 width * 4 字节
const rowBytes = width * 4;
for (let row = 0; row < height; row++) {
// RenderTexture 得到的纹理是上下翻转的，所以绘制需要翻转过来
const srow = height - 1 - row;
const imageData = ctx.createImageData(width, 1);
const start = srow * width * 4;
for (let i = 0; i < rowBytes; i++) {
imageData.data[i] = data[start + i];
}
ctx.putImageData(imageData, 0, row);
}
// 得出Base64数据
const dataURL = canvas.toDataURL('image/jpeg');
下载截图
在Dom环境下，下载截图可以通过a标签进行，代码很简单，如下所示：
export const downloadImg = (node: cc.Node) => {
// 封装的截图函数，导出成Base64
const dataUrl = screenshot(node);
let a = document.createElement("a");
a.href = dataUrl;
a.download = "Image.png";
a.click();
};
截图再展示
cc.Texture2D支持用 HTML Image或Canvas对象初始化贴图，我们可以使用Image对象初始化成贴图，然后创建节点展示在场景中，代码如下：
export const showTexture = (node: cc.Node): Promise<cc.SpriteFrame> => {
const dataUrl = screenshot(node);
let img = document.createElement("img");
img.src = dataUrl;
img.width = node.width;
img.height = node.height;
return new Promise((resolve) => {
img.onload = () => {
let texture2 = new cc.Texture2D();
texture2.initWithElement(img);
let sf = new cc.SpriteFrame();
sf.setTexture(texture2);
resolve(sf);
};
});
};
