一、前言
上一篇文章我们介绍了：什么是自定义组件、自定义组件的方式、配置XML属性资源文件的方式等知识点，详见博文：原创 Android自定义组件：1、什么是自定义组件、自定义组件的方式、配置XML属性资源文件的方式 这篇博文我们将介绍：如何实现自定义组件
二、如何实现自定义组件
步骤1：写 attrs.xml 资源文件
1、attrs.xml 文件 和 R 文件对应关系

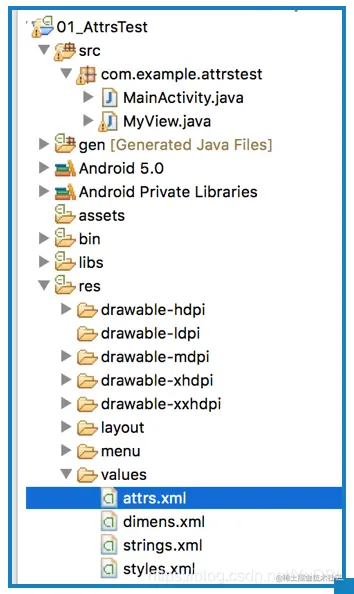

新建一个安卓项目工程，在工程里的 .../res/values/ 目录下创建一个 attrs.xml 文件
<?xml version="1.0" encoding="utf-8"?>
<resources>
<declare-styleable name="myView">
<attr name="textColor" format="color" />
</declare-styleable>
</resources>

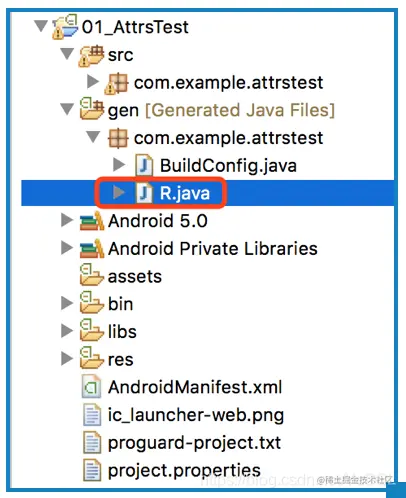

如上面代码，当我们定义一个 textColor属性，保存以后，你会发现 R 文件的变化：

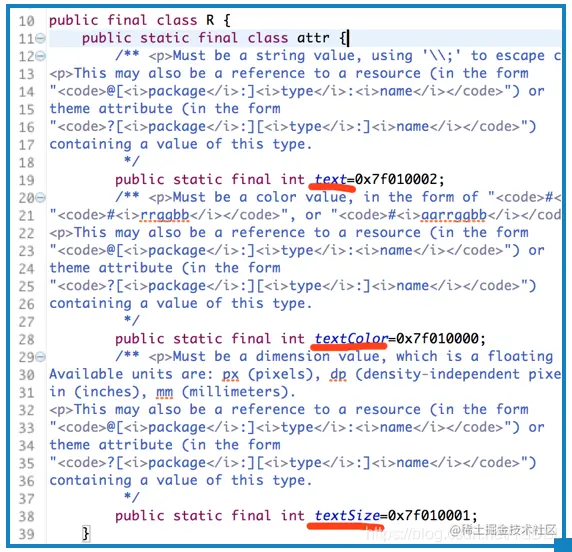

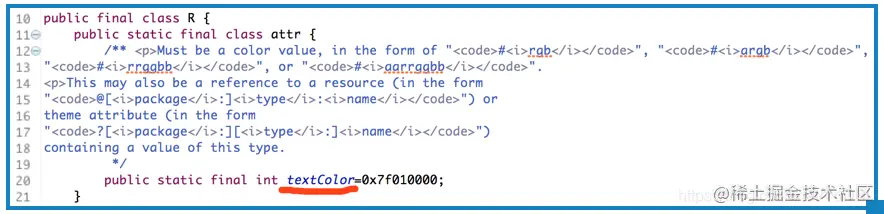

（1）R 文件中的 attr内部类，生成了一个变量 textColor

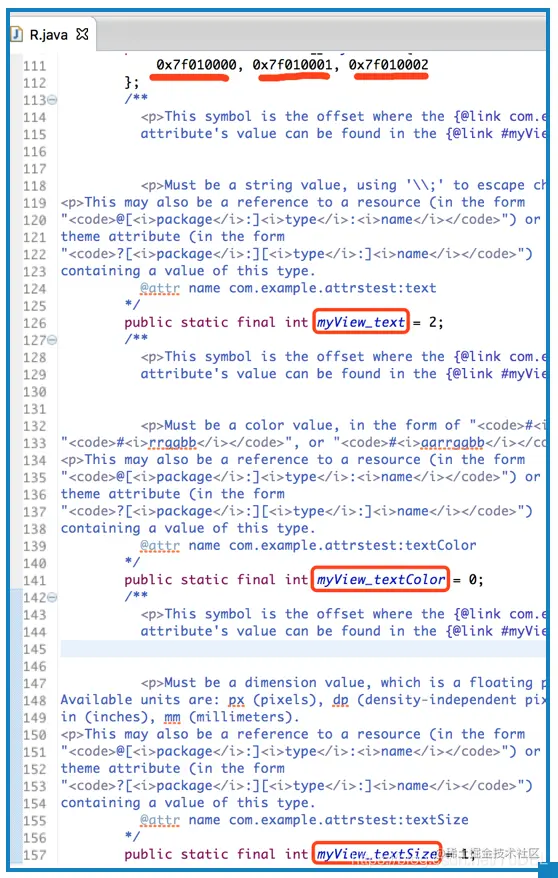

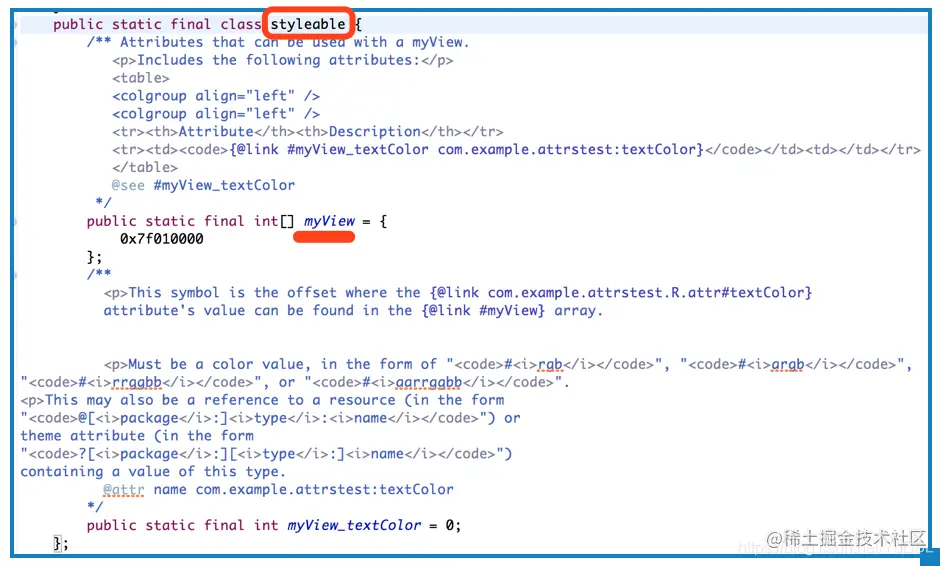

（2）R 文件内部，还生成了一个 styleable的内部类，
styleable 类里面生成了一个 myView的数组、一个变量 myView_textColor。
其中通过 myView_textColor 这个索引，我们就可以在自定义类里面访问到 textColor的值，
下面我们写自定义类的时候会讲到，如下：
// 这里从集合里取出相对应的属性值，第二参数是：如果使用者没有配置该属性时，所用的默认值
int color = typedArray.getColor(R.styleable.myView_textColor, 0XFFFFFF);
当我们定义完三个属性：textColor、textSize、text，保存以后，
<?xml version="1.0" encoding="utf-8"?>
<resources>
<declare-styleable name="myView">
<attr name="textColor" format="color" />
<attr name="textSize" format="dimension" />
<attr name="text" format="string" />
</declare-styleable>
</resources>
R文件它会同上面那样，进行变化添加
编辑
2、attrs.xml 文件重点注意
<?xml version="1.0" encoding="utf-8"?>
<resources>
<declare-styleable name="myView">
<attr name="textColor" format="color" />
<attr name="textSize" format="dimension" />
<attr name="text" format="string" />
</declare-styleable>
</resources>
（1）declare-styleable子元素
declare-styleable子元素，定义一个 styleable对象，每个 styleable对象就是一组 attr属性的集合。
注意：这里的 name属性并不是一定要和自定义类名相同，只是为了好区分对应类的属性而已。
（2）attrs.xml 文件只做属性的描述
上面的属性资源文件定义了好属性之后，那么到底哪个自定义 View组件来使用该属性？该属性到底能发挥什么作用？
这个就不归该属性资源文件管了，attrs.xml 文件只做属性的描述。
具体属性做什么用途？它不管，具体要看你的代码怎么去写。
也就是说属性资源所定义的属性，到底可以返回什么作用？取决于自定义组件的代码实现。
如：你设置是谁的颜色、尺寸、文本？这个需要我们通过具体 java代码去控制。
也就是说这个属性资源文件是个公共的，大家都可以用。
但是为了方便管理，一般都是一个自定义 View里的属性，写成一个 declare-styleable集合。
步骤2：写自定义类
在自定义类里引用 attrs文件里定义的属性，为自己的属性设置值
这里我们继承最原始的 View，很多东西都需要自己画，然后渲染到屏幕上。
View里面会有一个 onDraw方法，当初始化这个自定义对象，就会自动调用 onDraw方法。
-
自定义组件
-
@author luminal
-
基本写法：
-
步骤1：重写2个构造方法。一个不带属性的构造方法，一个是带属性的构造方法。
-
步骤2：在带属性的构造方法中，获取到属性，为属性设置值。
-
步骤3：重写onDraw方法，进行绘制。
-
步骤4：使用自定义组件，在Layout布局里面：R.layout.activity_main 进行调用
package com.example.attrstest;
import android.content.Context;
import android.content.res.TypedArray;
import android.graphics.Canvas;
import android.graphics.Color;
import android.graphics.Paint;
import android.graphics.Paint.Style;
import android.graphics.Rect;
import android.util.AttributeSet;
import android.util.Log;
import android.view.View;
public class MyView extends View{
private Paint paint;//画笔
private String text;
private static final String TAG="MyView@@@";
/**
* 不带属性的构造方法
* @param context
*/
public MyView(Context context) {
super(context);
Log.v(TAG, "***MyView不带属性的构造方法");
paint = new Paint();//初始化画笔
paint.setColor(Color.BLACK);//画笔颜色-黑色
paint.setTextSize(20);//画笔尺寸
}
/**
* 带属性的构造方法
* @param context
* @param attrs
*/
public MyView(Context context, AttributeSet attrs) {
super(context, attrs);
Log.v(TAG, "***MyView带属性的构造方法");
paint = new Paint();//初始化画笔
// 获取属性的方式
// 这里取得 declare-styleable 集合
TypedArray typedArray = context.obtainStyledAttributes(attrs,R.styleable.myView);
//参数1：直接内嵌在View中的属性集合。这里直接使用 MyView构造方法的参数2
//参数2：想要获取的属性集合。
//通常对应values文件下，自定义的attrs.xml资源文件里面，某个declare-styleable(风格样式)
//obtainStyledAttributes(AttributeSet set, int[] attrs)
// 这里从集合里取出相对应的属性值。 参数2：如果使用者没有配置该属性时，所用的默认值
int color = typedArray.getColor(R.styleable.myView_textColor, Color.GREEN);
float size = typedArray.getDimension(R.styleable.myView_textSize, 26);
text = typedArray.getString(R.styleable.myView_text);
paint.setTextSize(size);//设置自己的类成员变量
paint.setColor(color);//画笔颜色-绿色
typedArray.recycle();//关闭资源
}
/**
* 初始化组件的时候，被触发，进行组件的渲染
* Canvas canva 画布
*/
@Override
protected void onDraw(Canvas canvas) {
super.onDraw(canvas);
Log.v(TAG, "***onDraw方法");
paint.setStyle(Style.FILL);//设置画笔的风格-实心
canvas.drawRect(new Rect(10, 10, 90, 90), paint);//绘制矩形
paint.setColor(Color.BLUE);//画笔颜色-蓝色
canvas.drawText(text,15, 120, paint);//绘制文本
}
}
步骤3：使用自定义组件、自定义属性
布局文件 R.layout.activity_main 里面进行调用，如下：
1、如何引用自定义组件？包名 + 类名
2、在根布局节点，声明命名空间：xmlns:my="schemas.android.com/apk/res/你的包…"
(1)不声明会报异常：在Problems控制台，你会看到 error: Error parsing XML: unbound prefix
(2)其中的 my 可以由自己命名，后面引用属性会随之改变。如改为：myapp，
textColor的引用就会从 my:textColor="#FF0000" 的引用方式，改为 myapp:textColor="#FF0000"
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
xmlns:tools="http://schemas.android.com/tools"
android:layout_width="match_parent"
android:layout_height="match_parent"
android:paddingBottom="@dimen/activity_vertical_margin"
android:paddingLeft="@dimen/activity_horizontal_margin"
android:paddingRight="@dimen/activity_horizontal_margin"
android:paddingTop="@dimen/activity_vertical_margin"
tools:context=".MainActivity"
xmlns:my="http://schemas.android.com/apk/res/com.example.attrstest"
>
<com.example.attrstest.MyView
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:id="@+id/id_myView"
my:textColor="#FF0000"
my:textSize="20sp"
my:text="测试自定义组件"
/>
</RelativeLayout>
三、效果展示-简单小结
1、效果展示

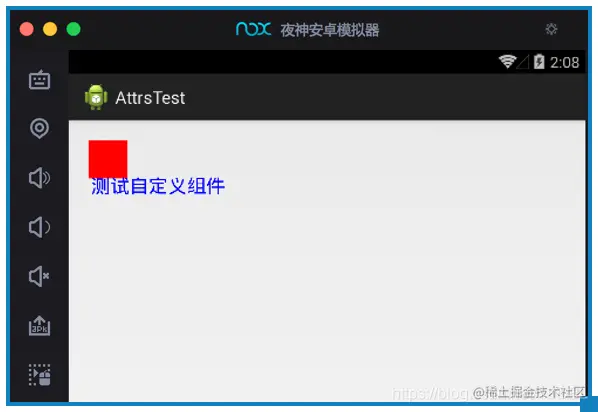

运行效果，如下图：
编辑

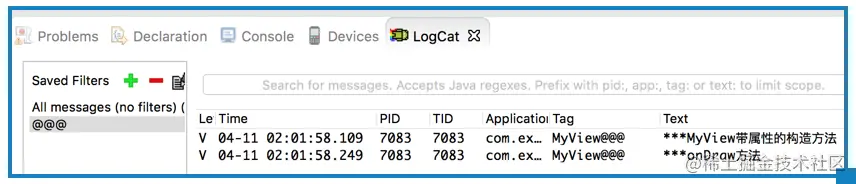

2、执行流程
MainActivity--->activity_main--->MyView类--->MyView带属性的构造方法--->onDraw方法进行绘制
编辑
3、可以不写 attrs.xml 文件
有的时候我们可以不写 attrs.xml 文件，那么什么时候可以不写呢？
我们不需要自定义属性，默认提供的属性已经足够使用，这种情况我们可以不写 attrs.xml 文件，来定义自己的属性。
4、问题
Eclipse中自定义的控件，在xml文件写属性时没有智能提示了？
这个未解决。
因为现在开发工具都用的 Android Studio，下面会把代码转移到 Android Studio中去，所以整理的时候就没有去解决这个问题了。

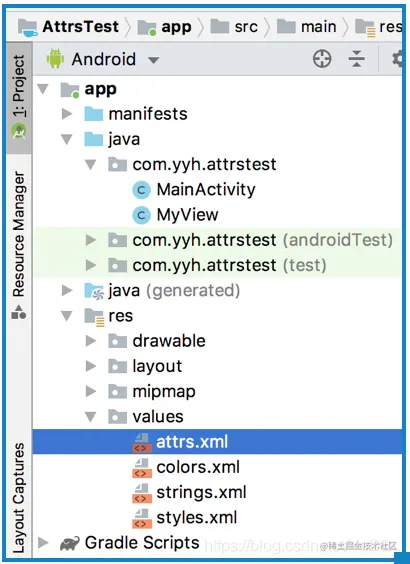

四、把代码移植到 Android Studio中去
编辑
1、Android Studio中自定义的控件，在xml文件写属性时没有智能提示了？

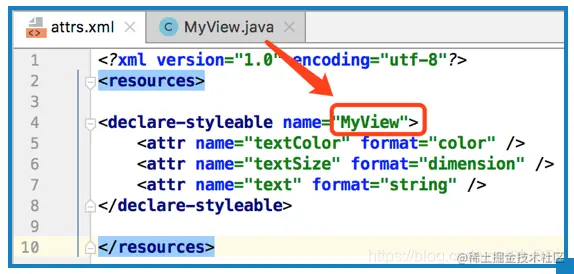

把 declare-styleable标签的 name改成和自定义类 一样就行了
编辑

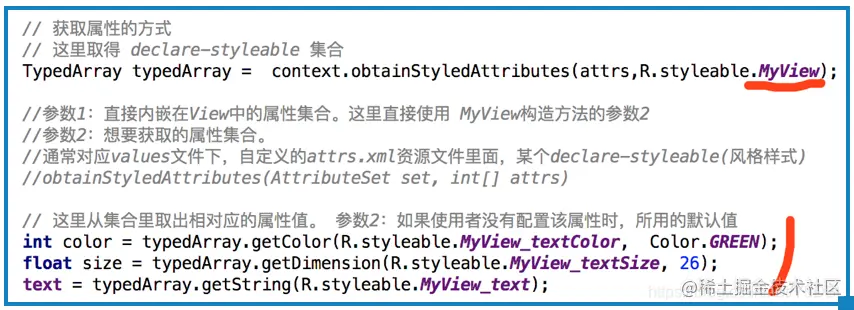

自定义类 MyView这些地方，即调用的位置要相应改变
编辑
这个在 Eclipse上面测试不管用，Android Studio上测试是可行的，如下图：
编辑
要移植代码，就先修改为 一样的名字了
2、移植自定义属性文件 attrs.xml
<?xml version="1.0" encoding="utf-8"?>
<resources>
<declare-styleable name="MyView">
<attr name="textColor" format="color" />
<attr name="textSize" format="dimension" />
<attr name="text" format="string" />
</declare-styleable>
</resources>
3、移植自定义类 MyView.java
/**
- 自定义组件
- @author luminal
- 基本写法：
- 步骤1：重写2个构造方法。一个不带属性的构造方法，一个是带属性的构造方法。
- 步骤2：在带属性的构造方法中，获取到属性，为属性设置值。
- 步骤3：重写onDraw方法，进行绘制。
- 步骤4：使用自定义组件，在Layout布局里面：R.layout.activity_main 进行调用
*/
package com.yyh.attrstest;
import android.content.Context;
import android.content.res.TypedArray;
import android.graphics.Canvas;
import android.graphics.Color;
import android.graphics.Paint;
import android.graphics.Paint.Style;
import android.graphics.Rect;
import android.util.AttributeSet;
import android.util.Log;
import android.view.View;
public class MyView extends View{
private Paint paint;//画笔
private String text;
private static final String TAG="MyView@@@";
/**
* 不带属性的构造方法
* @param context
*/
public MyView(Context context) {
super(context);
Log.v(TAG, "***MyView不带属性的构造方法");
paint = new Paint();//初始化画笔
paint.setColor(Color.BLACK);//画笔颜色-黑色
paint.setTextSize(20);//画笔尺寸
}
/**
* 带属性的构造方法
* @param context
* @param attrs
*/
public MyView(Context context, AttributeSet attrs) {
super(context, attrs);
Log.v(TAG, "***MyView带属性的构造方法");
paint = new Paint();//初始化画笔
// 获取属性的方式
// 这里取得 declare-styleable 集合
TypedArray typedArray = context.obtainStyledAttributes(attrs,R.styleable.MyView);
//参数1：直接内嵌在View中的属性集合。这里直接使用 MyView构造方法的参数2
//参数2：想要获取的属性集合。
//通常对应values文件下，自定义的attrs.xml资源文件里面，某个declare-styleable(风格样式)
//obtainStyledAttributes(AttributeSet set, int[] attrs)
// 这里从集合里取出相对应的属性值。 参数2：如果使用者没有配置该属性时，所用的默认值
int color = typedArray.getColor(R.styleable.MyView_textColor, Color.GREEN);
float size = typedArray.getDimension(R.styleable.MyView_textSize, 26);
text = typedArray.getString(R.styleable.MyView_text);
paint.setTextSize(size);//设置自己的类成员变量
paint.setColor(color);//画笔颜色-绿色
typedArray.recycle();//关闭资源
}
/**
* 初始化组件的时候，被触发，进行组件的渲染
* Canvas canva 画布
*/
@Override
protected void onDraw(Canvas canvas) {
super.onDraw(canvas);
Log.v(TAG, "***onDraw方法");
paint.setStyle(Style.FILL);//设置画笔的风格-实心
canvas.drawRect(new Rect(10, 10, 90, 90), paint);//绘制矩形
paint.setColor(Color.BLUE);//画笔颜色-蓝色
canvas.drawText(text,15, 120, paint);//绘制文本
}
}
4、移植调用位置，布局文件 R.layout.activity_main

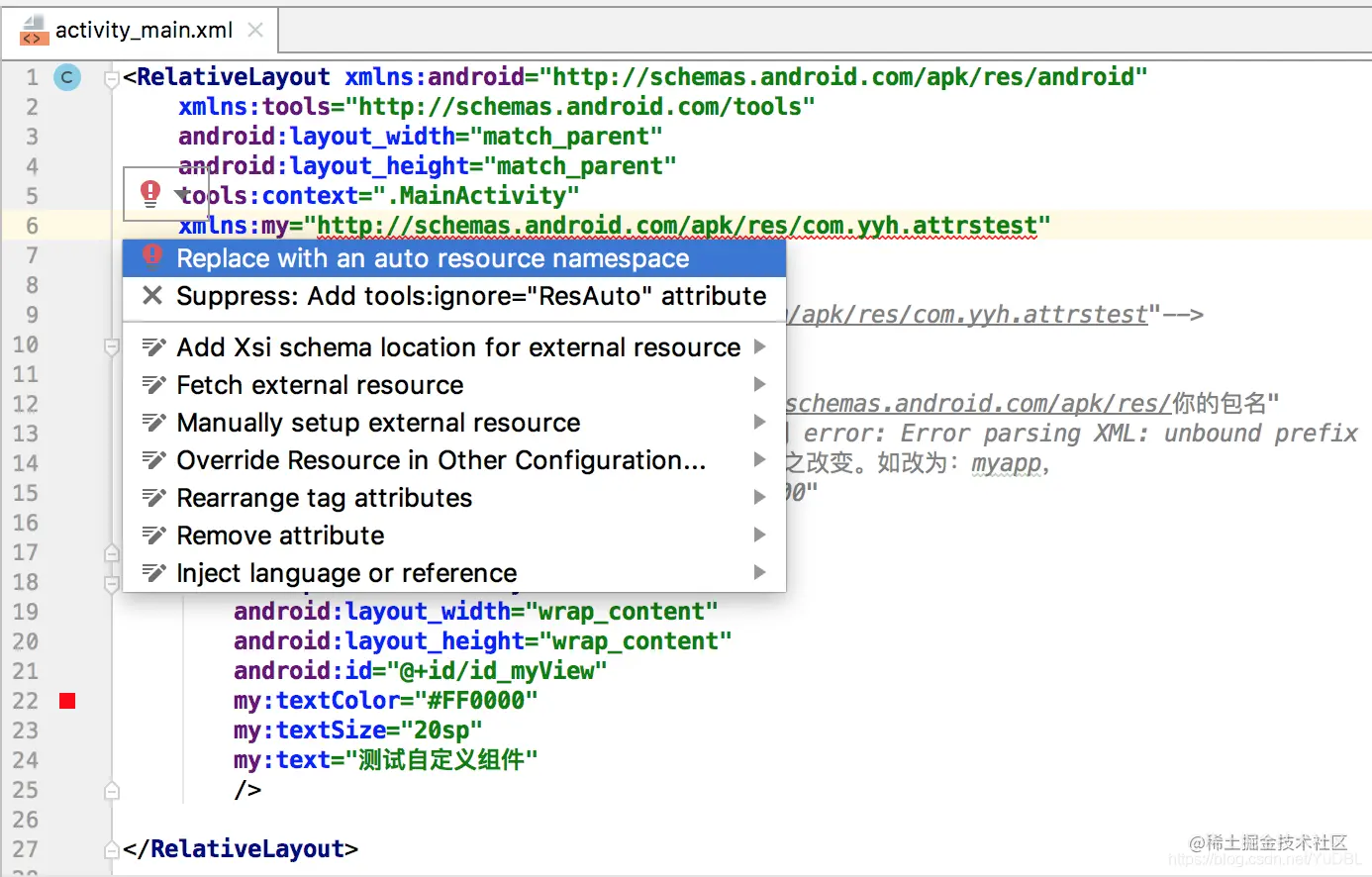

调用的时候需要修改命名空间，如下图
编辑
也就是把下面代码
xmlns:my="http://schemas.android.com/apk/res/com.yyh.attrstest"
替换为：
xmlns:my="http://schemas.android.com/apk/res-auto"
具体代码如下：
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
xmlns:tools="http://schemas.android.com/tools"
android:layout_width="match_parent"
android:layout_height="match_parent"
tools:context=".MainActivity"
xmlns:my="http://schemas.android.com/apk/res-auto"
>
<!--
1、如何引用自定义组件？包名 + 类名
2、在根布局节点，声明命名空间为：xmlns:my="http://schemas.android.com/apk/res-auto"
其中的 my 可以由自己命名，后面引用属性会随之改变。如改为：myapp，
textColor的引用就会从 my:textColor="#FF0000"
的引用方式，改为 myapp:textColor="#FF0000"
-->
<com.yyh.attrstest.MyView
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:id="@+id/id_myView"
my:textColor="#FF0000"
my:textSize="20sp"
my:text="测试自定义组件"
/>
</RelativeLayout>
