uCharts是一款基于canvas API开发的适用于所有前端应用的图表库，开发者编写一套代码，可运行到 Web、iOS、Android（基于 uni-app / taro ）、以及各种小程序（微信/支付宝/百度/头条/飞书/QQ/快手/钉钉/淘宝/京东/360）、快应用等更多支持 canvas API 的平台。
本文介绍uCharts地图实现标点，以组件的方式实现，任何问题欢迎沟通交流。

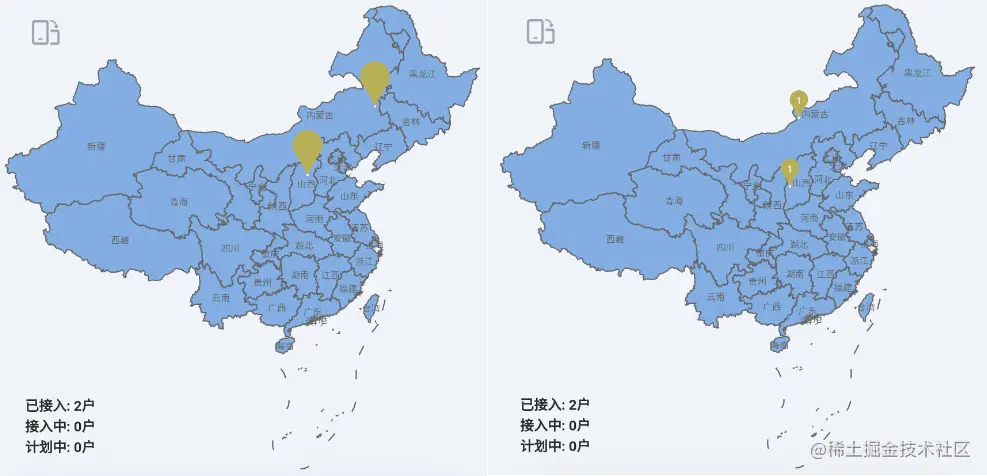

效果图
图一是直接给经纬度标点，图二是显示当前省份下对应的数量
通过经纬度标点
1. 组件传入数据
<qiun-data-charts
type="map"
:opts="opts"
:chartData="chartData"
:reload="reload"
/>
opts = {
……
// 通过添加一个任意一个不和已有属性重名的属性, 将经纬度及其他可能用到的数据传入
location: [
{
coordinate: ['经纬度坐标'],
count: '',
}
]
}
2. 找对应ucharts的源码
打开文件/uni_modules/qiun-data-charts/js_sdk/u-charts/u-charts.js，drawMapDataPoints函数即绘制地图的函数
3. 开始绘制
// 利用ucharts封装好的方法进行坐标转换
function drawMapDataPoints(series, opts, config, context) {
// 源码中部分代码
var data = series;
var bounds = getBoundingBox(data);
var xScale = opts.width / Math.abs(bounds.xMax - bounds.xMin);
var yScale = opts.height / Math.abs(bounds.yMax - bounds.yMin);
var scale = xScale < yScale ? xScale : yScale;
var xoffset = opts.width / 2 - Math.abs(bounds.xMax - bounds.xMin) / 2 * scale;
var yoffset = opts.height / 2 - Math.abs(bounds.yMax - bounds.yMin) / 2 * scale;
// 获取经纬度及其他数据的数组
const location = opts.location
location.forEach(item => {
// 经纬度转墨卡托坐标
const mercator = lonlat2mercator('经度', '纬度')
// 转换为当前经纬对应canvas画布上的坐标
const point = coordinateToPoint(mercator[1], mercator[0], bounds, scale, xoffset, yoffset);
// 绘制白点
context.beginPath();
context.arc(point.x, point.y, 1, 0, Math.PI * 2, false)
context.strokeStyle = 'transparent'
context.fillStyle = 'white'
context.fill()
context.closePath();
context.stroke();
// 绘制标记icon
context.beginPath();
context.moveTo(point.x, point.y);
context.arc(point.x, point.y - fontSize * 2, fontSize * 1, 45 * Math.PI/180, 135 * Math.PI/180, true);
context.lineTo(point.x, point.y);
context.fillStyle = '#B9AF57';
context.fill();
context.closePath();
})
}
省份对应的数量标点
1. 组件传入数据
<qiun-data-charts
type="map"
:opts="opts"
/>
// 需注意: 省份名称需处理为地图上显示的字样
opts.data = {
'内蒙古': 1,
'山西': 1,
};
2. 找对应ucharts的源码
源码大致位置同上，再往下看找到如下代码
if (opts.dataLabel == true) {
// 循环绘制省份名称
for (var i = 0; i < data.length; i++) {
var centerPoint = data[i].properties.centroid;
if (centerPoint) {
// 准备在此处修改代码
}
}
}
3. 开始绘制
// 记录该省的数量
const count = opts.data[data[i].properties.name]
// 绘制省份名称
point = coordinateToPoint(centerPoint[1], centerPoint[0], bounds, scale, xoffset, yoffset);
context.beginPath();
context.textAlign = 'left';
context.setFontSize(fontSize)
context.setFillStyle(data[i].textColor || opts.fontColor)
// 记录省份名称x轴位置
const x = point.x - measureText(text, fontSize, context) / 2
// 如果该省份有数量，就将x位置偏移一点
context.fillText(text, !count ? x : (x + fontSize / 4), point.y + fontSize / 2);
context.closePath();
context.stroke();
// 省份绘制完成
// 如果有数量 开始绘制
if (count) {
context.beginPath();
// 定义省份名称前面的圆点的中心 后续绘制以此为原点进行计算
const centerx = point.x - measureText(text, fontSize, context) / 2
const centery = point.y + fontSize / 2
// 绘制icon背景
context.moveTo(centerx, centery);
context.arc(centerx, centery - fontSize * 2, fontSize * 1, 45 * Math.PI/180, 135 * Math.PI/180, true);
context.lineTo(centerx, centery);
context.fillStyle = '#B9AF57';
context.fill();
context.closePath();
// 绘制icon上的数量
context.beginPath();
context.textAlign = 'center';
context.setFontSize(fontSize)
context.setFillStyle(data[i].textColor || opts.fontColor)
context.fillStyle = '#FFFFFF'
// 因为icon大小是固定的，数量太大样式会有问题，如果太多的话显示 99+
context.fillText(count < 100 ? count : '99+', centerx, centery - fontSize * 1.5)
// 绘制白色圆点
context.arc(centerx, centery, 1, 0, Math.PI * 2, false)
context.strokeStyle = 'transparent'
context.fillStyle = 'white'
context.fill()
context.closePath();
context.stroke();
}
随心记
一开始用
uCharts是在写一个uniapp编译微信小程序的项目时，用eCharts实现不出来对应效果，就去网上找另外插件，看到了这个，刚开始的时候这个插件还是免费的，就将这个插件用到项目里面了。过了一段时间又有一个uniapp项目用到了图表，就又想到了这个，但是一看文档发现这个开始收费了，看了下uniapp插件市场下的评论，都是在表达对这插件的不满。不过想来收费应该可以带来的是后续的维护，还是开了一个会员；当时还是看到活动期间开通会员次月可全部返还才开的，不过进了会员群之后听讨论才注意到是有些条件的，还是大意了。用了几次之后有技术问题就在会员群里进行提问，群主还是很上心地进行答疑，告知了些修改源码的思路；通过这几次的修改，了解到了一些平时没用到的技术和思想还是很开心的，现在想来会员开的还是值的。
