前言

在Linux中一切都是文件，所有的资源都是通过文件的形式来访问控制的。

驱动最终通过文件相关的系统调用来访问，Linux的驱动架构也是基于文件系统而设计的。

Linux文件系统

Linux文件目录

Linux根目录下面存在一些特定的目录，这些目录里面存放约定好的文件。

bin 存放基本命令程序
sbin 存放系统命令的程序
dev 设备文件存储目录，通过这些文件的访问操作来控制设备
etc 配置文件目录
lib 库文件的存放目录
mnt 一般用于存放挂载存储设备的目录， /etc/fstab里面可以设置一些自动挂载的目录
opt 可选软件安装目录
proc 操作系统运行时，进程及内核的信息， proc不是真正的文件系统，而是存在内存中的
tmp 临时文件目录
usr 用户存放程序的目录
var 经常变动的文件放在这里比如log文件
sys sysfs文件系统映射的目录。Linux设备驱动模型中的总线、驱动和设备都可以在这里找到对应的文件节点。上篇文章中的内核模块安装后也会在/sys/module里面创建对应的节点。

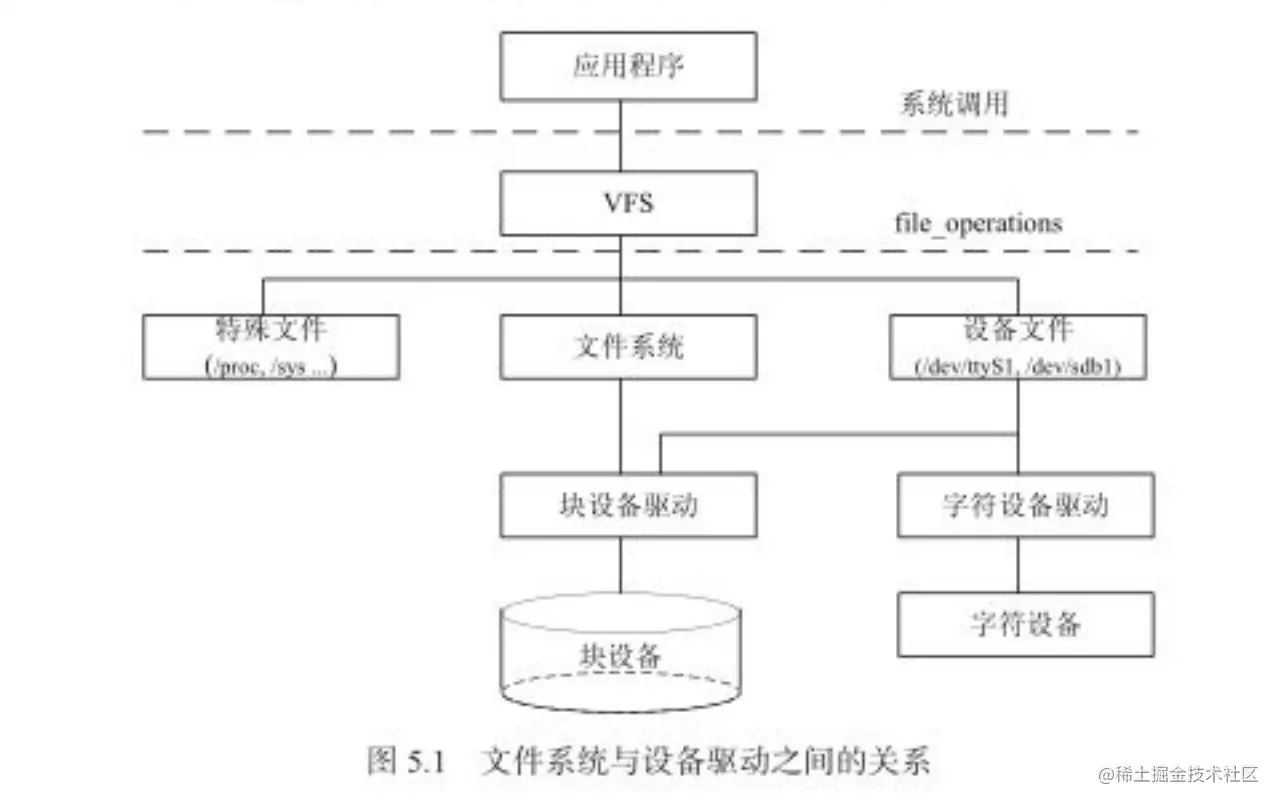

在内核中，用一个file_operations的结构控制文件的访问接口。每个打开的文件都有一个struct file对应，文件关闭后才释放，里面存放了文件的一些flag和属性。在vfs中文件还对应一个indode的结构体，保存文件的权限属性、大小、访问时间等。

在/proc/devices文件中记录了系统中的所有设备。第一列是主设备号，第二列是设备名。

devfs和udev

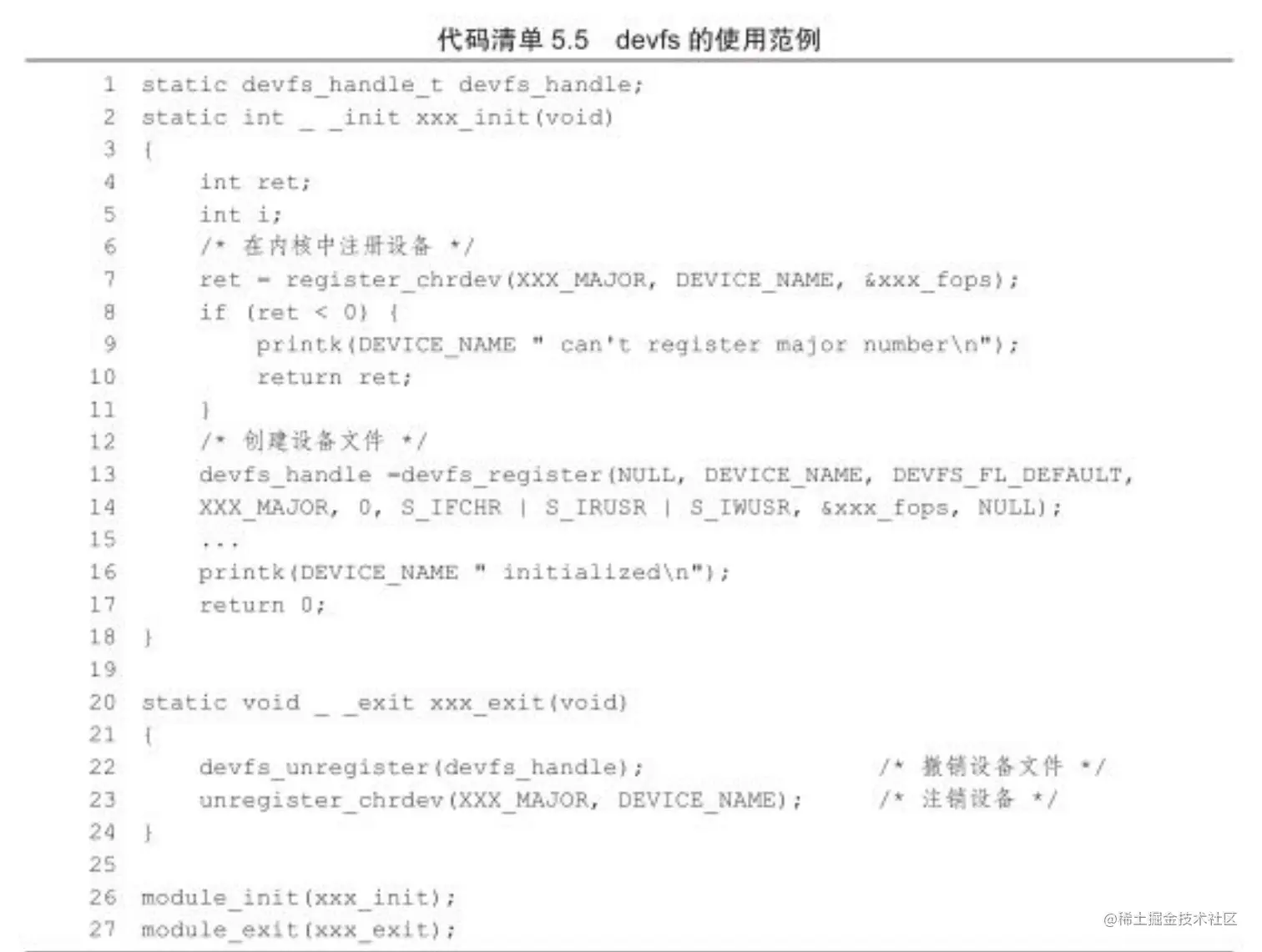

devfs设备文件系统使得驱动可以自己管理设备文件，内核2.4版本引入的。一般在驱动加载的时候创建文件，在驱动卸载的时候删除文件。

udev用于取代devfs，在内核2.6版本引入。udev工作在用户态，利用设备加入或者移除时发送的热插拔事件来工作。在设备热插拔时，内核会通过netlink套接字把信息发送出来， uevent。程序在接收到uevent后，根据信息管理文件。

下面有个例子，接收内核通过netlink发送出来的uevent的。

#include <linux/netlink.h>
#include <stdlib.h>
#include <stdio.h>
#include <sys/types.h>
#include <sys/socket.h>
#include <poll.h>
#include <sys/types.h>
#include <unistd.h>
#include <string.h>


static void die(char *s)
{
    write(2, s, strlen(s));
    exit(1);
}


int main(void)
{
    struct sockaddr_nl nls;
    struct pollfd pfd;
    char buf[512];

    memset(&nls, 0, sizeof(nls));
    nls.nl_family = AF_NETLINK;
    nls.nl_pid = getpid();
    nls.nl_groups= -1;

    pfd.events = POLLIN;
    pfd.fd = socket(PF_NETLINK, SOCK_DGRAM, NETLINK_KOBJECT_UEVENT);
    if (pfd.fd == -1)
        die("not root\r\n");

    if (bind(pfd.fd, (void*)&nls, sizeof(struct sockaddr_nl)))
        die("bind error\n");

    while (-1 != poll(&pfd, 1, -1)) {
        int i, len = recv(pfd.fd, buf, sizeof(buf), MSG_DONTWAIT);
        if (len == -1)
            die("recv\r\n");

        i = 0;
        while (i < len ) {
            printf("%s\r\n", buf+i);
            i += strlen(buf+i) + 1;
        }
    }
    die("poll\r\n");

    return 0;
}

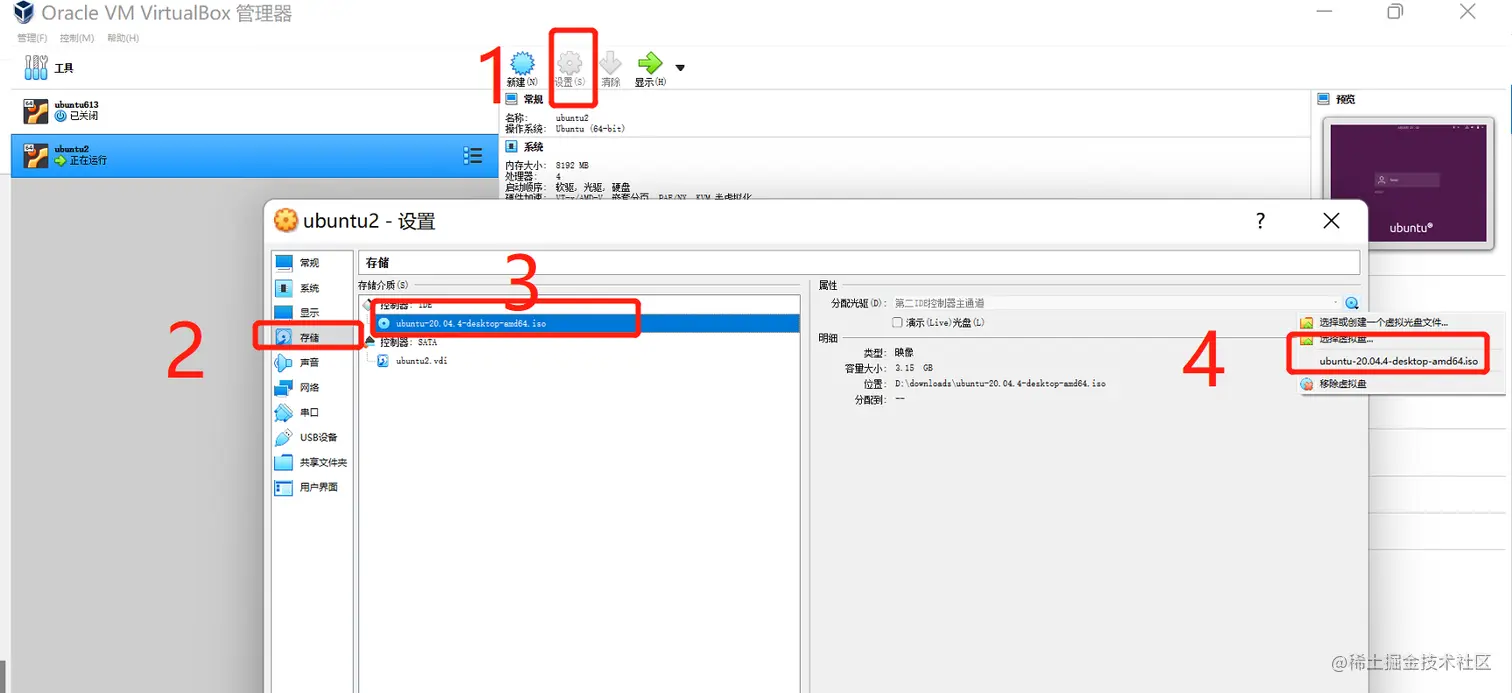

编译运行之后，在virtual虚拟机可以控制CD光盘的加载删除触发uevent，点击确定。

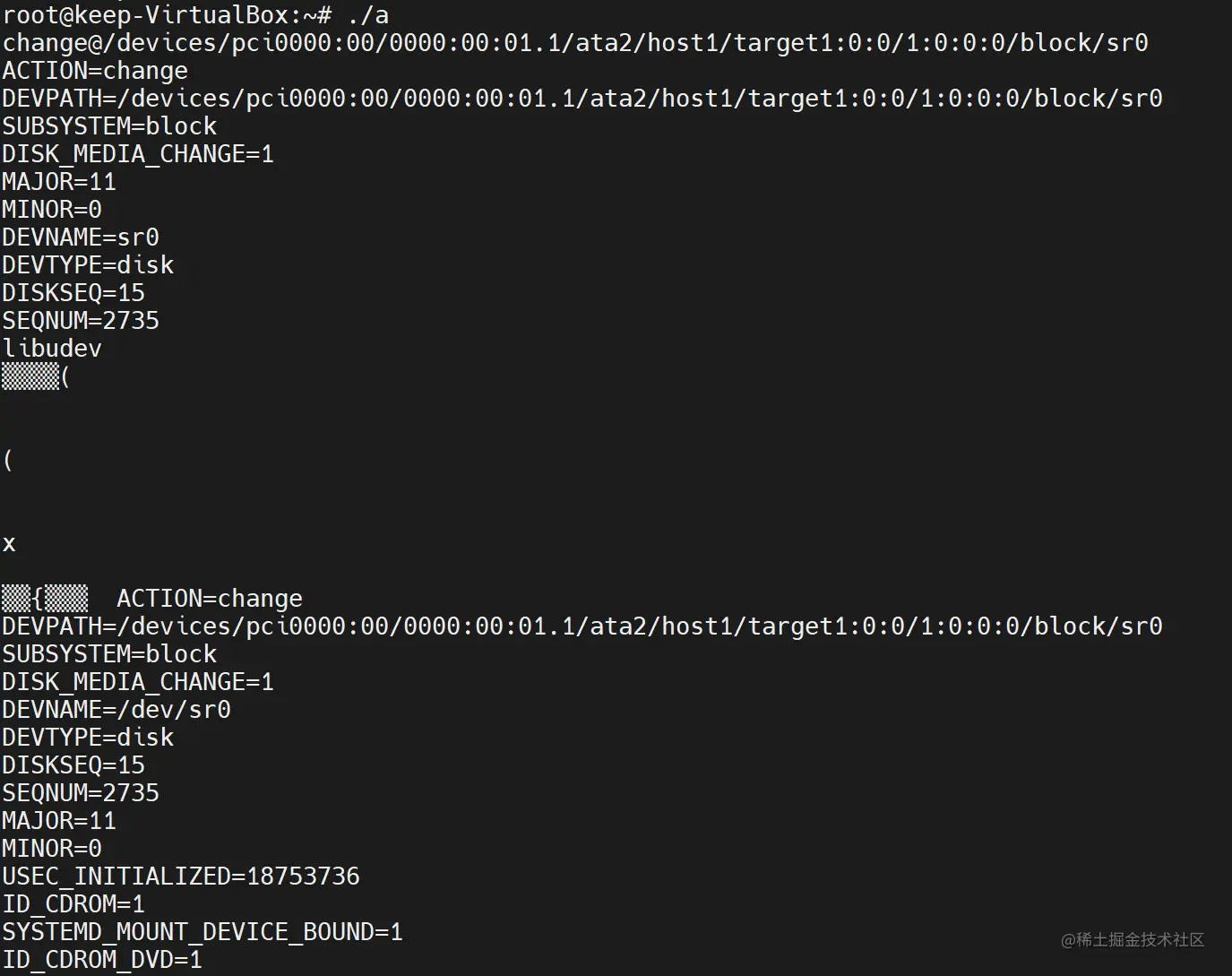

效果如下：

对于冷设备，可以往/sys/module/psmouse/uevent写入一个add触发uevent。


echo "add">/sys/module/psmouse/uevent

#收到的信息如下

ACTION=add
DEVPATH=/module/psmouse
SUBSYSTEM=module
SYNTH_UUID=0
SEQNUM=2736
USEC_INITIALIZED=384805379

udev有对应的工具监控netlink。


udevadm monitor --kernel --property --udev

了解了netlink的使用， udev文件系统的工作的原理，还有linux系统主要目录的用途、驱动跟文件系统的关联。一步步地加深对Linux内核的了解。

最近看了项目的驱动的代码，从一头雾水到渐渐明晰，这是个学习的过程，通过小结记录下相关的知识，加深印象和理解，不断进步中。。。
