前言
最近发现Altair公司在b站上也发了很多教学视频，不过实在是太多了，不容易找到切合自己需求的。所以根据《基于Hyper Works的结构优化设计技术》这本书上的一些简单例子学习一下。不过书上的步骤和我的版本的操作还是略有不同，以此记录学习心得与理解。

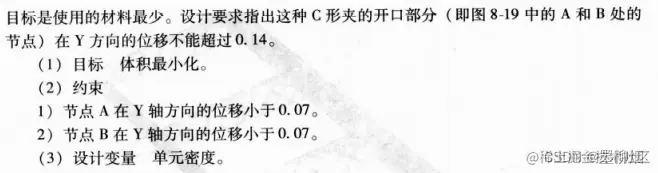

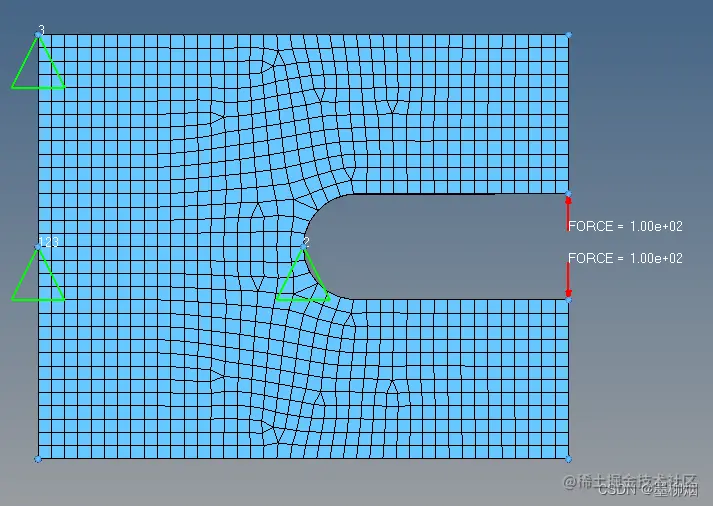

本次的案例为P183拓扑优化的第一个案例：cclip，模型的网格划分和静力分析和之前类似，不再赘述。
优化
优化描述
定义拓扑优化的设计变量

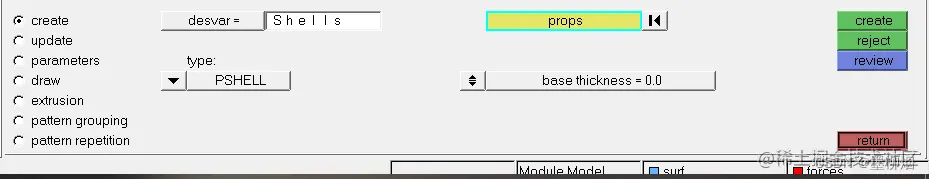

Analysis-optimization-topology面板，如下设置，选择props后create
base thickness=0代表某单元厚度可以为0
定义优化响应
三个，第一个是体积分数，随后构成优化目标；另外两个为位移约束，约束C型夹口的上下变形位移。

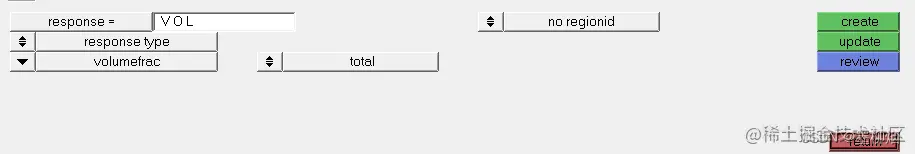

Analysis-optimization-responses面板，如下设置后create

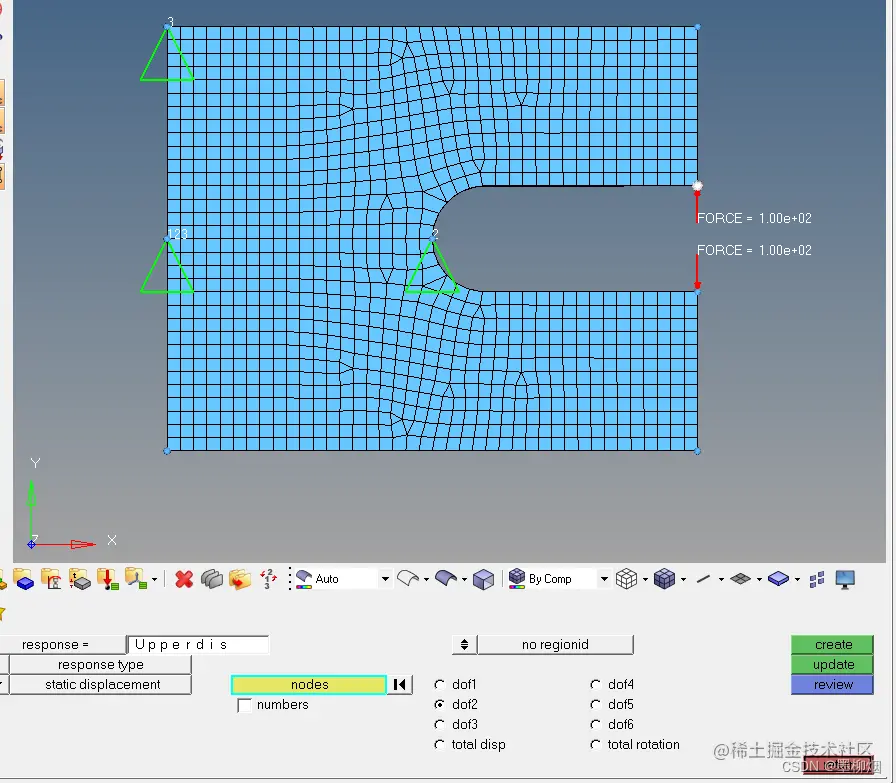

两个点的位移响应分别叫Upperdis和Lowerdis，选择对应的节点后如下设置，创建y轴位移响应。
定义约束

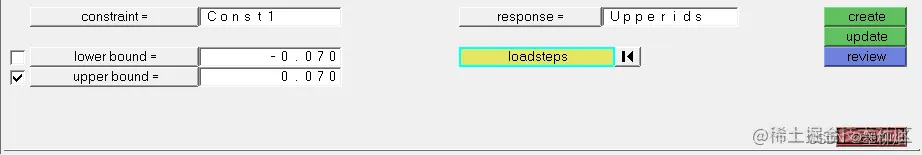

Analysis-optimization-dconstraints 为两个位移响应设置约束，命名、选好、创建。分别为upper bound和lower bound。

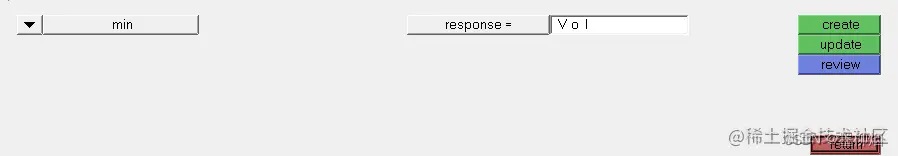

定义目标函数
体积最小
提交优化计算
计算完成后close就行，随后在Post面板查看结果即可
结果查看
之前是直接点击运算完的result查看，书上结果查看是在Post面板，查看方式有所不同。
变形形状
Post-deformed
如图设置后点击deform

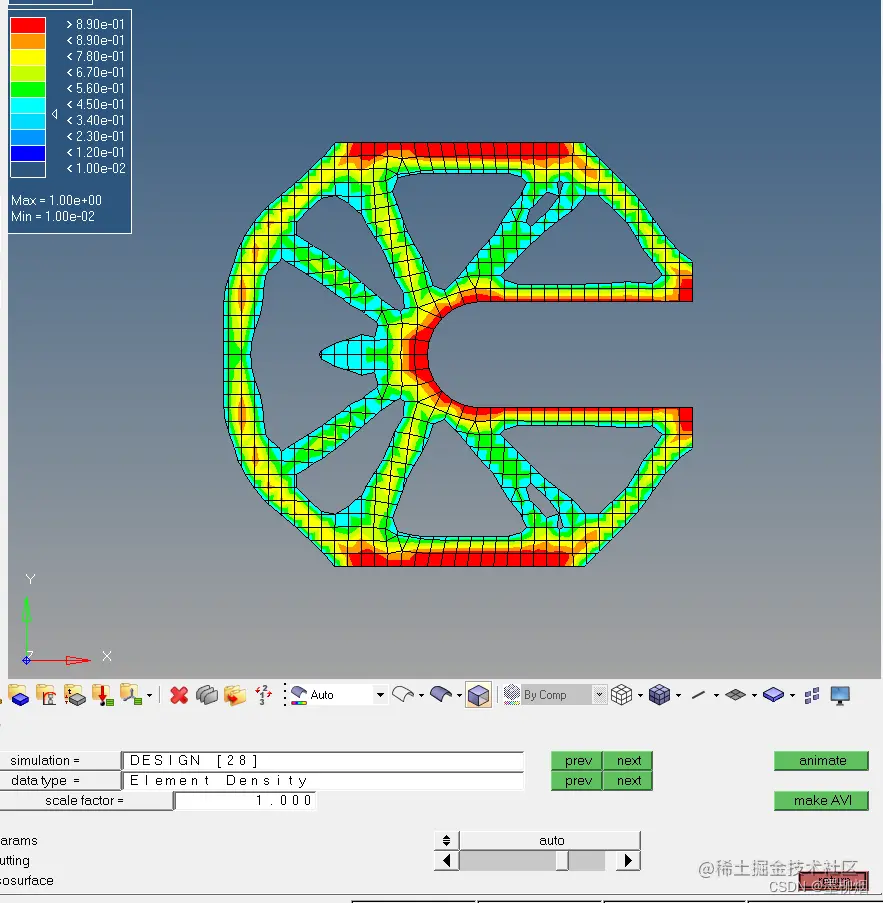

密度结果瞬态动画

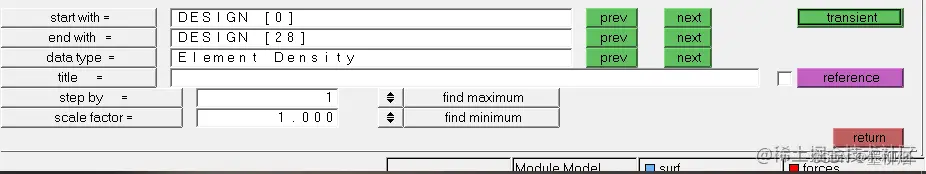

Post-transient
选一下起始和终止，transient
静态云图

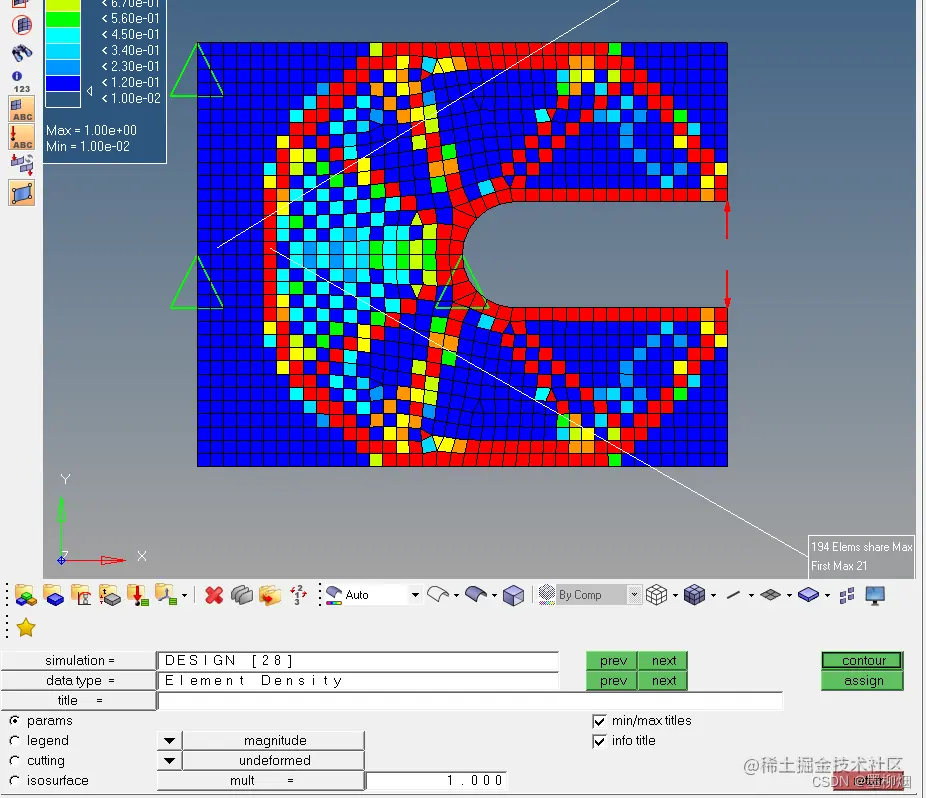

Post-Contour
如图设置，assign，红色代表必要材料，蓝色表示可以去除

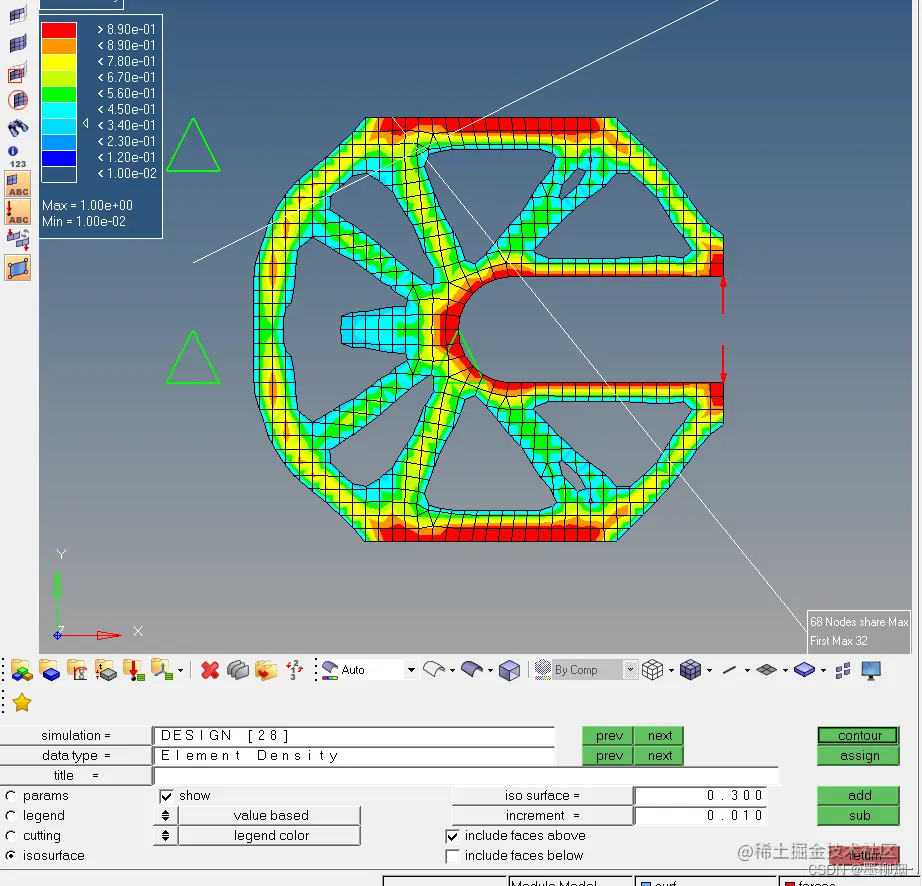

等值面图
切换成isosurface，如图设置，contour
（左上云图的三角形可以调节）
