前言

本文章适合刚接触hypermesh的人学习参考

还有一种使用hyperlaminate的复合材料铺层方式,创建好的属性面板为pcompg,而此文方法创建出来的属性为pcompp,在实际应用中还是有点区别。通常,此种方法创建的复合材料便于优化,而pcompg方法创建的复合材料我暂时没有找到相关的教程,而且还会报错。

参考视频教程: composite_复合材料层合板建模及仿真计算 hypermesh复合材料

准备工作

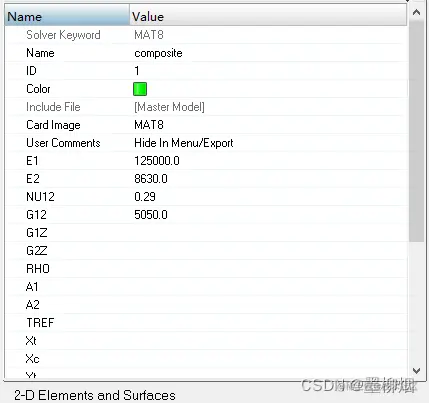

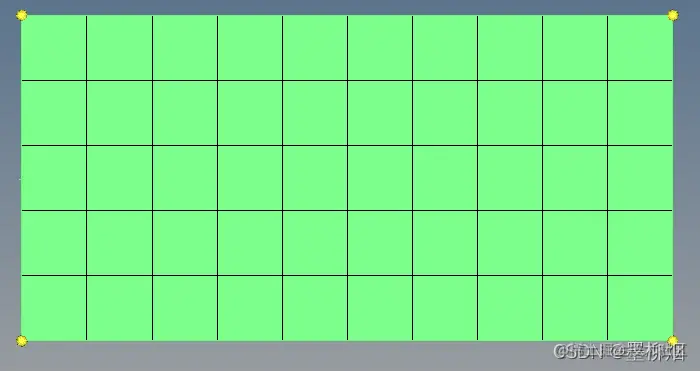

随便建一个平面并mesh 在这里插入图片描述 建立一个orthotropic材料,随便定个参数 在这里插入图片描述

坐标系建立

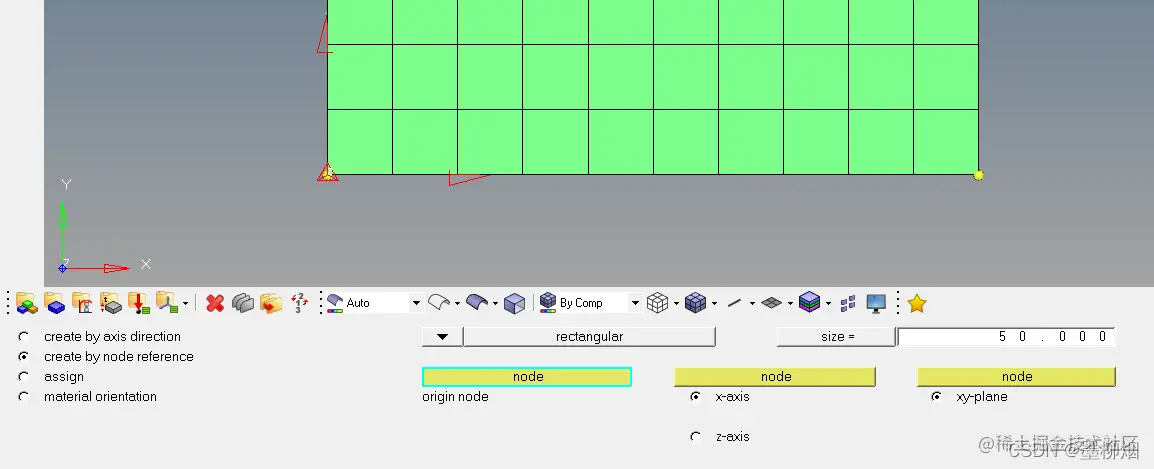

直接create一个system,很简单。最好还是建一个,不然角度有可能乱掉 在这里插入图片描述

property创建

Card Image一定要为PCOMPP,并赋予给上面的plane组件 在这里插入图片描述

set设置

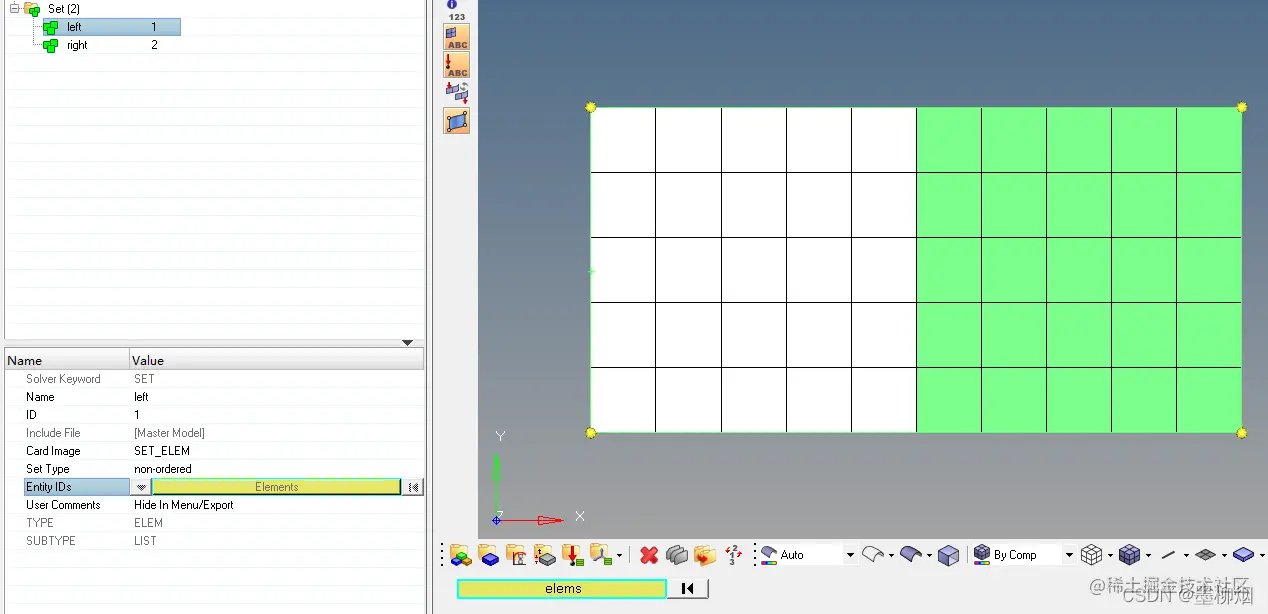

这个平面的铺层比较复杂时可以设置,比如第一层我全铺0°,第二层左半边铺一个,右半边铺一个。可以通过set设置不同区域。 比方说这次设置左右两个set 在这里插入图片描述

ply建立

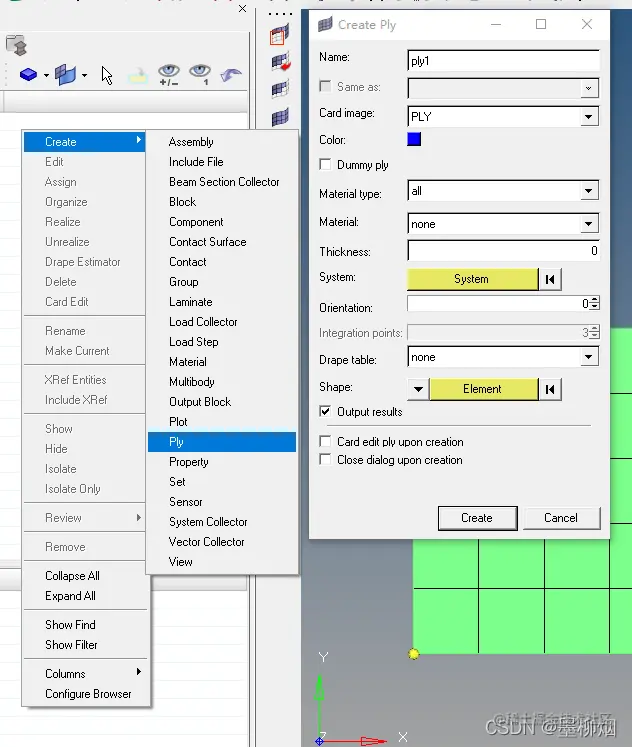

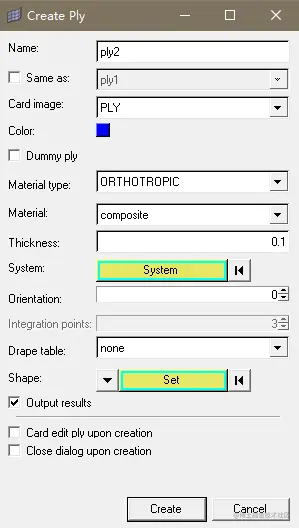

相当于设置每层如何铺层 在这里插入图片描述 如图设置每层铺层,包括材料类型、材料、坐标系(system)、角度、区域(shape) system选之前的坐标系1 这里,我的ply1区域设置为left+right,ply2为left,ply3为right,ply4为left+right。 每层角度随便。 在这里插入图片描述

laminate创建

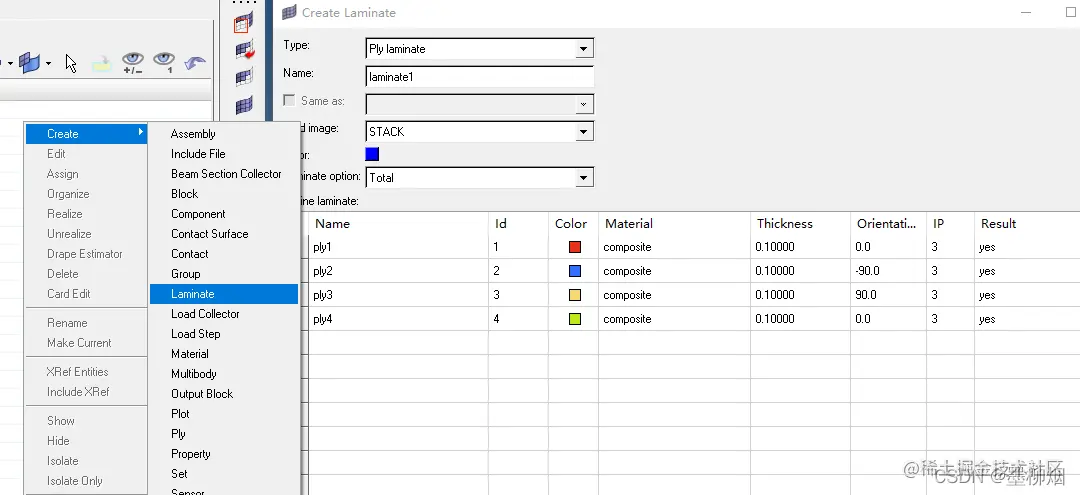

默认设置,选刚才创建的ply 这里好像不能重复铺层 在这里插入图片描述

查看

至此应该就创建好了,按照此方式显示一下 在这里插入图片描述

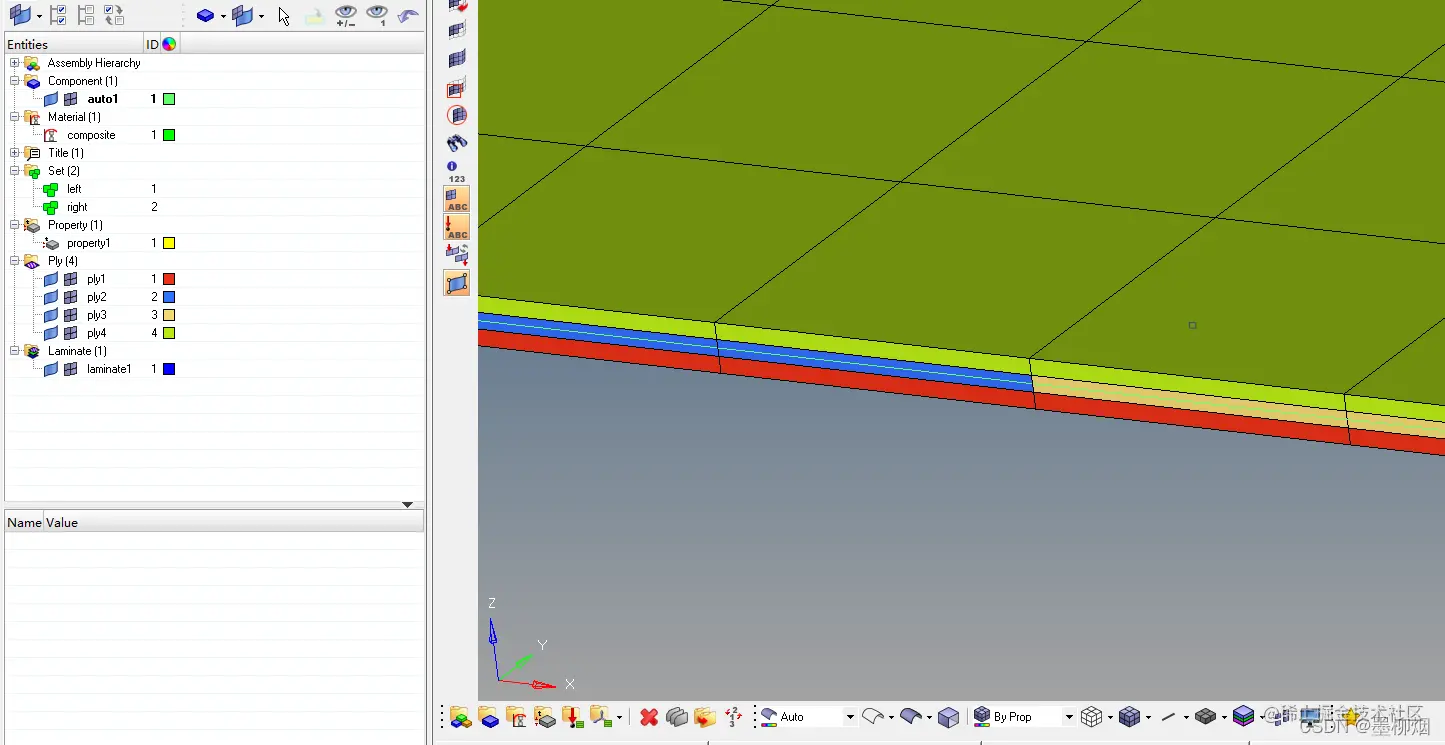

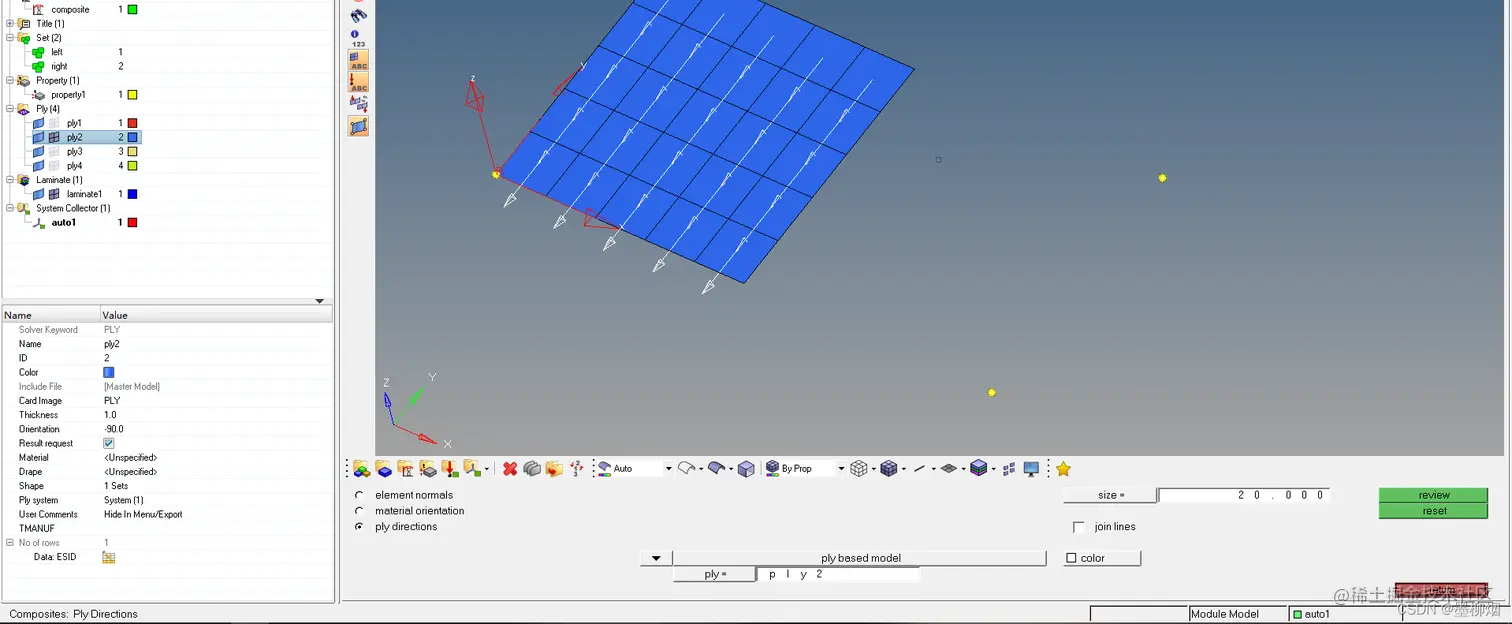

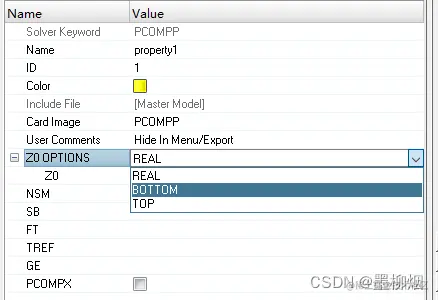

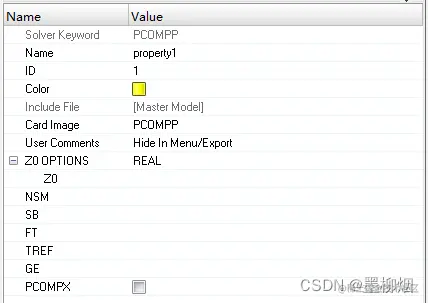

就可以看到4种ply的laminate了 在这里插入图片描述 其中,property的Z0 OPTIONS可以调整基准面 在这里插入图片描述 然后在composites里可以查看每层的角度 在这里插入图片描述 这里显示一下ply2的角度,为-90,与设置一致。 在这里插入图片描述

分析

之后就是加约束加力分析了,方法与之前的案例分析学习一样,不再赘述。

结果查看

暂时还没学如何查看不同层的结果,之后再议
