iOS底层原理-内存管理1、内存分布当程序运行时，系统会开辟内核区、程序使用的内存五大区和保留区 1.1、数据类型

1、内存分布

当程序运行时，系统会开辟 内核区、程序使用的内存五大区和保留区

1.1、数据类型

值类型
- 基本数据类型
- 存入栈
- 无需内存管理
引用类型
- 继承自NSObject的
- 存入堆
- 需要内存管理

1.2 内核区

操作系统分为两种运行级别，分别是内核态与用户态，当程序运行，系统会分配出4G虚拟内存，其中内核区占用1G，用于进行内核处理操作的区域，剩余3G，会预留给程序使用的内存五大区和保留区

1.3、内存5大区

堆区 Heap
- OC 中，使用alloc或new创建的对象
- C 中，使用malloc、calloc、realloc开辟的空间，需要手动调用free函数对其释放
- 一般以0x6开头
栈区 Stack
- 局部变量、方法的参数、对象的指针
- 栈是系统数据结构，栈所对应的进程或线程是唯一的，主线程的栈区为1M，子线程为512K
- 一般以0x7开头
常量区 Constant
- 编译阶段确定后不再改变
- 常量区存储了程序中定义的死值，如 int a = 10;
- 存储在.rodata区
- 一般以0x1开头
全局区 Global（静态区 Static）
- 全局变量、静态变量
- 编译阶段确定后不再改变
- 一般也以0x1开头
- 未初始化的变量存储在BSS区（.bss），已初始化的变量存储在数据区（.data）
代码区
- 编译生成的二进制文件
- 存储在.text区

2、iOS内存管理方案

2.1、`Tagged Pointer`（无需引用计数）

针对小对象（存储内容小）：NSDate、NSNumber、NSString、NSIndexPath 等
使用后不再存储地址，而是真正的值；3倍的空间效率，106倍的访问速度
在0的位置打上标记（Intel最低位为1，ARM最高位为1）
初始化时会与一个随机值进行混淆

概述

以 NSString 为例，读取一个常规的 NSString，通过 栈区存储的指针地址，找到堆区空间，再从堆区读取到字符串的值，整个读取流程效率较低,所以，系统对其进行优化，如果 NSString 存储的 字符串长度较短（<= 9），会使用 Tagged Pointer 存储
Tagged Pointer 也是一个指针，指针中包含Tagged标记，用于区分存储的数据类型，同时 将值也存储在指针中，通过位运算将其编码成一个指针格式

NSString 内存管理的三种类型

NSTaggedPointerString：字符串优化类型，存储在 常量区
__NSCFConstantString：字符串常量，是一种 编译时常量，retainCount 值很大，对其操作不会引起引用计数变化，存储在 字符串常量区
__NSCFString：运行时 创建的 NSString 子类，创建后引用计数默认为 1，存储在堆区

示例

- (void)viewDidLoad {
    [super viewDidLoad];

    NSString *str1 = @"Thank you!!!";
    NSString *str2 = @"Thank";
    NSString *str3 = @"谢谢你!";
    NSString *str4 = [NSString stringWithFormat:@"Thank you!!!"];
    NSString *str5 = [NSString stringWithFormat:@"Thank"];
    NSString *str6 = [NSString stringWithFormat:@"谢谢你!"];
    NSNumber *num  = [NSNumber numberWithShort:5];

    NSLog(@"%p %@",str1,[str1 class]);
    NSLog(@"%p %@",str2,[str2 class]);
    NSLog(@"%p %@",str3,[str3 class]);
    NSLog(@"%p %@",str4,[str4 class]);
    NSLog(@"%p %@",str5,[str5 class]);
    NSLog(@"%p %@",str6,[str6 class]);
    NSLog(@"%p %@",num,[num class]);

    // 打印结果
    TaggedPointerTest[1951:76449] 0x10766c028 __NSCFConstantString
    TaggedPointerTest[1951:76449] 0x10766c048 __NSCFConstantString
    TaggedPointerTest[1951:76449] 0x10766c068 __NSCFConstantString
    TaggedPointerTest[1951:76449] 0x60000026f760 __NSCFString
    TaggedPointerTest[1951:76449] 0xb8814bf3e7169112 NSTaggedPointerString
    TaggedPointerTest[1951:76449] 0x60000026f6a0 __NSCFString
    TaggedPointerTest[1951:76449] 0xa8814d4501001406 __NSCFNumber
    TaggedPointerTest[1951:76449] 0xa00006b6e6168545
}

字符串直接通过 =号 赋值的不管中文还是英文都是 __NSCFConstantString 类型，存在 字符串常量区
当字符串是由 数字、英文字母（存的是ASCII码，所以ASCII表中的都可以） 组合且长度<= 9，会自动成为NSTaggedPointerString类型，存储在常量区
当字符串中包含 中文或者其他特殊符号，会直接成为__NSCFString类型，存储在堆区

2.1.1、tagged pointer解码

_objc_encodeTaggedPointer：objc源码中tagged pointer的 混淆编码方法

static inline void * _Nonnull
_objc_encodeTaggedPointer(uintptr_t ptr)
{
    // 与随机值 objc_debug_taggedpointer_obfuscator 进行异或来混淆
    uintptr_t value = (objc_debug_taggedpointer_obfuscator ^ ptr);

// ARM64架构会进行额外操作
#if OBJC_SPLIT_TAGGED_POINTERS
    if ((value & _OBJC_TAG_NO_OBFUSCATION_MASK) == _OBJC_TAG_NO_OBFUSCATION_MASK)
        return (void *)ptr;
    uintptr_t basicTag = (value >> _OBJC_TAG_INDEX_SHIFT) & _OBJC_TAG_INDEX_MASK;
    uintptr_t permutedTag = _objc_basicTagToObfuscatedTag(basicTag);
    value &= ~(_OBJC_TAG_INDEX_MASK << _OBJC_TAG_INDEX_SHIFT);
    value |= permutedTag << _OBJC_TAG_INDEX_SHIFT;
#endif
    return (void *)value;
}

与随机值objc_debug_taggedpointer_obfuscator进行异或来混淆，而这个随机数是在以前探索dyld读取image时的_read_images方法中的 initializeTaggedPointerObfuscator() 方法进行的生成

void _read_images(header_info **hList, uint32_t hCount, int totalClasses, int unoptimizedTotalClasses)
{
    ......

    if (DisableTaggedPointers) {
        disableTaggedPointers();
    }
    // 进程启动时初始化一个随机的值,用于混淆tagged pointer指针
    initializeTaggedPointerObfuscator();

    ......
}

2.1.2、tagged pointer解码

_objc_decodeTaggedPointer：objc源码中tagged pointer的 混淆解码方法

static inline uintptr_t
_objc_decodeTaggedPointer(const void * _Nullable ptr)
{
    uintptr_t value = _objc_decodeTaggedPointer_noPermute(ptr);
#if OBJC_SPLIT_TAGGED_POINTERS
    uintptr_t basicTag = (value >> _OBJC_TAG_INDEX_SHIFT) & _OBJC_TAG_INDEX_MASK;

    value &= ~(_OBJC_TAG_INDEX_MASK << _OBJC_TAG_INDEX_SHIFT);
    value |= _objc_obfuscatedTagToBasicTag(basicTag) << _OBJC_TAG_INDEX_SHIFT;
#endif
    return value;
}

随机数objc_debug_taggedpointer_obfuscator为全局静态变量，我们使用extern修饰，将其导出，自己实现一个解码函数，使用相同的值，将指针再次按位异或即可还原

objc源码中的解码我们无法拿来直接用，因此我们将内容拷贝出来加以修改，在自己的项目中当做一个解码函数，但要注意因为模拟器与真机架构不同，上边代码中也提到了ARM64架构下的处理更多，因此这个解码函数在真机下的修改方式更繁琐，直接给出使用代码（粘贴就完事了~）：

// 模拟器下解码函数
extern uintptr_t objc_debug_taggedpointer_obfuscator;
uintptr_t

// lz_objc_decodeTaggedPointer() 解码函数
lz_objc_decodeTaggedPointer(id ptr)
{
    return (uintptr_t)ptr ^ objc_debug_taggedpointer_obfuscator;
}

// 真机下解码函数
#define lz_OBJC_TAG_INDEX_MASK 0x7UL
#define lz_OBJC_TAG_INDEX_SHIFT 0

extern uintptr_t objc_debug_taggedpointer_obfuscator;
extern uint8_t objc_debug_tag60_permutations[8];

uintptr_t lz_objc_obfuscatedTagToBasicTag(uintptr_t tag) {
    for (unsigned i = 0; i < 7; i++)
        if (objc_debug_tag60_permutations[i] == tag)
            return i;
    return 7;
}

// lz_objc_decodeTaggedPointer() 解码函数
uintptr_t
lz_objc_decodeTaggedPointer(id ptr)
{
    uintptr_t value = (uintptr_t)ptr ^ objc_debug_taggedpointer_obfuscator;

    uintptr_t basicTag = (value >> lz_OBJC_TAG_INDEX_SHIFT) & lz_OBJC_TAG_INDEX_MASK;

    value &= ~(lz_OBJC_TAG_INDEX_MASK << lz_OBJC_TAG_INDEX_SHIFT);
    value |= lz_objc_obfuscatedTagToBasicTag(basicTag) << lz_OBJC_TAG_INDEX_SHIFT;

    return value;
}

static inline uintptr_t lz_objc_basicTagToObfuscatedTag(uintptr_t tag) {
    return objc_debug_tag60_permutations[tag];
}

// lz_objc_encodeTaggedPointer() 编码函数
void *
lz_objc_encodeTaggedPointer(uintptr_t ptr)
{
    uintptr_t value = (objc_debug_taggedpointer_obfuscator ^ ptr);

    uintptr_t basicTag = (value >> lz_OBJC_TAG_INDEX_SHIFT) & lz_OBJC_TAG_INDEX_MASK;
    uintptr_t permutedTag = lz_objc_basicTagToObfuscatedTag(basicTag);
    value &= ~(lz_OBJC_TAG_INDEX_MASK << lz_OBJC_TAG_INDEX_SHIFT);
    value |= permutedTag << lz_OBJC_TAG_INDEX_SHIFT;
    return (void *)value;
}

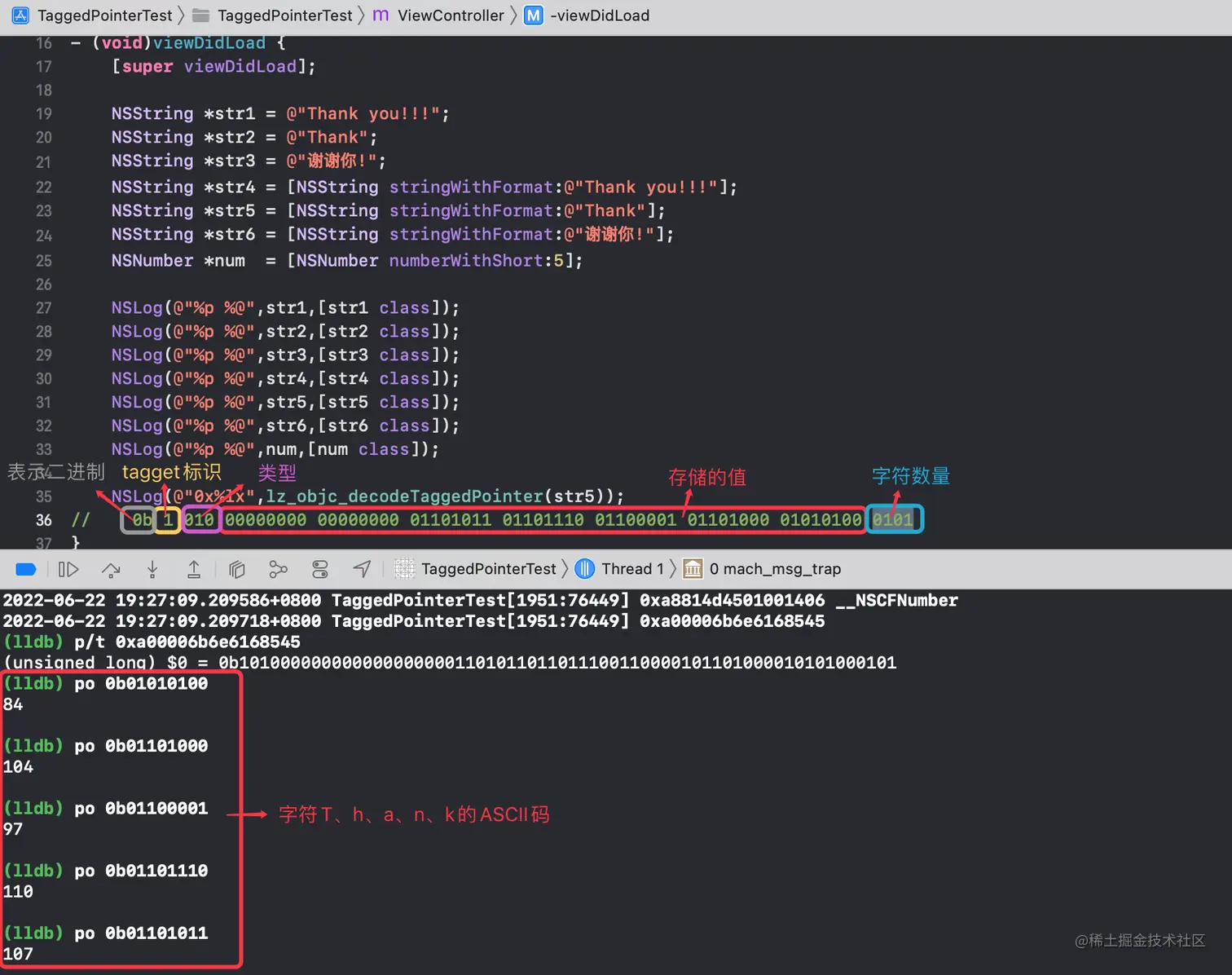

使用p/t命令打印二进制内容（图中为模拟器下读取方式，真机读取规则与模拟器不同）
- 0b表示二进制，将二进制数据分段打印（po命令）时也要在前边加上 0b
- 而且我们从图中可以看出，存储值的区域能容纳7个字符，>=7、<=9个时虽然还是 NSTaggedPointerString 类型，但会改变存储方式：
- Tagged Pointer 结构，在ARM64架构下：
  - 高地址第一位，标志位，表示该 isa 为 Tagged Pointer 类型，可在 objc_tag_index_t 中找到对应
```
enum objc_tag_index_t : uint16_t
#else
typedef uint16_t objc_tag_index_t;
enum
#endif
{
    // 60-bit payloads
    OBJC_TAG_NSAtom            = 0,
    OBJC_TAG_1                 = 1,
    OBJC_TAG_NSString          = 2,
    OBJC_TAG_NSNumber          = 3,
    OBJC_TAG_NSIndexPath       = 4,
    OBJC_TAG_NSManagedObjectID = 5,
    OBJC_TAG_NSDate            = 6,

    // 60-bit reserved
    OBJC_TAG_RESERVED_7        = 7,

    ......
}
```
  - 低地址最后三位，表示存储的类型，如：NSNumber、NSIndexPath、NSDate、NSString
  - 低地址4~7位，记录扩展信息，例如：存储 NSString 记录字符串长度、存储 NSNumber 记录基本数据类型的枚举值
  - 其余56位，用于存储值

2.2、引用计数

在前边探索alloc原理时我们探索过创建isa的方法initIsa，搜索流程：objc_alloc --> callAlloc --> _objc_rootAllocWithZone --> _class_createInstanceFromZone --> initIsa，在里边有一个extrc_rc就是用于记录对象的引用计数的

inline void
objc_object::initIsa(Class cls, bool nonpointer, UNUSED_WITHOUT_INDEXED_ISA_AND_DTOR_BIT bool hasCxxDtor)
{
    ASSERT(!isTaggedPointer());

    isa_t newisa(0);

    if (!nonpointer) {
        // 非nonpointer
        newisa.setClass(cls, this);
    } else {
        ASSERT(!DisableNonpointerIsa);
        ASSERT(!cls->instancesRequireRawIsa());

#if SUPPORT_INDEXED_ISA
        ASSERT(cls->classArrayIndex() > 0);
        newisa.bits = ISA_INDEX_MAGIC_VALUE;
        // isa.magic is part of ISA_MAGIC_VALUE
        // isa.nonpointer is part of ISA_MAGIC_VALUE
        newisa.has_cxx_dtor = hasCxxDtor;
        newisa.indexcls = (uintptr_t)cls->classArrayIndex();
#else
        newisa.bits = ISA_MAGIC_VALUE;
        // isa.magic is part of ISA_MAGIC_VALUE
        // isa.nonpointer is part of ISA_MAGIC_VALUE
#   if ISA_HAS_CXX_DTOR_BIT
        newisa.has_cxx_dtor = hasCxxDtor;
#   endif
        newisa.setClass(cls, this);
#endif
        // 创建isa,引用计数赋值为1
        newisa.extra_rc = 1;
    }

    isa = newisa;
}

储存对象的引用计数有下面几种情况：
- 非nonpointerIsa，直接存在sidetable中
- nonpointerIsa
  - 对象正在被释放，不做操作
  - extrc_rc 能存下，存在 extrc_rc 字段中
  - extrc_rc 存不下，将一半存到 sidetable 中，并将has_sidetable_rc标志位置为 true

2.2.1、nonpointerIsa（开启指针优化的指针）

现在大部分指针都是nonpointerIsa
非纯指针类型的 isa，isa 中包含了 类信息、对象的引⽤计数 等

2.2.2、retain、release原理

retain 底层搜索 objc_retain

__attribute__((aligned(16), flatten, noinline))
objc_retain(id obj)
{
    // 如果是 tagged pointer 就直接返回对象,也就是说无需引用计数管理
    if (obj->isTaggedPointerOrNil()) return obj;
    return obj->retain();
}

objc_retain 中的关键方法是 rootRetain

ALWAYS_INLINE id
objc_object::rootRetain(bool tryRetain, objc_object::RRVariant variant)
{
    if (slowpath(isTaggedPointer())) return (id)this;

    bool sideTableLocked = false;
    bool transcribeToSideTable = false;

    isa_t oldisa;
    isa_t newisa;

    oldisa = LoadExclusive(&isa.bits);

    if (variant == RRVariant::FastOrMsgSend) {
        // These checks are only meaningful for objc_retain()
        // They are here so that we avoid a re-load of the isa.
        if (slowpath(oldisa.getDecodedClass(false)->hasCustomRR())) {
            ClearExclusive(&isa.bits);
            if (oldisa.getDecodedClass(false)->canCallSwiftRR()) {
                return swiftRetain.load(memory_order_relaxed)((id)this);
            }
            return ((id(*)(objc_object *, SEL))objc_msgSend)(this, @selector(retain));
        }
    }

    if (slowpath(!oldisa.nonpointer)) {
        // a Class is a Class forever, so we can perform this check once
        // outside of the CAS loop
        if (oldisa.getDecodedClass(false)->isMetaClass()) {
            ClearExclusive(&isa.bits);
            return (id)this;
        }
    }

    do {
        transcribeToSideTable = false;
        newisa = oldisa;
        if (slowpath(!newisa.nonpointer)) {
            ClearExclusive(&isa.bits);
            if (tryRetain) return sidetable_tryRetain() ? (id)this : nil;
            else return sidetable_retain(sideTableLocked);
        }
        // don't check newisa.fast_rr; we already called any RR overrides
        // 对象正在被释放则直接返回
        if (slowpath(newisa.isDeallocating())) {
            ClearExclusive(&isa.bits);
            if (sideTableLocked) {
                ASSERT(variant == RRVariant::Full);
                sidetable_unlock();
            }
            if (slowpath(tryRetain)) {
                return nil;
            } else {
                return (id)this;
            }
        }
        uintptr_t carry;

        // 是nonpointerIsa,且 extra_rc 能容纳
        newisa.bits = addc(newisa.bits, RC_ONE, 0, &carry);  // extra_rc++

        if (slowpath(carry)) {
            // 是nonpointerIsa,但 extra_rc 容纳不下
            // newisa.extra_rc++ overflowed
            if (variant != RRVariant::Full) {
                ClearExclusive(&isa.bits);
                return rootRetain_overflow(tryRetain);
            }
            // Leave half of the retain counts inline and
            // prepare to copy the other half to the side table.
            if (!tryRetain && !sideTableLocked) sidetable_lock();
            sideTableLocked = true;
            transcribeToSideTable = true;
            // extra_rc改为只存一半引用计数
            newisa.extra_rc = RC_HALF;
            // 一半存到 sidetable 中,要打上标记
            newisa.has_sidetable_rc = true;
        }
    } while (slowpath(!StoreExclusive(&isa.bits, &oldisa.bits, newisa.bits)));

    if (variant == RRVariant::Full) {
        if (slowpath(transcribeToSideTable)) {
            // Copy the other half of the retain counts to the side table.
            // sidetable中存入剩余一半引用计数
            sidetable_addExtraRC_nolock(RC_HALF);
        }

        if (slowpath(!tryRetain && sideTableLocked)) sidetable_unlock();
    } else {
        ASSERT(!transcribeToSideTable);
        ASSERT(!sideTableLocked);
    }

    return (id)this;
}

release 底层搜索 objc_release，流程与retain相反，无需赘述，需要注意的是当引用计数减为0时，会向对象 发送dealloc消息

__attribute__((aligned(16), flatten, noinline))
void
objc_release(id obj)
{
    // 如果是 tagged pointer 就不做任何操作,无需引用计数管理
    if (obj->isTaggedPointerOrNil()) return;
    return obj->release();
}

ALWAYS_INLINE bool
objc_object::rootRelease(bool performDealloc, objc_object::RRVariant variant)
{
    ......

deallocate:
    // Really deallocate.
    ASSERT(newisa.isDeallocating());
    ASSERT(isa.isDeallocating());

    if (slowpath(sideTableLocked)) sidetable_unlock();

    __c11_atomic_thread_fence(__ATOMIC_ACQUIRE);

    if (performDealloc) {
        // 发送dealloc消息
        ((void(*)(objc_object *, SEL))objc_msgSend)(this, @selector(dealloc));
    }
    return true;
}

2.2.3、dealloc

dealloc 底层搜索 _objc_rootDealloc

inline void
objc_object::rootDealloc()
{
    if (isTaggedPointer()) return;  // fixme necessary?

    // 是nonpointer 并且同时满足以下条件时才会free
    if (fastpath(isa.nonpointer                     &&
                 // 没有弱引用
                 !isa.weakly_referenced             &&
                 // 没有关联对象
                 !isa.has_assoc                     &&
#if ISA_HAS_CXX_DTOR_BIT
                 // 没有C++的析构函数
                 !isa.has_cxx_dtor                  &&

#else
                 !isa.getClass(false)->hasCxxDtor() &&

#endif
                 // 没有 sidetable 借位
                 !isa.has_sidetable_rc))
    {
        assert(!sidetable_present());
        // 释放对象
        free(this);
    }
    else {
        // 调用C++析构函数、删除关联对象、清空散列表中引用计数信息、清空弱引用表中相关数据
        object_dispose((id)this);
    }
}

当 对象为nonpointerIsa，并且没有弱引用、没有关联对象、没有C++析构函数、没有sidetable借位 时才对对象进行释放，否则先将这些内容抹掉再free对象

iOS底层原理-内存管理
