视频解码

视频接封装
aac - pcm 交给gpu
h264 - yuv 交给扬声器

视频编码

pcm编码成aac
yuv编码成h264
增加封装信息

硬解码

解码芯片: 移动端SoC的视频硬解码靠的是SoC里的DSP芯片，不是GPU也不是CPU
指的是系统将flv(举个例子)文件分离成H.264视频数据流和aac音频数据流，然后再将H.264视频数据流转交给DSP芯片进行处理，DSP将处理好的一帧帧画面转交给GPU/CPU然后显示在屏幕上，这就是视频硬解码的过程

mediaCodec

它的目的就是调用dsp的接口，实现硬编码。

如何保证编解码的兼容性

先硬编解码，然后软编解码兜底。

视频编码的目的

从摄像头出来的yuv数据，虽然相比于rgb，有了部分压缩，但是从人眼的角度来看，仍然存在着帧内冗余和帧间冗余。

帧内冗余：每帧图片的每个像素点与其周围的像素点存在着高度相似性。帧间冗余：两帧图片很多内容相似。通过存储图片之间的运动矢量和原始图片，可以还原出相似的帧。

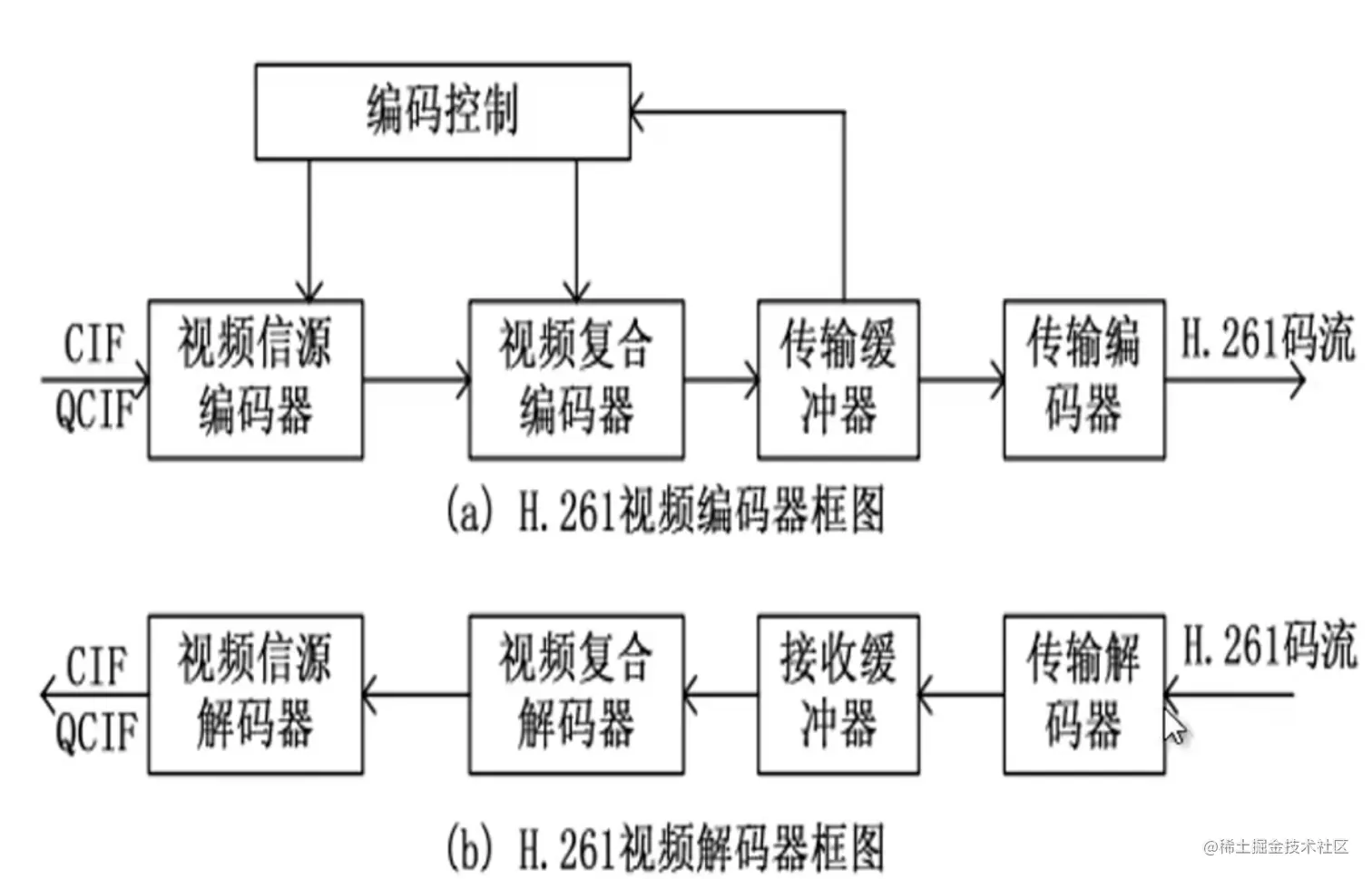

视频编码流程图

信源编码器

划分宏块
生成预测函数将每帧数据，按照宏块划分网格，以及生成预测函数。h264默认的宏块大小为16*16

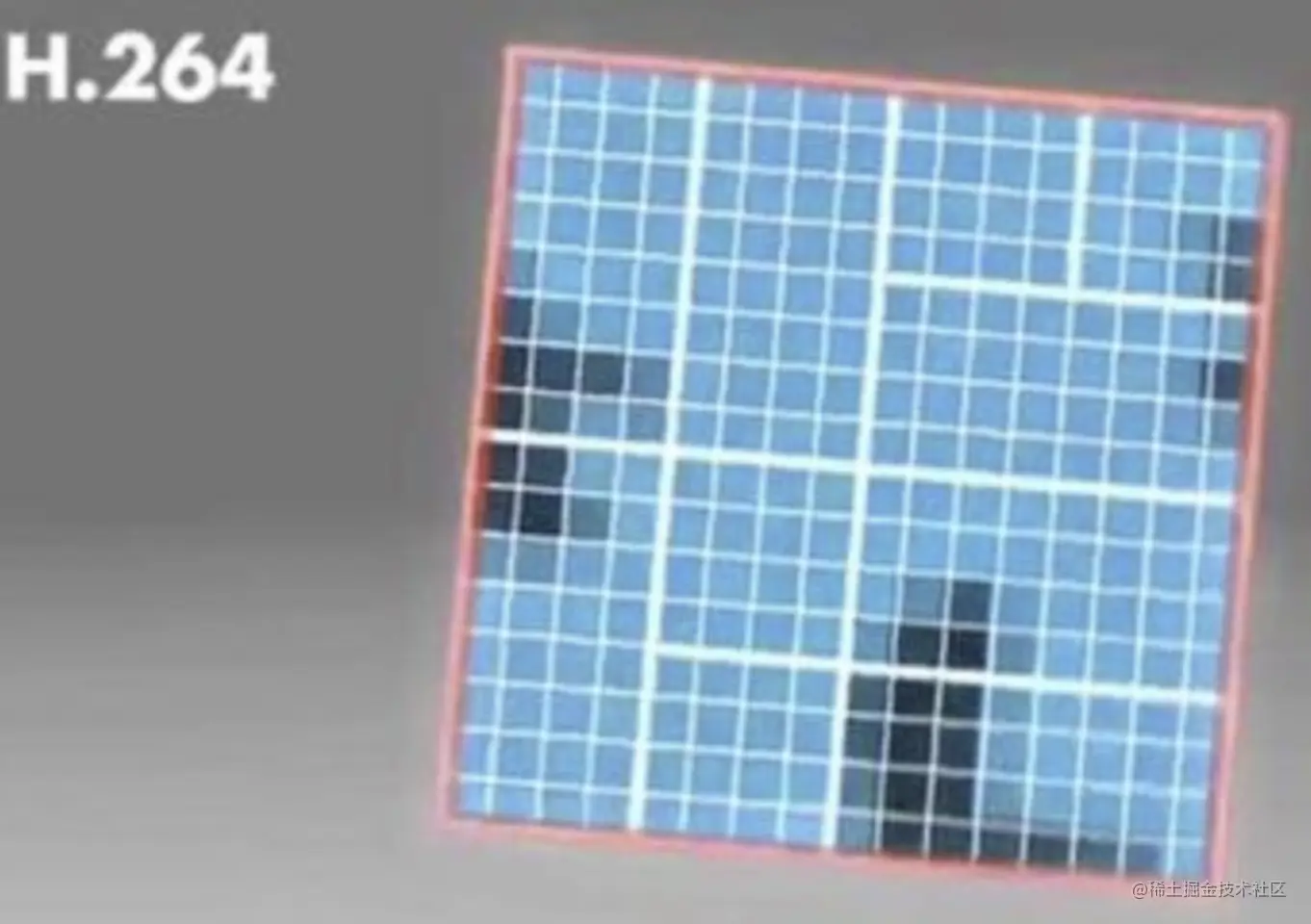

宏块

将一副图像数据，划分为n*n大小的网格，每个网格称为宏块

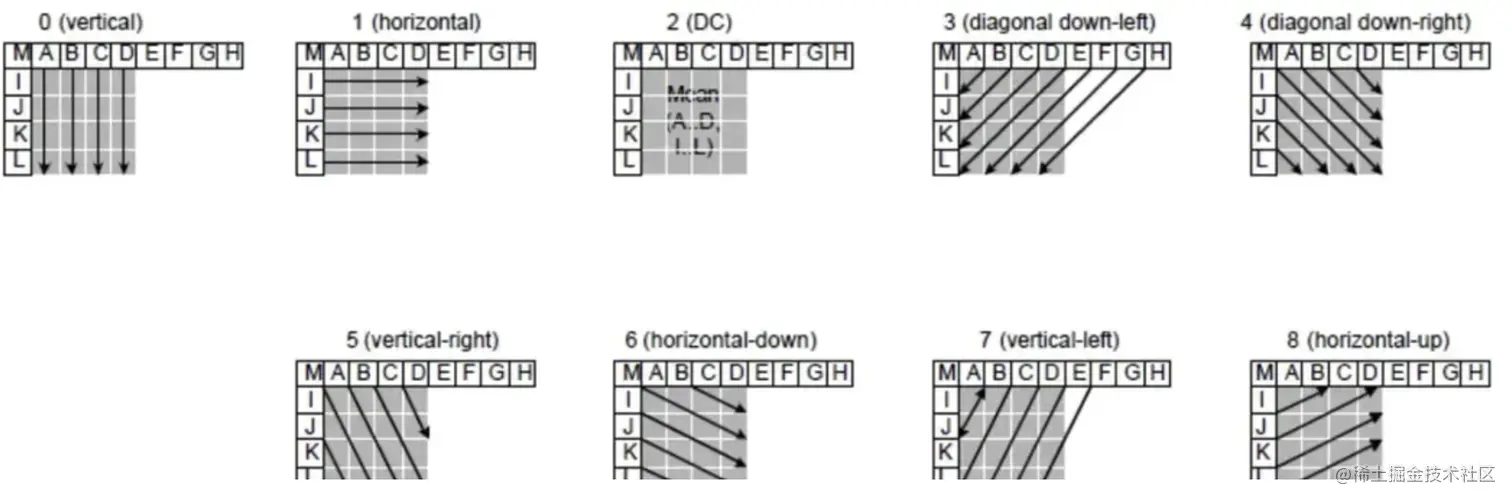

预测函数

由于每个宏块内部的内容非常相似，可以通过保存左边cl和上边ct像素，加上插值函数f的形式来推导出其余位置像素的值:

cij = f(cl , ct)

残差数据

每个宏块挑选好模式之后,我们就可以使用块预测模式.预测完了之后,它就得到一个张"预测图"，由预测图与原图数据存在着差异，这个差异数据称为残差数据。

DCT

DCT将残差数据做整数离散余弦变换，去掉数据的相关性，进一步压缩数据

视频复合编码器

整理残差数据

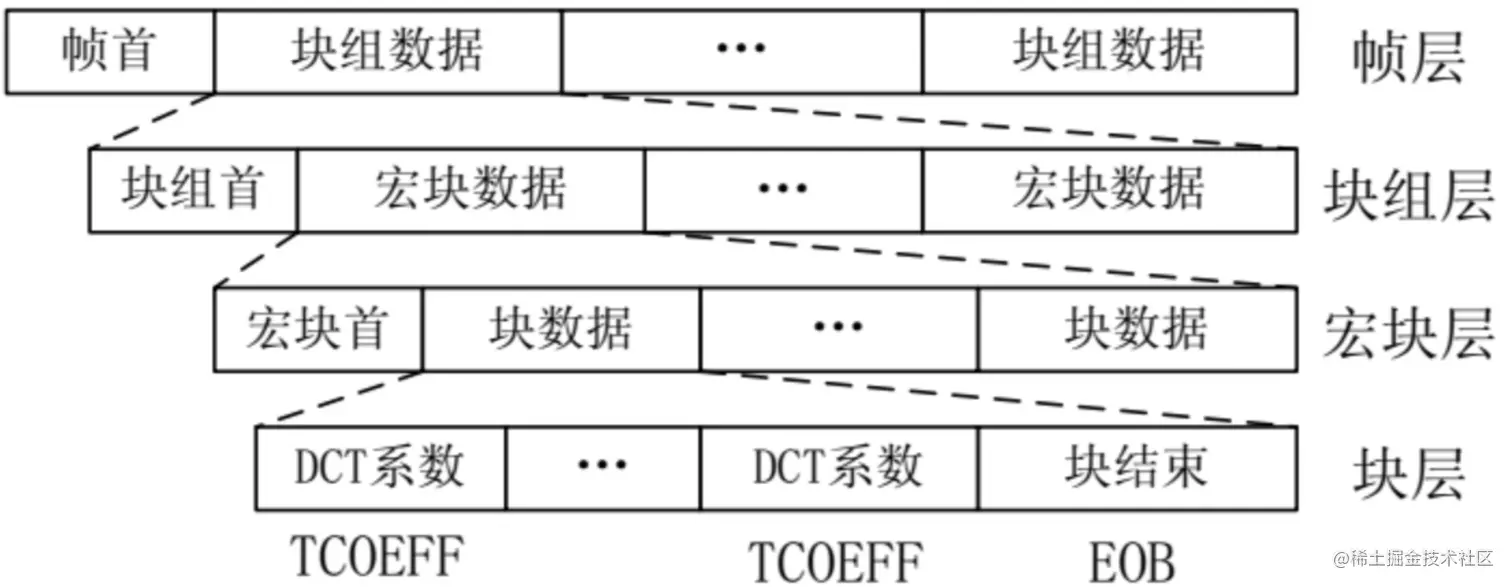

输出运动矢量视频复合编码器将每帧图像数据编排成四层结构，并通过熵编码对视频数据进一步压缩输出

传输缓冲器

传输缓冲器和码率控制器用于保证输出码流尽可能稳定。它的主要目的是为了缓存B帧。

传输编码器

传输编码器则用于视频数据的误码检测和纠正，以及最终输出为压缩后的二进制数据

视频编码结果

I帧：

帧内编码帧（intra picture）,I帧通常是每个GOP的第一帧。
GOP:两个I帧之间是一个图像序列，在一个图像序列中只有一个I帧。
可以独立解码

P帧：

前向预测编码帧(predictive-frame),存储与I帧差异信息的帧，也称为预测帧。实际上存储的是运动矢量和宏块
它的解码仅依赖I帧
当帧数据与最近的I帧相似程度低于70%时，编码成P帧

B帧：

双向预测内插编码帧（bi-directionalinterpolated prediction frame）,保存差异信息的百分比，也称为双向预测帧.
它的解码依赖前面的I帧和后面的P帧
当帧数据与最近的I帧相似程度高于70%时，编码成B帧。
硬编码中部分手机关闭了B帧的编码，它编码耗时较长。

一个简单的编码例子

第一帧数据到来，经过信源编码器，复合编码器，传输编码器被编码成I帧，输出到文件中
第二帧由于与第一帧非常相似，因此被交给复合编码器编码成B帧，进入到传输缓冲器，不会进入传输编码器
第三帧同样由于差异低于30%，被编码成B帧进入传输缓冲器，不会输出到文件
第四帧由于差异高于30%，编码成P帧，输出到文件，同时通知传输缓冲器，将B帧输出到文件。
在每个GOP编码结果文件中首帧一定是I帧，第二帧一定是P帧，所以输出一般都是IPBBBBB

DTS/PTS

DTS（英文全称Decoding Time Stamp）主要用于视频的解码，
PTS（Presentation Time Stamp）主要用于视频解码阶段进行视频的同步和输出

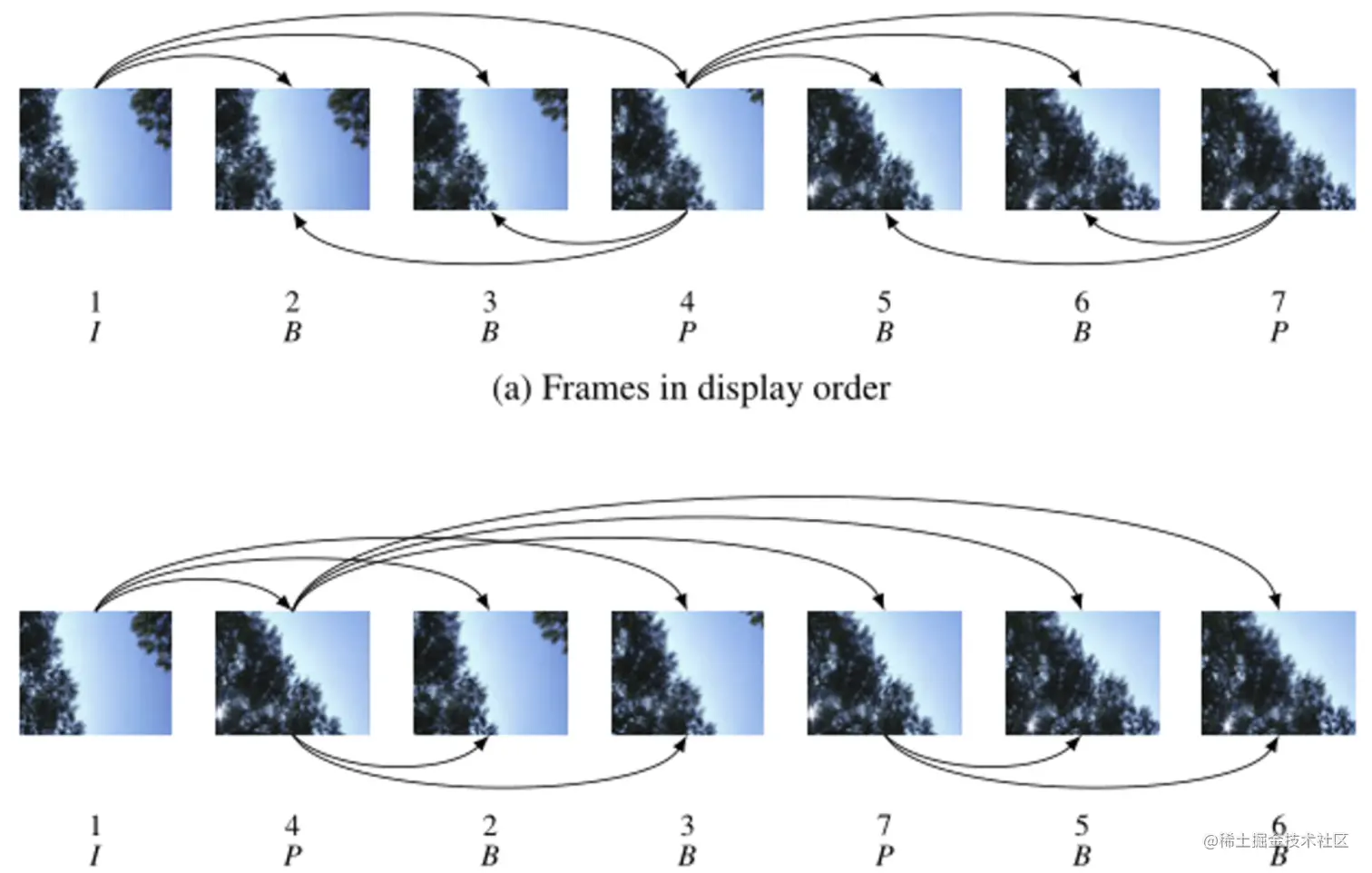

如图所示，码流顺序表示帧数据在文件的实际顺序，也是解码的顺序DTS。播放的时候，需要按照PTS同步。

编码的原始数据

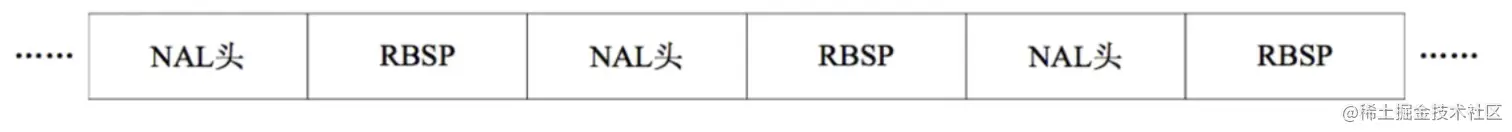

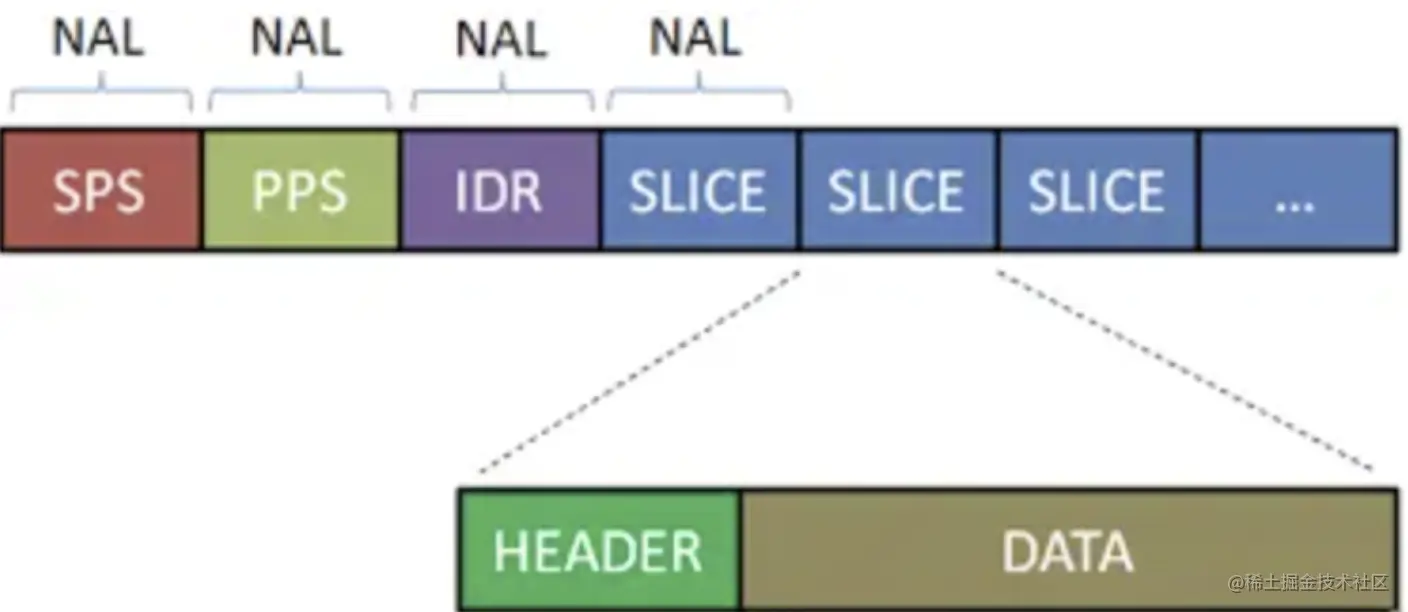

H.264 原始码流(又称为裸流)，是由NALU序列组成的，而它的功能分为两层:视频编码层(VCL, Video Coding Layer)和网络提取层(NAL, Network Abstraction Layer)。 VCL 数据即编码处理的输出，它表示被压缩编码后的视频数据序列。在 VCL 数据传输或存储之前，这些编码的 VCL 数据，先被映射或封装进 NAL 单元(以下简称 NALU，Nal Unit) 中。每个 NALU 包括一个原始字节序列负荷(RBSP, Raw Byte Sequence Payload)、一组对应于视频编码的 NALU 头部信息。RBSP 的基本结构是:在原始编码数据的后面填加了结尾比特。一个 bit“1”若干比特“0”，以便字节对齐
