封装与接封装

视频文件一般都是用一种封装格式封装起来的。视频文件里不光有视频，还有音频， 封装格式的作用就是把视频和音频打包起来。

封装格式

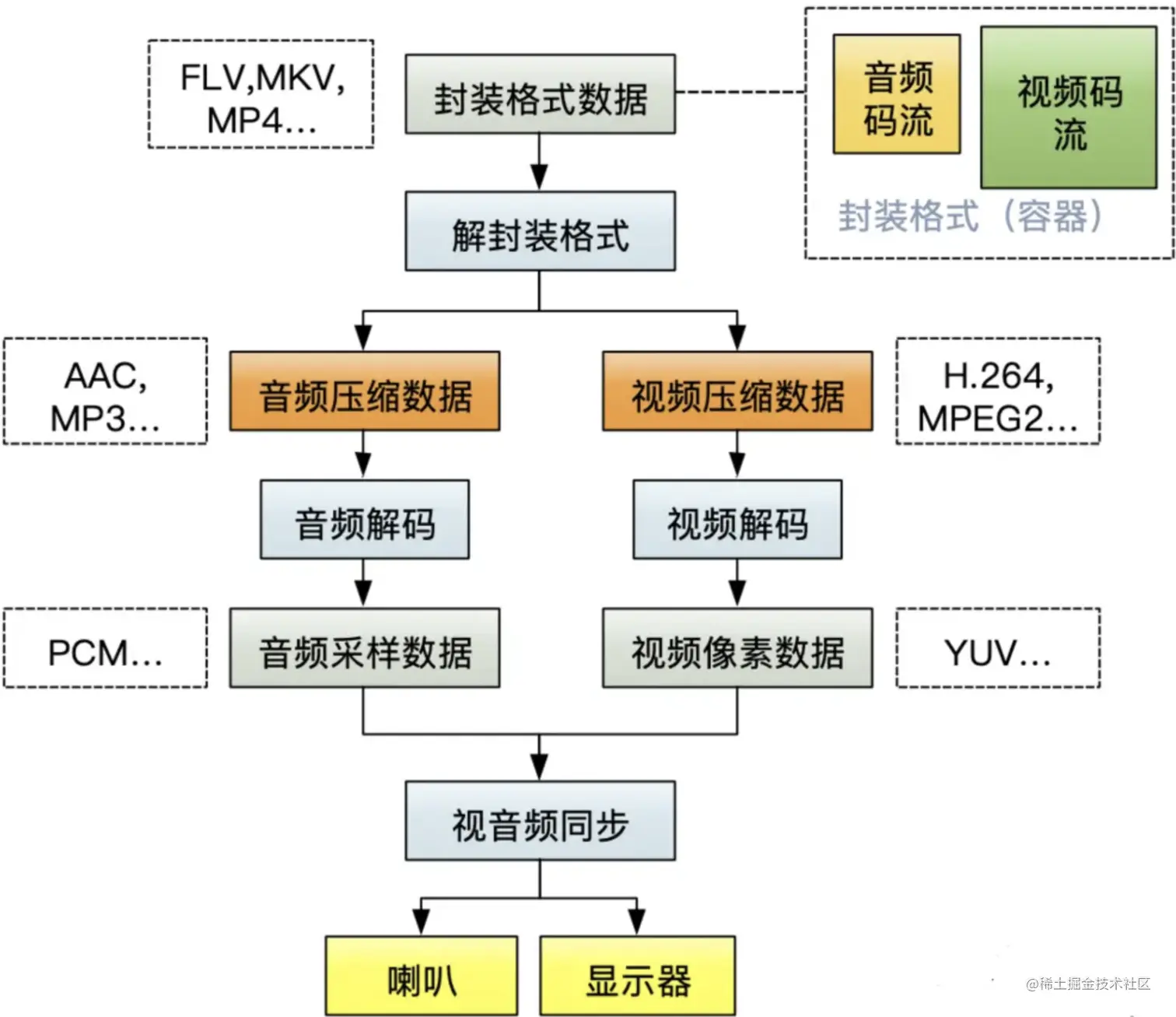

解封装过程


编码方式

所有编码方式的终极目的 压缩编码后数据总量的同时保持视频质量

视频编码

  • 将视频像素数据（RGB，YUV 等）压缩成视频码流，从而降低视频的数据量。
  • 目前主流的是h264/h265

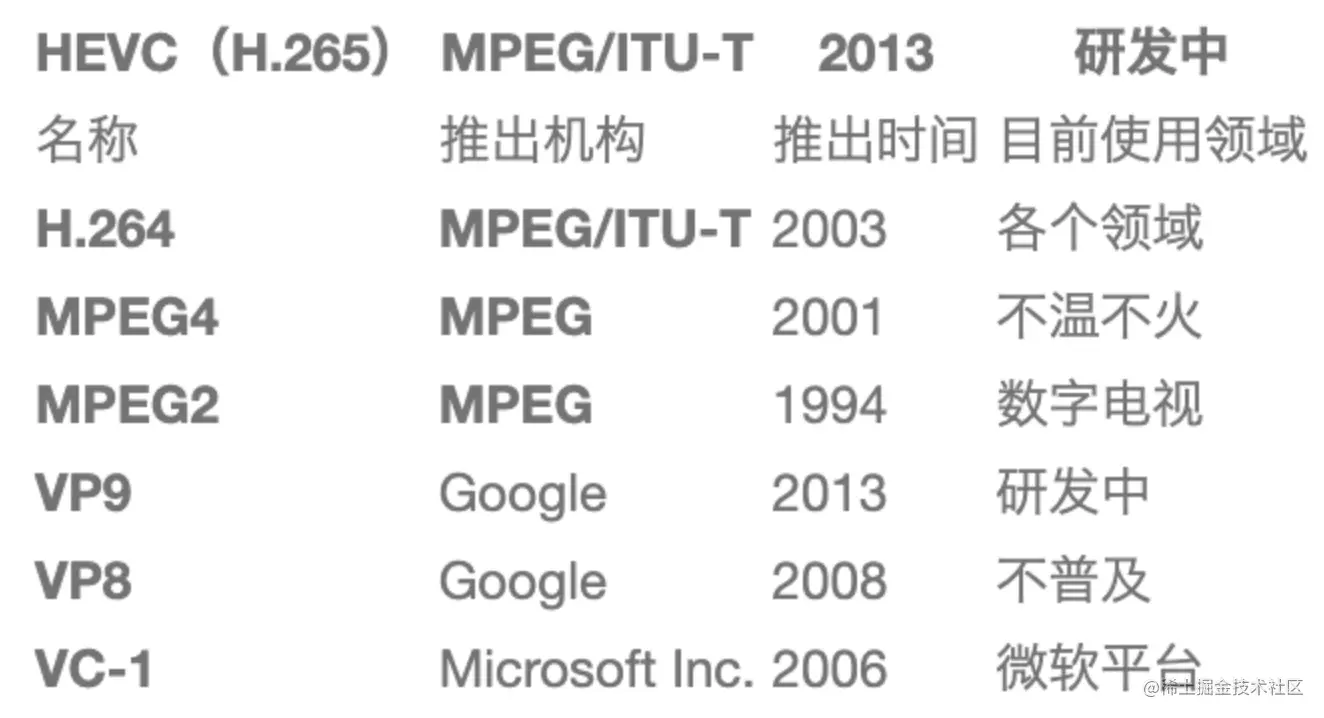

视频编码格式的说明

  • .H26x系列 由国际电传视讯联盟远程通信标准化组织(ITU-T)主导，包括 H.261、H.262、H.263、H.264、H.265。
    • .H261 用于老的视频会议或视频电话系统，之后的所有标准都基于它设计的。
    • .H262 等同于 MPEG-2 第二部分，使用在 DVD、SVCD 和大多数数字视频广播系统和有线分布系统中。
    • .H263 主要用于视频会议、视频电话和网络视频相关产品。比它之前的视频编码标准在性能上有了较大的提升。尤其是在低码率端，它可以在保证一定质量的前提下大大的节约码率。
    • .H264 等同于 MPEG-4 第十部分，也被称为高级视频编码(Advanced Video Coding，简称 AVC)，是一种视频压缩标准，一种被广泛使用的高精度视频的录制、压缩和发布格式。该标准引入了一系列新的能够大大提高压缩性能的技术，并能够同时在高码率端和低码率端大大超越以前的诸标准。
    • .H265 高效率视频编码(High Efficiency Video Coding，简称 HEVC)是一种视频压缩标准，是 H.264 的继任者。HEVC 被认为不仅提升图像质量，同时也能达到 H.264 两倍的压缩率（等同于同样画面质量下比特率减少了 50%），可支持 4K 分辨率甚至到超高画质电视，最高分辨率可达到 8192×4320（8K 分辨率），这是目前发展的趋势。
  • MPEG系列 由国际标准组织机构(ISO)下属的运动图象专家组(MPEG)开发。
    • MPEG-1 第二部分，主要使用在 VCD 上，有些在线视频也使用这种格式。该编解码器的质量大致上和原有的 VHS 录像带相当。
    • MPEG-2 第二部分，等同于H.262，使用在 DVD、SVCD 和大多数数字视频广播系统和有线分布系统中。
    • MPEG-4 第二部分，可以使用在网络传输、广播和媒体存储上。比起MPEG-2 第二部分和第一版的H.263，它的压缩性能有所提高。
    • MPEG-4 第十部分，等同于H.264，是这两个编码组织合作诞生的标准。

不选择H265的原因

  • iOS11.0之后才支持H265。
  • 相对于H264，H265对CPU造成的负荷更大，当然CPU发热更严重

音频编码

  • 将音频采样数据（PCM 等）压缩成音频码流，从而降低音频的数据量.
  • 目前主流的是mp3,aac


yuv与rgb

通常我们采用RGB模型来表示颜色，RGB模型中，每种颜色需要3个数字分别表示R、G、B，每个数字占用1个bit字节，这样总共需要24bits

为了压缩数据，结合人眼对于亮度敏感而对于色度不敏感的特性，提出了yuv颜色模型。在 YUV 中 Y 表示的是「亮度」，也就是灰阶值，U 和 V 则是表示「色度」

yuv与rgb转化公式

Cb、Cr的含义等同于U、V

Y = 0.299R + 0.587G + 0.114B
Cb = 0.564(B - Y)
Cr = 0.713(R - Y)

R = Y + 1.402Cr
G = Y - 0.344Cb - 0.714Cr
B = Y + 1.772Cb
复制代码

yuv444/422/420

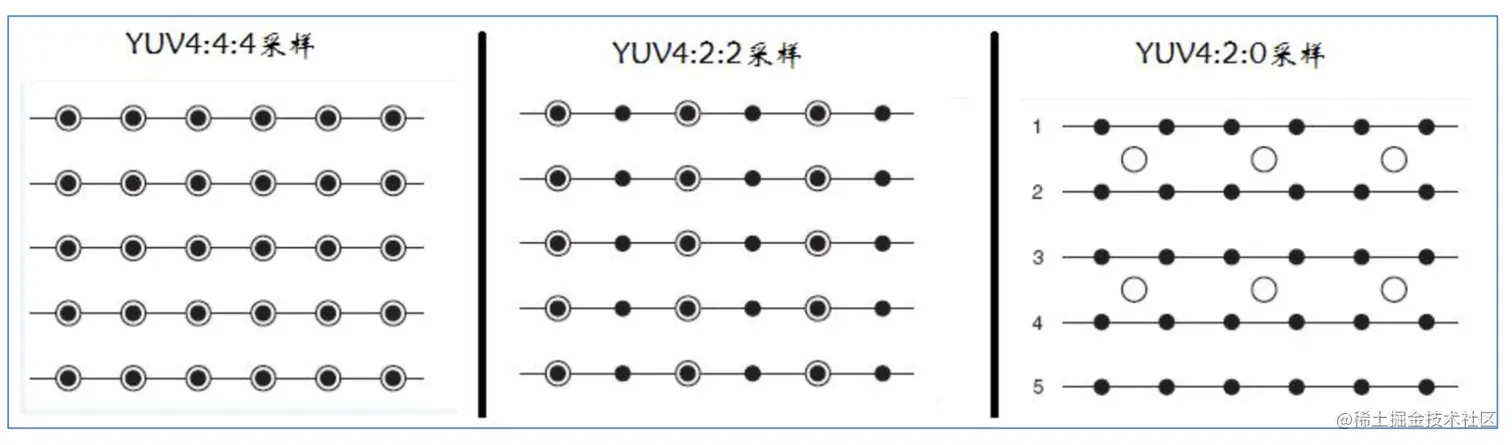

有了yuv颜色模型后，根据压缩原理，可以考虑将uv数据进行压缩。以黑点表示采样该像素点的Y分量，以空心圆圈表示采用该像素点的UV分量


实际编码过程中，一般采用yuv420作为颜色模型

yuv420的存储格式 nv21/nv12

  • nv21和nv12都属于yuv420的颜色模型的实际存储格式
  • 21和12的含义代表了uv的顺序，1表示u，2表示v。 nv12表示 y + uv nv21表示 y + vu
  • android 平台上摄像头采集的数据默认为nv21，而ios和windows上采集数据默认为nv12

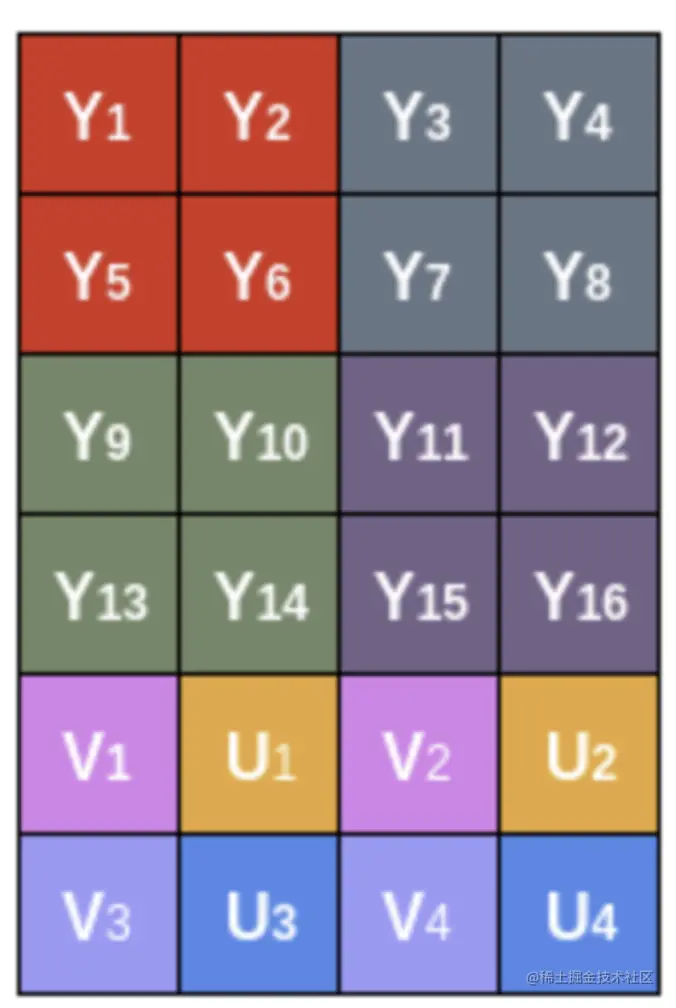

nv21

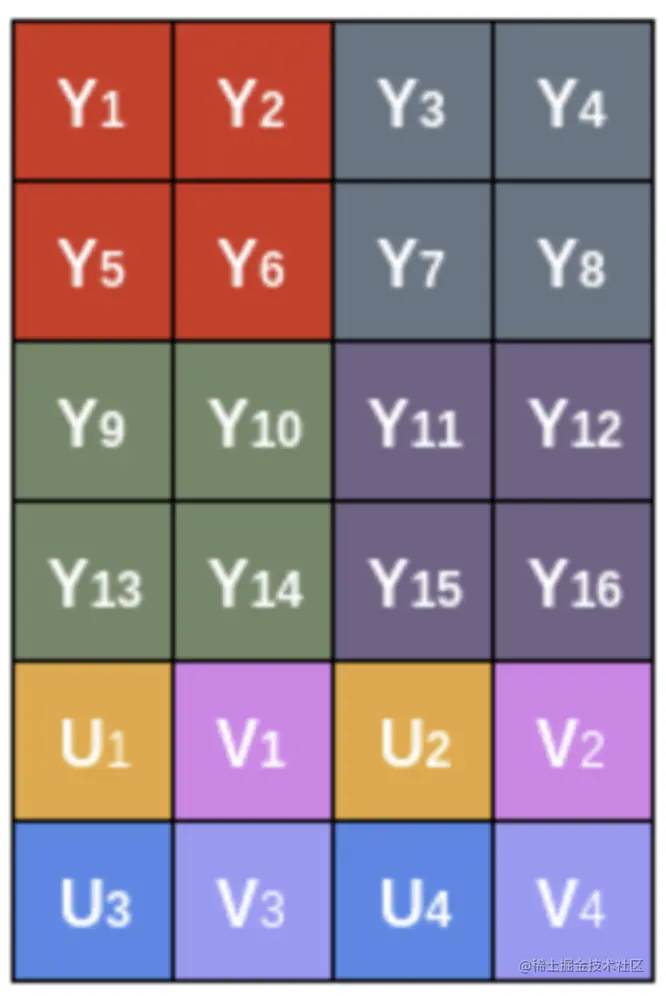

nv12


yuv420与rgb占用内存对比关系

设定宽高分别为 w, h ，

  • 对于rgb来说，占用内存大小为： 每个r,g,b分别用一个字节来表示，因此一个像素点需要的字节数为3
m = w * h * 3
  • 对于yuv420来说，y的个数为 w * h * 1 , u和v分别为 w * h * 1/4
m = w * h * 1 + w * h * 1/4 + w * h * 1/4
= w * h * 3/2

soc

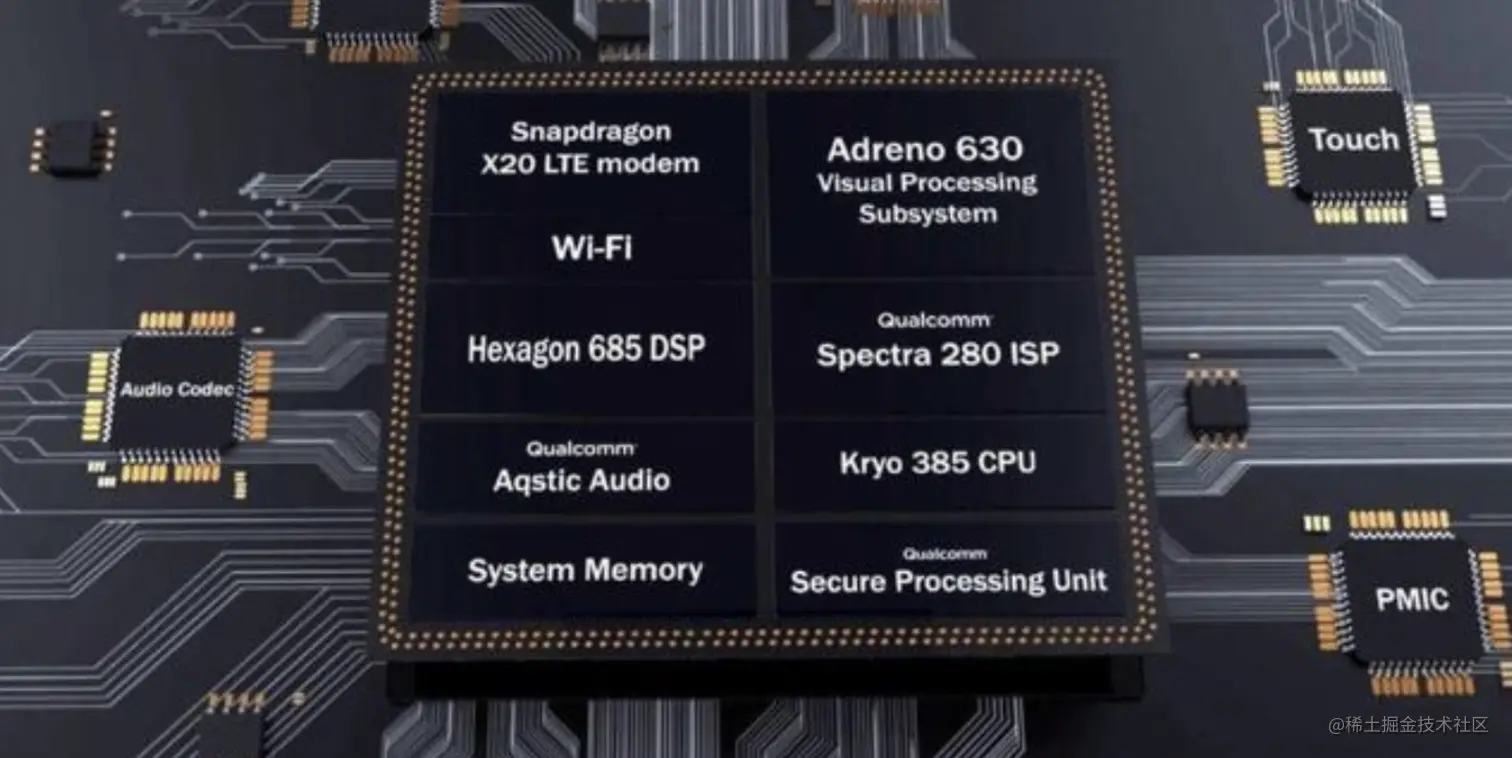

soc又称为片上系统 ，是手机的芯片的集合。包含cpu,gpu,wifi,dsp等。这里的重点在于dsp是一个独立的芯片，也是我们做硬解码的芯片。


h264码流结构

  • 码流结构是一系列NALU的序列单元，单元与单元之间用分隔符隔开，分隔符一般为0x00000001或者0x000001
  • 每个NALU 由NAL头和NAL体组成，NAL头能识别出后面的数据是I帧，p帧，B帧或者是sps,pps等，它是一个8位的标记位，NAL体是具体的帧的内容

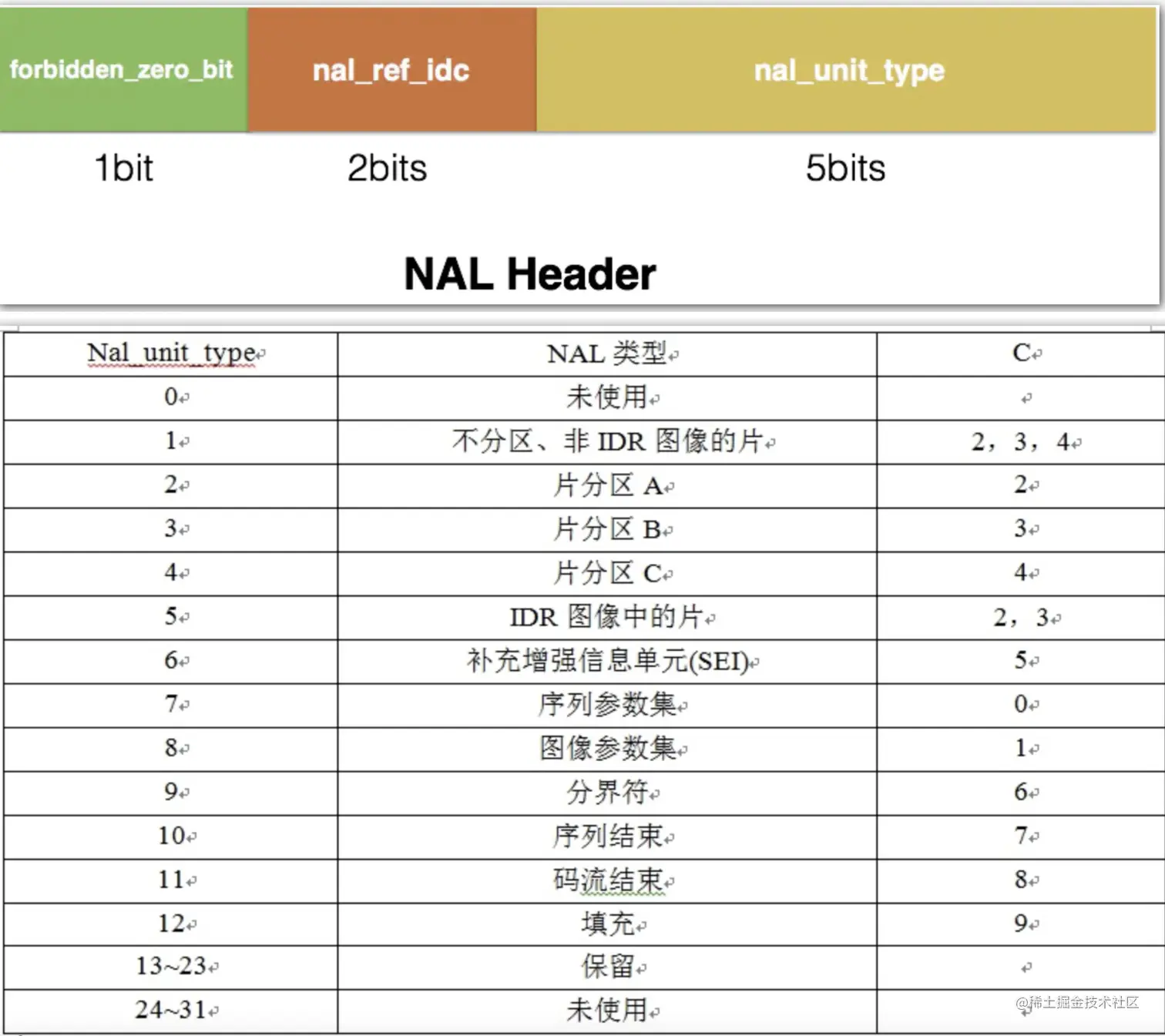

  • NAL头由三部分组成：禁止位，优先级和帧类型。禁止位表示后面的编码数据是否可用，用于丢弃错误的数据，0表示可用，1表示不可用，用1位存储；优先级代表数据在解码器中的解码优先级，比如sps/pps和i帧的优先级是最高的，一共4种优先级，用2位存储；后5位用于识别帧类型
