P2：电子计算机
一开始使用的是继电器
缺点：
1.磨损严重，基本一天一换，而有些重要运算要运行好几天
2.速度太慢
替代品：
热电子管，即真空管
优点：
1.真空管中没有会动的组件，意味着更少的磨损，每秒可开闭数千次
因此成为了无线电，长途电话等其他电子设备的基础，持续了将近半个世纪
缺点：
昂贵，脆弱
计算机开始使用真空管意味从机电转向电子，而机电为十进制，电子为二进制，因此计算机也从十进制转变为二进制
为了降低成本和大小，同时提高可靠性和速度，需要新的电子元件
晶体管
优点：
- 固态
- 很小
- 运算速度快
- 寿命长
P3布尔逻辑和逻辑门
计算机使用二进制的原因：
- 布尔代数的存在
- 为了不让信号夹杂混合
布尔代数中的NOT,AND,OR
NOT:短路，false->true,true->false
AND和OR懂得都懂
亦或：XOR
下图为XOR的输出表以及输出电路图
P4二进制
UNICODE 设计于1992年，解决了不同国家不同标准的问题
二进制已经接触的够多了，这里就不再多赘述了
P5算数逻辑单元(ALU)
ALU有2个单元，1个算数单元和1个逻辑单元
算数单元
负责计算机的所有数字操作，比如加减法
半加器，全加器是为了输出"总和""进位"
可以通过半加器和全加器的联用使用来完成两数之和
逻辑单元
AND,OR,NOT操作。可以通过用算数单元的特性来判断输入的数是否为0，A和B谁比较大等等逻辑判断
P6寄存器和内存
通过ALU的计算后需要通过内存(memory)进行存储
寄存器(很小的一块内存，能存一个值)
寄存器是CPU内部用来存放数据的一些小型存储区域，用来暂时存放参与运算的数据和运算结果
AND-OR锁存器：
有两个输入：
"设置"输入，把输出变成1
"复位"输入,把输出变成0
门锁：
数据输入线，负责传入数据
允许写入线：0表示没有开启内存服务，1表示开启了内存服务，此时能够记录数据输入线的值
特别的，对于多位寄存器，只需要一条允许写入线就足够了
当太多位时，这时候需要通过矩阵来解决太多根线的问题了
这时候，对于256位的存储，只要35根线，1条数据线，1条允许写入线，1条允许读取线，还有16行16列的线用于选择锁存器
内存的重要特性：可以随时访问任何位置,因此叫RAM(随机访问存储器)
RAM(随机访问存储器)：一大块内存，能在不同地址存大量数字
P7中央处理器(CPU)(重点)
用4个8位寄存器和2个特殊寄存器和RAM来制作一个CPU
寄存器用来临时存数据和操作数据
- —个寄存器追踪程序运行至到哪里了,我们叫它指令地址寄存器：存当前指令的内存地址
- 另一个寄存器存当前指令，叫指令寄存器
CPU的第一个阶段叫"取指令阶段"，负责拿到指令
首先，将指令地址寄存器连到RAM，再根据指令地址寄存器中内存地址的值对应RAM表中对应的DATA并传给指令寄存器
然后，解码阶段

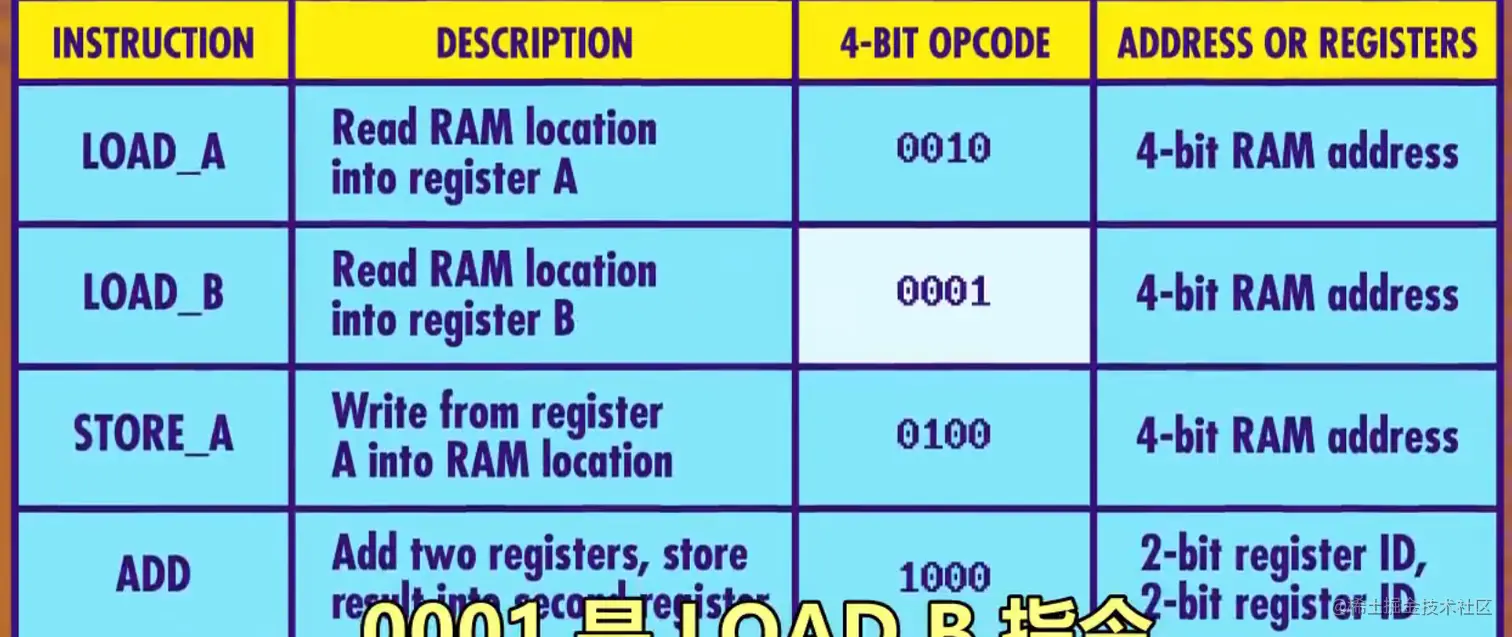

指令寄存器再将DATA对应的十进制数再传回，根据前四位配置相应的寄存器

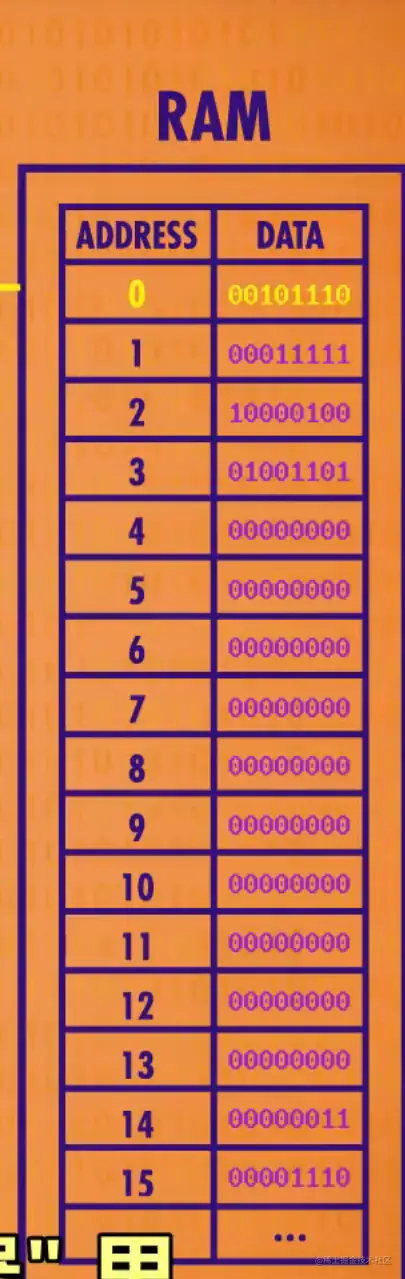

例子：指令地址寄存器的值为00000001，那么就在上上图中找ARRDESS 1对应的00011111，前四位为0001，对应寄存器B,后四位1111转为十进制为15，再在表中找15对应的二进制即00001110，将这串二进制数填入B寄存器就完成了
STORE_A 13:表示把A寄存器的值存到ADDRESS为13对应的DATA中，并存入内存
ADD B A:把B寄存器的值与A寄存器的值相加并覆盖掉A的值
控制单元
取指令->解码->执行
CPU和RAM之间用地址线，数据线和允许读/写线进行通信
P8指令和程序
CPU时一块硬件，可以被软件控制
指令和数据都是存在同一个内存里的
JUMP:承接上图
JUMP 2:跳到ADDRESS为2并执行里面的DATA，但此时会无限循环
JUMP NEGATIVE 2:此时会判断上一次结果是否为负，为负才会执行跳转到2
SUB B A: B-A并把结果存入A
例子：如下图所示
t：首先执行0,A变为11，执行1，B变为5，执行2，A=A-B=6。此时结果不为负数，因此3的跳转不成立。因此执行4.再执行2，A=A-B=1。此时结果不为负数，因此3的跳转不成立。因此执行4.再执行2，A=A-B=-4。此时结果为负数，跳转到5，A=A+B=1。再将A的值即1存入13并保存到内存中。再执行7推出程序。虽然只有7个指令，但CPU执行了13个指令
