前面我们实现了children的三种更新情况，分别是：

array变成text
text变成array
text变成text

这三种情况都是比较好处理的，但是还有一种情况，就是array变成array

这种情况就有讲究了，要用到diff算法

如果不使用diff算法，那么一个简单的实现思路就是遍历更新前的vnode的children中的所有孩子，每遍历一个就要在更新后的vnode.children中看看是否有变化，比如是否位置变化了，是否内容变化了，是否新增了，是否删除了等等，这样的话最终的时间复杂度将会是O(n^2)，是非常低效，几乎不可用的算法

而今天要讲的diff算法 -- 双端diff算法，能够把时间复杂度降低到O(n)，大大提高了运行效率首先介绍一下双端diff算法的原理

1. 双端 diff 算法

双端diff算法，顾名思义，就是从vnode.children的两端去进行对比，将左右两侧相同的vnode排除，不需要发生变化，只要找出中间发生了变化的vnode 因为很多时候我们对DOM的更新只是对中间部分的更新，对两端的更新的情况是相对少一些的，如果能够利用这个特点对其作出优化，那就能够一定程度上提高我们的children的更新效率双端diff算法原理.png 所以核心就是找出新旧children的中间的发生了变化的部分，那么这部分要怎么找呢？

2. 各种情况

首先是两种基本情况，从左端对比和从右端对比

2.1 左端对比


2.2 右端对比

类似地，右端对比就是找出右端第一个不同的位置右端对比.png 接下来还有四种简单情况

新的比旧的长的时候代表要新增结点
旧的比新的长的时候代表要删除结点

由于分为左端和右端对比，所以有如下四种情况

2.3 新的比旧的长 -- 右端创建


2.4 新的比旧的长 -- 左端创建


2.5 旧的比新的长 -- 右端删除


2.6 旧的比新的长 -- 左端删除

当左端对比结束后发现旧的比新的长，说明需要在左端删除结点


2.7 双端一样，处理中间差异


3. 实现左端对比

首先我们根据前面描述的第一种左端对比的情况，设计一个相应的demo，然后来实现左端对比，并通过demo进行验证由于我们要从左端开始对比，所以我们可以用一个指针i从新旧children的左端同时开始对比，一旦遇到不一样的就说明左端对比结束为了避免指针越过新旧children数组的索引，我们还需要有两个e1和e2指针，分别指向旧结点的末尾和新结点的末尾，并且严格控制i不能超过e1和e2

3.1 demo 场景

创建一个和之前描述图中一样的左端对比场景，旧结点为A、B、C，新节点为A、B、D、E 如果对比成功的话：

i应当停在索引为2的地方
e1索引为2
e2索引为3

// ==================== Case1: 左端对比 ====================
const prevChildrenCase1 = [
  h('p', { key: 'A' }, 'A'),
  h('p', { key: 'B' }, 'B'),
  h('p', { key: 'C' }, 'C'),
];

const nextChildrenCase1 = [
  h('p', { key: 'A' }, 'A'),
  h('p', { key: 'B' }, 'B'),
  h('p', { key: 'D' }, 'D'),
  h('p', { key: 'E' }, 'E'),
];

export const ArrayToArrayCase1 = {
  name: 'ArrayToArrayCase1',
  setup() {
    const toggleChildrenCase1 = ref(true);
    window.toggleChildrenCase1 = toggleChildrenCase1;

    return {
      toggleChildrenCase1,
    };
  },
  render() {
    return this.toggleChildrenCase1
      ? h('div', {}, prevChildrenCase1)
      : h('div', {}, nextChildrenCase1);
  },
};

3.2 key 属性的作用

key用于确保新旧结点是否是同一个结点比如下标索引为1的地方，尽管它们的类型是一样的，比如都是element类型的vnode，但是如果key不相同，说明已经不是同样的结点了，那么没必要再对它们的children进行对比了，因为已经是不同的结点了如果没有key这个属性的话，仅仅通过vnode.type来判断它们的类型相同的话，我们还需要进一步递归调用检查它们的children是否也相同，不相同的时候需要发生变化这也是为什么我们在vue中写v-for的时候需要添加一个key属性

3.3 找到双端 diff 算法的调用入口

首先我们要回到patchChildren函数，找到array -> array的地方

function patchChildren(n1, n2, container, parentComponent) {
  // n2 的 children 是 text 类型
  const prevShapeFlag = n1.shapeFlag;
  const { shapeFlag } = n2;
  const c2 = n2.children;

  if (shapeFlag & ShapeFlags.TEXT_CHILDREN) {
    // 新 children 是 text 类型
    if (prevShapeFlag & ShapeFlags.ARRAY_CHILDREN) {
      // 旧 children 是 array 类型 -- 从 array 变为 text

      // 卸载 array 的内容
      unmountChildren(n1.children);

      // 挂载 text 的内容
      hostSetElementText(container, c2);
    } else {
      // 旧 children 是 text 类型 -- 从 text 变为 text
      hostSetElementText(container, c2); // 直接修改文本内容即可
    }
  } else {
    // 新 children 是 array 类型
    if (prevShapeFlag & ShapeFlags.TEXT_CHILDREN) {
      // 旧 children 是 text 类型 -- 从 text 变为 array

      // 清空旧结点中的文本内容
      hostSetElementText(container, '');

      // 挂载新结点中 array 的内容
      mountChildren(c2, container, parentComponent);
+   } else {
+     // 旧 children 是 array 类型 -- 从 array 变为 array
+   }
  }
}

在这里面去编写双端diff算法，作为调用入口，实现一个patchKeyedChildren函数处理有key属性的vnode，接下来我们就去实现它

3.4 处理带有 key 属性的 children

首先要在patchKeyedChildren函数中获取到三个要用到的指针 -- i、e1和e2

function patchKeyedChildren(c1, c2) {
  let i = 0; // 从左端开始遍历新旧 children
  let e1 = c1.length - 1; // 指向旧 children 的末尾
  let e2 = c2.length - 1; // 指向新 children 的末尾
}

然后需要从左端开始进行对比，找出第一个不一样的结点

function patchKeyedChildren(c1, c2, container, parentComponent) {
  let i = 0; // 从左端开始遍历新旧 children
  let e1 = c1.length - 1; // 指向旧 children 的末尾
  let e2 = c2.length - 1; // 指向新 children 的末尾

  /**
   * @description 判断两个结点是否是相同结点
   * @param n1 vnode1
   * @param n2 vnode2
   * @returns 结点是否是同一个结点
   */
  const isSameVNodeType = (n1, n2) => {
    return n1.type === n2.type && n1.key === n2.key;
  };

  while (i <= e1 && i <= e2) {
    const n1 = c1[i];
    const n2 = c2[i];

    if (isSameVNodeType(n1, n2)) {
      // 新旧结点是同一个结点 -- 递归处理它们的 children 看看是否有变化
      patch(n1, n2, container, parentComponent);
    } else {
      // 遇到不相同的结点 -- 左端对比结束
      break;
    }

    i++;
  }

  console.log(i);
}

当遇到不是同一个vnode的时候，说明找到了第一个从左端开始数起的不同的vnode，于是我们就可以停止遍历了，这里我们可以先输出一下i，看看和预想的结果是否一样由于我们使用到了vnode.key，所以还需要给vnode加上key这个属性

export function createVNode(type, props?, children?) {
  const vnode = {
    type,
    props,
    children,
    shapeFlag: getShapeFlag(type),
    el: null,
    key: props?.key,
  };
  // ...
}

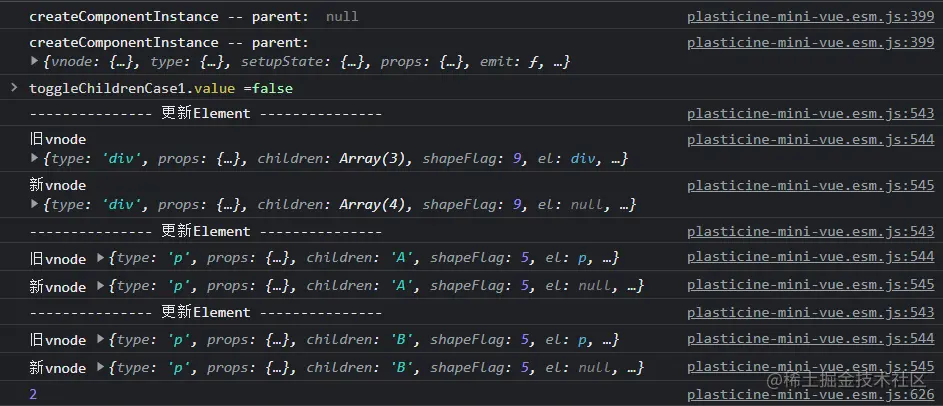

现在我们在控制台中将toggleChildrenCase1改成false，demo中的children就会渲染新的children，由于新旧children都是array类型的，所以会触发我们的patchKeyedChildren函数进行对比可以看到，对比了两次，第三次由于发现C和D是不相同的，所以不会调用patch去处理它们的children了，直接break退出，结束左端对比的流程并且输出的i === 2，与我们前面在demo场景中描述的预期情况一致，说明左端对比已经实现了

4. 实现右端对比

首先左端对比，遇到了左端第一个不相同的结点的时候，就退出循环，从右端开始对比，找出右端第一个不一样的结点所以我们需要在左端对比的下面再用一个循环从右端开始寻找

function patchKeyedChildren(c1, c2, container, parentComponent) {
  let i = 0; // 从左端开始遍历新旧 children
  let e1 = c1.length - 1; // 指向旧 children 的末尾
  let e2 = c2.length - 1; // 指向新 children 的末尾

  /**
   * @description 判断两个结点是否是相同结点
   * @param n1 vnode1
   * @param n2 vnode2
   * @returns 结点是否是同一个结点
   */
  const isSameVNodeType = (n1, n2) => {
    return n1.type === n2.type && n1.key === n2.key;
  };

  // 左端对比
  while (i <= e1 && i <= e2) {
    const n1 = c1[i];
    const n2 = c2[i];

    if (isSameVNodeType(n1, n2)) {
      // 新旧结点是同一个结点 -- 递归处理它们的 children 看看是否有变化
      patch(n1, n2, container, parentComponent);
    } else {
      // 遇到不相同的结点 -- 左端对比结束
      break;
    }

    i++;
  }

  // 右端对比
  while (i <= e1 && i <= e2) {
    const n1 = c1[e1];
    const n2 = c2[e2];

    if (isSameVNodeType(n1, n2)) {
      patch(n1, n2, container, parentComponent);
    } else {
      break;
    }

    e1--;
    e2--;
  }

  console.log(`i: ${i}, e1: ${e1}, e2: ${e2}`);
}

以前面右端对比的情况为例：右端对比.png 以该情况为例，首先会进行左端对比，由于第一个就已经不一样了，所以i应为0 之后就开始从右端对比，当遍历到下标为2，即第三个结点的时候，就应当让e1和e2停下测试一下是否能够完成右端对比

// ==================== Case2: 右端对比 ====================
const prevChildrenCase2 = [
  h('p', { key: 'C' }, 'C'),
  h('p', { key: 'D' }, 'D'),
  h('p', { key: 'E' }, 'E'),
  h('p', { key: 'F' }, 'F'),
  h('p', { key: 'G' }, 'G'),
];

const nextChildrenCase2 = [
  h('p', { key: 'E' }, 'E'),
  h('p', { key: 'H' }, 'H'),
  h('p', { key: 'C' }, 'C'),
  h('p', { key: 'F' }, 'F'),
  h('p', { key: 'G' }, 'G'),
];

export const ArrayToArrayCase2 = {
  name: 'ArrayToArrayCase2',
  setup() {
    const toggleChildrenCase2 = ref(true);
    window.toggleChildrenCase2 = toggleChildrenCase2;

    return {
      toggleChildrenCase2,
    };
  },
  render() {
    return this.toggleChildrenCase2
      ? h('div', {}, prevChildrenCase2)
      : h('div', {}, nextChildrenCase2);
  },
};

可以看到和预想的情况一样，所以右端对比也没问题

5. 新的比旧的多 -- 创建结点

当新的children比旧的多时，可能会在左端创建，也可能在右端创建

5.1 右端创建

首先处理一下在右端创建的情况新的比旧的长--右端创建.png 根据前面的左端右端对比，最i === 2，e1 === 1，e2 === 2 这种时候就是i > e1 && i <= e2的情形，遇到这种情况我们直接创建结点

function patchKeyedChildren(c1, c2, container, parentComponent) {
  let i = 0; // 从左端开始遍历新旧 children
  let e1 = c1.length - 1; // 指向旧 children 的末尾
  let e2 = c2.length - 1; // 指向新 children 的末尾

  /**
   * @description 判断两个结点是否是相同结点
   * @param n1 vnode1
   * @param n2 vnode2
   * @returns 结点是否是同一个结点
   */
  const isSameVNodeType = (n1, n2) => {
    return n1.type === n2.type && n1.key === n2.key;
  };

  // 左端对比
  while (i <= e1 && i <= e2) {
    const n1 = c1[i];
    const n2 = c2[i];

    if (isSameVNodeType(n1, n2)) {
      // 新旧结点是同一个结点 -- 递归处理它们的 children 看看是否有变化
      patch(n1, n2, container, parentComponent);
    } else {
      // 遇到不相同的结点 -- 左端对比结束
      break;
    }

    i++;
  }

  // 右端对比
  while (i <= e1 && i <= e2) {
    const n1 = c1[e1];
    const n2 = c2[e2];

    if (isSameVNodeType(n1, n2)) {
      patch(n1, n2, container, parentComponent);
    } else {
      break;
    }

    e1--;
    e2--;
  }

+  // 新的比旧的多
+  if (i > e1) {
+    if (i <= e2) {
+      // 右端创建结点
+      patch(null, c2[i], container, parentComponent);
+    }
+  }

  console.log(`i: ${i}, e1: ${e1}, e2: ${e2}`);
}

现在来看看对应的demo

// ==================== Case3: 新的比旧的多 ====================
const prevChildrenCase3 = [
  h('p', { key: 'A' }, 'A'),
  h('p', { key: 'B' }, 'B'),
];

const nextChildrenCase3 = [
  h('p', { key: 'A' }, 'A'),
  h('p', { key: 'B' }, 'B'),
  h('p', { key: 'C' }, 'C'),
];

export const ArrayToArrayCase3 = {
  name: 'ArrayToArrayCase3',
  setup() {
    const toggleChildrenCase3 = ref(true);
    window.toggleChildrenCase3 = toggleChildrenCase3;

    return {
      toggleChildrenCase3,
    };
  },
  render() {
    return this.toggleChildrenCase3
      ? h('div', {}, prevChildrenCase3)
      : h('div', {}, nextChildrenCase3);
  },
};

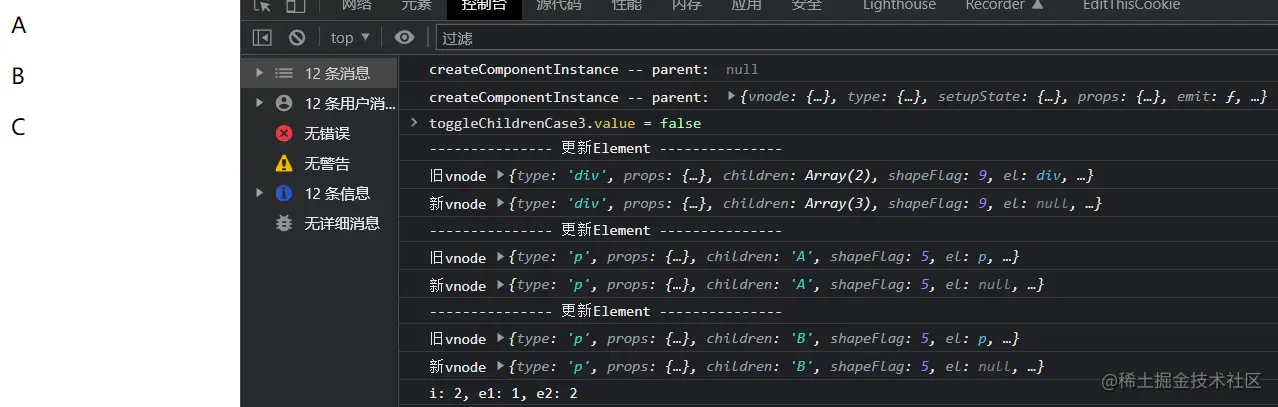

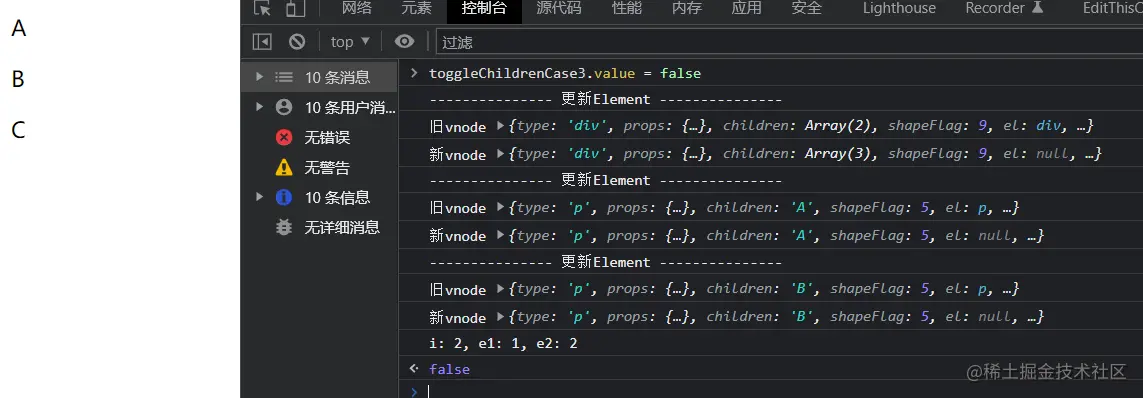

在更新之前，只有A B 而更新之后，则变成了A B C

5.2 左端创建

如果我们不改动我们的代码，直接让其处理左端添加结点的逻辑 demo 新的比旧的长--左端创建新结点.png

// ==================== Case4: 新的比旧的多 ====================
const prevChildrenCase4 = [
  h('p', { key: 'B' }, 'B'),
  h('p', { key: 'A' }, 'A'),
];

const nextChildrenCase4 = [
  h('p', { key: 'C' }, 'C'),
  h('p', { key: 'B' }, 'B'),
  h('p', { key: 'A' }, 'A'),
];

export const ArrayToArrayCase4 = {
  name: 'ArrayToArrayCase4',
  setup() {
    const toggleChildrenCase4 = ref(true);
    window.toggleChildrenCase4 = toggleChildrenCase4;

    return {
      toggleChildrenCase4,
    };
  },
  render() {
    return this.toggleChildrenCase4
      ? h('div', {}, prevChildrenCase4)
      : h('div', {}, nextChildrenCase4);
  },
};

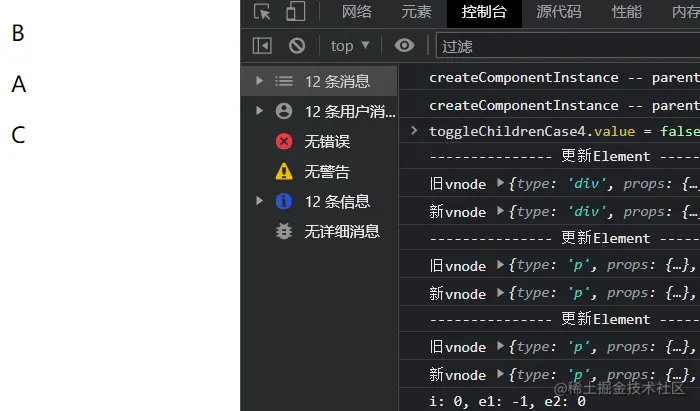

可以看到，本该在B A之前添加一个C才对，但是现在却是在B A之后添加了一个C 这明显不符合更新的逻辑，这是因为我们调用patch添加新节点的时候，是调用hostInsert，直接简单粗暴添加到数组的最后的，并没有提供插入到指定位置的功能所以这里我们应该扩展一下hostInsert接口，增加能够插入到指定位置的特性，这个指定位置就叫做锚点（anchor) 我们的锚点定义为vnode，在数组中找到锚点vnode，在该vnode之前进行插入，从当前这个例子可以看出，我们应当在第e2 + 1这个vnode之前插入新节点，因为e2总是会指向第一个与e1不同的结点处，在e2 + 1处插入，也就是在原本和e1相同的位置之前插入新节点比如n1是B A，n2是C B A，则e2指向0，e1指向-1此时应当在B的前面插入新节点，也就是e2 + 1之前插入新节点，所以锚点应当定位e2 + 1处的el

// 新的比旧的多 -- 创建结点
if (i > e1) {
  if (i <= e2) {
    // 确定插入位置
    const nextPos = e2 + 1;
    // 确定锚点 -- 在锚点之前插入新增结点
    const anchor = nextPos > c2.length ? null : c2[nextPos].el;
    patch(null, c2[i], container, parentComponent, anchor);
  }
}

这里给patch函数添加了一个anchor参数，添加后需要修改用到了patch函数的地方其中最关键的是在render中调用patch的时候需要传递该参数为null，表明参数为空，因为对于render函数来说，此时整个vnode.children中什么都没有，就是需要在最后创建结点，所以没必要传入锚点

function render(vnode: any, container: any) {
  // 调用 patch
  patch(null, vnode, container, null, null);
}

最后还需要修改runtime-dom中insert的实现，将元素添加到锚点之前（如果有传入锚点的话）

function insert(child, parent, anchor) {
  parent.insertBefore(child, anchor || null);
}

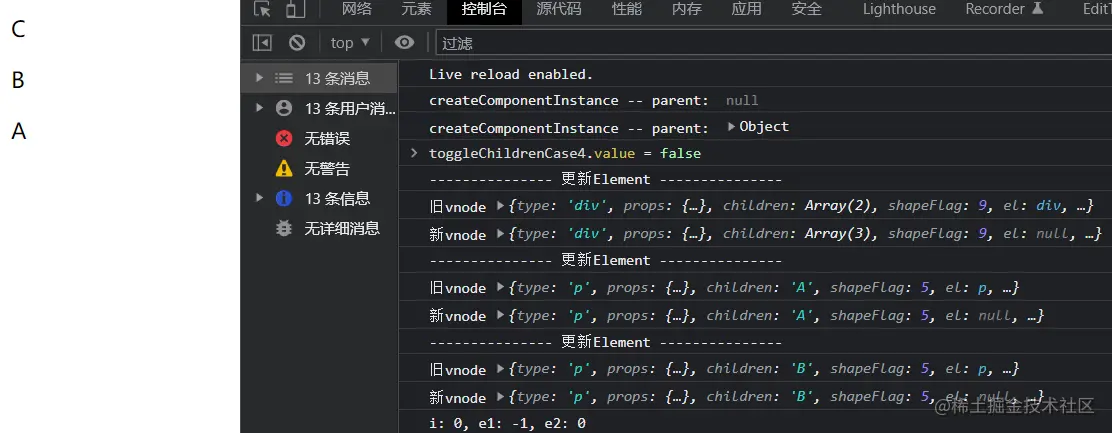

这样整个过程就完成啦，现在看看demo的效果可以看到，插入的顺序是正确的，在B A之前插入了新增元素C

5.3 bug 修复 -- 右端创建错误

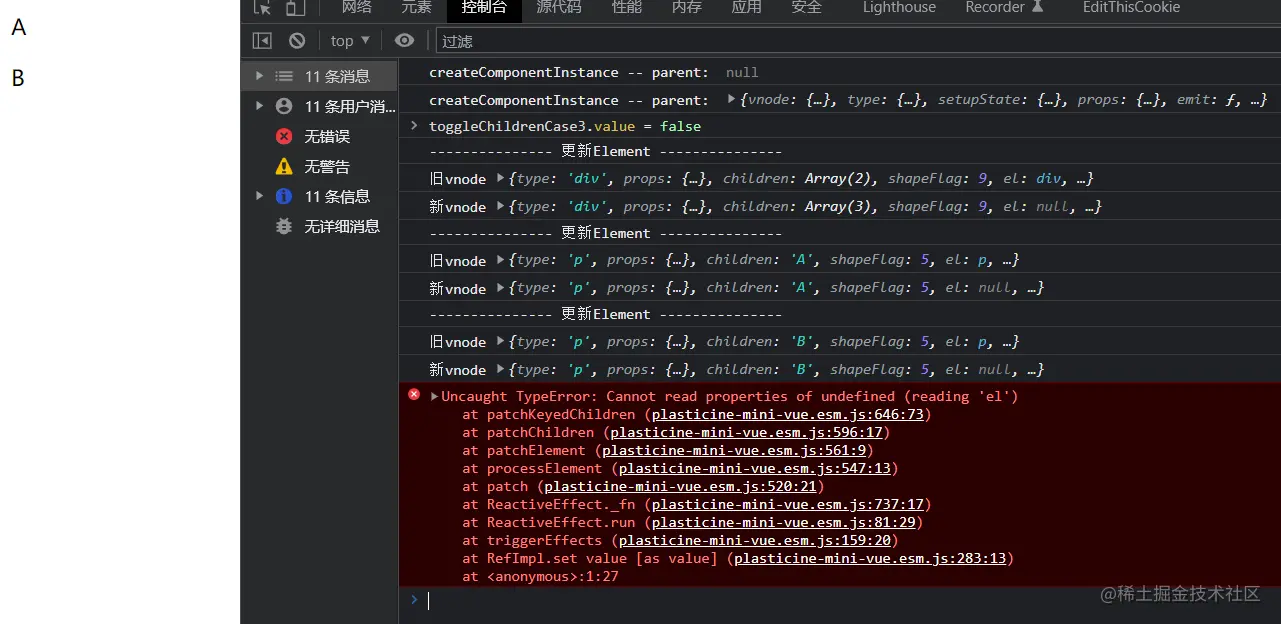

我们现在实现了左端创建结点的功能，但是别忘了要检查一下之前已经实现的右端创建结点是否正常，说不定会被我们新实现的左端创建给影响了果不其然，真的影响到了已经实现好的右端创建功能了，那肯定是刚刚我们新增的代码出问题了，也就是新增的anchor有问题

const nextPos = e2 + 1;
const anchor = nextPos > c2.length ? null : c2[nextPos].el;

很明显我们的anchor忽略了nextPos === c2.length的情况，当nextPos为c2.length时，发生了数组下标索引越界，导致无法获取到c2[nextPos].el，所以我们可以加上一个等号即可这里为了和vue3源码统一，vue3中用的是<的判断逻辑而不是>=，相当于进行一个取反操作

const anchor = nextPos < c2.length ? c2[nextPos].el : null;

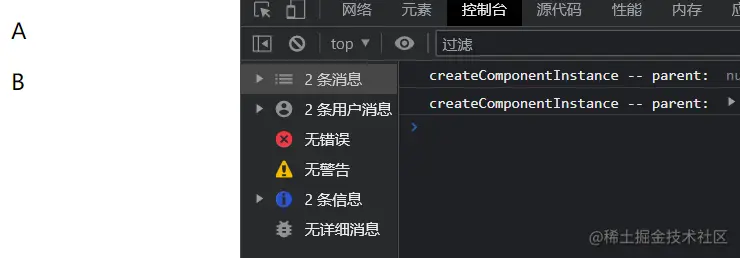

现在无论是左端创建还是右端创建都是正常的了！

5.4 创建多个结点

事实上新节点可能有多个，所以会创建多次，所以我们的patch应当调用多次，直到i > e2为止现在我们修改demo，更新后的children是在左端插入三个新元素

const prevChildrenCase4 = [
  h('p', { key: 'B' }, 'B'),
  h('p', { key: 'A' }, 'A'),
];

const nextChildrenCase4 = [
  h('p', { key: 'E' }, 'E'),
  h('p', { key: 'D' }, 'D'),
  h('p', { key: 'C' }, 'C'),
  h('p', { key: 'B' }, 'B'),
  h('p', { key: 'A' }, 'A'),
];

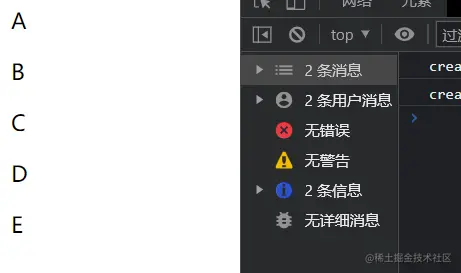

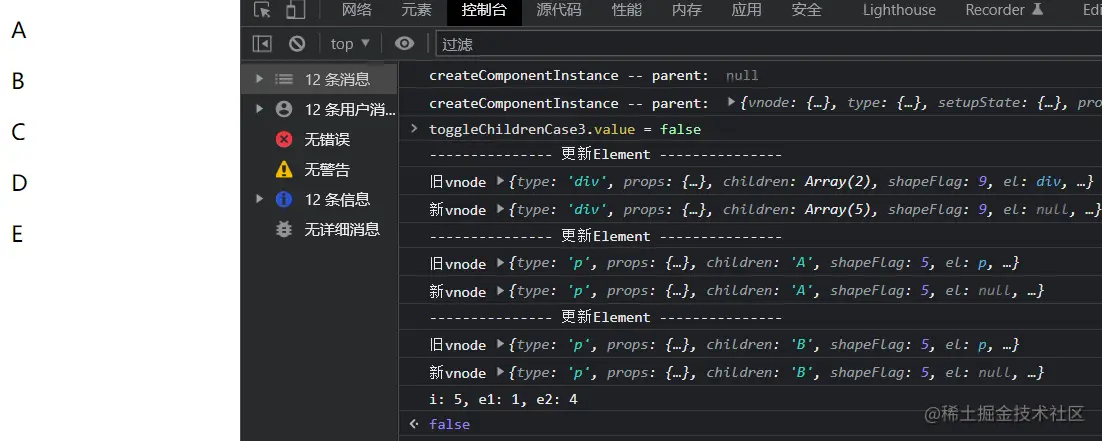

看看能否成功可以看到没问题，那么右端添加三个新元素呢？可以看到也没问题

6. 旧的比新的多 -- 删除结点

6.1 右端删除

右端删除时，对应的指针指向为：删除右端结点--遍历完毕后的指针指向.png 可以看到，此时的i已经不再是小于e1了，而是和它相等，事实上如果说原来是A B C D，后来是A B的话，则有i < e1，所以触发右端删除的条件应当是i <= e1，但是最基本的前提必须是i在e2的右边

if (i > e1) {
  // 新的比旧的多 -- 创建结点
  if (i <= e2) {
    // 确定插入位置
    const nextPos = e2 + 1;
    // 确定锚点 -- 在锚点之前插入新增结点
    const anchor = nextPos < c2.length ? c2[nextPos].el : null;
    while (i <= e2) {
      patch(null, c2[i], container, parentComponent, anchor);
      i++;
    }
  }
} else if (i > e2) {
  // 旧的比新的多 -- 删除结点
  while (i <= e1) {
    hostRemove(c1[i].el);
    i++;
  }
}

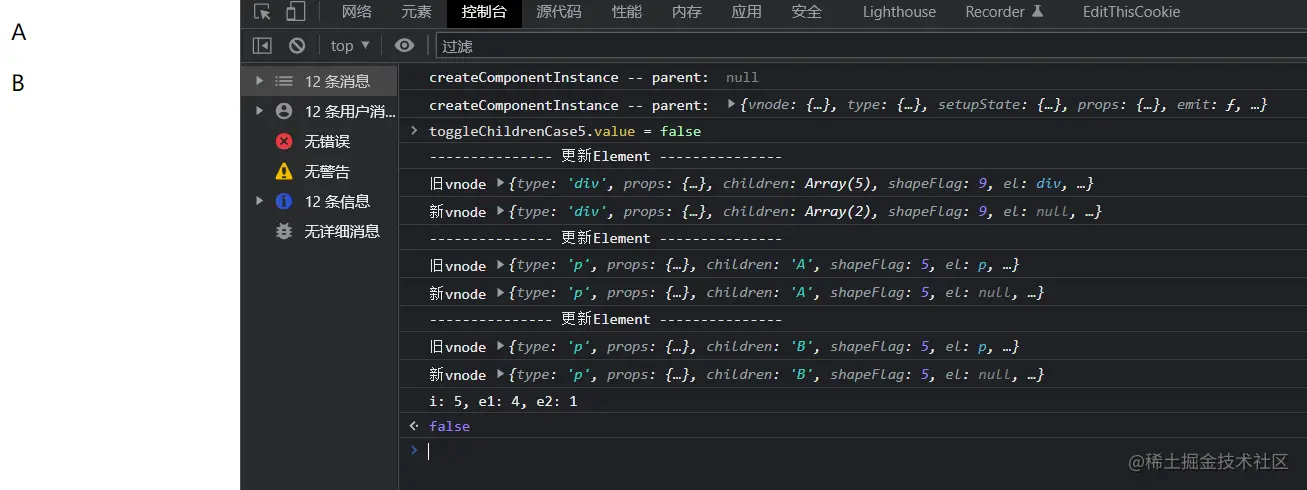

这就是核心逻辑了，当遇到需要删除的时候，直接调用hostRemove，也就是渲染器实现的remove函数去处理元素的删除逻辑可以看到右端删除成功

6.2 左端删除

左端删除时的指针指向：删除左端结点--遍历完毕后的指针指向.png 可以看到，此时仍然是i > e2，且i <= e1所以上面右端删除的逻辑同样适用于左端删除 demo

// ==================== Case6: 新的比旧的多 -- 左端删除 ====================
const prevChildrenCase6 = [
  h('p', { key: 'E' }, 'E'),
  h('p', { key: 'D' }, 'D'),
  h('p', { key: 'C' }, 'C'),
  h('p', { key: 'B' }, 'B'),
  h('p', { key: 'A' }, 'A'),
];

const nextChildrenCase6 = [
  h('p', { key: 'B' }, 'B'),
  h('p', { key: 'A' }, 'A'),
];

export const ArrayToArrayCase6 = {
  name: 'ArrayToArrayCase6',
  setup() {
    const toggleChildrenCase6 = ref(true);
    window.toggleChildrenCase6 = toggleChildrenCase6;

    return {
      toggleChildrenCase6,
    };
  },
  render() {
    return this.toggleChildrenCase6
      ? h('div', {}, prevChildrenCase6)
      : h('div', {}, nextChildrenCase6);
  },
};

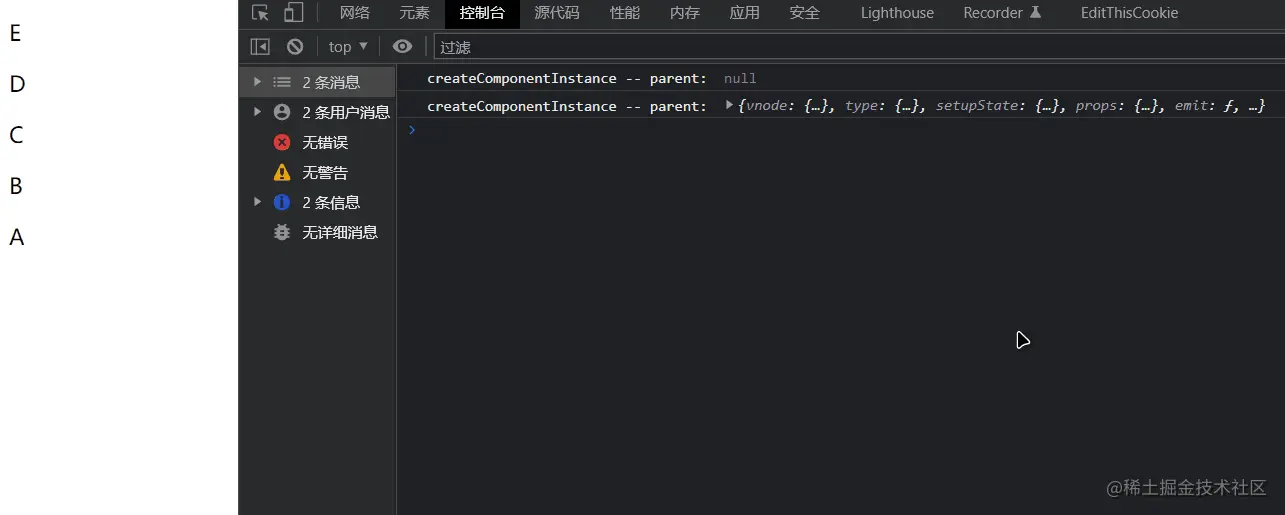

左端删除元素.gif 可以看到确实是通用的

现在的篇幅已经太长了，还剩下一个中间对比的处理，将会放在下一篇文章进行讲解
