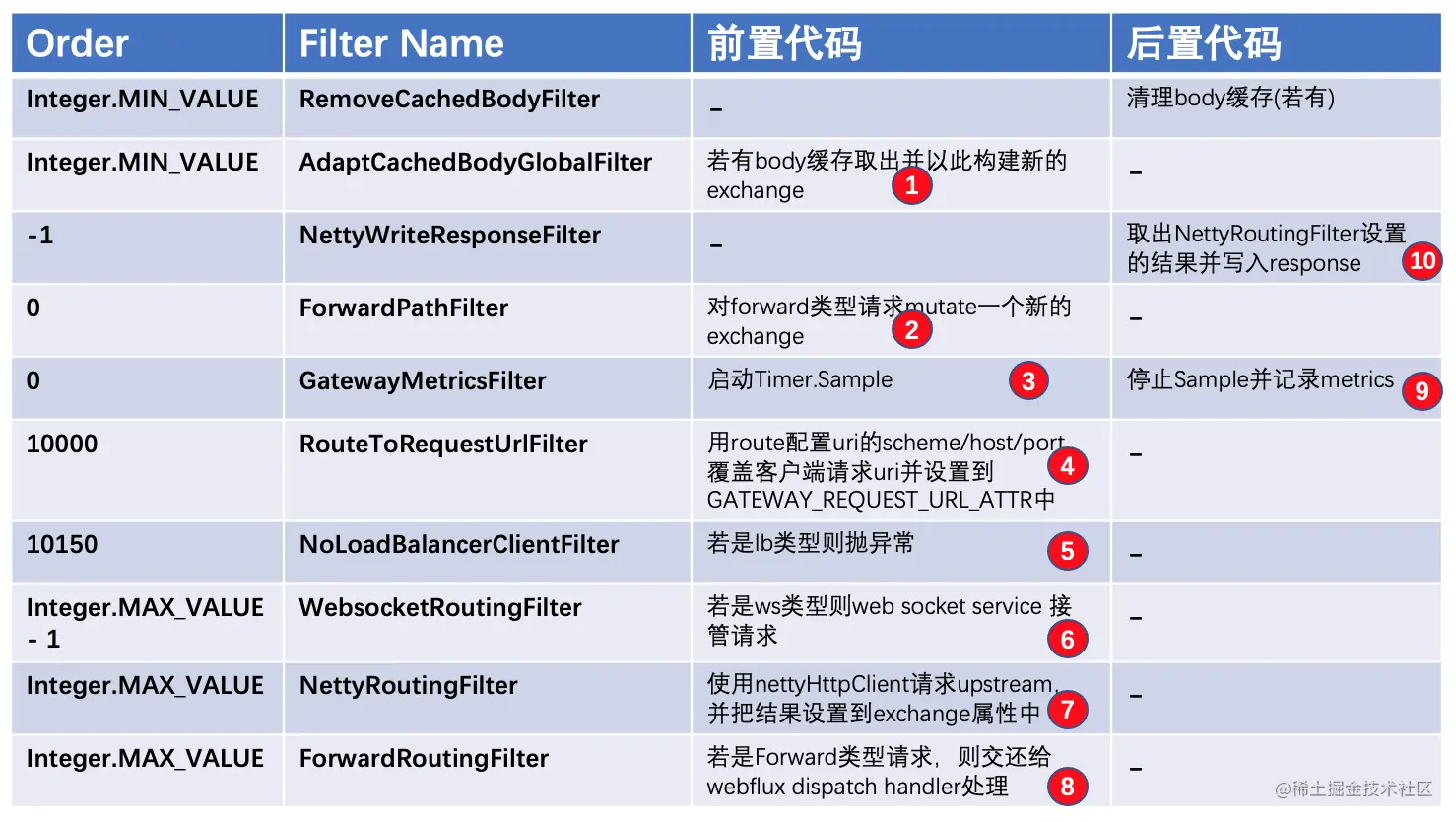

上一篇我们详细的分享了 SCG Filter 的工作原理以及内置的十几个 GlobalFilter 的工作机制，接下来我们来实现自己的 GlobalFilter，一方面满足特定的功能需求，另一方面也作为我们对 GlobalFilter 理解之后的一个实战。本篇我们来实现私有API协议。神雕还是持一贯观点，要实现自己特定需求的 GlobalFilter, 不必着急“盲写”，先熟悉下SCG内置十几个的工作机制，这有助于我们确定正确的Order，再研究下是否有类似功能 GlobalFilter 可以借鉴，这有助于写好代码。我们先来回顾下内置GlobalFilter的工作机制：
我们能够很清晰的定位到，实现私有的API协议，其实是来对标 NettyRoutingFilter(下文简写为NRF)的，先来研究一下他是怎么做的。NRF 的执行顺序非常靠后（Order值很大，大到Integer.MAX_VALUE)，是在前面的Filter处理完 Request Body、Request Path、Request Url等工作之后才开始执行。换句话说，到 NRF 执行的时候，已经能够很容易拿到向 upstream 发请求的目标url 以及 请求体等信息了，NRF 要做的核心工作就是取出这些必要的信息向 upstream 发请求（调用对方接口），然后获得upstream返回的response，接着处理 upstream response，包括返回头和返回体。NRF 的代码可以解构为5部分：
1. 根据 gatewayAlreadyRouted 标识、以及是否是 http(s) 协议的请求，来判断是否需要我来执行。如果已经 gatewayAlreadyRouted ，或者不是 http(s) 协议类型的请求，则结束；否则，设置 gatewayAlreadyRouted，然后开始执行自己的逻辑
//之前filter已经处理并缓存在上下文属性里了
URI requestUrl = exchange.getRequiredAttribute(GATEWAY_REQUEST_URL_ATTR);
String scheme = requestUrl.getScheme();
if (isAlreadyRouted(exchange) || (!"http".equalsIgnoreCase(scheme) && !"https".equalsIgnoreCase(scheme))) {
return chain.filter(exchange);
}
setAlreadyRouted(exchange);
2. 从请求中获取url，method，根据route上配置的header相关的filters来预先得到headers，以供后续使用
final HttpMethod method = HttpMethod.valueOf(request.getMethodValue());
final String url = requestUrl.toASCIIString();
HttpHeaders filtered = filterRequest(getHeadersFilters(), exchange);
final DefaultHttpHeaders httpHeaders = new DefaultHttpHeaders();
filtered.forEach(httpHeaders::set);
boolean preserveHost = exchange.getAttributeOrDefault(PRESERVE_HOST_HEADER_ATTRIBUTE, false);
Route route = exchange.getAttribute(GATEWAY_ROUTE_ATTR);
3. 构建 Flux resposneFlux，这是最重要的一部分，分为5小步
3.1 获取一个 Netty Http Client
3.2 设置 client 的 headers。这里的 headers 包括从 downstream 过来请求头，以及 route 配置相关的 filter 处理的 header
3.3 设置 client 的 url，method。这个 url 是之前 Fitler 处理过的，method 则是直接从 downstream 请求中获得
3.4 调用 client 的 send 方法，该方法入参是一个BiFunction<req, nettyOutBound,Publisher>，具体执行(后续才触发)时会调用nettyOutBound的send方法把req的body发给upstream。最后得到一个ResponseReceiver
3.5 最后，调用 responseConnection 方法得到一个 Flux，该方法体是缓存upstream返回的结果，处理返回头。 注意，这一阶段都只是在构建这个flux，send方法体以及send之后处理response的方法体并不会执行，需要在后续对这个flux处理时候才会真正执行。
Flux<HttpClientResponse> responseFlux = getHttpClient(route, exchange).headers(headers -> {
//headers 方法会即刻触发这个consumer方法体，逻辑比较清晰
headers.add(httpHeaders);
headers.remove(HttpHeaders.HOST);
if (preserveHost) {
String host = request.getHeaders().getFirst(HttpHeaders.HOST);
headers.add(HttpHeaders.HOST, host);
}
}).request(method).uri(url) //设置method和url也很简单明了
//send方法是一个BiFunction入参，点进去查看代码的话其实只是把这个入参设置给内部某个变量，并不会即刻执行，而是后续flux触发执行的时候才会真正执行到。
.send((req, nettyOutbound) -> {
if (log.isTraceEnabled()) {
nettyOutbound.withConnection(connection -> log.trace("outbound route: "
+ connection.channel().id().asShortText() + ", inbound: " + exchange.getLogPrefix()));
}
//当flux被触发执行的时候这个send方法才会执行调用upstream
return nettyOutbound.send(request.getBody().map(this::getByteBuf));
}).responseConnection((res, connection) -> {
//这是flux执行完send之后，拿到upstream的res和connection
//缓存res和connection，便于后续把结果写入downstream的response里
exchange.getAttributes().put(CLIENT_RESPONSE_ATTR, res);
exchange.getAttributes().put(CLIENT_RESPONSE_CONN_ATTR, connection);
ServerHttpResponse response = exchange.getResponse();
//处理并设置response header，以及response status
HttpHeaders headers = new HttpHeaders();
res.responseHeaders().forEach(entry -> headers.add(entry.getKey(), entry.getValue()));
String contentTypeValue = headers.getFirst(HttpHeaders.CONTENT_TYPE);
if (StringUtils.hasLength(contentTypeValue)) {
exchange.getAttributes().put(ORIGINAL_RESPONSE_CONTENT_TYPE_ATTR, contentTypeValue);
}
setResponseStatus(res, response);
HttpHeaders filteredResponseHeaders = HttpHeadersFilter.filter(getHeadersFilters(), headers, exchange,
Type.RESPONSE);
if (!filteredResponseHeaders.containsKey(HttpHeaders.TRANSFER_ENCODING)
&& filteredResponseHeaders.containsKey(HttpHeaders.CONTENT_LENGTH)) {
// It is not valid to have both the transfer-encoding header and
// the content-length header.
// Remove the transfer-encoding header in the response if the
// content-length header is present.
response.getHeaders().remove(HttpHeaders.TRANSFER_ENCODING);
}
exchange.getAttributes().put(CLIENT_RESPONSE_HEADER_NAMES, filteredResponseHeaders.keySet());
response.getHeaders().putAll(filteredResponseHeaders);
return Mono.just(res);
});
小结一下，NRF 向 upstream 发请求其实是三要素，
-
url（包括了参数，问号后面的各个参数键值对）
-
请求体body（这里包括post参数）
-
header
4. 超时判断，如果有超时设置，再问上面 repsonseFlux 设置 timeOut 和 onErrorMap 方法，这两个方法体此刻也不会触发
Duration responseTimeout = getResponseTimeout(route);
if (responseTimeout != null) {
responseFlux = responseFlux
.timeout(responseTimeout,
Mono.error(new TimeoutException("Response took longer than timeout: " + responseTimeout)))
.onErrorMap(TimeoutException.class,
th -> new ResponseStatusException(HttpStatus.GATEWAY_TIMEOUT, th.getMessage(), th));
}
5. 最后，用 resposneFlux.then(chain.filter(exchange)) 来触发执行之前定义的flux对象的一系列操作，执行完毕之后，再继续filter链执行 chain.filter。这也是经典的前置filter的代码套路，前面一篇文章有过分析，而 NRF 并没有把结果读出来写到 downstream ，这个工作由 NettyWriteResponseFilter 完成。
分析下来，这个模式是这样的：
1）NettyWriteResponseFilter 先触发，直接filter链走起，chain.filter（exchange)
1.1）filter 链执行到 NRF， 执行前置逻辑，就是前文所述的构建responseFlux，执行获取返回结果，并把返回结果设置到上下文
1.2）继续filter 链，chain.filter(exchange)
- Filter链执行完，回到 NettyWriteResponseFilter 后置逻辑，获取NRF设置的response和connection，从connection读取返回数据并写给downstream
我们可以套用这种方式写一对Filter，也可以简化成一个Filter，既包括 NRF 的前置代码，也包含 NettyWriteResponseFilter 的后置代码：
//构建一个 upstreamResponse的Flux或者Mono
//然后执行套路代码：
upstreamResponse
.flatMap(resp -> {把resp设置上下文属性里})
.then( chain.filter(exchange) ) //继续filter链
.then( Mono.defer(() -> { 读取上下文里的 resp，解析并写入downstream }));
最后，神雕来说一个实际的需求的案例:
1）upstream 只有 RPC 接口的，网关需要通过内部的 lib来调用这些upstream api。
2）全公司配置了太多的route，我们需要实现二级路由表的功能。
ps：route 规则的膨胀会影响网关的性能，因为很多网关对请求的处理是按顺序遍历所有路由，进行一一匹配，直到找到第一个匹配的路由或者遍历完都没有找到结束。InfoQ上有人做过这方面的测试，SCG 的路由数量膨胀导致性能直线下降甚至不可用的地步：xie.infoq.cn/article/d39…
实现思路：
对于第一点需求，上面仔细研究过 NRF 代码就变得很简单了，无非就是 把url 取出来、把header解析出来，甚至可以照搬，因为header的处理其实在scg里是通用的，每个route可能会配置增减header的配置，我们照搬就行。然后构建一个Flux或者Mono的upstreamResponse。这里要特别注意请求参数的处理，上文对 NRF 总结过参数是包括 url中的键值对参数以及body参数，但是 NRF 并没有解析 body，而是基于netty client 方式发送请求到 upstream 的，这是因为他已经支持了reactive的模式。而我们实际场景中，upstream 的 rpc 接口很多并不支持这种模式，往往需要我们对 post 请求解析 body 拿到参数，而这又要区分 content-type = application/x-www-form-urlencoded 的情况，处理方法如下：
- get 请求：不需要处理body，直接拿url以及参数根据upstream具体的调用规范构建请求 然后发送调用即可。SCG 还专门提供了 getUriTemplateVariables 方法获取url 上的path variable，需要的时候调用即可。
- post 请求 并且 content-type = application/x-www-form-urlencoded：解析请求体会得到 key1=val1&key2=val2 格式的键值对参数，然后再根据upstream具体的调用规范构建请求 然后发送调用即可
- 其他 post 请求：直接把“读出”body 字节数组然后构建upstream的request进行发送调用
另外，body的数据类型是Flux ，如果稍不注意会写出flux的block操作，这是不太建议的方式，但很多网上很多示例代码都是这么做的。神雕认为最好的做法按照webFlux规范，一些会block的操作还是在封装在flux体，等真正触发的时候再执行。具体可以再去读一下 NRF 的代码做法。github.com/spring-clou…
对于第二点需求，应该属于整体系统设计范畴，不仅涉及到二级路由数据结构的设计，怎么和route映射起来，以及如何动态实施更新。简单而高效的做法把二级路由存放在route下meta里的一个hashmap，一级路由是一个{prefix}/** 配置，匹配到了之后 根据具体的url再查找二级路由hashmap里的 api信息，拿到这个api之后再来构建对upstream的request进行调用，整体的时间复杂度是O(1)。这部分和今天内容比较紧密挂钩的是取二级路由的方法，实际上还是通过 requestUrl 进行hash查找。例如假设我们为设计一个通用的规则 /xxx/{uniq_code}/**，通过 path variables拿到这个 uniq_code 的值，并以此为key从二级路由hashmap里获取对应api。
示例代码：
