Vue Patch，忙啥呢？

蓝色夜晚
1,049 阅读7分钟

某天你偶遇了多年不见的老同学『张三』。你脱口而出：『嗨，张三，最近忙啥呢？』

『忙啥呢？』 字面即包含了关于 What 的询问，了解忙的内容。设想此时张三回应：『瞎忙呗』或者『我也不知道在忙啥』。这表示忙但是没有感受到事情的意义。问句背后也就含着关于 Why 的询问，内容的意义。

1. Patch 是什么

举个例子，桌面上依此摆放着🍎🍐🍑🥝，需要经过某些步骤，将桌面上的水果调整为🍑🍐🥝🍉。

  • 方法一：学习我们非凡桌面清理大师。
  1. 清空桌面
  2. 依次摆放好🍑🍐🥝🍉 image.png
  • 方法二：基于前后差异调整，这就是 Patch 了。
  1. 🍎去掉
  2. 🍑移动到🍐的前面
  3. 在末尾加入🍉

Patch，[pætʃ]，补丁的意思，寻找前后两版的差异进行逐个调整的过程。实际的场景中，一组 DOM 的结构可能比例子中的列表复杂的多，因此需要一种描述蓝本的结构。一个 JS 对象表示一个元素怎么样，这就是VirtualDOM，后面简称 vnode。

如很多文章提到的一样， Patch 算法减少了 DOM 操作，避免了不必要的开销，提升性能。

真的是这样吗？

2. Patch 有用吗

回顾开头例子的两种方法，方法一的 DOM 操作步骤较少，实际的操作过程可能是这样：

wrap.innerHTML = '';
wrap.innerHTML = '<div>...</div>';

而方法二可以复用一部分 DOM ，但步骤可能根据数据状况变多，实际的操作过程可能是这样：

wrap.insertBefore
wrap.removeChild
wrap.setAttribute
wrap.removeAttribute
...

因此，关键是探究 DOM 复用和 DOM 操作次数哪个对性能的影响更大？

设计实验

初始有较多(10000+)的 li 标签，通过通过三种方式完成 DOM 更新，比较更新时长。

<ul class="wrap">
    <li></li>
    <li></li>
    <li></li>
    ...
</ul>
  • 方法一 （全量替换， DOM 操作次数多）
wrap.innerHTML = '';
for(let i = 0; i < 10000; i++) {
    const el = document.createElement('li');
    el.className = 'item1';
    wrap.appendChild(el);
}
  • 方法二 （全量替换， DOM 操作次数少）
wrap.innerHTML = '';
let str = ''
for(let i = 0; i < 10000; i++) {
    str += '<li class="item2"></li>';
}
wrap.innerHTML = str;
  • 方法三 （ DOM 复用， DOM 操作次数多）
const children  = [...wrap.childNodes];
const length = children.length;
for(let i = 0; i < length; i++) {
    if (!(i % 3)) {
        const el = document.createElement('li');
        el.className = 'item3';
        wrap.insertBefore(el, children[i]);
        wrap.removeChild(children[i]);
    }
}

这里是为了模拟 patch 过程中逐个调整的过程，忽略了 patch 本身的 JS 执行成本。简单的假设一部分元素需要移除，插入新的元素；另一部分元素可以保持不动。（实际 patch 过程中很少出现这种删掉一个元素，再插入一个相同元素的『无用』操作） CodePen Demo

结果分析

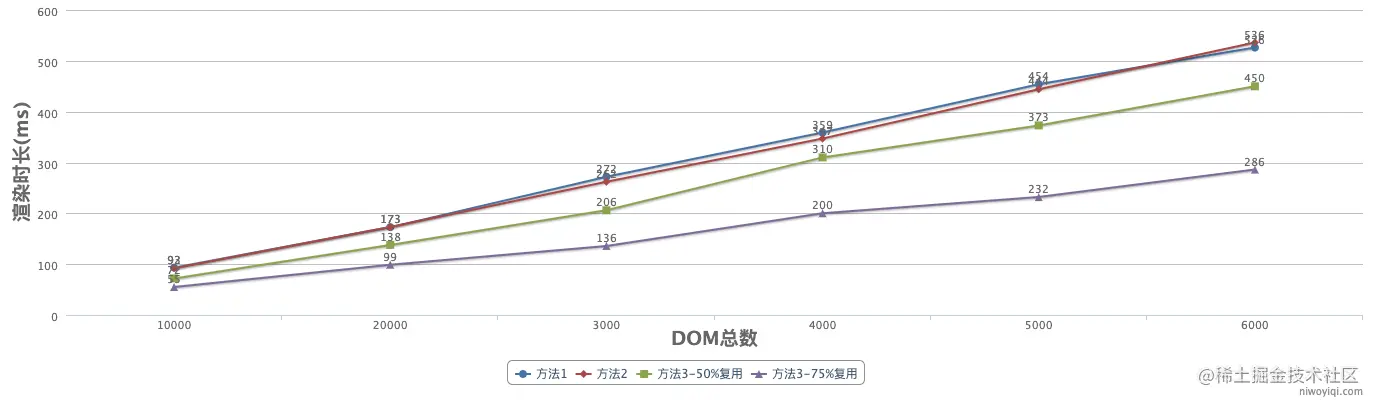

各组DOM总数与更新时长关系 image.png

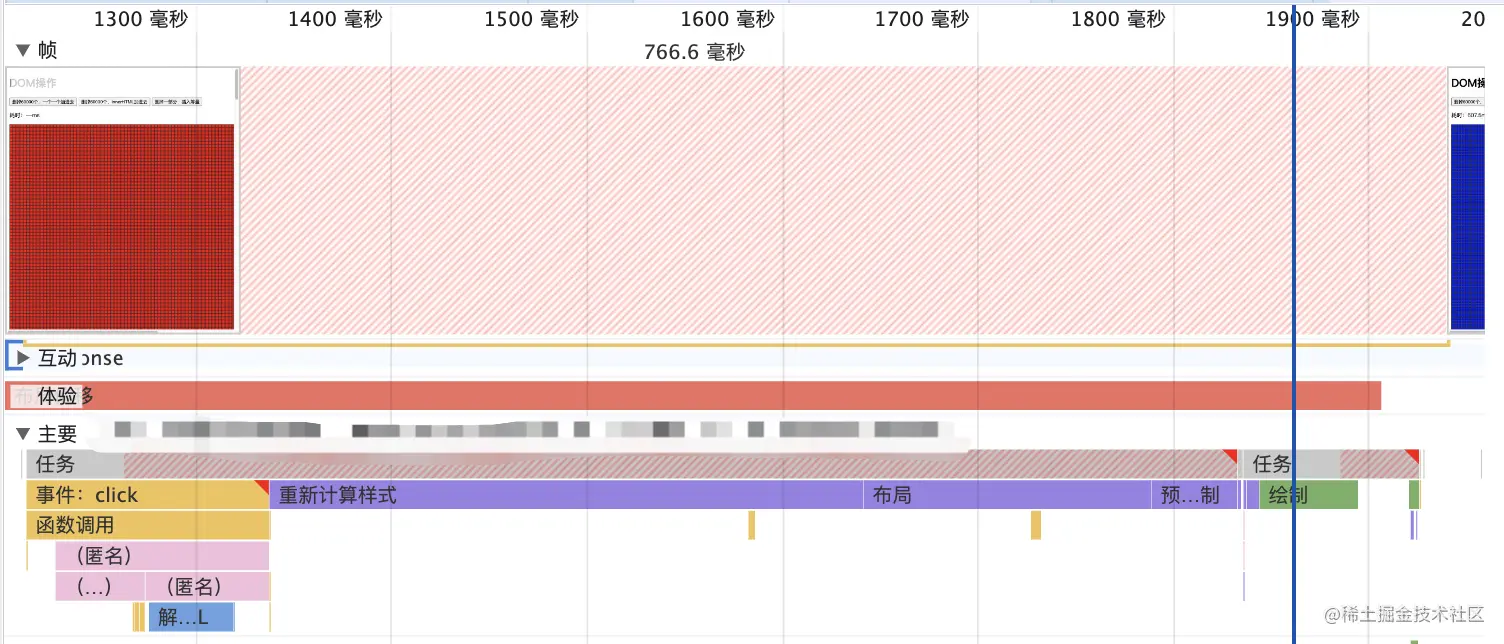

方法一更新过程分析 image.png

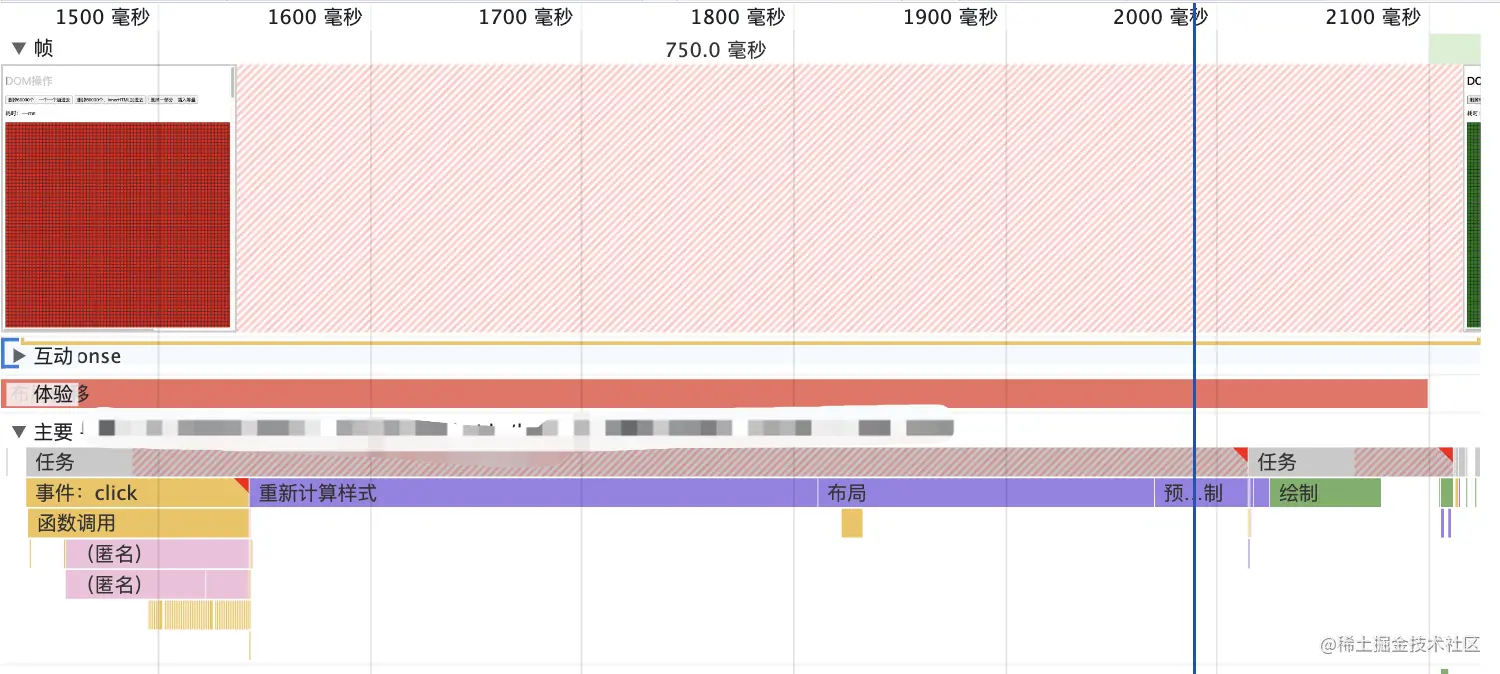

方法二更新过程分析 image.png

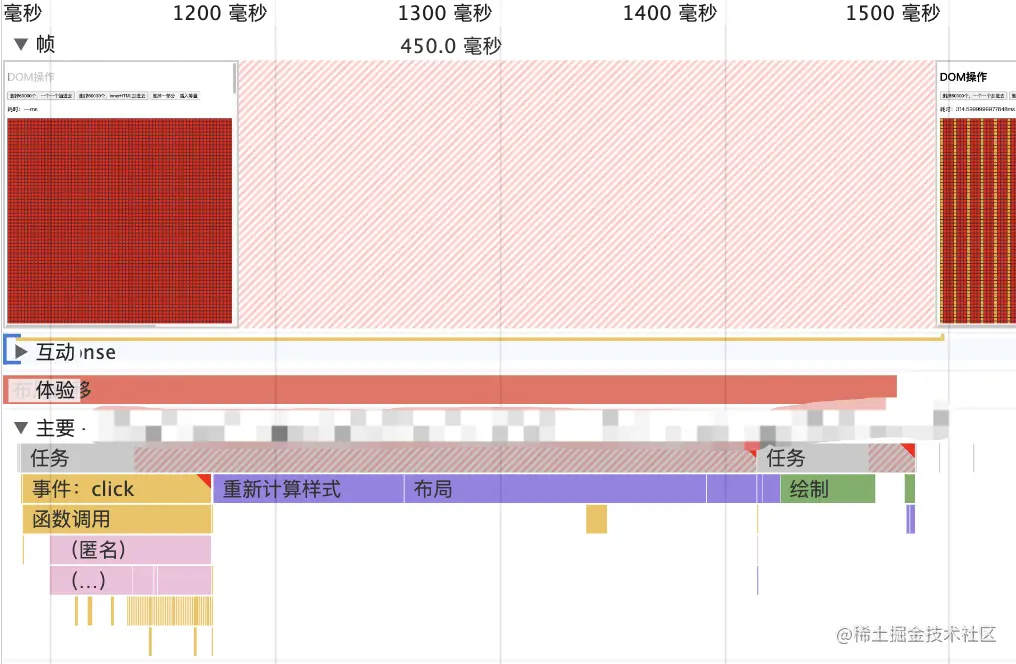

方法三更新过程分析 image.png

实验总结

  1. DOM 操作次数对渲染时长的影响很小
  2. DOM 复用的对渲染时长有明显的正向影响
  3. Patch 在浏览器『重新计算样式』阶段优势明显。

到此可以看出， Patch 的性能优势有固定的前提：

  • DOM 总量足够多：如果全部重新渲染一组 DOM不超过 16.7ms，使用什么策略更新都不重要。
  • 可复用的 DOM 比例够大：也就是用户与页面的一次交互只影响很『小』的区域。

理解 Patch 的意义关键在浏览器的『重新计算样式』阶段。这一阶段的工作包括：

  1. 更新 DOM 树，将两次渲染之间的 DOM 操作更新到树中。
  2. （如果需要）编译 css 形成 styleSheets 。
  3. styleSheets 与 DOM 树结合，计算每个节点的样式标准值。

显而易见， DOM 复用的比例影响了更新 DOM 和计算样式标准值的过程。

一个好的 Patch 算法会快速发现两版间相似的 DOM ，尽量多复用 DOM 。 Vue 是怎么做的呢？

3. Vue Patch 做了什么

代码细节参考 mini-vue 。该项目代码精简，保留了关键细节，是阅读 vue 源码的良好参考，值得安利😉。

前面有提到 vnode ，使用 js 对象描述 DOM 。更准确的说法是， vnode 描述了上层开发者的渲染意图（组件中的 template 或者 render 函数的返回值）。 vnode 更接近 template ，而不是最终渲染的 DOM 。举个例子， template 中对组件 CompA 的调用，体现在 vnode 上是一个 type 为 CompA 的对象。至于 CompA 里有 div 还是 span ，在 CompA 挂载后， CompA 的 vnode 会记录。

{
    "type": "CompA",
    "props": {
        "value": "xxx"
    },
    ...
}

Patch 的工作是对比两棵 vnode 树，更新到容器中。遍历树结构很容易想到用递归实现。

function patch(oldVnode, vnode) {
    updateProps(oldVnode, vnode);
    updateChildren(oldVnode, vnode);
}
function updateChildren(oldVnode, vnode) {
    // 遍历两个 children
    patch(oldVnode.children[x], vnode.children[y]);
}

如何确定 x 和 y ，找到相似的节点进入深层的 patch，这是关键的问题。

updateChildren

0. 相似的判定

开始前先要明确『相似』的标准，即 type 和 key 都相等。

function isSameVNodeType (n1, n2) {
    return n1.type === n2.type && n1.key === n2.key;
};
  • type： TagName 、 ComponentName 等，比如两个 vnode 都是 div ，或者两个 vnode 都是 CompA
  • key：就是搭配 v-for 的 key 属性，不过 key 属性也可以单独使用。

1. 正向处理掉左端相似节点

// c1 是 oldVnode.children
// c2 是 vnode.children
let i = 0;
const l2 = c2.length;
let e1 = c1.length - 1;
let e2 = l2 - 1;
while (i <= e1 && i <= e2) {
      const prevChild = c1[i];
      const nextChild = c2[i];

      if (!isSameVNodeType(prevChild, nextChild)) {
            console.log("两个 child 不相似");
            break;
      }
      patch(prevChild, nextChild, container, parentAnchor, parentComponent);
      i++;
}

从左向右遍历两个列表，处理相似的节点， i 停在第一对不相似的节点。

2. 逆向处理掉右端相似节点

while (i <= e1 && i <= e2) {
    const prevChild = c1[e1];
    const nextChild = c2[e2];

    if (!isSameVNodeType(prevChild, nextChild)) {\
        console.log("两个 child 不相似");
        break;
    }
    patch(prevChild, nextChild, container, parentAnchor, parentComponent);
    e1--;
    e2--;
}

从右向左遍历两个列表，处理相似的节点， e1 和 e2 停在逆向第一对不相似的节点。

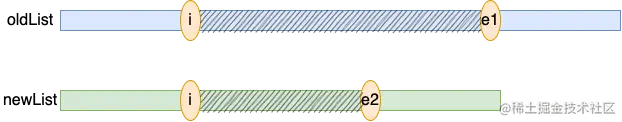

未命名.png 到此，两个列表两端相似的节点已经 patch 过，只剩 i-e1 和 i-e2 两片模糊区间

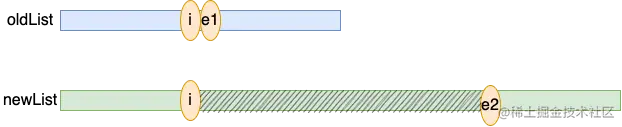

3. 老指针重合，新增新区间节点


if (i > e1 && i <= e2) {
    const nextPos = e2 + 1;
    const anchor = nextPos < l2 ? c2[nextPos].el : parentAnchor;
    while (i <= e2) {
        patch(null, c2[i], container, anchor, parentComponent);
        i++;
    }
}

新增的过程需要判断插入的位置（ anchor 为插入位置的参照，可以参考 DOM API insertBefore ）。考虑区间内可能有 DOM 节点、组件等不同类型，所以这里使用 patch 新增，而不是 createElement 。

4. 新指针重合，删掉老区间节点


if (i > e2 && i <= e1) {
    while (i <= e1) {
        hostRemove(c1[i].el);
        i++;
    }
}

删除过程中调用 hostRemove 内部间接调用了 DOM API removeChild 以及针对组件的 unmountComponent 。

5. 两边都有，准备双向匹配


剩余的情况代表两个列表都有未处理的节点，在进一步做双向匹配前要有一些准备工作：

let s1 = i;
let s2 = i;
const keyToNewIndexMap = new Map();
let moved = false;
let maxNewIndexSoFar = 0;

// 准备 key 映射
for (let i = s2; i <= e2; i++) {
    const nextChild = c2[i];
    keyToNewIndexMap.set(nextChild.key, i);
}

const toBePatched = e2 - s2 + 1;
let patched = 0;
// 准备记录新老节点索引匹配的数组
const newIndexToOldIndexMap = new Array(toBePatched);
// 0 作为新节点在无匹配老节点的标识
for (let i = 0; i < toBePatched; i++) newIndexToOldIndexMap[i] = 0;

维护 keyToNewIndexMap 方便后续利用 key 快速匹配。请注意 moved 和 newIndexToOldIndexMap ，表明后面的遍历有两个任务：

  • 检测是否存在『换位』情况
  • 记录新老节点索引匹配

6. 遍历老区间，删除无用节点，处理匹配节点

for (i = s1; i <= e1; i++) {
    const prevChild = c1[i];

    // 如果老的节点大于新节点的数量的话，那么这里在处理老节点的时候就直接删除即可
    if (patched >= toBePatched) {
        hostRemove(prevChild.el);
        continue;
    }

    let newIndex;
    if (prevChild.key != null) {
        // 利用 key 快速匹配
        newIndex = keyToNewIndexMap.get(prevChild.key);
    } else {
        // 暴力匹配
        for (let j = s2; j <= e2; j++) {
            if (newIndexToOldIndexMap[j - s2] === 0 && isSameVNodeType(prevChild, c2[j])) {
                newIndex = j;
                break;
            }
        }
    }

    if (newIndex === undefined) {
        // 当前节点的 key 不存在于 newChildren 中，需要把当前节点给删除掉
        hostRemove(prevChild.el);
    } else {
        // 新老节点都存在
        // 把新节点的索引和老的节点的索引建立映射关系
        // i + 1 是因为 i 有可能是 0 ( 0 的话会被认为新节点在老的节点中不存在)
        newIndexToOldIndexMap[newIndex - s2] = i + 1;
        // 来确定中间的节点是不是需要移动
        // 新的 newIndex 如果一直是升序的话，那么就说明没有移动
        // 所以我们可以记录最后一个节点在新的里面的索引，然后看看是不是升序
        // 不是升序的话，我们就可以确定节点移动过了
        if (newIndex >= maxNewIndexSoFar) {
            maxNewIndexSoFar = newIndex;
        } else {
            moved = true;
        }

        patch(prevChild, c2[newIndex], container, null, parentComponent);
        patched++;
    }
}

遍历老的区间，利用 key 做快速匹配，对没有 key 的节点做暴力匹配。删除无用的节点。其他有匹配的节点做内部 patch ，记录到 newIndexToOldIndexMap 中。判断匹配的索引是否随遍历上升检测『换位』情况。对匹配做计数，当到达新区间个数，后面的老节点直接删除。

需要注意，这个一步只是完成了对应节点间的内部 patch ，还没有移动到新的位置。

7. 倒序遍历新区间，新增未处理的节点，用最少的移动归位

现在 newIndexToOldIndexMap 记录了每一个新节点在老区间对应的索引。以 [0, 5, 2, 1, 6, 3, 4, 7] 为例，其中的 5 表示，新区间第 2 个节点对应老区间第 5 个节点。

const increasingNewIndexSequence = moved
? getSequence(newIndexToOldIndexMap)
: [];
let j = increasingNewIndexSequence.length - 1;

将 newIndexToOldIndexMap 经过最长递增子序列算法处理。 以 [0, 5, 2, 1, 6, 3, 4, 7] 为例，将得到 [3, 5, 6, 7] ，这表示 [1, 3, 4, 7] 为原数组的最长递增子序列，返回对应原数组的索引。最长递增子序列内的节点在归位过程中可以不用动✌️。

for (let i = toBePatched - 1; i >= 0; i--) {
    const nextIndex = s2 + i;
    const nextChild = c2[nextIndex];
    // 锚点等于当前节点索引+1
    // 也就是当前节点的后面一个节点(又因为是倒遍历，所以锚点是位置确定的节点)
    const anchor = nextIndex + 1 < l2 ? c2[nextIndex + 1].el : parentAnchor;

    if (newIndexToOldIndexMap[i] === 0) {
        // 说明新节点在老的里面不存在
        // 需要创建
        patch(null, nextChild, container, anchor, parentComponent);
    } else if (moved) {
        // 需要移动
        // 1. j 已经没有了 说明剩下的都需要移动了
        // 2. 最长递增子序列里面的值和当前的值匹配不上， 说明当前元素需要移动
        if (j < 0 || increasingNewIndexSequence[j] !== i) {
            // 移动的话使用 insert 即可
            hostInsert(nextChild.el, container, anchor);
        } else {
            // 这里就是命中了  index 和 最长递增子序列的值
            // 所以可以移动指针了
            j--;
        }
    }
}

倒序遍历新区间，对未处理过的节点使用 patch 新增。如果存在『换位』情况，将最长递增子序列外的节点换位到新的索引。这样用最少的移动次数就能将节点归位。

结语

关于开头 What 和 Why 的问题，看到这里自然有了答案。我们框架使用者只需要善用其中的原理（比如记得加 key 属性），使自己的组件快速更新。如果能够记得一些技巧（比如最长递增子序列）解决自己的问题，就更好了。

保持怀疑，保持好奇，文中错误欢迎指正😉
