什么是ECharts？
ECharts是一款基于JavaScript的数据可视化图表库，提供直观，生动，可交互，可个性化定制的数据可视化图表。ECharts最初由百度团队开源，并于2018年初捐赠给Apache基金会，成为ASF孵化级项目。
ECharts 提供了常规的折线图、柱状图、散点图、饼图、K线图，用于统计的盒形图，用于地理数据可视化的地图、热力图、线图，用于关系数据可视化的关系图、treemap、旭日图，多维数据可视化的平行坐标，还有用于 BI 的漏斗图，仪表盘，并且支持图与图之间的混搭。
国内外主流的数据可视化插件
除了 ECharts 还有下面这些主流的数据可视化插件
PS:
ECharts 和 G2 底层都是基于canvas，而 Highcharts 和 Google Charts 则是基于svg
ECharts相关网站链接
官网地址

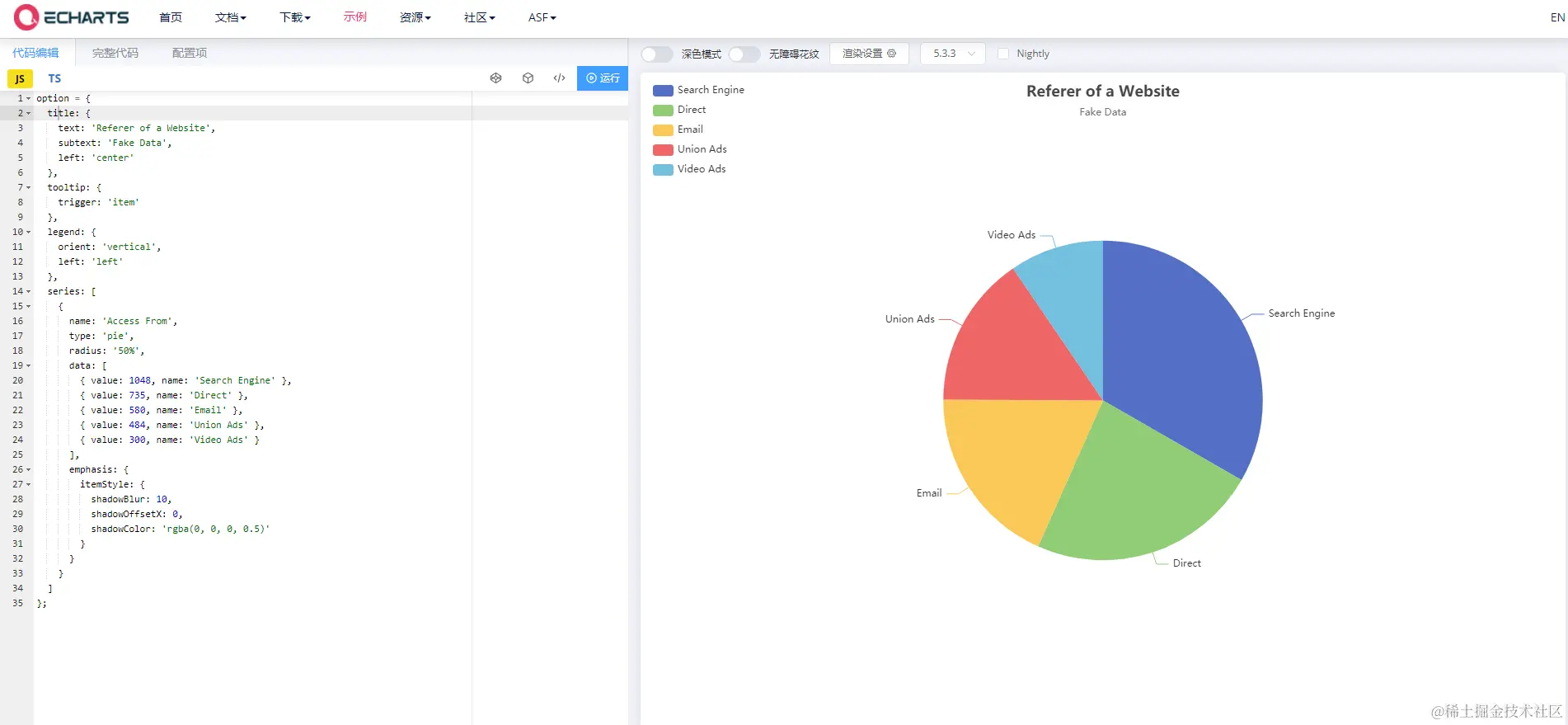

官网有很多代码示例，可以直接在线代码编辑。
其他demo网站
除了官网示例，还有很多demo示例网站，可以用作参考。
快速上手
如何在页面中引入echart图表

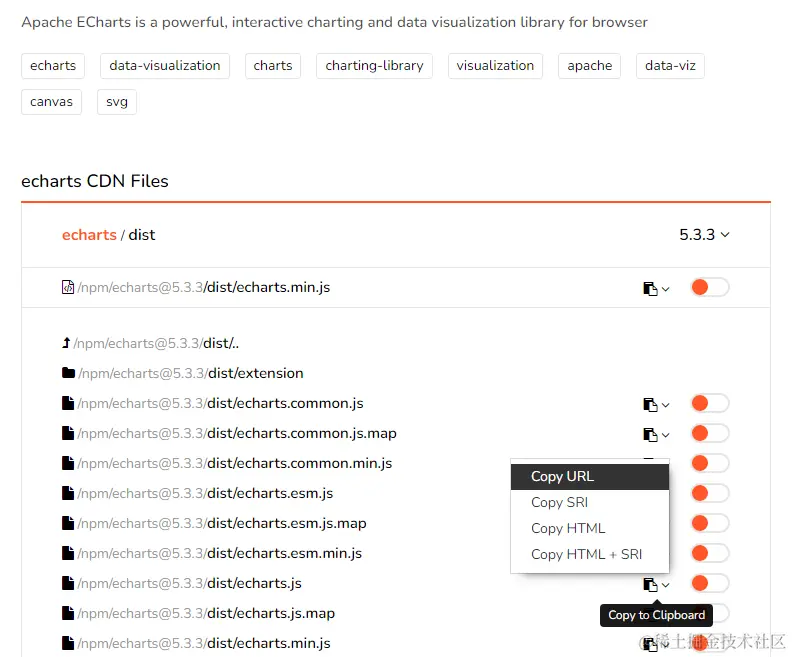

1.正如官网所示，去如下地址下载 js文件，或者复制url链接
2.在页面中引入js文件
<script src="https://cdn.jsdelivr.net/npm/echarts@5.3.3/dist/echarts.js"></script>
3.准备一个定义了高宽的DOM容器
<!-- 为 ECharts 准备一个定义了宽高的 DOM -->
<div id="main" style="width: 600px;height:400px;"></div>
4.通过 echarts.init 方法初始化一个 echarts 实例并通过 setOption 方法生成一个简单的柱状图。
var myChart = echarts.init(document.getElementById('main'));
点击下方详细信息，可以查看完整代码。
<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<meta http-equiv="X-UA-Compatible" content="IE=edge">
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<title>Document</title>
<script src="https://cdn.jsdelivr.net/npm/echarts@5.3.3/dist/echarts.js"></script>
</head>
<body>
<!-- 为 ECharts 准备一个定义了宽高的 DOM -->
<div id="main" style="width: 600px;height:400px;"></div>
<script type="text/javascript">
// 基于准备好的dom，初始化echarts实例
var myChart = echarts.init(document.getElementById('main'));
// 指定图表的配置项和数据
var option = {
title: {
text: 'ECharts 入门示例'
},
tooltip: {},
legend: {
data: ['销量']
},
xAxis: {
data: ['衬衫', '羊毛衫', '雪纺衫', '裤子', '高跟鞋', '袜子']
},
yAxis: {},
series: [
{
name: '销量',
type: 'bar',
data: [5, 20, 36, 10, 10, 20]
}
]
};
// 使用刚指定的配置项和数据显示图表。
myChart.setOption(option);
</script>
</body>
</html>

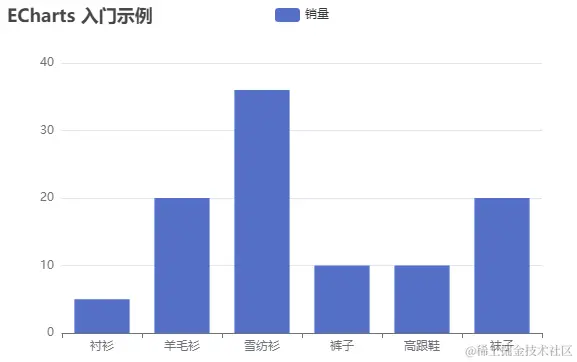

效果如下图所示：
在项目中引入ECharts
1.安装
npm install echarts --save
2.在组件中使用
initChart() {
// 通过 echarts.init 方法初始化一个 echarts 实例并通过 setOption 方法生成一个简单的柱状图
this.chart = echarts.init(this.$el, 'macarons')
// this.chart = echarts.init(this.$el)
// 使用刚指定的配置项和数据显示图表。
this.chart.setOption(this.option)
}
点击详细信息，查看完整代码
<template>
<!-- 为 ECharts 准备一个具备大小（宽高）的 DOM -->
<div :style="{ height: height, width: width }" />
</template>
<script>
import echarts from 'echarts'
// echarts theme
require('echarts/theme/macarons')
export default {
props: {
width: {
type: String,
default: '100%'
},
height: {
type: String,
default: '100%'
},
},
data() {
return {
// 指定图表的配置项和数据
option: {
tooltip: {
trigger: 'axis',
// 坐标轴指示器，坐标轴触发有效
axisPointer: {
// 默认为直线，可选为：'line' | 'shadow'
type: 'shadow'
}
},
legend: {
data: ['销量', '库存量']
},
xAxis: {
data: ['衬衫', '羊毛衫', '雪纺衫', '裤子', '高跟鞋', '袜子']
},
yAxis: {},
toolbox: { // 工具箱
show: true,
feature: {
dataZoom: {
yAxisIndex: 'none'
},
dataView: { readOnly: false },
magicType: { type: ['bar', 'line'] },
restore: {}
}
},
series: [{
name: '销量',
type: 'bar',
stack: 'vistors',
barWidth: '60%',
data: [20, 20, 36, 10, 10, 20],
markLine: {
data: [
{ type: 'average', name: '平均值' }
]
}
},
{
name: '库存量',
type: 'bar',
stack: 'vistors',
barWidth: '60%',
data: [10, 30, 20, 5, 5, 10],
markLine: {
data: [
{ type: 'average', name: '平均值' }
]
}
}]
}
}
},
mounted() {
this.$nextTick(() => {
this.initChart()
})
},
methods: {
initChart() {
// 通过 echarts.init 方法初始化一个 echarts 实例并通过 setOption 方法生成一个简单的柱状图
this.chart = echarts.init(this.$el, 'macarons')
// this.chart = echarts.init(this.$el)
// 使用刚指定的配置项和数据显示图表。
this.chart.setOption(this.option)
}
}
}
</script>
ECharts 图表类型

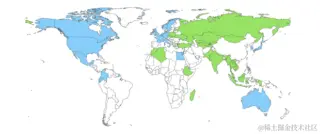

比较常用的图表类型，柱状条形图。你甚至可以用 ECharts 绘制世界地图。
点击下方详细信息，可以查看全部的图表类型。
type: 'bar'：柱状/条形图
type: 'line'：折线/面积图
type: 'pie'：饼图
type: 'scatter'：散点（气泡）图
type: 'effectScatter'：带有涟漪特效动画的散点（气泡）
type: 'radar'：雷达图
type: 'tree'：树型图
type: 'treemap'：树型图
type: 'sunburst'：旭日图
type: 'boxplot'：箱形图
type: 'candlestick'：K线图
type: 'heatmap'：热力图
type: 'map'：地图
type: 'parallel'：平行坐标系的系列
type: 'lines'：线图
type: 'graph'：关系图
type: 'sankey'：桑基图
type: 'funnel'：漏斗图
type: 'gauge'：仪表盘
type: 'pictorialBar'：象形柱图
type: 'themeRiver'：主题河流
type: 'custom'：自定义系列
ECharts 配置项详细
ECharts 图表，通过setOptions配置。配置选项，主要分为如下几大类。 点击详情信息，可以查看具体的配置示例。搜集整理，今后作为一个词典方便查阅。
1、图表标题
title: {
x: 'left', // 水平安放位置，默认为左对齐，可选为：
// 'center' ¦ 'left' ¦ 'right'
// ¦ {number}（x坐标，单位px）
y: 'top', // 垂直安放位置，默认为全图顶端，可选为：
// 'top' ¦ 'bottom' ¦ 'center'
// ¦ {number}（y坐标，单位px）
//textAlign: null // 水平对齐方式，默认根据x设置自动调整
backgroundColor: 'rgba(0,0,0,0)',
borderColor: '#ccc', // 标题边框颜色
borderWidth: 0, // 标题边框线宽，单位px，默认为0（无边框）
padding: 5, // 标题内边距，单位px，默认各方向内边距为5，
// 接受数组分别设定上右下左边距，同css
itemGap: 10, // 主副标题纵向间隔，单位px，默认为10，
textStyle: {
fontSize: 18,
fontWeight: 'bolder',
color: '#333' // 主标题文字颜色
},
subtextStyle: {
color: '#aaa' // 副标题文字颜色
}
},
2、图例
legend: {
orient: 'horizontal', // 布局方式，默认为水平布局，可选为：
// 'horizontal' ¦ 'vertical'
x: 'center', // 水平安放位置，默认为全图居中，可选为：
// 'center' ¦ 'left' ¦ 'right'
// ¦ {number}（x坐标，单位px）
y: 'top', // 垂直安放位置，默认为全图顶端，可选为：
// 'top' ¦ 'bottom' ¦ 'center'
// ¦ {number}（y坐标，单位px）
backgroundColor: 'rgba(0,0,0,0)',
borderColor: '#ccc', // 图例边框颜色
borderWidth: 0, // 图例边框线宽，单位px，默认为0（无边框）
padding: 5, // 图例内边距，单位px，默认各方向内边距为5，
// 接受数组分别设定上右下左边距，同css
itemGap: 10, // 各个item之间的间隔，单位px，默认为10，
// 横向布局时为水平间隔，纵向布局时为纵向间隔
itemWidth: 20, // 图例图形宽度
itemHeight: 14, // 图例图形高度
textStyle: {
color: '#333' // 图例文字颜色
}
},
3、值域
dataRange: {
orient: 'vertical', // 布局方式，默认为垂直布局，可选为：
// 'horizontal' ¦ 'vertical'
x: 'left', // 水平安放位置，默认为全图左对齐，可选为：
// 'center' ¦ 'left' ¦ 'right'
// ¦ {number}（x坐标，单位px）
y: 'bottom', // 垂直安放位置，默认为全图底部，可选为：
// 'top' ¦ 'bottom' ¦ 'center'
// ¦ {number}（y坐标，单位px）
backgroundColor: 'rgba(0,0,0,0)',
borderColor: '#ccc', // 值域边框颜色
borderWidth: 0, // 值域边框线宽，单位px，默认为0（无边框）
padding: 5, // 值域内边距，单位px，默认各方向内边距为5，
// 接受数组分别设定上右下左边距，同css
itemGap: 10, // 各个item之间的间隔，单位px，默认为10，
// 横向布局时为水平间隔，纵向布局时为纵向间隔
itemWidth: 20, // 值域图形宽度，线性渐变水平布局宽度为该值 * 10
itemHeight: 14, // 值域图形高度，线性渐变垂直布局高度为该值 * 10
splitNumber: 5, // 分割段数，默认为5，为0时为线性渐变
color:['#1e90ff','#f0ffff'],//颜色
//text:['高','低'], // 文本，默认为数值文本
textStyle: {
color: '#333' // 值域文字颜色
}
},
toolbox: {
orient: 'horizontal', // 布局方式，默认为水平布局，可选为：
// 'horizontal' ¦ 'vertical'
x: 'right', // 水平安放位置，默认为全图右对齐，可选为：
// 'center' ¦ 'left' ¦ 'right'
// ¦ {number}（x坐标，单位px）
y: 'top', // 垂直安放位置，默认为全图顶端，可选为：
// 'top' ¦ 'bottom' ¦ 'center'
// ¦ {number}（y坐标，单位px）
color : ['#1e90ff','#22bb22','#4b0082','#d2691e'],
backgroundColor: 'rgba(0,0,0,0)', // 工具箱背景颜色
borderColor: '#ccc', // 工具箱边框颜色
borderWidth: 0, // 工具箱边框线宽，单位px，默认为0（无边框）
padding: 5, // 工具箱内边距，单位px，默认各方向内边距为5，
// 接受数组分别设定上右下左边距，同css
itemGap: 10, // 各个item之间的间隔，单位px，默认为10，
// 横向布局时为水平间隔，纵向布局时为纵向间隔
itemSize: 16, // 工具箱图形宽度
featureImageIcon : {}, // 自定义图片icon
featureTitle : {
mark : '辅助线开关',
markUndo : '删除辅助线',
markClear : '清空辅助线',
dataZoom : '区域缩放',
dataZoomReset : '区域缩放后退',
dataView : '数据视图',
lineChart : '折线图切换',
barChart : '柱形图切换',
restore : '还原',
saveAsImage : '保存为图片'
}
},
4、提示框
tooltip: {
trigger: 'item', // 触发类型，默认数据触发，见下图，可选为：'item' ¦ 'axis'
showDelay: 20, // 显示延迟，添加显示延迟可以避免频繁切换，单位ms
hideDelay: 100, // 隐藏延迟，单位ms
transitionDuration : 0.4, // 动画变换时间，单位s
backgroundColor: 'rgba(0,0,0,0.7)', // 提示背景颜色，默认为透明度为0.7的黑色
borderColor: '#333', // 提示边框颜色
borderRadius: 4, // 提示边框圆角，单位px，默认为4
borderWidth: 0, // 提示边框线宽，单位px，默认为0（无边框）
padding: 5, // 提示内边距，单位px，默认各方向内边距为5，
// 接受数组分别设定上右下左边距，同css
axisPointer : { // 坐标轴指示器，坐标轴触发有效
type : 'line', // 默认为直线，可选为：'line' | 'shadow'
lineStyle : { // 直线指示器样式设置
color: '#48b',
width: 2,
type: 'solid'
},
shadowStyle : { // 阴影指示器样式设置
width: 'auto', // 阴影大小
color: 'rgba(150,150,150,0.3)' // 阴影颜色
}
},
textStyle: {
color: '#fff'
}
},
5、区域缩放控制器
dataZoom: {
orient: 'horizontal', // 布局方式，默认为水平布局，可选为：
// 'horizontal' ¦ 'vertical'
// x: {number}, // 水平安放位置，默认为根据grid参数适配，可选为：
// {number}（x坐标，单位px）
// y: {number}, // 垂直安放位置，默认为根据grid参数适配，可选为：
// {number}（y坐标，单位px）
// width: {number}, // 指定宽度，横向布局时默认为根据grid参数适配
// height: {number}, // 指定高度，纵向布局时默认为根据grid参数适配
backgroundColor: 'rgba(0,0,0,0)', // 背景颜色
dataBackgroundColor: '#eee', // 数据背景颜色
fillerColor: 'rgba(144,197,237,0.2)', // 填充颜色
handleColor: 'rgba(70,130,180,0.8)' // 手柄颜色
},
6、网格
grid: {
x: 80,
y: 60,
x2: 80,
y2: 60,
// width: {totalWidth} - x - x2,
// height: {totalHeight} - y - y2,
backgroundColor: 'rgba(0,0,0,0)',
borderWidth: 1,
borderColor: '#ccc'
},
7、类目轴
categoryAxis: {
position: 'bottom', // 位置
nameLocation: 'end', // 坐标轴名字位置，支持'start' | 'end'
boundaryGap: true, // 类目起始和结束两端空白策略
axisLine: { // 坐标轴线
show: true, // 默认显示，属性show控制显示与否
lineStyle: { // 属性lineStyle控制线条样式
color: '#48b',
width: 2,
type: 'solid'
}
},
axisTick: { // 坐标轴小标记
show: true, // 属性show控制显示与否，默认不显示
interval: 'auto',
// onGap: null,
inside : false, // 控制小标记是否在grid里
length :5, // 属性length控制线长
lineStyle: { // 属性lineStyle控制线条样式
color: '#333',
width: 1
}
},
axisLabel: { // 坐标轴文本标签，详见axis.axisLabel
show: true,
interval: 'auto',
rotate: 0,
margin: 8,
// formatter: null,
textStyle: { // 其余属性默认使用全局文本样式，详见TEXTSTYLE
color: '#333'
}
},
splitLine: { // 分隔线
show: true, // 默认显示，属性show控制显示与否
// onGap: null,
lineStyle: { // 属性lineStyle（详见lineStyle）控制线条样式
color: ['#ccc'],
width: 1,
type: 'solid'
}
},
splitArea: { // 分隔区域
show: false, // 默认不显示，属性show控制显示与否
// onGap: null,
areaStyle: { // 属性areaStyle（详见areaStyle）控制区域样式
color: ['rgba(250,250,250,0.3)','rgba(200,200,200,0.3)']
}
}
},
8、数值型坐标轴默认参数
valueAxis: {
position: 'left', // 位置
nameLocation: 'end', // 坐标轴名字位置，支持'start' | 'end'
nameTextStyle: {}, // 坐标轴文字样式，默认取全局样式
boundaryGap: [0, 0], // 数值起始和结束两端空白策略
splitNumber: 5, // 分割段数，默认为5
axisLine: { // 坐标轴线
show: true, // 默认显示，属性show控制显示与否
lineStyle: { // 属性lineStyle控制线条样式
color: '#48b',
width: 2,
type: 'solid'
}
},
axisTick: { // 坐标轴小标记
show: false, // 属性show控制显示与否，默认不显示
inside : false, // 控制小标记是否在grid里
length :5, // 属性length控制线长
lineStyle: { // 属性lineStyle控制线条样式
color: '#333',
width: 1
}
},
axisLabel: { // 坐标轴文本标签，详见axis.axisLabel
show: true,
rotate: 0,
margin: 8,
// formatter: null,
textStyle: { // 其余属性默认使用全局文本样式，详见TEXTSTYLE
color: '#333'
}
},
splitLine: { // 分隔线
show: true, // 默认显示，属性show控制显示与否
lineStyle: { // 属性lineStyle（详见lineStyle）控制线条样式
color: ['#ccc'],
width: 1,
type: 'solid'
}
},
splitArea: { // 分隔区域
show: false, // 默认不显示，属性show控制显示与否
areaStyle: { // 属性areaStyle（详见areaStyle）控制区域样式
color: ['rgba(250,250,250,0.3)','rgba(200,200,200,0.3)']
}
}
},
polar : {
center : ['50%', '50%'], // 默认全局居中
radius : '75%',
startAngle : 90,
splitNumber : 5,
name : {
show: true,
textStyle: { // 其余属性默认使用全局文本样式，详见TEXTSTYLE
color: '#333'
}
},
axisLine: { // 坐标轴线
show: true, // 默认显示，属性show控制显示与否
lineStyle: { // 属性lineStyle控制线条样式
color: '#ccc',
width: 1,
type: 'solid'
}
},
axisLabel: { // 坐标轴文本标签，详见axis.axisLabel
show: false,
textStyle: { // 其余属性默认使用全局文本样式，详见TEXTSTYLE
color: '#333'
}
},
splitArea : {
show : true,
areaStyle : {
color: ['rgba(250,250,250,0.3)','rgba(200,200,200,0.3)']
}
},
splitLine : {
show : true,
lineStyle : {
width : 1,
color : '#ccc'
}
}
},
9、柱形图默认参数
bar: {
barMinHeight: 0, // 最小高度改为0
// barWidth: null, // 默认自适应
barGap: '30%', // 柱间距离，默认为柱形宽度的30%，可设固定值
barCategoryGap : '20%', // 类目间柱形距离，默认为类目间距的20%，可设固定值
itemStyle: {
normal: {
// color: '各异',
barBorderColor: '#fff', // 柱条边线
barBorderRadius: 0, // 柱条边线圆角，单位px，默认为0
barBorderWidth: 1, // 柱条边线线宽，单位px，默认为1
label: {
show: false
// position: 默认自适应，水平布局为'top'，垂直布局为'right'，可选为
// 'inside'|'left'|'right'|'top'|'bottom'
// textStyle: null // 默认使用全局文本样式，详见TEXTSTYLE
}
},
emphasis: {
// color: '各异',
barBorderColor: 'rgba(0,0,0,0)', // 柱条边线
barBorderRadius: 0, // 柱条边线圆角，单位px，默认为0
barBorderWidth: 1, // 柱条边线线宽，单位px，默认为1
label: {
show: false
// position: 默认自适应，水平布局为'top'，垂直布局为'right'，可选为
// 'inside'|'left'|'right'|'top'|'bottom'
// textStyle: null // 默认使用全局文本样式，详见TEXTSTYLE
}
}
}
},
10、折线图默认参数
line: {
itemStyle: {
normal: {
// color: 各异,
label: {
show: false
// position: 默认自适应，水平布局为'top'，垂直布局为'right'，可选为
// 'inside'|'left'|'right'|'top'|'bottom'
// textStyle: null // 默认使用全局文本样式，详见TEXTSTYLE
},
lineStyle: {
width: 2,
type: 'solid',
shadowColor : 'rgba(0,0,0,0)', //默认透明
shadowBlur: 5,
shadowOffsetX: 3,
shadowOffsetY: 3
}
},
emphasis: {
// color: 各异,
label: {
show: false
// position: 默认自适应，水平布局为'top'，垂直布局为'right'，可选为
// 'inside'|'left'|'right'|'top'|'bottom'
// textStyle: null // 默认使用全局文本样式，详见TEXTSTYLE
}
}
},
//smooth : false,
//symbol: null, // 拐点图形类型
symbolSize: 2, // 拐点图形大小
//symbolRotate : null, // 拐点图形旋转控制
showAllSymbol: false // 标志图形默认只有主轴显示（随主轴标签间隔隐藏策略）
},
11、K线图默认参数
k: {
// barWidth : null // 默认自适应
// barMaxWidth : null // 默认自适应
itemStyle: {
normal: {
color: '#fff', // 阳线填充颜色
color0: '#00aa11', // 阴线填充颜色
lineStyle: {
width: 1,
color: '#ff3200', // 阳线边框颜色
color0: '#00aa11' // 阴线边框颜色
}
},
emphasis: {
// color: 各异,
// color0: 各异
}
}
},
12、散点图默认参数
scatter: {
//symbol: null, // 图形类型
symbolSize: 4, // 图形大小，半宽（半径）参数，当图形为方向或菱形则总宽度为symbolSize * 2
//symbolRotate : null, // 图形旋转控制
large: false, // 大规模散点图
largeThreshold: 2000,// 大规模阀值，large为true且数据量>largeThreshold才启用大规模模式
itemStyle: {
normal: {
// color: 各异,
label: {
show: false
// position: 默认自适应，水平布局为'top'，垂直布局为'right'，可选为
// 'inside'|'left'|'right'|'top'|'bottom'
// textStyle: null // 默认使用全局文本样式，详见TEXTSTYLE
}
},
emphasis: {
// color: '各异'
label: {
show: false
// position: 默认自适应，水平布局为'top'，垂直布局为'right'，可选为
// 'inside'|'left'|'right'|'top'|'bottom'
// textStyle: null // 默认使用全局文本样式，详见TEXTSTYLE
}
}
}
},
13、雷达图默认参数
radar : {
itemStyle: {
normal: {
// color: 各异,
label: {
show: false
},
lineStyle: {
width: 2,
type: 'solid'
}
},
emphasis: {
// color: 各异,
label: {
show: false
}
}
},
//symbol: null, // 拐点图形类型
symbolSize: 2 // 可计算特性参数，空数据拖拽提示图形大小
//symbolRotate : null, // 图形旋转控制
},
14、饼图默认参数
pie: {
center : ['50%', '50%'], // 默认全局居中
radius : [0, '75%'],
clockWise : false, // 默认逆时针
startAngle: 90,
minAngle: 0, // 最小角度改为0
selectedOffset: 10, // 选中是扇区偏移量
itemStyle: {
normal: {
// color: 各异,
borderColor: '#fff',
borderWidth: 1,
label: {
show: true,
position: 'outer'
// textStyle: null // 默认使用全局文本样式，详见TEXTSTYLE
},
labelLine: {
show: true,
length: 20,
lineStyle: {
// color: 各异,
width: 1,
type: 'solid'
}
}
},
emphasis: {
// color: 各异,
borderColor: 'rgba(0,0,0,0)',
borderWidth: 1,
label: {
show: false
// position: 'outer'
// textStyle: null // 默认使用全局文本样式，详见TEXTSTYLE
},
labelLine: {
show: false,
length: 20,
lineStyle: {
// color: 各异,
width: 1,
type: 'solid'
}
}
}
}
},
map: {
mapType: 'china', // 各省的mapType暂时都用中文
mapLocation: {
x : 'center',
y : 'center'
// width // 自适应
// height // 自适应
},
showLegendSymbol : true, // 显示图例颜色标识（系列标识的小圆点），存在legend时生效
itemStyle: {
normal: {
// color: 各异,
borderColor: '#fff',
borderWidth: 1,
areaStyle: {
color: '#ccc'//rgba(135,206,250,0.8)
},
label: {
show: false,
textStyle: {
color: 'rgba(139,69,19,1)'
}
}
},
emphasis: { // 也是选中样式
// color: 各异,
borderColor: 'rgba(0,0,0,0)',
borderWidth: 1,
areaStyle: {
color: 'rgba(255,215,0,0.8)'
},
label: {
show: false,
textStyle: {
color: 'rgba(139,69,19,1)'
}
}
}
}
},
force : {
// 数据map到圆的半径的最小值和最大值
minRadius : 10,
maxRadius : 20,
density : 1.0,
attractiveness : 1.0,
// 初始化的随机大小位置
initSize : 300,
// 向心力因子，越大向心力越大
centripetal : 1,
// 冷却因子
coolDown : 0.99,
// 分类里如果有样式会覆盖节点默认样式
itemStyle: {
normal: {
// color: 各异,
label: {
show: false
// textStyle: null // 默认使用全局文本样式，详见TEXTSTYLE
},
nodeStyle : {
brushType : 'both',
color : '#f08c2e',
strokeColor : '#5182ab'
},
linkStyle : {
strokeColor : '#5182ab'
}
},
emphasis: {
// color: 各异,
label: {
show: false
// textStyle: null // 默认使用全局文本样式，详见TEXTSTYLE
},
nodeStyle : {},
linkStyle : {}
}
}
},
chord : {
radius : ['65%', '75%'],
center : ['50%', '50%'],
padding : 2,
sort : 'none', // can be 'none', 'ascending', 'descending'
sortSub : 'none', // can be 'none', 'ascending', 'descending'
startAngle : 90,
clockWise : false,
showScale : false,
showScaleText : false,
itemStyle : {
normal : {
label : {
show : true
// textStyle: null // 默认使用全局文本样式，详见TEXTSTYLE
},
lineStyle : {
width : 0,
color : '#000'
},
chordStyle : {
lineStyle : {
width : 1,
color : '#666'
}
}
},
emphasis : {
lineStyle : {
width : 0,
color : '#000'
},
chordStyle : {
lineStyle : {
width : 2,
color : '#333'
}
}
}
}
},
island: {
r: 15,
calculateStep: 0.1 // 滚轮可计算步长 0.1 = 10%
},
markPoint : {
symbol: 'pin', // 标注类型
symbolSize: 10, // 标注大小，半宽（半径）参数，当图形为方向或菱形则总宽度为symbolSize * 2
//symbolRotate : null, // 标注旋转控制
itemStyle: {
normal: {
// color: 各异，
// borderColor: 各异, // 标注边线颜色，优先于color
borderWidth: 2, // 标注边线线宽，单位px，默认为1
label: {
show: true,
position: 'inside' // 可选为'left'|'right'|'top'|'bottom'
// textStyle: null // 默认使用全局文本样式，详见TEXTSTYLE
}
},
emphasis: {
// color: 各异
label: {
show: true
// position: 'inside' // 'left'|'right'|'top'|'bottom'
// textStyle: null // 默认使用全局文本样式，详见TEXTSTYLE
}
}
}
},
markLine : {
// 标线起始和结束的symbol介绍类型，如果都一样，可以直接传string
symbol: ['circle', 'arrow'],
// 标线起始和结束的symbol大小，半宽（半径）参数，当图形为方向或菱形则总宽度为symbolSize * 2
symbolSize: [2, 4],
// 标线起始和结束的symbol旋转控制
//symbolRotate : null,
itemStyle: {
normal: {
// color: 各异, // 标线主色，线色，symbol主色
// borderColor: 随color, // 标线symbol边框颜色，优先于color
borderWidth: 2, // 标线symbol边框线宽，单位px，默认为2
label: {
show: false,
// 可选为 'start'|'end'|'left'|'right'|'top'|'bottom'
position: 'inside',
textStyle: { // 默认使用全局文本样式，详见TEXTSTYLE
color: '#333'
}
},
lineStyle: {
// color: 随borderColor, // 主色，线色，优先级高于borderColor和color
// width: 随borderWidth, // 优先于borderWidth
type: 'solid',
shadowColor : 'rgba(0,0,0,0)', //默认透明
shadowBlur: 5,
shadowOffsetX: 3,
shadowOffsetY: 3
}
},
emphasis: {
// color: 各异
label: {
show: false
// position: 'inside' // 'left'|'right'|'top'|'bottom'
// textStyle: null // 默认使用全局文本样式，详见TEXTSTYLE
},
lineStyle : {}
}
}
},
textStyle: {
decoration: 'none',
fontFamily: 'Arial, Verdana, sans-serif',
fontFamily2: '微软雅黑', // IE8- 字体模糊并且不支持不同字体混排，额外指定一份
fontSize: 12,
fontStyle: 'normal',
fontWeight: 'normal'
},
15、默认标志图形类型列表
symbolList : [
'circle', 'rectangle', 'triangle', 'diamond',
'emptyCircle', 'emptyRectangle', 'emptyTriangle', 'emptyDiamond'
],
16、可计算特性配置，孤岛，提示颜色
calculable: false, // 默认关闭可计算特性
calculableColor: 'rgba(255,165,0,0.6)', // 拖拽提示边框颜色
calculableHolderColor: '#ccc', // 可计算占位提示颜色
nameConnector: ' & ',
valueConnector: ' : ',
animation: true,
animationThreshold: 2500, // 动画元素阀值，产生的图形原素超过2500不出动画
addDataAnimation: true, // 动态数据接口是否开启动画效果
animationDuration: 2000,
animationEasing: 'ExponentialOut' //BounceOut
ECharts 图表中增加点击事件
可以对 ECharts 图表增加点击事件
const that = this
this.chart.on('click', function (param) {
console.log(param)
})

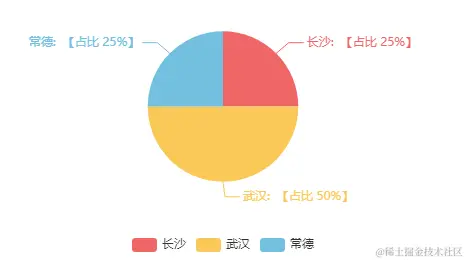

点击下图常德区域：

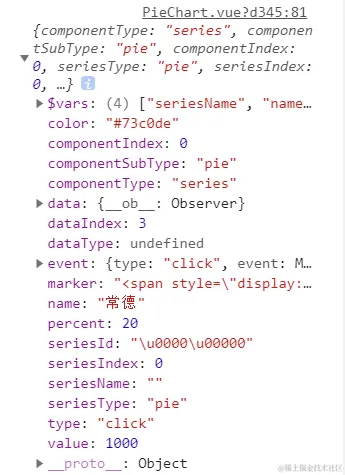

控制台打印：
