Linux0.11源码笔记

bootsect.s_1

loaded at 0x7c00 by the bios-startup routines, and moves

iself out of the way to address 0x90000, and jumps there.

SETUPLEN = 4                ; nr of setup-sectors
BOOTSEG  = 0x07c0           ; original address of boot-sector
INITSEG  = 0x9000           ; we move boot here - out of the way
SETUPSEG = 0x9020           ; setup starts here
SYSSEG   = 0x1000           ; system loaded at 0x10000 (65536).
ENDSEG   = SYSSEG + SYSSIZE     ; where to stop loading

; ROOT_DEV: 0x000 - same type of floppy as boot.
;       0x301 - first partition on first drive etc
ROOT_DEV = 0x306

entry start
start:
    mov ax,#BOOTSEG
    mov ds,ax
    mov ax,#INITSEG
    mov es,ax
    mov cx,#256
    sub si,si
    sub di,di
    rep
    movw
    jmpi    go,INITSEG
    go: mov ax,cs
    mov ds,ax
    mov es,ax
; put stack at 0x9ff00.
    mov ss,ax
    mov sp,#0xFF00      ; arbitrary value >>512

在系统启动时，BIOS会将硬盘中启动区的512字节数据，原封不动的放到**0x7c00**也就对应着源码中定义的： BOOTSEG = 0x07c0 地址处，并跳转到那个位置进行执行

启动区的定义非常简单，只要硬盘中的 0 盘 0 道 1 扇区的 512 个字节的最后两个字节分别是 0x55 和 0xaa，那么 BIOS 就会认为它是个启动区

    mov ax,#BOOTSEG
    mov ds,ax

在x86 16位实模式下（当时也没有保护模式的概念），内存地址是通过两个16位的地址拼成20位的地址来完成的，实际的操作就是 段地址<< 1 + 偏移地址 给出

所以此处，我们将0x07c0传入ds中作为数据段的地址，这么做的原因在于，我们开头说了BIOS会将硬盘中的512字节数据原封不动放到0x7c00处，而根据16位实模式下内存地址的规则，此处我们将0x07c0传入ds后，左移一位之后就会变成0x7c00，正好指向此处，方便以后通过这种基址的方式来访问内存中的数据

    mov ax,#INITSEG
    mov es,ax
    mov cx,#256
    sub si,si
    sub di,di

说这段之前先来看一下#INITSEG在源代码中的注释：; we move boot here - out of the way，意思是接下来我们要将boot区这512字节的代码由0x07c0处复制到0x9000处，为什么呢，out of the way！

为了完成这个操作，我么需要完成以下前置铺垫

将0x9000存入另一个段寄存器用于复制
```
mov ax,#INITSEG
mov es,ax
```
要复制的数据有512字节，所以肯定要借助循环实现
```
mov cx,#256
sub si,si
sub di,di
```
将cx寄存器置为256：接下来要循环256次，由此可推断，每次要复制2字节（16位）的数据

si di两个寄存器清0，作为接下来复制操作偏移地址的寄存器

rep
movw
jmpi    go,INITSEG

此处的作用的是将ds:si开始的512字节复制到es:di处，然后再跳到**0x9000:go**处继续执行，这样也就成功的将cs:ip指向了0x9000段下go的位置（此时0x7c00段的数据并没有被清空）

此处发生了一个很有意思的事情，当我到网上搜rep movw含义时，普遍给出的答案是：rep的作用是重复执行后面的代码cx次，movw的作用是将ds:si的数据以每次复制2字节（word）的方式，复制到es:di

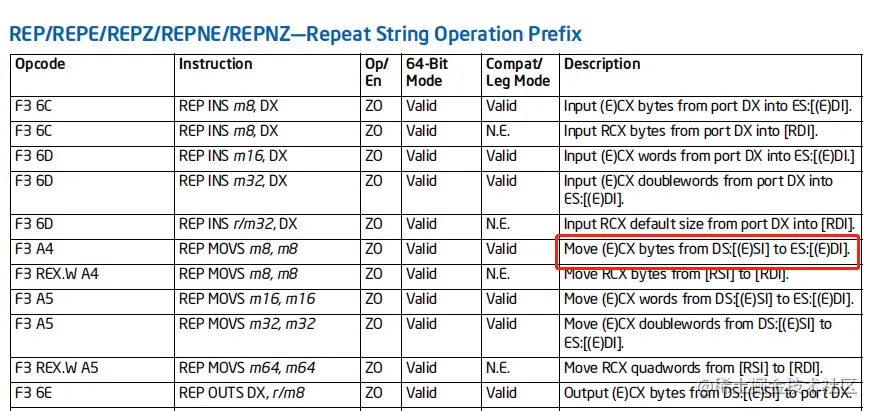

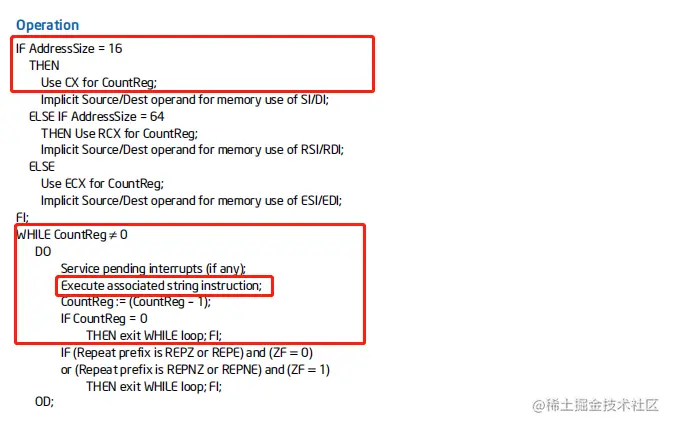

可是这解释很不对劲，movw的功能未免太过于强大了，于是查阅了Intel® 手册卷2，果然上述解释是有问题的，这个功能来自于rep


Move CX bytes/words/double words DS:[(E)SI] to ES:[(E)DI] 将cx单位的数据从ds:si移动到es:di（16位）


go: mov ax,cs
    mov ds,ax
    mov es,ax
; put stack at 0x9ff00.
    mov ss,ax
    mov sp,#0xFF00      ; arbitrary value >>512

此时已转移到0x9000处(cs:0x9000)，接下来将ds、es、ss寄存器都分别置为0x9000

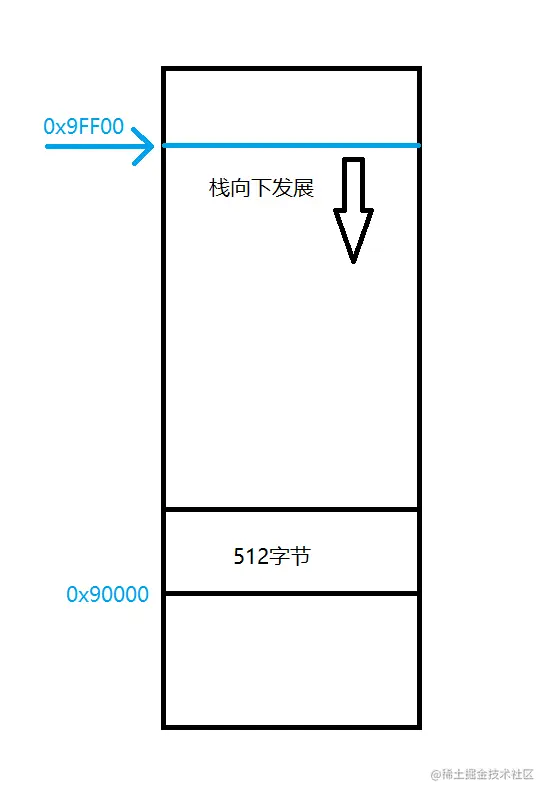

由于栈是自上而下增长的，所以将sp寄存器的值置为0xFF00，此时栈顶指针就指向了0x9FF00

此处由注释可知对于sp的值只要 arbitrary value >> 512 （任意值大于512即可 0x90200）因为从0x90200地址开始处要放置setup程序


bootsect.s_2

It then loads 'setup' directly after itself (0x90200), and the system

at 0x10000, using BIOS interrupts.

load_setup:
    mov dx,#0x0000      ; drive 0, head 0
    mov cx,#0x0002      ; sector 2, track 0
    mov bx,#0x0200      ; address = 512, in INITSEG
    mov ax,#0x0200+SETUPLEN ; service 2, nr of sectors
    int 0x13            ; read it
    jnc ok_load_setup       ; ok - continue
    mov dx,#0x0000
    mov ax,#0x0000      ; reset the diskette
    int 0x13
    j   load_setup
ok_load_setup:

; Get disk drive parameters, specifically nr of sectors/track

    mov dl,#0x00
    mov ax,#0x0800      ; AH=8 is get drive parameters
    int 0x13
    mov ch,#0x00
    seg cs
    mov sectors,cx
    mov ax,#INITSEG
    mov es,ax

; Print some inane message

    mov ah,#0x03        ; read cursor pos
    xor bh,bh
    int 0x10

    mov cx,#24
    mov bx,#0x0007      ; page 0, attribute 7 (normal)
    mov bp,#msg1
    mov ax,#0x1301      ; write string, move cursor
    int 0x10

; ok, we've written the message, now
; we want to load the system (at 0x10000)

    mov ax,#SYSSEG
    mov es,ax       ; segment of 0x010000
    call    read_it
    call    kill_motor

; After that we check which root-device to use. If the device is
; defined (!= 0), nothing is done and the given device is used.
; Otherwise, either /dev/PS0 (2,28) or /dev/at0 (2,8), depending
; on the number of sectors that the BIOS reports currently.

    seg cs
    mov ax,root_dev
    cmp ax,#0
    jne root_defined
    seg cs
    mov bx,sectors
    mov ax,#0x0208      ; /dev/ps0 - 1.2Mb
    cmp bx,#15
    je  root_defined
    mov ax,#0x021c      ; /dev/PS0 - 1.44Mb
    cmp bx,#18
    je  root_defined
undef_root:
    jmp undef_root
root_defined:
    seg cs
    mov root_dev,ax

; after that (everyting loaded), we jump to
; the setup-routine loaded directly after
; the bootblock:

    jmpi    0,SETUPSEG

如作者的介绍说，接下来的代码作用在于：使用BIOS中断程序将setup（由system.s编译而成）直接加载到启动子程序后(0x900 << 1 + 200h = 0x90200h)，并将system（由head.s编译而成）加载到地址0x10000处

加载`setup`(`setup.s`)

load_setup:
	mov	dx,#0x0000		; drive 0, head 0
	mov	cx,#0x0002		; sector 2, track 0
	mov	bx,#0x0200		; address = 512, in INITSEG
	mov	ax,#0x0200+SETUPLEN	; service 2, nr of sectors
	int	0x13			; read it
	jnc	ok_load_setup		; ok - continue

INT 0X13传参的含义

0x13 号中断的处理程序是 BIOS 提前给我们写好的，读取磁盘的相关功能的函数。

dx
- dh：磁头号
- dl：驱动器号（若为硬盘则位7要置位）
cx
- ch：磁道（柱面）号的低8位
- cl：开始扇区（0~~5位），磁道号（6~~7位）
bx
- es:bx指向数据缓冲区（出错则CF标志位置位）
ax
- ah：0x02 - 读磁盘扇区到内存
- al：需要读出的扇区数量

所以对于上述传参的含义为：

mov	dx,#0x0000		; drive 0, head 0
mov	cx,#0x0002		; sector 2, track 0
mov	bx,#0x0200		; address = 512, in INITSEG
mov	ax,#0x0200+SETUPLEN	; service 2, nr of sectors
int	0x13			; read it

将0号驱动器0号磁头的第cx(2)个扇区开始的数据读取到es:bx处(0x90200h)，共读取SETUPLEN(4)个扇区

jnc	ok_load_setup		; ok - continue

若CF=0（没有出现错误）则跳转到ok_load_setup

mov	dx,#0x0000
mov	ax,#0x0000		; reset the diskette
int	0x13
j	load_setup

若上面jnc的跳转失败，则复位驱动器，并重复执行上述过程，一直不成功则一直循环

加载`system`(`head.s`开头)

ok_load_setup:

; Get disk drive parameters, specifically nr of sectors/track

	mov	dl,#0x00
	mov	ax,#0x0800		; AH=8 is get drive parameters
	int	0x13
	mov	ch,#0x00
	seg cs
	mov	sectors,cx
	mov	ax,#INITSEG
	mov	es,ax         ;重置es的值为0x9000

; Print some inane message

	mov	ah,#0x03		; read cursor pos
	xor	bh,bh
	int	0x10

	mov	cx,#24
	mov	bx,#0x0007		; page 0, attribute 7 (normal)
	mov	bp,#msg1
	mov	ax,#0x1301		; write string, move cursor
	int	0x10

; ok, we've written the message, now
; we want to load the system (at 0x10000)

	mov	ax,#SYSSEG
	mov	es,ax		; segment of 0x010000
	call	read_it ;读取system模块
	call	kill_motor ;关闭驱动马达

; After that we check which root-device to use. If the device is
; defined (!= 0), nothing is done and the given device is used.
; Otherwise, either /dev/PS0 (2,28) or /dev/at0 (2,8), depending
; on the number of sectors that the BIOS reports currently.

	seg cs
	mov	ax,root_dev
	cmp	ax,#0
	jne	root_defined
	seg cs
	mov	bx,sectors
	mov	ax,#0x0208		; /dev/ps0 - 1.2Mb
	cmp	bx,#15
	je	root_defined
	mov	ax,#0x021c		; /dev/PS0 - 1.44Mb
	cmp	bx,#18
	je	root_defined
undef_root:
	jmp undef_root
root_defined:
	seg cs
	mov	root_dev,ax

; after that (everyting loaded), we jump to
; the setup-routine loaded directly after
; the bootblock:

	jmpi	0,SETUPSEG

ok_load_setup部分的代码的主要作用

取磁盘驱动器参数
在显示器上显示一些信息
将system模块加载到0x10000处 （重要）

把从硬盘第 6 个扇区开始往后的 240 个扇区，加载到内存 0x10000 处

jmpi	0,SETUPSEG

bootsect.s结束，并跳转到0x90200开始执行setup
