如何制作一个纯CSS的3D包装切换器

你知道你可以得到完全平坦的纸板箱吗？你把它们折叠起来，然后用胶带粘住，使它们成为一个有用的盒子。然后当你要回收它们的时候，你再把它们切开，把它们压平。最近，有人向我提出将这一概念制作成三维动画，我想如果完全用CSS来做，会是一个有趣的教程，所以我们就这样做了！"。

这个动画看起来如何？我们如何创建包装时间线？尺寸是否可以灵活调整？让我们做一个纯CSS的包装切换。

这就是我们的工作目标。点击包装和拆开纸盒。

从哪里开始呢？

像这样的事情，你甚至从哪里开始呢？最好的办法是提前计划。我们知道，我们要为我们的包装准备一个模板。而这将需要在三维空间中折叠起来。如果你对CSS中的三维工作感到陌生，我推荐这篇文章来帮助你开始。

如果你对三维CSS很熟悉，你可能很想构建一个立方体，然后从那里开始。但是，这将会带来一些问题。我们需要考虑一个包如何从2D到3D。

让我们从创建一个模板开始。我们需要提前计划我们的标记，并考虑我们希望我们的包装动画如何工作。让我们从一些HTML开始。

<div class="scene">
  <div class="package__wrapper">
    <div class="package">
      <div class="package__side package__side--main">
        <div class="package__flap package__flap--top"></div>
        <div class="package__flap package__flap--bottom"></div>
        <div class="package__side package__side--tabbed">
          <div class="package__flap package__flap--top"></div>
          <div class="package__flap package__flap--bottom"></div>
        </div>
        <div class="package__side package__side--extra">
          <div class="package__flap package__flap--top"></div>
          <div class="package__flap package__flap--bottom"></div>
          <div class="package__side package__side--flipped">
            <div class="package__flap package__flap--top"></div>
            <div class="package__flap package__flap--bottom"></div>
          </div>
        </div>
      </div>
    </div>
  </div>
</div>

混合器是个好主意

那里发生了很多事情。有很多div。我经常喜欢用Pug来生成标记，这样我就可以把东西分割成可重复使用的块。例如，每个侧面都会有两个挡板。我们可以为侧面创建一个Pug混合器，并使用属性来应用一个修改器类名，使所有的标记更容易编写。

mixin flaps()
  .package__flap.package__flap--top
  .package__flap.package__flap--bottom

mixin side()
  .package__side(class=`package__side--${attributes.class || 'side'}`)
    +flaps()
    if block
      block

.scene
  .package__wrapper
    .package
      +side()(class="main")
        +side()(class="tabbed")
        +side()(class="extra")
          +side()(class="flipped")

我们使用了两个混集器。一个是为盒子的每一面创建挡板。另一个创建了盒子的侧面。注意，在side mixin中，我们使用了block 。这就是mixin使用的子项被呈现的地方，这特别有用，因为我们需要嵌套一些边，以方便我们以后的生活。

我们生成的标记。

<div class="scene">
  <div class="package__wrapper">
    <div class="package">
      <div class="package__side package__side--main">
        <div class="package__flap package__flap--top"></div>
        <div class="package__flap package__flap--bottom"></div>
        <div class="package__side package__side--tabbed">
          <div class="package__flap package__flap--top"></div>
          <div class="package__flap package__flap--bottom"></div>
        </div>
        <div class="package__side package__side--extra">
          <div class="package__flap package__flap--top"></div>
          <div class="package__flap package__flap--bottom"></div>
          <div class="package__side package__side--flipped">
            <div class="package__flap package__flap--top"></div>
            <div class="package__flap package__flap--bottom"></div>
          </div>
        </div>
      </div>
    </div>
  </div>
</div>

嵌套的边

嵌套侧面使我们的包更容易折叠起来。就像每个侧面都有两个挡板一样。一个侧面的子代可以继承侧面的变换，然后应用自己的变换。如果我们从一个立方体开始，就很难利用这一点了。

看看这个在嵌套和非嵌套元素之间翻转的演示，看看其中的区别。

每个盒子都有一个transform-origin ，设置为右下角的100% 100% 。勾选 "转换 "的切换键，可以旋转每个盒子90deg 。但是，看看如果我们对元素进行嵌套，该transform 的行为会发生什么变化。

我们在两个版本的标记之间翻转，但没有改变任何其他东西。

嵌套。

<div class="boxes boxes--nested">
  <div class="box">
    <div class="box">
      <div class="box">
        <div class="box"></div>
      </div>
    </div>
  </div>
</div>

不嵌套。

<div class="boxes">
  <div class="box"></div>
  <div class="box"></div>
  <div class="box"></div>
  <div class="box"></div>
</div>

改变所有的东西

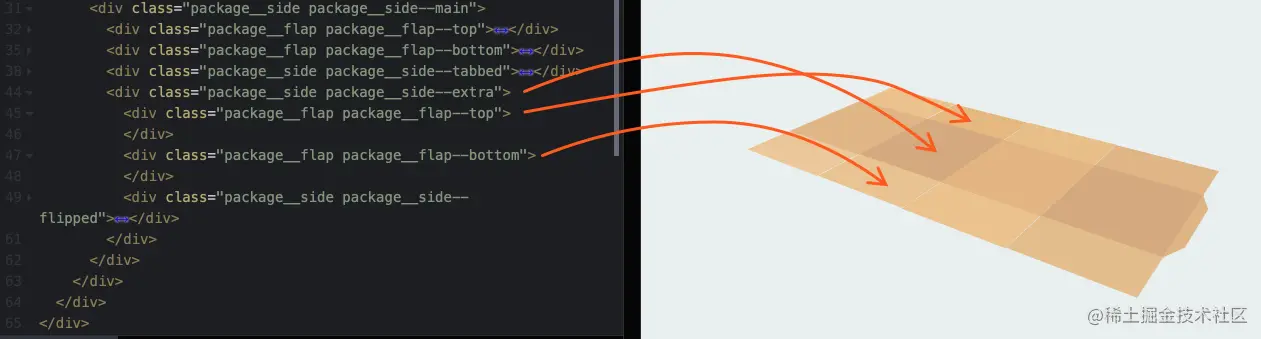

在对我们的HTML应用了一些样式后，我们有了我们的包装模板。

样式指定了不同的颜色，并将两侧定位到包装上。每个边都有一个相对于 "主 "边的位置。(你会看到为什么所有的嵌套都是有用的，就在一会儿）。

有一些事情是需要注意的。与处理立方体一样，我们使用--height,--width, 和--depth 变量来确定尺寸。这将使我们在下一步改变包的大小更容易。

.package {
  height: calc(var(--height, 20) * 1vmin);
  width: calc(var(--width, 20) * 1vmin);
}

为什么要这样定义大小？我们正在使用一个无单位的默认尺寸20 ，这个想法是我从Lea Verou的2016年亚洲CSS会议的演讲中获得的（从52:44开始）。使用自定义属性作为 "数据 "而不是 "值"，我们可以自由地使用calc() ，做我们想做的。此外，JavaScript不必关心值的单位，我们可以改成像素、百分比等，而不必在其他地方做改动。你可以在--root ，将其重构为一个系数，但它也可能很快就变得多余了。

每个面的挡板也需要一个比它们所处的面更小的尺寸。这是为了让我们能像在现实生活中一样看到轻微的缝隙。另外，两边的挡板需要稍微低一点。这样，当我们把它们折叠起来时，我们就不会在它们之间产生z-index 。

.package__flap {
  width: 99.5%;
  height: 49.5%;
  background: var(--flap-bg, var(--face-4));
  position: absolute;
  left: 50%;
  transform: translate(-50%, 0);
}
.package__flap--top {
  transform-origin: 50% 100%;
  bottom: 100%;
}
.package__flap--bottom {
  top: 100%;
  transform-origin: 50% 0%;
}
.package__side--extra > .package__flap--bottom,
.package__side--tabbed > .package__flap--bottom {
  top: 99%;
}
.package__side--extra > .package__flap--top,
.package__side--tabbed > .package__flap--top {
  bottom: 99%;
}

我们也开始考虑各个部件的transform-origin 。一个顶瓣将从其底边旋转，一个底瓣将从其顶边旋转。

我们可以用一个伪元素来做那个右边的标签。我们正在使用clip-path ，以获得那个理想的形状。

.package__side--tabbed:after {
  content: '';
  position: absolute;
  left: 99.5%;
  height: 100%;
  width: 10%;
  background: var(--face-3);
  -webkit-clip-path: polygon(0 0%, 100% 20%, 100% 80%, 0 100%);
  clip-path: polygon(0 0%, 100% 20%, 100% 80%, 0 100%);
  transform-origin: 0% 50%;
}

让我们开始在一个三维平面上使用我们的模板。我们可以先在X和Y轴上旋转.scene 。

.scene {
  transform: rotateX(-24deg) rotateY(-32deg) rotateX(90deg);
}

折叠

我们已经准备好开始折叠我们的模板了!我们的模板将根据一个自定义的属性--packaged 来折叠。如果值是1 ，那么我们就可以折叠模板了。例如，让我们折叠一些边和伪元素标签。

.package__side--tabbed,
.package__side--tabbed:after {
  transform: rotateY(calc(var(--packaged, 0) * -90deg));
}
.package__side--extra {
  transform: rotateY(calc(var(--packaged, 0) * 90deg));
}

或者，我们可以为所有不是 "主 "的边写一个规则。

.package__side:not(.package__side--main),
.package__side:not(.package__side--main):after {
  transform: rotateY(calc((var(--packaged, 0) * var(--rotation, 90)) * 1deg));
}
.package__side--tabbed { --rotation: -90; }

而这将涵盖所有的边。

还记得我说过，嵌套的边允许我们继承父方的变换吗？如果我们更新我们的演示，以便我们可以改变--packaged 的值，我们可以看到这个值是如何影响变换的。试着在1 和0 之间滑动--packaged 的值，你会看到我的意思。

现在我们有一种方法来切换我们模板的折叠状态，我们可以开始处理一些动作。我们之前的演示在这两种状态之间翻转。我们可以利用transition 来做到这一点。最快的方法是什么？在.scene 中的每个孩子的transform ，添加一个transition 。

.scene *,
.scene *::after {
  transition: transform calc(var(--speed, 0.2) * 1s);
}

多步过渡!

但我们不会一次就把模板全部折叠起来--在现实生活中，有一个顺序，我们会先把一边和它的挡板折叠起来，然后再到下一边，以此类推。范围内的自定义属性对这一点非常完美。

.scene *,
.scene *::after {
  transition: transform calc(var(--speed, 0.2) * 1s) calc((var(--step, 1) * var(--delay, 0.2)) * 1s);
}

这里我们说的是，对于每个transition ，使用--step 乘以--delay 的transition-delay 。--delay 的值不会改变，但每个元素可以定义它在序列中的哪个 "步骤"。然后我们就可以明确事情发生的顺序了。

.package__side--extra {
  --step: 1;
}
.package__side--tabbed {
  --step: 2;
}
.package__side--flipped,
.package__side--tabbed::after {
  --step: 3;
}

同样的技术是我们要做的事情的关键。我们甚至可以引入一个--initial-delay ，为一切添加一个轻微的停顿，以获得更多的真实感。

.race__light--animated,
.race__light--animated:after,
.car {
  animation-delay: calc((var(--step, 0) * var(--delay-step, 0)) * 1s);
}

CodePen Embed Fallback

如果我们回过头来看我们的包，我们可以更进一步，对所有要transform 的元素应用一个 "步骤"。它相当繁琐，但它能完成工作。另外，你也可以在标记中内联这些值。

.package__side--extra > .package__flap--bottom {
  --step: 4;
}
.package__side--tabbed > .package__flap--bottom {
  --step: 5;
}
.package__side--main > .package__flap--bottom {
  --step: 6;
}
.package__side--flipped > .package__flap--bottom {
  --step: 7;
}
.package__side--extra > .package__flap--top {
  --step: 8;
}
.package__side--tabbed > .package__flap--top {
  --step: 9;
}
.package__side--main > .package__flap--top {
  --step: 10;
}
.package__side--flipped > .package__flap--top {
  --step: 11;
}

但是，这感觉不是很现实。

也许我们也应该翻转盒子

如果我在现实生活中折起盒子，我可能会在折起顶部挡板之前将盒子翻转起来。那么，我们应该怎样做呢？好吧，那些敏锐的人可能已经注意到了.package__wrapper 。我们要用它来滑动包装。然后，我们将在X轴上旋转包装。这将创造出将包裹翻转到其侧面的印象。

.package {
  transform-origin: 50% 100%;
  transform: rotateX(calc(var(--packaged, 0) * -90deg));
}
.package__wrapper {
  transform: translate(0, calc(var(--packaged, 0) * -100%));
}

相应地调整--step 声明，我们就可以得到这样的东西。 CodePen嵌入回退

展开包装盒

如果你在折叠状态和未折叠状态之间进行翻转，你会发现展开的方式看起来不对。展开的顺序应该是与折叠的顺序完全相反。我们可以根据--packaged 和步骤的数量来翻转--step 。我们的最新步骤是15 。我们可以将我们的transition 更新为这个。

.scene *,
.scene *:after {
  --no-of-steps: 15;
  --step-delay: calc(var(--step, 1) - ((1 - var(--packaged, 0)) * (var(--step) - ((var(--no-of-steps) + 1) - var(--step)))));
  transition: transform calc(var(--speed, 0.2) * 1s) calc((var(--step-delay) * var(--delay, 0.2)) * 1s);
}

这是相当大的口气，calc ，以扭转transition-delay 。但是，它是有效的!不过，我们必须提醒自己，保持--no-of-steps 的值是最新的!

我们确实有另一个选择。当我们继续走 "纯CSS "路线时，我们最终会利用复选框黑客来在折叠状态之间进行切换。我们可以有两套定义好的 "步骤"，当我们的复选框被选中时，其中一套会被激活。这当然是一个更冗长的解决方案。但是，它确实给了我们更多有限的控制。

/* Folding */
:checked ~ .scene .package__side--extra {
  --step: 1;
}
/* Unfolding */
.package__side--extra {
  --step: 15;
}

尺寸和居中

在我们的演示中放弃使用[dat.gui](https://github.com/dataarts/dat.gui) 之前，让我们玩一下我们的包的大小。我们想检查一下我们的包在折叠和翻转时是否保持居中。在这个演示中，包装有一个较大的--height ，而.scene 有一个虚线的边框。

我们不妨调整一下我们的transform ，以更好地使包装居中，同时我们也在做这件事。

/* Considers package height by translating on z-axis */
.scene {
  transform: rotateX(calc(var(--rotate-x, -24) * 1deg)) rotateY(calc(var(--rotate-y, -32) * 1deg)) rotateX(90deg) translate3d(0, 0, calc(var(--height, 20) * -0.5vmin));
}
/* Considers package depth by sliding the depth before flipping */
.package__wrapper {
  transform: translate(0, calc((var(--packaged, 0) * var(--depth, 20)) * -1vmin));
}

这让我们在场景中获得可靠的中心位置。虽然这一切都归结于偏好!

添加到复选框黑客

现在，让我们把dat.gui ，让这个 "纯 "CSS。为此，我们需要在HTML中引入一堆控件。我们将使用一个复选框来折叠和展开我们的包。然后我们将使用一个radio 按钮来选择包装的大小。

<input id="package" type="checkbox"/>

<input id="one" type="radio" name="size"/>
<label class="size-label one" for="one">S</label>

<input id="two" type="radio" name="size" checked="checked"/>
<label class="size-label two" for="two">M</label>

<input id="three" type="radio" name="size"/>
<label class="size-label three" for="three">L</label>

<input id="four" type="radio" name="size"/>
<label class="size-label four" for="four">XL</label>

<label class="close" for="package">Close Package</label>
<label class="open" for="package">Open Package</label>

在最后的演示中，我们将隐藏输入并使用标签元素。不过现在，让我们让它们全部可见。诀窍是，当某些控件得到:checked ，就使用兄弟姐妹组合器(~)。然后我们可以在.scene 上设置自定义属性值。

#package:checked ~ .scene {
  --packaged: 1;
}
#one:checked ~ .scene {
  --height: 10;
  --width: 20;
  --depth: 20;
}
#two:checked ~ .scene {
  --height: 20;
  --width: 20;
  --depth: 20;
}
#three:checked ~ .scene {
  --height: 20;
  --width: 30;
  --depth: 20;
}
#four:checked ~ .scene {
  --height: 30;
  --width: 20;
  --depth: 30;
}

最后的润色

现在我们可以让事情看起来更 "漂亮"，并添加一些额外的修饰。让我们从隐藏所有的输入开始。

input {
  position: fixed;
  top: 0;
  left: 0;
  width: 1px;
  height: 1px;
  padding: 0;
  margin: -1px;
  overflow: hidden;
  clip: rect(0, 0, 0, 0);
  white-space: nowrap;
  border-width: 0;
}

我们可以把尺寸选项设计成圆形的按钮。

.size-label {
  position: fixed;
  top: var(--top);
  right: 1rem;
  z-index: 3;
  font-family: sans-serif;
  font-weight: bold;
  color: #262626;
  height: 44px;
  width: 44px;
  display: grid;
  place-items: center;
  background: #fcfcfc;
  border-radius: 50%;
  cursor: pointer;
  border: 4px solid #8bb1b1;
  transform: translate(0, calc(var(--y, 0) * 1%)) scale(var(--scale, 1));
  transition: transform 0.1s;
}
.size-label:hover {
  --y: -5;
}
.size-label:active {
  --y: 2;
  --scale: 0.9;
}

我们希望能够在任何地方点击来切换折叠和展开我们的包装。所以我们的.open 和.close 标签将占据整个屏幕。想知道为什么我们有两个标签吗？这是个小技巧。如果我们使用transition-delay ，并放大相应的标签，我们就可以在包的转换过程中隐藏两个标签。这就是我们打击垃圾邮件的方法（尽管它不能阻止用户点击键盘上的空格键）。

.close,
.open {
  position: fixed;
  height: 100vh;
  width: 100vw;
  z-index: 2;
  transform: scale(var(--scale, 1)) translate3d(0, 0, 50vmin);
  transition: transform 0s var(--reveal-delay, calc(((var(--no-of-steps, 15) + 1) * var(--delay, 0.2)) * 1s));
}

#package:checked ~ .close,
.open {
  --scale: 0;
  --reveal-delay: 0s;
}
#package:checked ~ .open {
  --scale: 1;
  --reveal-delay: calc(((var(--no-of-steps, 15) + 1) * var(--delay, 0.2)) * 1s);
}

这就是了!

这就是你如何制作一个纯CSS的3D包装切换器。你打算把这个放到你的网站上吗？不太可能。但是，看看你如何用CSS实现这些东西是很有趣的。自定义属性是如此强大。

为什么不把它作为一个超级节日，并把它作为CSS的礼物呢？

保持威武!ʕ -ᴥ-ʔ

---
