我最近创建了一个砖墙图案，作为我的#PetitePatterns系列的一部分，这是一个挑战，我在560字节（或大约两篇推文的大小）内用SVG创建有机外观的图案或纹理。为了适应这种限制，我经历了一个旅程，它让我学会了一些优化SVG图案的激进方法，使它们在不影响整体图像质量的情况下尽可能少地包含代码。
我想通过这个过程来告诉你，我们是如何将一个从197个字节开始的SVG模式一直减少到只有44个字节的--减少了高达77.7%！这就是我的想法。
SVG模式
所谓的 "running bond "砖块模式。这是最常见的砖块图案，你肯定也见过这种图案：每行砖块的长度偏移一半，形成一个重复的交错图案。这种排列方式相当简单，使得SVG的<pattern> 元素非常适合在代码中再现它。
SVG<pattern> 元素使用了一个预定义的图形对象，它可以沿着水平和垂直轴以固定的间隔进行复制（或 "平铺"）。从本质上讲，我们定义了一个矩形的瓦片图案，它被重复用来绘制填充区域。
首先，让我们设置砖块的尺寸和每个砖块之间的间隙。为了简单起见，让我们使用干净的圆形数字：砖头的宽度为100 ，高度为30 ，砖头之间的水平和垂直间隙为10 。
接下来，我们必须确定我们的 "基础 "瓦片。我所说的 "瓦片 "是指图案瓦片，而不是物理瓦片，不要与砖块混淆。让我们用上面图片的高亮部分作为我们的图案砖：第一行有两块整砖，第二行的两块半砖之间夹着一块整砖。请注意缝隙是如何被包括在内的，因为这些缝隙需要被包括在重复的图案瓦片中。
当使用<pattern> ，我们必须定义图案的width 和height ，它们对应于底砖的宽度和高度。为了得到这些尺寸，我们需要做一点数学运算。
Tile Width = 2(Brick Width) + 2(Gap) = 2(100) + 2(10) = 220
Tile Height = 2(Bright Height) + 2(Gap) = 2(30) + 2(10) = 80
好吧，那么我们的图案瓦片是220✕80 。我们还必须设置patternUnits 属性，其中的值userSpaceOnUse 基本上意味着像素。最后，给图案添加一个id 是必要的，这样当我们用它来画另一个元素时，它就可以被引用了。
<pattern id="p" width="220" height="80" patternUnits="userSpaceOnUse">
<!-- pattern content here -->
</pattern>
现在我们已经确定了瓷砖的尺寸，现在的挑战是为瓷砖创建代码，以便用尽可能少的字节数渲染图形。这就是我们希望在最后得到的结果。

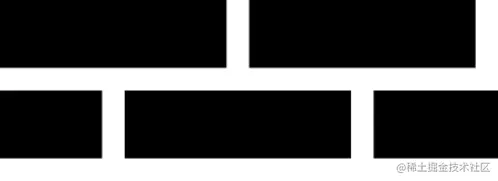

砖块（黑色）和缝隙（白色）的最终运行债券模式
初始标记（197字节）
我想到的重现这个图案的最简单和最声明性的方法是画五个矩形。默认情况下，SVG元素的fill 是黑色的，stroke 是透明的。这对于优化SVG模式很有效，因为我们不必在代码中明确声明这些。
下面代码中的每一行都定义了一个矩形。width 和height 总是被设置，而x 和y 的位置只有在一个矩形偏离0 的位置时才被设置。
<rect width="100" height="30"/>
<rect x="110" width="100" height="30"/>
<rect y="40" width="45" height="30"/>
<rect x="55" y="40" width="100" height="30"/>
<rect x="165" y="40" width="55" height="30"/>
瓷砖的顶行包含两个全宽的砖块，第二个砖块的位置是x="110" ，允许砖块之前有10 像素的空隙。同样地，后面也有10 像素的空隙，因为砖块在横轴上的终点是210 像素(110 + 100 = 210)，尽管<pattern> 宽度是220 像素。我们需要这一点额外的空间；否则第二块砖会与相邻瓷砖的第一块砖合并。
第二行（底部）的砖块是偏移的，所以该行包含两个半砖和一个整砖。在这种情况下，我们希望半宽的砖块能够合并，所以在开始和结束时都没有缝隙，让它们与相邻图案瓷砖的砖块无缝流动。在对这些砖块进行偏移时，我们也要包括一半的间隙，因此x ，值分别为55 和165 。
元素重复使用，（-43B，共154B）
如此明确地定义每块砖，似乎效率不高。难道没有什么办法通过重用形状来优化SVG模式吗？
我想大家都不知道SVG有一个<use> 的元素。你可以用它来引用另一个元素，并在使用<use> 的地方渲染那个被引用的元素。这可以节省不少字节，因为我们可以省去指定每块砖的宽度和高度，除了第一块。
这就是说，<use> 确实有一个小代价。就是说，我们必须为我们想要重用的元素添加一个id 。
<rect id="b" width="100" height="30"/>
<use href="#b" x="110"/>
<use href="#b" x="-55" y="40"/>
<use href="#b" x="55" y="40"/>
<use href="#b" x="165" y="40"/>
最短的id 可能是一个字符，所以我选择了 "b "作为砖块。<use> 元素的位置可以与<rect> 相似，用x 和y 属性作为偏移量。由于现在我们改用<use> ，每块砖都是全宽的（记住，我们明确地将图案瓦片第二行的砖减半），我们必须在第二行使用负的x ，然后确保最后一块砖从瓦片上溢出，以实现砖与砖之间的无缝连接。不过这些都是可以的，因为任何落在图案瓦片之外的东西都会被自动切断。
你能发现一些可以更有效编写的重复字符串吗？接下来让我们来研究一下这些。
重写到路径（-54B，共100B）
<path> 可能是SVG中最强大的元素。你可以画出几乎所有在其 属性中带有 "命令 "的形状。有20个命令可用，但我们只需要最简单的矩形命令。d
这就是我的落脚点。
<path d="M0 0h100v30h-100z
M110 0h100v30h-100
M0 40h45v30h-45z
M55 40h100v30h-100z
M165 40h55v30h-55z"/>
我知道，超级奇怪的数字和字母！它们都是有意义的。当然，它们都有意义。下面是在这个特定情况下发生的事情。
- **
M{x} {y}:**根据坐标移动到一个点上。 - **
z:**关闭当前段。 - **
h{x}:**从当前点开始画一条水平线，长度为x，方向由x的符号定义。小写x表示相对坐标。 - **
v{y}:**从当前点开始画一条垂直线，长度为y，方向由y。小写字母y表示相对坐标。
这个标记比之前的标记要简洁得多（换行和缩进的空白只是为了便于阅读）。而且，嘿，我们已经成功地削减了最初的一半大小，达到了100字节。不过，有些东西让我觉得这还可以更小......
瓷砖修改（-38B，共62B）

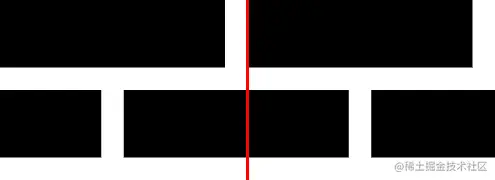

我们的图案瓦片不是有重复的部分吗？很明显，在第一行，一整块砖都是重复的，但第二行呢？这有点难看，但如果我们把中间的砖头切成两半，就很明显了。
好吧，中间的砖头并没有完全切成两半。有一个轻微的偏移，因为我们还必须考虑到缝隙的问题。不管怎么说，我们刚刚找到了一个更简单的底层瓷砖图案，这意味着更少的字节！这也意味着我们必须将其减半。width 这也意味着我们必须将我们的<pattern> 元素的数量减半，从220到110。
<pattern id="p" width="110" height="80" patternUnits="userSpaceOnUse">
<!-- pattern content here -->
</pattern>
现在让我们看看简化后的瓷砖是如何用<path> 。
<path d="M0 0h100v30h-100z
M0 40h45v30h-45z
M55 40h55v30h-55z"/>
大小减少到62个字节，这已经少于原来的三分之一了!但为什么要在这里停下来呢，因为我们还可以做更多的事情!
缩短路径命令（-9B，共53B）
值得深入了解一下<path> 元素，因为它为优化SVG模式提供了更多提示。在使用<path> 时，我有一个误解，就是关于fill 属性的工作原理。在我的童年时代，我经常玩MS Paint，我了解到，任何我想用纯色填充的形状都必须是封闭的，即没有开放点。否则，颜料就会从形状中漏出来，洒在所有东西上。
然而，在SVG中，这是不正确的。让我引用规范本身。
填充操作是通过执行填充操作来填充开放的子路径的，就好像在路径上添加了一个额外的 "closeepath "命令来连接子路径的最后一个点和子路径的第一个点一样。
这意味着我们可以省略关闭路径命令(z)，因为子路径在填充时被视为自动关闭。
关于路径命令的另一个有用的东西是，它们有大写和小写之分。小写字母表示使用相对坐标；大写字母表示使用绝对坐标。
对于H 和V 命令来说，这就有点棘手了，因为它们只包括一个坐标。以下是我对这两个命令的描述。
- **
H{x}:**从当前点到坐标x，画一条水平线。 - **
V{y}:**从当前点到坐标y，画一条垂直线。
当我们在绘制图案瓦片中的第一块砖时，我们从(0,0) 坐标开始。然后我们画一条水平线到(100,0) ，画一条垂直线到(100,30) ，最后，画一条水平线到(0,30) 。我们在最后一行使用了h-100 命令，但它相当于H0 ，是两个字节而不是五个字节。我们可以替换掉两个类似的出现，将我们的<path> 的代码缩减到这样。
<path d="M0 0h100v30H0
M0 40h45v30H0
M55 40h55v30H55"/>
又砍掉了9个字节--我们还能再小多少？
桥接（-5B，共48B）
阻碍我们实现完全优化的SVG模式的最长的命令是 "移动到 "命令，它们分别占用了4、5和6个字节。我们的一个约束条件是：。
一个路径数据段（如果有的话）必须以 "moveto "命令开始。
但这也没关系。无论如何，第一条是最短的。如果我们交换行，我们可以得出一个路径定义，我们只需要在砖块之间进行水平或垂直的移动。如果我们在这里使用h 和v 命令而不是M 呢？

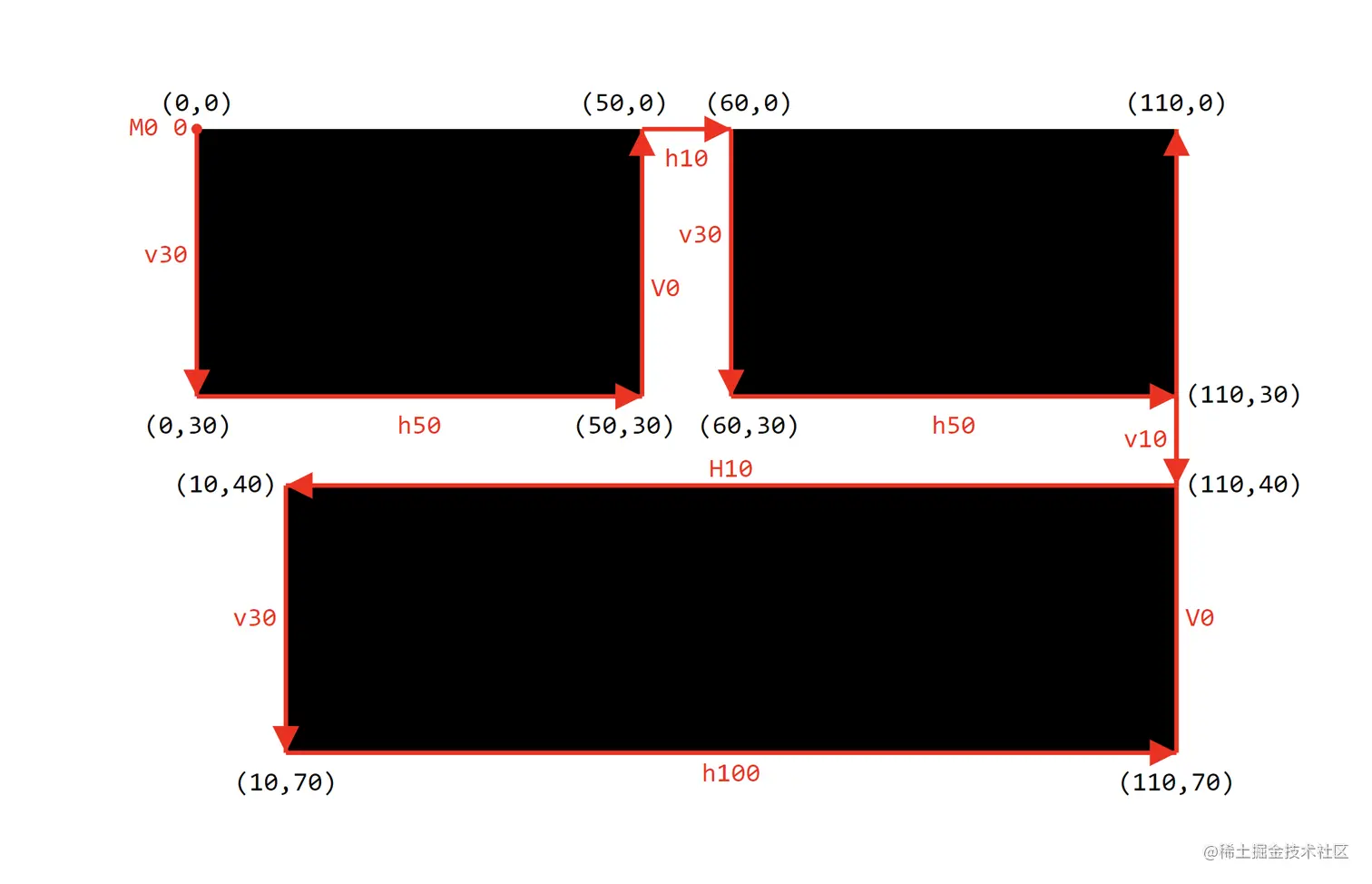

路径从左上角的红点开始。红色是用箭头支持的路径命令，黑色是箭头指向的坐标。
上图显示了如何用一条路径来绘制三个图形。请注意，我们是利用了fill 操作自动关闭了(110,0) 和(0,0) 之间的开放部分的事实。通过这种重新安排，我们还将缝隙移到了第二行的全宽砖的左边。下面是代码的样子，仍然分成每行一块砖头。
<path d="M0 0v30h50V0
h10v30h50
v10H10v30h100V0"/>
当然，我们已经找到了绝对最小的解决方案，现在我们已经减少到48个字节，对吗？嗯......。
数字修剪（-4B，共44B）
如果你能在尺寸上灵活一点，我们还有一个小方法可以优化SVG模式。我们一直在使用100 像素的砖块宽度，但那是三个字节。把它改成90 ，意味着每当我们需要写的时候就少了一个字节。同样，我们使用的间隙为10 像素--但如果我们把它改为8 ，我们在每一次出现时都会节省一个字节。
<path d="M0 0v30h45V0
h8v30h45
v8H8v30h90V0"/>
当然，这也意味着我们必须相应地调整图案尺寸。下面是最终优化后的SVG图案代码。
<pattern id="p" width="98" height="76" patternUnits="userSpaceOnUse">
<path d="M0 0v30h45V0h8v30h45v8H8v30h90V0"/>
</pattern>
上面这段代码中的第二行--不算缩进--是44个字节。我们在六次迭代中从197个字节走到这里。这是一个巨大的77.7%的大小减少！我想知道...
我在想......这真的是可能的最小尺寸吗？我们是否已经考虑了所有可能的方法来优化SVG模式？
我邀请你尝试进一步简化这段代码，或者甚至尝试用其他方法来优化SVG模式。我很想看看我们是否能通过群众的智慧找到真正的全局最小值!
