SpringMVC的工作流程

掘金日新计划 · 6 月更文挑战」的第6天

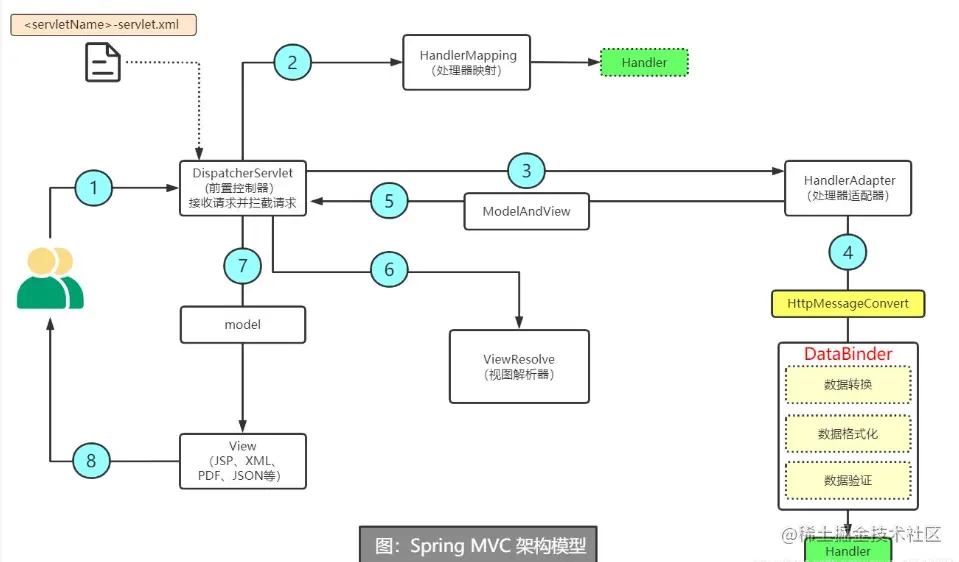

1. 前端发送请求被前端控制器DispatcherServlet拦截
2. 前端控制器调用处理器映射器HandlerMapping对请求URL进行解析，解析之后返回调用给前端控制器
3. 前端控制器调用处理器适配器处理调用链
4. 处理器适配器基于反射通过适配器设计模式完成处理器(控制器)的调用处理用户请求
5. 处理器适配器将控制器返回的视图和数据信息封装成ModelAndView响应给前端控制器
6. 前端控制器调用视图解析器ViewResolver对ModelAndView进行解析，将解析结果(视图资源和数据)响应给前端控制器
7. 前端控制器调用视图view组件将数据进行渲染，将渲染结果（静态视图）响应给前端控制器
8. 前端控制器响应用户请求

组件说明

• DispatcherServlet：前端控制器，也称为中央控制器，它是整个请求响应的控制中心，组件的调用由它统一调度。
• HandlerMapping：处理器映射器，它根据用户访问的 URL 映射到对应的后端处理器 Handler。也就是说它知道处理用户请求的后端处理器，但是它并不执行后端处理器，而是将处理器告诉给中央处理器。
• HandlerAdapter：处理器适配器，它调用后端处理器中的方法，返回逻辑视图 ModelAndView 对象。
• ViewResolver：视图解析器，将 ModelAndView 逻辑视图解析为具体的视图（如 JSP）。
• Handler：后端处理器，对用户具体请求进行处理，也就是我们编写的Controller 类。
