简介
原因
作为前端开发，长期与浏览器打交道，需要或者说想要了解部分浏览器的内部流程，但是功能齐全的浏览器又十分复杂，所以想通过实现个玩具来了解流程。
浏览器流程
想要实现一个渲染引擎，需要先确认渲染引擎是浏览器的哪一部分，具体是做什么的，有什么功能。
先来看一下Chrome浏览器：
Browser Process：
- 负责包括地址栏，书签栏，前进后退按钮等部分的工作
- 负责处理浏览器的一些不可见的底层操作，比如网络请求和文件访问
Renderer Process：
- 负责一个 tab 内关于网页呈现的所有事情
Plugin Process：
- 负责控制一个网页用到的所有插件，如 flash
GPU Process
- 负责处理 GPU 相关的任务
很明显渲染引擎部分肯定是存在于Renderer Process下了，那我们来看一下渲染进程的构成：
而我们要实现的“渲染”引擎，仅仅是渲染进程中的GUI渲染线程这一小部分。
实现内容

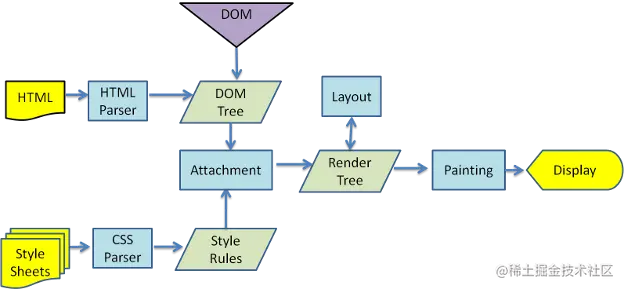

这里是一张网上流传很久的图，就按照它来做。
来源（可能需要合理上网）：www.html5rocks.com/zh/tutorial…
实现
下面我们就按照上图一步一步的来做，因为掺杂代码且篇幅较长，阅读时间可能会比较长，大家可以选择感兴趣的章节查看。
标签树（HTML Parser）
我们首先来定一下DOM树的数据格式，然后实现一个解析器（不确定我实现的算不算解析器）
简易DOM
当在浏览器里console.dir(document)的时候，可以看到详细的DOM对象的属性，很多，肯定写不完…… 还是写个简单的吧。
首先，树就是节点带个子节点数组：
export interface Node {
children:Array<Node>,
node_type:NodeType
}
// 构建node
export function buildNode(name: string, attrs?: AttrMap,children?:Array<Node>):Node {
// 因篇幅省略
}
详细解释一下上面的类型
这个NodeType暂时只实现了文本节点和普通节点，而且为了方便文本节点没有设置任何属性（后续样式直接继承了父节点）。
而通用节点也是使用了最简单的描述方式： 标签名、标签属性。
// 定义一个全局的stringHash类型
export type strHash = {
[details: string]:string
}
// 这里NodeType有两种类型，一直不知道TS这样使用对不对，有更好的使用方式还请大佬评论提点
export type NodeType = ElementData | string
// node节点的属性字典
export type AttrMap = strHash
export class ElementData {
tag_name: string;
attributes: AttrMap;
constructor(tag_name: string, attributes: AttrMap){
this.tag_name = tag_name
this.attributes = attributes
}
idGet():string{
return this.attributes['id']
}
classGet(){
return this.attributes?.["class"]?.split(' ')||[]
}
}
解析HTML
HTML的解析器其实十分复杂，因为他有大量的错误语法兼容。市面上也有很多成熟的实现：gumbo-parser、Beautiful Soup 等等，而我只准备实现其中最基础的标签、属性、文字。
入口方法：
parseHtml(html: string):dom.Node{
let nodes = new Parser(0,html).parse_nodes()
if(nodes.length==1){
return nodes[0]
}else{
return dom.buildNode('html',{},nodes)
}
}
我使用指针扫描字符串,下面是指针和最基础的几个扫描函数。
class Parser{
pos: number;
input: string;
constructor(pos: number, input: string){
this.pos = pos
this.input = input
}
// 下一字符
next_char():string{
return this.input[this.pos]
}
// 返回当前字符，并将this.pos+1。
next_char_skip():string {
let iter = this.input[this.pos]
this.pos++
return iter;
}
// 是否遍历到字符的最后一个
is_over():boolean{
return this.pos>=this.input.length
}
// 当前位置的开头
starts_with_point(str:string):boolean {
return this.input.startsWith(str,this.pos)
}
/**
* 此函数是解析类的核心方法，根据传入的匹配函数来连续匹配符合某种规则的字符
* 既能获取符合规则的字符串，又能跳过指定字符串，后续解析大多基于此方法。
* @param test 匹配字符函数
* @returns 符合规则的连续字符
*/
check_str(test:(str:string)=>boolean):string {
let result:string = ''
while (!this.is_over() && test(this.next_char())) {
result=`${result}${this.next_char_skip()}`
}
return result
}
/// ……其余详细函数
}
有了基础方法，后面就是利用基础方法匹配语法。注：本小节下方所有函数均为Parser类中的函数
先来个简单的，跳过空格/回车等无用字符：
check_str_empty(){
const reg = /\s/
this.check_str((str)=>reg.test(str))
}
标签、属性名都是连续的字母/数字字符串，所以：
// 解析 标签 或者 属性名 (就是匹配一串字母、数字的字符串)
parse_tag_name():string {
return this.check_str((str)=>{
const regWord = /[A-Za-z0-9]/;
if(str.match(regWord)){
return true
}
return false
})
}
然后，终于到正式解析节点的部分了：
// 解析一个节点
// 如果是"<"就解析Dom，否则就当文本节点解析
parse_node():dom.Node{
if (this.next_char()=="<") {
return this.parse_ele_node()
}else{
return this.parse_text_node()
}
}
// 解析一个文本节点
parse_text_node():dom.Node{
const textNode = this.check_str(str=>str!='<')
return dom.buildNode(textNode)
}
// 解析一个dom节点
parse_ele_node():dom.Node{
if (this.next_char_skip() == '<') {
// 初始标签，< 之后就是标签名，直接调用解析标签名方法
let tag_name = this.parse_tag_name();
// HTML是在标签名后面直接写属性，所以解析完标签名之后，解析属性
let attrs = this.parse_attributes();
// 解析完属性如果是闭合标识那就继续
if (this.next_char_skip() == '>') {
// 标签的开始部分就完成了，这时候进入标签内部了，内部就是子节点，见下方
let children = this.parse_nodes();
// 下面这部分是判断结束标签的语法和是否与开始标签相同
if (this.next_char_skip() == '<'&&
this.next_char_skip() == '/'&&
this.parse_tag_name() == tag_name&&
this.next_char_skip() == '>'
){
return dom.buildNode(tag_name,attrs,children)
}else{
throw new Error('HTML模板错误，结束标签错误')
}
}else{
throw new Error('HTML模板错误，不以’>‘结束')
}
}else{
throw new Error('HTML模板错误，不以’<‘开始')
}
}
// 解析一组节点 就是一直匹配到结束
parse_nodes():Array<dom.Node>{
// 函数在parse_ele_node中调用，而函数内又调用了parse_node，形成递归
let nodesArr = []
while(1){
this.check_str_empty();
if (this.is_over() || this.starts_with_point("</")) {
break;
}
nodesArr.push(this.parse_node());
}
return nodesArr
}
看到这里，解析一个dom节点的流程就基本清晰了，耐心点，我们再看看流程中的参数解析的过程：
// 解析参数主要就是匹配到“=”，等号左侧为属性名，右侧为属性值，直到发现“>”为止
// 流程中掺杂部分错误处理，仅此而已
parse_attributes():dom.strHash{
let obj = {}
while(this.next_char()!='>'){
this.check_str_empty()
let [name, value] = this.parse_attrs()
obj[name] = value
}
return obj
}
// 解析参数-内部参数
parse_attrs():Array<string>{
let name = this.parse_tag_name();
if (this.next_char_skip()!="=") {
throw new Error("标签内属性设置无‘=’")
}
let value = this.parse_attr_value();
return [name, value]
}
// 解析参数-内部参数值
parse_attr_value():string{
let open_quote = this.next_char_skip();
if (open_quote != '"'&&open_quote != ''') {
throw new Error('标签属性格式错误')
}
let value = this.check_str(c=> c != open_quote);
if (open_quote != this.next_char_skip()) {
throw new Error('标签属性格式错误')
}
return value
}
至此，我们的HTML解析就结束了
import {parseHtml} from './html'
const parsed_dom = parseHtml(htmlStr)
此时这个parsed_dom就是一个我们最初定义的DOM树，至此我们的HTML解析工作就完成了。
样式（CSS Parser）
CSS的解析我同样不会做太多的特殊处理，只确保实现基础能力，能够正常解析以下代码即可:
* { display: block;padding: 12px; }
div .a { background: #ff0000; }
由此推断，我们需要实现：选择器解析、属性解析
选择器解析：简单选择器、选择器组合
属性解析：普通字符串、像素字符串、16进制颜色字符串
实现内容定位完成，下面开始实现，基本方式和HTML解析基本一致，先定义样式规则对象，之后将符合CSS语法的字符串解析为规则对象。
样式规则Rules
上面我们已经简单的解释过了，一个规则应该是选择器组和属性组的结合：
// 最终输出，一组样式规则
export interface StyleSheet {
rules:Array<Rules>
}
export interface Rules{
selectors:Array<Selector>, // 选择器
declarations:Array<Declaration<string|ColorValue>> // 属性
}
参照上方的计划，目前准备实现的是简单选择器，未进行其他类型选择器的实现。所以选择器对象：
export interface Selector {
Simple:SimpleSelector;
}
而简单选择器我们都知道，根据类、ID、标签等选择器类型来界定了一个“权重”。从链接里可以看到，权重是根据“有无”来界定的，也就是存在ID选择器的情况下，不管有多少类选择器，ID选择器都是最高权重，但是这里为了方便，就直接按照最简单的理解方式实现了权重计算。
简单选择器类：
export class SimpleSelector{
tag_name: Array<string>
id:Array<string>
class:Array<string>
constructor(tag_name: Array<string>,id:Array<string>,className:Array<string>){
this.tag_name = tag_name
this.id = id
this.class = className
}
specificity=():number=>this.id.length*100+this.class.length*10+this.tag_name.length
}
另一个就是属性，单个属性例如： margin: auto; 其实就是键值对。
目前属性值的类型只支持字符串和颜色，我希望后面能增加一些，但是在TS的使用上，这种 或 逻辑的类型一直处理不太好，后续弄明白再回来优化，但是类型大概就是这样：
// 属性值
export interface Declaration<T>{
name:string,
value:T
}
export interface ColorValue {
r: number,
g: number,
b: number,
a: number
}
解析CSS
定义好类型之后就可以进行CSS的解析了，入口函数：
export function parseCss(source:string):StyleSheet{
const parser = new Parser(0,source);
return {rules:parser.parse_rules()}
}
其实解析类的基础方法和HTML解析器基本一致，这里就不赘述了，主要看一下选择器解析和属性解析。
选择器解析：
// 解析选择器
parse_selectors():Array<Selector>{
let selectors:Array<Selector> = []
this.check_str_empty()
selectors.push({Simple:this.parse_simple_selector()})
this.check_str_empty()
const nextStr = this.next_char()
if(nextStr=='{'){
this.check_str_empty()
return selectors
}else{
throw new Error('类型选择器编排格式错误')
}
}
// 解析单个选择器
parse_simple_selector():SimpleSelector{
let tag_name=[]
let ids=[]
let className =[]
while(!this.is_over()){
this.check_str_empty()
const nextStr = this.next_char()
if (nextStr === '#') {
this.next_char_skip()
ids.push(this.parse_identifier())
}else if(nextStr === '.'){
this.next_char_skip()
className.push(this.parse_identifier());
}else if(nextStr === '*'){
this.next_char_skip()
}else if (valid_identifier_char(nextStr)){
tag_name.push(this.parse_identifier())
}else{
break
}
}
return new SimpleSelector(tag_name,ids,className)
}
属性解析相对也比较简单：
// 解析单个属性（css的键值对）
parse_declaration():Declaration<string|ColorValue>{
this.check_str_empty()
// 解析属性值
let prototype_name = this.parse_identifier()
this.check_str_empty()
const nextStr = this.next_char_skip()
if (nextStr==':') {
this.check_str_empty()
// 解析属性值
let value = this.parse_value()
this.check_str_empty()
if (this.next_char_skip()==';') {
return {
name:prototype_name,
value:value
}
}else{
throw new Error('css属性没有;关闭')
}
}else{
throw new Error('css属性语法错误')
}
}
属性解析部分只展示了整体的逻辑，解析逻辑都大同小异，如果认真做了HTML解析，这部分应该比较好理解，详细代码可以去CSS解析查看。
import {parseCss} from './css'
const parsed_style_sheet = parseCss(cssStr)
此时这个parsed_style_sheet就是一个个我们定义的StyleSheet规则组。
渲染树（attchment）
在这一步准备实现的是属性分配，该模块是将前面两个解析器的解析结果作为输入，并按照一定的规则给DOM节点添加CSS属性。最终的输出结果是一棵带有CSS样式的树。
样式树单个节点对象：
// 单个样式树节点
export class StyleNode{
node:dom.Node
children:Array<StyleNode>
specified_values:myHash<string|css.ColorValue>
constructor(node,children,specified_valu){
this.node = node
this.children = children
this.specified_values = specified_valu
}
/// 本章节可暂时忽略以下代码
// 如果存在，就返回属性值
value(name:string){
return this.specified_values[name]
}
}
这部分是我个人认为在整个流程中最简单的部分，主要是因为我并未实现：继承、初始值、行内属性、!important 声明等兼容。当摒弃了这些复杂的内容后，这部分的核心逻辑就仅仅是遍历DOM树，并根据id、选择器、标签名匹配CSS并关联的操作。
我们先实现单个节点的匹配操作：
/**
* 获取有对应class/tagname/id的规则组，并给权重
* @param elem
* @param stylesheet
* @returns
*/
function match_rules(elem:dom.ElementData,stylesheet:css.StyleSheet):Array<ruleHight>{
return stylesheet.rules.map(rule =>{
return {
declarations:rule.declarations,
selector_specificity_all:match_selector(rule.selectors,elem)
}
}).filter(ruleHight=>ruleHight.selector_specificity_all>0)
}
/**
* 获取选择器组和节点匹配的权重
* @param selector css选择器
* @param element dom节点
*/
function match_selector(selectors:Array<css.Selector>,element:dom.ElementData):number{
return selectors.reduce((prev,selector)=>{
if(matches_simple_selector(selector.Simple,element)){
// 这里这个+1操作，是为了适配 * 选择器，在之前的css解析中，* 选择器的权重为0。
// 当总权重为0时会在下一步被过滤掉，所以多写一个+1，正式排序权重为上一步计算权重+1
return selector.Simple.specificity()+prev+1
}
},0)
}
// 要测试简单选择器是否与元素匹配，只需查看每个选择器组件
function matches_simple_selector(simple:css.SimpleSelector,element:dom.ElementData):boolean{
const tag_name_has:boolean = simple.tag_name.length===0||simple.tag_name.includes(element.tag_name)
const id_arr:boolean = simple.id.length===0||simple.id.includes(element.idGet())
const class_arr:boolean = simple.class.length===0||simple.class.some(cl=>{
return element.classGet().includes(cl)
})
return tag_name_has&&id_arr&&class_arr
}
通过以上方法，可以给单个节点匹配对应的样式，且有对应样式的权重。我则是简单的按照权重从小到大排序，之后依次赋属性值，这样权重大的属性就会覆盖之前赋值的小权重属性。
/**
* 获取对应dom的style值
* @param elem dom的参数
* @param stylesheet 样式树
* @returns
*/
function specified_values(elem:dom.ElementData,stylesheet:css.StyleSheet):myHash<string|css.ColorValue>{
let res = {}
const rules = match_rules(elem,stylesheet)
rules.sort((a,b)=>{
return a.selector_specificity_all-b.selector_specificity_all
})
rules.forEach(ruleHight=>{
ruleHight.declarations.forEach(declaration=>{
res[declaration.name] = declaration.value
})
})
return res
}
现在就获取了一个节点的完整样式属性，然后最后一步，直接递归遍历树，每一个节点执行对应的获取样式属性的方法即可：
// 样式表
export function get_style_tree(root:dom.Node, stylesheet:css.StyleSheet,parent:myHash<string|css.ColorValue>={}):StyleNode {
// 如果是文本节点就直接取父节点的样式（还是做了一点点继承，主要是没有单独的文本节点样式。。。。）
let style_values:myHash<string|css.ColorValue> =
typeof root.node_type !== 'string'?
specified_values(root.node_type,stylesheet):
parent
let style_tree:StyleNode = new StyleNode(
root,root.children.map(node => get_style_tree(node,stylesheet,style_values)),style_values)
return style_tree
}
详细代码可查看 style文件。
import {get_style_tree} from './style'
const pStyle = get_style_tree(parsed_dom,parsed_style_sheet)
最终根据DOM树和StyleSheet规则组，生成了带有样式属性的style_tree。
布局计算（Layout）
我觉得直接跳到这里的肯定多。毋庸置疑，这部分一定是最难的，我在项目刚刚开始的时候就期待着这部分的实现。当然，和之前一样，依旧不能实现一个完整的布局内容，本模块我只实现了最简单的display:block块的布局。
而计算布局的最终结果，则是一个“盒模型”树，我们将通过上面得到的样式树计算他的位置和大小。说来惭愧，之前一直不理解Layout过程的核心应该是盒模型，直到读到这篇文章。
既然我们最后要得到一个盒模型，那我们先来定义一个盒模型：
interface EdgeSizes{
left: number,
right: number,
top: number,
bottom: number,
}
// 大小和位置的信息集
export class Rect{
x: number
y: number
width: number
height: number
constructor(x: number, y: number, width: number, height: number){
this.x = x
this.y = y
this.width = width
this.height = height
}
// 套壳子，比如，当前盒子是content盒子，传入padding，返回一个padding_box
// 根据Dimensions中的使用就很好理解了
expanded_by(edge: EdgeSizes):Rect {
return new Rect(
this.x - edge.left,
this.y - edge.top,
this.width + edge.left + edge.right,
this.height + edge.top + edge.bottom,
)
}
}
// 盒模型，margin_box、border_box、padding_box、content等均为Rect类，可以直接得到大小、位置信息。
export class Dimensions{
// 相对于原点的位置,内容大小
content:Rect
// 四个方向尺寸
padding: EdgeSizes
border: EdgeSizes
margin: EdgeSizes
constructor(content:Rect,padding:EdgeSizes,border: EdgeSizes,margin: EdgeSizes){
this.content = content
this.padding = padding
this.border = border
this.margin = margin
}
padding_box():Rect{
return this.content.expanded_by(this.padding)
}
border_box():Rect{
return this.padding_box().expanded_by(this.border)
}
margin_box():Rect{
return this.border_box().expanded_by(this.margin)
}
}
布局树则是盒模型的树，这棵树的构建要分为两步进行，首先我们要先构建一个内部存储盒模型信息的完整的树结构，之后再遍历树进行定位计算。
为什么一定要先构建树后计算呢？因为我们子节点的宽度不仅仅是由css规范的，而且默认情况下还等于父节点宽度。同时，父节点高度默认情况下也要根据子节点高度和来计算。而如果没有提前构建完整的树，那我们一定是无法计算父节点高度的！
构建布局树
export function defaultDimensions():Dimensions{
return new Dimensions(defaultRect(),defaultEdgeSizes(),defaultEdgeSizes(),defaultEdgeSizes())
}
// 布局块类型
export enum BoxType {
BlockNode,
NoneBlock,
InlineBlockNode,
InlineNode,
TextNode
}
// 布局树的节点
export class LayoutBox{
dimensions:Dimensions // 盒模型
box_type:BoxType // 盒子类型
children:Array<LayoutBox>
style_node:StyleNode|null
constructor(box_type:BoxType,children: Array<LayoutBox>,style_node:StyleNode,dimensions:Dimensions=defaultDimensions()){
this.dimensions = dimensions
this.box_type = box_type
this.children = children
switch(box_type){
case BoxType.BlockNode:
case BoxType.InlineBlockNode:
case BoxType.InlineNode:
case BoxType.TextNode:
this.style_node = style_node
break
case BoxType.NoneBlock:
default:
this.style_node = null
}
}
// 布局
layout(containing_block: Dimensions):void{}
///// 下方详解
}
BoxType是一个布局块类型的枚举，是根据样式树中display属性来判断的，首先来说当前确实未实现除block块之外的布局，但是依旧做了简单分类，方便以后拓展，当前对block/inline类型做了不同的处理，如果是block类型则作为单独子节点存储，如果是inline类型，则统一放到一个子节点下，如果是display:none则直接跳过，不参与布局计算，代码如下：
function build_layout_tree(style_node:StyleNode):LayoutBox{
let root = new LayoutBox(style_node.display(),[],
// 这一步主要是将子节点置空（我个人认为后面占用内存小）
new StyleNode(style_node.node,[],style_node.specified_values))
style_node.children.forEach(child_node =>{
root.pushChild(child_node)
})
return root
}
export class LayoutBox{
///// 同上方LayoutBox类，属性见上方代码
// 不同子节点处理方案
pushChild(child_node:StyleNode){
switch(child_node.display()){
case BoxType.BlockNode:
case BoxType.TextNode:
this.children.push(build_layout_tree(child_node))
break
case BoxType.InlineNode:
case BoxType.InlineBlockNode:
this.inlineChild(child_node).children.push(build_layout_tree(child_node))
break
case BoxType.NoneBlock:
break
}
}
/**
* 获取行内块
* 如果当前父节点本身就是InlineNode，那就直接返回父节点
* 如果当前父节点不是InlineNode，那看当前最后的子节点是不是InlineNode，如果是就直接用它，如果不是就新建一个来用
* @returns 一个InlineNode类型的节点
*/
inlineChild(node:StyleNode):LayoutBox{
if(this.box_type === BoxType.InlineNode||this.box_type === BoxType.NoneBlock){
return this
}else{
if(!this.children.length||this.children[this.children.length-1].box_type!==BoxType.InlineNode){
this.children.push(new LayoutBox(BoxType.InlineNode,[],node))
}
return this.children[this.children.length-1]
}
}
}
此时已经完成树的构建了，下面就是最核心的布局计算了。
布局计算
当然布局计算也是“偷工减料”版，并未实现：定位、浮动等一系列复杂规则。
在上文中已经提到过，节点的宽度取决于它的父节点，而节点的高度则取决于它的子节点，这就意味着我们在计算宽度时，要自上而下的遍历树，以便在子节点宽度计算时父节点已经完成宽度计算，而在计算高度时，则要自下而上的遍历树，以便父节点的高度计算时，子节点已经完成高度的计算。
我们通过这样一段代码来实现：
export class LayoutBox{
///// 同上方LayoutBox类，属性见上方代码 ......
// 块模式布局
layout_block(containing_block: Dimensions):void {
// console.log(containing_block);
// 计算块宽度（宽度取决于父节点，所以先计算宽度在计算子节点）
this.calculate_block_width(containing_block)
// 计算块的位置
this.calculate_block_position(containing_block);
// 计算子节点（计算宽度后计算子节点）
this.calculate_block_children()
// 计算块高度（高度取决于子节点，所以先计算子节点之后才能处理高度）
/// 第二轮，增加个文本节点的高度
if (this.box_type === BoxType.TextNode) {
// 文本节点的高度计算
this.calculate_Text_hight()
}else{
this.calculate_block_hight()
}
}
}
我们在子节点计算之前先进行宽度计算，在高度计算之前先进行子节点的计算，本质是利用递归过程中，函数调用栈中的缓存，直接使用调用栈中的父节点宽度和子节点高度。
下面来看下我认为最复杂的宽度计算（开始前没思考过宽度计算如此复杂），我会分步来介绍，首先先获取属性：
// 拓展了前面style中的类，来获取值
/**
* 获取属性值，如果name找不到就找fallback_name，还没有就直接返回默认值value
* @param name
* @param fallback_name
* @param value
*/
lookup(name:string, fallback_name:string,value:string|css.ColorValue){
return this.value(name)||this.value(fallback_name)||value;
}
例如： let margin_left = style.lookup("margin-left", "margin", '0'); 用来取margin-left 的值
然后先计算当前的默认宽度（auto暂时按照0计算），因为后续所有宽度适配逻辑，都是根据当前宽度和父节点宽度对比计算的。
/**
* 计算宽/高 的和，auto 暂时当做0
* @param restNums 所有参数
* @returns 所有参数的和
*/
function add_px(...restNums:string[]){
return restNums.reduce((prev,next)=>{
let nextNums:number
if(next=='auto'){
nextNums = 0
}else{
nextNums = Number(next)
if(Number.isNaN(nextNums)){
throw new Error('布局过程中发现错误px类型')
}
}
return nextNums+prev
},0)
}
然后用子节点宽度和父节点宽度对比，如果子节点宽度大于父节点宽度，且子节点margin设置的auto，则自动赋值为0，此时子节点自动被父节点截取。
如果子节点宽度小于父节点宽度，则按照各种规则给他填充，最终还是要占满，大家可以看下浏览器的控制台，会有自动补齐但是无法选中的margin。具体规则见代码：
export class LayoutBox{
///// 同上方LayoutBox类，属性见上方代码 ......
// 计算宽度
calculate_block_width(containing_block: Dimensions){
if(this.style_node){
let style = this.style_node
let margin_left = style.lookup("margin-left", "margin", '0');
let margin_right = style.lookup("margin-right", "margin", '0');
let border_left = style.lookup("border-left-width", "border-width", '0');
let border_right = style.lookup("border-right-width", "border-width", '0');
let padding_left = style.lookup("padding-left", "padding", '0');
let padding_right = style.lookup("padding-right", "padding", '0');
let width = style.value("width") || 'auto'
let total = add_px(
margin_left as string,
margin_right as string,
border_left as string,
border_right as string,
padding_left as string,
padding_right as string,
width as string);
// 如果宽度超了，而且margin设置的auto，那就给他默认值0
if (width != 'auto' && total > containing_block.content.width) {
if (margin_left == 'auto') {margin_left = '0'}
if (margin_right == 'auto') {margin_right = '0'}
}
// 如果宽度小了，按照各种规则给他弄满，最终还是要占满（用margin补）
let underflow = containing_block.content.width - total;
const [width_auto,margin_r_auto,margin_l_auto] = [width=='auto',margin_right=='auto',margin_left=='auto']
if(width_auto){
// 如果宽度是自适应
if (margin_l_auto) margin_left = '0'
if (margin_r_auto) margin_right = '0'
if (underflow >= 0) {
// 那宽度直接等于需要补充的值
width = `${underflow}`
} else {
//或者已经超出了，则margin_right变短（也就是右侧截掉）
width = '0'
margin_right = `${Number(margin_right)+underflow}`
}
}else{
// 如果宽度固定
if(margin_l_auto&&margin_r_auto){
// 左右都自适应，各取一半
margin_left = `${underflow/2}`
margin_right = `${underflow/2}`
}else{
if(!margin_l_auto&&!margin_r_auto){
// 左右都不自适应，margin_right自己去适应，还要计算上自己本身的值
margin_right = `${Number(margin_right)+underflow}`
}else if(margin_r_auto){
// 右自适应
margin_right =`${underflow}`
}else{
// 左自适应
margin_left =`${underflow}`
}
}
}
// 盒模型开始赋值
let di = this.dimensions;
di.content.width = Number(width)
di.padding.left = Number(padding_left)
di.padding.right = Number(padding_right)
di.border.left = Number(border_left)
di.border.right = Number(border_right)
di.margin.left = Number(margin_left)
di.margin.right = Number(margin_right)
}
}
}
下面就是相对简单的位置布局了，因为我们取消了特殊布局和浮动，所以我们只需要根据父节点的padding/margin/border等属性进行子节点的XY定位就好了，这里唯一一个思考点在于Y轴，Y轴按照正常页面布局流，当前节点应该在同级前一个节点的底部，而我们的算法在执行上一个子节点时会将父节点height增加，所以当前Y值直接取值父节点的最底部即可：
// 计算位置
calculate_block_position(containing_block: Dimensions){
let style = this.style_node
if (style) {
let d = this.dimensions;
// 这里很有意思，上一个执行的子节点会将父节点height增加，所以当前的Y值直接
// 可以取父节点的高度，父节点就是参数 containing_block
// 如果是auto变为0
const getNumber = (str:string):number=>{
if (str == 'auto') {return 0}
return Number(str)
}
d.margin.top = getNumber(style.lookup("margin-top", "margin", '0') as string)
d.margin.bottom = getNumber(style.lookup("margin-bottom", "margin", '0') as string)
d.border.top = getNumber(style.lookup("border-top-width", "border-width", '0') as string)
d.border.bottom = getNumber(style.lookup("border-bottom-width", "border-width", '0') as string)
d.padding.top = getNumber(style.lookup("padding-top", "padding", '0') as string)
d.padding.bottom = getNumber(style.lookup("padding-bottom", "padding", '0') as string)
d.content.x = containing_block.content.x +
d.margin.left + d.border.left + d.padding.left;
d.content.y = containing_block.content.height + containing_block.content.y +
d.margin.top + d.border.top + d.padding.top;
}
}
子节点，递归调用方法，除此之外额外操作就是给父节点的高度赋值。
// 计算子节点
calculate_block_children(){
// 直接把孩子递归，但是记得在递归过程中取高度出来
const children = this.children,di=this.dimensions
for (const child of children) {
child.layout(di);
di.content.height+=child.dimensions.margin_box().height;
}
}
最后，高度计算，其实就是查看有没有明文的高度属性，如果没有则使用子节点计算时加好的：
// 计算高度
calculate_block_hight(){
// 如果有明确的高度则使用明确高度，如果没有就直接使用已存在的（子节点布局时加的）
if (this.style_node) {
const cssHight = this.style_node.value('height')
if (cssHight&&cssHight!=='auto') {
this.dimensions.content.height = Number(cssHight);
}
}
}
至此，我们的布局计算就完成了，这时候回想一下，我们将HTML字符串和CSS字符串变为了一堆有位置、有尺寸、有颜色的盒子对象，还挺神奇的。
渲染（Painting）
最后则是将盒子渲染成图像的过程，浏览器将这一过程称之为“光栅化”，浏览器使用了Skia、Direct2D等图形库来实现，而我则借助了node-canvas（node层的图形库似乎真的很少）实现。
按照惯例，只做最简单实现，当前只实现了绘制矩形和绘制文字：
function parseFloat(color:ColorValue):string{
return "#" +
("0" + color.r.toString(16)).slice(-2) +
("0" + color.g.toString(16)).slice(-2) +
("0" + color.b.toString(16)).slice(-2)
}
namespace PaintingDraw{
export class drawRectangle{
color?:ColorValue
rect:Rect
constructor(rect:Rect,color?:ColorValue){
this.color = color
this.rect = rect
}
drawItem(context:CanvasRenderingContext2D){
context.fillStyle = this.color?parseFloat(this.color):'transparent'
const rect = this.rect
context.fillRect(rect.x, rect.y, rect.width, rect.height)
}
}
export class drawText{
color:ColorValue
rect:Rect
text:string
constructor(text:string,rect:Rect,color:ColorValue={
r:0,g:0,b:0,a:255
}){
this.color = color
this.text = text
this.rect = rect
}
drawItem(context:CanvasRenderingContext2D){
context.fillStyle = this.color?parseFloat(this.color):'transparent'
const rect = this.rect
const fillStyle = this.color?parseFloat(this.color):'transparent'
context.textBaseline = 'top'
context.fillStyle = fillStyle
context.font = `${rect.height}px Impact`
context.fillText(this.text, rect.x, rect.y)
}
}
}
渲染类构建完毕，下面我会将整棵树变为一个渲染操作列表，之后遍历这个列表，按顺序进行图形绘制：
// 构建渲染列表
function build_display_list(layout_root: LayoutBox):DisplayList {
let list:DisplayList = []
build_layout(list, layout_root);
return list;
}
function build_layout(list:DisplayList, layout_root:LayoutBox){
// console.log(layout_root.box_type);
if (layout_root.box_type===BoxType.TextNode) {
// 绘制文字
build_layout_Text(list, layout_root)
}else if(layout_root.box_type===BoxType.BlockNode){
// 绘制矩形
build_layout_box(list, layout_root)
}
for (const boxChild of layout_root.children) {
build_layout(list,boxChild)
}
}
下面我们再来看一下矩形的绘制，矩形的绘制主要分两步，背景和边框，而背景是一个矩形，如果颜色透明就跳过（这里也说明了颜色透明和display:none的区别，display:none在布局阶段就已经被跳过），而边框则是四个矩形：
function build_layout_box(list:DisplayList,layout_box:LayoutBox){
render_background(list, layout_box);
render_borders(list, layout_box);
}
// 把矩形渲染放进去
function render_background(list:DisplayList,layout_box:LayoutBox){
const colorValue = get_color(layout_box,'background','background-color')
list.push(new PaintingDraw.drawRectangle(layout_box.dimensions.border_box(),colorValue||undefined))
}
// 渲染边框，其实是渲染四个矩形
function render_borders(list:DisplayList,layout_box:LayoutBox){
const borderColor = get_color(layout_box,'border-color')
let d = layout_box.dimensions
let border_box = d.border_box();
// 上边框
list.push(new PaintingDraw.drawRectangle(
new Rect (border_box.x,border_box.y,border_box.width,d.border.top),
borderColor||undefined))
// 右边框
list.push(new PaintingDraw.drawRectangle(
new Rect (border_box.x+border_box.width,border_box.y,d.border.right,border_box.height),
borderColor||undefined))
// 下边框
list.push(new PaintingDraw.drawRectangle(
new Rect (border_box.x,border_box.y+border_box.height,border_box.width+d.border.right,d.border.bottom),
borderColor||undefined))
// 左边框
list.push(new PaintingDraw.drawRectangle(
new Rect (border_box.x,border_box.y,d.border.left,border_box.height),
borderColor||undefined))
}
function get_color(layout_box:LayoutBox,name:string,otherName?:string){
if (layout_box.style_node) {
if (otherName){
return layout_box.style_node.lookup(name,otherName,null) as ColorValue
}
return layout_box.style_node.value(name) as ColorValue
}
return null
}
文字渲染：
// 渲染文字
function build_layout_Text(list:DisplayList,layout_box:LayoutBox){
const fontColor = get_color(layout_box,'color')
list.push(new PaintingDraw.drawText(layout_box.style_node.node.node_type as string,
layout_box.dimensions.border_box(),fontColor||undefined))
}
最后，我们将列表进行图像绘制，并输出
// 主函数，将绘制树变为图片
export function paint(layout_root:LayoutBox, bounds:Dimensions):Buffer{
let display_list = build_display_list(layout_root);
const canvas:Canvas = createCanvas(bounds.content.width, bounds.content.height)
const context:CanvasRenderingContext2D = canvas.getContext('2d')
for (const drawClass of display_list) {
drawClass.drawItem(context)
}
return canvas.toBuffer('image/png')
}
最终结果：
<html>
<div class="outer">
<p class="inner">
Hello,world!
</p>
<p class="textTest">
Text Test
</p>
<p class="inner" id="bye">
Goodbye!
</p>
</div>
</html>
* {
display: block;
}
span {
display: inline;
}
html {
margin: auto;
background: #ffffff;
}
head {
display: none;
}
.outer {
width:600px;
background: #00ccff;
border-color: #666666;
border-width: 2px;
margin: 50px;
}
.textTest{
background: #008000;
font-size:20px;
color:#f0f00f;
}
.inner {
border-color: #cc0000;
border-width: 4px;
height: 100px;
margin: auto;
margin-bottom: 20px;
width: 500px;
background: #0000ff;
font-size:24px;
color:#ffffff;
}
最终，这个玩具实现了渲染引擎的最基本功能，输入HTML、CSS字符串，输出正确的渲染图像。
大家如果感兴趣或者有哪部分代码不完善的可以直接去github上看一下
参考资料：
