这次使用树莓派4B搭建一个服务器,并且从网上找到了一个喜欢的外壳。
这是MICHAEL KLEMENTS在2021年构建一个内置UPS和OLED统计数据显示的迷你Raspberry Pi服务器项目,通过内置的UPS,确保Pi在发生电源中断时保持运行。
项目文档地址:www.the-diy-life.com/mini-raspbe…。
此次使用的外壳来自T站的一个项目,不同于MICHAEL KLEMENTS文档中的外壳,与MICHAEL KLEMENTS不同的是,风扇的位置调到了顶部,底部改为了亚克力板。
外壳地址:www.thingiverse.com/thing:50277…
外壳视频地址:www.bilibili.com/video/BV1ub…

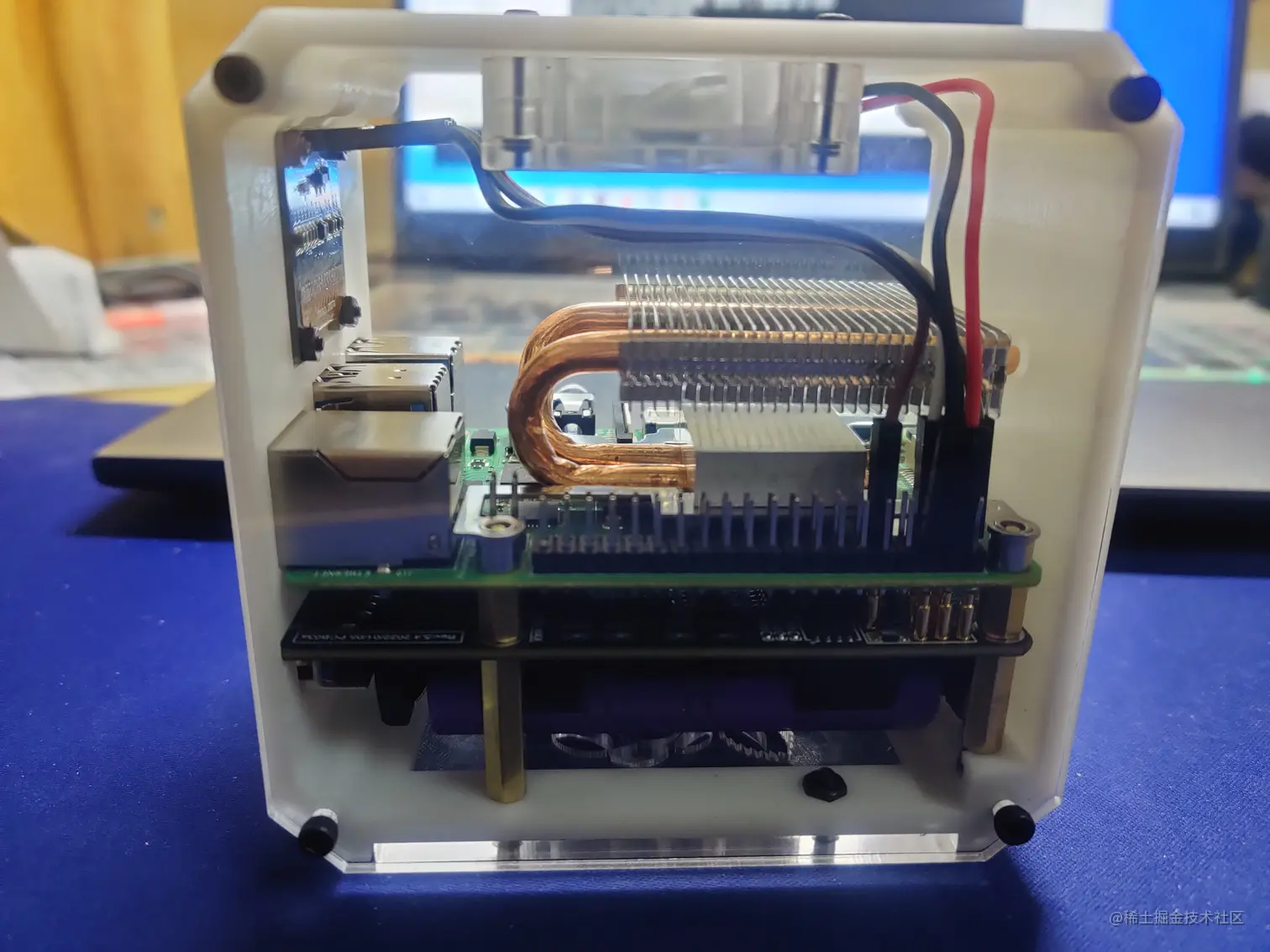

成品展示
运行
B站视频地址:www.bilibili.com/video/BV1AT…
正面
侧面
后面
顶部
底部
材料清单
一开始是从网上找的清单,但是其中有很多没用的材料,导致浪费了不少钱和时间,以下是我踩坑组装时用到的材料,准备动手的小伙伴还需要额外准备工具,因为外壳太小,所以拧螺丝也很费力,手很难伸进去拧动。 建议更新UPS固件完成后再组装。
材料 | 使用数量 | 说明 | 购买数量 | 价格(元) |
---|---|---|---|---|
树莓派4B 8G | 1 | 树莓派开发板 | 1 | 1050 |
1T固态U盘 | 1 | 存储系统,==可用TF卡代替== | 1 | 950 |
卧式冰塔 | 1 | 为树莓派提供散热,==UPS Plus模块需要在树莓派的下方== | 1 | 119 |
官方电源 | 1 | 树莓派电源,==可省略==,连接UPS Plus之后,树莓派通过UPS Plus供电 | 1 | 53.90 |
树莓派UPS Plus | 1 | 通过撞针为树莓派供电 | 1 | 168 |
0.96 寸蓝色oled屏(新版本) | 1 | 显示系统和UPS Plus基本信息 | 1 | 10.8 |
18650锂电池 | 2 | 存储电量 | 2 | 6.5 |
3D打印外壳 | 1 | 打印文件链接:pan.baidu.com/s/1u2Mkoeru… 提取码:5odz | 1 | 22 |
3D打印UPS开关按钮 | 1 | 打印文件链接:pan.baidu.com/s/11sQ8vt5W… 提取码:e98w | 1 | 20 |
亚克力板切割两边和底部 | 1 | 切割文件链接:pan.baidu.com/s/1CU8HF658… 提取码:obl1 | 1 | 15 |
TF4硅脂 | 1 | CPU散热 | 1 | 6.20 |
40P杜邦线母对母10cm | 4 | 连接oled和树莓派GPIO引脚 | 1 | 1.35 |
M2 螺母 | 8 | 固定oled屏和顶部风扇 | 100 | 1.20 |
M2.5 螺母 | 2 | 固定底板 | 100 | 1.20 |
M2 x 6 内六角螺丝 | 4 | 固定oled屏 | 50 | 4.50 |
M2 x 14 内六角螺丝 | 4 | 固定顶部风扇 | 100 | 6.96 |
M2.5 x 8 内六角螺丝 | 14 | 固定侧边亚克力板 *8,固定底部亚克力板 *4,固定M2.5x14+6单通铜柱 *2 | 50 | 3.20 |
M2.5 x 20 + 6 单通铜柱 | 2 | 底部固定UPS Plus *2,UPS Plus自带 | 0 | 0 |
M2.5 x 14 + 6 单通铜柱 | 2 | 固定UPS Plus *2 | 10 | 3.70 |
M2.5 x 7 + 6 单通铜柱 | 4 | 固定UPS Plus和树莓派,UPS Plus自带 | 0 | 0 |
2443.57 |
