前言

本文主要涉及网关本身设计实现，其中架构设计可以看我之前分享的文章

# Api网关：架构设计

内部网关软件架构


原理概述

网关的主要模块由如下几个模块组成

环境配置模块，动态路由模块，负载均衡模块，网关配置模块

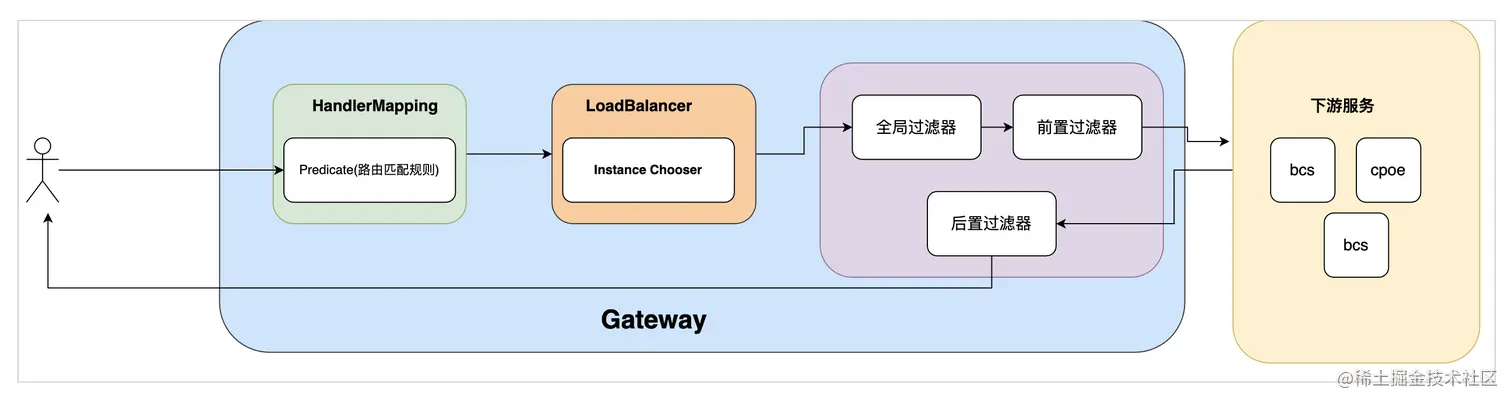

动态路由负责根据下发的配置构建网关的路由表，通过路由将请求和微服务串联起来，负载均衡模块决定选择哪些下游节点服务请求. 这两个模块是实现蓝绿，灰度的基础

网关配置模块 实现了 控制API(新增，删除路由),  网关自身参数的配置（SSL, 健康检查，超时...），配置数据的维护

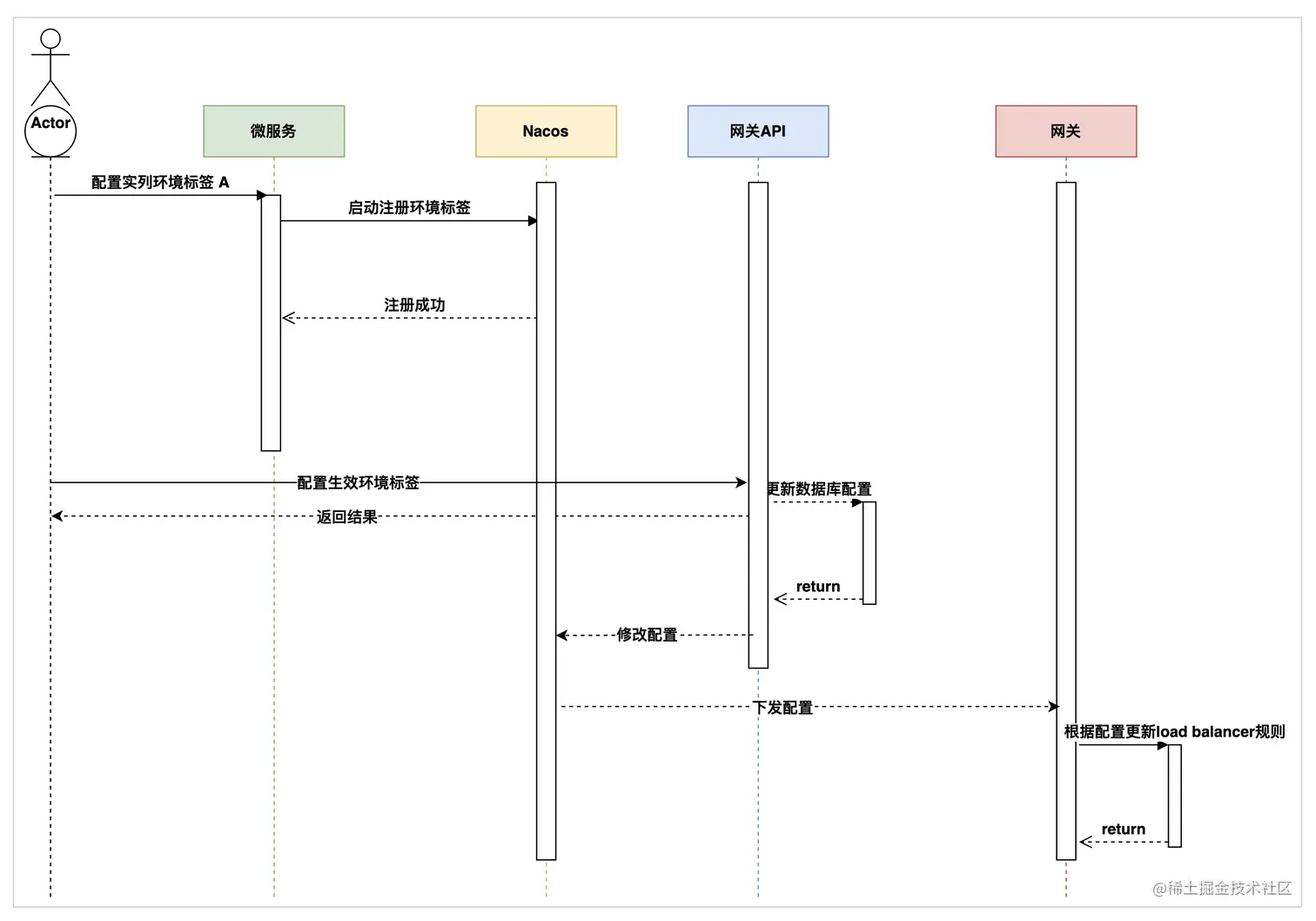

蓝绿发布其实就是通过网关的load balancer根据切换规则把流量导向到某个部署集群环境的过程

下面是蓝绿发布的内部实现流程描述


整个发布流程用到的配置全都保存在 Nacos 中，网关需要用到如下表中的配置，网关提供API修改这些配置。具体说明如下表

配置列表

名称说明
gateway.yaml网关路由配置文件
publish_env.yaml部署环境配置文件
publish_rule.yaml发布规则配置文件

gateway.yaml

这个配置文件一般很少修改，只有在初始化环境时，或者增加新的微服务时才需要修改这个配置文件

如下配置是一个最精简的配置，表示凡是以 /bcs/开头的请求，都转发到 后端的 bcs-server 这个微服务

spring:

    ``cloud:

        ``gateway:

            ``routes:

             ``- id: bcs

               ``uri: lb:``//bcs-server

               ``predicates:

                ``- Path=/bcs/**

gateway.yaml路由配置表属性说明

名称类型描述
idstring代表微路由的id，需要一个唯一的值，可以和后面的微服务名称保持一致
uristring格式为 lb://微服务名称
predicatelist路由匹配的条件，一般配置 Path 属性即可. 属性名称区分大小写名称类型说明
----------------------
Pathstring匹配的地址如 /bcs/

publish_env.yaml

运维平台需要在初始化环境的时候，调用网关的环境操作接口管理环境配置

deploy.yaml

config:

 activate_env: prod1

 env_list: # 部署环境列表

 -prod1: 生产环境1
 -prod1: 生产环境2-备用环境

publish_rule.yaml

配置完环境后，下一步就需要配置蓝绿发布规则, 发布规则使用配置文件 publish_rule.yaml 描述，格式如下

ruleset:
 - bytag:
     descr: 根据环境标签整体切换
     tag_name: prod2 #要切换
     match_uri: /*

规则表

名称类型说明
bytagmap表示根据环境标签切换
byiprangemap根据IP地址范围切换

规则通用的配置属性如下表

名称类型说明
descrstring规则描述
tag_namestring要切换的目标环境标签，比如上述配置文件中的 prod2
match_uristring哪些path需要切换流量到指定的tag上去写法支持通配符 * ?/* 代表网关管理的所有path

可以在此基础上扩展出新的流量调度规则，比如根据ip 地址的范围调度流量的规则 byiprange

byiprange

其配置属性如下表

名称类型说明
iprangelist支持如下写法172.26.0.1-172.26.0.20 指定ip范围的写法172.26.0.1/16 IP CIDR的写法
descrstring规则描述
tag_namestring要切换的目标环境标签，比如上述配置文件中的 prod2
match_uristring哪些path需要切换流量到指定的tag上去写法支持通配符 * ?/* 代表网关管理的所有path

运维平台如何使用网关

网关的功能通过API的方式提供出来，运维平台使用网关分为如下几步

  1. 调用路由初始化接口 初始化路由和微服务的调用关系 这个接口会修改 gateway.yaml文件
  2. 在创建环境时调用 部署环境接口创建部署环境信息,这个环境信息是和运维平台中的部署环境一一对应的.这个接口会修改 publish_env.yaml中的配置

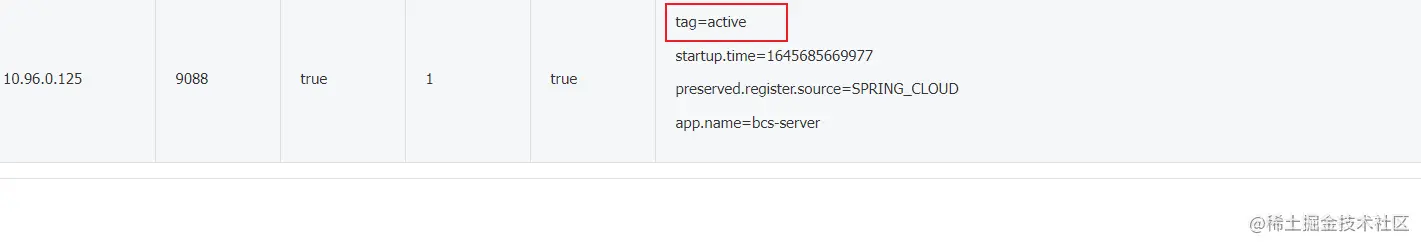

  3. 配置对应环境配置参数组时添加如下参数绑定该环境的环境标签.  service.instance.metadata.tag=xxx



4.需要切换流量时调用流量调度接口 配置流量调度规则，将流量切换到指定的环境 这个接口会修改 publish_rule.yaml中的配置

接口说明

环境操作接口

  • GET /gw/env

查询环境信息 包含生效的主环境

{ "code":"0"
  "config": {
    "activate_env": "prod1",
    "env_list": [
      {
        "prod1": "生产环境1"
      },
      {
        "prod2": "生产环境2-备用环境"
      }
    ]
  }
}
  • POST /gw/env/add

添加环境信息

{ "code":"0"
   tag: [{"prod1": "生产环境1"}]
}
  • POST /gw/env/del?code=prod1 删除环境信息
{
   "tag": "prod1"
}
  • POST /gw/env/update 更新环境信息
{
   "tag": "prod1",
   "name": "生产环境2"
}
  • /gw/env/switch 切换环境
{
  "rule_type": "bytag",
  "tag_name": "prod2", //代表根据环境标签进行切换，把所有服务的请求整体切换到标签为prod2的环境
  "match_uri": "/*"
 }

路由操作接口

  • /gw/route/add 添加路由
{ "id":"bcs",
   "uri":"lb://bcs-server",
   "path":"/bcs/*"
}
  • /gw/route/del 删除路由
{
 "id":"bcs",
}
