LVS负载均衡群集

一、集群与分布式

1.1 集群的含义

  • Cluster，集群、群集,为解决某个特定问题将多台计算机组合起来形成的单个系统
  • 由多台主机构成，但对外只表现为一个整体

1.2 解决方法

  • 使用价格昂贵的小型机、大型机
  • 使用多台相对廉价的普通服务器构建服务群集

通过整合多台服务器，使用LVS来达到服务器的高可用和负载均衡，并以同一个IP地址对外提供相同的服务。

在企业中常用的一种群集技术——LVS (Linux Virtual Server，Linux虚拟服务器)

1.3 企业群集分类

  • 负载均衡群集
  • 高可用群集
  • 高性能运算群集。
1.3.1负载均衡群集(Load Balance cluster)

LB： Load Balancing，负载均衡，多个主机组成，每个主机只承担一部分访问请求

  • 提高应用系统的响应能力、尽可能处理更多的访问请求、减少延迟为目标，获得高并发、高负载（LB）的整体性能
  • Lb的负载分配依赖于主节点的分流算法，将来自客户机的访问请求分担给多个服务器节点，从而缓解整个系统的负载压力.例如，“dns轮询”“反向代理”等“
1.3.2高可用群集

HA： High Availiablity，高可用，避免 SPOF（single Point Of failure）

  • 提高应用系统的可靠性、尽可能地减少中断时间为目标，确保服务的连续性，达到高可用（HA）的容错效果
  • HA的工作方式包括双工和主从两种模式
1.3.3 高性能运算群集

HPC： High-performance computing，高性能

  • 提高应用系统的CPU运算速度、扩展硬件资源和分析能力为目标，获得相当于大型、超级计算机的高性能运算（HPC）能力
  • 高性能依赖于“分布式运算”、“并行计算”，通过专用硬件和软件将多个服务器的CPU、内存等资源整合在一起，实现只有大型、超级计算机才具备的计算能力

1.4 负载均衡集群架构

  1. 第一层，负载调度器（Load Balancer或Director）

访问整个群集系统的唯一入口，对外使用所有服务器共有的VIP地址，也称为群集IP地址。 通常会配置主、备两台调度器实现热备份，当主调度器失效以后能够平滑替换至备用调度器，确保高可用性。

  1. 第二层，服务器池（Server Pool）

群集所提供的应用服务、由服务器池承担，其中每个节点具有独立的RIP地址（真实IP），只处理调度器分发过来的客户机请求。 当某个节点暂时失效时，负载调度器的容错机制会将其隔离，等待错误排除以后再重新纳入服务器池。

  1. 第三层，共享存储（Share Storage）

为服务器池中的所有节点提供稳定、一致的文件存取服务，确保整个群集的统一性。 共享存储可以使用NAS设备，或者提供NFS共享服务(一种协议)的专用服务器。

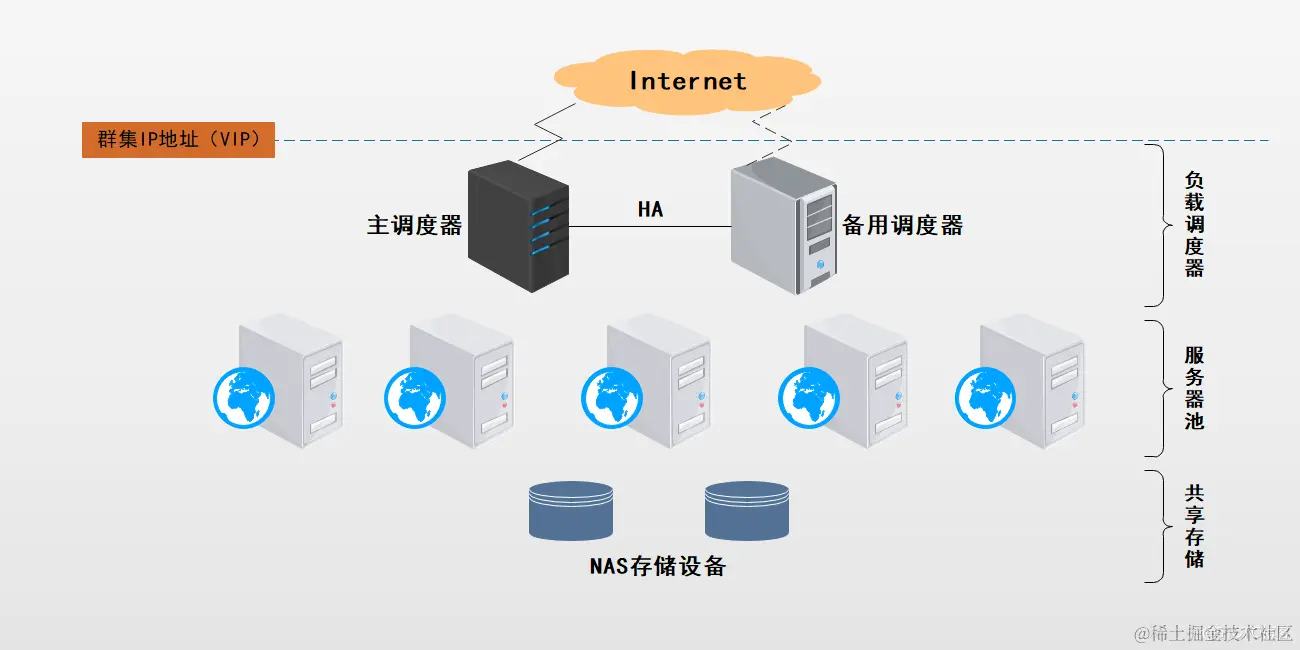

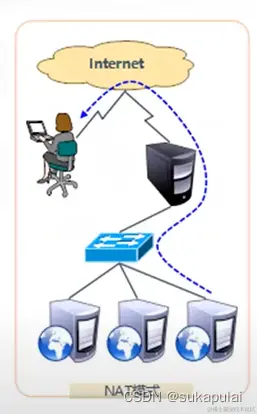

LVS负载均衡群集（NAT模式）_负载均衡

二 .LVS工作模式和相关命令

Linux Virtual Server

  • 针对Linux内核开发的负载均衡解决方
  • 1998年5月，由我国的章文嵩博士创建
  • 官方网站: www.linuxvirtualserver.org/
  • LVS 实际上相当于基于IP地址的虚拟化应用， 为基于IP地址和内容请求分发的负载均衡提出了一种高效的解决方法

LVS现在已成为Linux内核的一部分，默认编译为ip_vs模块，必要时能够自动调用。在CentOS 7系统中，以下操作可以手动加载ip_vs模块，并

查看当前系统中ip_vs模块的版本信息。

 [root@localhost ~]# modprobe ip_vs        #加载ip_vs模块
 [root@localhost ~]# cat /proc/net/ip_vs   #查看ip_vs信息
 IP Virtual Server version 1.2.1 (size=4096)
 Prot LocalAddress:Port Scheduler Flags
   -> RemoteAddress:Port Forward Weight ActiveConn InActConn

如何查看ip_vs模块的子模块呢？

 [root@localhost ~]# cd /usr/lib/modules/3.10.0-693.el7.x86_64/kernel/net/netfilter/ipvs/
 [root@localhost ipvs]# ls
 ip_vs_dh.ko.xz   ip_vs.ko.xz       ip_vs_lblcr.ko.xz  ip_vs_nq.ko.xz      ip_vs_rr.ko.xz   ip_vs_sh.ko.xz   ip_vs_wrr.ko.xz
 ip_vs_ftp.ko.xz  ip_vs_lblc.ko.xz  ip_vs_lc.ko.xz     ip_vs_pe_sip.ko.xz  ip_vs_sed.ko.xz  ip_vs_wlc.ko.xz
 ​

lvs只能做4层代理，也就是ip:端口进行转发

2.1. LVS常用的负载调度算法

①轮询（Round Robin）
  • 将收到的访问请求按照顺序轮流分配给群集中的各节点 (真实服务器)
  • 均等地对待每台服务器，而不管服务器实际的连接数和系统负载。
②加权轮询（Weighted Round Robin）
  • 根据调度器设置的权重值来分发请求
  • 权重值高的节点优先获得任务并且分配的请求越多
  • 这样可以保证性能高的节点承担更 多请求。
③最少连接（Least Connections）
  • 根据真实服务器已建立的连接数进行分配
  • 将收到的访问请求优先分配给连接数最少的节点
  • 如果所有的服务器节点性能相近，采用这种方式可以更好的均衡负载
④加权最少连接（Weighted Least Connections）
  • 在服务器节点的性能差异较大的 情况下，调度器可以根据节点服务器负载自动调整权重
  • 权重较高的节点将承担更 大比例的活动连接负载。
⑤IP_Hash
  • 根据请求来源的IP地址进行Hash计算，得到后端服务器
  • 这样来自同一个IP的请求总是会落到同一台服务器上处理，以致于可以将请求上下文信息存储在这个服务器上
⑥url_hash
  • 按访问url的hash结果来分配请求，使每个url定向到同一个后端服务器
  • 后端服务器为缓存时比较有效
⑦fair
  • 采用的不是内建负载均衡使用的轮换的均衡算法
  • 而是可以根据页面大小、加载时间长短智能的进行负载均衡
  • 也就是根据后端服务器时间来分配用户请求，响应时间短的优先分配

2.2 ipvsadm功能与选项说明

选项功能
-A添加虚拟服务器
-D删除整个虚拟服务器
-s指定负载调度算法（轮询：rr、加权轮询：wrr、最少连接：lc、加权最少连接：wlc）
-a表示添加真实服务器（节点服务器）
-d删除某一个节点
-t指定 VIP地址及 TCP端口
-r指定 RIP地址及 TCP端口
-m表示使用 NAT群集模式
-g表示使用 DR模式
-i表示使用 TUN模式
-w设置权重（权重为 0 时表示暂停节点）
-p 60表示保持长连接60秒
-l列表查看 LVS 虚拟服务器（默认为查看所有）
-n以数字形式显示地址、端口等信息，常与“-l”选项组合使用。ipvsadm -ln

2.3 群集的负载调度技术有三种工作模式 地址转换（NAT模式） Network Address Translation，简称NAT模式 类似于防火墙的私有网络结构，负载调度器作为所有服务器节点的网关，即作为客户机的访问入口，也是各节点回应客户机的访问出口 服务器节点使用私有IP地址，与负载调度器位于同一个物理网络，安全性要优于其他两种方式


IP隧道 （TUN模式） IP Tunnel，简称TUN模式： 采用开放式的网络结构，负载调度器仅作为客户机的访问入口，各节点通过各自的Internet连接直接回应客户机，而不再经过负载调度器 服务器节点分散在互联网中的不同位置，具有独立的公网IP地址，通过专用IP隧道与负载调度器相互通信


直接路由 （DR模式） Direct Routing，简称DR模式 采用半开放式的网络结构，与TUN模式的结构类似，但各节点并不是分散在各地，而是与调度器位于同一个物理网络 负载调度器与各节点服务器通过本地网络连接，不需要建立专用的IP隧道

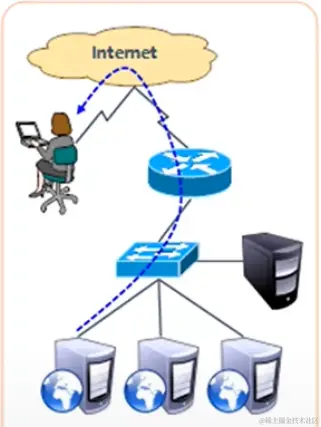

image-20220515112616164

三. LVS-net群集部署

LVS调度器作为Web服务器池的网关，LVS两块网卡，分别连接内外网，使用轮询(rr)调度算法

3.1部署步骤

  • 1．加载ip_vs模块，安装ipvsadm工

  • 2．开启路由转发

  • 3．新建LVS虚拟服务器并添加节点服务器

  • 4．配置节点服务器建立

    • 测试网站
    • 挂载NFS共享存储
    • 建立测试网页

  • 5．保存规则并测试

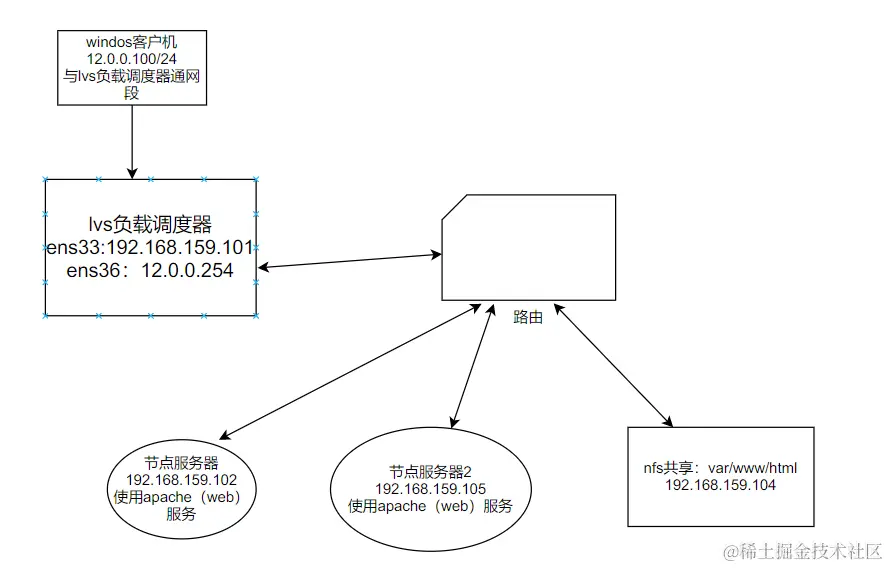

image-20220515230354020

3.2 部署nfs共享存储

ip:192.168.159.104

3.2.1 关闭防火墙，安装rpc-bind服务
 [root@localhost ~]# systemctl stop firewalld
 [root@localhost ~]# setenfroce 0
 [root@localhost ~]# yum install nfs-utils rpcbind -y
 ​
3.2.2建立两个文件夹放置两个html测试文件
 [root@localhost opt]# cd /opt
 [root@localhost opt]# mkdir -p nfs/test
 [root@localhost opt]# mkdir -p nfs/test2
 [root@localhost nfs]# echo '<h1>This is html test<h1>' >test/index.html  #写入文件1
 [root@localhost nfs]# echo '<h1>This is html test2<h1>' >test2/index.html  #写入文件2
 [root@localhost nfs]# chmod 777 accp/ benet/         #赋予其他用户权限
 ​

3.3.3 设置nfs共享策略

 [root@localhost test2]# vim /etc/exports
 #写入以下内容
 /opt/nfs/test  192.168.159.0/24(rw,sync,no_root_squash)
 /opt/nfs/test2 192.168.159.0/24(rw,sync,no_root_squash)
 ​
 [root@localhost test2]# systemctl start rpcbind    ##一般先开启rpcbind
 [root@localhost test2]# systemctl start nfs        ##后开启nfs
 [root@localhost test2]# systemctl enable nfs
 Created symlink from /etc/systemd/system/multi-user.target.wants/nfs-server.service to /usr/lib/systemd/system/nfs-server.service.
 [root@localhost test2]# showmount -e               ##查看当前共享目录
 Export list for localhost.localdomain:
 /opt/nfs/test2 192.168.159.0/24
 /opt/nfs/test  192.168.159.0/24
 ​

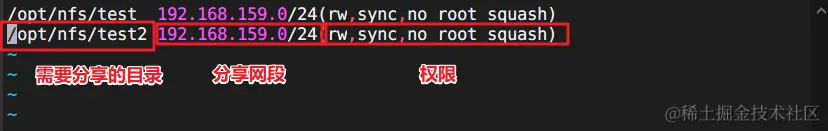

etc/exports写入文件内容

image-20220515163011933

etc/exprot参数说明：

  1. Rw ：该主机对该共享目录有读写权限
  2. No_root_squash： 客户机用root访问该共享文件夹时，不映射root用户
  3. Sync： 资料同步写入到内存与硬盘中

3.3 部署节点服务器1

ip:192.168.159.102

 #关闭防火墙
 ​
 systemctl disable --now firewalld.service
 setenforce 0
 ​
 #安装httpd服务
 ​
 yum install httpd -y
 ​
 #查看nfs服务
 ​
 showmount -e 192.168.159.104
 ​
 #挂载站点
 ​
 mount 192.168.159.104:/opt/nfs/test /var/www/html/
 ​
 #开启httpd服务
 ​
 systemctl start httpd
 ​
 #指定网关
 ​
 vim /etc/sysconfig/network-scripts/ifcfg-ens33
 ​
 GATEWAY=192.168.159.100
 ​
 DNS1=8.8.8.8
 ​
 #重启网络服务
 ​
 systemctl restart network

关闭防火墙和selinux

image-20220515191843041

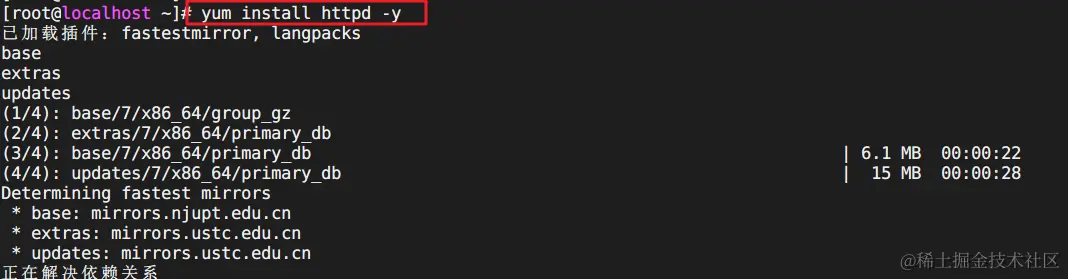

安装httpd服务

image-20220515191932771

查看nfs共享

image-20220515192026504

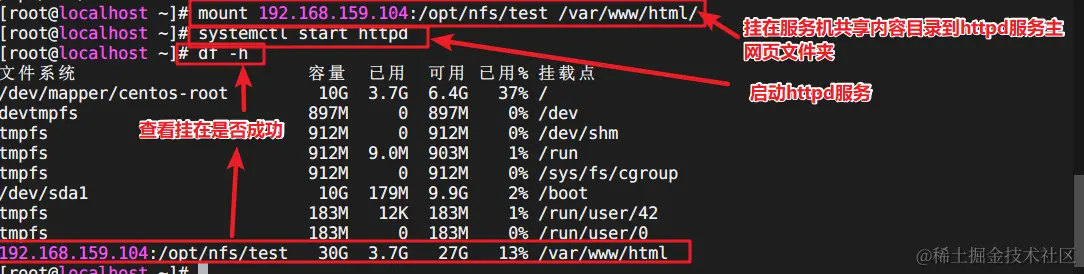

挂在并查看是否成功、启动httpd服务

image-20220515192437046

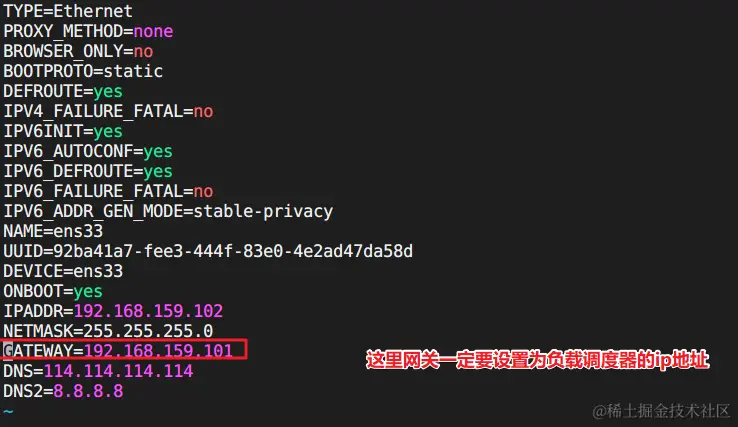

指定网关

image-20220515224531287

重启网卡

image-20220515193904542

3.4 部署节点服务器2

与节点1部署基本一样

可以使用任何web服务共享nfs的网页文件，只需要将nfs共享目录挂载到web服务默认的网页文件夹即可

 #关闭防火墙
 ​
 systemctl disable --now firewalld.service
 setenforce 0
 ​
 #安装httpd服务
 ​
 yum install httpd -y
 ​
 #查看nfs服务
 ​
 showmount -e 192.168.159.104
 ​
 #挂载站点
 ​
 mount 192.168.159.104:/opt/nfs/test2 /var/www/html/
 ​
 #开启httpd服务
 ​
 systemctl start httpd
 ​
 #查看是否挂载nfs成功
 df -h
 ​
 #指定网关
 ​
 vim /etc/sysconfig/network-scripts/ifcfg-ens33
 ​
 GATEWAY=192.168.159.100
 ​
 DNS1=8.8.8.8
 ​
 #重启网络服务
 ​
 systemctl restart network
 或
 ifdown ens33 && ifup ens33
 ​

关闭防火墙并安装Apache

image-20220515194812073

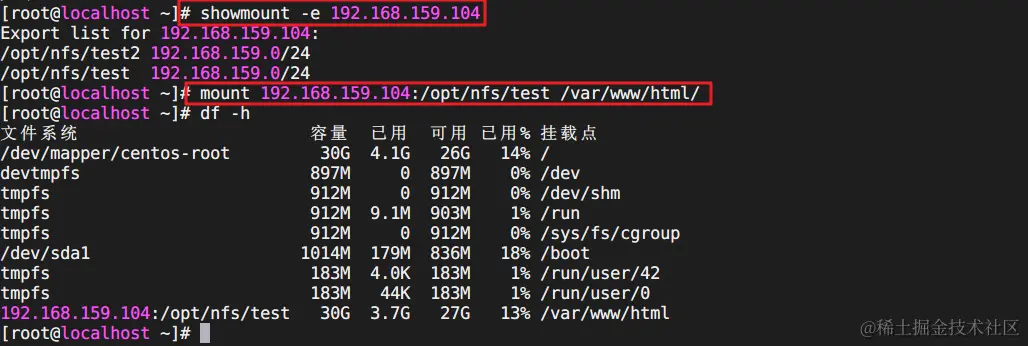

查看nfs服务并挂载站点

image-20220515195113999

修改网关

image-20220515224640394

重启网卡

image-20220515195320454

3.4 部署负载调度器

 1. #关闭防火墙
 systemctl stop firewalld
 setenforce 0

 2. #安装ipvsadm
 yum install -y ipvsadm*


 3. #添加一块网卡，我这里是ens36，配置网卡，重启网络
 cd /etc/sysconfig/network-scripts/
 cp ifcfg-ens33 ifcfg-ens38
 vim ifcfg-ens38
 去掉网关、UUID、修改IP
 vim ifcfg-ens33
 去掉网关
 systemctl restart network

 4. #打开路由转发功能
 vim /etc/sysctl.conf
 net.ipv4.ip_forward = 1
 sysctl -p   ##重新加载

 5. #防火墙做策略
 #查看策略
 iptables -nL -t nat
 #清空策略
 iptables -F
 #添加策略做snat
 iptables -t nat -A POSTROUTING -s 192.168.159.0/24 -o ens36 -j SNAT --to 12.0.0.254
 #查看策略
 iptables -nL -t nat

 6. #加载LVS内核模块
 modprobe ip_vs

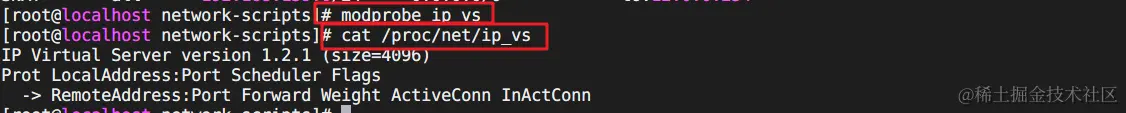

 cat /proc/net/ip_vs

 7. #开启ipvsadm服务
 ipvsadm-save >/etc/sysconfig/ipvsadm
 systemctl start ipvsadm.service

 8. #清空策略
 ipvsadm -C

 9. #制定策略
 #指定IP地址 外网的入口  -s rr  轮询
 ipvsadm -A -t 12.0.0.254:80 -s rr
 #先指定虚拟服务器再添加真实服务器地址，-r:真实服务器地址 -m指定nat模式
 ipvsadm -a -t 12.0.0.254:80 -r 192.168.159.102:80 -m
 ipvsadm -a -t 12.0.0.254:80 -r 192.168.159.105:80 -m
 #开启服务
 ipvsadm

 10. 查看策略
 ipvsadm -l
 ​

关闭防火墙和selinux

image-20220515195722155

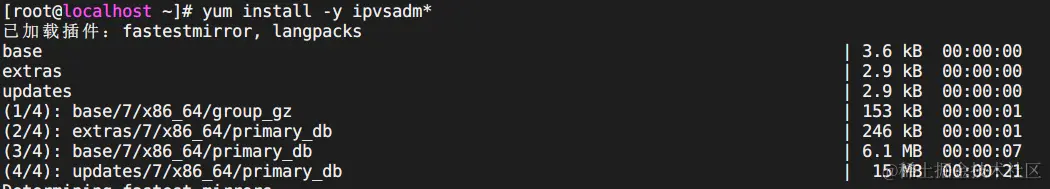

安装ipcsdam服务

image-20220515201510613

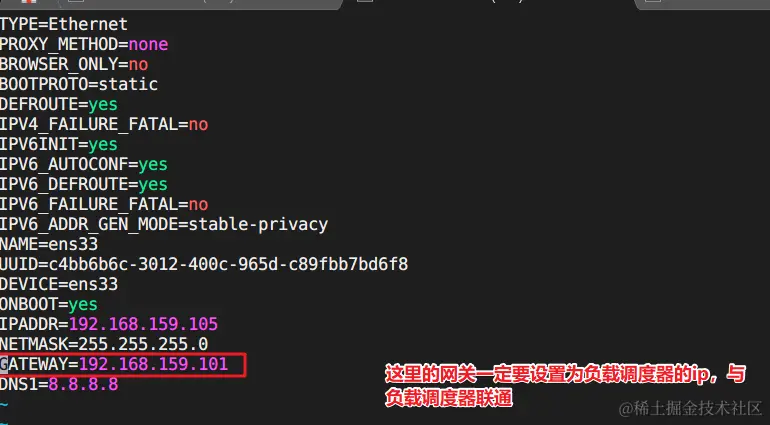

添加网卡并配置

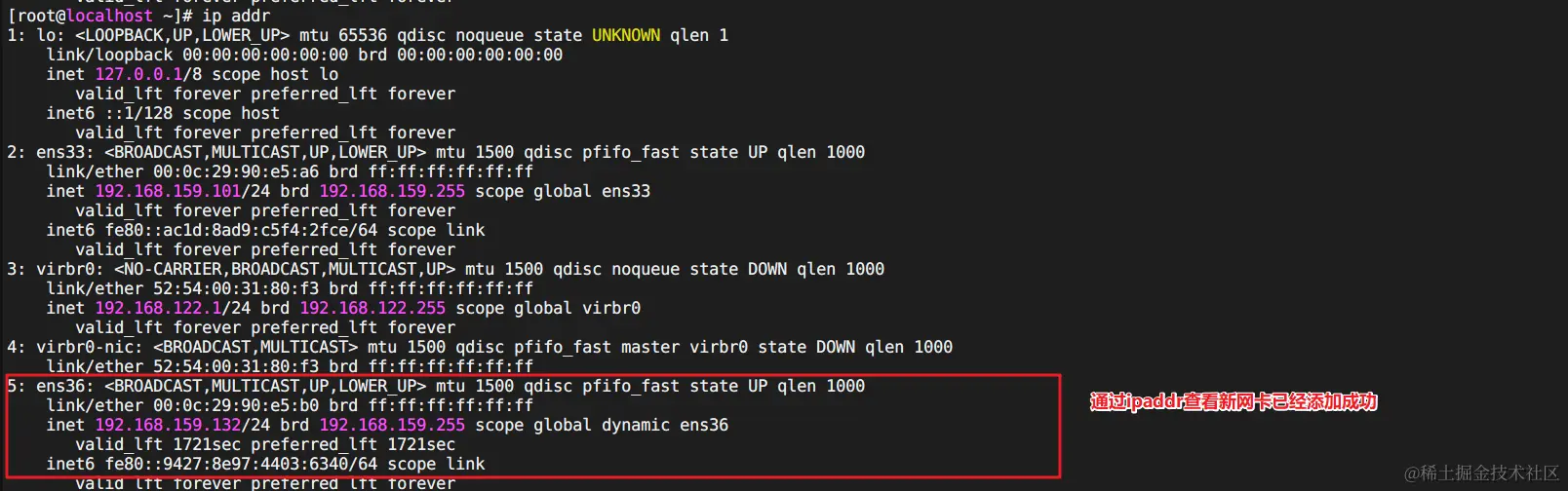

image-20220515201525104

image-20220515201923986

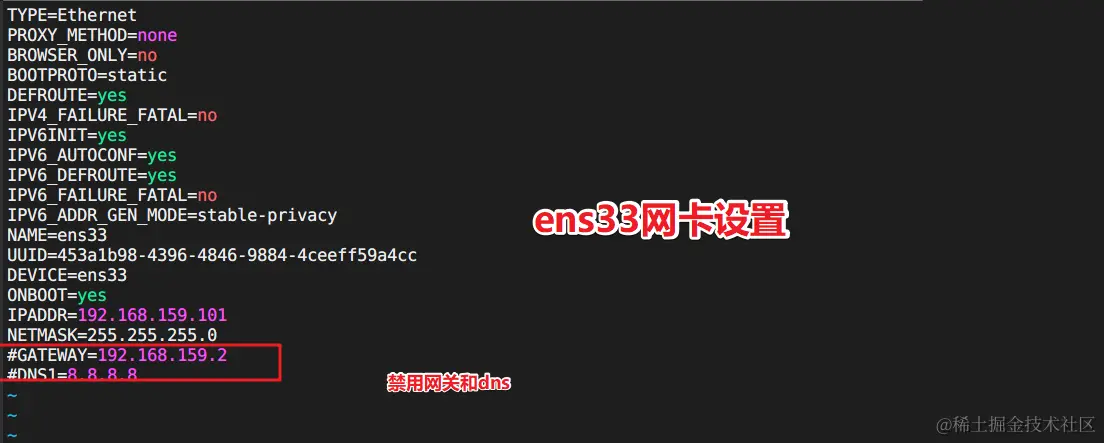

修改ens33网卡和ens36网卡

image-20220515215456613

image-20220515202625721

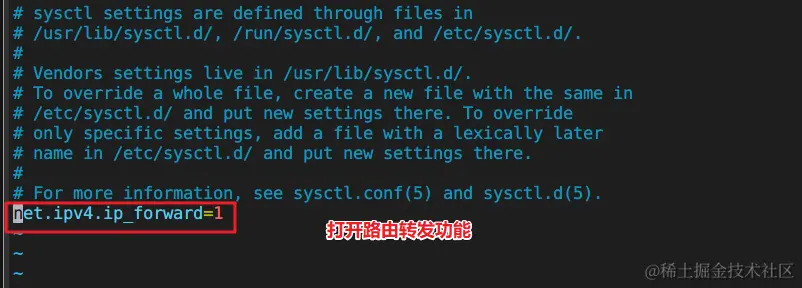

打开路由转发功能并重新加载

image-20220515203943565

image-20220515204028757

做防火墙策略

image-20220515204931010

开启ipvsadm服务

image-20220515205604290

image-20220515205740203

清空策略，以防万一

image-20220515205826221

指定ipcsadm策略并开启策略

image-20220515210822525

image-20220515210855059

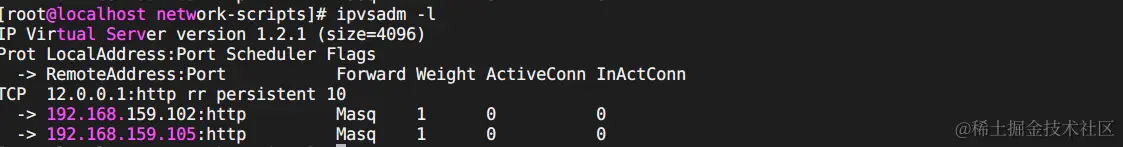

查看策略

image-20220515211001540

3.5 设置客户端主机（win7）

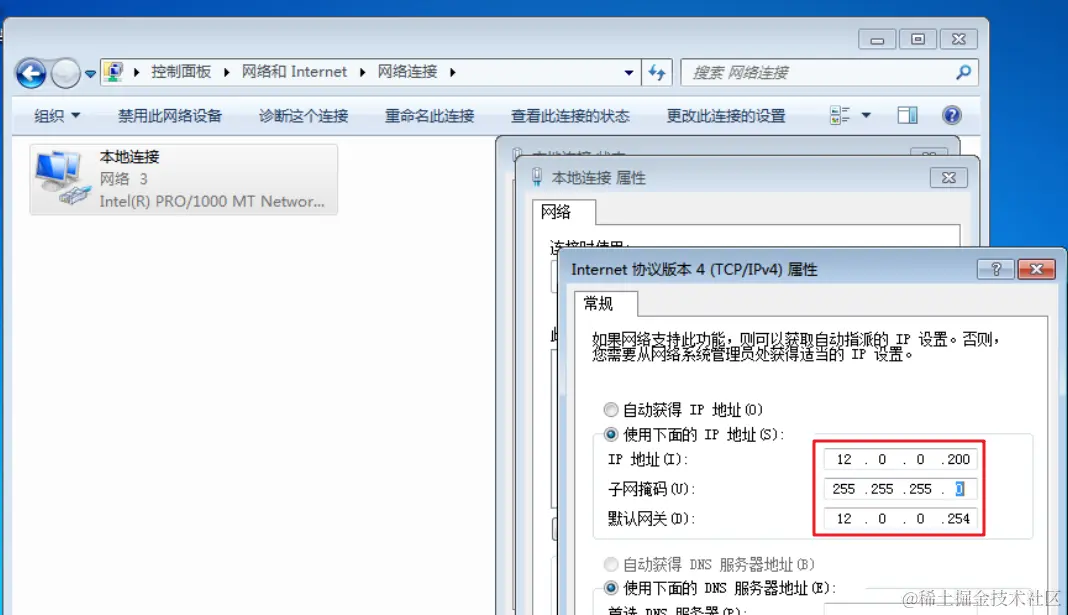

关闭防火墙，并设置网卡信息

image-20220515211949655

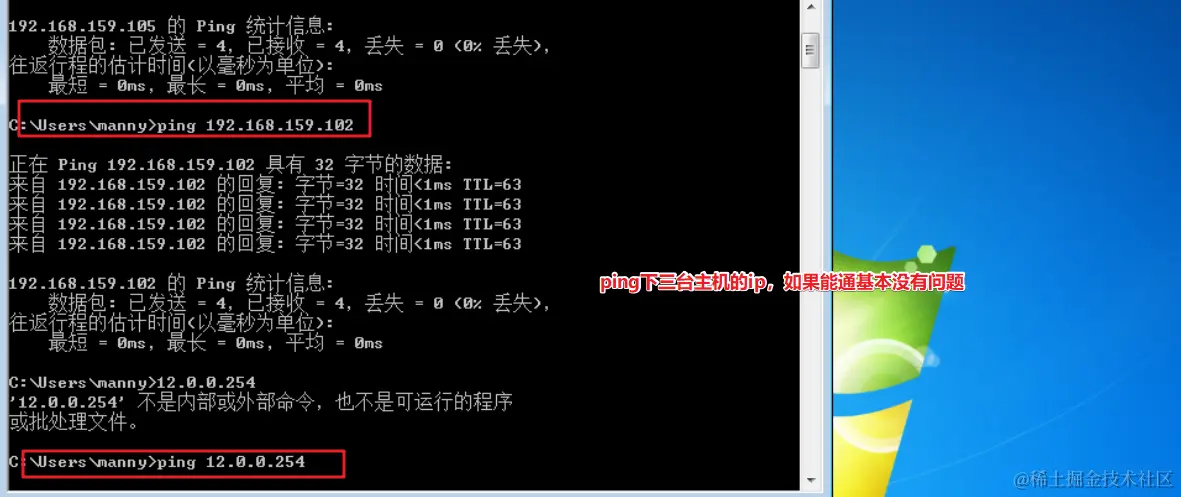

测试连通性

image-20220515224433308

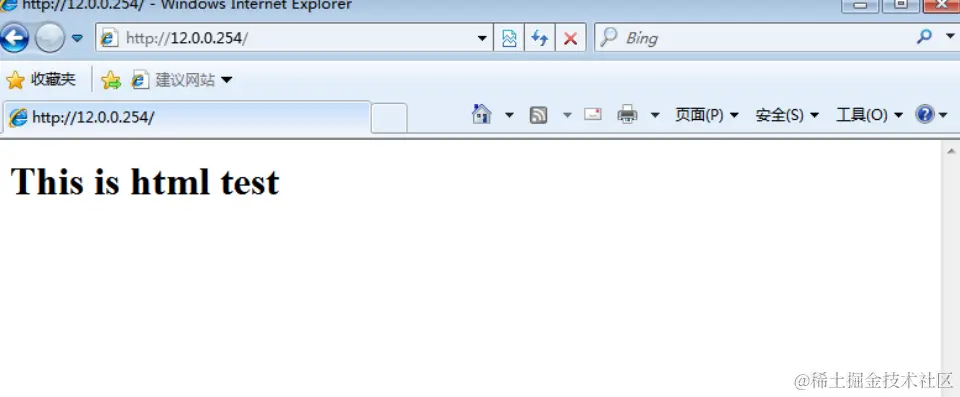

访问

image-20220515225815353

实验总结：

此实验容易卡在客户端和节点服务器1和节点服务器2的连通性上，在设置两台节点服务器时，网关出口一定要设置为负载调度器的ip地址。以此联通
