Logistics_Day17：自定义外部数据源ClickHouse

1614420029129

01-[复习]-上次课程内容回顾

1623111379833

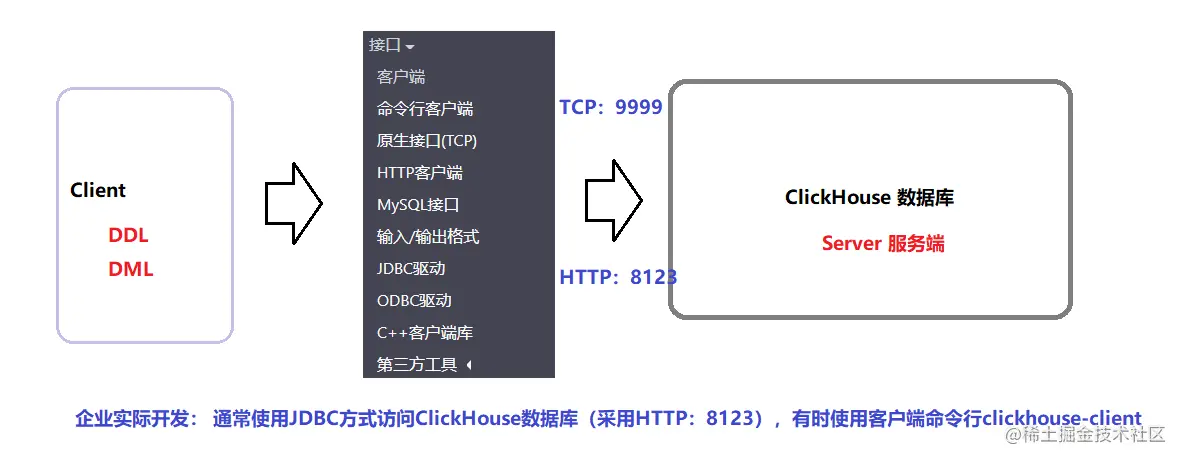

上次课程2个方面内容：ClickHouse JDBC Client API

编写Java代码，使用JDBC方式查询ClickHouse表数据，类似MySQL JDBC 查询

获取连接Connection、创建PreparedStatement和结果数据集ResultSet

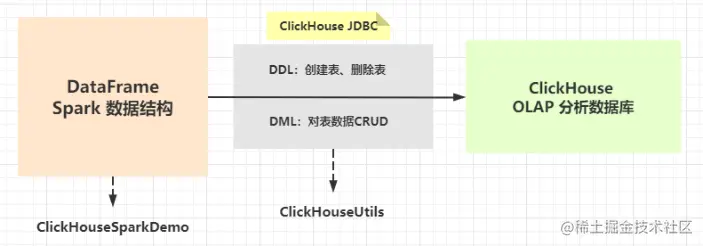

集成Spark代码，调用JDBC API，实现DDL操作（创建表和删除表）及DML操作（CUD）

1614473534008

-- CUD语句
-- 1. 插入数据，最好考虑批量插入
INSERT INTO test.tbl_orders (x1, x2, x3, sign, version) VALUES (v1, v2, v3, 1, 1)
INSERT INTO test.tbl_orders (x1, x2, x3, sign, version) VALUES (v1, v2, v3, 1, 1), (v11, v22, v33, 1, 1), (v111, v222, v333, 1, 1)

-- 2. 更新数据，一条一条执行
ALTER TABLE test.tbl_orders UPDATE x1=v1, x2=v2 WHERE id = xx

-- 3. 删除数据，一条一条执行
ALTER TABLE test.tbl_orders DELETE WHERE id = xx

/*
	查询Query SQL语句，必须熟练掌握，多练一练
	https://clickhouse.tech/docs/zh/getting-started/example-datasets/
*/

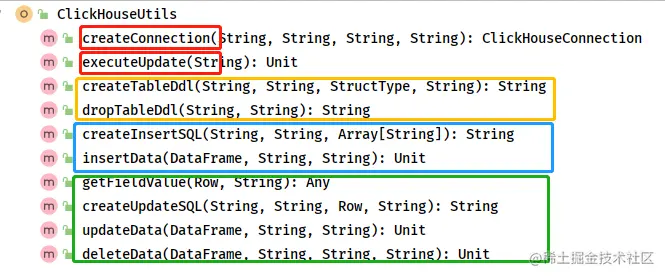

核心点：编写工具类ClickHouseUtils，其中封装方法，进行操作，无论DDL和DML，先构建SQL语句

1614473661423

创建表时，构建DDL语句：

CREATE TABLE IF NOT EXISTS test.tbl_order (
	areaName String,
	category String,
	id Int64,
	money String,
	timestamp String,
	sign Int8,
	version UInt8
)
ENGINE=VersionedCollapsingMergeTree(sign, version)
ORDER BY id ;

02-[了解]-第17天：课程内容提纲

SparkSQL外部数据源接口实现：==自定义外部数据源，实现从ClickHouse数据库读写数据==。

1614474045584

按照SparkSQL官方提供外部数据源接口实现读写ClickHouse表数据的，基于DataSourceV2接口实现：

1）、批量数据加载（read：SparkSQL）

从ClickHouse表读取数据，封装至DataFrame数据集

1614474671518

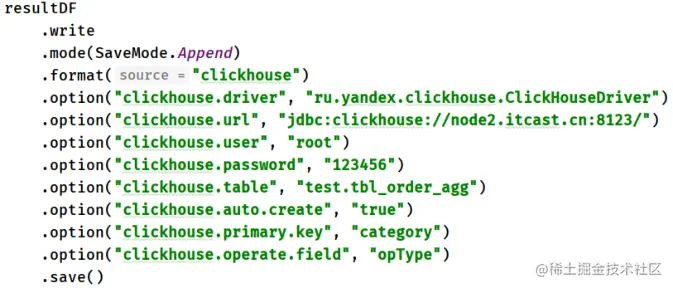

2）、批量数据保存（write：SparkSQL）

将DataFrame数据集保存至ClickHouse表中

1614474706071

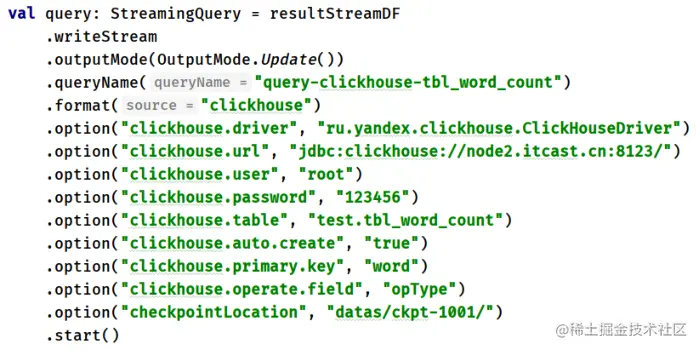

3）、流式数据保存（writeStream：StructuredStreaming）

将结构化流StructuredStreaming中每微批次Batch数据写入ClickHouse

1614474796183

首先回顾，SparkSQL官方提供对MySQL关系型数据库集成，方便加载load和保存save数据

// Loading data from a JDBC source
val jdbcDF = spark.read
  .format("jdbc")
  .option("url", "jdbc:postgresql:dbserver")
  .option("dbtable", "schema.tablename")
  .option("user", "username")
  .option("password", "password")
  .load()

// Saving data to a JDBC source
jdbcDF.write
  .format("jdbc")
  .option("url", "jdbc:postgresql:dbserver")
  .option("dbtable", "schema.tablename")
  .option("user", "username")
  .option("password", "password")
  .save()

03-[理解]-实时ETL开发之历史数据加载流程

在整个物流项目中，需要实时将业务数据进行采集，并进行ETL转换，最终存储到外部存储引擎中。

问题：原来存储在业务系统中业务数据如何将其导入到存储引擎，流式程序，实时导入当前数据，历史数据如何导入呢？？？？

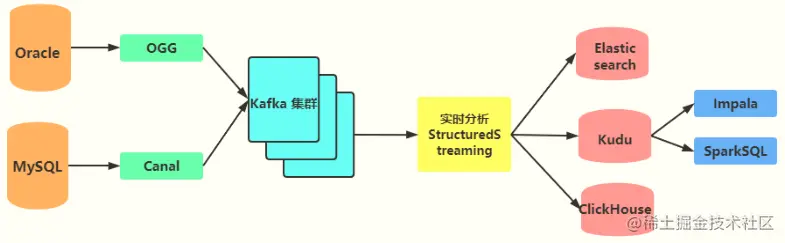

1614474889838

历史数据导入：==批量加载导入（BulkLoad），从业务系统批量读取数据，直接存储到大数据存储引擎。==

建议，将业务数据库中业务数据，业务系统不繁忙的时候（夜深人静之时），历史数据导出到文本文件中（例如：csv或tsv），编写SparkSQL程序，读取文本文件数据，ETL转换，存储到外部系统（例如Kudu表、ES索引和CK表）

1614475334361

为什么将RDBMs表数据导出为文本文件呢？而不还是SparkSQL直接读取RDBMs表数据呢？？

RDBMS表中存储业务数据，如果直接读取数据，对业务数据库产生很大负载压力，使用业务系统性能降低。

04-[了解]-SparkSQL之DataSource API V1概述

从Spark 1.3版本开始，提供一套完整外部数据源接口（External DataSource Interface），以便用户可以实现SparkSQL与其他存储引擎集成整合，方便用户加载和保存数据：DataSource API V1（第一代API）。

比如SparkSQL内置数据源：JDBC、JSON、CSV等都是基于DataSource API V1实现功能。

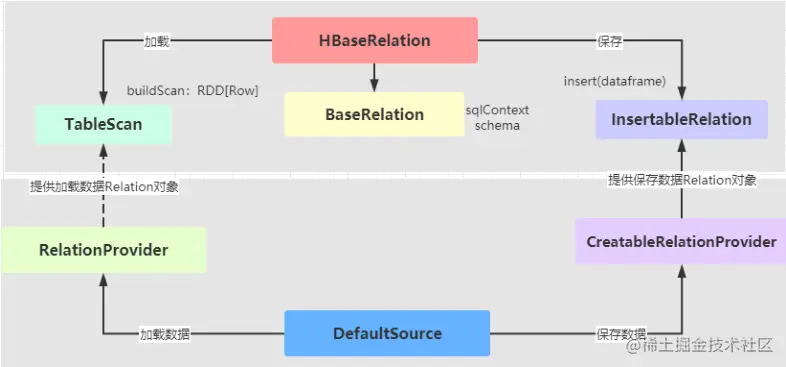

自定义外部数据源实现从HBase表批量加载load和保存save数据，接口实现类继承图：

可以参考提供【06.扩展】提供代码实现，以及视频讲解。

1614476513399

这个版本的 Data Source API 有以下几个优点：

接口实现非常简单；

能够满足大部分的使用场景；

同时存在一些问题：

扩展能力有限，难以下推其他算子；

缺乏对列式存储读取的支持；

写操作不支持事务；

缺乏分区和排序信息；

不支持流处理；

05-[了解]-SparkSQL之DataSource API V2概述

DataSource API V2为了解决 Data Source V1 的一些问题，从 Apache Spark 2.3.0 版本开始，社区引入了 Data Source API V2，在保留原有的功能之外，还解决了 Data Source API V1 存在的一些问题，比如不再依赖上层 API，扩展能力增强。

Data Source API V2 有以下几个优点：

==DataSourceV2 API 使用Java编写==

不依赖于上层API（DataFrame/RDD）

易于扩展，可以添加新的优化，同时保持向后兼容

提供物理信息，如大小、分区等

==支持Streaming Source/Sink==

灵活、强大和事务性的写入API

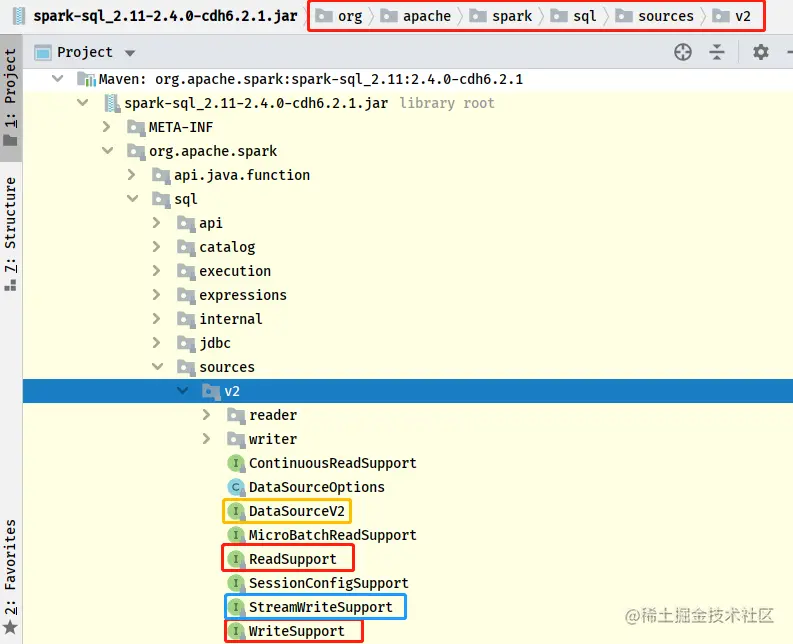

1614477250933

其中DataSource API V2版本标识接口：DataSourceV2

1）、批量加载数据接口：ReadSupport

2）、批量保存数据接口：WriteSupport

3）、流式保存数据接口：StreamWriteSupport

此外，还提供结构化流流式数据加载接口：

1）、微批加载数据：MicroBatchReadSupport

2）、持续流加载数据：ContinuesReadSupport

内置数据源中Kafka消费数据时，实现此接口：

1614477486270

SparkSQL DataSource API v2
	2.3.0
		出现
		仅仅初步规范性定义，很多功能没有实现
	2.4.x
		功能初步加强
		与2.3.0中接口稍有变化
	3.x
		与2.x中接口变化较大，代码进行重构

06-[理解]-DataSource API V2之如何定义数据源

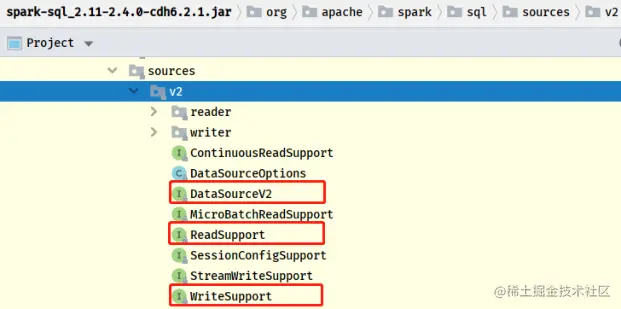

为了使用 Data Source API V2，需要使用到 Data Source API V2 包里面相关的类库：

对于读取read数据程序，只需要实现 ReadSupport 相关接口；

对于保存save数据程序，只需要实现WriteSupport相关接口；

此外，需要继承基类：DataSourceV2，表示数据源

1614477675437

编写伪代码，看一看如何基于DataSource API V2接口实现外部数据源：

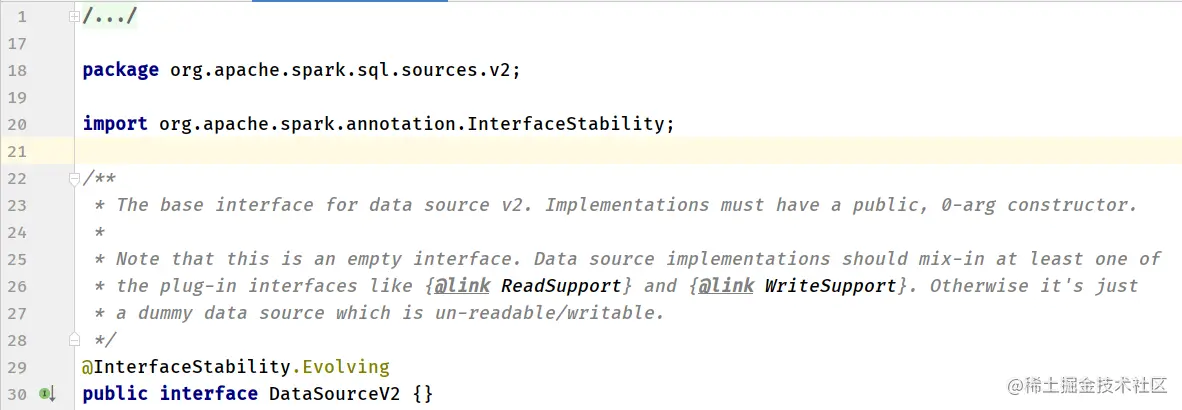

1）、DataSourceV2接口：

继承或者实现此接口后，此类中必须存在一个公共public和无参（no-args）构造方法。

此接口中没有任何方法，仅仅属于标识接口

1614478013810

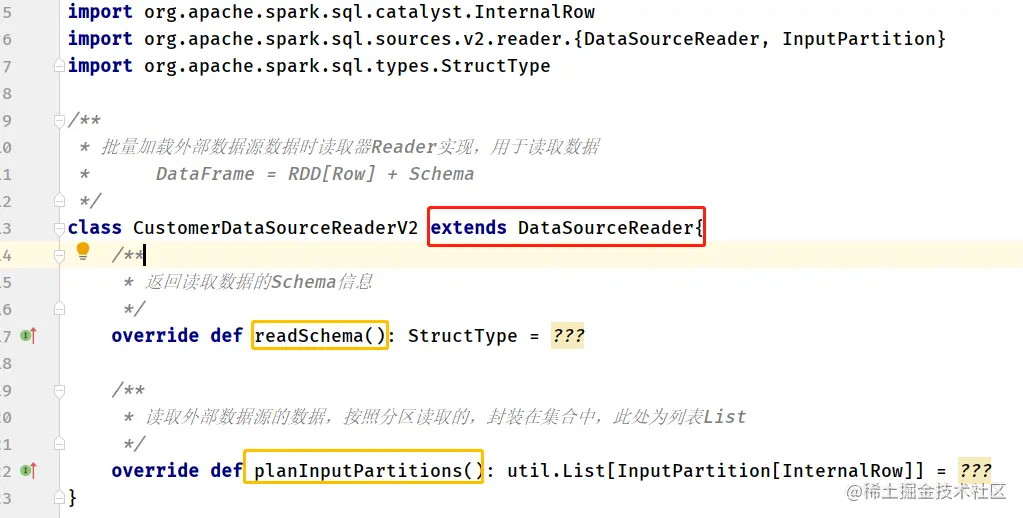

2）、ReadSupport接口和DataSourceReader接口

在Java8中，允许接口中存在具体方法，但是必须使用default声明，

1614478449367

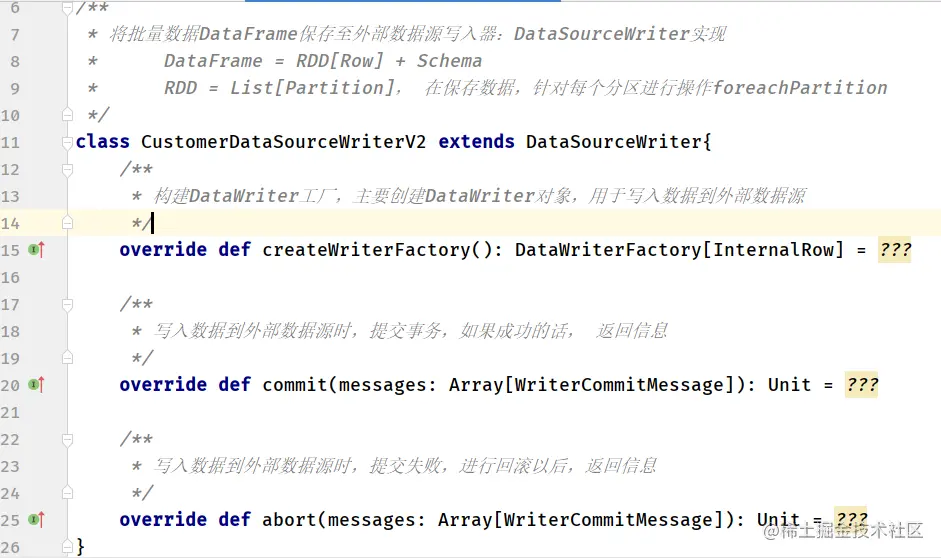

3）、WriteSupport接口和DataSourceWriter接口

Java8中提供Optional，可以返回有值和无值，类似Scala语言中Option（Some和None）

1614478906779

07-[理解]-DataSource API V2之接口继承结构图

基于DataSource API V2接口定义外部数据源实现时，重点两个接口：==DataSourceReader==和==DataSourceWriter==实现，底层涉及到类继承结构图。

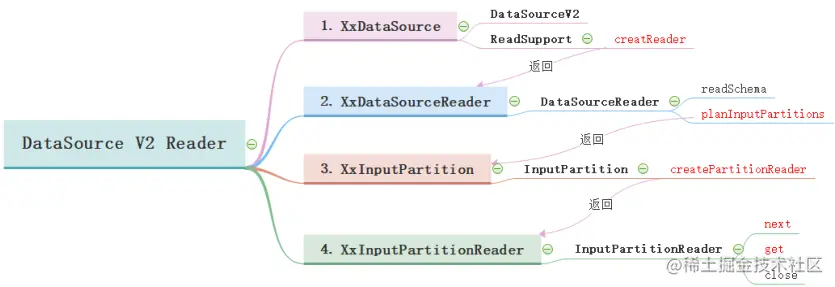

1）、批量加载数据类继承结构图

1614479516786

2）、批量保存数据类继承结构图

1614479554891

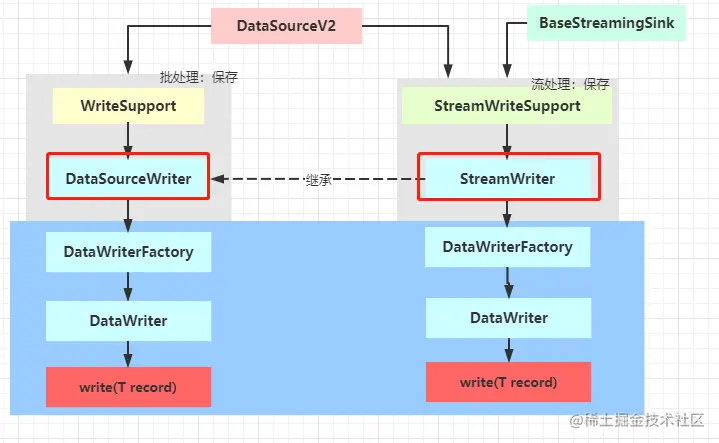

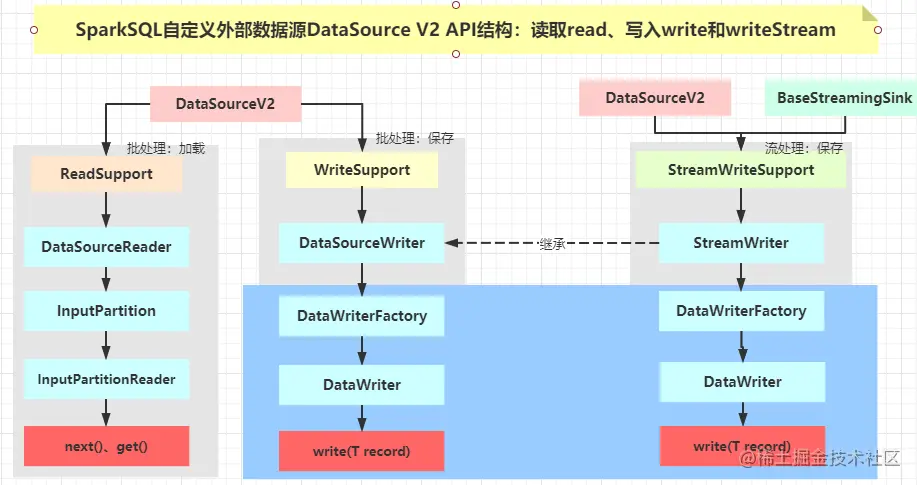

3）、流式保存数据类继承结构图

针对流式数据保存来说，需要实现2个接口：==DataSourceV2==和==BaseStreamingSink（==标识接口）

此外，结构化流中数据保存，本质上还是针对每个微批次数据的保存，所以发现StreamWriteSupport底层实现，依赖批量保存接口：DataSourceWriter

1614479091724

08-[掌握]-数据源之ClickHouseDataSourceV2 结构

按照SparkSQL提供外部数据源接口DataSource API V2实现自定义数据源ClickHouse。

ReadSupport，批量加载ClickHouse数据库表的数据

WriteSupport，批量保存数据到ClickHouse表中

StreamWriteSupport，流式数据保存到ClickHouse表

对ClickHouse数据库来说，无论是加载数据，还是保存数据，底层调用ClickHouse JDBC Client API实现。

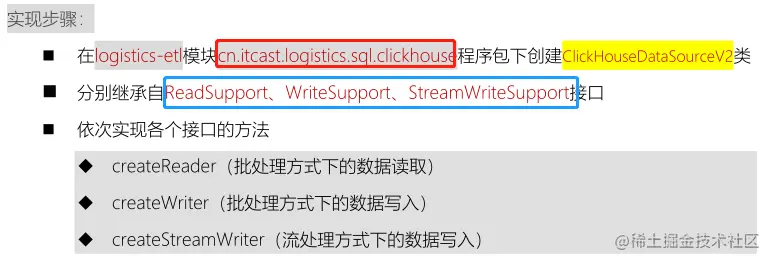

1614480807203

创建类：ClickHouseDataSourceV2，继承相关接口，代码如下：

package cn.itcast.logistics.spark.clickhouse

import java.util.Optional

import org.apache.spark.sql.SaveMode
import org.apache.spark.sql.sources.v2.reader.DataSourceReader
import org.apache.spark.sql.sources.v2.writer.DataSourceWriter
import org.apache.spark.sql.sources.v2.writer.streaming.StreamWriter
import org.apache.spark.sql.sources.v2.{DataSourceOptions, DataSourceV2, ReadSupport, StreamWriteSupport, WriteSupport}
import org.apache.spark.sql.streaming.OutputMode
import org.apache.spark.sql.types.StructType

/**
 * 依据SparkSQL中DataSource V2接口，自定义实现ClickHouse外部数据源，批量读写数据和流式写入数据
 */
class ClickHouseDataSourceV2 extends DataSourceV2
						     with ReadSupport with WriteSupport with StreamWriteSupport{
	/**
	 * 从外部数据源读取数据Reader(ReadSupport 方法）
	 *
	 * @param options 加载数据时传递option参数
	 */
	override def createReader(options: DataSourceOptions): DataSourceReader = ???

	/**
	 * 将数据保存外部数据源Writer（WriteSupport方法）
	 *
	 * @param writeUUID 表示JobID，针对SparkSQL中每个Job保存来说，就是JobID
	 * @param schema    保存数据Schema约束信息
	 * @param mode      保存模式
	 * @param options   保存数据时传递option参数
	 */
	override def createWriter(writeUUID: String,
	                          schema: StructType,
	                          mode: SaveMode,
	                          options: DataSourceOptions): Optional[DataSourceWriter] = ???

	/**
	 * 将流式数据中每批次结果保存外部数据源StreamWriter（StreamWriteSupport方法）
	 *
	 * @param queryId 流式应用中查询ID（StreamingQuery ID）
	 * @param schema  保存数据Schema约束
	 * @param mode    输出模式
	 * @param options 保存数据时传递option参数
	 */
	override def createStreamWriter(queryId: String,
	                                schema: StructType,
	                                mode: OutputMode,
	                                options: DataSourceOptions): StreamWriter = ???

}

接下来，就需要实现其中三个方法：createReader、createWriter和createStreamWriter。

实现接口本质就是实现其中抽象方法
		|
	查看方法的返回对象数据类型，只要构建出对象进行返回即可

09-[掌握]-数据源之ClickHouseDataSourceV2 注册

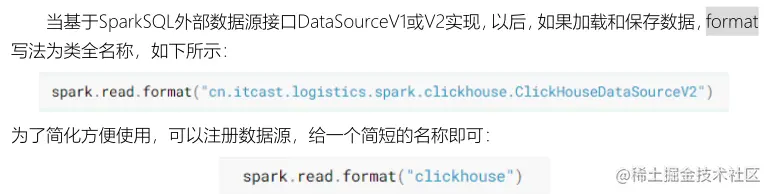

在实现外部数据源方法之前，首先将数据源进行注册，目的用于更好使用。

1616881135939

为了注册数据源，如下步骤进行操作：

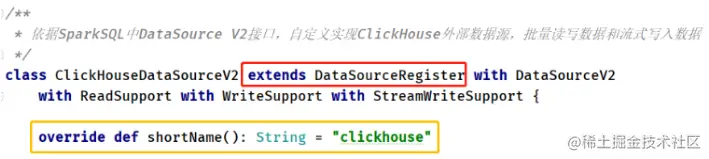

第一步、数据源DataSource实现类，需要继承【DataSourceRegister】，实现其中方法：shortName，给简短名称。

1614481233946

第二步、注册数据源

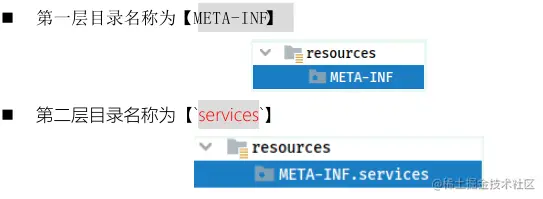

1）、在项目资源目录【resources】，创建2层文件夹

1614481355134

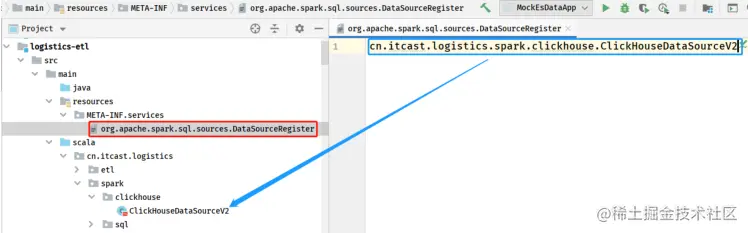

2）、创建文本文件，名称：【org.apache.spark.sql.sources.DataSourceRegister】

3）、添加数据源实现类全名称：cn.itcast.logistics.spark.clickhouse.ClickHouseDataSourceV2

1614481479280

10-[掌握]-数据源之DataSourceOptions 解析

在具体实现方法（读取数据createReader、保存数据createWiter或creatStreamWriter）之前，首先需要解析传递过程参数信息，这些参数封装在：DataSourceOptions，类中使用Map集合存储在参数数据。

1614481964908

为了后续更好使用传递参数值，需要从Map集合中获取属性值，编写工具类：ClickHouseOptions

package cn.itcast.logistics.spark.clickhouse

import java.util

/**
 * 解析自定义ClickHouse数据源时，接收到的客户端封装的参数options，将参数的map集合进行解析
 */
class ClickHouseOptions(var options: util.Map[String, String]) extends Serializable {

	// 定义ClickHouse的驱动类名称
	val CLICKHOUSE_DRIVER_KEY = "clickhouse.driver"
	// 定义ClickHouse的连接地址
	val CLICKHOUSE_URL_KEY = "clickhouse.url"
	// 定义ClickHouse的用户名
	val CLICKHOUSE_USER_KEY = "clickhouse.user"
	// 定义ClickHouse的密码
	val CLICKHOUSE_PASSWORD_KEY = "clickhouse.password"

	// 定义ClickHouse的表名
	val CLICKHOUSE_TABLE_KEY = "clickhouse.table"
	// 定义ClickHouse的表不存在是否可以自动创建表
	val CLICKHOUSE_AUTO_CREATE_KEY = "clickhouse.auto.create"

	// 定义ClickHouse表的主键列
	val CLICKHOUSE_PRIMARY_KEY = "clickhouse.primary.key"
	val CLICKHOUSE_OPERATE_FIELD_KEY = "clickhouse.operate.field"

	// 根据key在map对象中获取指定key的value值，并且将value转换成指定的数据类型返回
	def getValue[T](key: String): T = {
		// 判断Key是否存在，如果存在获取值，不存在返回null
		val value = if (options.containsKey(key)) options.get(key) else null
		// 类型转换
		value.asInstanceOf[T]
	}

	// 根据driver的key获取driver的value
	def driver: String = getValue[String](CLICKHOUSE_DRIVER_KEY)

	// 根据url的key获取url的value
	def url: String = getValue[String](CLICKHOUSE_URL_KEY)

	// 根据user的key获取user的value
	def user: String = getValue[String](CLICKHOUSE_USER_KEY)

	// 根据user的key获取password的value
	def password: String = getValue[String](CLICKHOUSE_PASSWORD_KEY)

	// 根据table的key获取table的value
	def table: String = getValue[String](CLICKHOUSE_TABLE_KEY)

	// 获取是否自动创建表
	def autoCreateTable: Boolean = {
		// 先从Map集合获取是否创建表，默认值为false（不创建）
		val autoValue: String = options.getOrDefault(CLICKHOUSE_AUTO_CREATE_KEY, "false")
		// 将字符串true或false转换为Boolean类型
		autoValue.toLowerCase() match {
			case "true" => true
			case "false" => false
		}
	}

	// 获取主键列，默认主键名称为：id
	def getPrimaryKey: String = {
		options.getOrDefault(CLICKHOUSE_PRIMARY_KEY, "id")
	}

	// 获取数据的操作类型字段名称
	def getOperateField: String = {
		options.getOrDefault(CLICKHOUSE_OPERATE_FIELD_KEY, "opType")
	}
}

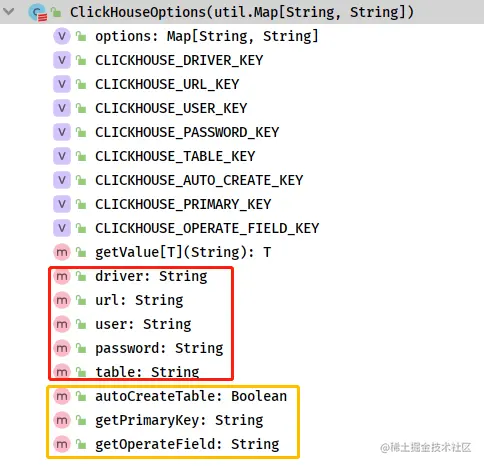

解析参数信息工具类，类结构如下图所示:

1614482091246

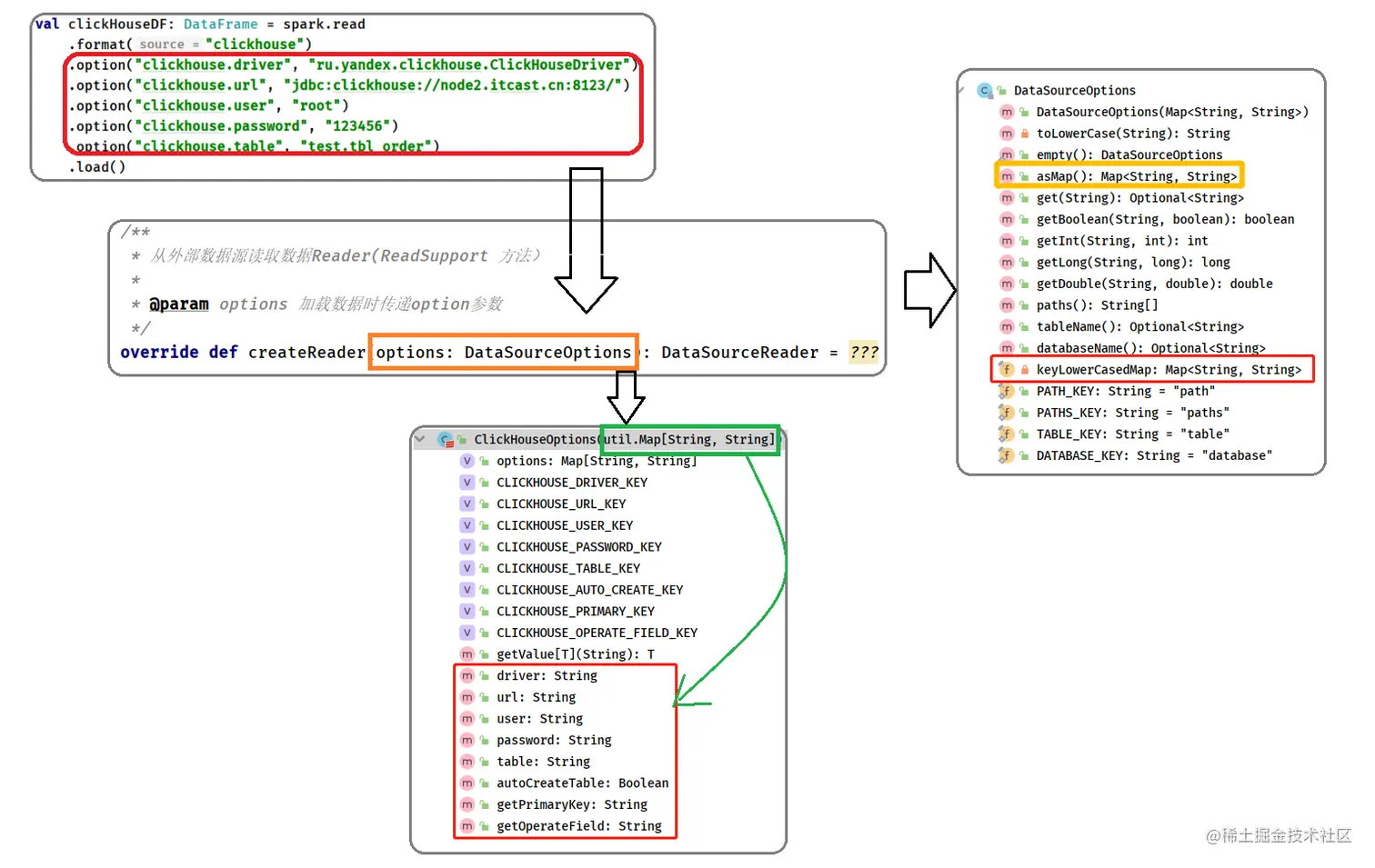

参数传递和解析示意图：

1614482399659

11-[理解]-ReadSupport 实现之DataSourceReader

当数据源实现接口：ReadSupport时，其中需要实现createReader方法，返回实例对象：DataSourceReader，具体实现类继承关系图如下所示：

1614434398796

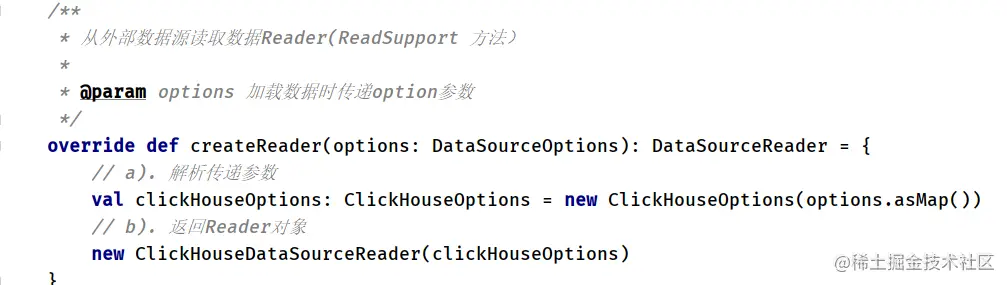

1）、在createReader方法中实现，代码如下：

1614482677686

2）、定义类：ClickHouseDataSourceReader，实现其中方法，代码如下：

package cn.itcast.logistics.spark.clickhouse

import java.util

import org.apache.spark.sql.catalyst.InternalRow
import org.apache.spark.sql.sources.v2.reader.{DataSourceReader, InputPartition, InputPartitionReader}
import org.apache.spark.sql.types.StructType

/**
 * SparkSQL批量加载数据源ClickHouse表中的数据，封装DataFrame
 *      DataFrame = RDD[Row] + Schema
 */
class ClickHouseDataSourceReader(options: ClickHouseOptions) extends DataSourceReader{

	/**
	 * 数据集DataFrame约束Schema
	 */
	override def readSchema(): StructType = ???

	/**
	 * 读取数据源ClickHouse表的数据，按照分区进行读取，每条数据封装在Row对象中
	 */
	override def planInputPartitions(): util.List[InputPartition[InternalRow]] = {
		// 为了简单起见，读取clickHouse表数据时，所有数据放在1个分区中
		util.Arrays.asList(new ClickHouseInputPartition(readSchema, options))
	}

}

/**
 * 从ClickHouse表中加载数据时，每个分区进行读取，将每行数据封装在Row对象中
 */
class ClickHouseInputPartition(schema: StructType
                               ,options: ClickHouseOptions) extends InputPartition[InternalRow] {
	// 获取ClickHouse读取数据时每个分区读取器
	override def createPartitionReader(): InputPartitionReader[InternalRow] = ???
}

12-[理解]-ReadSupport 实现之Schema 构建

先实现DataSourceReader中：readSchema，构建DataFrame数据集结构信息。

首先思考：从ClickHouse表中加载数据，可以先获取ClickHouse表的结构，如下所示：

CREATE TABLE IF NOT EXISTS test.tbl_order (
	areaName String,
	category String,
	id Int64,
	money String,
	timestamp String,
	sign Int8,
	version UInt8
)
ENGINE=VersionedCollapsingMergeTree(sign, version)
ORDER BY id ;

当获取ClickHouse表结构以后，可以将其转换为DataFrame中Schema对象，进行封装，如下所示：

   root
	|-- areaName: string (nullable = false)
	|-- category: string (nullable = false)
	|-- id: long (nullable = false)
	|-- money: string (nullable = false)
	|-- timestamp: string (nullable = false)
	|-- sign: integer (nullable = false)
	|-- version: integer (nullable = false)

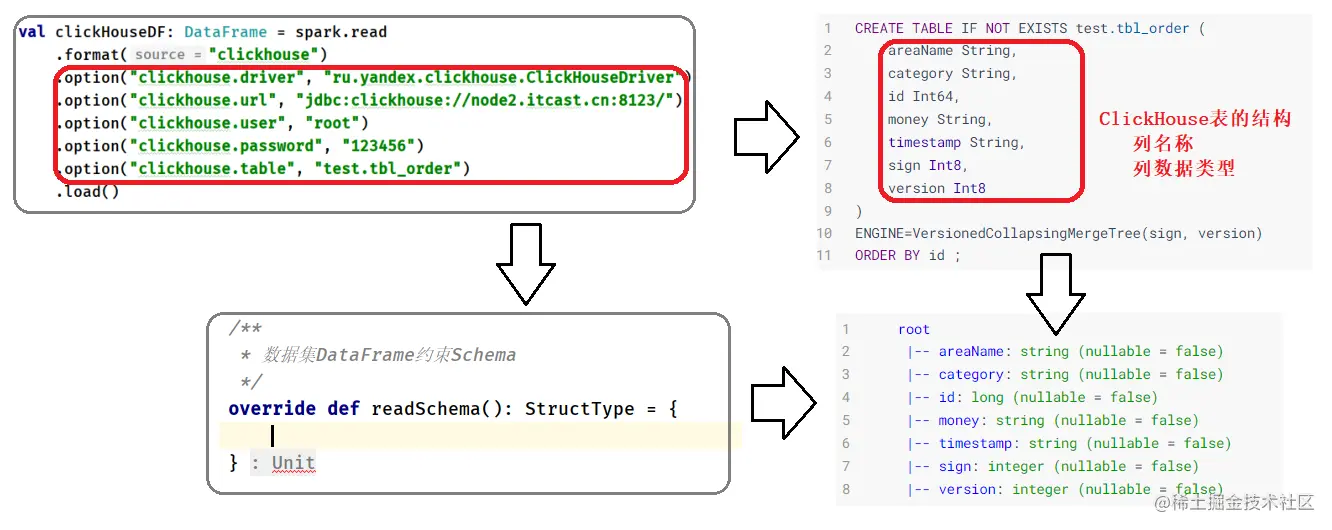

最终可以绘图如下一张图，展示ClickHouse表的结构与DataFrameSchema信息转换图：

1614484369581

实现转换代码，真正核心代码，封装在工具类：ClickHouseHelper中

	/**
	 * 数据集DataFrame约束Schema
	 */
	override def readSchema(): StructType = {
		// TODO: 先从ClickHouse数据库获取表的结构，将结构中字段名称和类型提取，封装到DataFrame Schema中即可
		// a). 创建 ClickHouseHelper 对象，传递参数
		val clickHouseHelper: ClickHouseHelper = new ClickHouseHelper(options)
		// b). 获取Schema信息
		clickHouseHelper.getSparkSQLSchema
	}

13-[理解]-ReadSupport 实现之InputPartitionReader

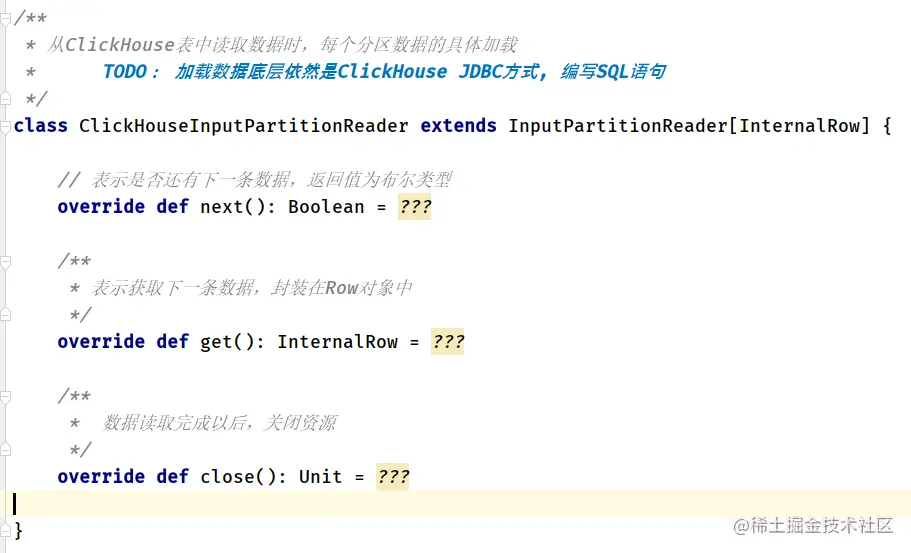

接下来，需要去实现，如何从ClickHouse表中读取数据，创建DataReader数据读取器。

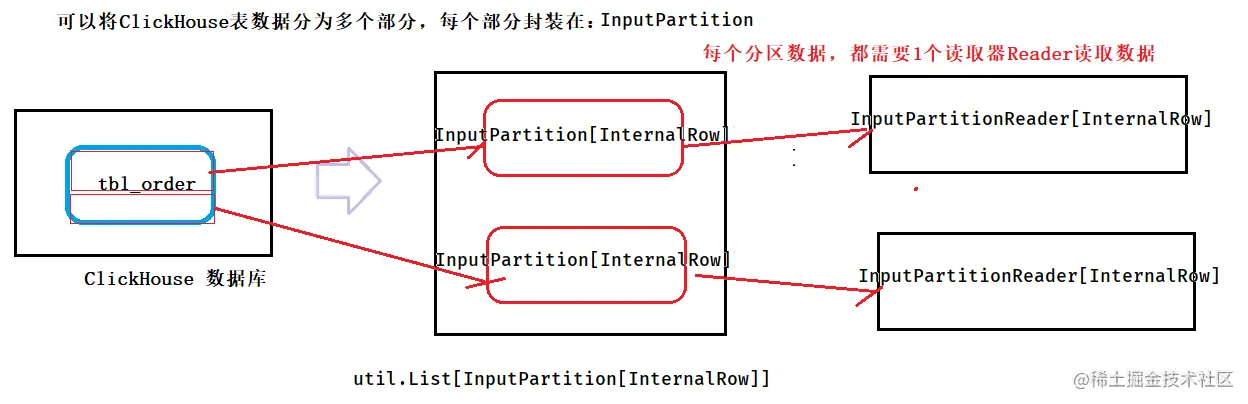

当从ClickHouse表中加载数据时，可以将表的数据划分分区，每个分区称为：InputPartition，需要定义分区读取器：InputPartitionReader，加载数据

1614485172183

创建类：ClickHouseInputPartitionReader，继承InputPartitionReader接口，实现其中方法：

1614485363858

1）、方法：next

是否还有下一条数据，返回值为布尔类型

2）、方法：get

获取下一条数据，封装在Row对象中

3）、方法：close

当获取数据完成以后，需要关闭连接，比如Connection、Statement及ResultSet

/**
 * 从ClickHouse表中读取数据时，每个分区数据的具体加载
 *      TODO： 加载数据底层依然是ClickHouse JDBC方式, 编写SQL语句
 */
class ClickHouseInputPartitionReader(schema: StructType,
                                     options: ClickHouseOptions) extends InputPartitionReader[InternalRow] {
	// 创建ClickHouseHelper对象，传递参数
	private val clickHouseHelper: ClickHouseHelper = new ClickHouseHelper(options)

	// 定义变量
	var conn: ClickHouseConnection = _
	var stmt: ClickHouseStatement = _
	var result: ResultSet = _

	// 表示是否还有下一条数据，返回值为布尔类型
	override def next(): Boolean = {
		// 查询 ClickHouse 表中的数据，根据查询结果判断是否存在数据
		if((conn == null || conn.isClosed)
			&& (stmt == null || stmt.isClosed)
			&& (result ==null || result.isClosed)){
			// 实例化connection连接对象
			conn = clickHouseHelper.getConnection
			stmt = conn.createStatement()
			result = stmt.executeQuery(clickHouseHelper.getSelectStatementSQL(schema))
			// println("=======初始化ClickHouse数据库成功===========")
		}

		// 如果查询结果集对象不是空并且没有关闭的话在，则指针下移
		if(result != null && !result.isClosed){
			// 如果next是true，表示有数据，否则没有数据
			result.next()
		}else{
			// 返回false表示没有数据
			false
		}
	}

	/**
	 * 表示获取下一条数据，封装在Row对象中
	 */
	override def get(): InternalRow = {
		// TODO: next()返回true，则该方法被调用，如果返回false，该方法不被调用
		// println("======调用get函数，获取当前数据============")
		val fields: Array[StructField] = schema.fields
		//一条数据所有字段的集合
		val record: Array[Any] = new Array[Any](fields.length)

		// 循环取出来所有的列
		for (i <- record.indices) {
			// 每个字段信息
			val field: StructField = fields(i)
			// 列名称
			val fieldName: String = field.name
			// 列数据类型
			val fieldDataType: DataType = field.dataType
			// 根据字段类型，获取对应列的值
			fieldDataType match {
				case DataTypes.BooleanType => record(i) = result.getBoolean(fieldName)
				case DataTypes.DateType => record(i) = DateTimeUtils.fromJavaDate(result.getDate(fieldName))
				case DataTypes.DoubleType => record(i) = result.getDouble(fieldName)
				case DataTypes.FloatType => record(i) = result.getFloat(fieldName)
				case DataTypes.IntegerType => record(i) = result.getInt(fieldName)
				case DataTypes.ShortType => record(i) = result.getShort(fieldName)
				case DataTypes.LongType => record(i) = result.getLong(fieldName)
				case DataTypes.StringType => record(i) = UTF8String.fromString(result.getString(fieldName))
				case DataTypes.TimestampType => record(i) = DateTimeUtils.fromJavaTimestamp(result.getTimestamp(fieldName))
				case DataTypes.ByteType => record(i) = result.getByte(fieldName)
				case DataTypes.NullType => record(i) = StringUtils.EMPTY
				case _ => record(i) = StringUtils.EMPTY
			}
		}

		// 创建InternalRow对象
		new GenericInternalRow(record)
	}

	/**
	 *  数据读取完成以后，关闭资源
	 */
	override def close(): Unit = {
		clickHouseHelper.closeJdbc(conn, stmt, result)
	}

}

14-[掌握]-ReadSupport 实现之批量加载测试

前面已经编程实现批量加载数据代码，实现ReadSupport中方法，核心类：InputPartitionReader实现，接下来编程SparkSQL程序，采用标准数据源方式加载数据测试。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-c1HAndR3-1641176896197)(/img/1614494484605.png)]

创建测试对象：SparkSQLClickHouseTest，放在测试包下面。

package cn.itcas.logistics.test.clickhouse

import org.apache.spark.sql.{DataFrame, SparkSession}
import org.apache.spark.sql.functions._

/**
 * 测试自定义数据源ClickHouse：
 *      1. 使用批的方式加载ClickHouse表中的数据
 *      2. 将数据集批量保存至ClickHouse表中
 */
object SparkSQLClickHouseTest {

	def main(args: Array[String]): Unit = {
		// 1. 构建SparkSession实例对象，设置相关配置信息
		val spark: SparkSession = SparkSession.builder()
			.appName(this.getClass.getSimpleName.stripSuffix("$"))
			.master("local[2]")
			.config("spark.sql.shuffle.partitions", "2")
			// 设置Kryo序列化方式
			.config("spark.serializer", "org.apache.spark.serializer.KryoSerializer")
			.getOrCreate()
		import spark.implicits._

		// 2. 从ClickHouse加载数据，封装至DataFrame中
		val clickHouseDF: DataFrame = spark.read
			.format("clickhouse")
			.option("clickhouse.driver", "ru.yandex.clickhouse.ClickHouseDriver")
			.option("clickhouse.url", "jdbc:clickhouse://node2.itcast.cn:8123/")
			.option("clickhouse.user", "root")
			.option("clickhouse.password", "123456")
			.option("clickhouse.table", "test.tbl_order")
			.load()
		clickHouseDF.printSchema()
		clickHouseDF.show(10, truncate = false)

		// 应用结束，关闭资源
		spark.stop()
	}

}

运行程序，控制台查看是否批量加载数据成功

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-vcV7pRH0-1641176896198)(/img/1614494869123.png)]

结果数据：

1614494891617

15-[理解]-WriteSupport 实现之批量保存编程

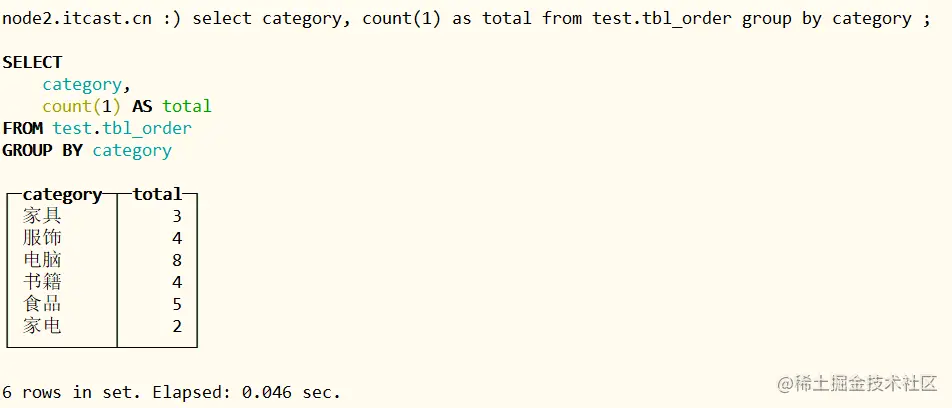

前面完成批量从ClickHouse数据库表中加载数据，封装到DataFrame数据集中，接下来对数据进行聚合分析处理（简单分组统计），最终将结果再次保存到ClickHouse数据库表中。

1616914160911

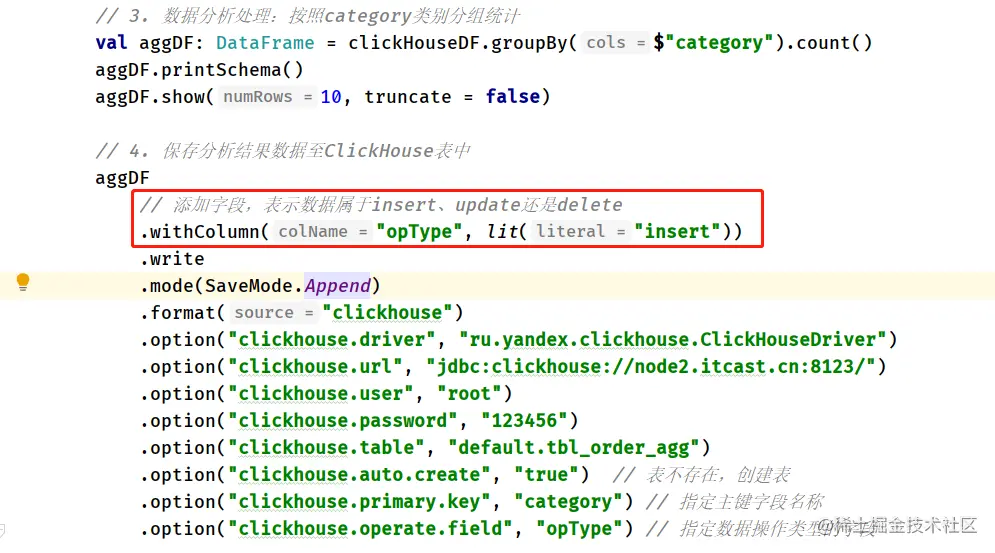

将数据集DataFrame批量保存至ClickHouse表中。

1614495501080

针对上述聚合统计数据集：aggDF，如果在ClickHouse数据库中创建表的话，语句如下所示：

CREATE TABLE IF NOT EXISTS default.tbl_order_agg
(
	`category` String,
	`count` Int64,
	`Sign` Int8,
	`Version` UInt8
)
ENGINE = VersionedCollapsingMergeTree(Sign, Version)
ORDER BY category
SETTINGS index_granularity = 8192

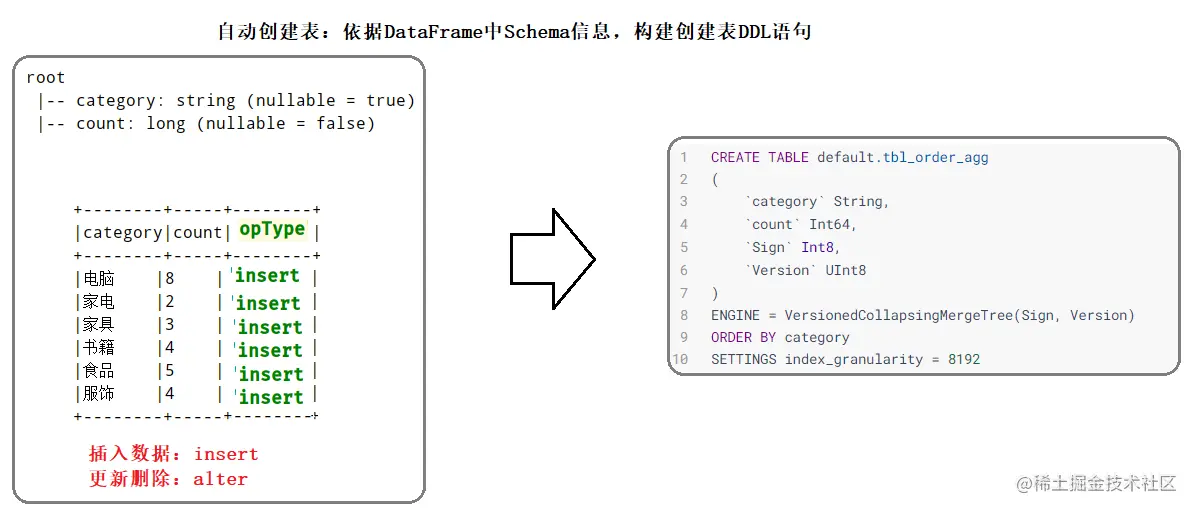

在批量保存数据到ClickHouse数据库时，首先判断表是否存在，如果不存在，自动创建，逻辑关系如下：

1614495672112

保存数据到ClickHouse表中数据，依据其中字段：opType（默认设置字段）数据操作类型，决定如何对这个数据进行保存操作：

1）、opType=insert时，将数据转换为INSERT SQL语句，插入到表中

2）、opType=delete或update时，将数据转换为ALTER UPDATE或 ALTER DELETE语句，应用到表，进行更新和删除数据操作。

16-[理解]-WriteSupport实现之DataSourceWriter

SparkSQL外部数据源接口中，批量保存数据时，需要实现：WriteSupport接口，其中实现方法：createWriter，创建数据写入器DataWriter。

1）、先实现方法：createWriter方法，具体代码如下所示：

	/**
	 * 将数据保存外部数据源Writer（WriteSupport方法）
	 *
	 * @param writeUUID 表示JobID，针对SparkSQL中每个Job保存来说，就是JobID
	 * @param schema    保存数据Schema约束信息
	 * @param mode      保存模式
	 * @param options   保存数据时传递option参数
	 */
	override def createWriter(writeUUID: String,
	                          schema: StructType,
	                          mode: SaveMode,
	                          options: DataSourceOptions): Optional[DataSourceWriter] = {
		// TODO: 依据保存模式SaveMode，决定如何将数据进行保存到存储引擎，此处只支持：Append
		mode match {
			case SaveMode.Append =>
				// 解析传递参数信息
				val clickHouseOptions = new ClickHouseOptions(options.asMap())
				// 构建数据源Writer对象
				val dataSourceWriter = new ClickHouseDataSourceWriter(clickHouseOptions, schema)
				// 返回对象
				Optional.of(dataSourceWriter)
			case _ => Optional.empty[DataSourceWriter]()
		}
	}

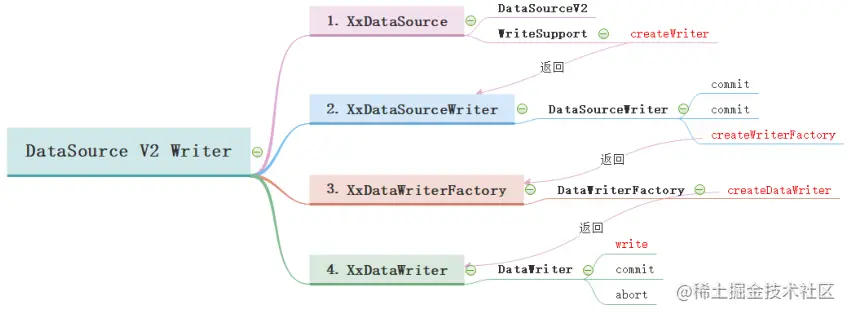

需要实现==DataSourceWriter==中方法，类继承结构如下：

1614434414998

2）、创建类：ClickHouseDataSourceWriter，实现其中方法：createWriteFactory

package cn.itcast.logistics.spark.clickhouse

import org.apache.spark.sql.catalyst.InternalRow
import org.apache.spark.sql.sources.v2.writer.{DataSourceWriter, DataWriterFactory, WriterCommitMessage}
import org.apache.spark.sql.types.StructType

/**
 * 批量保存数据至ClickHouse表中时，Writer对象
 */
class ClickHouseDataSourceWriter(options: ClickHouseOptions,
                                 schema: StructType) extends DataSourceWriter{
	/**
	 * 构建WriterFactory工厂对象，用于创建Writer实例，保存写入数据
	 */
	override def createWriterFactory(): DataWriterFactory[InternalRow] = {
		new ClickHouseDataWriterFactory(options, schema)
	}

	/**
	 * 当写入数据成功时，信息动作
	 */
	override def commit(messages: Array[WriterCommitMessage]): Unit = {
		// TODO： 此处代码暂且不实现
	}

	/**
	 * 当数据写入失败时，信息动作
	 */
	override def abort(messages: Array[WriterCommitMessage]): Unit = {
		// TODO： 此处代码暂且不实现
	}
}

3）、创建：ClickHouseDataWriterFactory，实现方法：createDataWriter

package cn.itcast.logistics.spark.clickhouse

import org.apache.spark.sql.catalyst.InternalRow
import org.apache.spark.sql.sources.v2.writer.{DataWriter, DataWriterFactory, WriterCommitMessage}
import org.apache.spark.sql.types.StructType

/**
 * 继承DataWriterFactory基类，构建工厂，创建DataWriter对象
 *      TODO：此处单独提取出来，在SparkSQL中，无论批量保存还是流式保存，底层都是重用DataWriterFactory，进行获取Writer对象，保存数据
 */
class ClickHouseDataWriterFactory(options: ClickHouseOptions,
                                  schema: StructType)  extends DataWriterFactory[InternalRow]{
	/**
	 * 每个分区数据，获取一个DataWriter对象
	 */
	override def createDataWriter(partitionId: Int, // 分区ID
	                              taskId: Long, // TaksID，每个分区数据被一个Task处理分析
	                              epochId: Long): DataWriter[InternalRow] = {
		new ClickHouseDataWriter(options, schema)
	}
}

class ClickHouseDataWriter(options: ClickHouseOptions,
                           schema: StructType) extends DataWriter[InternalRow] {

	override def write(record: InternalRow): Unit = ???

	override def commit(): WriterCommitMessage = ???

	override def abort(): Unit = ???
}

可以发现，无论前面批量加载数据还是批量保存数据，针对读写数据实现类：DataReader和DataWriter，需要将Schema信息和参数Options进行传递，到真正获取数据和保存数据的使用。

17-[理解]-WriteSupport实现之DataWriter

批量保存数据到ClickHouse表中时，最终需要实现：ClickHouseDataWriter，数据写入器，方法：

1）、write：针对每条记录写入数据

写入数据（被多次调用，每条数据都会调用一次该方法）

2）、commit：事务提交，保存数据成功

提交方法（提交数据），可以用于批量提交（批量保存数据到外部存储系统）

3）、abort：可以不管方法实现

保存数据异常，事务回滚时，一些操作信息

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-Ld9iW16A-1641176896200)(/img/1614497046821.png)]

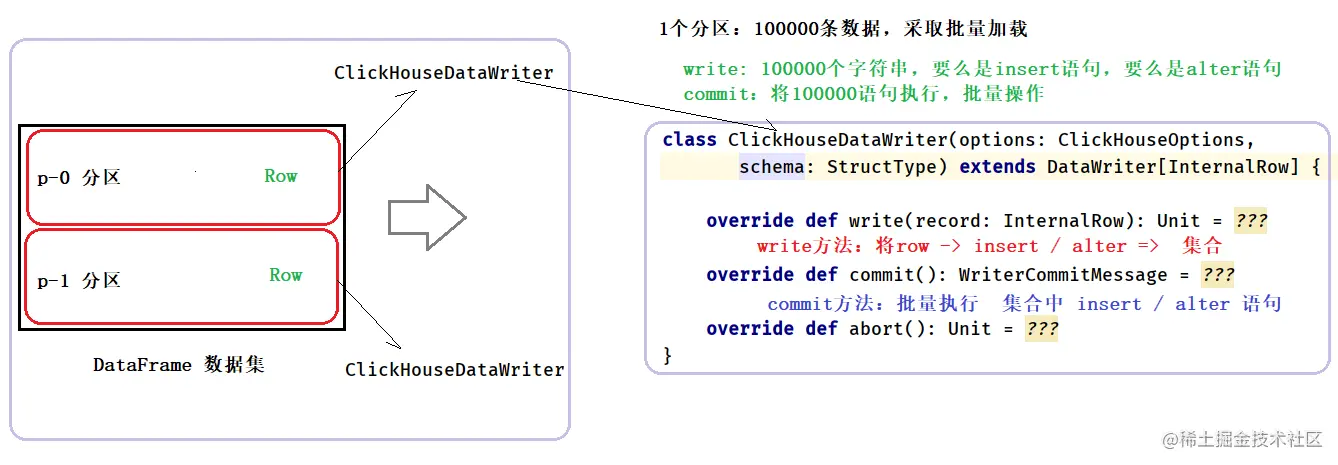

具体实现上述方法，分析思路：针对每个分区数据保存时，首先转换每条数据Row为INSERT或ALTER语句，最后对分区中所有数据转的语句进行批量操作，提升性能。

1614497452372

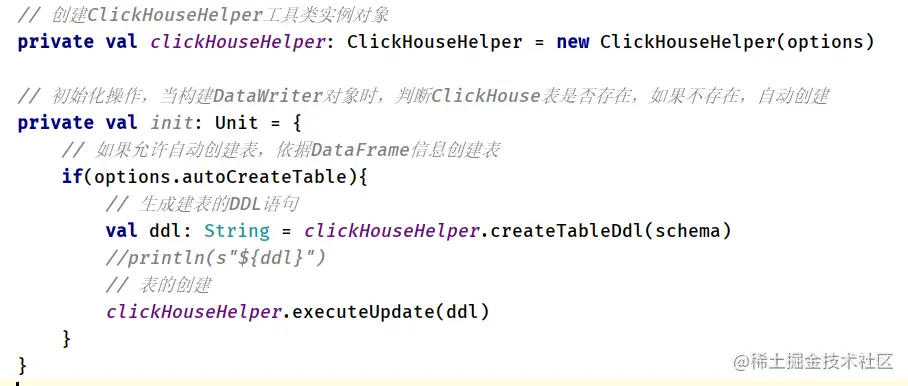

在保存数据之前，首先在类中定义变量：init，通过代码块赋值，进行表的创建操作

在Scala中，当创建类的对象时，会将类中变量进行初始化操作，此时init变量就会被初始化，执行代码块中方法，自动判断是否创建表，如果是的话，构建表的创建语句并执行。

1614499401512

在真正提交保存数据到ClickHouse数据库表中时，需要将SQL语句分为：insert和==alter==，不同操作

	/**
	 * 批量执行操作，执行INSERT、ALTER语句
	 */
	def executeUpdateBatch(sqls: Array[String]): Unit = {
		// 声明变量
		var conn: ClickHouseConnection = null
		var stmt: ClickHouseStatement = null
		try {
			// 创建实例对象
			conn = getConnection
			stmt = conn.createStatement()

			// TODO: 操作类型：INSERT
			val insertSQLs: Array[String] = sqls.filter(sql => sql.startsWith("INSERT"))
			val batchSQL = new StringBuilder()
			var counter: Int = 1
			insertSQLs.foreach{insertSQL =>
				if(1 == counter) {
					batchSQL.append(insertSQL)
				}else{
					// INSERT INTO test.tbl_order_agg (category, count, sign, version) VALUES ('电脑', 8, 1, 1610777043766)
					val offset = insertSQL.indexOf("VALUES")
					batchSQL.append(",").append(insertSQL.substring(offset + 6))
				}
				counter += 1
			}
			if(batchSQL.nonEmpty) {
				println(batchSQL.toString())
				stmt.executeUpdate(batchSQL.toString())
			}

			// TODO: 操作类型：ALTER(UPDATE和DELETE)
			val alterSQLs: Array[String] = sqls.filter(sql => sql.startsWith("ALTER"))
			alterSQLs.foreach{alterSQL =>
				stmt.executeUpdate(alterSQL)
			}
		} catch {
			case e: Exception => e.printStackTrace()
		}finally {
			if (stmt != null || ! stmt.isClosed) stmt.close()
			if (conn != null || ! conn.isClosed) conn.close()
		}
	}

18-[理解]-WriteSupport实现之批量保存测试

前面已经实现WriteSupport批量保存数据接口中方式：createWriter，运行程序进行测试操作

package cn.itcas.logistics.test.clickhouse

import org.apache.spark.sql.{DataFrame, SaveMode, SparkSession}
import org.apache.spark.sql.functions._

/**
 * 测试自定义数据源ClickHouse：
 *      1. 使用批的方式加载ClickHouse表中的数据
 *      2. 将数据集批量保存至ClickHouse表中
 */
object SparkSQLClickHouseTest {

	def main(args: Array[String]): Unit = {
		// 1. 构建SparkSession实例对象，设置相关配置信息
		val spark: SparkSession = SparkSession.builder()
			.appName(this.getClass.getSimpleName.stripSuffix("$"))
			.master("local[2]")
			.config("spark.sql.shuffle.partitions", "2")
			// 设置Kryo序列化方式
			.config("spark.serializer", "org.apache.spark.serializer.KryoSerializer")
			.getOrCreate()
		import spark.implicits._

		// 2. 从ClickHouse加载数据，封装至DataFrame中
		val clickHouseDF: DataFrame = spark.read
			.format("clickhouse")
			.option("clickhouse.driver", "ru.yandex.clickhouse.ClickHouseDriver")
			.option("clickhouse.url", "jdbc:clickhouse://node2.itcast.cn:8123/")
			.option("clickhouse.user", "root")
			.option("clickhouse.password", "123456")
			.option("clickhouse.table", "default.tbl_order")
			.load()
		//clickHouseDF.printSchema()
		//clickHouseDF.show(10, truncate = false)

		// 3. 数据分析处理：按照category类别分组统计
		val aggDF: DataFrame = clickHouseDF.groupBy($"category").count()
		//aggDF.printSchema()
		//aggDF.show(10, truncate = false)

		// 4. 保存分析结果数据至ClickHouse表中
		aggDF
			// 添加字段，表示数据属于insert、update还是delete
			.withColumn("opType", lit("insert"))
			.write
			.mode(SaveMode.Append)
			.format("clickhouse")
			.option("clickhouse.driver", "ru.yandex.clickhouse.ClickHouseDriver")
			.option("clickhouse.url", "jdbc:clickhouse://node2.itcast.cn:8123/")
			.option("clickhouse.user", "root")
			.option("clickhouse.password", "123456")
			.option("clickhouse.table", "default.tbl_order_agg")
			.option("clickhouse.auto.create", "true")  // 表不存在，创建表
			.option("clickhouse.primary.key", "category") // 指定主键字段名称
			.option("clickhouse.operate.field", "opType") // 指定数据操作类型的字段
			.save()

		// 应用结束，关闭资源
		spark.stop()
	}

}

上面测试程序代码，既从ClickHouse表中读取数据，又向ClickHouse表中写入数据。

INSERT INTO default.tbl_order_agg (category, count, sign, version) VALUES ('电脑', 8, 1, 1), ('家电', 2, 1, 1), ('家具', 3, 1, 1), ('书籍', 4, 1, 1), ('食品', 5, 1, 1), ('服饰', 4, 1, 1)

使用ClickHouse客户端clickhouse-client连接数据库，查询表的结构和数据

node2.itcast.cn :) show create table tbl_order_agg ;

SHOW CREATE TABLE tbl_order_agg

┌─statement─────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────┐
│ CREATE TABLE default.tbl_order_agg
(
    `category` String,
    `count` Int64,
    `sign` Int8,
    `version` UInt32
)
ENGINE = VersionedCollapsingMergeTree(sign, version)
ORDER BY category
SETTINGS index_granularity = 8192 │
└───────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────┘

1 rows in set. Elapsed: 0.003 sec.

node2.itcast.cn :) select * from tbl_order_agg ;

SELECT *
FROM tbl_order_agg

┌─category─┬─count─┬─sign─┬─version─┐
│ 书籍     │     4 │    1 │       1 │
│ 家具     │     3 │    1 │       1 │
│ 家电     │     2 │    1 │       1 │
│ 服饰     │     4 │    1 │       1 │
│ 电脑     │     8 │    1 │       1 │
│ 食品     │     5 │    1 │       1 │
└──────────┴───────┴──────┴─────────┘

编写程序，模拟产生数据，其中有更新update和删除delete类型数操作，再次测试程序，代码如下：

package cn.itcas.logistics.test.clickhouse

import org.apache.spark.sql.{DataFrame, SaveMode, SparkSession}

/**
 * 测试自定义数据源ClickHouse：
 *      将数据集批量保存至ClickHouse表中
 */
object SparkSQLClickHouseAlterTest {

	def main(args: Array[String]): Unit = {
		// 1. 构建SparkSession实例对象，设置相关配置信息
		val spark: SparkSession = SparkSession.builder()
			.appName(this.getClass.getSimpleName.stripSuffix("$"))
			.master("local[2]")
			.config("spark.sql.shuffle.partitions", "2")
			// 设置Kryo序列化方式
			.config("spark.serializer", "org.apache.spark.serializer.KryoSerializer")
			.getOrCreate()
		import spark.implicits._

		// 2. 模拟产生数据
		val dataframe: DataFrame = Seq(
			("书籍", 100, "update"), ("家具", 50, "update"), ("食品", 100, "delete")
		).toDF("category", "count", "opType")

		// 3. 保存分析结果数据至ClickHouse表中
		dataframe.write
			.mode(SaveMode.Append)
			.format("clickhouse")
			.option("clickhouse.driver", "ru.yandex.clickhouse.ClickHouseDriver")
			.option("clickhouse.url", "jdbc:clickhouse://node2.itcast.cn:8123/")
			.option("clickhouse.user", "root")
			.option("clickhouse.password", "123456")
			.option("clickhouse.table", "default.tbl_order_agg")
			.option("clickhouse.auto.create", "true")  // 表不存在，创建表
			.option("clickhouse.primary.key", "category") // 指定主键字段名称
			.option("clickhouse.operate.field", "opType") // 指定数据操作类型的字段
			.save()

		// 应用结束，关闭资源
		spark.stop()
	}

}

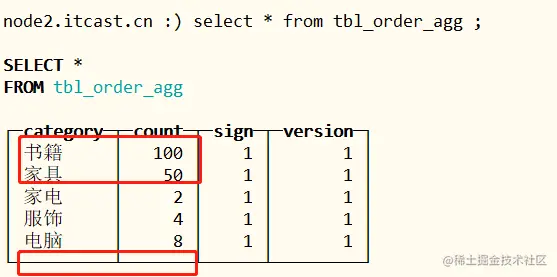

执行上述测试程序，查看ClickHouse表的数据如下图所示：

1614500739206

19-[理解]-StreamWriteSupport实现之StreamWriter

前面实现外部数据源：批量加载ReadSupport和批量保存WriteSupport，接下来，实现流式保存StreamWriteSupport，底层重用批量保存WriteSupport代码，原因在于结构化流本质上还是微批处理，将每个微批次数据处理分析以后，保存至外部存储引擎中。

1614501113887

1）、实现方法：createStreamWriter，创建流式数据写入器对象

	/**
	 * 将流式数据中每批次结果保存外部数据源StreamWriter（StreamWriteSupport方法）
	 *
	 * @param queryId 流式应用中查询ID（StreamingQuery ID）
	 * @param schema  保存数据Schema约束
	 * @param mode    输出模式
	 * @param options 保存数据时传递option参数
	 */
	override def createStreamWriter(queryId: String,
	                                schema: StructType,
	                                mode: OutputMode,
	                                options: DataSourceOptions): StreamWriter = {
            // a). 解析参数信息
            val clickHouseOptions = new ClickHouseOptions(options.asMap())
            // b). 创建流式写入器对象
            val writer = new ClickHouseStreamWriter(clickHouseOptions, schema)
            // c). 返回对象
            writer
		}
	}

2）、编写类：ClickHouseStreamWriter，创建WriterFactory工厂对象，重用批量保存数据代码，直接调用接口，具体代码如下所示：

package cn.itcast.logistics.spark.clickhouse

import org.apache.spark.sql.catalyst.InternalRow
import org.apache.spark.sql.sources.v2.writer.{DataWriterFactory, WriterCommitMessage}
import org.apache.spark.sql.sources.v2.writer.streaming.StreamWriter
import org.apache.spark.sql.types.StructType

/**
 * 流式数据保存至ClickHouse表中，主要StructuredStreaming Sink 实现，终端为ClickHouse
 */
class ClickHouseStreamWriter(options: ClickHouseOptions,
                             schema: StructType) extends StreamWriter{
	/**
	 * 获取DataWriter工厂，提供DataWriter对象，将数据写入ClickHouse表中
	 */
	override def createWriterFactory(): DataWriterFactory[InternalRow] = {
		new ClickHouseDataWriterFactory(options, schema)
	}

	/**
	 * 数据插入成功
	 */
	override def commit(epochId: Long, messages: Array[WriterCommitMessage]): Unit = {
		// TODO： 暂不考虑，编程实现
	}

	/**
	 * 数据插入失败
	 */
	override def abort(epochId: Long, messages: Array[WriterCommitMessage]): Unit = {
		// TODO： 暂不考虑，编程实现
	}

}

可以编写结构化流程序，将流式DataFrame保存至ClickHouse表中。

20-[掌握]-StreamWriteSupport实现之流式保存测试

编写结构化流程序：从TCP Socket读取数据，进行词频统计，保存至ClickHouse表中。

package cn.itcas.logistics.test.clickhouse

import org.apache.spark.sql.streaming.{OutputMode, StreamingQuery}
import org.apache.spark.sql.{DataFrame, SparkSession}
import org.apache.spark.sql.functions._

/**
 * 从TCP Socket读取数据，进行词频统计，将最终结果存储至ClickHouse表中
 */
object StructuredStreamingClickHouseTest {

	def main(args: Array[String]): Unit = {
		// 1. 构建SparkSession实例对象
		val spark: SparkSession = SparkSession.builder()
			.appName(this.getClass.getSimpleName.stripSuffix("$"))
			.master("local[3]")
			.config("spark.sql.shuffle.partitions", "3")
    		.config("spark.serializer", "org.apache.spark.serializer.KryoSerializer")
			.getOrCreate()
		import spark.implicits._

		// 2. 从TCP Socket消费数据
		val inputStreamDF: DataFrame = spark.readStream
			.format("socket")
			.option("host", "node2.itcast.cn")
			.option("port", "9998")
			.load()
		/*
			value: String
		 */
		inputStreamDF.printSchema()

		// 3. 词频统计
		val resultStreamDF: DataFrame = inputStreamDF
			.as[String] // 将DataFrame转换为Dataset，方便使用
			.filter(line => null != line && line.trim.length > 0)
			// 分割单词, 每个单词列名称：value -> String
			.flatMap(line => line.trim.split("\\s+"))
			// 按照单词进行分组->SELECT value, count().as("count") FROM words GROUP BY value ;
			.groupBy($"value").count()
			// 修改字段名称
			.select($"value".as("word"), $"count".as("total"))

		// 4. 保存流式数据到ClickHouse表中
		val query: StreamingQuery = resultStreamDF
			.withColumn("opType", lit("insert"))
			.writeStream
			.outputMode(OutputMode.Update())
			.queryName("query-clickhouse-tbl_word_count")
			.format("clickhouse")
			.option("clickhouse.driver", "ru.yandex.clickhouse.ClickHouseDriver")
			.option("clickhouse.url", "jdbc:clickhouse://node2.itcast.cn:8123/")
			.option("clickhouse.user", "root")
			.option("clickhouse.password", "123456")
			.option("clickhouse.table", "default.tbl_word_count")
			.option("clickhouse.auto.create", "true")
			.option("clickhouse.primary.key", "word")
			.option("clickhouse.operate.field", "opType")
			.option("checkpointLocation", "datas/ckpt-1001/")
			.start()

		// TODO: step5. 启动流式应用后，等待终止
		query.awaitTermination()
		query.stop()
	}

}

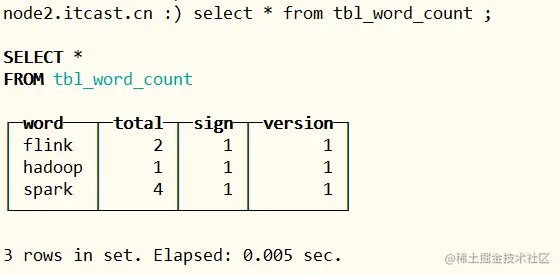

执行测试程序，在TCP Socket中输入【flink hadoop spark spark flink spark spark 】，查看ClickHouse数据库中是否创建表及插入数据：

1614502410566
