前言
前两年BIM模型在建筑领域如火如荼的展开，前端不可避免的遇见了一些挑战，具体为可视化和3D展示，还有一些多到爆炸的数据展示，最近项目做了一些BIM模型，有一些心得体会
前端使用的框架
Vue3+pinia+ts
前端基础概念
-
在建筑模型领域，免不了需要和Revit打交道，很多都是对Revit的二次开发,我使用的是xbim/viewer插件，桌面端有插件转换成xbim插件可以识别的模型文件，由桌面端上传文件经由插件转换后上传服务端可由前端进行展示
-

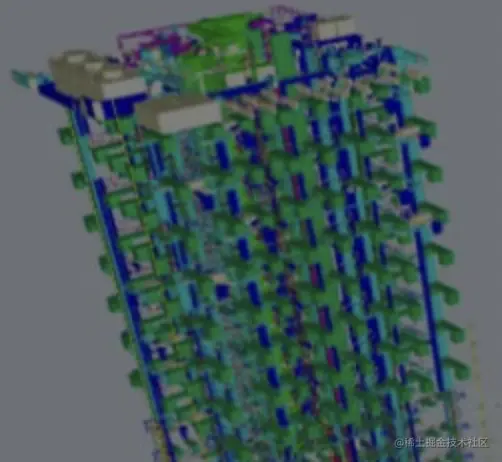

构件 比如一根柱子，一个地板，每个房间元素，包括管道，都可以成为一个构件 xbim
竞品插件浅析
-
github上star最多的是xeogl,所有的功能，包括剖切，聚焦，等等所有功能它都全部做了封装，为什么我们还是选择了其他的开源架构呢，根据数据来看，模型一多，真的卡到爆，一种情况是gpu不够烧，第二种他的算法不够理想，加载很多个BIM模型会出现移动时模型会变形的情况，第三种则是由于xeogl暴露的功能其实不够底层，不好去二次开发，根据技术调研我们采取了另外一个国外开源库xbim,当然，有部分是收钱的，但是基于业务而言其实够用了
-
xbim已经将功能全部暴露出来，如果想使用相对应的BIM模型操作功能，需要自己二次封装，由于公司处于实验阶段，目前针对市面上成熟的例如广联达BIMAPI等，也在考虑阶段，所以开源插件的接口都需要经过一层转换，转换成自己的接口，方便以后切换第三方开源框架
功能浅析
功能快照BCF
BIM模型一般会在设计协同阶段，施工管理阶段进行使用，简单的说就是对出问题的建筑模型位置拍照=>这种操作在国际协议里称之为BCF，按照规定的JSON格式导出格式，并将bast64格式的照片上传
- 拍摄位置上传后，下次点选出问题的图片，可以调用API对模型进行问题复位，更快的发现，记录问题，一般来说，具体问题可能会出现在具体构件上，想要在浩瀚的构件列表找到，需要用一个唯一ID规定，也可以与后端定一个好一个唯一ID
Viewpoint.GetViewpoint(instance, (id: number, model: number) => {
const info = this.models.find(item => item.model === model)
const ID = this.getTreeInfo[`${info.tag}`].map[`${id}`].IFCID
return `${ID}`
})
模型剖析
- 需要对3D模型进行剖面，在6个面对模型进行剖析，需要获取整体6个面，类似于一个长方体的xyz位置 剖面其实是一个等比例缩放的意思，比如把整体面的上面部分初始化为100%，然后缩放成60%
单选构件或者多选构件
- 需要对整体模型进行类封装，将状态封起来，也可以防止内存泄漏当然也可以直接用pinia 直接做成一个仓库，笔者后面有空会写一个demo出来
还有很多功能。。。
性能把控
- 3D模型加载并无难度，比如可以使用异步，减缓等待时间，重点是移动时的渲染问题，如果那台机没有显卡，那可是苦了程序员
关于GPU爆了的解决方案
如何发现自己的GPU爆了?

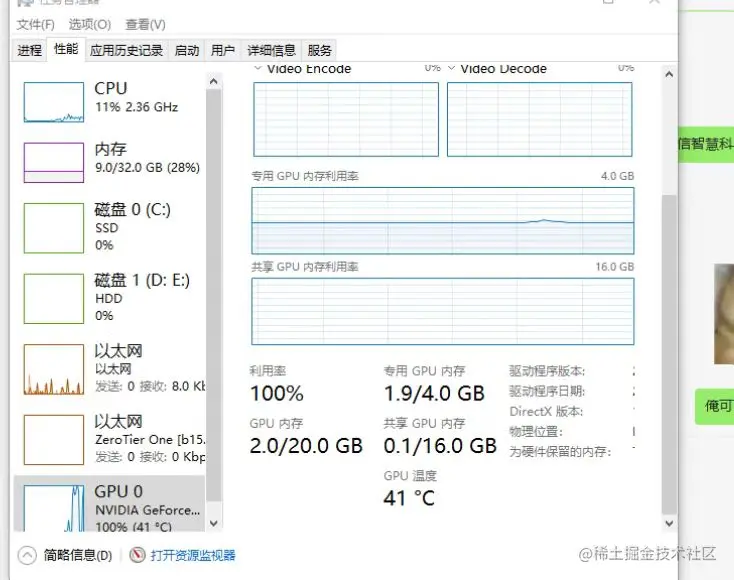

- windows 电脑打开管理器，移动模型，查看
ps:我的小水管只有一个1050的显卡，没优化之前移动加载10个的模型，直接爆了
- 苹果直接上活动监视器，俺这个刚买的M1 怎么样都没爆。。。咳咳咳
解决方案
- 需要桌面端配合，他们可以在Revit上标记，在多模型的状态下，哪些是表面模型，哪些是嵌套在里面模型的，比如管道模型，当页面移动时，如果加载的模型中，存在管道模型，或者其他内部模型，则隐藏，保留最外层的模型文件，由于移动的时候渲染相对频繁，记得加上一些前置条件，避免反复触发
关于字典
- 涉及到大量数据，数组太多，不能反复map，find,或者filter,不然黄花菜都凉了,最好的莫过于前端做obj,一般来说匹配模型的versionId,modelId，compId就能匹配到对应版本模型下的构件信息,不用反复去循环
关于内存泄漏和适时的卸载模型数据
- 此处可以借鉴Vue3的手法，使用WeakMap做缓冲,Set做唯一，卸载模型的时候，保证数据全部收回
关于30w的模型长啥样
关于项目demo
。。。后续有时间补充
