覆盖率包括： 代码覆盖率，功能覆盖率，断言覆盖率 其中，code and assertion coverage 都是可以通过工具比如VCS，questasim 来直接统计的。

验证起点： AMBA 2.0 specification
AHB-master ,sramc-slave；
DFT测试包括：

• logic ： dft-scan FF
• MBIST

首先要划分Function Point => testcase

AHB-SRAMC Specification

AHB Interface

• 32 Bits bus,Little-endian
• Support 8/16/32 Bits access
• Address mapping range :64KB
• single write and read , no wait

SRAM

• single port
• 64KB memory
• Low power
  • Pcs = 1000Pncs
  • 8K * 8
• BIST : Build In Self Test
  • Memory BIST:March C
• DFT Port

  • DFT port signals

黑盒验证： 对设计内部的细节啥也不懂

白盒(white box)验证： 对设计内部细节十分了解

灰盒验证（gray box）【大部分的设计都是灰盒验证策略】: 对内部的设计了解一点！

Testbench 应该包含的模块：

• Instance( design的实例)
• Clock generator(产生时钟，电路都是同步电路)
• Testcase: 一般都是用initial begin...end

AMBA总线概述

系统总线介绍

• 芯片系统中各个模块(IP)之间需要有接口来连接
• 总线作为子系统之间共享的通信链路
  • 共享的话，每个slave都会划分地址空间
  • 直连的话（点点通信），不需要划分地址空间，但是成本高且不易扩展
• 优点
  • 低成本
  • 方便易用（可扩展性强）
• 缺点
  • 会造成性能瓶颈（涉及命令分配、排队和冲突问题）

AMBA 2.0

• Advanced Microcontroller Bus Architecture
  • 片上总线的标准
• 定义了三种总线
  • AHB(Advanced High-performance Bus)
    • 实际中用的更多的是变种的：AHB-Lite
  • ASB(Advanced System Bus) [了解即可]
  • APB(Advanced Peripheral Bus)
    • 用在Slave中
• AMBA2.0 升级到AMBA3.0 增加了AXI协议，主要应用场景是复杂高速系统

AMBA发展历史

• AMBA1.0
  • ASB 和APB
• AMBA2.0
  • AHB,ASB和APB
• AMBA3.0
  • AMBA Advanced eXtensible Interface(AXI)
• AMBA4.0
  • AXI Coherency Extension(ACE) [多核一致性]

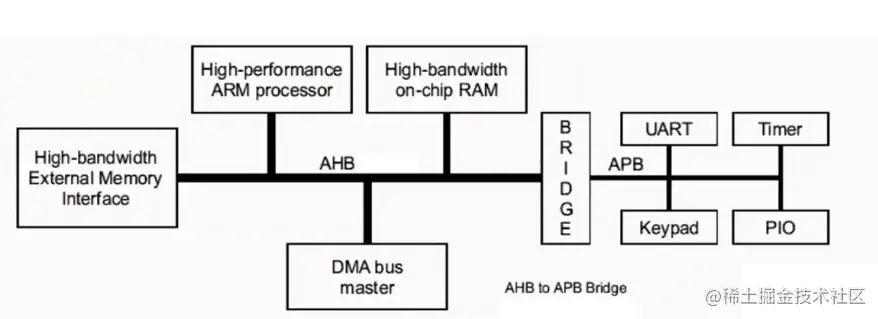

一个典型的AMBA 2.0系统

注：我们要验证的是AHB-SRAMAC 模块，即要将AHB接口的数据转换为SRAMC的数据然后写进去，所以学习AHB是必须的！

• 处理器和其他主设备/从设备都是可以替换的
