概念
图是网络机构的抽象模型，是一组由边连接的节点。图可以表示任何二元关系，比如道路、航班...
在Javascript中，是没有图这种数据结构的，但是可以用Object和Array构建图。
图有多种表示法：邻接矩阵、邻接表、关联矩阵...，一般根据需求自由表示。

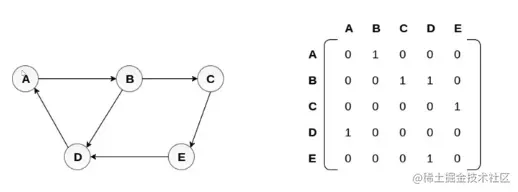

图的表示法：邻接矩阵
使用空间会比邻接表大，但是能清楚的查出边

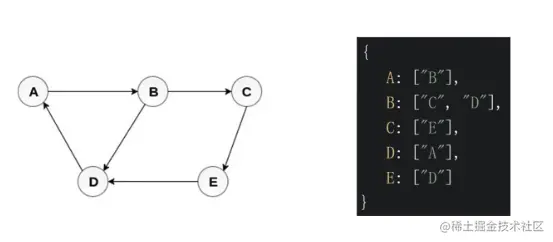

图的表示法：邻接表
图的表示法太多，如何应对？
按自己喜欢的表示法实现所有的算法。
对于我们来说，只需要掌握最经典的表示法，遇到不同的需求，如果是其他表示法，我们就可以转换成最经典表示法，比如邻接矩阵表示法，再进行其他计算，这样就相当于掌握一种模版，然后遇到一些特殊的情况就先将它转换成模版，然后再进行操作，这样才能达到一通百通。
用Java代码表示图
publicn class Graph{
public HashMap<Integer, Node> nodes; // 点集，哈希表表示，Integer是表示点的编号
public HashSet<Edge> edges; // 边集
public Graph(){
nodes = new HashMap<>();
edges = new HashSet<>();
}
}
public class Edge{
public int weight; // 权值，常表示距离
public Node from; // 从哪个节点出来的
public Node to; // 到哪个节点去
public Edge(int weight, Node from, Node to){
this.weight = weight;
this.from = from;
this.to = to;
}
}
public class Node{
public int value; // 点的值
public int in; // 点的入度
public int out; // 点的出度
public ArrayList<Node> nexts; // 从当前点出发，从它发散出去的边指向的邻居
public ArrayList<Edge> edges; // 从当前点出发，从它发散出去的边
public Node(int value){
this.value = value;
in = 0;
out = 0;
nexts = new ArrayList<>();
edges = new ArrayList<>();
}
}
表示法如何转换成图
假设现在有个数据，是一个二维数组，数据结构为[weight, from节点上面的值，to节点上面的值][]：
[
[5,0,1], // 表示权重为5的这个边从0这个点到1这个点
[3,1,2],
[4,3,2]
]
其中，[5,0,1]表示[weight, from节点上面的值，to节点上面的值]，
// matrix是一个N*3阶矩阵
// [weight, from节点上面的值，to节点上面的值]
public static Graph createGraph(Integer[][] matrix){
Graph graph = new Graph();
for(int i = 0; i<matrix.length; i++){
Integer from = matrix[i][1];
Integer to = matrix[i][2];
Integer weight = matrix[i][0];
if(!graph.nodes.containsKey(from)){
gragh.nodes.put(from, new Node(from));
}
if(!graph.nodes.containsKey(to)){
gragh.nodes.put(to, new Node(to));
}
Node fromNode = gragh.nodes.get(from);
Node toNode = gragh.nodes.get(to);
Edge newEdge = new Edge(weight, fromNode, toNode);
fromNode.nexts.add(toNode);
fromNode.out++;
toNode.in++;
fromNode.edges.add(newEdge);
graph.edges.add(newEdge);
}
return graph;
}
图的操作：宽度优先遍历
步骤
- 利用队列实现
- 从源节点开始依次按照宽度进队列，然后弹出
- 每弹出一个点，把该节点所有没有进过队列的邻接点放入队列
- 直到队列变空
Java版
public static void bfs(Node node){
if(node == null){
return;
}
Queue<Node> queue = new LinkedList<>();
HashSet<Node> set = new HashSet<>();
queue.add(node);
set.add(node);
while(!queue.isEmpty()){
Node cur = queue.poll();
System.out.printIn(cur.value);
for(Node next: cur.nexts)){
if(!set.contains(next)){
set.add(next);
queue.add(next);
}
}
}
}
图的操作：深度优先遍历
思路 先访问根节点，在对根节点的没访问过的相邻节点挨个进行深度优先遍历。 步骤
- 利用栈实现
- 从源节点开始把节点按照深度放入栈，然后弹出
- 每弹出一个点，把该节点下一个没有进过栈的邻接点放入栈
- 直到栈变空
Java版
public static void dfs(Node node){
if(node == null){
return;
}
Stack<Node> stack = new Stack<>();
hashSet<Node> set = new HashSet<>();
stack.add(node);
set.add(node);
System.out.printIn(node.value);
while(!stack.isEmpty()){
Node cur = stack.pop();
for(Node next: cur.nexts){
if(!set.contains(next)){
stack.push(cur);
stack.push(next);
set.add(next);
System.out.printIn(next.value);
break;
}
}
}
}
Leetcode-65. 有效数字
解题思路
解题步骤

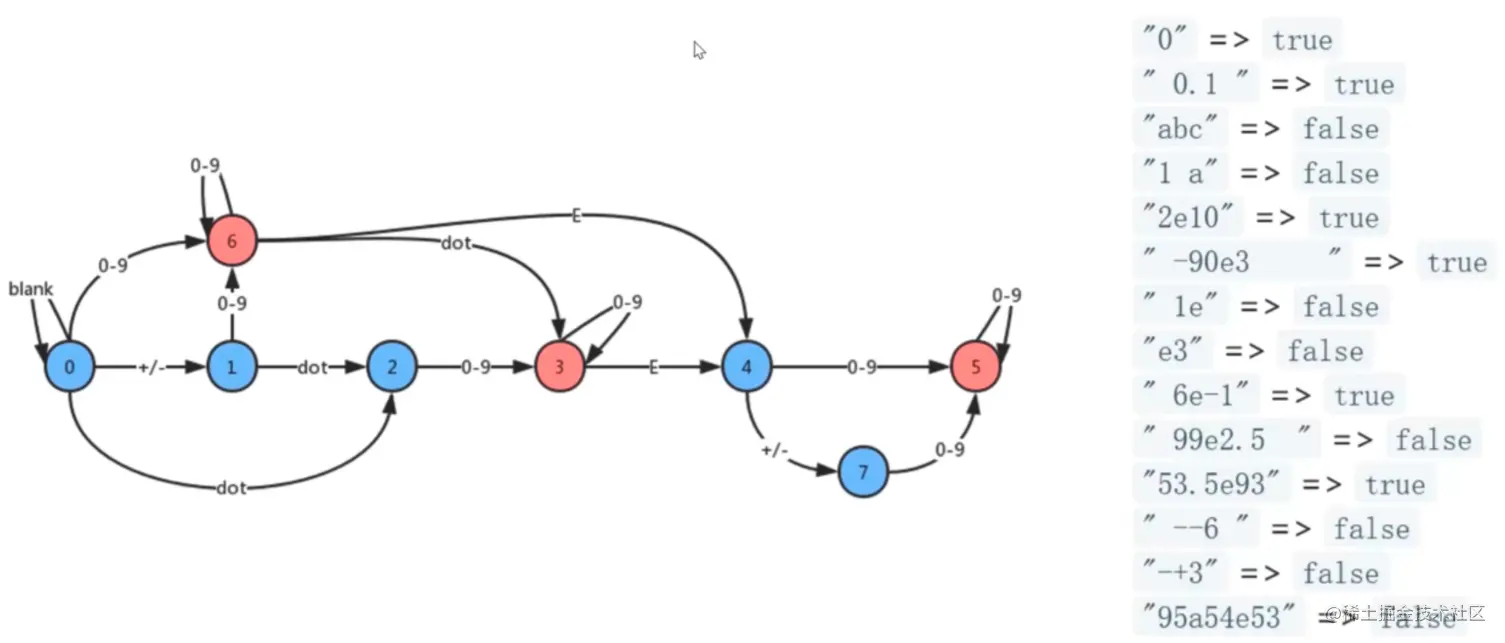

- 构建一个表示状态的图
- 遍历字符串，并沿着图走，如果到了某个节点无路可走就返回false
- 遍历结束，如走到3/5/6，就返回true，否则返回false
代码实现
var isNumber = function(s) {
const graph = {
0:{'blank': 0, 'sign':1,'.':2,'digit':6},
1:{'digit':6,'.':2},
2:{'digit':3},
3:{'digit':3,'e':4},
4:{'digit':5,'sign':7},
5:{'digit':5},
6:{'digit':6,'.':3,'e':4},
7:{'digit':5},
}
let state = 0;
for(c of s.trim()){
if(c>='0'&&c<='9'){
c='digit'
}else if(c === ' '){
c='blank'
}else if(c === '+'||c==='-'){
c='sign'
}
state = graph[state][c]
if(state === undefined){
return false;
}
}
if(state === 3 || state === 5 || state === 6){
return true
}
return false
};

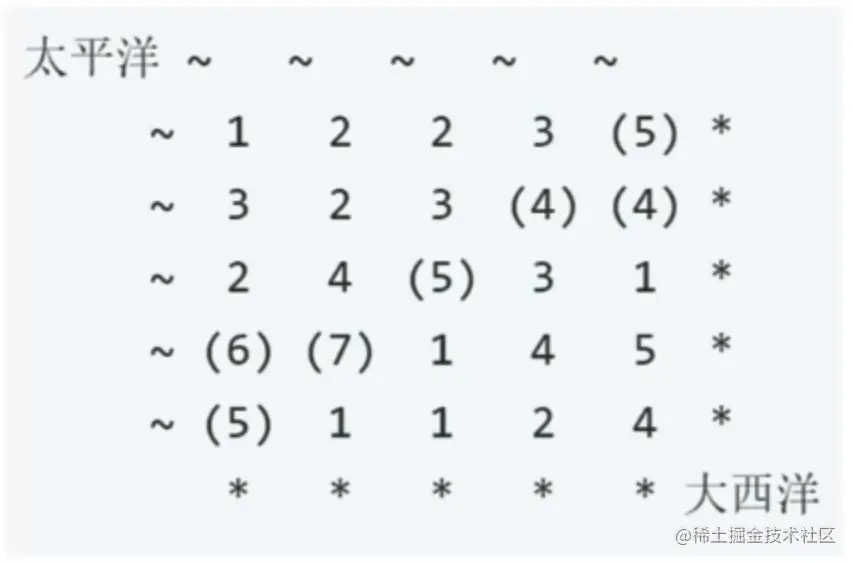

Leetcode-417. 太平洋大西洋水流问题
解题思路
- 将矩阵想象成图
- 从海岸线逆流而上遍历图，所到之处就是可以留到某个大洋的坐标
解题步骤
- 新建两个矩阵，分别记录能留到两个大洋的坐标
- 从海岸线，多管齐下，同时深度优先遍历图，过程中填充上述矩阵
- 遍历两个矩阵，找出能留到两个大洋的坐标
代码实现
var pacificAtlantic = function(matrix) {
if(!matrix || !matrix[0]){ return []}
const m = matrix.length; // 行数
const n = matrix[0].length;
// 新建两个矩阵，分别记录能流到两个大洋的坐标
const flow1 = Array.from({ length: m }, () => new Array(n).fill(false));
const flow2 = Array.from({ length: m }, () => new Array(n).fill(false));
// 深度优先遍历，过程中填充flow1，flow2
const dfs = (r, c, flow) => {
flow[r][c] = true;
//遍历相邻节点
[[r-1, c],[r+1,c],[r,c-1],[r,c+1]].forEach(([nr,nc]) => {
if(
// 保证在矩阵中
nr >= 0 && nr < m &&
nc >= 0 && nc < n &&
// 保证未访问过，防止死循环
!flow[nr][nc] &&
// 保证逆流而上
matrix[nr][nc] >= matrix[r][c]
){
dfs(nr, nc, flow);
}
})
}
// 沿着海岸线逆流而上
for(let r = 0; r < m; r += 1){
// 遍历第一列
dfs(r, 0, flow1);
// 遍历最后一列
dfs(r, n -1, flow2);
}
for(let c = 0; c<n;c+=1){
dfs(0, c, flow1);
dfs(m-1, c, flow2);
}
// 能流到两个大洋的坐标
const res = [];
for(let r = 0;r<m;r+=1){
for(let c=0;c<n;c+=1){
if(flow1[r][c]&&flow2[r][c]){
res.push([r,c])
}
}
}
return res
};
Leetcode-133. 克隆图
解题思路
- 拷贝所有节点
- 拷贝所有的边
解题步骤
- 深度或广度优先遍历所有节点
- 拷贝所有的节点，存储起来
- 将拷贝的节点，按照原图的连接方法进行连接
代码实现
// 深度优先遍历
var cloneGraph = function(node) {
if(!node) return;
const visited = new Map();
const dfs = (n) => {
const nCopy = new Node(n.val);
visited.set(n, nCopy);
(n.neighbors || []).forEach(ne=>{
if(!visited.has(ne)){
dfs(ne)
}
nCopy.neighbors.push(visited.get(ne))
})
};
dfs(node)
return visited.get(node)
};
时间复杂度：O(n)，访问了所有节点，n为节点数
空间复杂度：O(n)，有map这个数据结构。递归的空间复杂度<map这个数据结构
