输入﹑输出轴上轴承的选择与寿命计算

1.  输入轴上轴承的寿命计算

F_ae=8Q sin⁡4 5^0=8×613.7×sin⁡4 5^0=3313

F_d2=F_d1+F_ae

2轴承被拉松

F_a2=F_d2=0.68×F_r1=0.68×238.2=162 N

F_r2=238.2 N

1轴承被压紧

F_a1=F_d2-F_ae=162-3313=3151 N

F_r1=751.56 N

所以 轴承2的当量载荷为P_1=f_p (xF_r1+yF_a1 )=1.0×(1×238.2+0×162)=238.2 N

轴承1的当量载荷为

P_1=f_p (xF_r1+yF_a1 )=1.0×(0.41×751.56+0.87×3151.7)=3050 N

所以 Lh1=(10^6)/60n×(C/P)^3 =(10^6)/(60×135)×(6.3/3.05)^3=1088 h

Lh2=(10^6)/(60×135)×(5.2/0.2382)^3=1.28×10^6 h

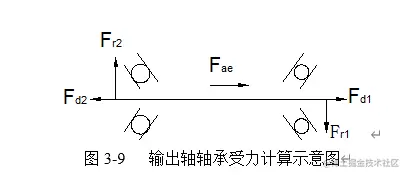

2. 输出轴上轴承的寿命计算

F_ae=8Q sin⁡4 5^0=8×613.7×sin⁡4 5^0=3313N

F_d2=F_d1+F_ae

2轴承被拉松

F_a2=F_d2=0.68×F_r2=0.68×822.8=559.5 N

F_r2=822.8 N

1轴承被压紧

F_a1=F_d2-F_ae=559.3-3313=2753.7 N

F_r1=1380.9 N

所以轴承1的当量载荷为

P_1=f_p (xF_r1+yF_a1 )=1.0×(0.41×1380.9+0.87×2753.7)=2961.7 N

轴承2的当量载荷为

P_1=f_p (xF_r1+yF_a1 )=1.0×(1×822.8+0×559.5)=822.8N

所以 Lh1=(10^6)/60n×(C/P)^3=(10^6)/(60×142.3)×(6.3/2.96)^3=1127.3 h

Lh2=(10^6)/(60×142.3)×(5.2/0.822)^3=2.942×10^4 h

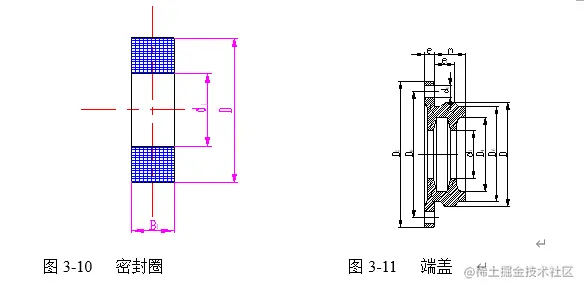

3.7 输入﹑输出轴上端盖的设计与计算 密封件的设计如下：见下图3-10 轴径d_1=15 mm ， D_1=14 mm ， D=29 mm ， B_1=16 mm 端盖的设计及计算如下：见下图 3-11

螺钉直径

d_3=3 mm

d_0=d_3+1=4 mm

D_0=D+2.5d_3=35+2.5×3=42.5 mm

D_2=D_0+2.5d_3=42.5+2.5×3=50 mm

e=1.2d_3=3.6 mm e_1≥e,取 4 mm

m=1 mm

D4=D–﹝10～15﹞=35-10=25 mm

D_5=D_0-3d_3=42.5-9=33.5 mm

D6=D-﹝2～4﹞=35-3=32 mm

b_1=10mm , d_1=16mm , D_1=28 mm

主从动轴一样.
