title: 内网穿透工具 frp 使用教程
tags: [Environment, Nas] categories: [Environment, Nas]
为了让家中的NAS 可以为不在局域网范围内的我提供服务，而家里又没有公网IP，需要进行内网穿透，frp是一款优秀好用的工具，本文介绍 ssh, http 内网穿透方法与示例。
frp 简介
-
frp 是一个可用于内网穿透的高性能的反向代理应用，支持 tcp, udp, http, https 协议。
-
frp目前最新版本为0.38.0，frp目前仍然处于前期开发阶段，未经充分测试与验证，不推荐用于生产环境。
-
本文记录快速搭建 frp 并使用的方法，更多细节请参考官方文档。
-
官方 github: github.com/fatedier/fr…
背景
frp 适用于有公网IP需求的用户，如果有需要在互联网中找到自己的电脑，但是电脑又没有公网IPv4地址，又不想用IPv6地址，恰好还有一个空闲的拥有IPv4公网地址的云服务器，那么frp 是使用你需要的工具。
使用条件
- 内网计算机有在公网 IP 提供服务的需求
- 有拥有公网 IP 的计算机（可以是云服务器，别人家的电脑等）
- 如果有http / https 服务需求还要有备案的域名
- 没有域名也可以配置 tcp 映射完成网站穿透
使用教程
安装

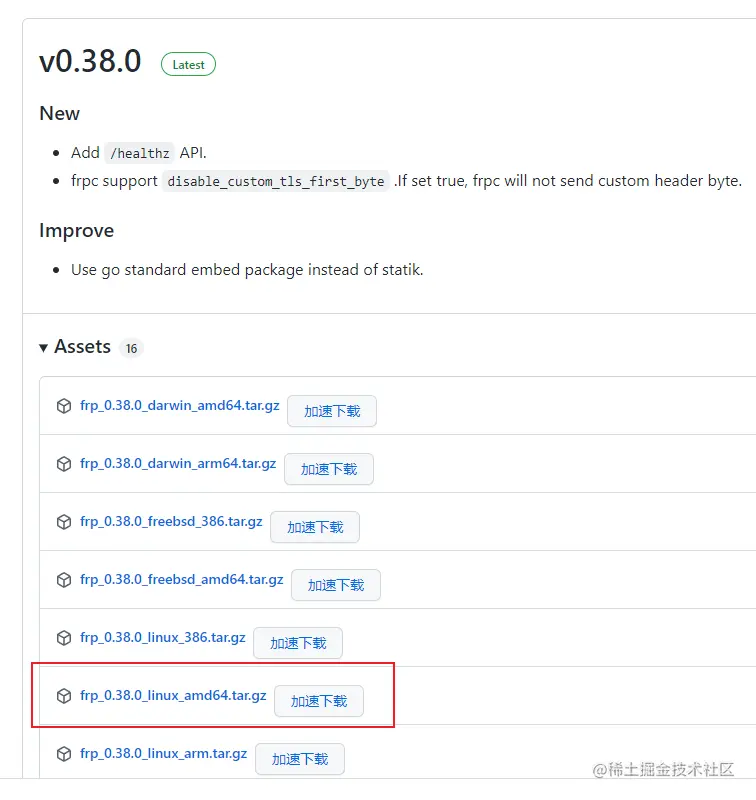

- 在官网下载自己系统对应的安装包
以我的安装了Ubuntu 20.04 的 x86_64 cpu 主机为例，我需要下载
frp版本_Linux_amd64的安装包：
- 下载安装包：
wget https://github.91chi.fun//https://github.com//fatedier/frp/releases/download/v0.38.0/frp_0.38.0_linux_amd64.tar.gz
- 解压
$ tar -axvf frp_0.38.0_linux_amd64.tar.gz
frp_0.38.0_linux_amd64/
frp_0.38.0_linux_amd64/frpc_full.ini
frp_0.38.0_linux_amd64/frps.ini
frp_0.38.0_linux_amd64/frps_full.ini
frp_0.38.0_linux_amd64/LICENSE
frp_0.38.0_linux_amd64/frpc
frp_0.38.0_linux_amd64/systemd/
frp_0.38.0_linux_amd64/systemd/frps@.service
frp_0.38.0_linux_amd64/systemd/frpc.service
frp_0.38.0_linux_amd64/systemd/frps.service
frp_0.38.0_linux_amd64/systemd/frpc@.service
frp_0.38.0_linux_amd64/frpc.ini
frp_0.38.0_linux_amd64/frps
- 得到这样的文件结构
frp_0.38.0_linux_amd64$ ls
frpc frpc_full.ini frpc.ini frps frps_full.ini frps.ini LICENSE systemd
其中 frpc 开头的是客户端(client) 的核心文件
其中 frps 开头的是服务器端(server) 的核心文件
systemd 文件夹是建立 systemctl 的示例文件
服务器端
- 服务器可以购买服务商的云服务主机，最便宜的就行，但是必须有公网IP
配置
- 此处关心的核心文件为
frps和frps.ini - 将
frps复制到/usr/bin目录下（也可以按照个人习惯放置）
sudo cp frps /usr/bin
- 将
frps.ini放到/etc/frp目录下
sudo mkdir /etc/frp
sudo cp frps.ini /etc/frp
- 修改
frps.ini文件 （核心步骤）
sudo vim /etc/frp/frps.ini
[common]
bind_port = 7000
vhost_http_port = 6988
vhost_https_port = 6989
token=yourtoken
# dashboard 用户名密码，默认都为 admin
dashboard_port = 6999
dashboard_user = admin
dashboard_pwd = admin
log_file = ./frps.log
log_level = info
log_max_days = 3
heartbeat_timeout = 90
privilege_allow_ports = 6000-7000, 3001
max_pool_count = 100
max_ports_per_client = 0
authentication_timeout = 900
tcp_mux = true
其中：
| 参数 | 含义 |
|---|---|
| bind_port | 表示内网计算机和服务器计算机的通信端口，需要打开外网计算机的端口防火墙限制 |
| vhost_http_port | http 服务映射端口，需要打开外网计算机的端口防火墙限制 |
| vhost_https_port | https 服务映射端口，需要打开外网计算机的端口防火墙限制 |
| token | 协商令牌，客户端和服务器需要一致才可以生效 |
| dashboard_port | frp 管理端口，需要打开外网计算机的端口防火墙限制 |
| dashboard_user | 管理端口用户名 |
| dashboard_pwd | 管理端口密码 |
| log_file | 日志文件位置 |
| log_level | 日志级别，分为debug, info, warn, error四级 |
| log_max_days | 日志保存的天数 |
| heartbeat_timeout | 心跳配置 |
| privilege_allow_ports | frp内网穿透服务端监听的端口，如果不设置的话，所有端口都可以连接使用，但为为了不占用系统使用的端口号，建议设置允许的监听端口，比如www.chuantou.org提供的内网穿透服务器就是开放50000-60000端口 |
| max_pool_count | 连接池的数量，如果frp内网穿透客户端设置的连接池的数量大于下面的数值，就会修改frp客户端的连接池为下面的数值 |
| max_ports_per_client | 每个客户端最大可以使用的端口，0表示无限制 |
| authentication_timeout | frp内网穿透服务端frps和frp内网穿透的客户端frpc两台电脑的时间差，如果设置为0的话，不校验时间差异，默认校验时间差为900秒。 |
| tcp_mux | 是否使用tcp复用，默认为true， frp只对同意客户端的连接进行复用 |
开启服务
- 之后我们执行命令：
/usr/bin/frps -c /etc/frp/frps.ini
便可以开启服务了
测试

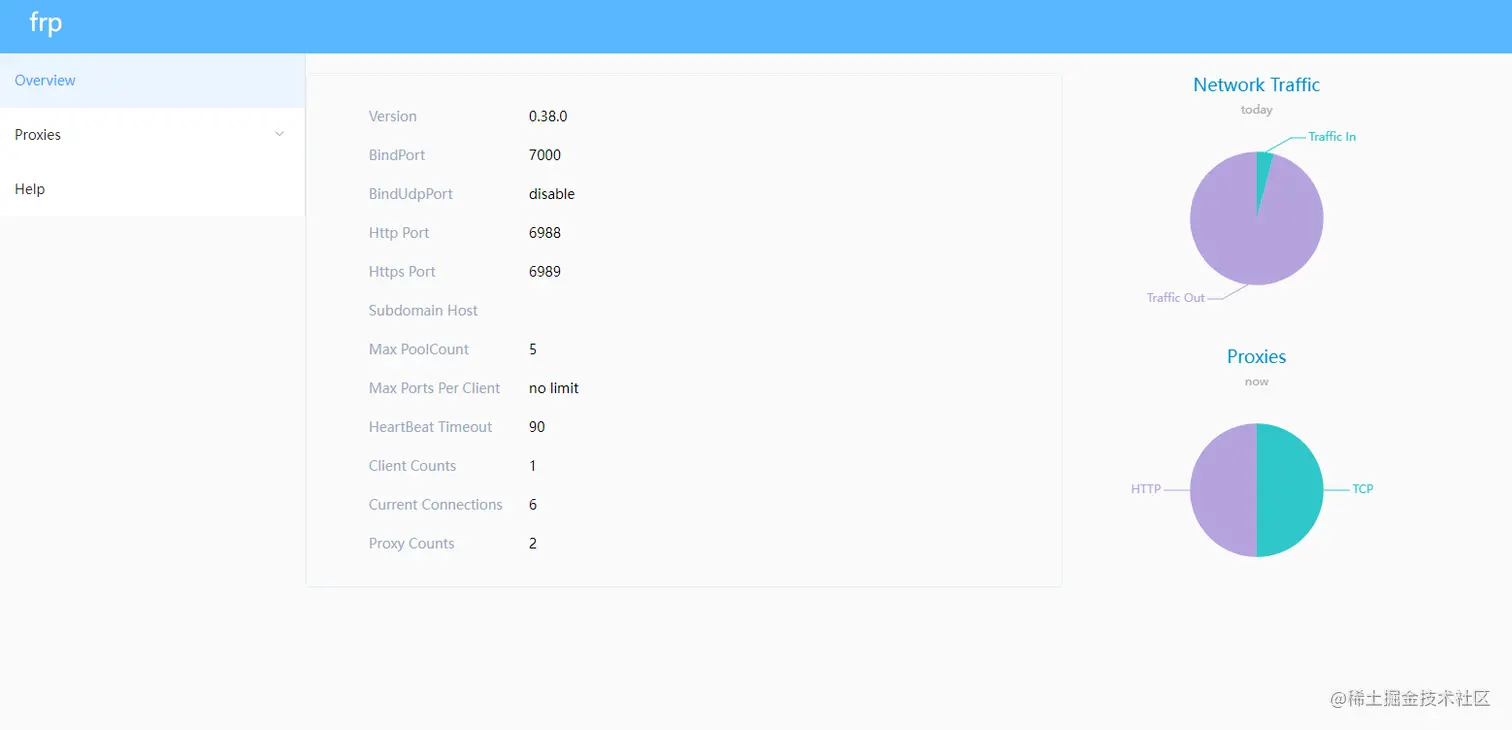

- 开启后可以访问
公网IP:6999查看 frp 的工作状态，也说明我们成功开启了服务器端 frp 服务
开机启动
- 接下来关闭服务，我们设置服务器端 frps 服务开机启动
- 将解压的压缩包中
systemd文件夹中的frps.service文件复制到/usr/lib/systemd/system文件夹中 - 如果你的 frps 文件和配置文件都按照我上述步骤完成的不需要修改
frps.service文件，否则需要将文件中ExecStart值更改为你执行命令时的指令
[Unit]
Description=Frp Server Service
After=network.target
[Service]
Type=simple
User=nobody
Restart=on-failure
RestartSec=5s
ExecStart=/usr/bin/frps -c /etc/frp/frps.ini
LimitNOFILE=1048576
[Install]
WantedBy=multi-user.target
- 重新加载 systemd 并开启服务，设置开机启动：
相关 systemd 知识可以参考 Linux Systemd 实战
# 重新加载 systemd 配置
sudo systemctl daemon-reload
# 开启服务
sudo systemctl start frps
# 设置开启启动
sudo systemctl enable frps
- 至此我们的服务端彻底设置完成
客户端
- 客户端也需要下载 frp 安装包并解压
配置
- 将 frpc 文件复制到
/usr/bin中
sudo cp frpc /usr/bin
- 将
frpc.ini文件放到/etc/frp文件夹中
sudo mkdir /etc/frp
sudo cp frpc.ini /etc/frp
- 修改
frpc.ini文件 （核心步骤）
[common]
server_addr=23.23.23.23
server_port=7000
token=yourtoken
[ssh]
type = tcp
local_ip =127.0.0.1
local_port = 22
remote_port = 6987
[http]
type=http
local_port=4000
custom_domains=test.zywvvd.com
[web]
type = tcp
local_ip = 127.0.0.1
local_port = 80
remote_port = 80
该配置文件主要绑定了两个业务——ssh 和网站服务，其中http为http模式的网页，需要域名，如果没有域名可以直接使用80端口tcp映射完成无域名网页穿透
| server_addr | 公网服务器的公网IP |
| server_port | 和服务器端配置一致 |
| token | 和服务器端配置一致 |
| [ssh] / [http] | 服务名称，根据个人情况设置 |
| type | 服务类型，包含 tcp, udp, http, https 等，ssh 使用 tcp即可 |
| local_ip | 本机IP，建议设置127.0.0.1 ，就不用来回改了 |
| local_port | 本地映射端口，其实本质为本地端口数据映射到服务器端端口 |
| remote_port | 服务器端端口 |
| custom_domains | http 类型必填，需要域名解析到该公网IP上（http 类型服务需要） |
域名解析
- 对于http服务需要域名解析

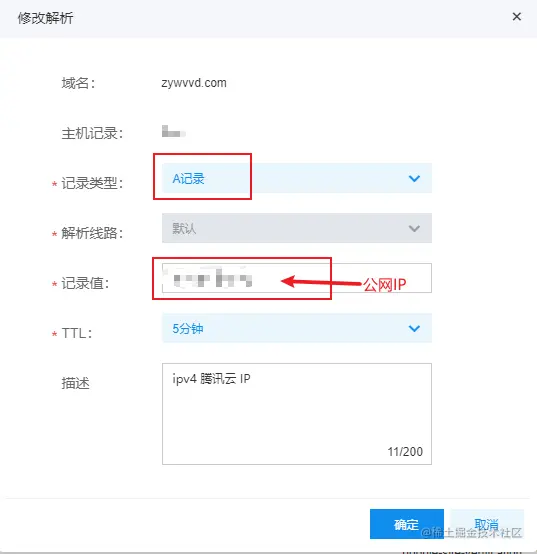

- 以我的百度智能云域名为例
- 将自己的公网 IP 解析到一个 A 记录上即可
开启服务
- 执行命令
/usr/bin/frpc -c /etc/frp/frpc.ini
即可开启客户端服务
ssh 测试
- 此时 ssh 服务已经可用了
# Windows
ssh user_name@公网IP:6987
# linux
ssh user_name@公网IP -p 6987
输入密码即可远程公网ssh访问自己的电脑
http 测试
- 此时我把我的个人网站挂载在我本机的 4000 端口上

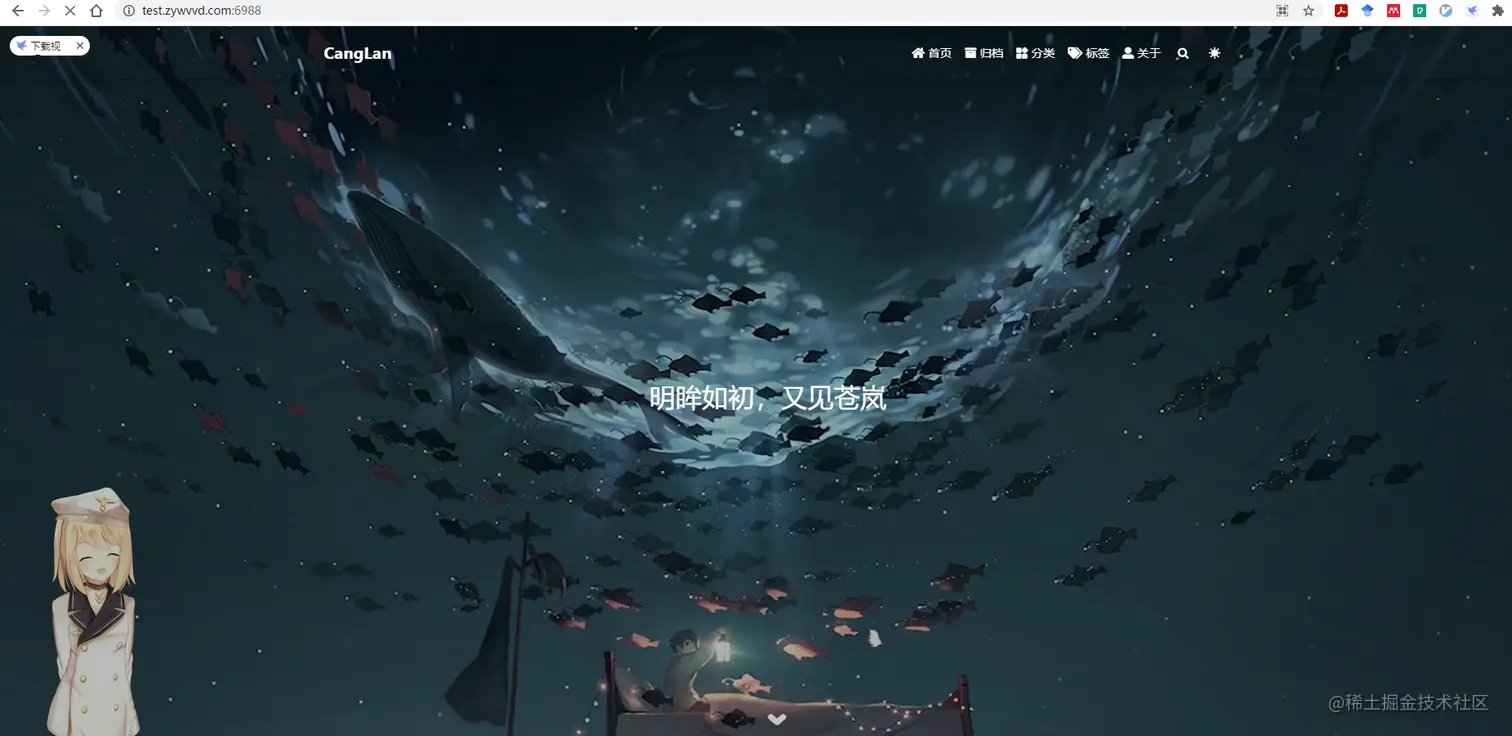

- 公网访问
test.zywvvd.com:6988即可看到我本地的网站，说明我们的http穿透成功
web 测试
- 公网访问公网IP，可以直接访问本地映射到80端口的网页
注意：一个 frp 服务器只可以同一时间有一个 http 服务，有一个绑定 http 服务的客户机后，其余http服务不会被支持
开机启动
- 接下来关闭服务，我们设置服务器端 frpc 服务开机启动
- 将解压的压缩包中
systemd文件夹中的frpc.service文件复制到/usr/lib/systemd/system文件夹中 - 如果你的 frpc 文件和配置文件都按照我上述步骤完成的不需要修改
frpc.service文件，否则需要将文件中ExecStart和ExecReload值更改为你执行命令时的指令
[Unit]
Description=Frp Client Service
After=network.target
[Service]
Type=simple
User=nobody
Restart=on-failure
RestartSec=5s
ExecStart=/etc/frp/frpc -c /etc/frp/frpc.ini
ExecReload=/etc/frp/frpc reload -c /etc/frp/frpc.ini
LimitNOFILE=1048576
[Install]
WantedBy=multi-user.target
- 重新加载 systemd 并开启服务，设置开机启动：
# 重新加载 systemd 配置
sudo systemctl daemon-reload
# 开启服务
sudo systemctl start frpc
# 设置开启启动
sudo systemctl enable frpc
- 至此我们的客户端彻底设置完成，也就完成了 ssh 和 http 的内网穿透
服务端配置详细信息
frp 服务端详细配置说明，官方的极简设置只要设置红色 bind_port即可。
稍微复杂点可以选择紫色的条目
基础配置
| 参数 | 类型 | 说明 | 默认值 | 可选值 | 备注 |
|---|---|---|---|---|---|
| bind_addr | string | 服务端监听地址 | 0.0.0.0 | ||
| bind_port | int | 服务端监听端口 | 7000 | 接收 frpc 的连接 | |
| bind_udp_port | int | 服务端监听 UDP 端口 | 0 | 用于辅助创建 P2P 连接 | |
| kcp_bind_port | int | 服务端监听 KCP 协议端口 | 0 | 用于接收采用 KCP 连接的 frpc | |
| proxy_bind_addr | string | 代理监听地址 | 同 bind_addr | 可以使代理监听在不同的网卡地址 | |
| log_file | string | 日志文件地址 | ./frps.log | 如果设置为 console，会将日志打印在标准输出中 | |
| log_level | string | 日志等级 | info | trace, debug, info, warn, error | |
| log_max_days | int | 日志文件保留天数 | 3 | ||
| disable_log_color | bool | 禁用标准输出中的日志颜色 | false | ||
| detailed_errors_to_client | bool | 禁用服务端返回详细错误信息给客户端 | true | ||
| heart_beat_timeout | int | 服务端和客户端心跳连接的超时时间 | 90 | 单位：秒 | |
| user_conn_timeout | int | 用户建立连接后等待客户端响应的超时时间 | 10 | 单位：秒 |
权限验证
| 参数 | 类型 | 说明 | 默认值 | 可选值 | 备注 |
|---|---|---|---|---|---|
| authentication_method | string | 鉴权方式 | token | token, oidc | |
| authenticate_heartbeats | bool | 开启心跳消息鉴权 | false | ||
| authenticate_new_work_conns | bool | 开启建立工作连接的鉴权 | false | ||
| token | string | 鉴权使用的 token 值 | 客户端需要设置一样的值才能鉴权通过 | ||
| oidc_issuer | string | oidc_issuer | |||
| oidc_audience | string | oidc_audience | |||
| oidc_skip_expiry_check | bool | oidc_skip_expiry_check | |||
| oidc_skip_issuer_check | bool | oidc_skip_issuer_check |
管理配置
| 参数 | 类型 | 说明 | 默认值 | 可选值 | 备注 |
|---|---|---|---|---|---|
| allow_ports | string | 允许代理绑定的服务端端口 | 格式为 1000-2000,2001,3000-4000 | ||
| max_pool_count | int | 最大连接池大小 | 5 | ||
| max_ports_per_client | int | 限制单个客户端最大同时存在的代理数 | 0 | 0 表示没有限制 | |
| tls_only | bool | 只接受启用了 TLS 的客户端连接 | false |
Dashboard, 监控
| 参数 | 类型 | 说明 | 默认值 | 可选值 | 备注 |
|---|---|---|---|---|---|
| dashboard_addr | string | 启用 Dashboard 监听的本地地址 | 0.0.0.0 | ||
| dashboard_port | int | 启用 Dashboard 监听的本地端口 | 0 | ||
| dashboard_user | string | HTTP BasicAuth 用户名 | admin | ||
| dashboard_pwd | string | HTTP BasicAuth 密码 | admin | ||
| enable_prometheus | bool | 是否提供 Prometheus 监控接口 | false | 需要同时启用了 Dashboard 才会生效 | |
| asserts_dir | string | 静态资源目录 | Dashboard 使用的资源默认打包在二进制文件中，通过指定此参数使用自定义的静态资源 |
HTTP & HTTPS
| 参数 | 类型 | 说明 | 默认值 | 可选值 | 备注 |
|---|---|---|---|---|---|
| vhost_http_port | int | 为 HTTP 类型代理监听的端口 | 0 | 启用后才支持 HTTP 类型的代理，默认不启用 | |
| vhost_https_port | int | 为 HTTPS 类型代理监听的端口 | 0 | 启用后才支持 HTTPS 类型的代理，默认不启用 | |
| vhost_http_timeout | int | HTTP 类型代理在服务端的 ResponseHeader 超时时间 | 60 | ||
| subdomain_host | string | 二级域名后缀 | |||
| custom_404_page | string | 自定义 404 错误页面地址 |
TCPMUX
| 参数 | 类型 | 说明 | 默认值 | 可选值 | 备注 |
|---|---|---|---|---|---|
| tcpmux_httpconnect_port | int | 为 TCPMUX 类型代理监听的端口 | 0 | 启用后才支持 TCPMUX 类型的代理，默认不启用 |
客户端配置详细信息
基础配置
| 参数 | 类型 | 说明 | 默认值 | 可选值 | 备注 |
|---|---|---|---|---|---|
| server_addr | string | 连接服务端的地址 | 0.0.0.0 | ||
| server_port | int | 连接服务端的端口 | 7000 | ||
| http_proxy | string | 连接服务端使用的代理地址 | 格式为 {protocol}://user:passwd@192.168.1.128:8080 protocol 目前支持 http 和 socks5 | ||
| log_file | string | 日志文件地址 | ./frpc.log | 如果设置为 console，会将日志打印在标准输出中 | |
| log_level | string | 日志等级 | info | trace, debug, info, warn, error | |
| log_max_days | int | 日志文件保留天数 | 3 | ||
| disable_log_color | bool | 禁用标准输出中的日志颜色 | false | ||
| pool_count | int | 连接池大小 | 0 | ||
| user | string | 用户名 | 设置此参数后，代理名称会被修改为 {user}.{proxyName}，避免代理名称和其他用户冲突 | ||
| dns_server | string | 使用 DNS 服务器地址 | 默认使用系统配置的 DNS 服务器，指定此参数可以强制替换为自定义的 DNS 服务器地址 | ||
| login_fail_exit | bool | 第一次登陆失败后是否退出 | true | ||
| protocol | string | 连接服务端的通信协议 | tcp | tcp, kcp, websocket | |
| tls_enable | bool | 启用 TLS 协议加密连接 | false | ||
| heartbeat_interval | int | 向服务端发送心跳包的间隔时间 | 30 | ||
| heartbeat_timeout | int | 和服务端心跳的超时时间 | 90 | ||
| start | string | 指定启用部分代理 | 当配置了较多代理，但是只希望启用其中部分时可以通过此参数指定，默认为全部启用 |
权限验证
| 参数 | 类型 | 说明 | 默认值 | 可选值 | 备注 |
|---|---|---|---|---|---|
| authentication_method | string | 鉴权方式 | token | token, oidc | 需要和服务端一致 |
| authenticate_heartbeats | bool | 开启心跳消息鉴权 | false | 需要和服务端一致 | |
| authenticate_new_work_conns | bool | 开启建立工作连接的鉴权 | false | 需要和服务端一致 | |
| token | string | 鉴权使用的 token 值 | 需要和服务端设置一样的值才能鉴权通过 | ||
| oidc_client_id | string | oidc_client_id | |||
| oidc_client_secret | string | oidc_client_secret | |||
| oidc_audience | string | oidc_audience | |||
| oidc_token_endpoint_url | string | oidc_token_endpoint_url |
UI
| 参数 | 类型 | 说明 | 默认值 | 可选值 | 备注 |
|---|---|---|---|---|---|
| admin_addr | string | 启用 AdminUI 监听的本地地址 | 0.0.0.0 | ||
| admin_port | int | 启用 AdminUI 监听的本地端口 | 0 | ||
| admin_user | string | HTTP BasicAuth 用户名 | admin | ||
| admin_pwd | string | HTTP BasicAuth 密码 | admin | ||
| asserts_dir | string | 静态资源目录 | AdminUI 使用的资源默认打包在二进制文件中，通过指定此参数使用自定义的静态资源 |
| 参数 | 类型 | 说明 | 是否必须 | 默认值 | 可选值 | 备注 |
|---|---|---|---|---|---|---|
| type | string | 代理类型 | 是 | tcp | tcp, udp, http, https, stcp, sudp, xtcp, tcpmux | |
| use_encryption | bool | 是否启用加密功能 | 否 | false | 启用后该代理和服务端之间的通信内容都会被加密传输 | |
| use_compression | bool | 是否启用压缩功能 | 否 | false | 启用后该代理和服务端之间的通信内容都会被压缩传输 | |
| proxy_protocol_version | string | 启用 proxy protocol 协议的版本 | 否 | v1, v2 | 如果启用，则 frpc 和本地服务建立连接后会发送 proxy protocol 的协议，包含了原请求的 IP 地址和端口等内容 | |
| bandwidth_limit | string | 设置单个 proxy 的带宽限流 | 否 | 单位为 MB 或 KB，0 表示不限制，如果启用，会作用于对应的 frpc |
本地服务配置
local_ip 和 plugin 的配置必须配置一个，且只能生效一个，如果配置了 plugin，则 local_ip 配置无效。
| 参数 | 类型 | 说明 | 是否必须 | 默认值 | 可选值 | 备注 |
|---|---|---|---|---|---|---|
| local_ip | string | 本地服务 IP | 是 | 127.0.0.1 | 需要被代理的本地服务的 IP 地址，可以为所在 frpc 能访问到的任意 IP 地址 | |
| local_port | int | 本地服务端口 | 是 | xxxx | 配合 local_ip | |
| plugin | string | 客户端插件名称 | 否 | 见客户端插件的功能说明 | 用于扩展 frpc 的能力，能够提供一些简单的本地服务，如果配置了 plugin，则 local_ip 和 local_port 无效，两者只能配置一个 | |
| plugin_params | map | 客户端插件参数 | 否 | map 结构，key 需要都以 “plugin_” 开头，每一个 plugin 需要的参数也不一样，具体见客户端插件参数中的内容 |
负载均衡和健康检查
| 参数 | 类型 | 说明 | 是否必须 | 默认值 | 可选值 | 备注 |
|---|---|---|---|---|---|---|
| group | string | 负载均衡分组名称 | 否 | 用户请求会以轮询的方式发送给同一个 group 中的代理 | ||
| group_key | string | 负载均衡分组密钥 | 否 | 用于对负载均衡分组进行鉴权，group_key 相同的代理才会被加入到同一个分组中 | ||
| health_check_type | string | 健康检查类型 | 否 | tcp,http | 配置后启用健康检查功能，tcp 是连接成功则认为服务健康，http 要求接口返回 2xx 的状态码则认为服务健康 | |
| health_check_timeout_s | int | 健康检查超时时间(秒) | 否 | 3 | 执行检查任务的超时时间 | |
| health_check_max_failed | int | 健康检查连续错误次数 | 否 | 1 | 连续检查错误多少次认为服务不健康 | |
| health_check_interval_s | int | 健康检查周期(秒) | 否 | 10 | 每隔多长时间进行一次健康检查 | |
| health_check_url | string | 健康检查的 HTTP 接口 | 否 | 如果 health_check_type 类型是 http，则需要配置此参数，指定发送 http 请求的 url，例如 “/health” |
TCP
| 参数 | 类型 | 说明 | 是否必须 | 默认值 | 可选值 | 备注 |
|---|---|---|---|---|---|---|
| remote_port | int | 服务端绑定的端口 | 是 | 用户访问此端口的请求会被转发到 local_ip:local_port 当type=tcp时，此项必选 |
UDP
| 参数 | 类型 | 说明 | 是否必须 | 默认值 | 可选值 | 备注 |
|---|---|---|---|---|---|---|
| remote_port | int | 服务端绑定的端口 | 是 | 用户访问此端口的请求会被转发到 local_ip:local_port |
HTTP
custom_domains 和 subdomain 必须要配置其中一个，两者可以同时生效。
| 参数 | 类型 | 说明 | 是否必须 | 默认值 | 可选值 | 备注 |
|---|---|---|---|---|---|---|
| custom_domains | []string | 服务器绑定自定义域名 | 是(和 sub_domain 两者必须配置一个) | 用户通过 vhost_http_port 访问的 HTTP 请求如果 Host 在 custom_domains 配置的域名中，则会被路由到此代理配置的本地服务 | ||
| subdomain | string | 自定义子域名 | 是(和 custom_domains 两者必须配置一个) | 和 custom_domains 作用相同，但是只需要指定子域名前缀，会结合服务端的 subdomain_host 生成最终绑定的域名 | ||
| locations | []string | URL 路由配置 | 否 | 采用最大前缀匹配的规则，用户请求匹配响应的 location 配置，则会被路由到此代理 | ||
| http_user | string | 用户名 | 否 | 如果配置此参数，暴露出去的 HTTP 服务需要采用 Basic Auth 的鉴权才能访问 | ||
| http_pwd | string | 密码 | 否 | 结合 http_user 使用 | ||
| host_header_rewrite | string | 替换 Host header | 否 | 替换发送到本地服务 HTTP 请求中的 Host 字段 | ||
| headers | map | 替换 header | 否 | map 中的 key 是要替换的 header 的 key，value 是替换后的内容 |
HTTPS
custom_domains 和 sub_domain 必须要配置其中一个，两者可以同时生效。
| 参数 | 类型 | 说明 | 是否必须 | 默认值 | 可选值 | 备注 |
|---|---|---|---|---|---|---|
| custom_domains | []string | 服务器绑定自定义域名 | 是(和 sub_domain 两者必须配置一个) | 用户通过 vhost_http_port 访问的 HTTP 请求如果 Host 在 custom_domains 配置的域名中，则会被路由到此代理配置的本地服务 | ||
| sub_domain | string | 自定义子域名 | 是(和 custom_domains 两者必须配置一个) | 和 custom_domains 作用相同，但是只需要指定子域名前缀，会结合服务端的 subdomain_host 生成最终绑定的域名 |
STCP
| 参数 | 类型 | 说明 | 是否必须 | 默认值 | 可选值 | 备注 |
|---|---|---|---|---|---|---|
| role | string | 角色 | 是 | server | server,visitor | server 表示服务端，visitor 表示访问端 |
| sk | string | 密钥 | 是 | 服务端和访问端的密钥需要一致，访问端才能访问到服务端 |
SUDP
| 参数 | 类型 | 说明 | 是否必须 | 默认值 | 可选值 | 备注 |
|---|---|---|---|---|---|---|
| role | string | 角色 | 是 | server | server,visitor | server 表示服务端，visitor 表示访问端 |
| sk | string | 密钥 | 是 | 服务端和访问端的密钥需要一致，访问端才能访问到服务端 |
XTCP
| 参数 | 类型 | 说明 | 是否必须 | 默认值 | 可选值 | 备注 |
|---|---|---|---|---|---|---|
| role | string | 角色 | 是 | server | server,visitor | server 表示服务端，visitor 表示访问端 |
| sk | string | 密钥 | 是 | 服务端和访问端的密钥需要一致，访问端才能访问到服务端 |
