背景

公司有一台闲置电脑主机，被我重装成CentOS7系统，并且在上面部署了Jenkins，主要用于安卓APP发布，如今公司有一项新的业务，需要将阿里云code的前端项目打包部署到阿里云OSS，做静态页面，下面记录一下做法和步骤。

步骤

一、创建阿里云oss，配置静态主页

  1. 首先我们创建新的bucket，作为DNS域名转发的地址；

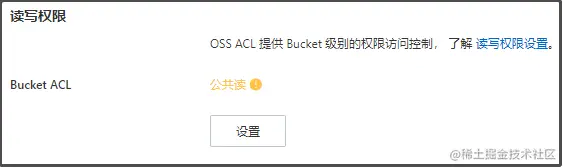

  2. 设置公共读权限；

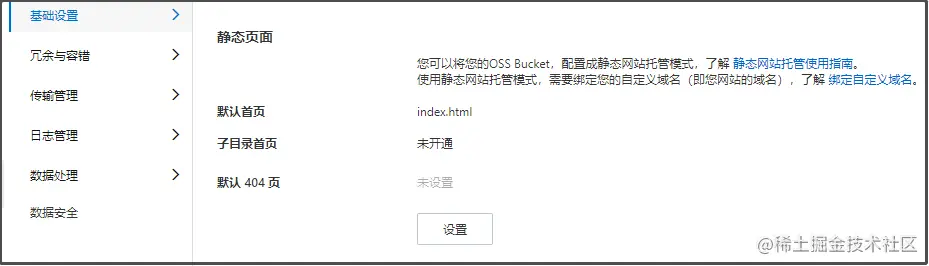

  1. 设置静态页面选项，否则浏览器访问的时候不会展示index.html，会下载该文件。


二、安装NodeJS

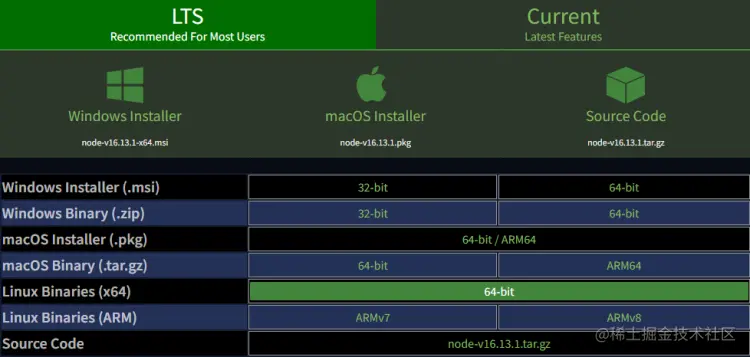

对于前端项目，他们也有专属的打包命令，就像android的gradle，java的maven，对于前端项目我们也需要事先安装该包：安装包地址：nodejs.org/en/download…

image.png 将下载好的安装包上传至内网的linux服务器，并执行安装：

[root@localhost ~]# tar -xf node-v16.13.1-linux-x64.tar.xz
[root@localhost ~]# mv node-v6.11.2-linux-x64 /usr/local/nodejs
[root@localhost ~]# cd /usr/local/nodejs    # 本次我安装在了 /usr/local 下
[root@localhost nodejs]# ln -s /usr/local/nodejs/bin/npm /usr/local/bin
[root@localhost nodejs]# ln -s /usr/local/nodejs/bin/node /usr/local/bin
[root@localhost nodejs]# node -v		# 验证
[root@localhost nodejs]# npm -v			# 验证
[root@localhost nodejs]# npm install -g cnpm -registry=https://registry.npm.taobao.org # 设置淘宝的仓库路径

三、jenkins控制台进行配置

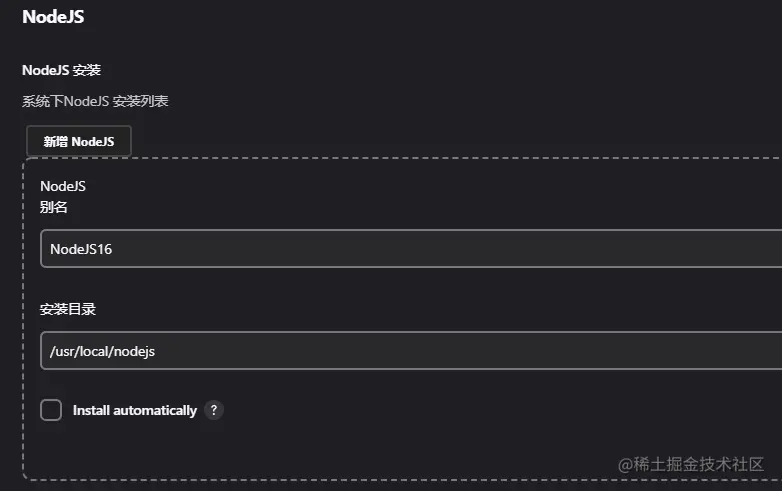

1、设置环境变量

在Jenkins控制台进入 Manage Jenkins ，再进入 Global Tool Configuration： image.png

2、安装必要的插件

进入 Manage Jenkins 里面的 Plugin Manager ：

首先安装 Generic Webhook Trigger ，该插件的作用是push代码之后自动触发构建发布。

然后安装 NodeJS Plugin ，该插件的作用能够在 构建环境 里面添加：Provide Node & npm bin/ folder to PATH。

接下来安装 Qy Wechat Notification ，该插件的作用是将构建开始、构建失败、构建成功之类的通知发送到企业微信。

最后我们要安装 Aliyun OSS Uploader ，该插件的作用是能够发布到OSS。

四、Jenkins整体流程

1、新建自由风格的流水线

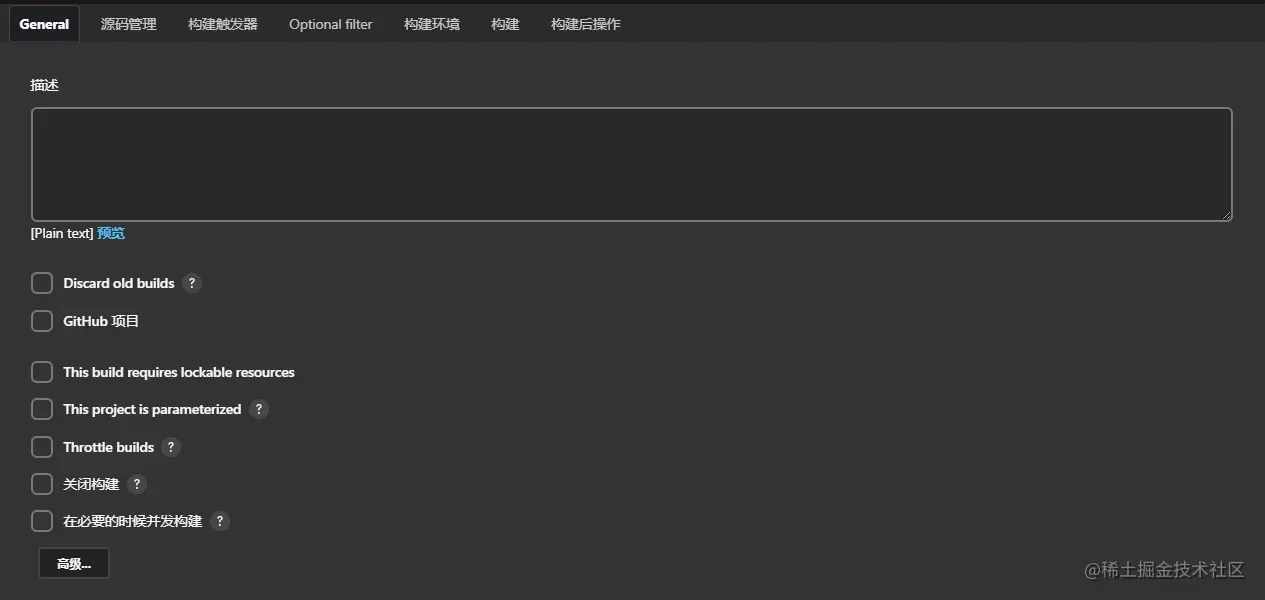

2、General

本次全部留空，具体作用自行了解。

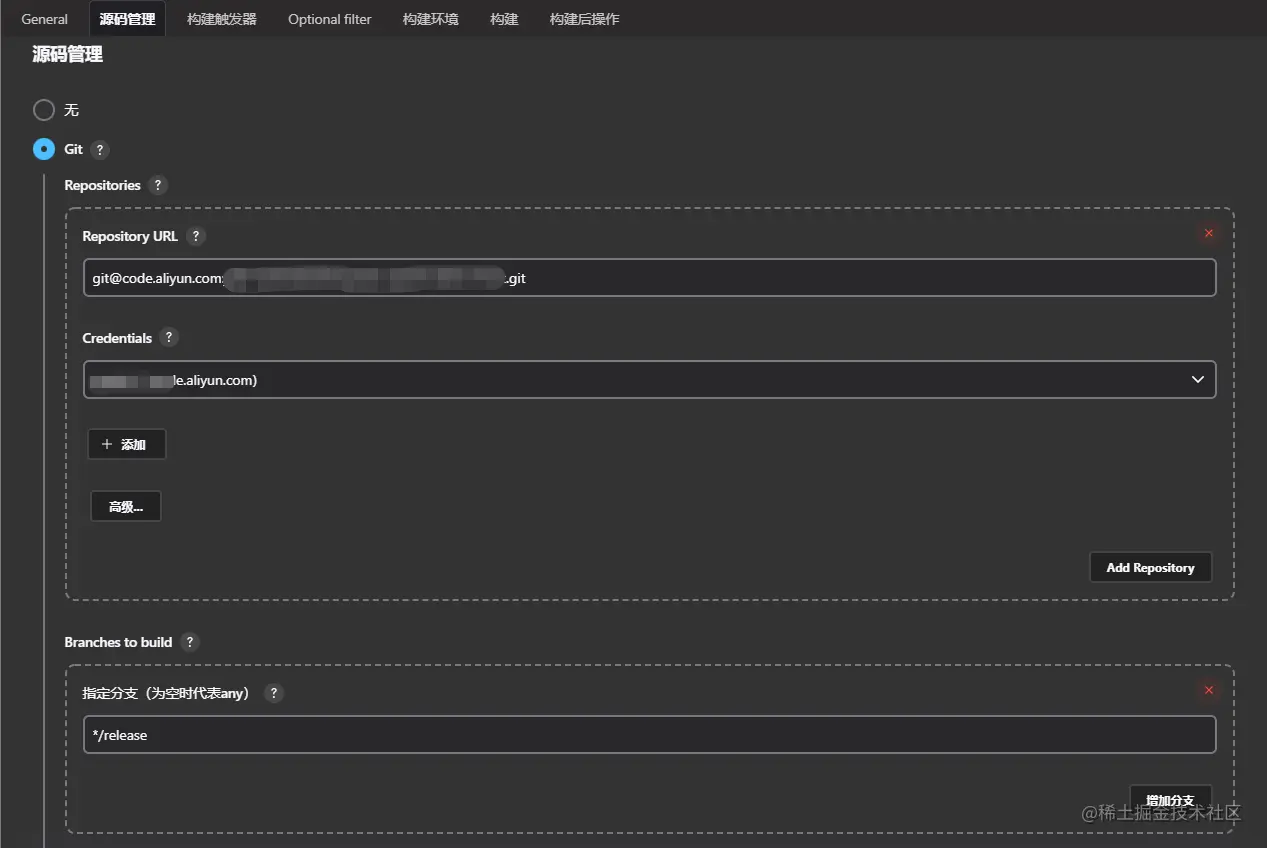

3、源码管理

本次拉取阿里云代码使用的是SSH密钥拉取的，HTTPS方法当初摸索的时候不能用，不再细究原因和做法，下面的分支就是本流水线拉取的分支。

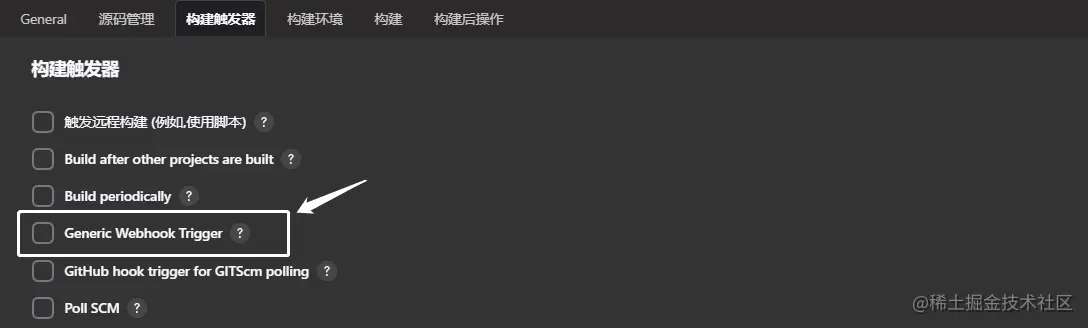

4、构建触发器（重点）

这里就是做到push代码到release分支之后，自动构建的关键所在，我们在前面安装了 Generic Webhook Trigger 插件，这里就会多出该选项，对该选项打勾：

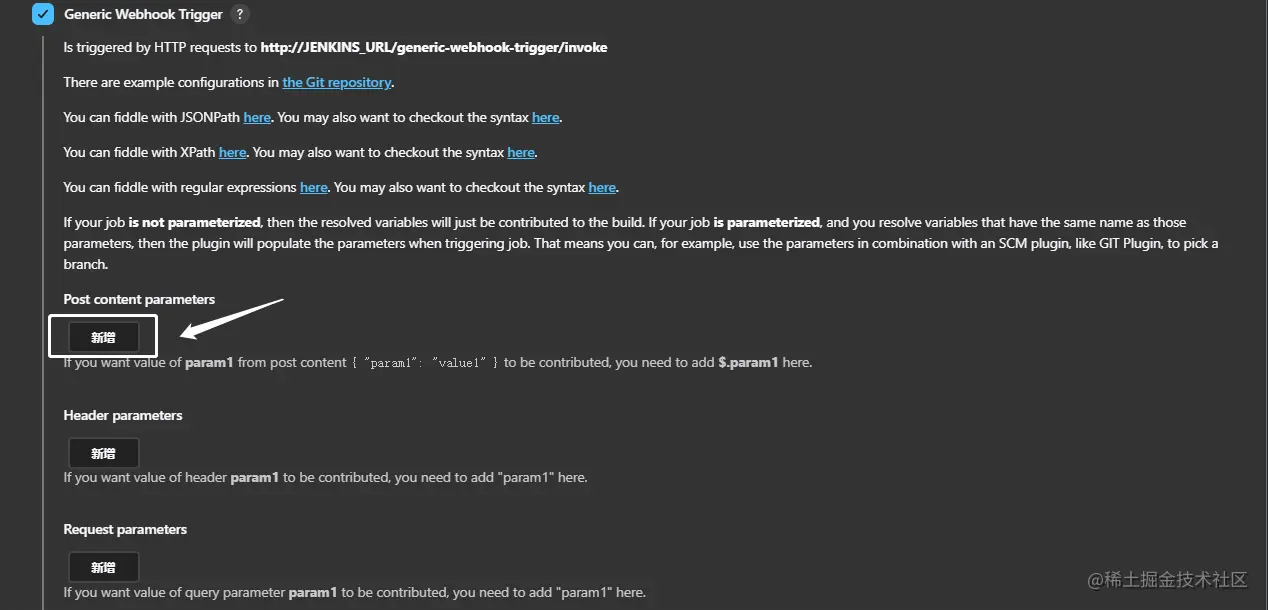

a、Post content parameters

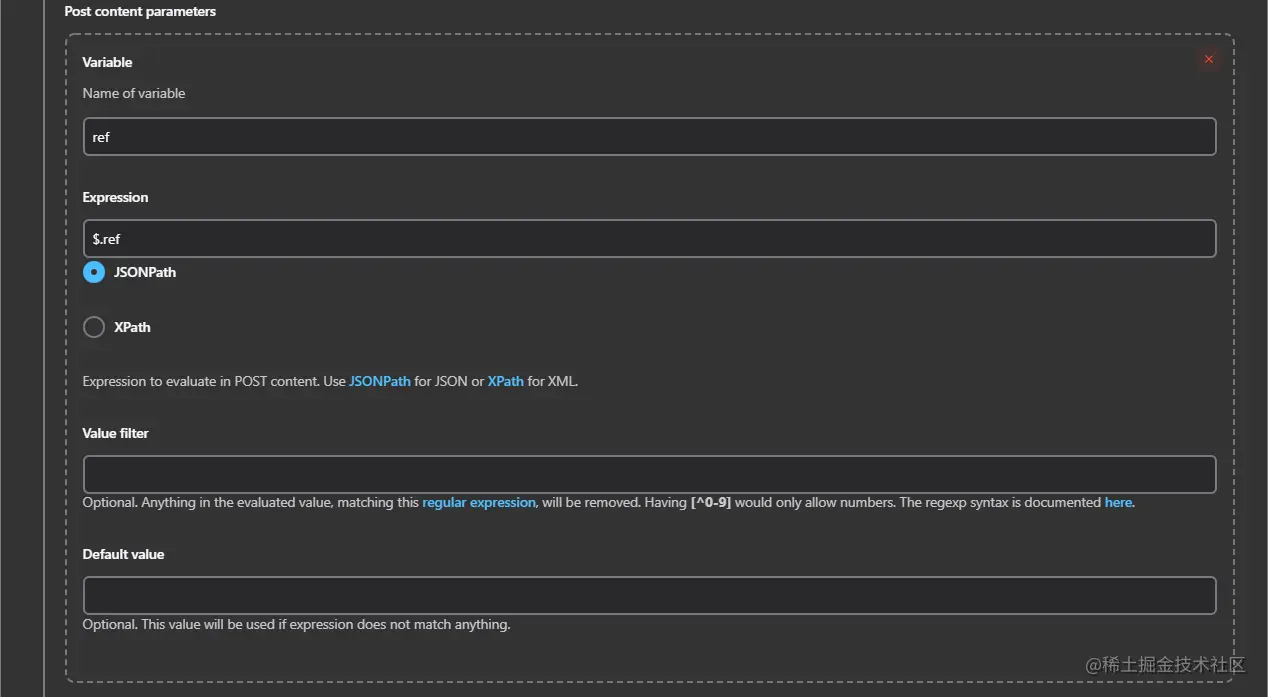

点击 Post content parameters 下面的新增：

image.png 按照下面的内容填入，并对JSONPath打勾。Value filter、Default value不填。具体含义不说，自行了解。

Name of variable：ref

Expression：$.ref image.png

b、Token

Header parameters、Request parameters不选，Token可以使得我们的webhook更加安全，可以自己随意指定编辑一个Token值。例如本次指定了 123456abc 。下面的 Token Credential 不选。

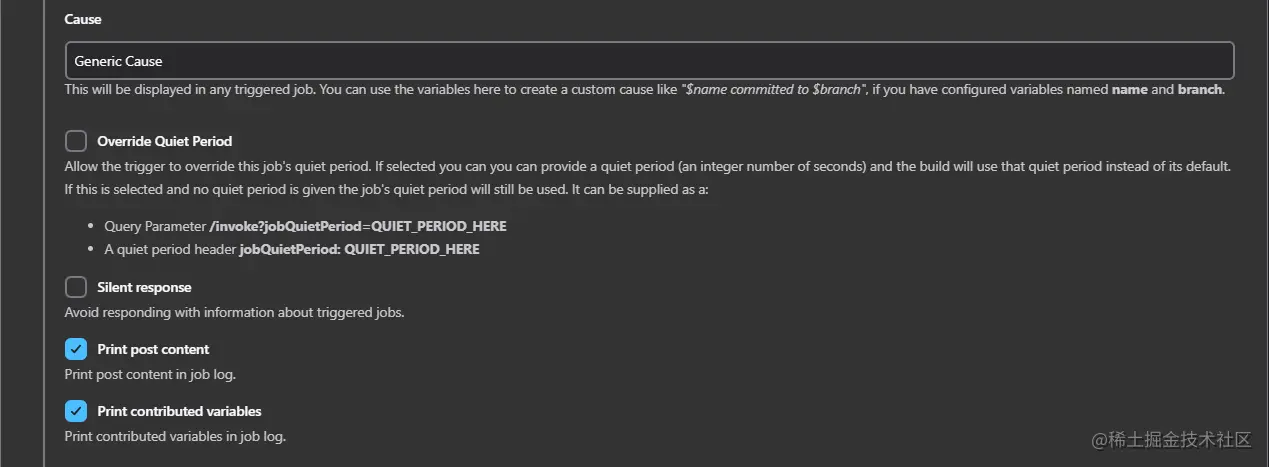

c、Cause

对 Print post content 和 Print contributed variables 打勾，其他保持默认或留空。

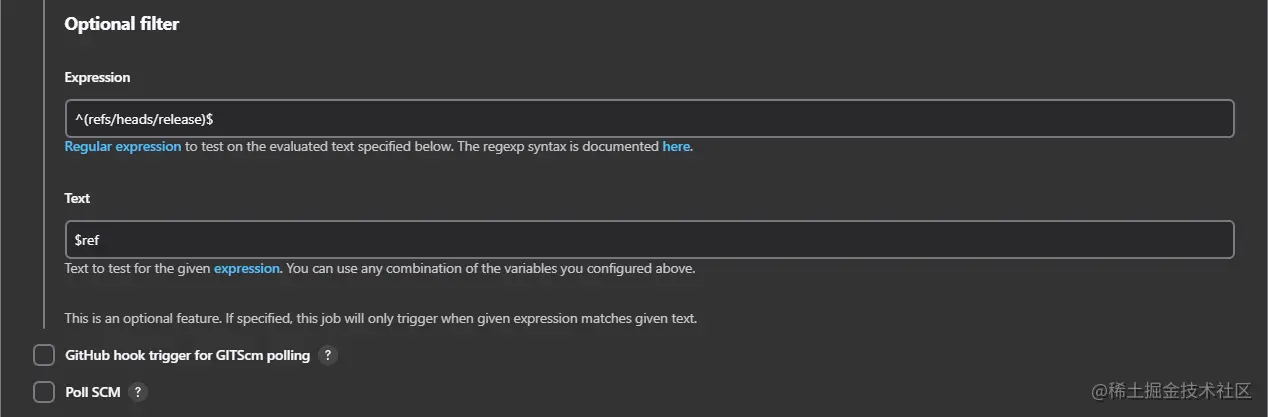

d、Option filter

按照下面的选项进行写入，这里需要注意，Expression里面的release，就是说只有代码push到release分支才会触发构建。根据不同分支名可对其进行修改。

Expression：^(refs/heads/release)$

Text：$ref

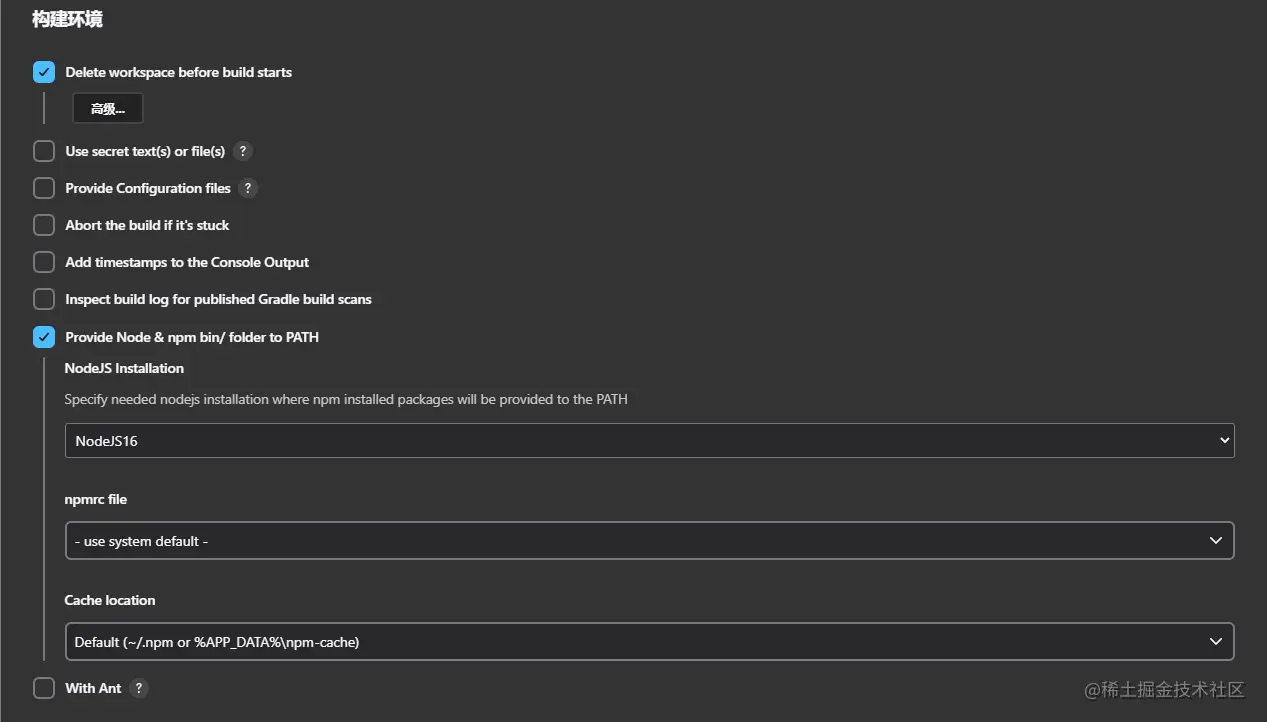

5、构建环境

构建环境这里我们要选择 Delete workspace before build starts ，即构造前删除工作目录，这样可以保证我们每次构建都是拉取的最新的代码；并且前面我们安装了 NodeJS Plugin 模块，这里会多出 Provide Node & npm bin/folder to PATH 选项，对该选项打勾，对其子选项皆保持默认。

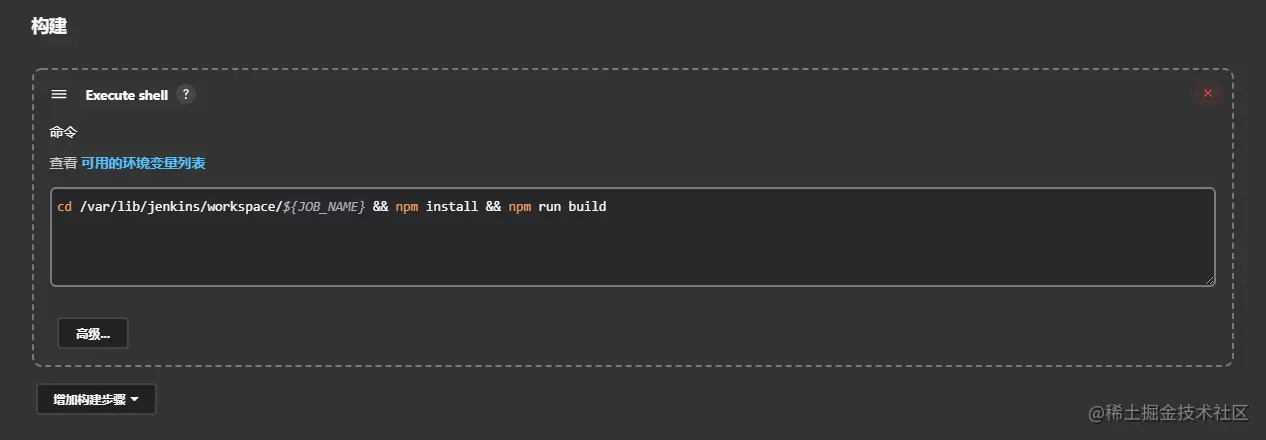

6、构建

本次的构建使用的是 Execute shell ，即linux命令。这里的命令的意思是先进入该项目的工作目录，然后执行构建命令，构建命令可以询问开发同事得知。 1655275496974.png

7、构建后操作

构建后操作需要添加两个，企业微信通知 和 阿里云OSS上传。

这里有构建后删除工作环境的选项，但是不建议在这里选，还是建议在上面的构建环境，在构建前进行删除。因为推送到阿里云oss这个过程如果没有结束，就会和删除工作目录起了冲突，导致任务失败。

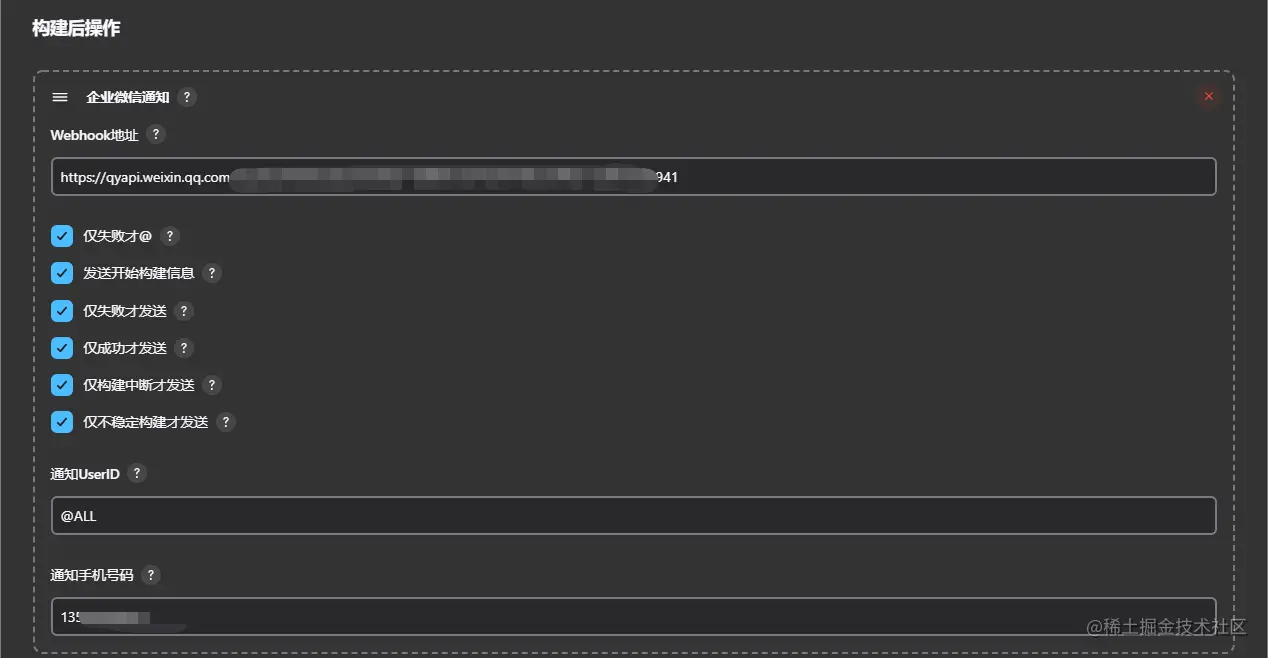

a、企业微信通知

我们前面安装了 Qy Wechat Notification 插件，该插件可以提供该选项，使用方法就是我们在企业微信创建一个群聊（至少三个人），然后在里面添加一个群机器人，添加之后会生成一个webhook地址，该webhook地址就需要填写在这里，作为通知地址；通知UserID就是群机器人通知时@的人，手机号码我虽然填写了但是没有收到过什么消息，不确定是否是因为内网搭建jenkins的原因。

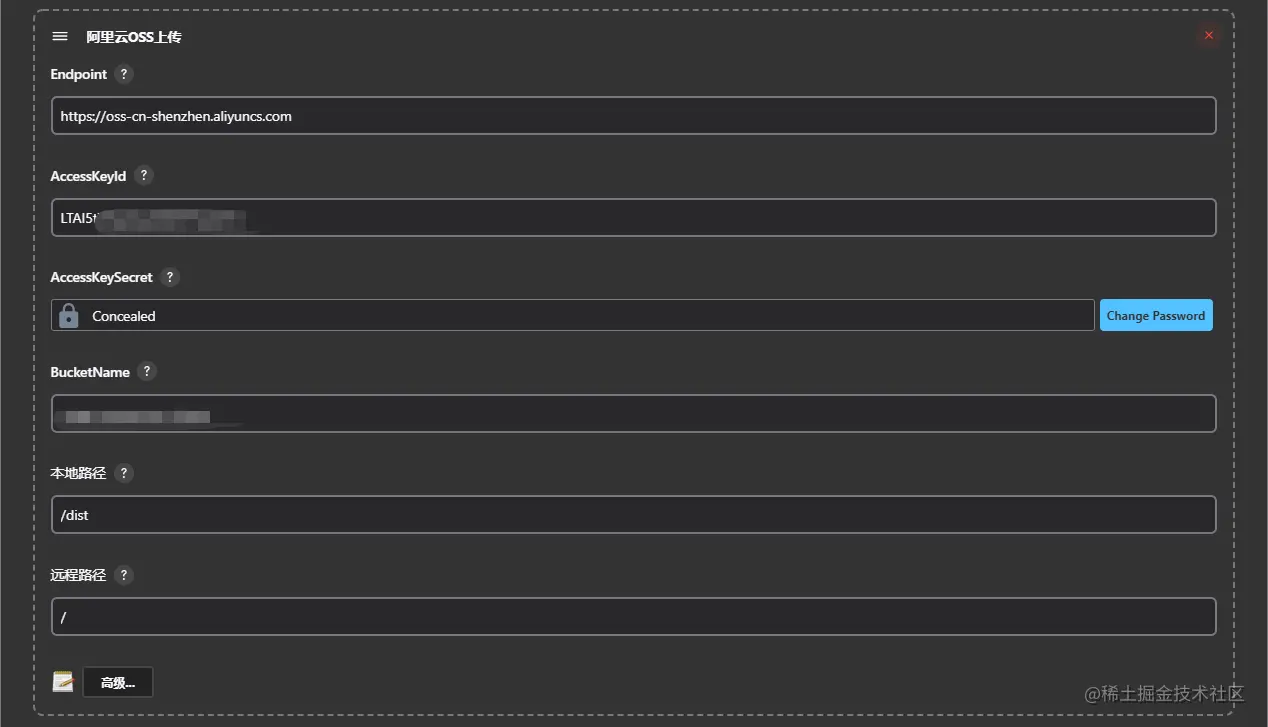

b、阿里云OSS上传

我们前面安装了 Aliyun OSS Uploader 该插件，该插件可以提供 阿里云OSS上传 选项。按照下面解释填写：

  1. Endpoint：即阿里云地域，这里是深圳，即 oss-cn-shenzhen.aliyuncs.com ；
  2. AccessKeyId、AccessKeySecret 两者根据我们阿里云账户的令牌填写 ；
  3. BucketName：即我们该文章第一步创建的oss的bucket的名字。
  4. 本地路径：/dist， 工作下的根目录开始算 ，例如 ：图中目录 /dist 指向的工作目录是 /var/lib/jenkins/workspace/${JOB_NAME} 下的dist，完整目录是/var/lib/jenkins/workspace/${JOB_NAME}/dist，即上传dist下面的所有内容。
  5. 远程路径：/ ，例如图中的”/“，指向的是阿里云oss的bucket的根目录。


五、jenkins内网穿透

到这里上面为止，Jenkins 就已经全部配置完毕了。因为我们的内网Jenkins服务器地址是192.168.0.200，服务端口是8080。所以根据构建触发器下面的提示，已经知道我们的push代码触发构建的webhook地址是：

http://192.168.0.200:8080/generic-webhook-trigger/invoke?token=123456abc

我们的代码库是在阿里云code，所以就要将 Jenkins 服务做内网穿透，将上面链接的内网ip和端口替换为外网可访问的地址。

内网穿透可以选择ngrok，但是免费的ngrok会不定期强制更换地址，这就导致我们的webhook会不断更改，这很不方便，因此我们使用frp，同样起到内网穿透的效果。当然其他的内网穿透工具也可以。

frp下载地址：github.com/fatedier/fr…

frp的原理大致就是将内网服务的端口，绑定在有外网ip的服务器的某个端口上，然后通过访问该外网服务器的端口，间接访问到内网服务的端口。因此这需要我们有一台有外网ip的服务器。

1、安装frp

服务端（外网服务器）和客户端（内网jenkins服务器）都解压安装frp，服务端是frps，客户端时frpc。下面的命令在两端各执行一次。

[root@localhost ~]# tar -xf frp_0.43.0_linux_amd64.tar.gz
[root@localhost ~]# ll frp_0.43.0_linux_amd64
-rwxr-xr-x 1 1001 121 10936320 5月  27 16:31 frpc		# 客户端程序
-rw-r--r-- 1 1001 121    10934 5月  27 16:35 frpc_full.ini		# 客户端完整配置文件
-rw-r--r-- 1 1001 121      126 5月  27 16:35 frpc.ini		# 客户端简易配置文件
-rwxr-xr-x 1 1001 121 14032896 5月  27 16:31 frps		# 服务端程序
-rw-r--r-- 1 1001 121     5560 5月  27 16:35 frps_full.ini		# 服务端完整配置文件
-rw-r--r-- 1 1001 121       26 5月  27 16:35 frps.ini		# 服务端简易配置文件
-rw-r--r-- 1 1001 121    11358 5月  27 16:35 LICENSE

2、修改配置文件

服务端（外网服务器）

[root@localhost frp_0.43.0_linux_amd64]# vim frps.ini

[common]
bind_port = 7000	# 该进程在服务器所占的端口
vhost_http_port = 8080	# 访问的外网服务器的端口

[root@localhost frp_0.43.0_linux_amd64]# ./frps -c ./frps.ini		# 以简易配置文件启动外网服务端

[root@localhost frp_0.43.0_linux_amd64]# ss -ntulp | grep 7000          # 查询该进程是否启动
tcp    LISTEN    0    128    [::]:7000    [::]:*    users:(("frps",pid=10883,fd=3))

客户端（内网服务器）

[root@localhost frp_0.43.0_linux_amd64]# vim frpc.ini

[common]
server_addr = 47.106.xxx.xxx	# 外网服务器ip
server_port = 7000	# 服务端的frps端口
[web]
type = http
local_port = 8080	# 本地服务端口（jenkins端口）
custom_domains = 47.106.xxx.xxx	   # 解析到公网IP上的域名，这里没有添加解析记录，所以直接用ip

[root@localhost frp_0.43.0_linux_amd64]# ./frpc -c ./frpc.ini		# 以简易配置文件启动内网客户端

这时候我们的客户端jenkins服务8080端口已经和外网服务端的8080端口绑定。访问外网服务器8080端口就可以访问到我们内网jenkins服务。那么webhook地址就变为了：

http://外网ip:8080/generic-webhook-trigger/invoke?token=123456abc

此时该webhook地址就可以放入到阿里云code的webhook里面，当我们push代码到release分支的时候，就会触发该流水线构建。

3、后台运行frp

我们的客户端和服务端运行了frpc和frps，那我们就不能关闭该终端了，关掉的话，服务也会关掉。因此为了方便管理和运行，可以编辑service文件：

a、编辑服务端service文件（外网服务器）
[root@localhost ~]# vim /lib/systemd/system/frps.service

[Unit]
Description=frps service
After=network.target syslog.target
Wants=network.target
[Service]
Type=simple
#启动服务的命令（此处写你的frps的实际安装目录）
ExecStart=/root/frp_0.43.0_linux_amd64/frps -c /root/frp_0.43.0_linux_amd64//frps.ini
[Install]
WantedBy=multi-user.target
b、编辑客户端service文件（内网服务器）
[root@localhost ~]# vim /lib/systemd/system/frpc.service

[Unit]
Description=frpc service
After=network.target syslog.target
Wants=network.target
[Service]
Type=simple
#启动服务的命令（此处写你的frpc的实际安装目录）
ExecStart=/root/frp_0.43.0_linux_amd64/frpc -c /root/frp_0.43.0_linux_amd64/frpc.ini
[Install]
WantedBy=multi-user.target
c、服务端管理命令
systemctl start frps		# 启动frps
systemctl enable frps		# 再打开自启动
systemctl  disable frps		# 关闭开机自启动
systemctl restart frps		# 重启应用
systemctl stop frps		# 停止应用
systemctl status frps		# 查看应用的日志
d、客户端管理命令
systemctl start frpc		# 启动frpc
systemctl enable frpc		# 再打开自启动
systemctl  disable frpc		# 关闭开机自启动
systemctl restart frpc		# 重启应用
systemctl stop frpc		# 停止应用
systemctl status frpc		# 查看应用的日志

使用这种方法关闭终端就不会导致服务关闭。

最后

到这里就全部实现push到代码库release分支的时候，jenkins自动拉取代码，自动打包，自动部署到阿里云oss。本文描述的的是我实现的方法，算是实现功能的基本操作，并未过多给与各选项解释，具体含义可以自行了解，有何错误和不足也欢迎指出。
