基本概念

事务

是一组SQL语句组成的程序执行单元，它需要满足ACID特性

DBMS数据模型

网状模型：每个节点之间是多对多的关系。

层次模型：一对多关系。

关系模型：所有的数据都是一张二维表，无论实体还是关系。

SQL语言

1974年提出

结构化查询语言

关键技术

一条SQL的生命周期

Parser语法解析器解析SQL，生成一个语法树AST，给到优化器生成Plan，告诉Executor执行器到底怎么执行，从文件中读写数据、写入日志。

Parser, Optimizer, Executor 都是SQL引擎

DataFile， Log File 都是事务引擎

SQL引擎

Parser

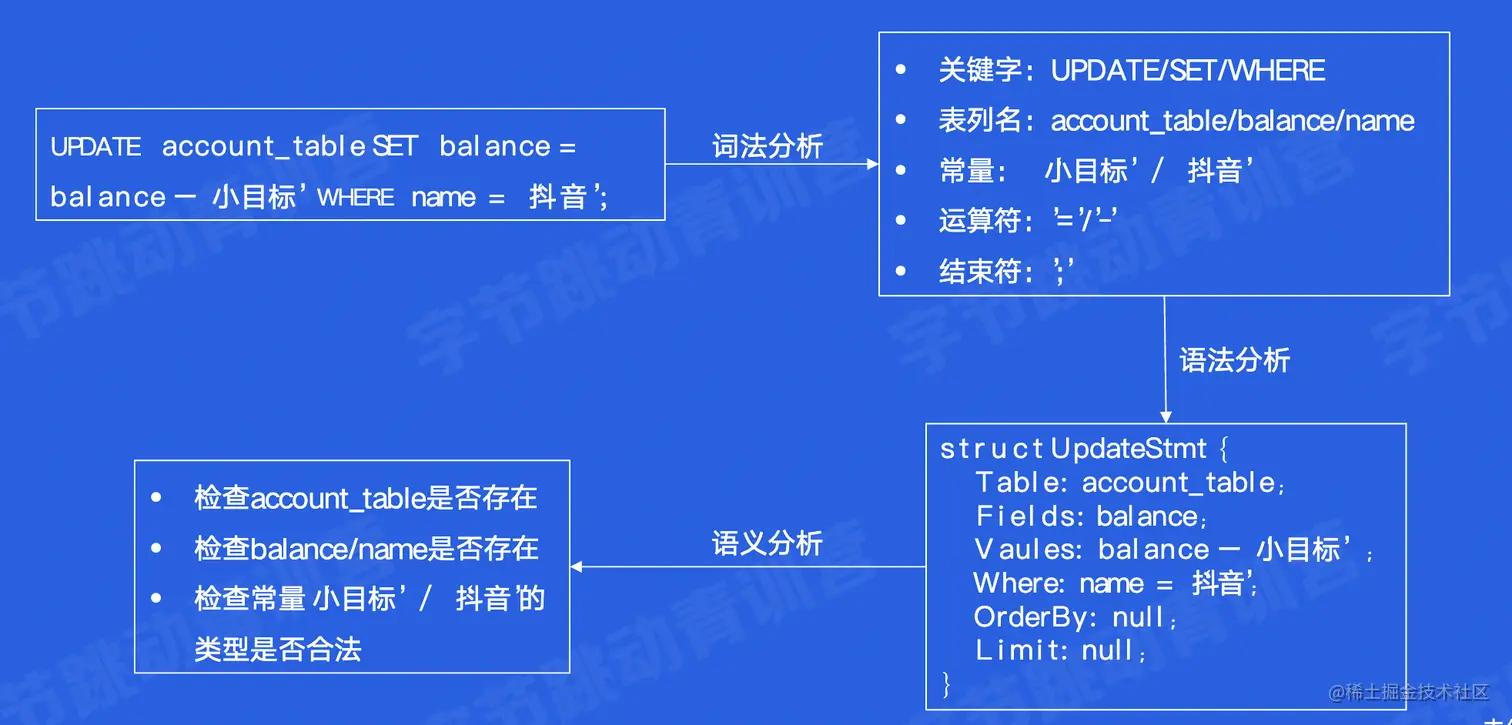

一般分为词法分析、语法分析、语义分析等步骤

Optimizer

为什么需要优化器？

在可能的路径中，选择一个最优的路径。

一般先做一些条件化简，然后用基于代价的优化器。

基于规则的优化器（RBO Rule Base Optimizer）

• 条件化简
• 表连接优化

• • 总是小表先进行连接

• Scan 优化

• • 唯一索引
  • 普通索引
  • 全表搜索

基于代价的优化器（CBO Cost Base Optimizer）

一个查询有多种执行方案，CBO会选择其中代价最低的方案去真正的执行。

什么是代价？时间（最主要）、IO、CPU、NET、MEM

不仅要考虑单点时间，往往要考虑分布式时延最低。

Executor

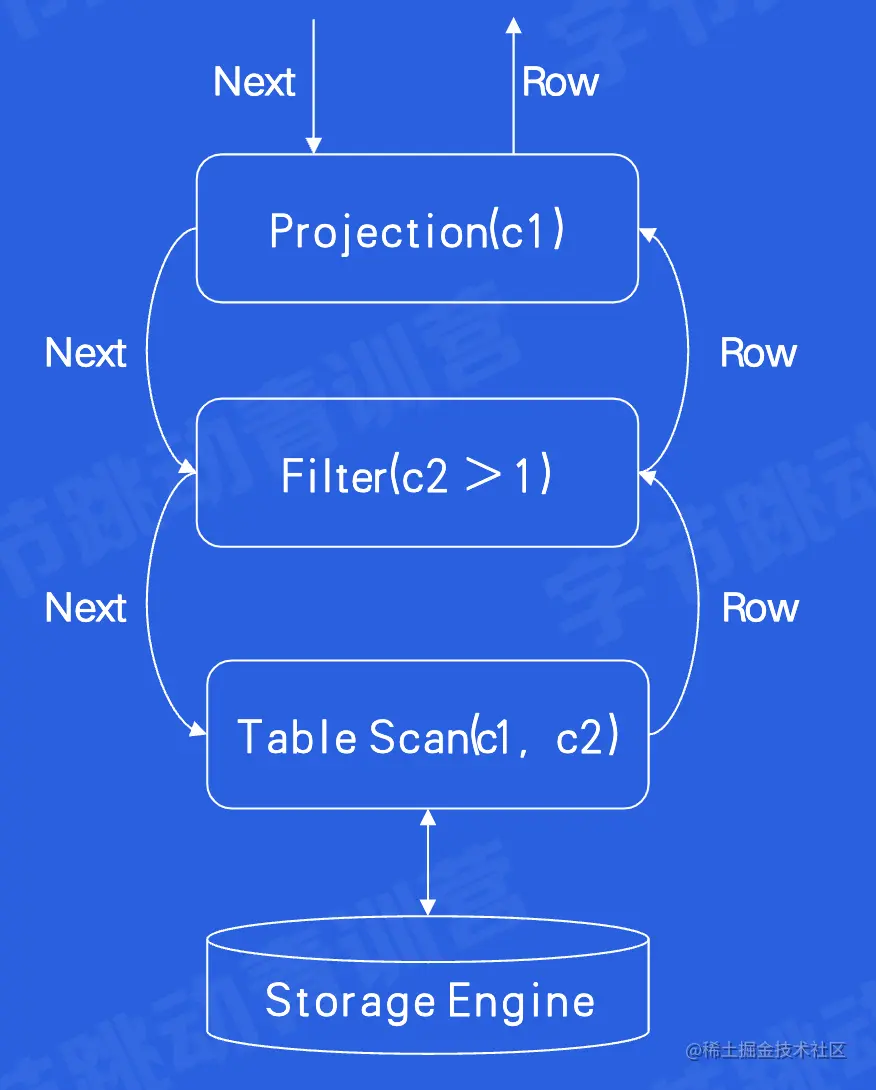

火山模型

查询树投影、过滤、请求，函数栈一层一层往下调用，数据是一层一层网上返回。

每个Operator调用Next操作，访问下层Opertor，获得下层Operator返回的一行数据。经过计算，返回结果给上一层。

优点：每个「算子」独立抽象实现，互相之间没有耦合，逻辑结构简单

缺点：每计算一条数据有多次函数调用开销，导致CPU效率不高。

向量化

和火山模型类似，但是每次返回的不再是一行数据，而是一批数据，计算完成后向上层算子返回一个Batch。

优点：函数调用次数降低为1/N，CPU cache命中率更高，可以利用CPU提供的SIMD(signle instruction multi data)机制

编译执行

用户SQL千变万化，不可能说穷举用户的所有SQL，给每一个SQL都预先写好一个函数。

将所有的操作封装到一个函数里，函数调用的代价大大降低。

存储引擎

InnoDB

分为两部分：内存中的结构和磁盘中的结构。

内存中结构主要是Buffer Pool，每次写入之前是先放到Buffer Pool中再进行写入操作的。

磁盘结构中东西很多，首先是System Tablespace 系统表空间，数据库使用要存储很多元数据，create table 叫什么，有什么索引，都是元信息。

Gerneral Tablespaces 存表数据的地方。

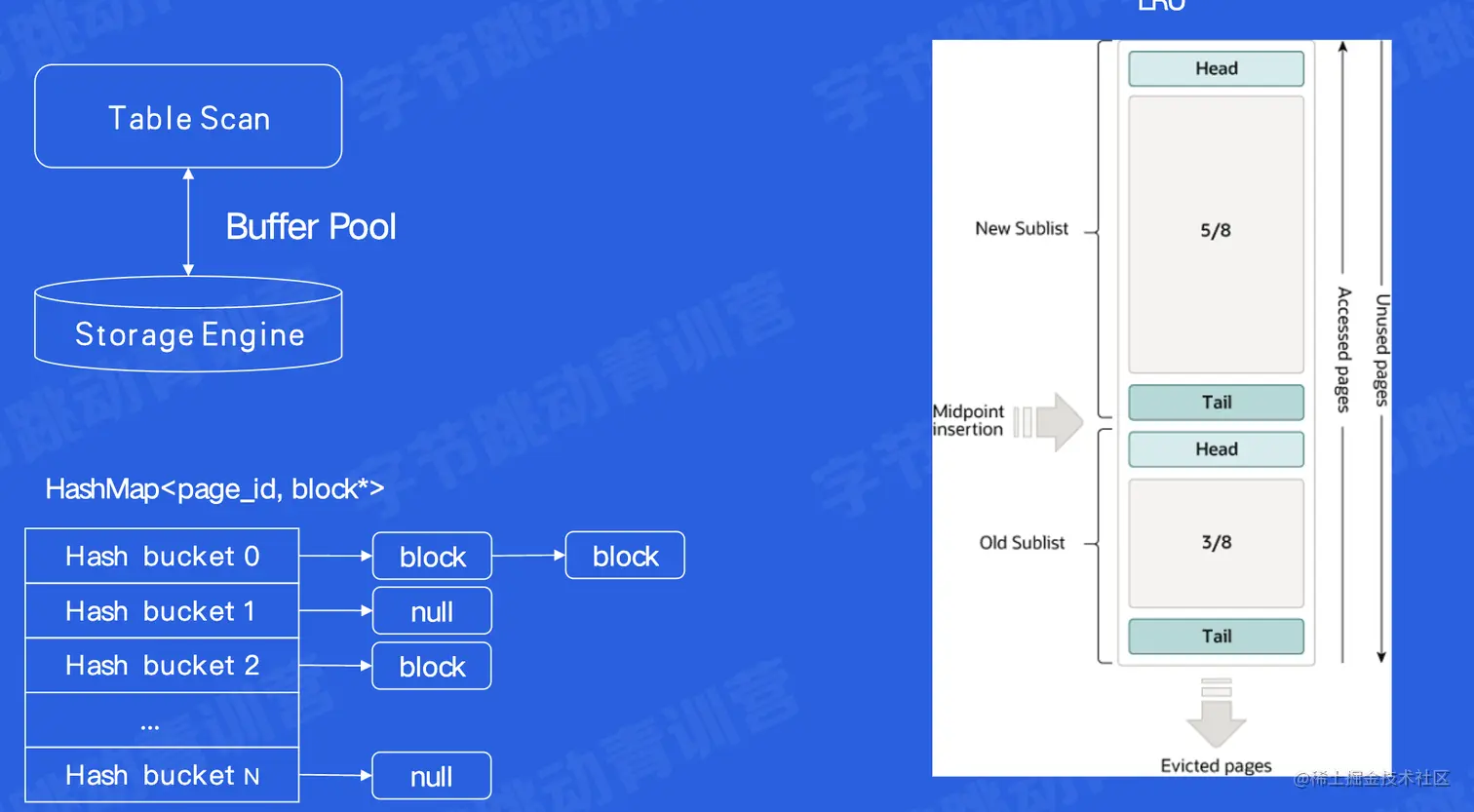

Buffer Pool

每个页面16k大小的内存空间

LRU机制：磁盘数据比内存远大，当访问数据时，内存数据肯定不足，需要从磁盘获取数据，放不下的话，就要淘汰的机制。把最常使用的数据留下来，很少使用的数据淘汰。管理内存空间。

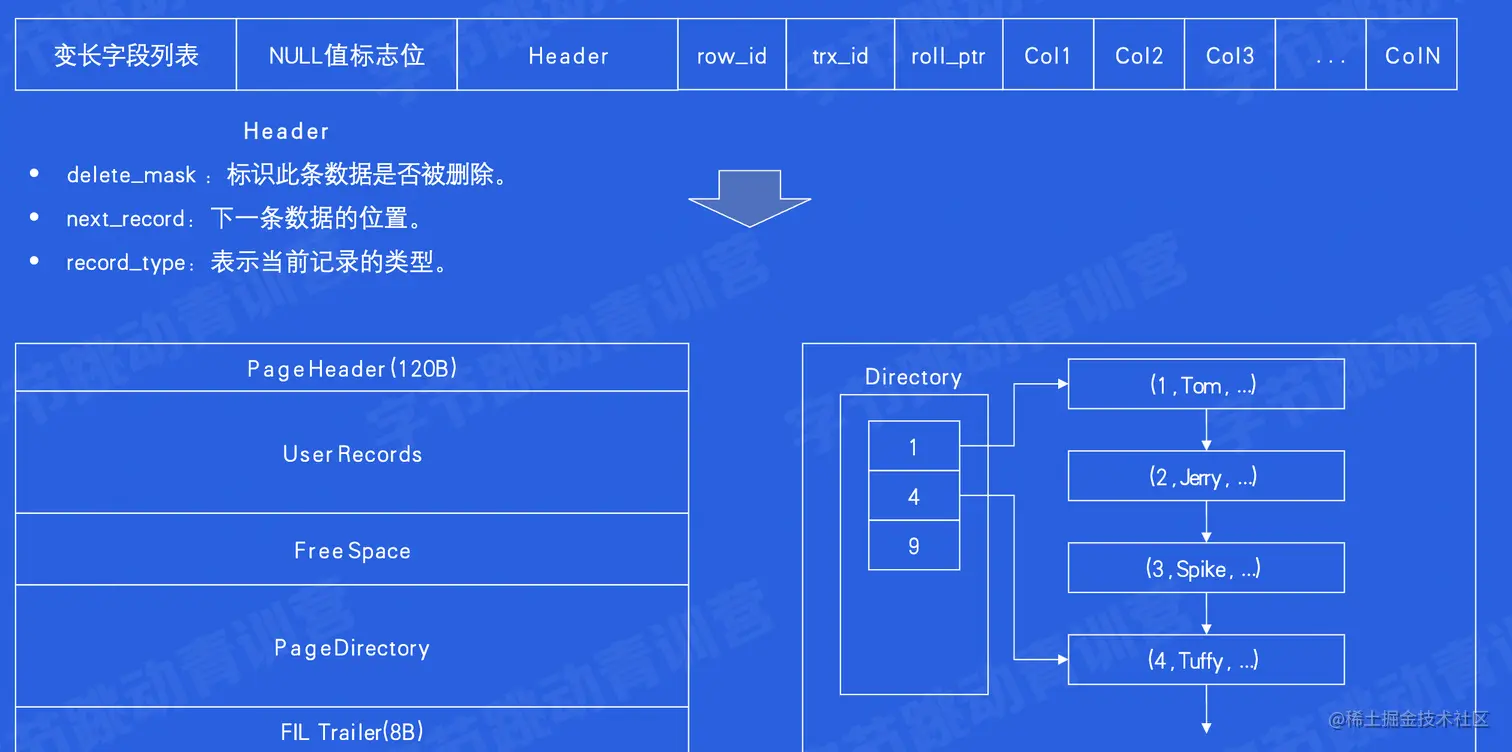

Page

大小16K，在磁盘存储是按Page存储的

右下查找数据：二分查找+ 小的遍历

B+ tree 数据结构查找索引

页面中：

页目录中使用二分法快速定位到对应的槽，然后再遍历该槽对应分组中的记录即可快速找到指定的记录。

从根到叶的遍历：

中间节点存储。中间加点中是一个双向链表，如果是范围查询，可以很方便地进行遍历操作，获取范围数据。

\

事务引擎

Atomicity 与 Undo Log

如何将数据库回退到修改之间的状态？

Undo Log 实现

Undo Log 是「逻辑日志」，记录的是数据的增量变化。利用Undo Log可以进行事务回滚，从而保证事务的「原子性」。同时也实现了「多版本并发控制」（MVCC），解决读写冲突和一致性读的问题。

实现类似于执行sql的反义词。

Isolation 与 锁

如果两个操作同时进行，发生冲突怎么办？

读读：Share Lock 加共享锁

写写：Exclusive Lock 排他锁

读写：Share Lock Exclusive Lock

Isolation 与 MVCC

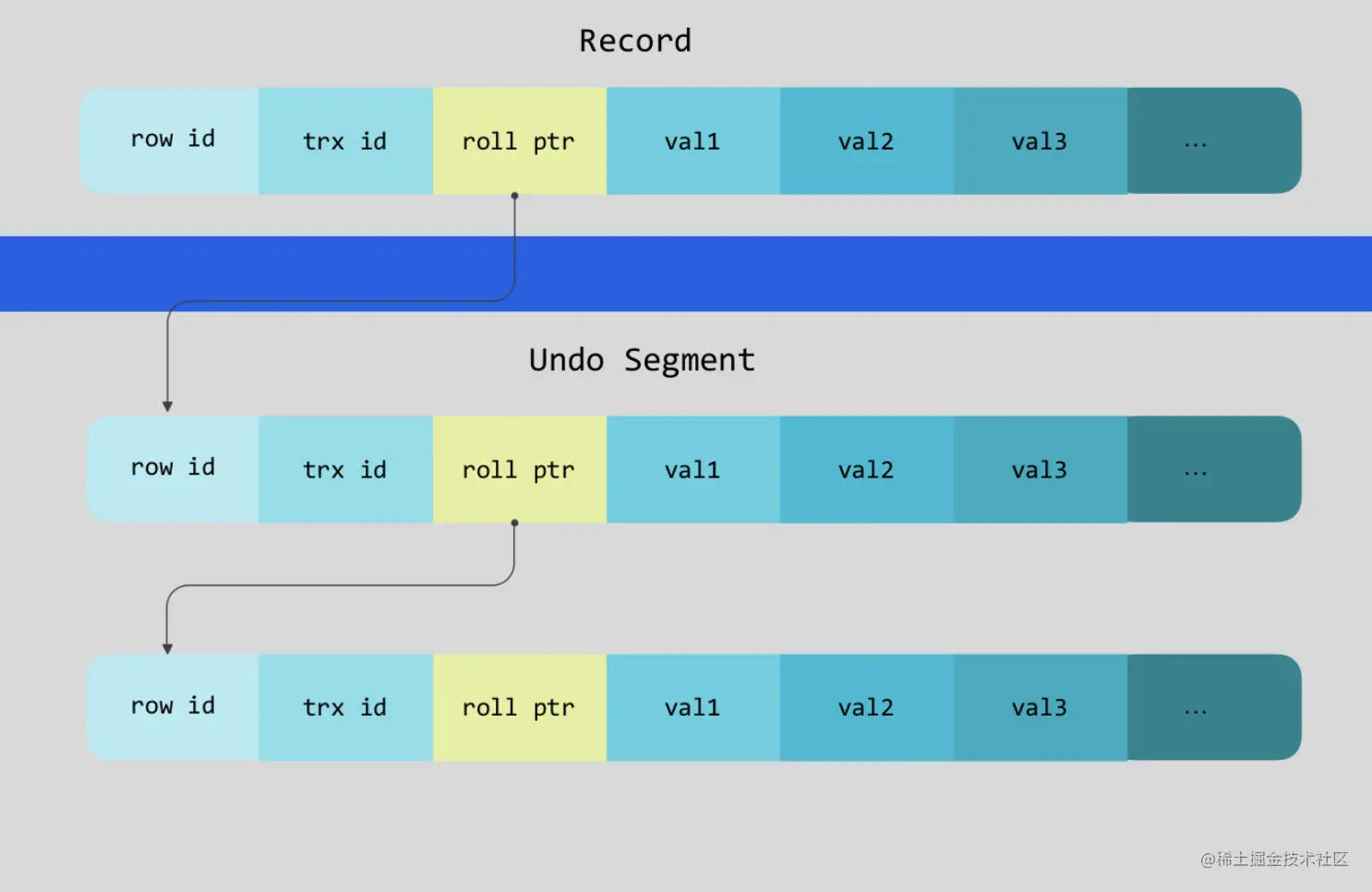

数据的多版本

通过数据的roll ptr属性形成一个链表，便于查询上一个版本，使得读写互不阻塞。

MVCC的意义：

• 读写互不阻塞
• 降低死锁概率
• 实现一致性读

Durability 与 Redo Log

怎么保证事务结束后，对数据的修改永久的保存？

方案一：事务提交前Page写入disk

问题：

随机IO：随机写数据需要随机访问磁盘，代价很大；

写放大：数据可能只有10几个字节，但要写这个页面的数据（16KB）

方案二：WAL （Write-ahead logging）

redo log 是物理日志，记录的是页面的变化，作用是保证事务持久化。提交事务前一定要把日志写了。如果故障，重启后根据redo log重做。

企业实践

红包雨：

难点：流量大、流量突增、稳定性

大流量 - sharding

问题背景：

• 单节点写容易成为瓶颈
• 单机数据容量上限

解决方案：

• 业务数据进行水平拆分

• 代理层进行分片路由

实施效果：

• 数据库写入性能线性扩展
• 数据库容量线性扩展

流量突增 - 扩容

问题背景：

• 活动流量上涨
• 集群性能不满足要求

解决方案：

• 扩容DB物理节点数量
• 利用影子表进行压测

流量突增 - 代理连接池

问题背景：

• 突增流量导致大量建联
• 大量建联导致负载变大，延时上升，可能导致的DB连接被打死

解决方案：

• 业务侧预热连接池
• 代理侧预热连接池
• 代理侧支持连接队列

实施效果：

• 避免DB被突增流量打死
• 避免代理和DB被大量建联打死

稳定性 & 可靠性

3AZ高可用

3A：在3个城市建立3个不同的机房，不同机房之间同过日志同步。

proxy：读写分离，分库分表，限流，流量调度

监控报警：实时监控集群运行状态

HA管理

问题背景：

• db所在机器宕机
• db节点异常宕机

解决方案：

• ha服务监管、切换宕机节点
• 代理支持配置热加载
• 代理自动屏蔽宕机读节点

把机器下线去运维了，代理其他服务器。

\
