什么是架构

• 是有关软件整体结构于组建的抽象描述

• 用于指导软件系统各个方面的设计

• 架构的重要性

  • 地基没打好，大厦容易倒
  • 地基坚实来，大厦才能盖的高
  • 站在巨人的肩膀上也才能看得更远

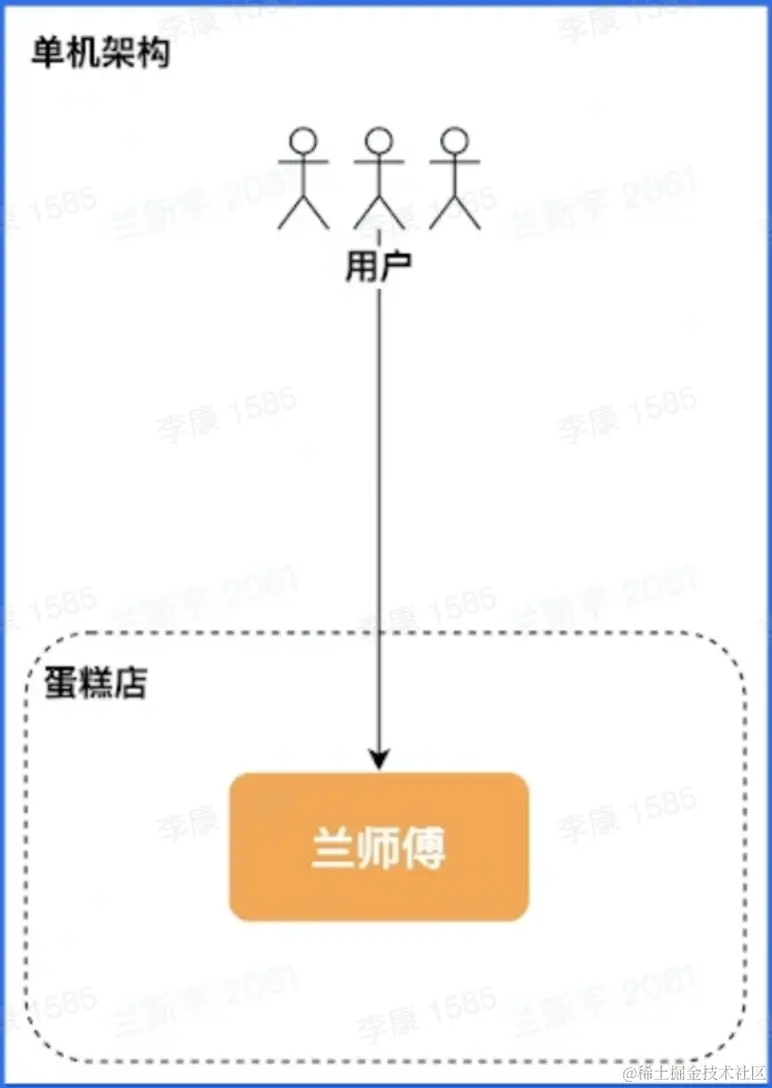

单机架构：

• 简单
• C10K problem（瓶颈）
• 运维需要停服

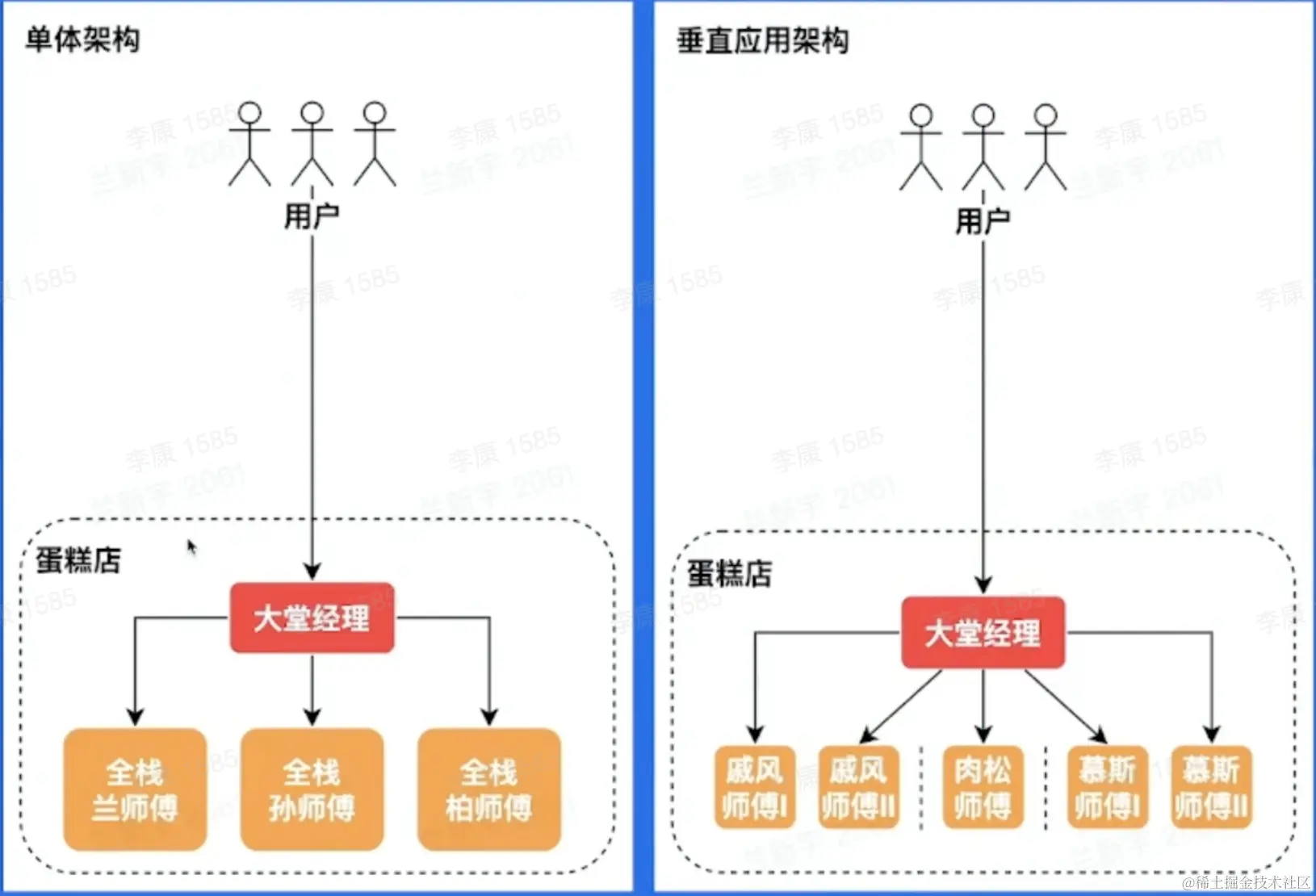

单体架构：分布式部署

垂直应用架构：按应用垂直切分的单体

优点：

• 水平扩容
• 运维不需要停服

问题：

• 职责太多，开发效率降低
• 爆炸半径大

什么是架构-SOA、微服务｜水平切分

什么是架构-小结

架构的演进初衷-像是做蛋糕

• 需求量越来越大，终归需要增加人手
• 越做越复杂，终归要分工合作

架构的演进-就像切蛋糕

• 竖着切：垂直切分（使架构具备横向扩展的能力）
• 横着切：水平切分（使每个模块的独立性增强、耦合性降低）

企业级后端架构的挑战

背景

• 店面怎么买

  • 买
  • 租

• 师傅怎么招

  • 兰师傅全家出马
  • 招培训班出身的

• 是否继续坚持纯手工制作？

• 规模大了之后，工作的重心是什么？

  • 精进蛋糕制作的收益
  • 蛋糕店重点方向梳理&未来规划

云计算

云计算：通过软件自动化管理，提供计算机资源的服务网络，是现代互联网大规模熟悉分析和存储的基石。

基础：

• 虚拟化技术-整租/合租
• 编排方案-业主/租赁平台

架构：

• Iaas（Infrastructure as a Service）

  • 买房子 vs 房屋租赁平台

• Paas（Platform as a Service）

  • 清包 vs 全包

• SaaS（Software as a Service）

  • 从零培训 vs 雇佣培训过的师傅

• FaaS（Function as a Service）

  • 纯手工制作 vs 蛋糕机批量生产

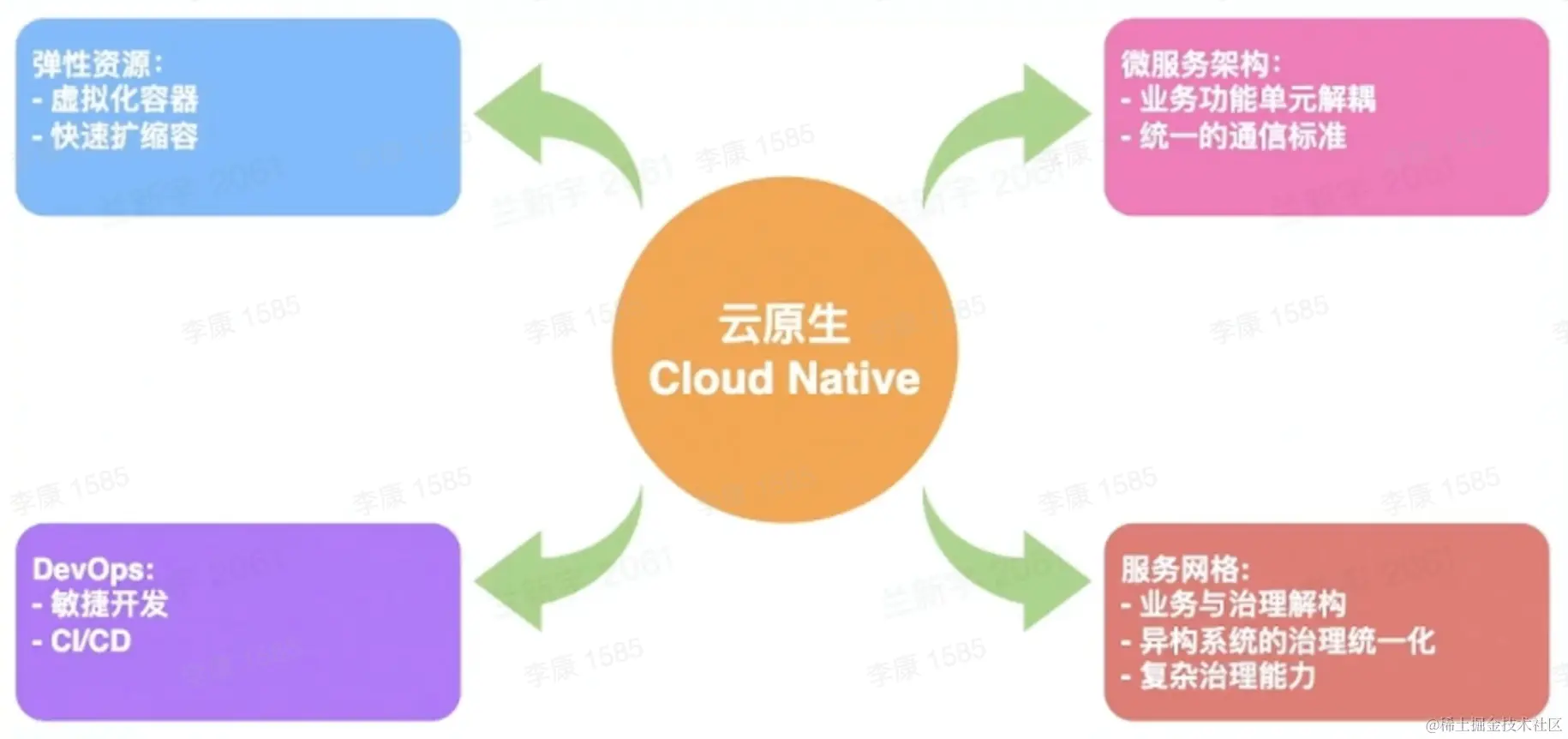

云原生

云原生技术为组织在公有云、私有云、自有云、混合云等新型的动态环境中，构建和运行可弹性扩展的应用提供了可能

弹性计算资源类型：

• 服务资源调度

  • 微服务：和面、雕花
  • 大服务：烤箱

• 计算资源调度

  • 在线：热销榜单
  • 离线：热销榜单更新

• 消息队列

  • 在线：削峰、解耦
  • 离线：大数据分析

弹性存储资源类型：

• 经典

  • 对象：宣传视频
  • 大数据：用户消费记录

• 关系型数据库

  • 收银记录

• 元数据

  • 服务发现：蛋糕店通讯录

• NoSQL

  • KV：来个XX蛋糕

总结：将存储资源当成服务一样

云原生之DevOps

DevOps：是云原生时代软件交付的利器，贯穿整个软件开发周期。结合自动化流程来提高开发、交付效率。

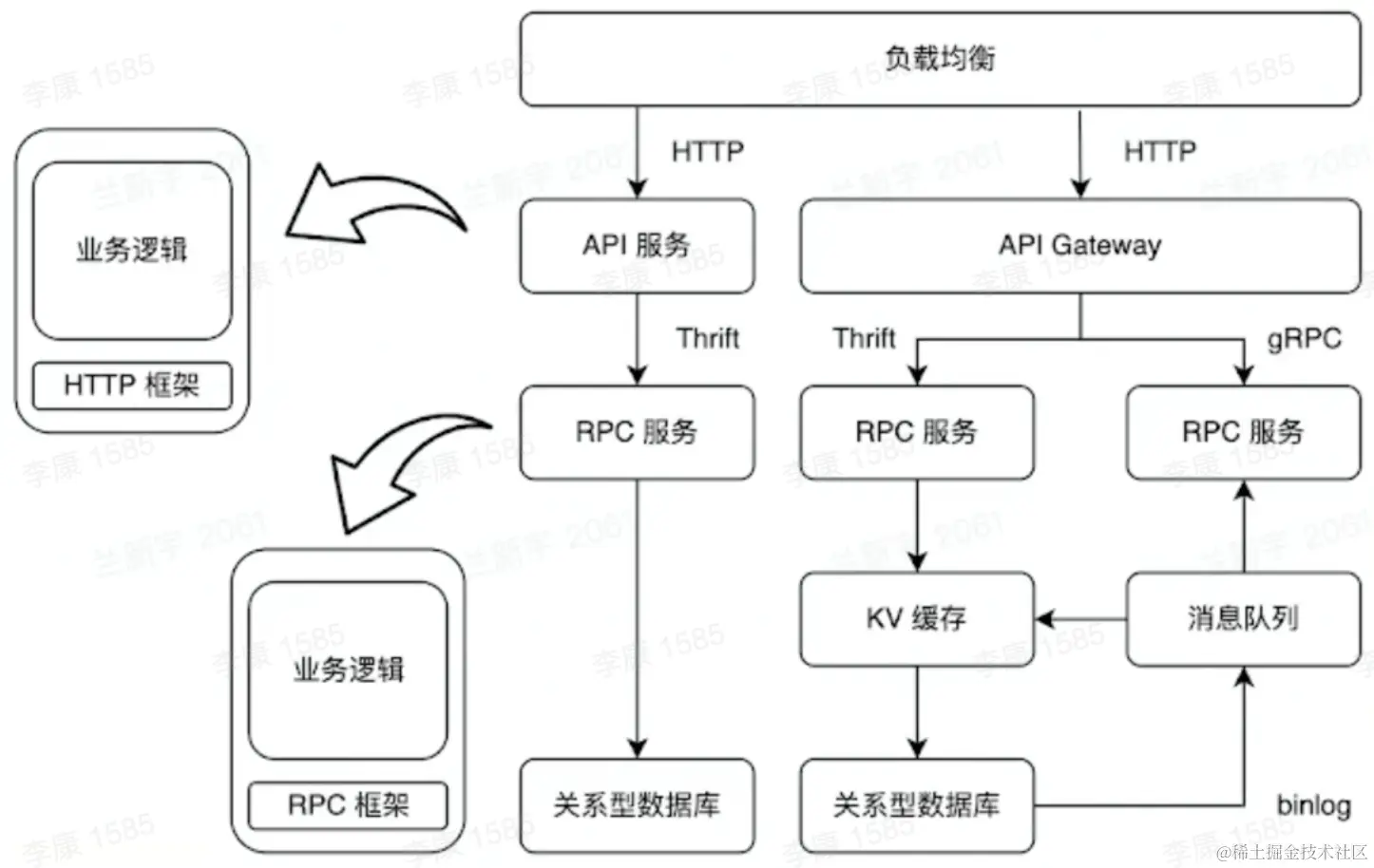

云原生之微服务架构

通行标准：

• HTTP（RESTful API）
• RPC（Thrift，gPRC）

微服务中间件PRC vs HTTP：

• 性能
• 服务治理
• 协议可解释性

云原生场景下，微服务大可不必在业务逻辑中实现符合通信标准的交互逻辑，而是交给框架来做

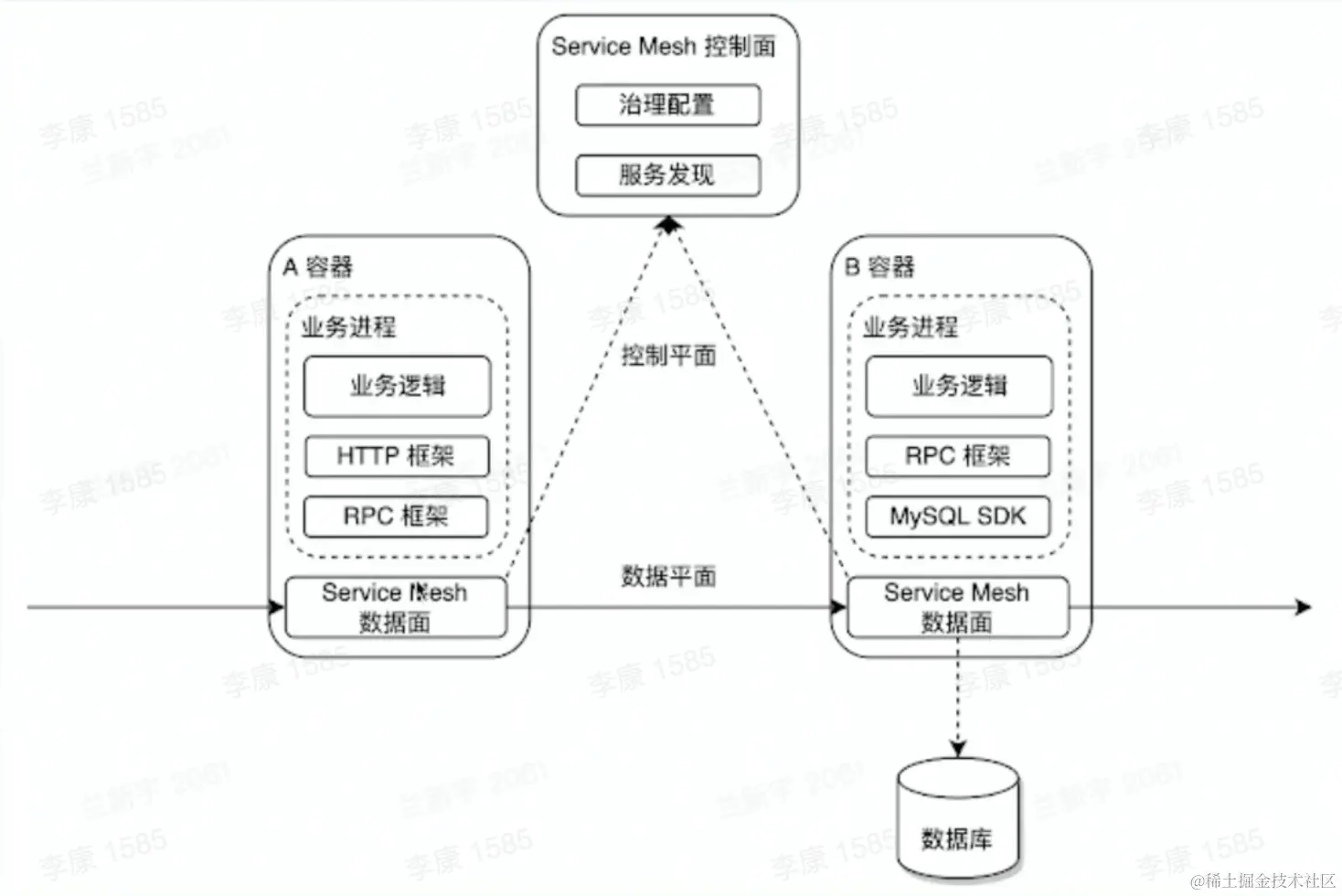

云原生之微服务网格

服务网格：

• 微服务之间通讯的中间层
• 高性能网格代理
• 业务代码与治理解耦

相比较于RPC/HTTOP框架：

• 异构系统治理统一化
• 与业务进程解耦，生命周期易管理

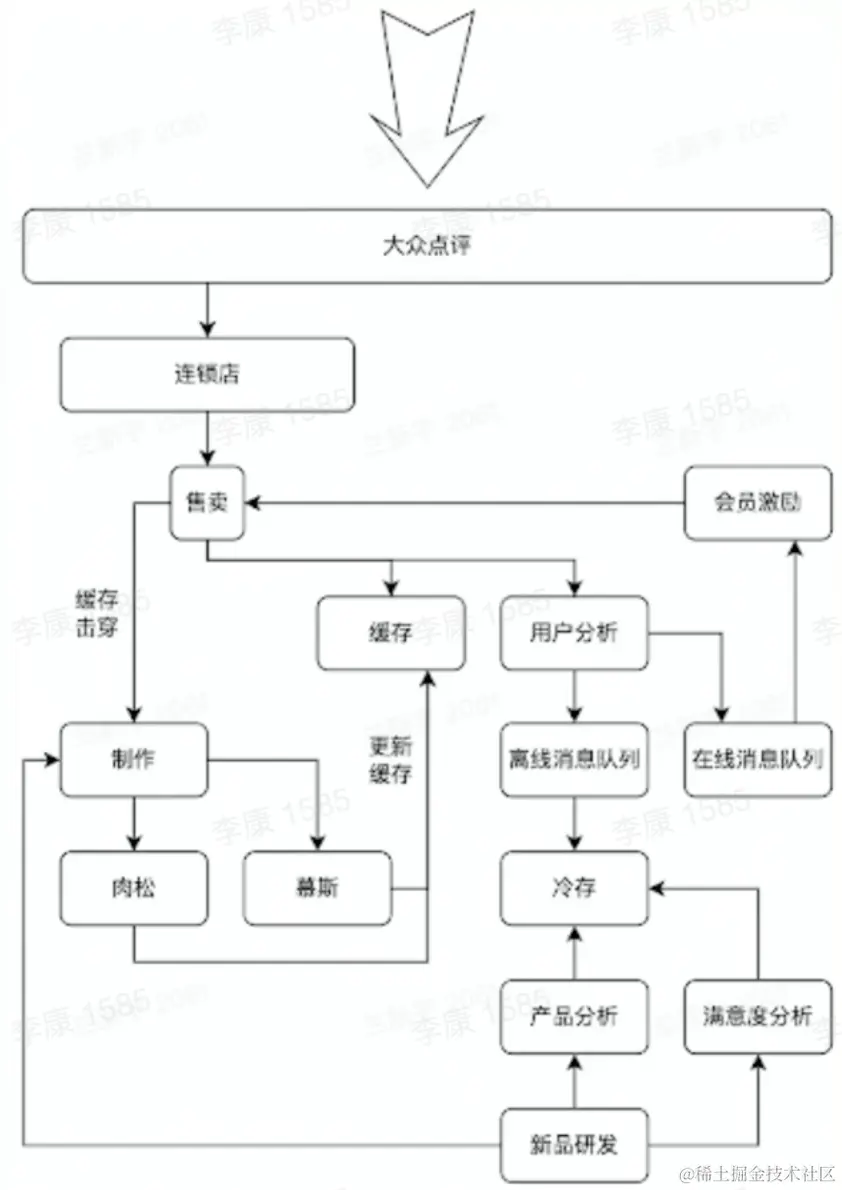

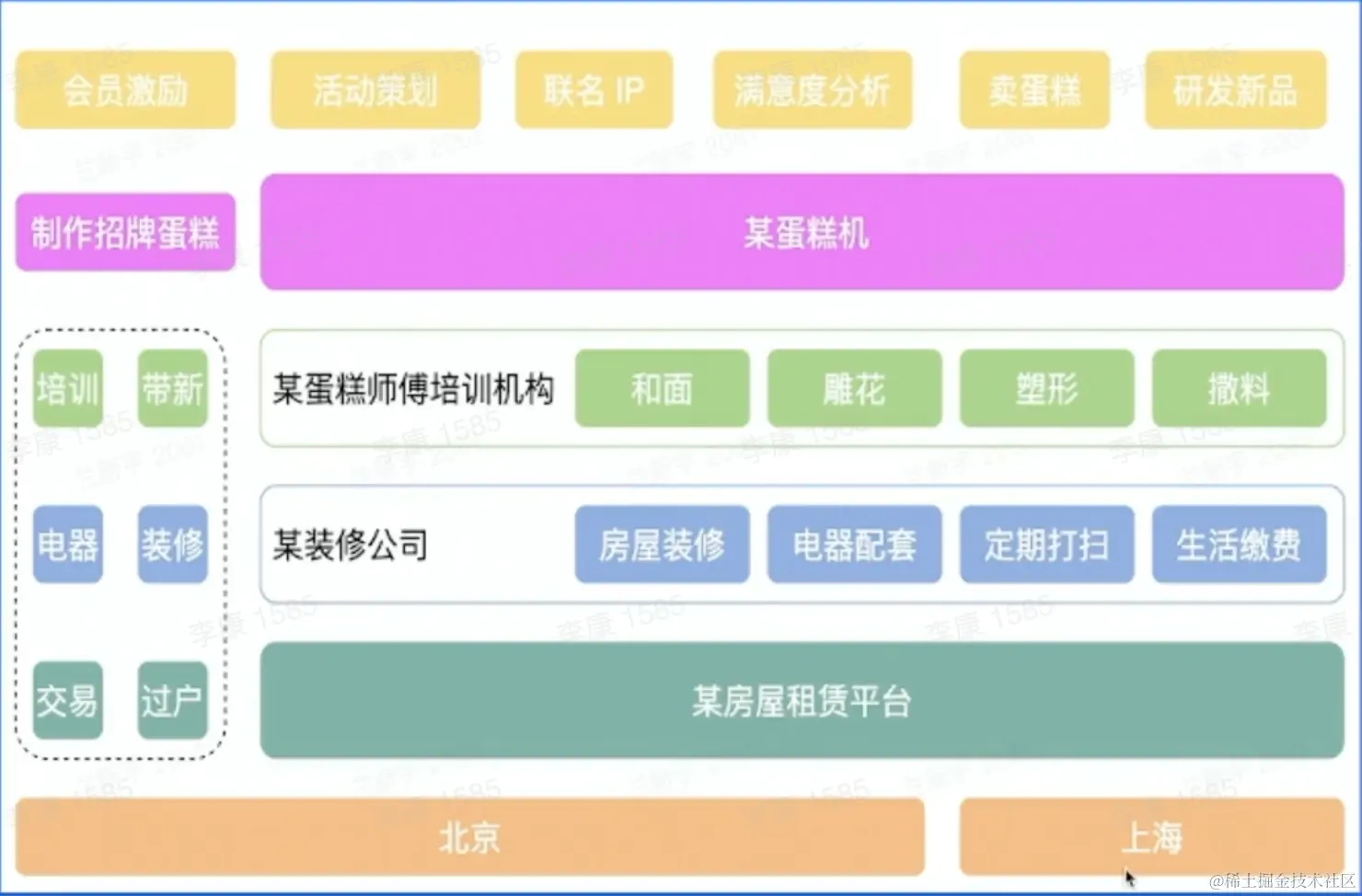

云原生蛋糕店

企业级蛋糕店架构：

• 售卖
• 蛋糕制作
• 会员激励
• 满意度分析
• 研发新品

企业级后端架构实战

问题

挑战：

• 基础设施层面

  • 物理资源有限

    • 机器
    • 带宽

  • 资源利用率受限于部署服务

• 用户层面

  • 网络通信开销较大
  • 网络抖动导致运维成本提高
  • 异构环境下，不同实例资源水位不均

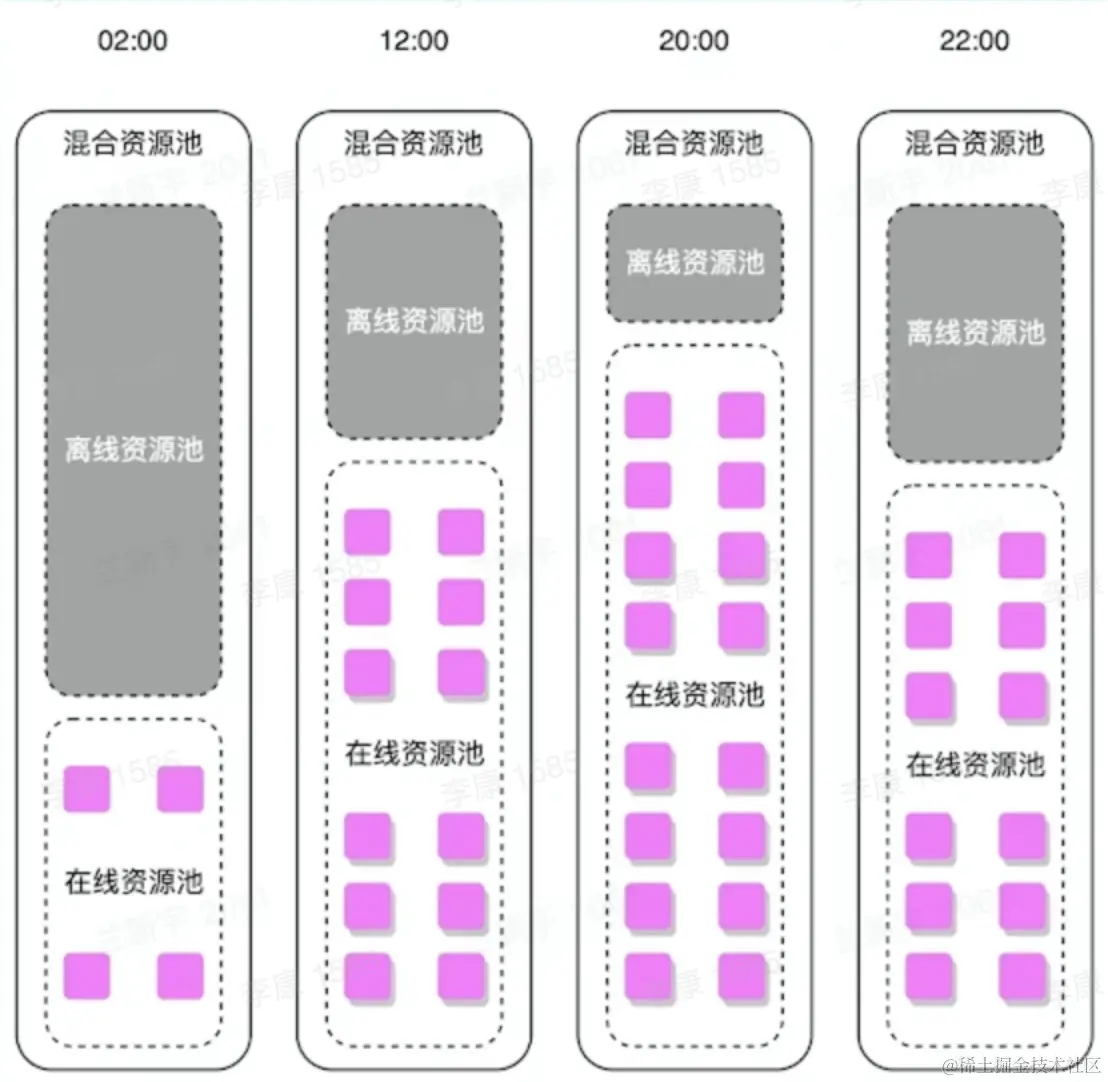

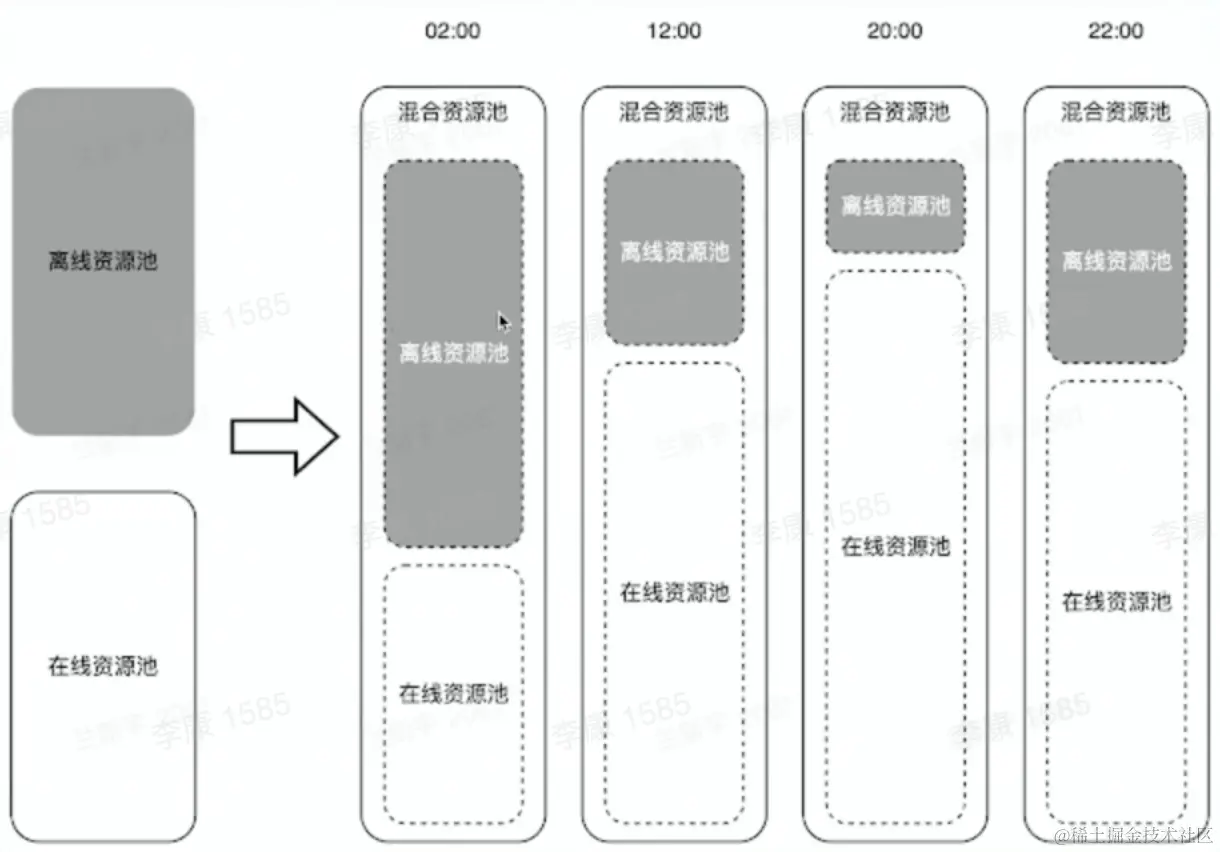

离在线资源并池

核心收益：

• 降低物力资源成本
• 提供更多的弹性资源，增加收入

解决思路：离/在线资源并池

• 在线业务特点

  • IO密集型为主
  • 潮汐性、实时性

• 离线业务的特点

  • 计算密集型占多数
  • 非实时性

自动扩缩容

核心收益：

• 降低业务成本

解决思路：

自动阔缩容

• 利用在线业务潮汐性自动扩缩容

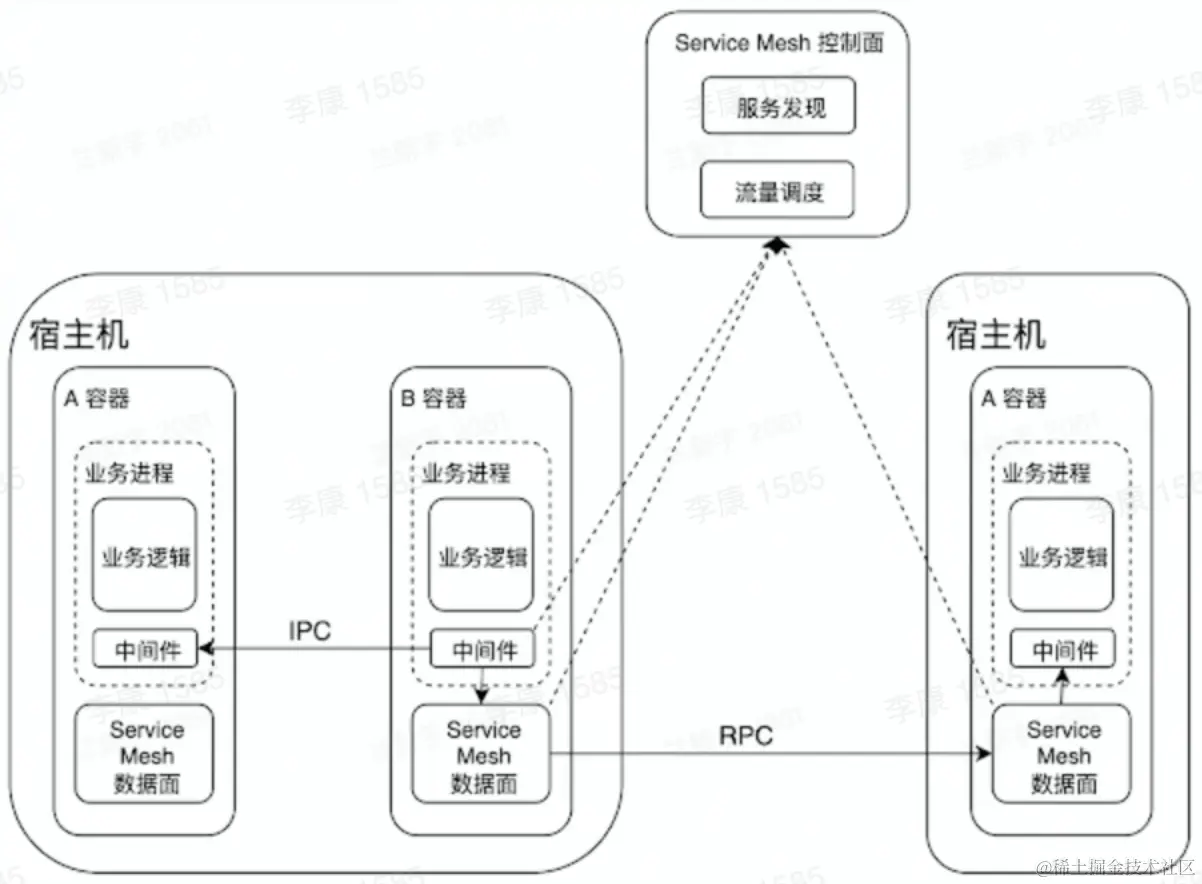

微服务亲和性部署

核心收益：

• 降低业务成本
• 提高服务可用性

解决思路：微服务亲和性部署

• 将满足亲和性条件的容器调度到一台宿主机
• 微服务中间件与服务网格通过共享内存通信
• 服务网格控制面实施灵活、动态的流量调度

流量治理

核心收益：

• 提高微服务调用容灾性
• 容灾
• 进一步提高开发效率、DveOps发挥到极致

解决思路：基于微服务中间件 & 服务网格的流量治理

• 熔断、重试
• 单元化
• 复杂环境（功能、预览）的流量调度

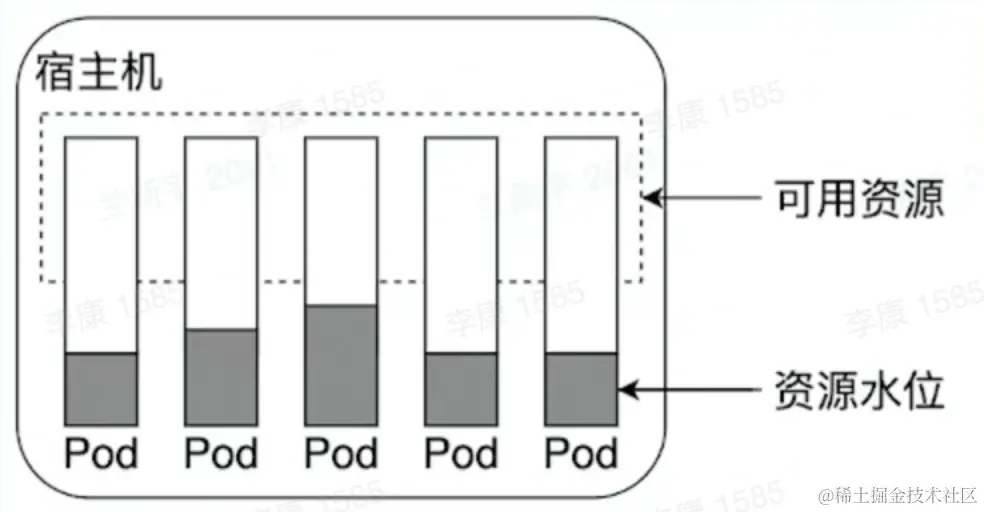

CPU水位负载均衡

核心收益：

• 打平异构环境算力差异
• 为自动扩缩容提供正向输入

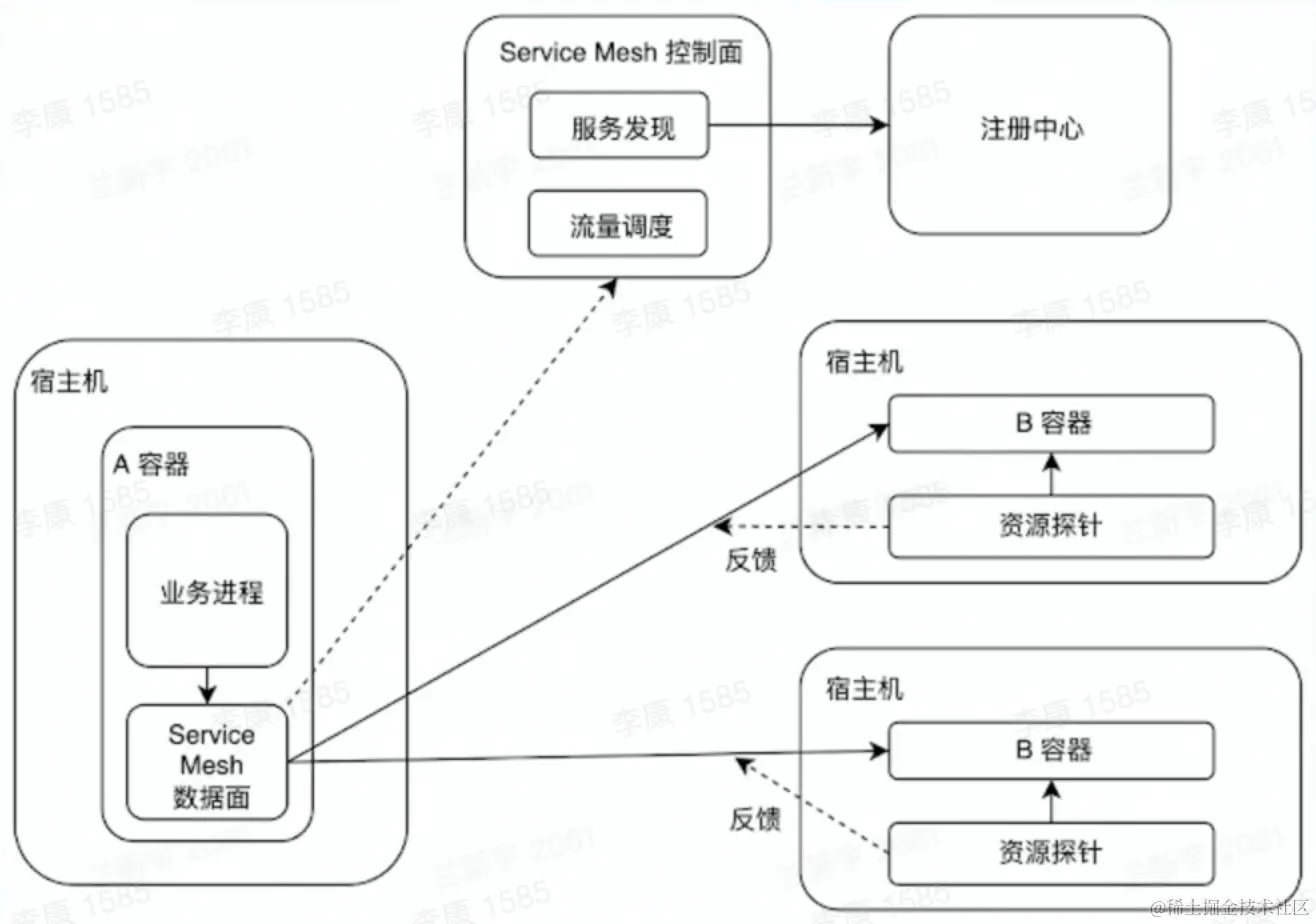

解决思路：CPU水位负载均衡

• IaaS

  • 提供资源探针

• 服务网格

  • 动态负载均衡

问题提炼

输入：

• 服务网格数据面

  • 支持带权重的负载均衡策略

• 注册中心存储了所有容器的权重信息

• 宿主机能提供

  • 容器的资源使用情况
  • 物力资源信息（如CPU型号）

关键点：

• 紧急回滚能力
• 大规模
• 极端场景

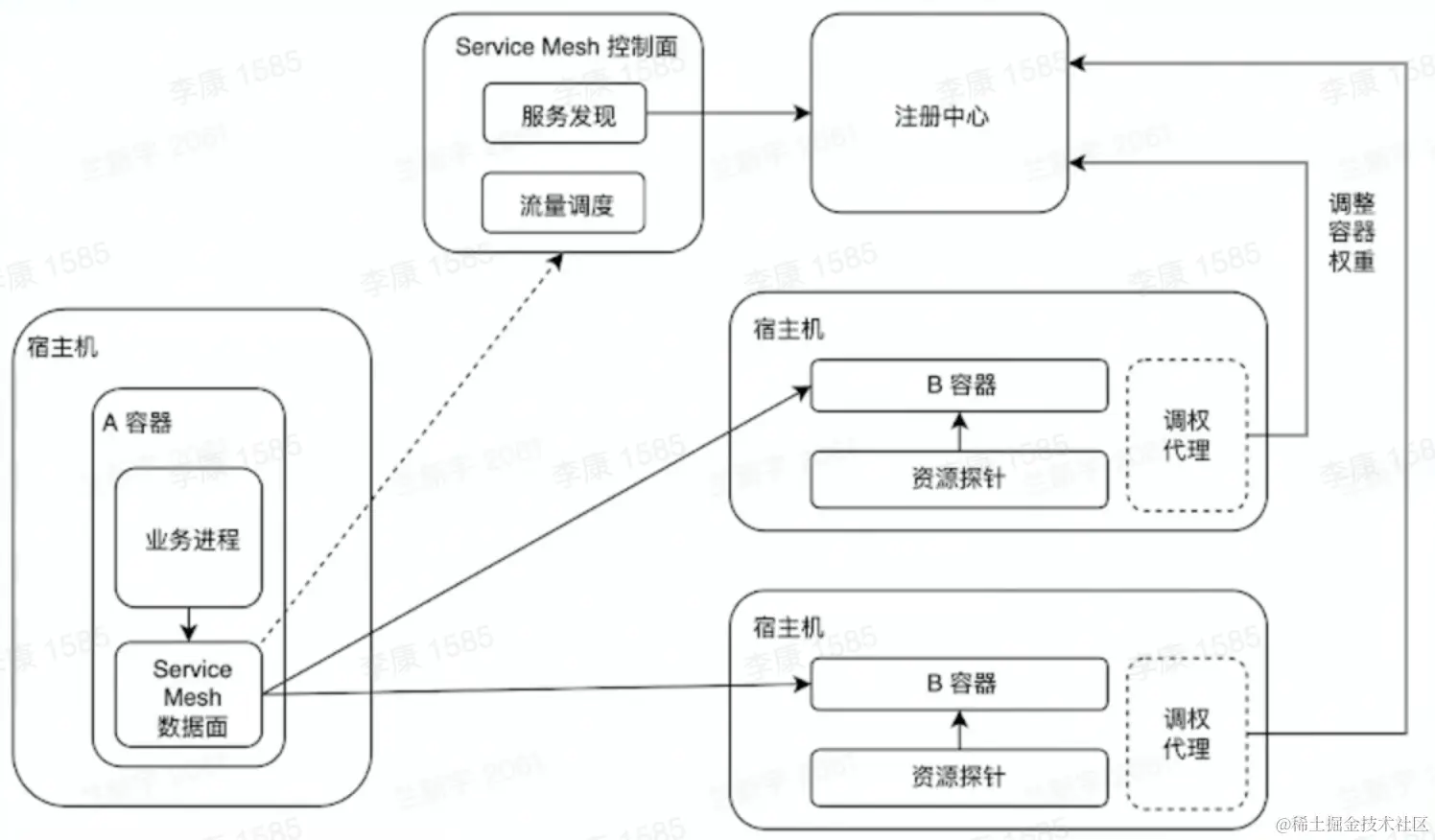

自适应动态权重

方案：

• 采集宿主机物理资源信息
• 调整容器注册的权重

优势：

• 复杂度低
• 完全分布式，可用性高
• 微服务中间件无适配成本

缺点：

• 无紧急回滚能力
• 缺乏运行时自适应能力

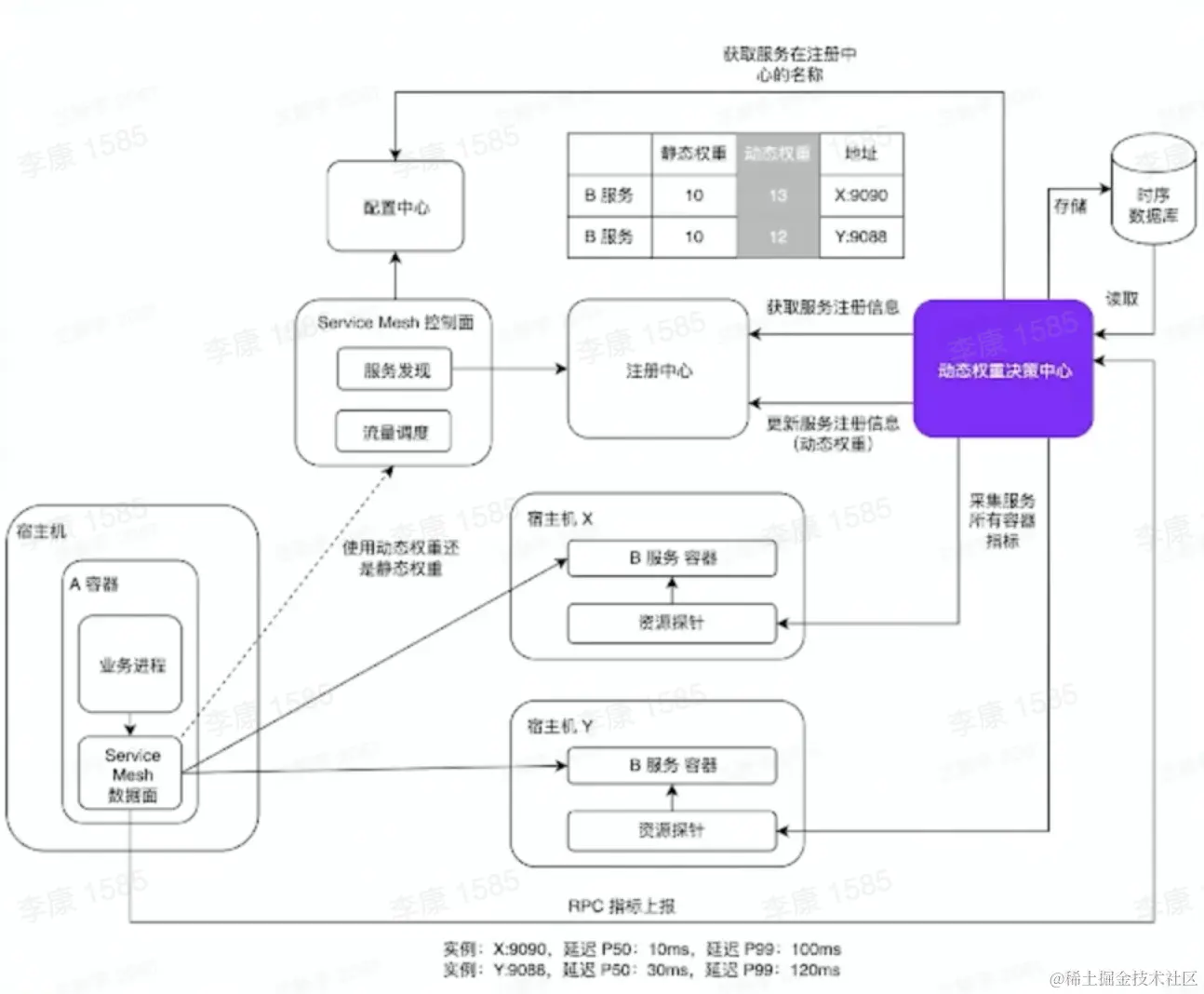

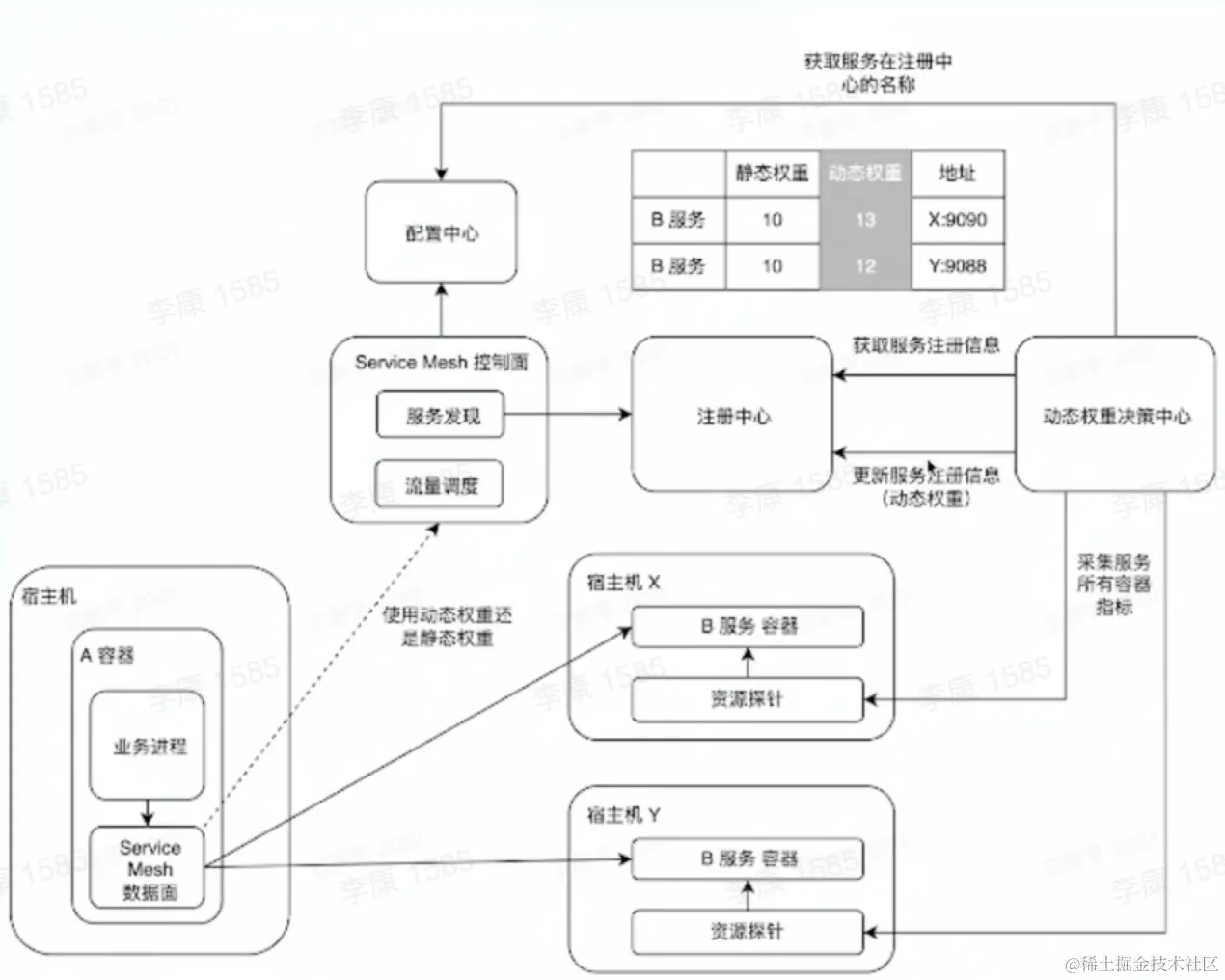

自适应动态权重Alpha

方案：

• 容器动态权重决策中心
• 服务网格的服务发现 & 流量调度能力

演进方向：

• 解决无法紧急回滚的问题
• 运行时权重自适应

缺点：

• 过度流量倾斜可能会有异常情况

自适应动态权重Beta

方案：

• 服务网格上报 RPC 指标

演进方向：

• 极端场景的处理成为可能

缺点：

• 时序数据库压力过大
• 动态权重决策中心职责越来越多，迭代->变更->风险

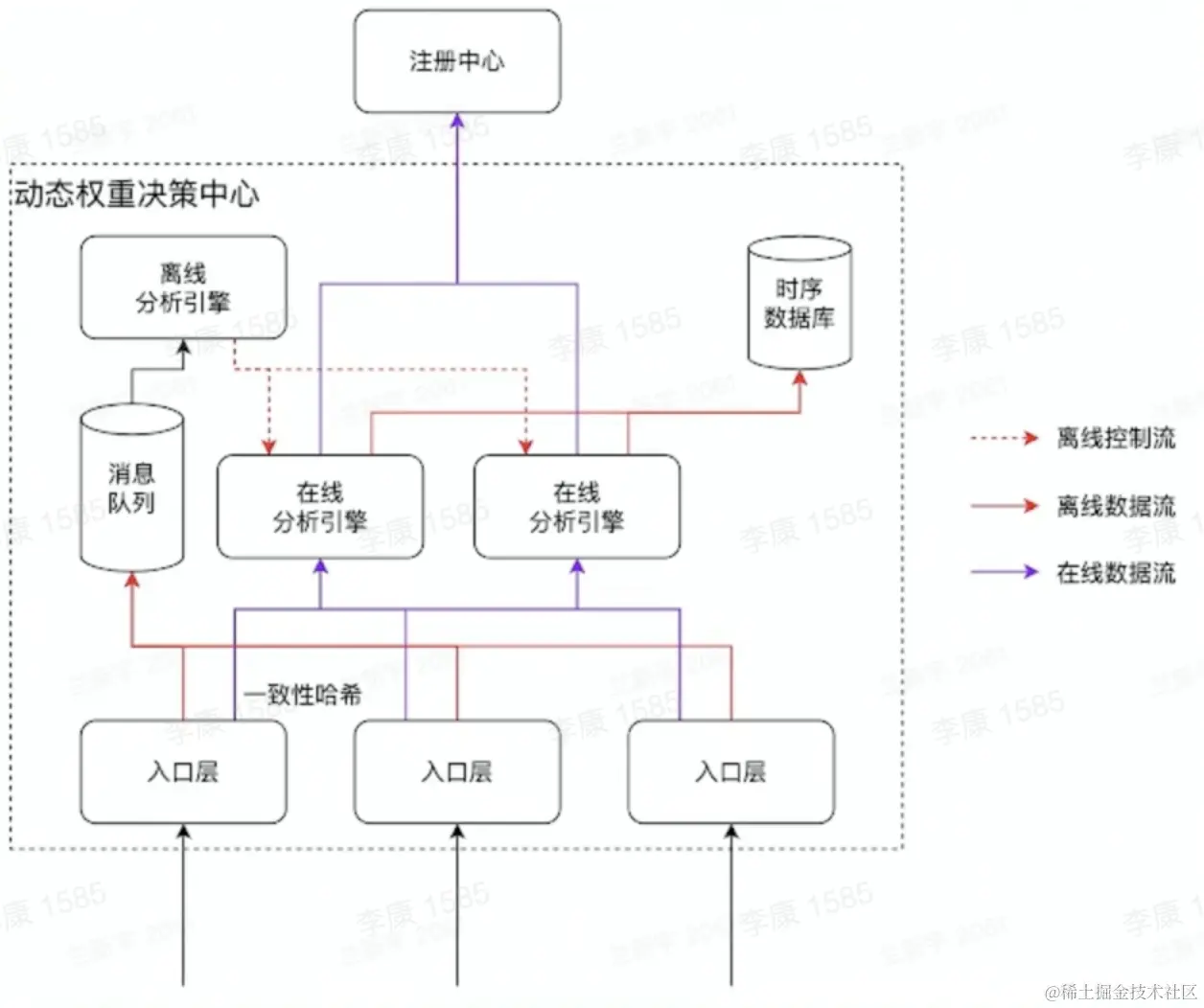

自适应动态权重Release

演进方向：

• 微服务化
• 引入消息队列削峰、解耦
• 离在线链路切分
• 梳理强弱依赖

尾声

1.没有最好的架构，只有最适合的架构

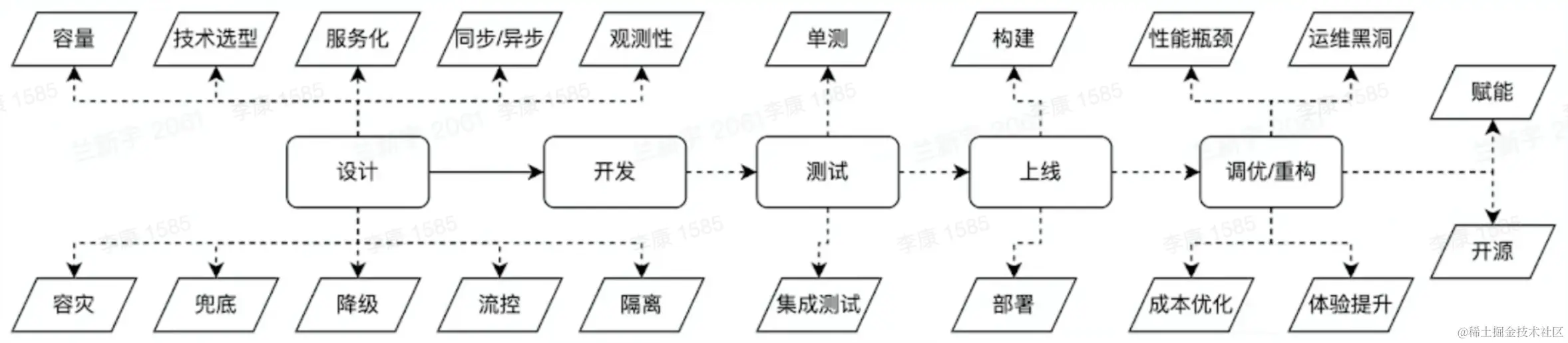

2.如何做架构设计

• 需求先行。弄清楚要解决什么问题
• 业界调研。业界都有哪些解决方案可供参考
• 技术选型。内部/社区都有哪些基础组件
• 异常情况。考虑清楚 xxx不行了怎么办

3.架构与工程师成长

• 技术经理
• 架构师

问题背景

兰师傅蛋糕店也碰到了类似的问题：

• 不同的师傅干活的效率差距较大
• 有些师傅希望多劳多得

问：CPU水位负载均衡，应该如何设计系统？

1.需要哪些输入？

2.设计时需要考虑哪些关键点？

\
