最多使用的索引结构在1970年诞生，此后便“无处不在”，即B树。
类似SSTables，B树保持按K排序的KV对，这可实现高效的KV查找和范围查询。但相似也就这些：B树有很不同的设计理念。
- 之前的日志结构索引将数据库分解为可变大小的段，通常几兆字节或更大，且按顺序写入段
- 而B树将数据库分解成固定大小的块或页，一般为4KB，页是内部读/写的最小单元。这种设计更接近底层硬件，因为磁盘也是固定大小的块排列。
每个页面都能使用地址或位置来标识，这就能让一个页面引用另一个页面，就像指针，不过是指向磁盘而非内存。可使用这些页面引用来构建一个页面树：
某一页被指定为B树根；每当在索引中查找一个K，就从根开始。该页包含若干K和对子页的引用。每个子页负责一段连续范围的K，相邻引用之间的K指明了这些范围之间的边界。

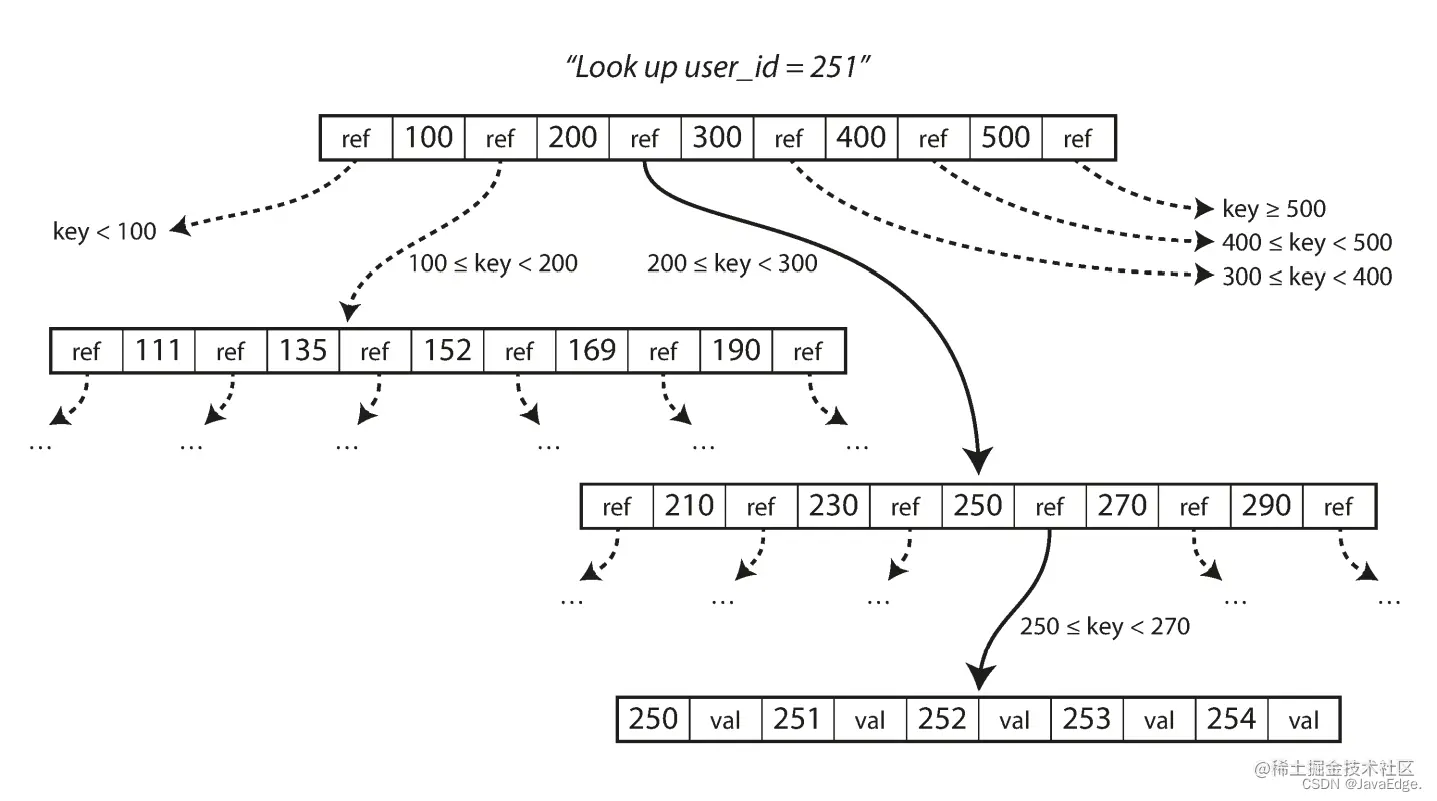

图6正寻找K=251 ，所以需要沿着200300之间的页引用，到达类似的页，它进一步将 200300范围分解成子范围。最后，到达一个包含单个K的页面（叶子页），该页包含:
- 每个内联K的值
- 或包含能找到值的页的引用
B树的一个页所包含的子页引用的数量称为分支因子。图6中，分支因子为6 。实践中，分支因子取决于存储页面引用和范围边界所需的空间总量，通常为几百个。
- 若更新B树中已有K的值，则搜索包含该K的叶子页，更改该页中的值，并将该页写回磁盘（对该页的任何引用仍有效）

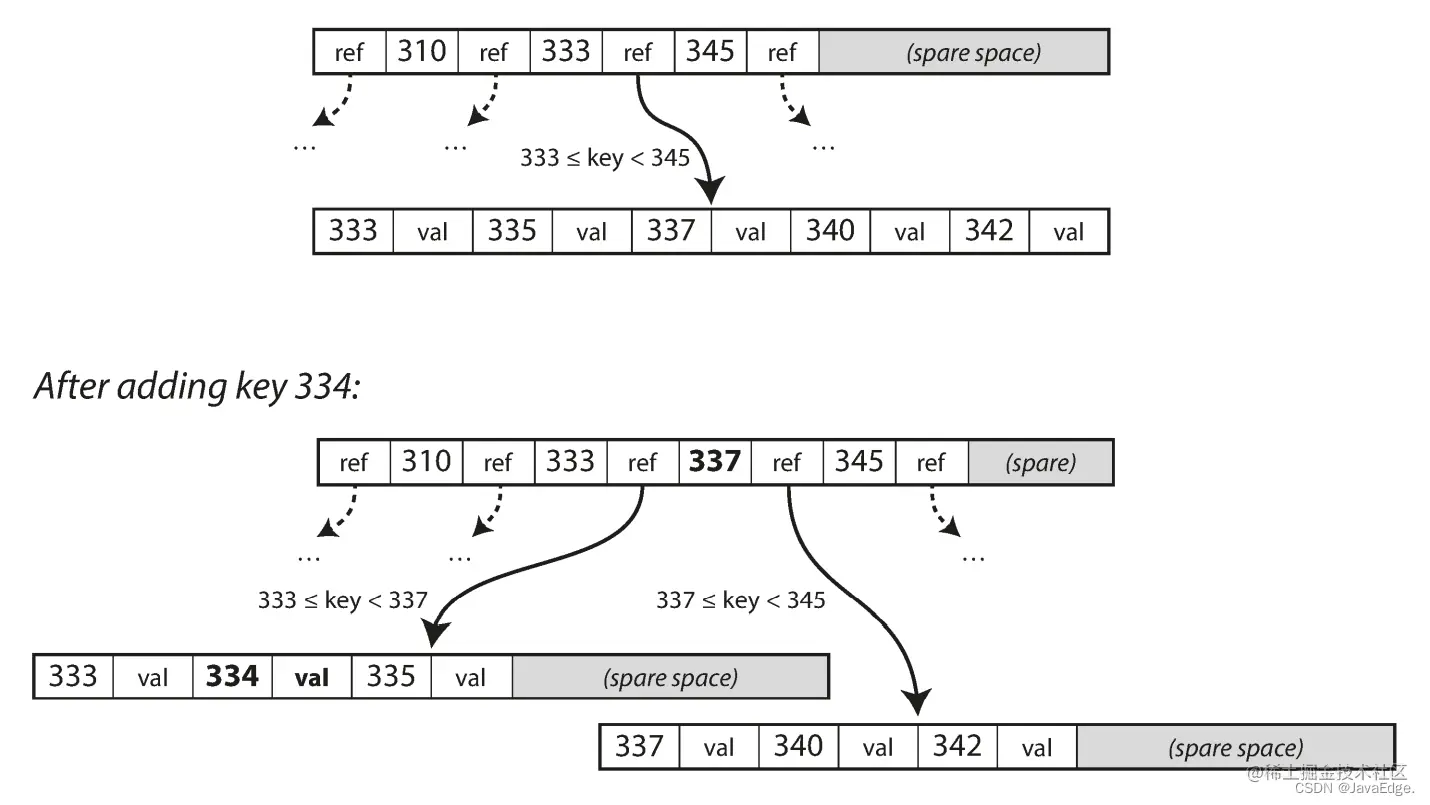

- 若添加一个新K，找到范围包含新K的页，并将其添加到该页。若页已无可用空间保存新K，则将其分成两个半满的页，并更新父页以包含分裂后的新的K范围，如图7：
该算法确保树保持平衡：具有 n 个K的B树总是 O(logn) 深度。大多数DB可放入一个3~4层的B树，所以无需追踪很深的页面层次即可找到所需页面（分支因子为500的4KB页的四级树可存储256TB ）。
让B树更可靠
B树的基本底层写操作是用新数据覆盖磁盘上的旧页。假设覆盖不改变页的磁盘存储位置：即当页被覆盖时，对该页的所有引用保持不变。这与日志结构索引（如LSM树）完全不同，后者仅追加更新文件（并最终删除过时文件），但从不会修改文件。
可认为硬盘上的页覆盖为实际的硬件操作。在磁性硬盘驱动器上，这意味着将磁头先移动到正确位置，然后旋转盘面，最后用新数据覆盖对应扇区。由于SSD必须一次擦除并重写很大的存储芯片块，具体更复杂。
某些操作需覆盖多个不同页。如因为插入导致页溢出而需要页分裂，则得写已拆分的两个页，并覆盖其父页以更新对两个子页的引用，这是个危险操作，因为若数据库在完成部分页写入后崩溃，最终会导致索引破坏（可能有个孤儿页，没有被任何其他页指向）。
为使数据库能从崩溃中恢复，B树一般有个额外的磁盘数据结构：预写日志（WAL, write-ahead-log） （也称为重做日志（redo log） ）。这是个仅支持追加修改的文件，每个B树的修改必须先更新WAL，再修改树的页。当数据库在崩溃后需要恢复时，该日志就能被用来使B树恢复到最近一致的状态。
原地更新页的另一个难点是，若多线程要同时访问B树，则需注意并发控制，否则线程可能会看到树处于不一致状态。一般使用锁存器（latches） （轻量级锁）保护树的数据结构来完成。在这方面，日志结构化的方法更简单，因为它们在后台执行所有合并，而不会干扰前端传入的查询，并且不时用新段原子替换旧段。
B树的优化
- 一些数据库（如LMDB）使用写时复制，而非覆盖页并维护WAL进行崩溃恢复。修改的页被写到不同位置，树中父页的新版本被创建，并指向新位置。这种方法对于并发控制也很有用。
- 保存键的缩略信息，而非完整的K，这样就能节省页空间。特别是在树中间的页，K只需能提供足够信息来充当K范围的边界。这样就能将更多K压入页，让树有更高的分支因子，极大减少层数。
- 页一般能放在磁盘任何位置；没谁要求相邻K就得放在磁盘的相邻位置。若查询需按序扫描大段的K范围，考虑到每个读取的页都可能要磁盘 I/O，所以这种逐页存储的布局可能效率低下。因此，许多B树实现尝试布局树，以便相邻的叶子页能按序保存在磁盘。但随树增长，维持该顺序很困难。相比之下，由于LSM树在合并过程中一次次重写大量存储段，所以它们更容易让连续的K在磁盘上相互靠近
- 添加额外的指针到树。如每个叶子页可能会左右引用同级的兄弟页，这无需跳回父页，就能顺序扫描K
- B树的变体如分形树，借用一些日志结构的思想来减少磁盘寻道（而且它们与分形无关）
