深入浅出 RPC 框架

概述

本节课程主要分为四个方面：

  1. RPC 相关的基本概念
  1. RPC 框架的分层设计
  1. 衡量 RPC 框架的一些核心指标
  1. 字节内部 RPC 框架 Kitex 实践分享

RPC 的基本概念

  • IDL(Interface Definition Language) 文件

    • Thrift
    • Protobuf
  • 生成代码
  • 编解码（序列化/反序列化）

  • 通信协议

    • 应用层协议

  • 网络通信

    • IO 网络模型

      • blocking IO
      • unblocking IO
      • IO multiplexing
      • signal driven IO
      • asynchronous IO

    • 传输层协议

      • TCP
      • UDP

RPC 框架分层设计

  • 编解码层

    • 数据格式：

      • 语言特定格式

      • 文本格式

      • 二进制编码

        • TLV 编码：Thrift 使用 TLV 编码
        • Varint 编码：Protobuf 使用 Varint 编码

    • 选项：

      • 兼容性
      • 通用型
      • 性能

  • 传输协议层

    • 消息切分

      • 特殊结束符
      • 变长协议：length+body

    • 协议构造

      • 以 Thrift 的 THeader 协议为例讲解

  • 网络通信层

    • 网络库

    • 核心指标

      • 吞吐高
      • 延迟低

RPC 框架的核心指标

  • 稳定性

    • 保障策略

      • 熔断
      • 限流
      • 超时

    • 请求成功率

      • 负载均衡
      • 重试

    • 长尾请求

      • BackupRequest

  • 易用性

    • 开箱即用
    • 周边工具
  • 扩展性

  • 观测性

    • Log
    • Metric
    • Tracing
    • 内置观测性服务
  • 高性能

字节内部 Kitex 实践分享

  • 合并部署

基本概念

  • 相比本地函数调用，RPC调用需要解决的问题

    • 函数映射
    • 数据转换成字节流
    • 网络传输
  • 一次 RPC 的完整过程

  • RPC 带来的问题将由 RPC 框架来解决

    • 服务宕机如何感知？
    • 遇到网络异常应该如何应对？
    • 请求量暴增怎么处理？

RPC 框架分层设计

编解码层

  • 数据格式

    • 语言特定格式：例如 java.io.Serializable
    • 文本格式：例如 JSON、XML、CSV 等
    • 二进制编码：常见有 Thrift 的 BinaryProtocol，Protobuf，实现可以有多种形式，例如 TLV 编码 和 Varint 编码

  • 选型考察点

    • 兼容性

    • 通用型

    • 性能

      • 空间开销
      • 时间开销

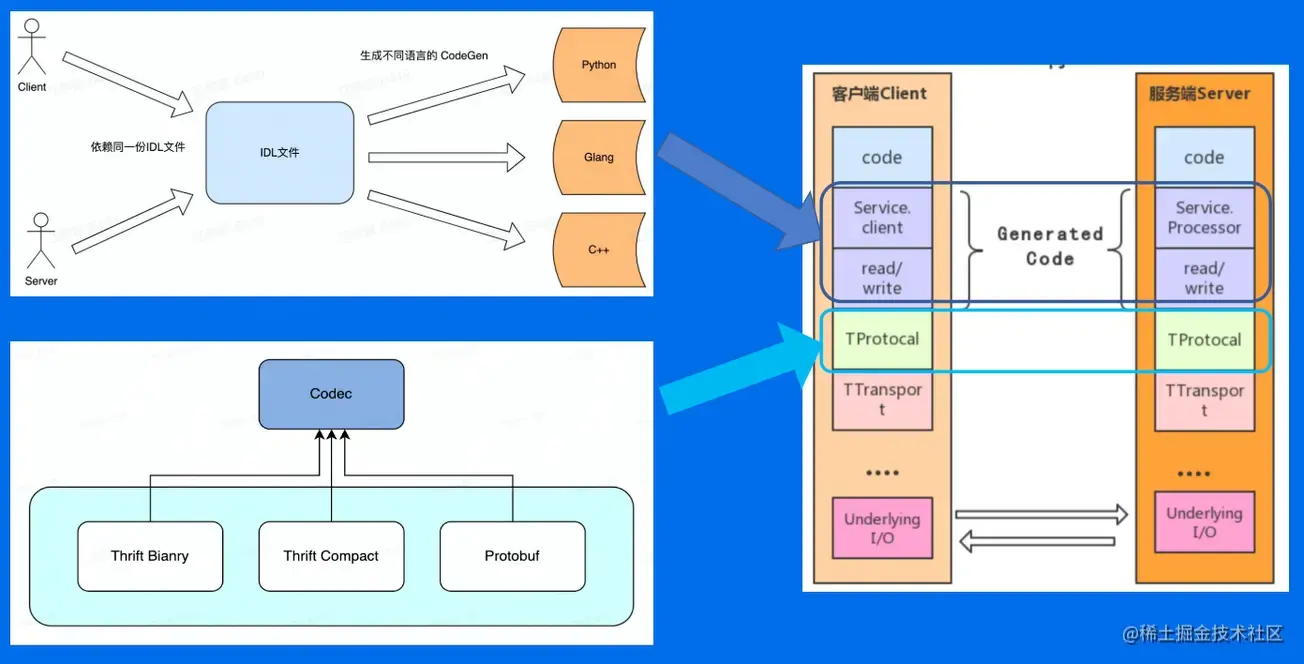

  • 生成代码和编解码层相互依赖，框架的编解码应当具备扩展任意编解码协议的能力

协议层

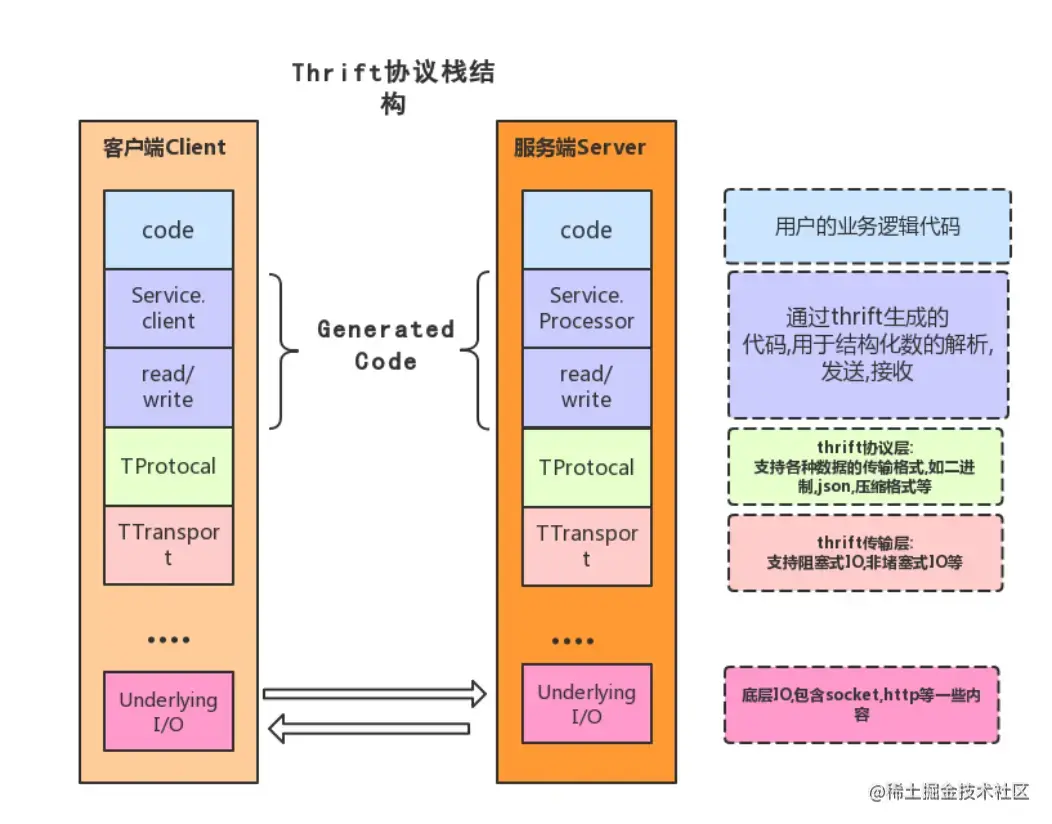

  • 以 Thrift 的 THeader 协议为例

    • LENGTH 字段 32bits，包括数据包剩余部分的字节大小，不包含 LENGTH 自身长度
    • HEADER MAGIC 字段16bits，值为：0x1000，用于标识 协议版本信息，协议解析的时候可以快速校验
    • FLAGS 字段 16bits，为预留字段，暂未使用，默认值为 0x0000
    • SEQUENCE NUMBER 字段 32bits，表示数据包的 seqId，可用于多路复用，最好确保单个连接内递增
    • HEADER SIZE 字段 16bits，等于头部长度字节数/4，头部长度计算从第14个字节开始计算，一直到 PAYLOAD 前（备注：header 的最大长度为 64K）
    • PROTOCOL ID 字段 uint8 编码，取值有： - ProtocolIDBinary = 0 - ProtocolIDCompact = 2
    • NUM TRANSFORMS 字段 uint8 编码，表示 TRANSFORM 个数
    • TRANSFORM ID 字段 uint8 编码，表示压缩方式 zlib or snappy
    • INFO ID 字段 uint8 编码，具体取值参考下文，用于传递一些定制的 meta 信息
    • PAYLOAD 消息内容

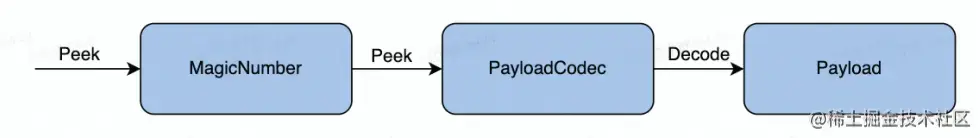

  • 协议解析

网络通信层

  • 阻塞 IO 下，耗费一个线程去阻塞在 read(fd) 去等待用足够多的数据可读并返回。
  • 非阻塞 IO 下，不停对所有 fds 轮询 read(fd) ，如果读取到 n <= 0 则下一个循环继续轮询。

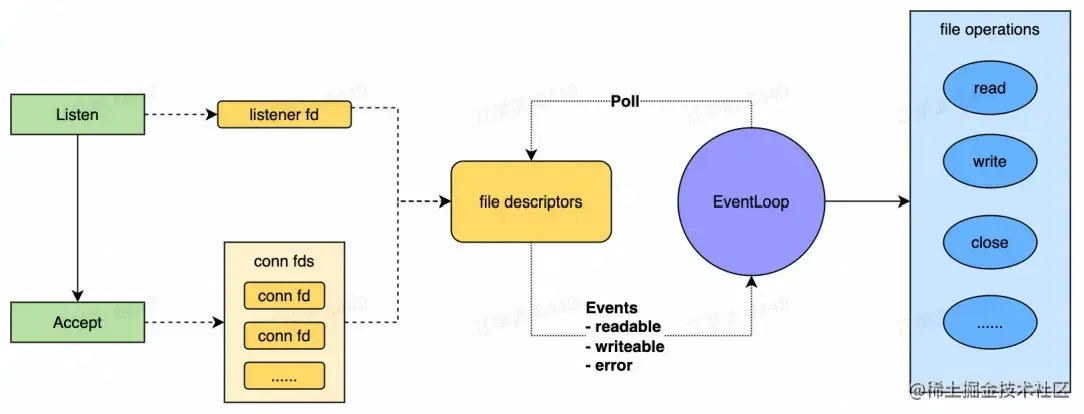

第一种方式浪费线程（会占用内存和上下文切换开销），第二种方式浪费 CPU 做大量无效工作。而基于 IO 多路复用系统调用实现的 Poll 的意义在于将可读/可写状态通知和实际文件操作分开，并支持多个文件描述符通过一个系统调用监听以提升性能。
网络库的核心功能就是去同时监听大量的文件描述符的状态变化(通过操作系统调用)，并对于不同状态变更，高效，安全地进行对应的文件操作。

RPC 框架核心指标

稳定性

  • 保障策略

    • 熔断
    • 限流
    • 超时控制

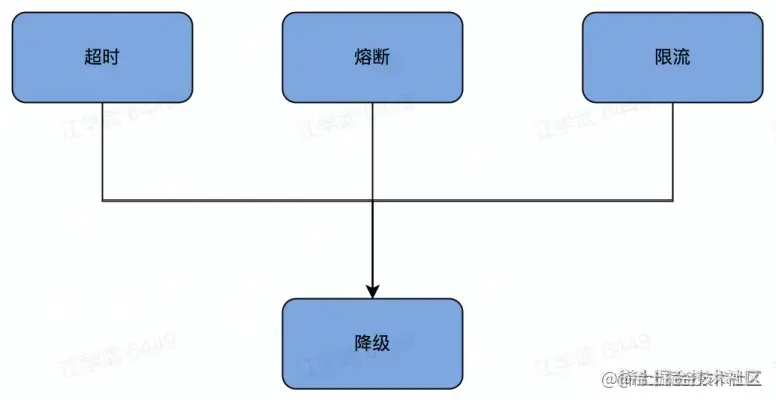

从某种程度上讲超时、限流和熔断也是一种服务降级的手段 。

  • 请求成功率

    • 负载均衡
    • 重试

  • 长尾请求

    • BackupRequest

易用性

  • 开箱即用

    • 合理的默认参数选项、丰富的文档

  • 周边工具

    • 生成代码工具、脚手架工具

扩展性

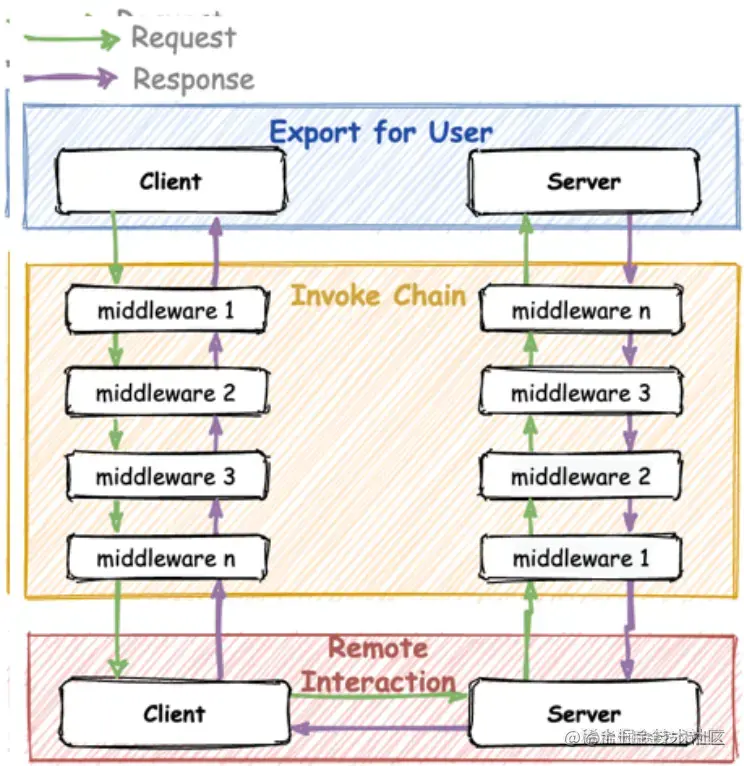

  • Middleware：middleware 会被构造成一个有序调用链逐个执行，比如服务发现、路由、负载均衡、超时控制等
  • Option：作为初始化参数
  • 核心层是支持扩展的：编解码、协议、网络传输层
  • 代码生成工具也支持插件扩展

观测性

  • 三件套：Log、Metric 和 Tracing

  • 内置观测性服务，用于观察框架内部状态

    • 当前环境变量
    • 配置参数
    • 缓存信息
    • 内置 pprof 服务用于排查问题

高性能

  • 连接池和多路复用：复用连接，减少频繁建联带来的开销
  • 高性能编解码协议：Thrift、Protobuf、Flatbuffer 和 Cap'n Proto 等
  • 高性能网络库：Netpoll 和 Netty 等

字节内部 Kitex 实践分享

  1. 框架文档 Kitex

  1. 自研网络库 Netpoll，背景：

    a. 原生库无法感知连接状态
    b. 原生库存在 goroutine 暴涨的风险

  1. 扩展性：支持多协议，也支持灵活的自定义协议扩展

  1. 性能优化，参考 字节跳动 Go RPC 框架 KiteX 性能优化实践

    a. 网络优化

    i.  调度优化
ii.  LinkBuffer 减少内存拷贝，从而减少 GC
iii.  引入内存池和对象池
复制代码

    b. 编解码优化

    i.  Codegen：预计算提前分配内存，inline，SIMD等
ii.  JIT：无生产代码，将编译过程移到了程序的加载（或首次解析）阶段，可以一次性编译生成对应的 codec 并高效执行
复制代码

  1. 合并部署

    a. 微服务过微，引入的额外的传输和序列化开销越来越大
    b. 将强依赖的服务统计部署，有效减少资源消耗
