这是我参与「第三届青训营 -后端场」笔记创作活动的第15篇笔记

消息队列简介

消息队列使用方式

image-20220604103452568image-20220604103501130

image-20220604103615666 image-20220604103625186

image-20220604103637277image-20220604103700638

image-20220604103737697

系统崩溃，也就是在用户所有行为记录的时候，服务器需要保存用户的行为的时候，数据库存储服务发生了故障

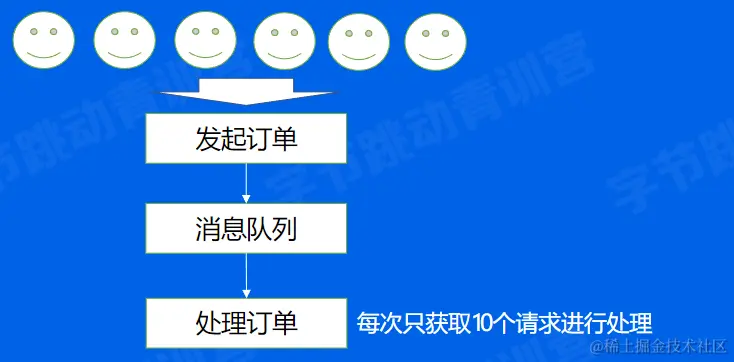

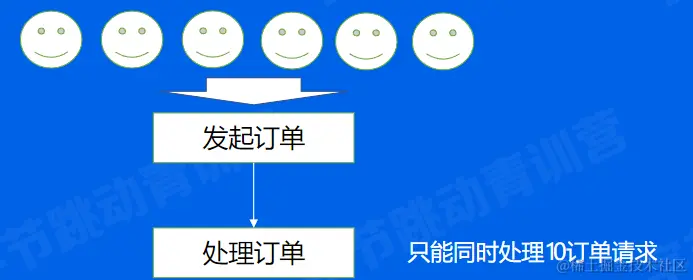

削峰，使用消息队列实现消息的削峰，将请求存储到消息队列中，服务只取其中的前10个请求

服务处理能力有限，当服务器有需要限制处理的请求数的时候

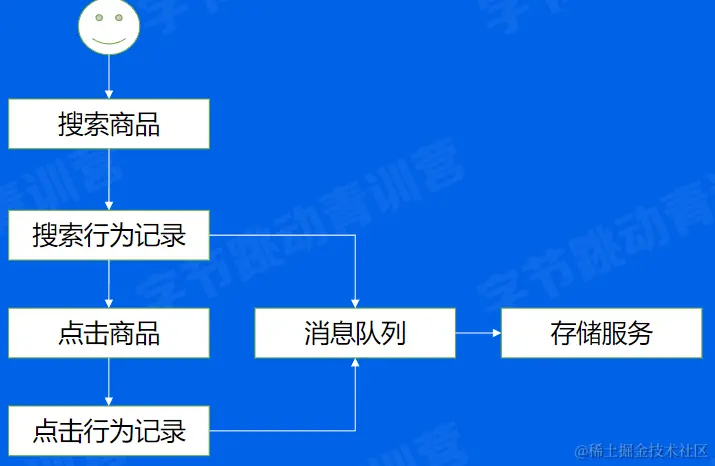

解耦，记录用户行为是使用消息队列实现，这时候就算存储服务宕机，消息也会保留在消息队列中，不会影响系统的整个流程

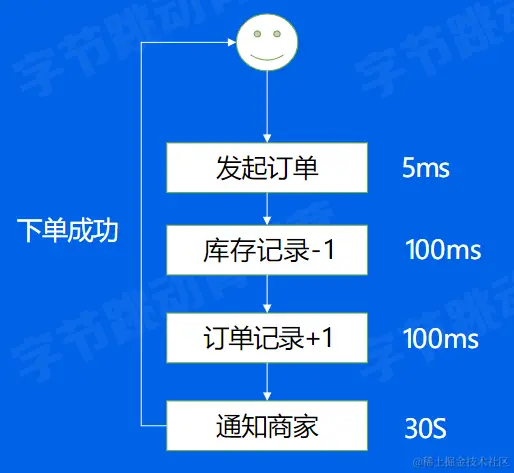

链路耗时长尾

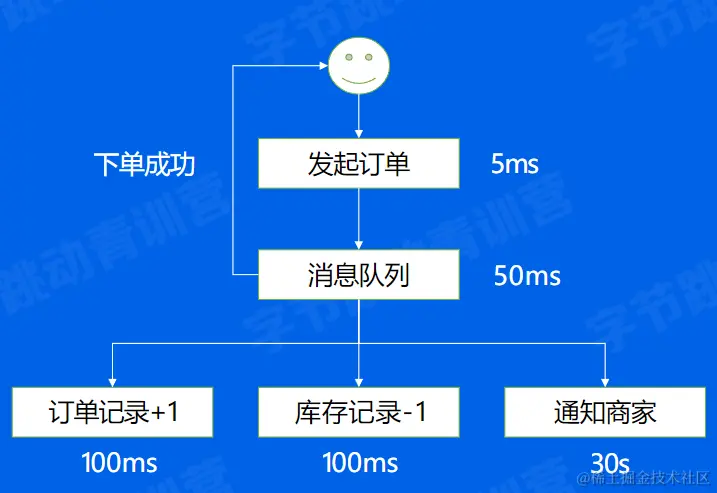

异步，将需要快速响应的服务与慢反应的服务进行解耦，使用消息队列进行消息的传递

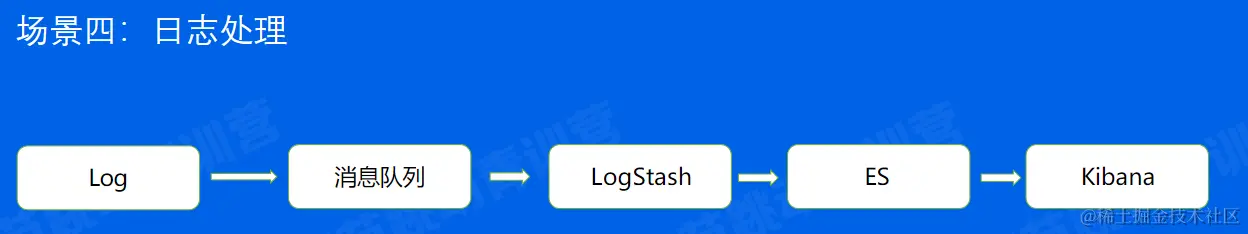

日志如何处理
日志处理，将写出的日至进行分析，使用消息队列传递到其他组件中进行分析处理，

消息队列（MQ），指保存消息的一个容器，本质是个队列。但是这个队列需要支持高吞吐，高并发，高可用

消息队列发展历程

image-20220603201151180

几种消息队列的比较：
Kafka：分布式的、分区的、多副本的日至提交服务，在高吞吐的场景下发挥较为出色
RocketMQ：低延迟、强一致、高性能、高可靠、亿万级容量和灵活的可扩展性，在一些实时场景中运用较广
Pulsar：是下一代云原生分布式消息流平台，集消息、存储、轻量化函数式计算为一体、采用存算分离的架构设计
BMQ：和Pulsar架构类似，存算分离，初期定位是承接高吞吐的离线业务场景，初步替换掉对应的Kafka集群，也就是离线服务的Kafka集群

消息队列-Kafka

基本概念

使用场景：

  • 日志搜集
  • Metrics数据
  • 用户行为
image-20220604150129316

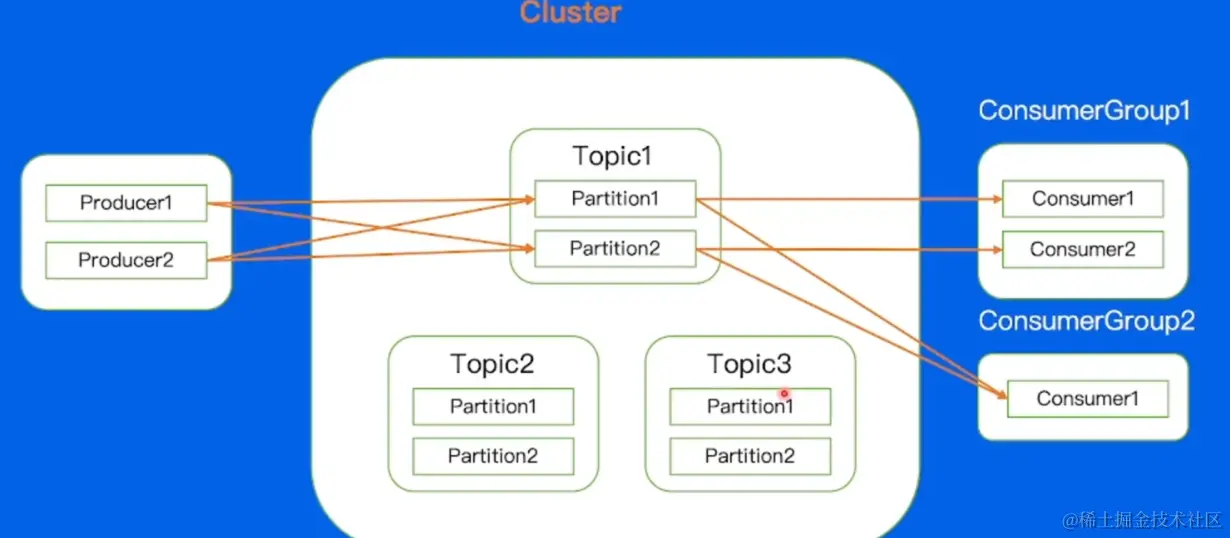

基本构成：
	Topic：逻辑队列，不同的业务场景可以建立不同的Topic，对于这个业务场景的话，不同的业务场景中的数据都存在业务对应的topic当中
	Partition：Topic的分区，一个Topic中包含的消息可以分别分发到不同的partition之中，以用于消息的并发处理，也就是说一个Topic可以同时接收和发送多个消息
	Cluster：物理集群，每个集群中可以建立不同的Topic
	Producer：生产者，负责将业务消息发送到Topic中
	Consumer：消费者，负责消费Topic中的消息
	ConsumerGroup：消费者组，不同组的Consumer消费进度互不干涉，比如说ConsumerGroup1与ConsumerGroup2接收同一个Topic，他们的进度互不干扰
image-20220604152028110

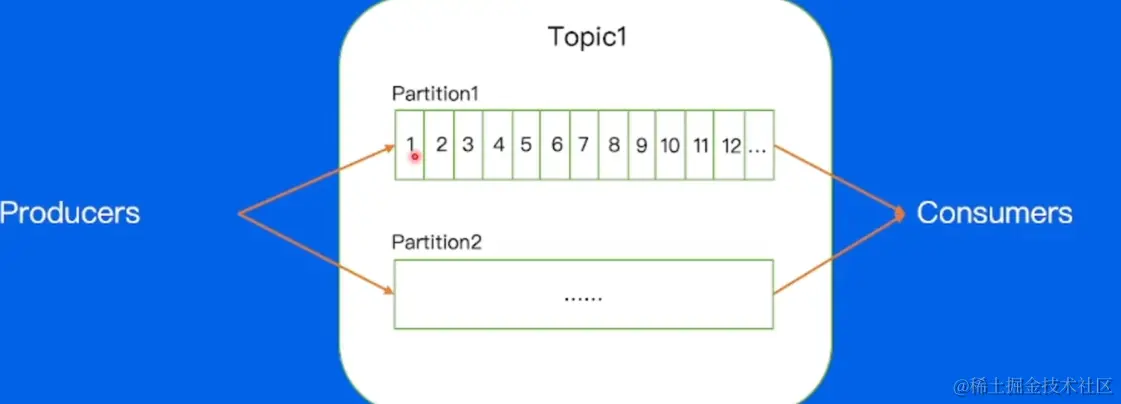

Offset：消息在partition内的相对位置信息，可以理解为唯一ID，在partition内部严格递增，这样也可以保证消息在队列中的顺序性
image-20220604152611612

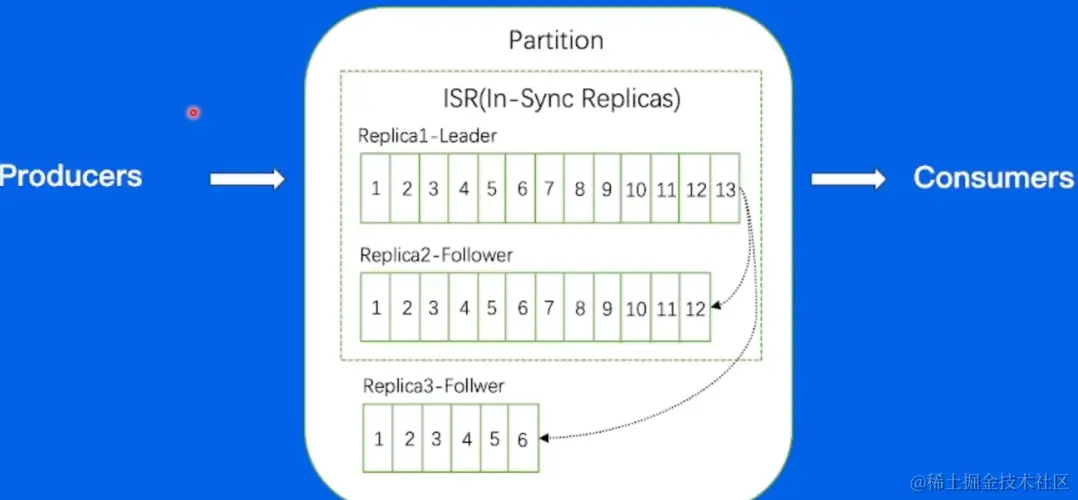

Replica：Partition这一层下面还有一层副本的概念，也就是每一个Partition分区有多个Replica副本，实际上每个副本都会分布到集群中的不同机器上，以此来达到容灾的作用。并且每个副本都有自己的角色，分别是Leader与Follower这两种角色，Leader这个角色是真正对外提供生产消费的，Follower会不断从Leader中的数据同步到自身，ISR（In-Sync Replicas）也就是Follower与Leader之间同步的差距（有两种差距分别是offset的差距、时间戳的差距）不大的集合。当Leader发生宕机，新的Leader Replica将会从ISR中的其他Follower选出。

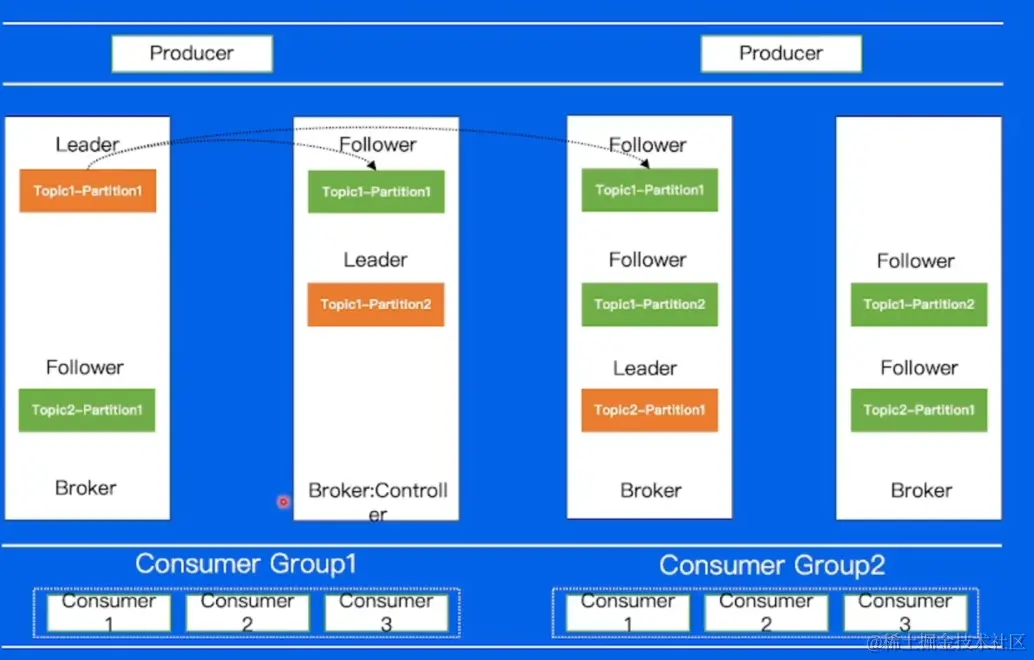

image-20220604154513747

Broker：代表着每一个Kafka集群中的节点，所有的Broker节点最终组成了一个集群。
图中整个集群，包含了4个Broker机器节点，集群有两个Topic，分别是Topic1与Topic2，Topic1有两个分片而Topic2有一个分片，每个分片都是三副本的状态。
这里中间有一个Broker同时也扮演了Controller的角色，Controller是整个集群中的大脑，负责将不同的分片Partition中的不同副本Replica分配到不同节点Broker上

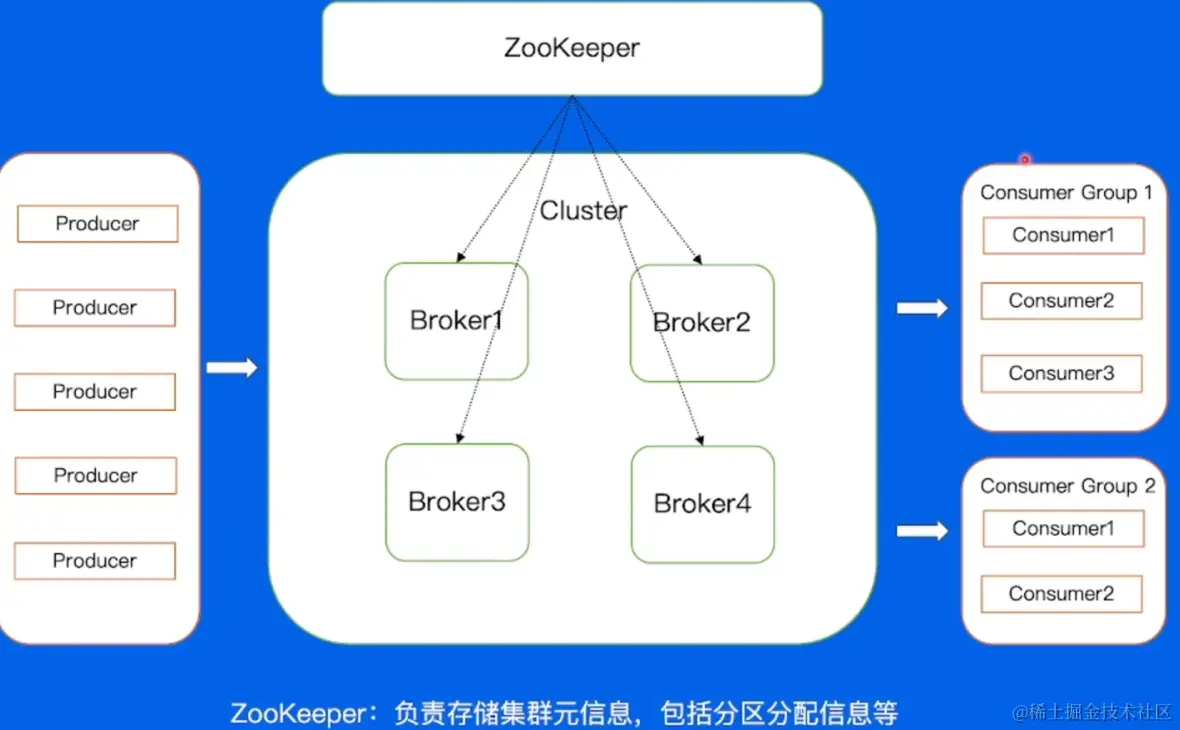

Kafka架构

image-20220604155846159

消息的发送

问题
发送一条消息，等到成功后在发一条会有什么问题
如果消息量很大，网络带宽不够用，如何解决

批量发送消息并且数据压缩，通过批量发送可以减少网络IO次数，通过压缩可以减少消息大小从而减少网络带宽的压力
目前数据压缩支持Snappy、gzip、LZ4、ZSTD压缩算法

数据的存储

image-20220604160839776

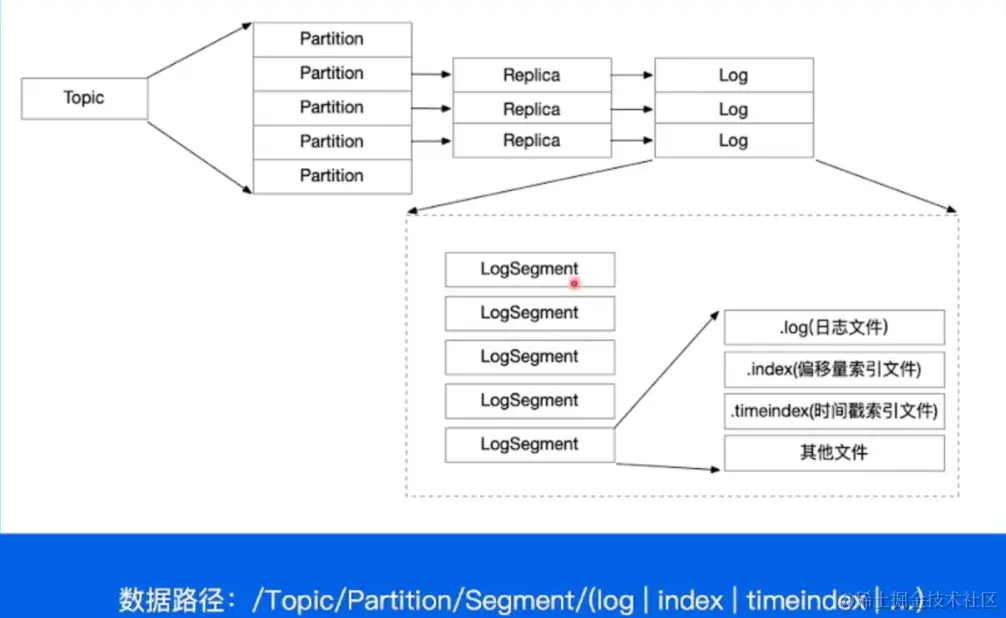

对于每一个节点Broker，其分配到的数据实际上是一个Topic中的Partition的一个副本，其副本实际上是以Log的形式记录到磁盘中的

存储每一个副本中的数据都是以log的形式存在，对于每一个log其本身也会按照一定规律切分为一个个的LogSegment日至段，也是便于即时清理过期的数据，每一个日至段中会有一个log日志文件、index偏移量索引文件、timeindex时间戳索引文件和其他文件
偏移量索引文件实际上是记录了偏移量和log日志文件中的偏移量之间的对应关系，而时间戳索引文件则是建立在index偏移量索引文件之上的二级索引，也就是保存了时间戳与偏移量的对应关系


Broker会采用顺序写的方式写入，以提高写入效率

数据的读取

image-20220604162032170 image-20220604165536934

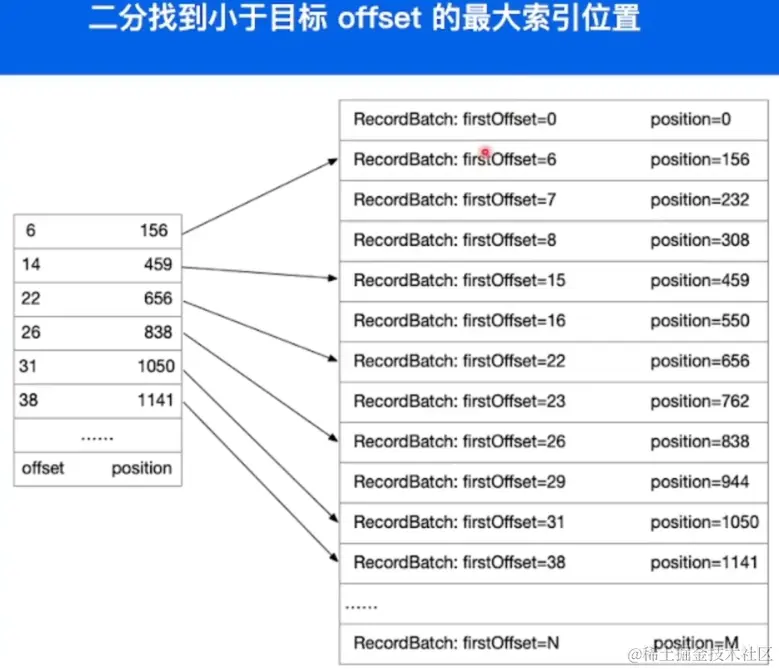

image-20220604165757280image-20220604170002419

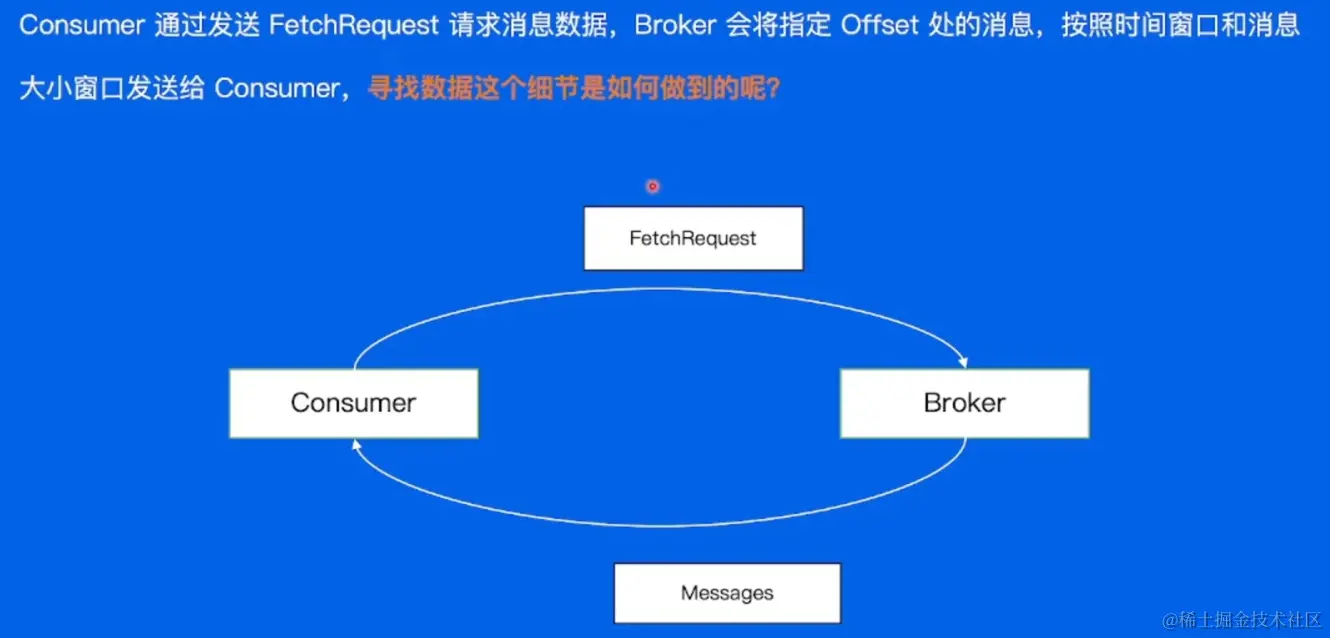

Consumer通过发送FetchRequest请求消息数据，Broker会将指定的Offset处的消息，按照时间窗口和消息大小窗口发送回Consumer

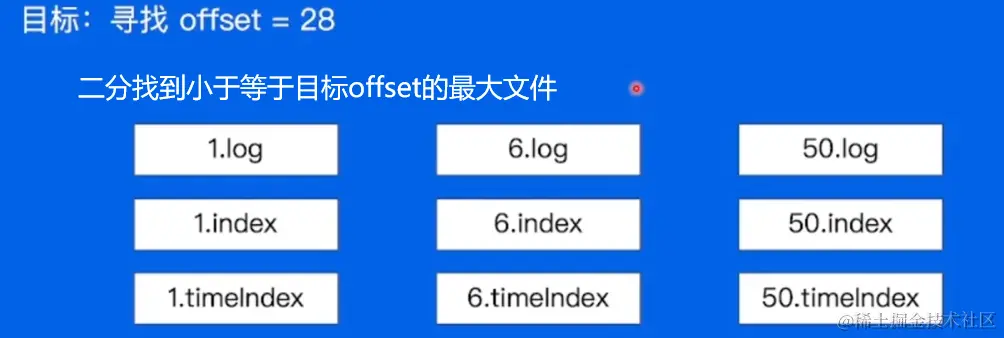

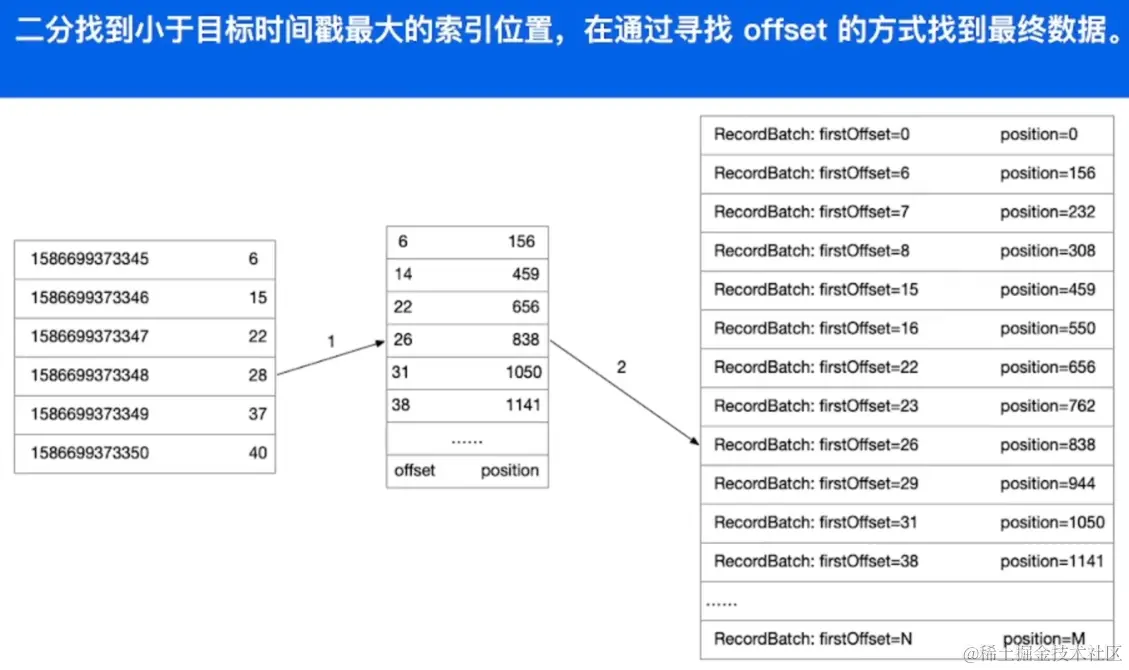

寻找offset处的文件
第一步，通过二分找到小于等于目标offset的最大文件
第二步，由于kafka索引文件是采用的稀疏索引的方式，所以不一定能找到目标offset，通过二分找到小于等于目标offset的最大索引位置，然后再进行遍历查找

对于时间戳索引本质上就是一层二级索引，时间戳指向的是索引的id，并不是log文件中具体的id

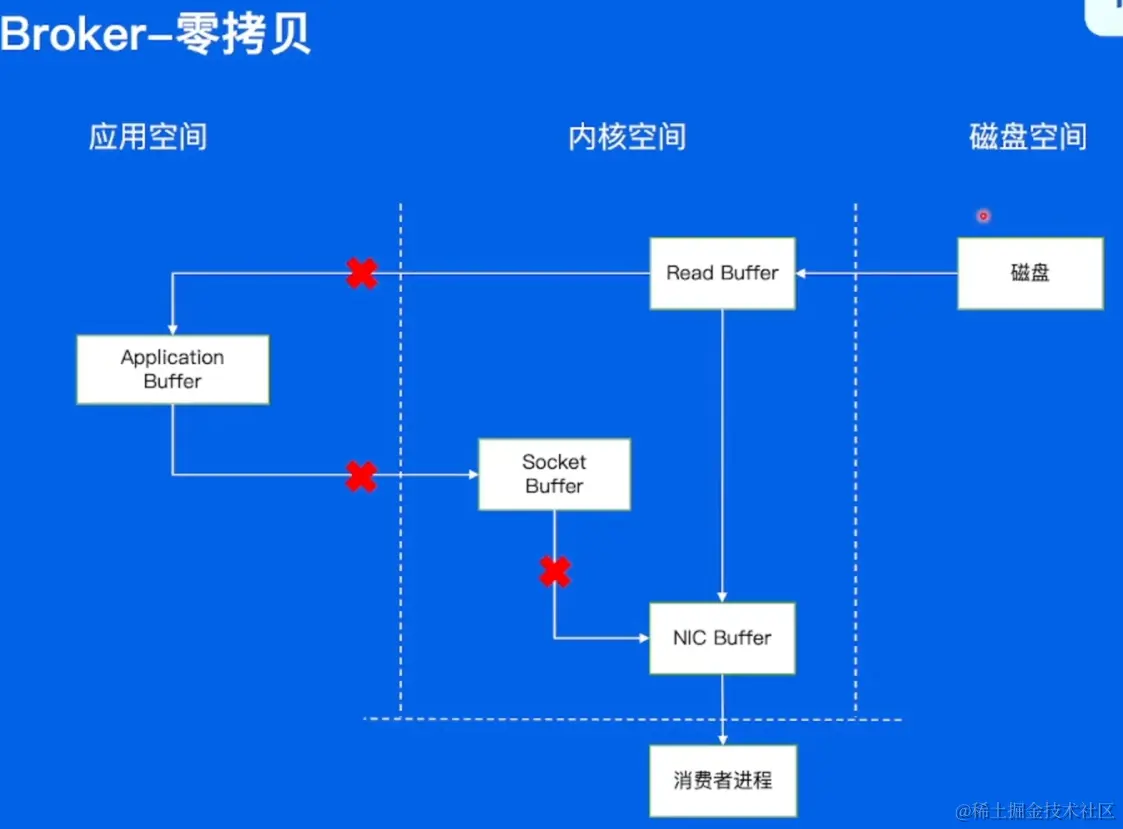

数据拷贝

image-20220604170210113 image-20220604171055775
传统数据拷贝需要进行用户态与内核态的切换
	磁盘需要先拷贝到内核空间中的缓存，然后再切换到内核态将内核中的缓存拷贝到用户缓存，然后切换到用户态将用户态中的数据拷贝到socket文件中，然后再进行数据的发送

而kafka选择的数据拷贝方式可以不经过内核态的切换就可以进行数据拷贝
	在发送数据的时候，本质上是使用了操作系统提供的系统调用sendfile，这个函数的作用就是在内核态中，在两个文件描述符中传递数据，但是这个函数调用的一个注意点就是写入的文件描述符不能是socket文件描述符。在这里的作用就是从磁盘中读到的数据可以直接写到socket文件中
	在写入数据的时候，本质上是使用了操作系统提供的系统调用mmap，这个函数的作用就是，将内核态的一块空间，映射到用户态，从而可以在用户态就可以向内核空间写入数据。在这里的作用就是减少了一次向磁盘写入数据时的内核态切换

消息的接收

image-20220604200340385

image-20220604200434449

消息在读取的时候，是以Topic为单位进行读取的，尽管一个Topic可能会有多个Partition分区，但是消费者是需要将所有分区的数据都要拉取下来的。
在拉取数据的时候，Consumer是以组为单位进行拉取的，也就是说读取的话是以ConsumerGroup为单位进行读取的，尽管ConsumerGroup中可能会存在多个Consumer。


Low Level：手动指定ConsumerGroup中每一个Consumer拉取的Partition分区，Consumer在读取的时候，需要手动指定具体将要读取哪一个分区
优点：
	这样分配的好处就是启动比较快，因为对于每一个Consumer来说，启动的时候就已经知道了自己应该去消费哪个消费方式，
缺点：
	这种方式带来的弊端就是，如果需要添加删除一些Consumer或者是Partition的话，需要手动改变每一个Consumer的获取分区，但是这种改动在线上又是不可取的，所以线上服务很少使用这种方式


High Level：自动指定每一个Consumer具体拉取哪个Partition分区，简单的说就是每一个ConsumerGroup都会从Broker集群中选一台当做Coordinator，而Coordinator的作用就是帮助ConsumerGroup进行分片的分配，也叫作分片的Rebalance
优点：
	这种方式的优点在于，如果ConsumerGroup中有发生宕机，或者有新的Consumer加入，整个partition和Consumer都会自动重新分配来达到一个稳定的消费状态
缺点：
	而缺点就在于Consumer会牺牲一点性能去询问Coordinator自己应该去拉取哪个消息队列的信息

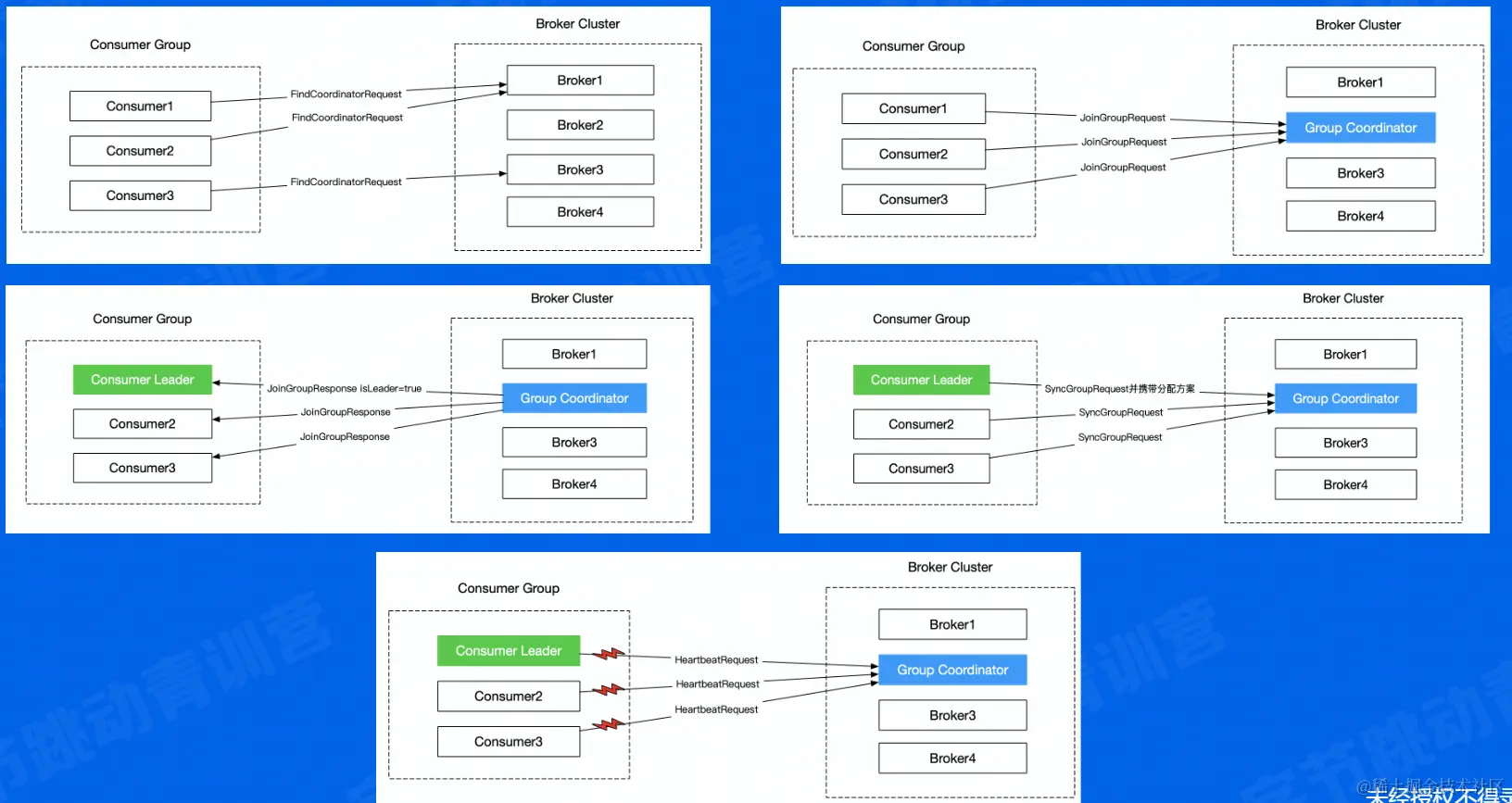

第一步，Consumer会向Broker Cluster消息队列集群中当前负载最低的Broker，发送一个FindCoordinatorRequest的请求，来找到对应协调者是谁。
第二步，Consumer会向Coordinator发送JoinGroupRequset请求，表示要加入当前ConsumerGroup组中进行统一的消息订阅及分配
第三步，Coordinator会向Consumer组发送JoinGroupResponse响应，并选择一个Consumer当做这个组的Leader，这时候用户也可以携带着自定义的分配方案
第四步，Consumer会向Coordinator发送SyncGroupRequest请求，表示想要获取当前的分配方案，并且Leader也会携带着用户自定义的分配方案

在Consumer确认好分配的方案之后，还会定时的向Coordinator发送HeartbeatRequest心跳包请求，表示自身还在工作。当有一个Consumer宕机的话，就会重新进行rebalance过程，来获取Consumer的分配方案

总之简单来说会向协调者发送两次请求，分别是：
	我想要加入当前的消费者组
	我想要获取我自己的分配方案

Kafka的不足

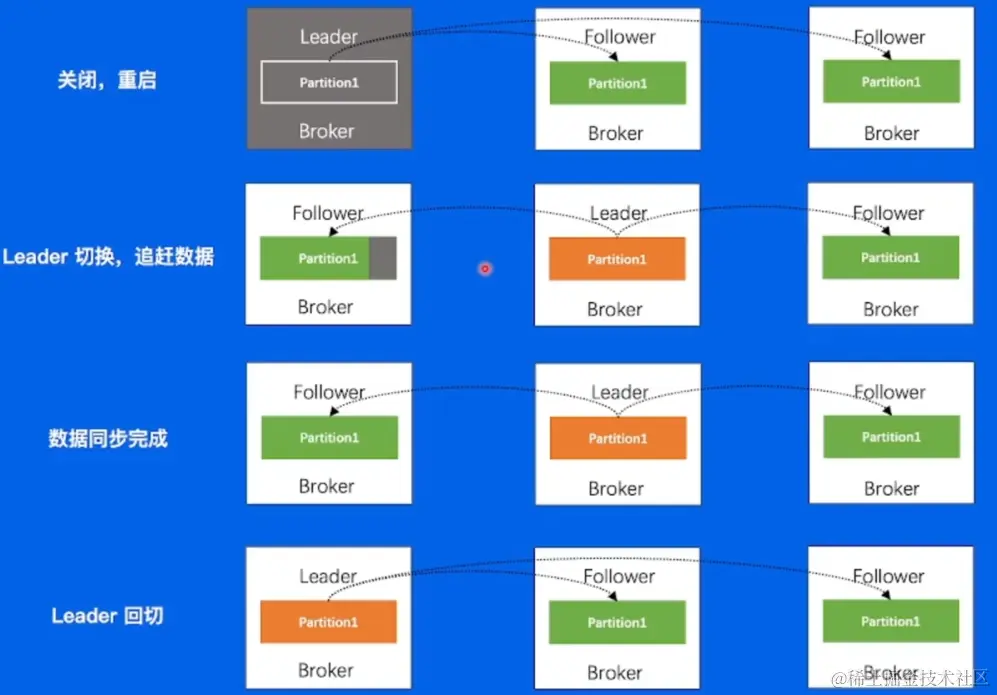

image-20220604210230130
1. 运维成本高，有数据复制的问题，有重启的问题，重启的时候需要经过Leader切换、数据同步、Leader切回三个步骤，替换扩容缩容都和重启问题类似
2. 负载不均衡的场景，解决方案复杂，当由于一个Broker由于IO量过大而进行partition分区迁移的时候，又会引入新的IO问题导致死循环。
3. 没有自己的缓存，完全依赖Page Cache
4. Controller和Coordinator和Brocker在同一进程，大量IO会造成其性能下降

消息队列-BMQ

BMQ简介

image-20220604210811107

兼容Kafka协议，在原有生产者消费者框架不用改变的情况下，对Kafka消息队列进行升级
存算分离，可以将原有Kafka中的日志文件直接拷贝到新的集群中就可以使用，并支持分布式文件系统
云原生消息队列


HDFS分布式存储系统
ZK，MetaStorageSystem

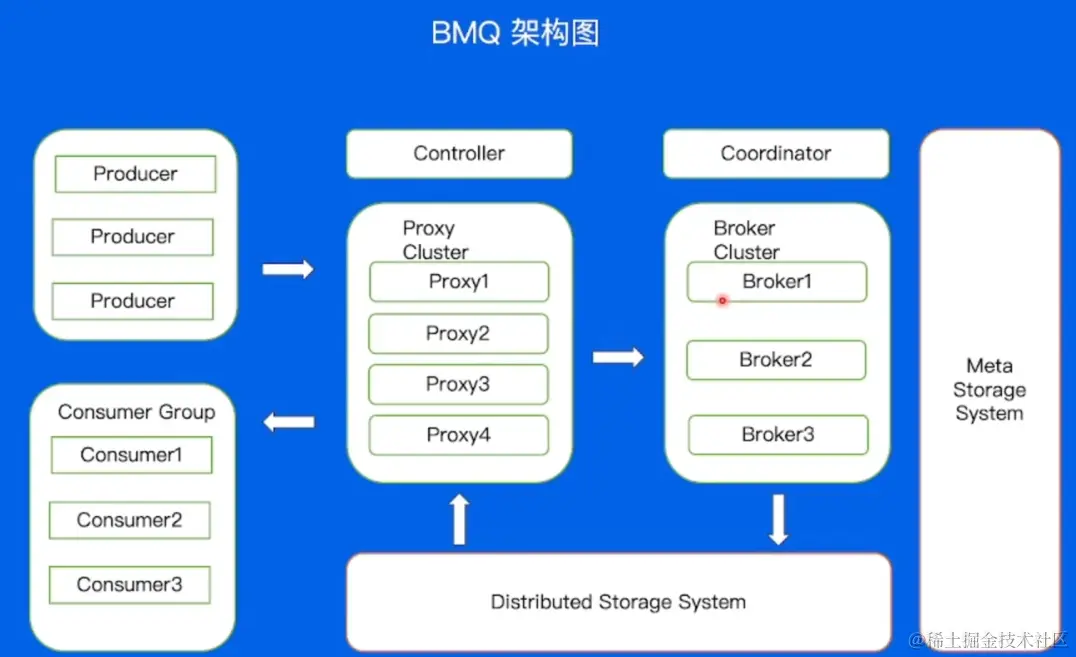

在原有生产者消费者不变的情况下，新增了一组Proxy Cluster，并且将Controller与Coordinator独立出来，进行分别管理，文件存储选择了分布式存储系统HDFS，Meta Storage System的作用于zookeeper相似，相当于一个监控系统

写请求与原来不同的是，写请求会先经过Proxy，由Proxy将请求发送到真正写数据的Broker Cluster集群中，并由Broker进行数据的持久化
读请求与原来不同的是，读请求会直接经过Proxy，然后由Proxy直接返回读的数据


这里由于Blocker与Proxy是无状态的，所以他们运维能力是极好的，也就是不用为文件的读写付出极大的性能消耗
不论是重启、扩容、缩容、替换，BMQ都是在秒级的程度完成的，也就是在Proxy或者是在Broker中添加一个或删除一个即可

消息的存储

image-20220604225257648

image-20220607105639125

image-20220607150857094

image-20220607150440158

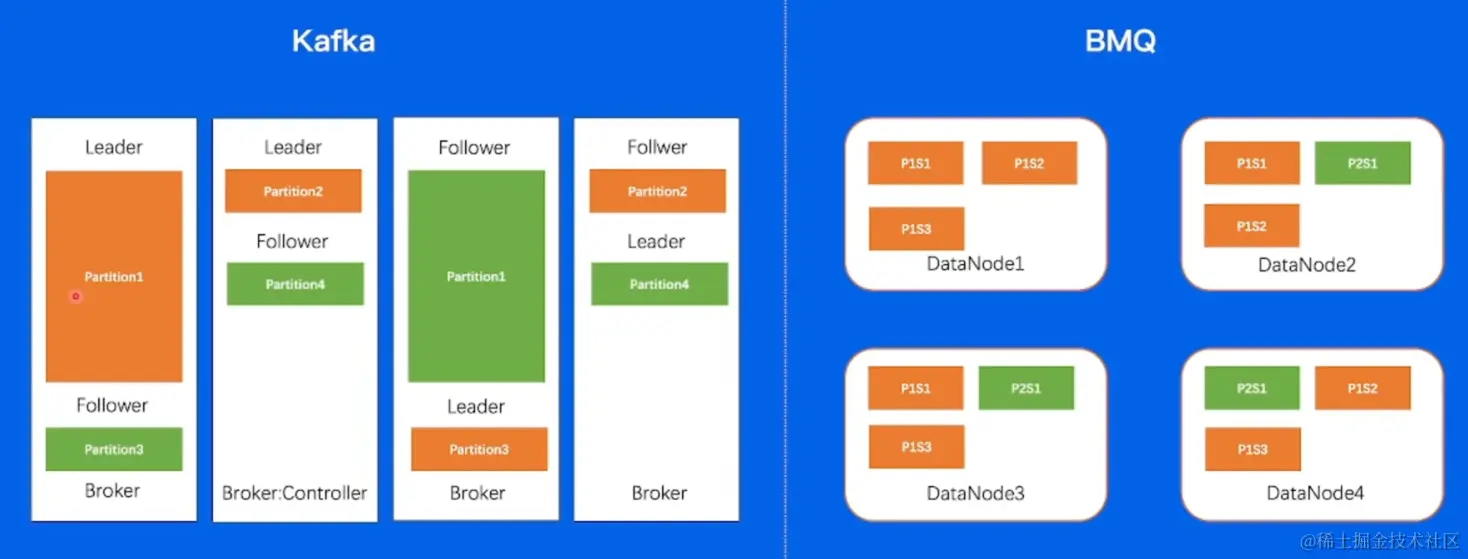

消息的存储会通过分布式文件系统来存储

BMQ使用的是分布式文件系统，也就是HDFS。与Kafka写入不同的是，当Kafka接收到写入的请求的时候，只会将请求打到负责该分区的Leader Partition中，这样会导致大节点的负载均衡问题，也就是一个节点上可能出现大的Partition导致负责的读写请求过多。而在分布式存储HDFS中就不会出现这种问题，比如说在HDFS中有4个DataNode，每一个Partition都会均匀的分布在3个DataNode中，这三个DataNode每一个都可以负责写入和读取，这样就不会出现大Partition导致的IO过高的问题了

这里的写入机制有几个特点：
加锁
checkpoint

broker状态机，为了保证不会出现并发问题，同一个partition在同一时间只会被一个broker进行写入，一般来说这样的操作需要通过加锁来实现，就是通过不同的broker负责不同的partition来实现的。每个broker负责的partiton互不相同，这样在正常情况下就不会出现并发写入的问题了。
并发问题脑裂现象，就是老的broker被主观下线，但是实际上并没有下线的时候，这样就会出现新的broker与老的broker同时写一个partition，也就是会出现并发问题，在这个时候就需要进行加锁了

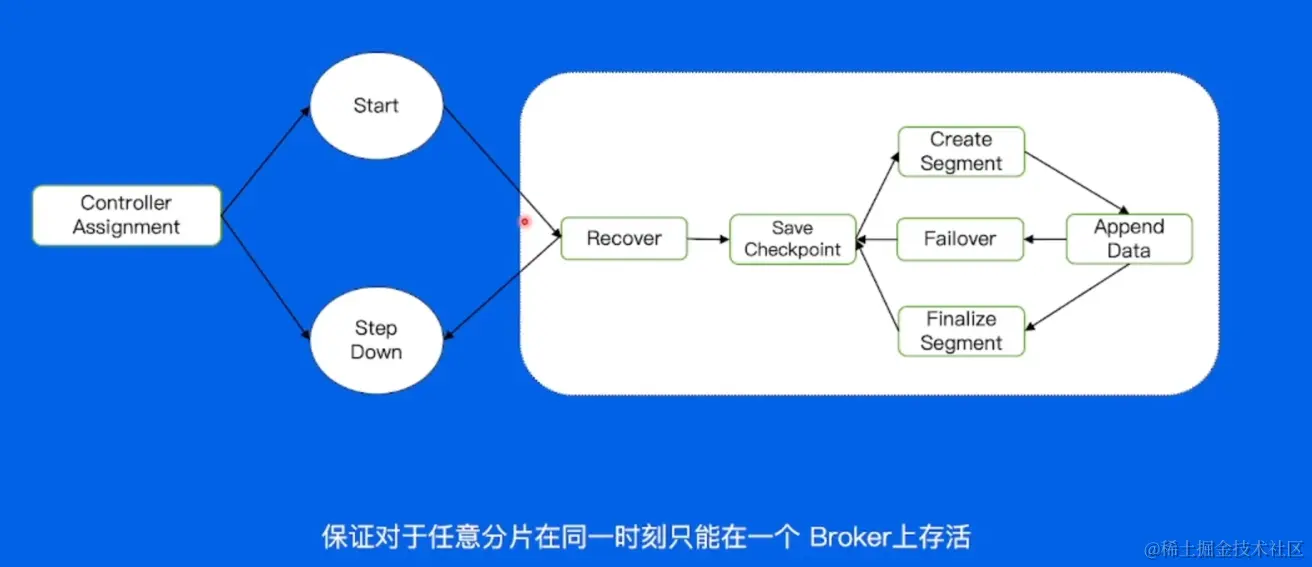

完整写入流程：
首先由Controller对partition进行一个分配，也就是分配哪个broker该负责哪些partition的写入，然后通知broker这个分配方案，并开始写入。
broker会先执行start操作，之后会进行recover操作，这个操作共有两个作用，
	一个是会先对partition进行一个抢锁操作，在底层HDFS分布式文件系统中，其写入会有一个保护动作，也就是仅允许当前只有一个进程可以操作一个分区，如果发现当前有别的broker正在写入的话，会将写入权抢走。这里可以保证每次写入的broker都是正确的broker写入，由于每次写入都是由Controller来进行一个分配，则每次写入都是由正确的broker进行写入，如果当前有其他broker写入的话，则一定不是正确的broker。
	另一个就是可以保证每次写入的数据都是以正确顺序写入的，由于每次发送过来的offset都是正确的，所以如果存在offset不一致的话，一定是建立索引环节出现了问题。
在经过recover操作之后，就会进入真正的写入流程了，创建一个segment并开始写入，当写入的文件大小到达一定大小的话则创建一个新的segment继续写入，如果出现写入失败则进入failover流程

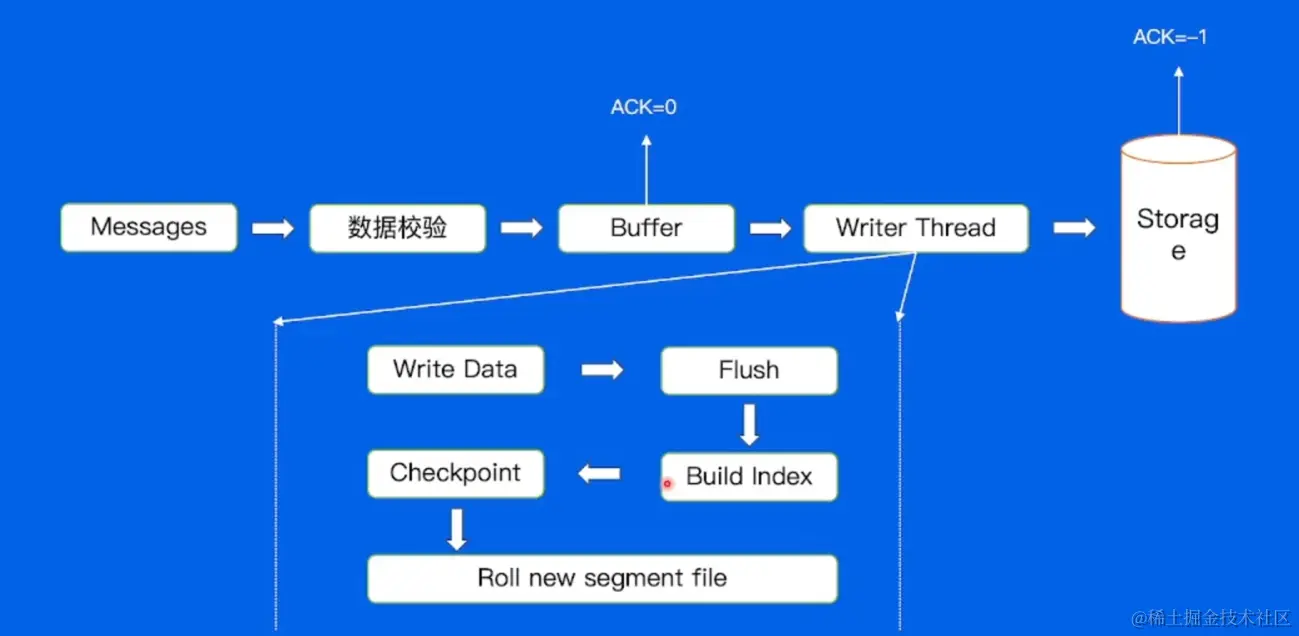

AppendData：
broker具体写入流程为，先进行数据校验，然后将数据缓存到一个buffer中，当buffer缓存到一定程度的时候，会开启一个线程来完成异步持久化的操作，异步持久化的操作为，先将数据写入网络IO缓存，然后将数据发送出去，然后开始建立index，并根据建立的缓存更新checkpoint也就是相对于整个partition的offset，当写到一定大小之后会开启一个新的segment继续写入。这里写入数据有两种返回方式，一种是写入缓存时候就返回，另一种是持久化后才返回，前一种保证了高可用但是牺牲了一致性，后一种保证了一致性但不能高可用

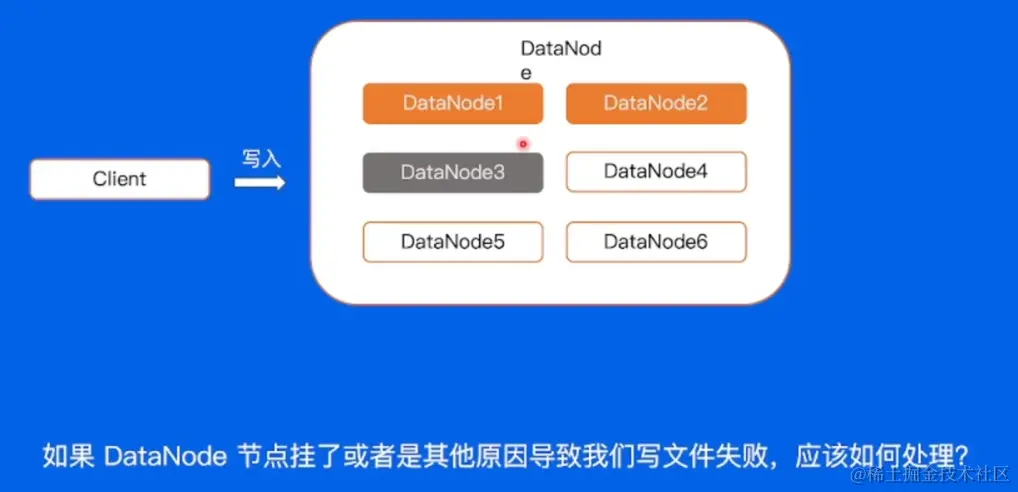

Failover：
如果写入过程中出现了故障，也就是写入的时候某个DataNode挂掉了，这时候会在新的DataNode创建一个segment继续写入，以此保证程序不会中断掉

消息的读取

image-20220607155908707


接收到一个读取请求后，首先会进入一个wait程序，也就是阻塞式的获取，有一个数据大小的窗口以及一个事件大小的窗口，防止客户端频繁的请求，可以降低一些IO的压力
并且增加了一种中间层，也就是缓存中间件，如果命中则直接返回，否则将请求打入数据库

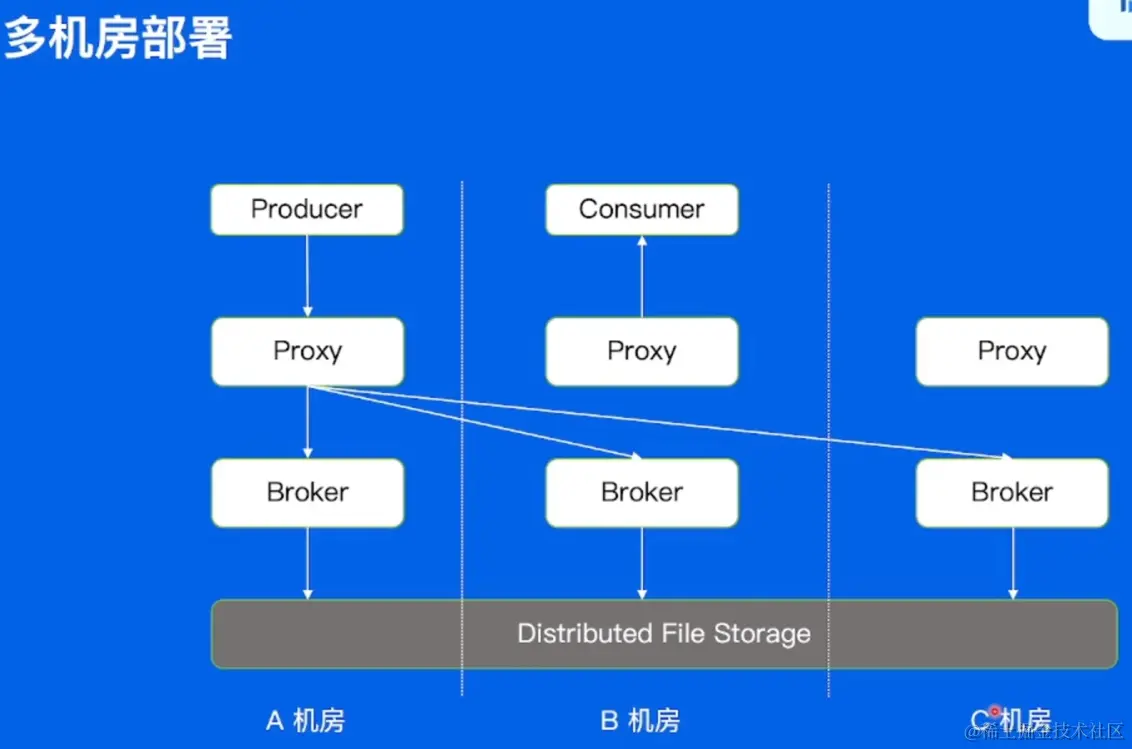

多机房部署

image-20220607160240470

容灾措施：多机房部署
将数据部署到多个机房中，以防单机房出故障之后还能够继续提供服务。
BMQ软件可以大致分为三层，分别是Proxy层，Broker层，HDFS层。
在读取数据的时候，只会经过Proxy层和HDFS层，如果一个机房出现了故障，Proxy每个节点都可以提供相同的服务，HDFS本身也有容灾机制，当一个机房的数据出现了故障，则会使用其他机房的数据继续向外提供服务
在写入数据的时候，会经过Proxy、Broker、HDFS，如果一个机房出现了故障，虽然Proxy每个节点都可以提供相同的服务，但是所有Broker要合起来才能提供数据读取服务，所以当一个机房宕机时，除了HDFS自身提供的容灾机制，Broker也要提供相应的容灾机制，这个容灾机制是通过Controller来进行维护的，当出现故障的时候，是需要通过Controller来进行重新分配Broker写入的分片

高级特性

image-20220607165403725

image-20220607170042687

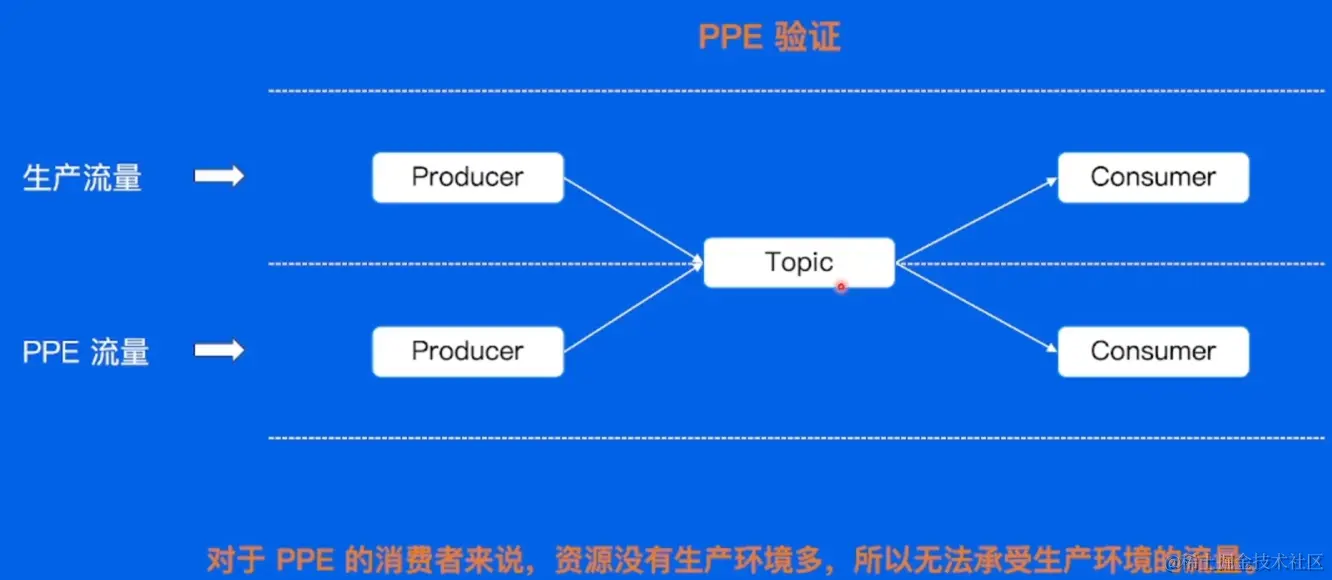

image-20220607170035489

泳道消息：

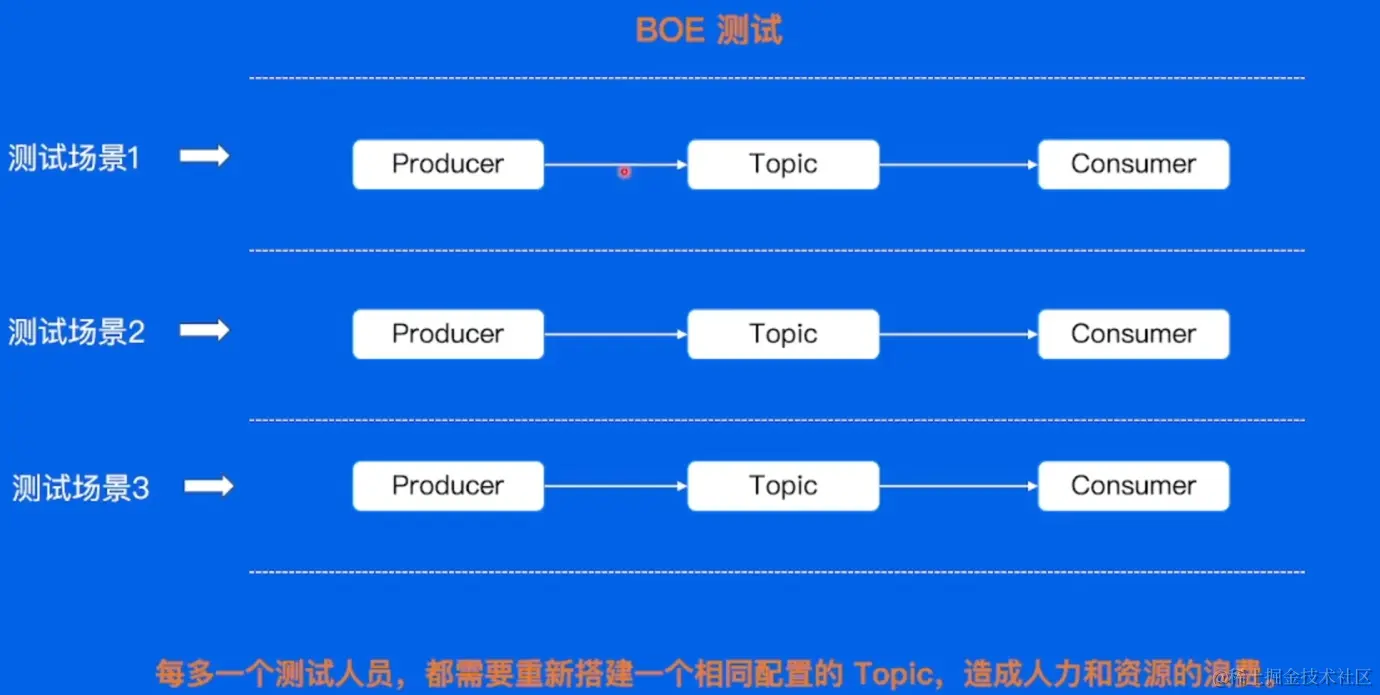

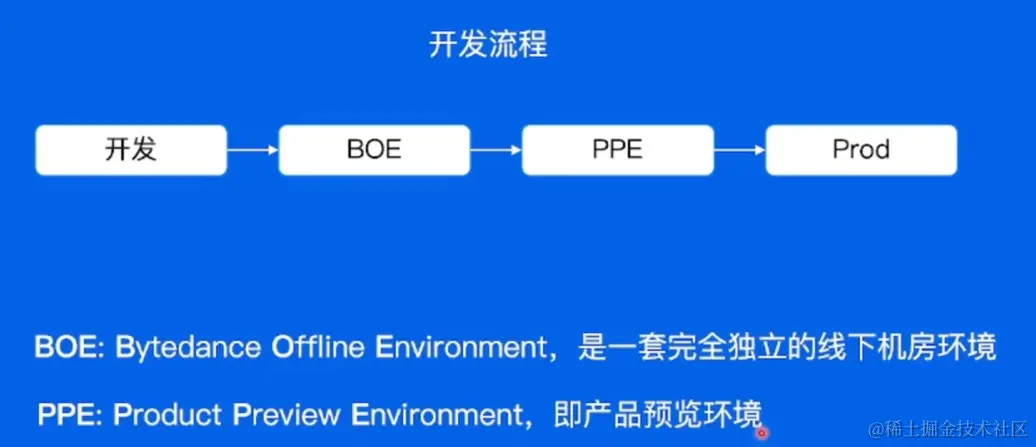

单独开通一个Topic用来承接测试用的消息，这个Topic与线上Topic的配置完全一致。这个泳道可以解决BOE测试中每个测试都需要重新搭建一个相同配置的Topic以及PPE中，消费者无法承接生产环境的流量这两个问题

image-20220607170221038

Databus：封装后使用的BMQ的API

image-20220607170401042

Mirror用来解决跨区域访问的延迟问题

这里使用Mirror来解决跨区域的延迟问题，这里的Mirror相当于一个异步同步软件，每个区域都会分配一套全量的服务器，相当于ThreadLocal，存储当地的信息，然后通过异步同步的方式，牺牲了短暂的一致性来达到高可用

image-20220607170740053

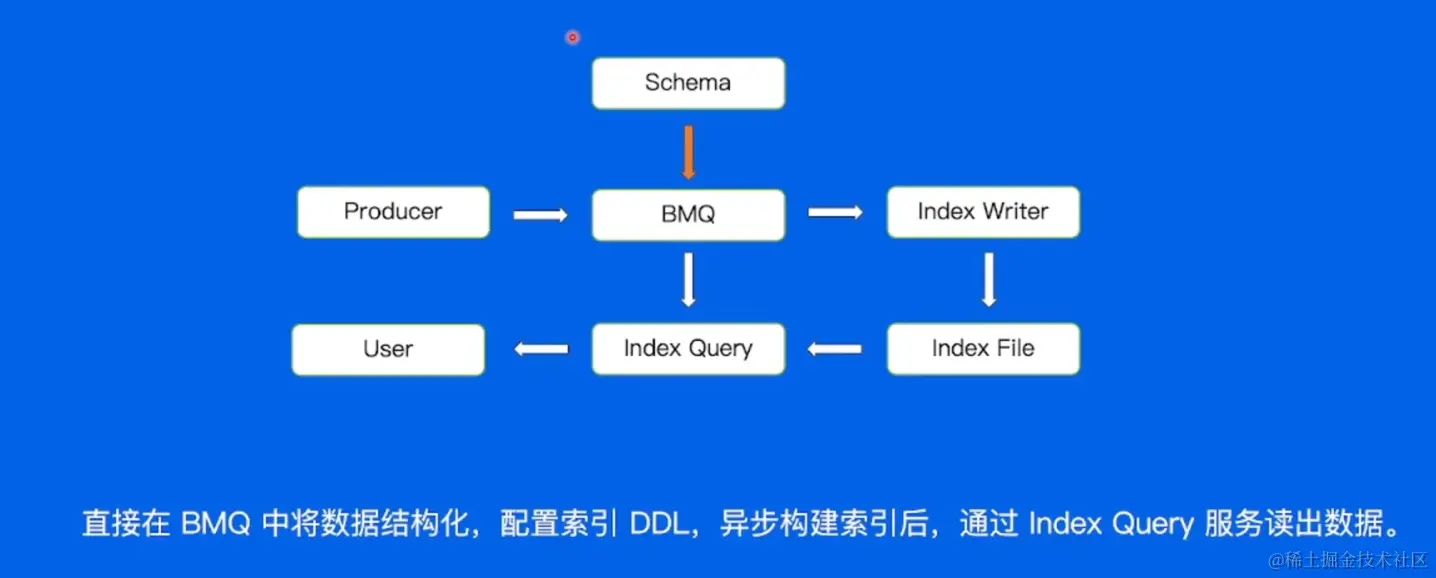

异步持久化到行式的数据库，用于提供查找的能力

image-20220607170851205

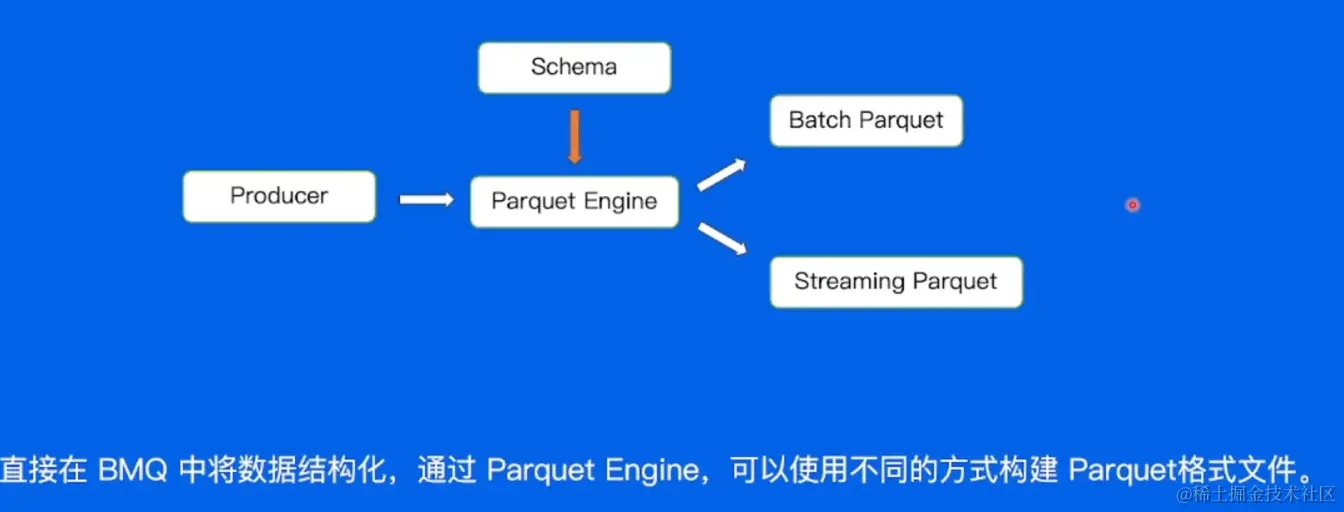

提供了列式存储

消息队列-RocketMQ

基本概念

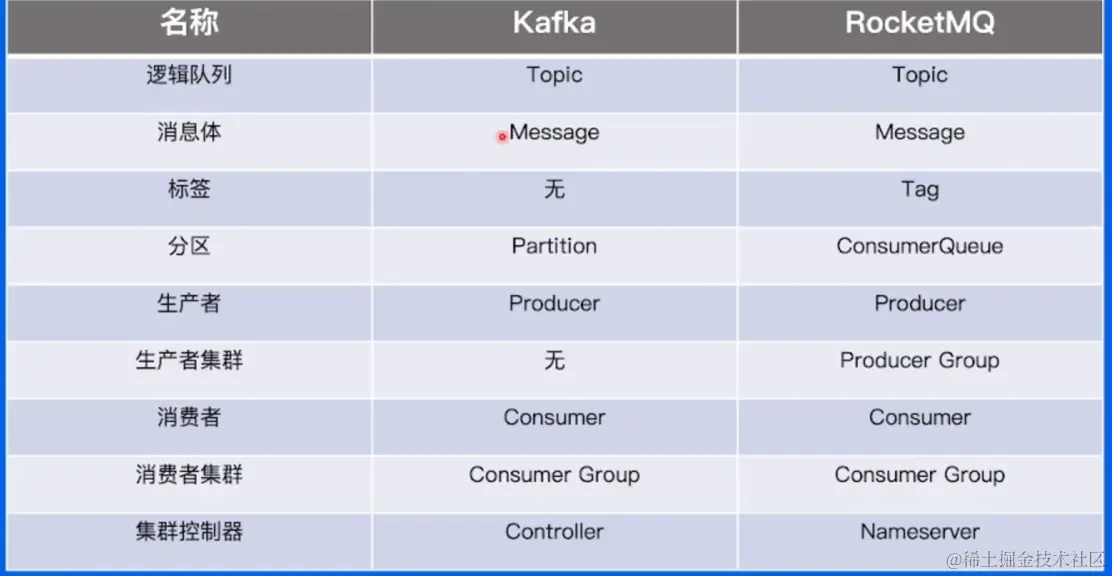

image-20220607170953697

在Topic中有更细分的Tag

提供了事务的功能

架构

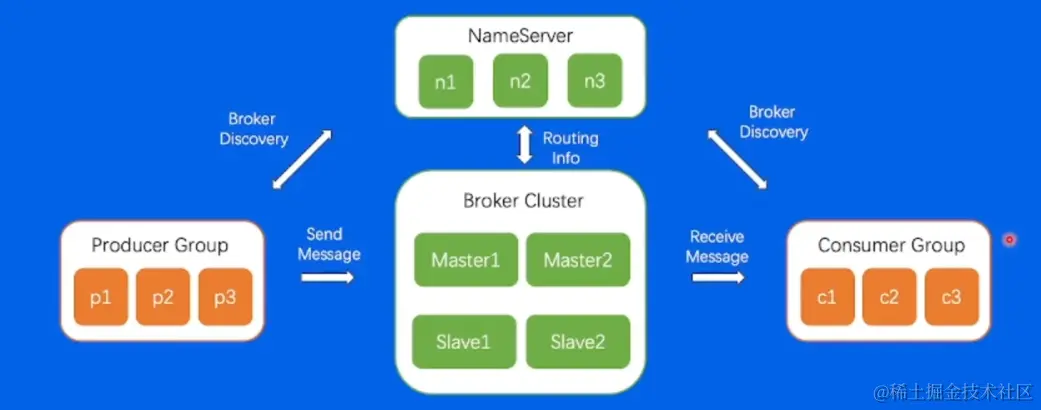

image-20220607171109628

NameServer相当于Controller的作用
Master与Slave是相对于机器设备来说的，可看做一个设备是另一个设备的从设备

消息的读取与写入

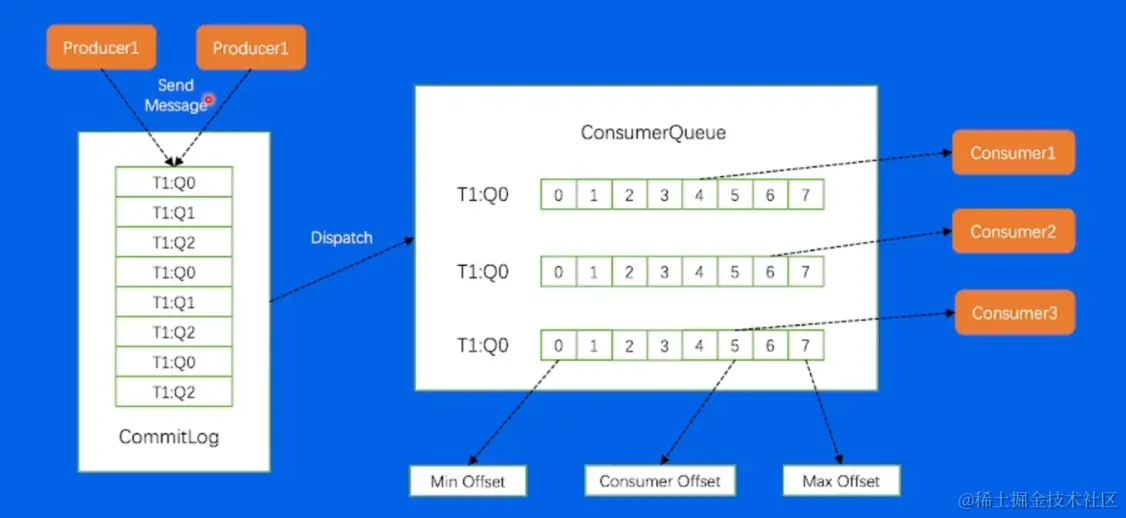

image-20220607171450866

消息的写入：
这里的Broker与Kafka一样，都有自己负责的Topic的分区，与Kafka不同的是，数据的写入只会写入到本地的一个文件中，从机器会从这个主机器中获取到写入的数据。

消息的读取：
消息在写入之后，会Dispatch其offset到各个的读队列中，以供消费者读取，这里可以存在多个读队列

高级特性

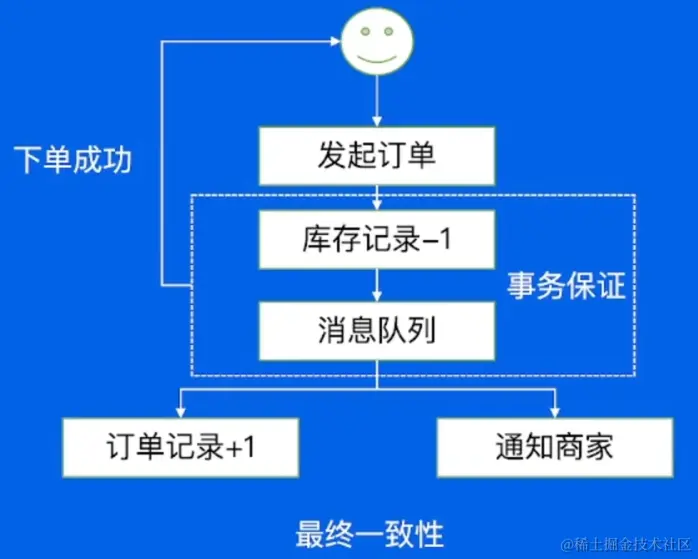

事务场景

image-20220607172044341

image-20220607172252309

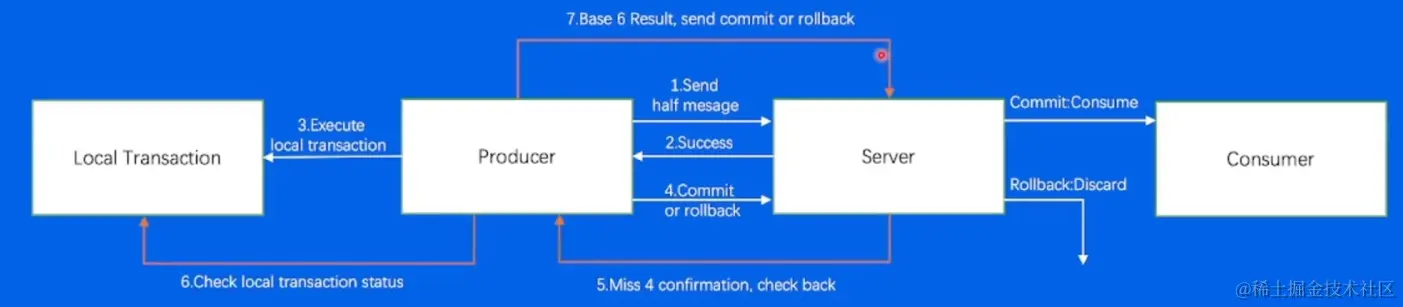

两阶段提交：
如果是正常的流程的话：
开启事务 -> 提交事务ack

如果MQ没有收到ack的话会发送一个check请求，让生产者在检查状态之后告知这个事务是提交还是回滚。
如果是回滚，就算消息已经落盘，最终也不会将消息发送给消费者

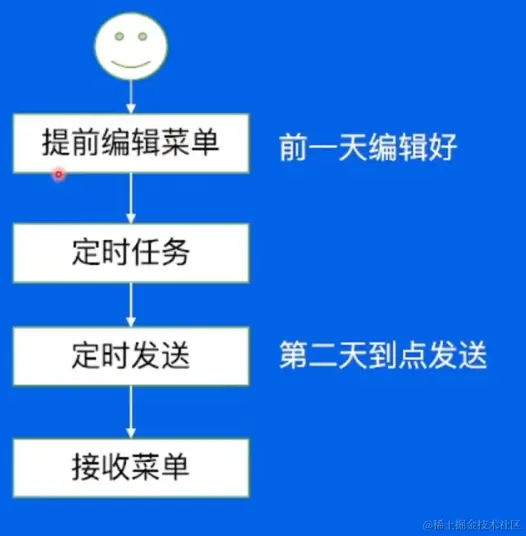

定时任务

image-20220607172640204

image-20220607172653066

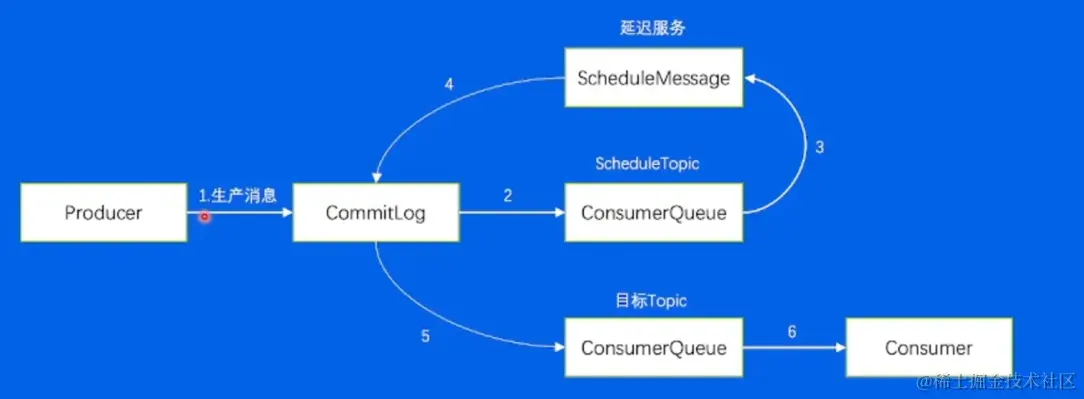

延迟服务：
当有延迟的消息到来的时候，会记录在CommitLog中，这时候消费者不会接收到这个定时消息，这个定时消息会传入一个ConsumerQueue队列中，然后这个队列会将消息导入延迟服务中ScheduleMessage，这个延迟服务可以定时的将消息再发送回日志中，以便于后续Topic可以正确的接收到消息

消息重试

image-20220607193513538

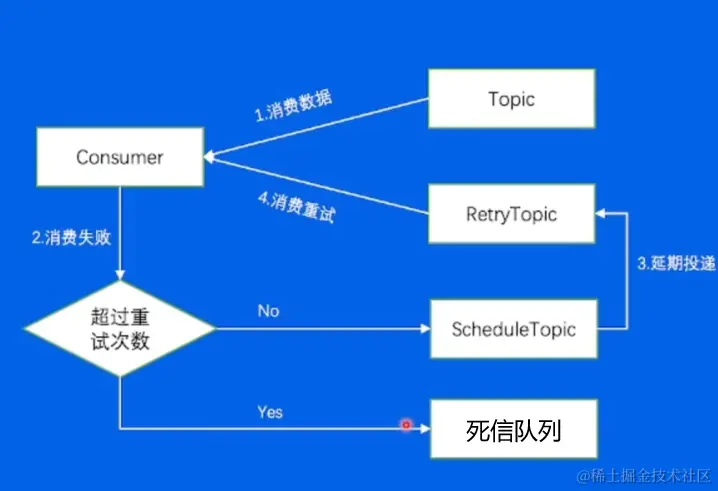

消息重试，消息在消费失败的时候会发送到延时队列中，然后延期重新投递。如果超过了重试次数还没有成功，则会进入死信队列中等待人工处理
