这是我参与「第三届青训营 -后端场」笔记创作活动的第12篇笔记

RPC框架基本概念

基本概念

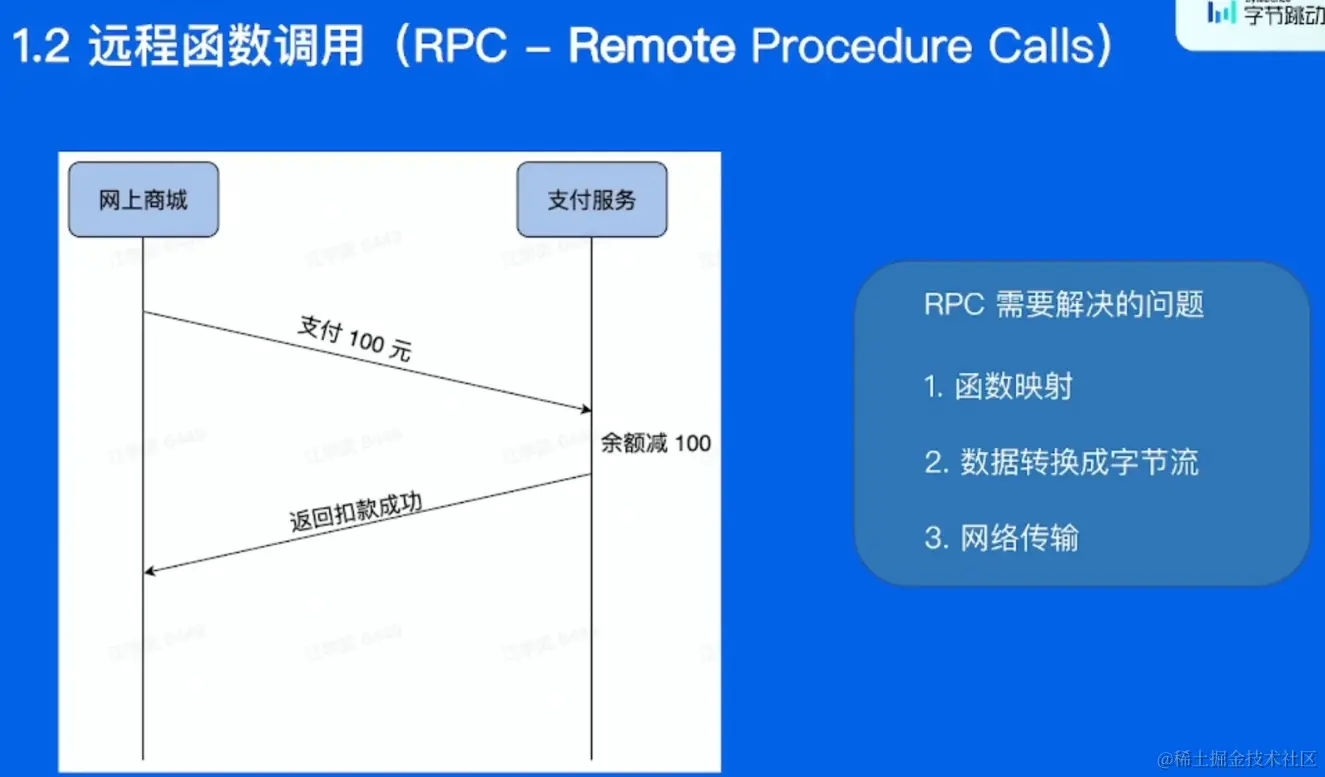

image-20220531095436247

RPC，Remote Procedure Calls
RPC框架解决的问题
1. 一般来说如果在本地调用函数的话，只需要找到对应的函数指针，编译器就会直接调用。如果是远程调用的话，函数指针就不是通用方法了，那么需要先找到对应的函数ID，再通过函数ID找到对应函数在本地的位置才能完成调用。Java天生就有函数ID的概念，也就是符号引用
2. 远程调用的时候，需要先将要传递的对象转换为字节流，然后再从网络中的字节流重现这个对象
3. 如何保证网络能高效稳定的传输数据

概念模型

image-20220531100756266

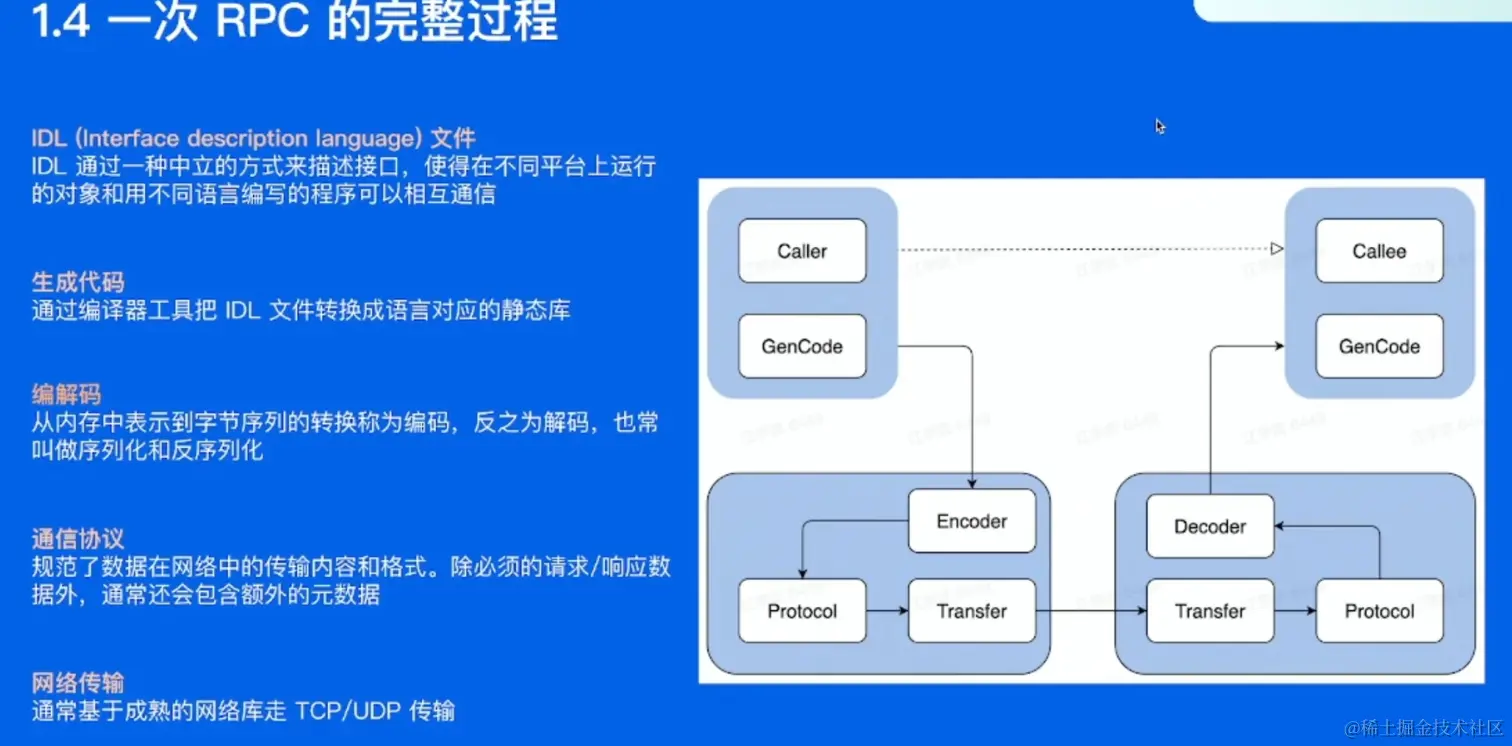

image-20220531105245806

1984年Nelson发表了论文《Implementing Remote Procedure Calls》，其中提出了RPC的过程由5个模型组成User、User-Stub、RPC-Runtime、Server-Stub、Server
也就是分为编解码层stub、协议以及传输层RPC-Runtime

优点以及带来的问题

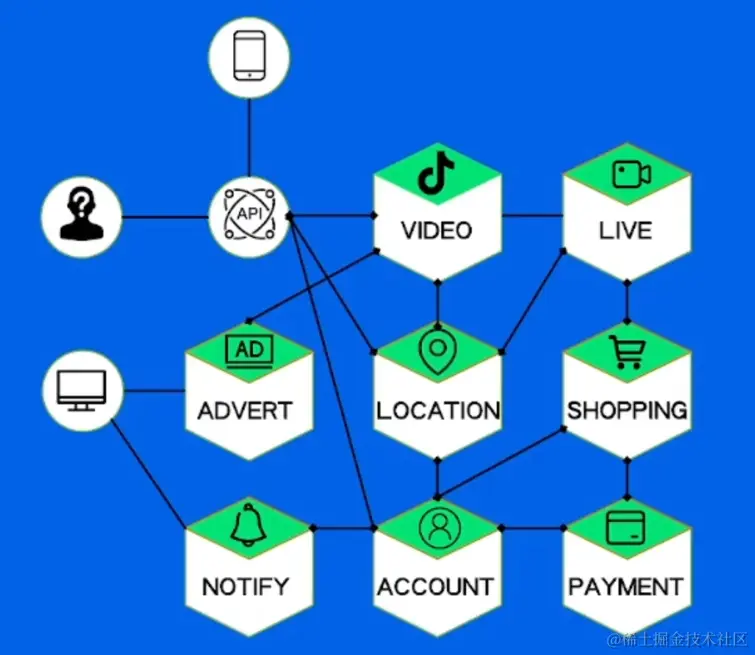

image-20220531105412960

优点：
1. 单一职责，有利于分工协作和运维开发
2. 可扩展性强，资源使用率更优
3. 故障隔离，服务整体可靠性更高，假如一个服务崩溃不会影响到其他服务

问题：
1. 服务宕机，应该如何处理
2. 在调用过程中发生网络异常，如何保证消息的可达性
3. 请求量突增导致服务无法及时处理，有哪些应对措施

分层设计

Apache Thrift框架

image-20220531110216508

编解码层

image-20220531150900892

语言特定的格式：
许多编程语言都内建了将内存对象编码为字节序列的支持，例如Java有java.io.Serializable。但是这种方法具有一定局限性，就是只有特定语言才能使用，有语言局限性
文本格式：
JSON、XML、CSV等文本格式，具有人类可读性。但是这种方式不是特别严谨，不能区分整数与浮点数，而且没有约束。并且在大部分语言的实现中，需要使用反射的方式，效率比较低

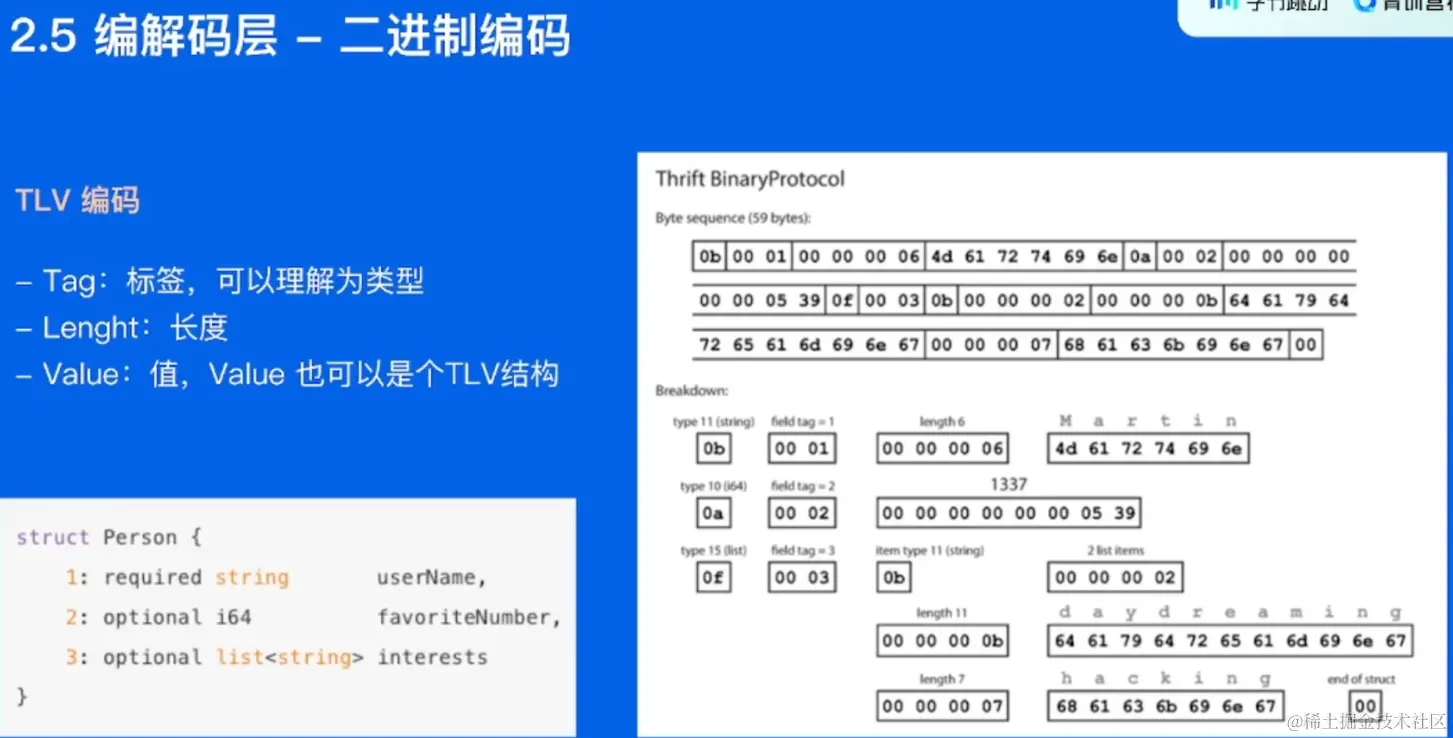

二进制编码：
也是目前比较常见的编码方式，具备跨语言和高性能的优点，常见的有Thrift的BinaryProtocol、Google的Protobuf等
二进制编码也就是将数据转换为二进制流，二进制编码方式也有很多种，比如说TLV编码NIV

TLV编码
- Tag：标签，可以理解为类型
- Length：长度
- Value：值，Value也可以是TLV结构


兼容性：支持自动增加新的字段，而不影响老的服务，这将提高系统的灵活度。不能是只靠维护IDL文件来增加新的字段
通用性：支持跨平台、跨语言，一般来说，大部分人使用的编码方式就是当下比较流行的编码方式
性能：从空间和时间两个维度来考虑，也就是编码后数据大小和编码耗费时长。如果编码会加入很多无关的字段，就会引起更多的网络IO，导致网络传输效率低下

协议层

image-20220531161032832

两种常见的协议：
特殊结束符：使用一个特殊字符作为每个协议单元结束的标示
变长协议：以定长加不定长的部分组成，其中定长的部分需要描述不定长的内容长度


Apache的Thrift协议中的KeyHeader：
Length：数据包大小
Header Magic：一个魔数，代表着版本信息，在读取的时候可以快速获取到这是什么类型的协议
Sequence Number：表示数据包的seqID，可用于多路复用，单连接内递增
Header Size：头部长度，从第14个字节开始计算一直到PayLoad前，也就是不包括前面的所有信息的长度，换一句话说就是前面的长度是固定不变的
Protocol ID：编解码方式，有Binary和Compact两种
Transform ID：压缩方式，如zlib和snappy
Info ID：传递一些定制的meta信息
PayLoad：消息体


协议 -> 编码 -> 解码

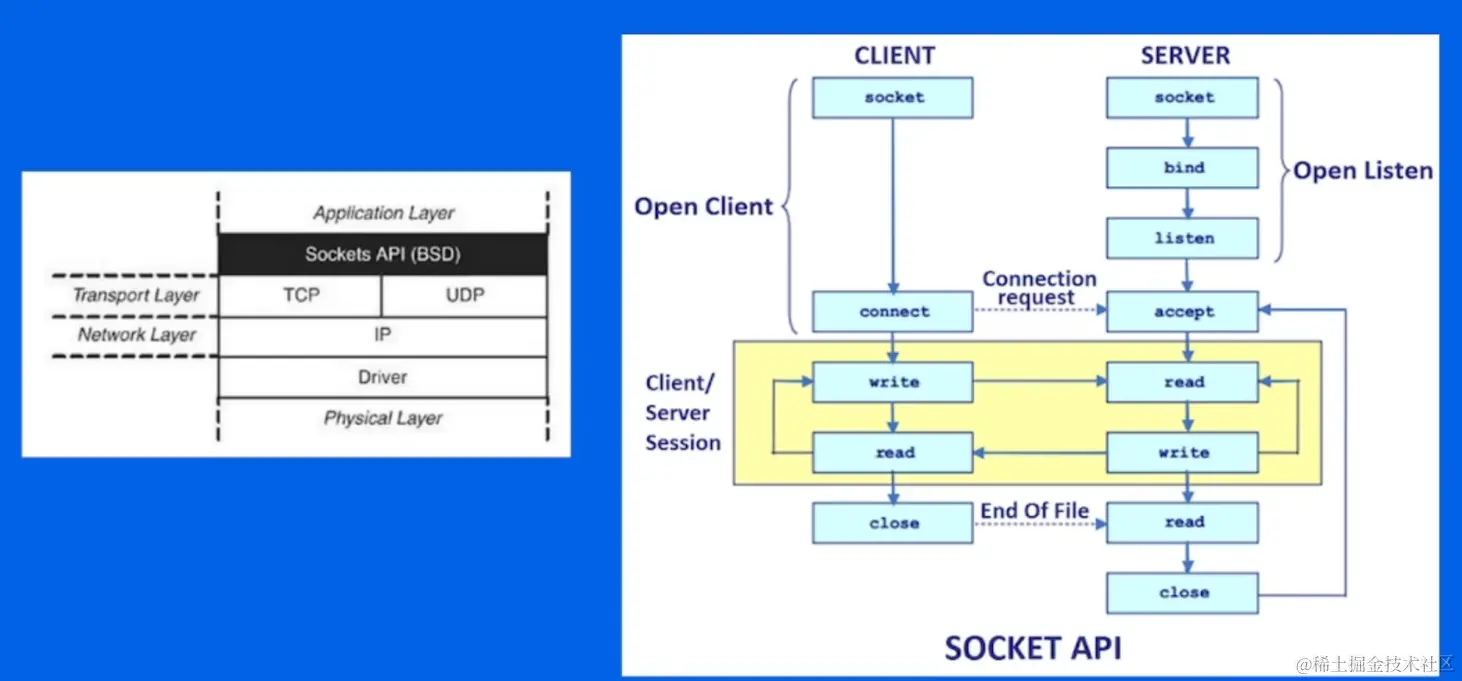

网络通信层

image-20220531162230534
提供易用API
对上层提供简单易用的API，封装底层Socket API，连接管理以及可读可写事件分发处理

功能
协议支持：tcp、udp和uds等
优雅退出、异常处理，对底层网络异常进行处理，并向上层友好的返回

性能
使用应用层buffer减少copy
高性能的定时器、对象池

关键指标

稳定性

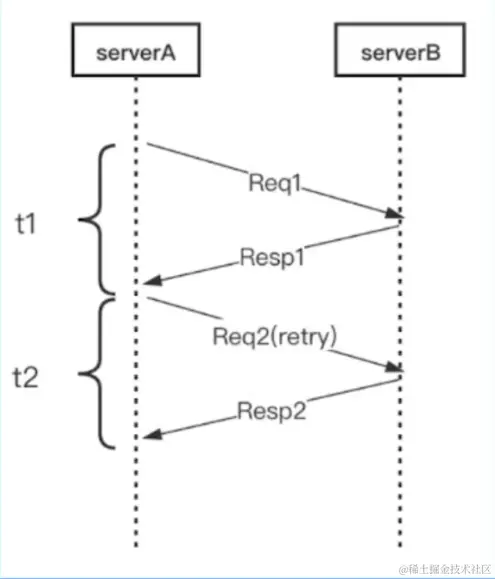

image-20220531170548997image-20220531170525238

image-20220531170647762

保障策略：
熔断：保护调用方，防止被调用的服务出现问题而影响到整个链路。也就是当A调用B、B调用C的时候，C如果响应不及时，A就会超时然后就会重复调用，导致大量请求堆积到B中，引起雪崩
限流：保护被调用放，防止大流量把服务压垮。调用端发起请求，被调用端在执行逻辑的时候，首先会检查线路逻辑，如果判断当前访问量超过本身设置的限流条件，就会直接返回一个限流的异常错误
超时控制：被调用端如果发现响应较慢，则快速返回并释放资源，防止资源浪费在不可用的节点上


请求成功率：
负载均衡：A调用B的时候，尽量保证请求能均衡的打到对应的服务器上去
重试：重试可以增加请求的成功率


快速重传：Backup Request
当请求的时间超过过往经验的时间的时候，就会认为请求丢失或者是失败，就会再次发送请求

易用性

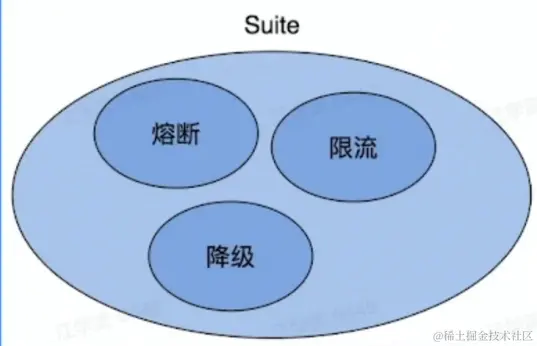

image-20220531171009169image-20220531170959504

开箱即用：
拥有合理的默认参数选项，不需要过多配置就可以直接使用，并且还有丰富的文档帮助配置

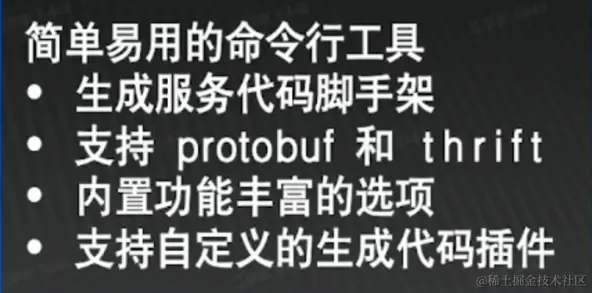

周边工具
生成代码的工具，简单易用的命令行工具，具有丰富的编解码协议。具有脚手架工具，不用做冗杂的多余代码配置

扩展性

image-20220531171230960
拥有更多的拓展点
Middleware：中间件
Option：
编解码层：
协议层：
网络传输层：
代码生成工具插件扩展：

观测性

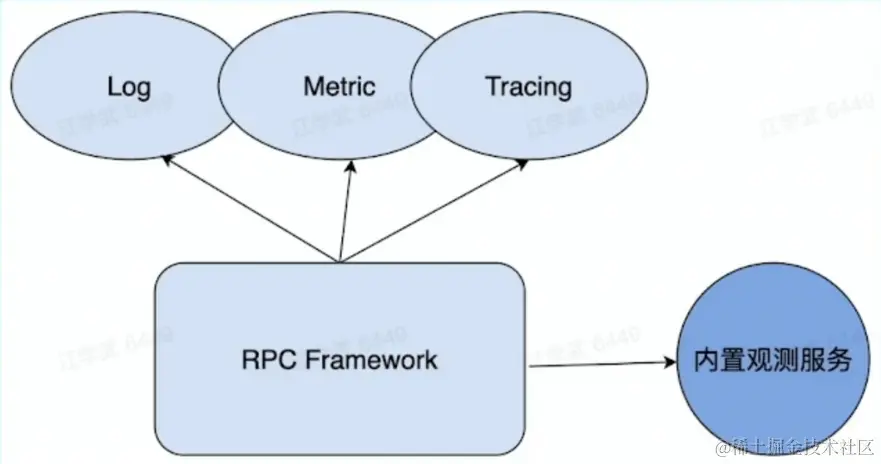

image-20220531223400063
Log：日志
Metric：监控，比如说可以通过监控的面板来观测到当前系统的QPS、延时等参数
Tracing：链式跟踪，比如说能观测到一个请求在各个阶段的耗时


除了这些三件套，还能提供一些别的信息，比如说
配置、环境变量、线程、协程、中间件

就类似与linux的top指令一样观测到系统的状态

高性能

image-20220531223810351

高吞吐：在单位时间内尽可能的处理大量请求
低延时：一个连接发出去所需要的时间尽可能的短


实际中低延时是更重要的

提高连接的复用率，减少创建销毁连接的开销
高性能的网络传输

企业实践

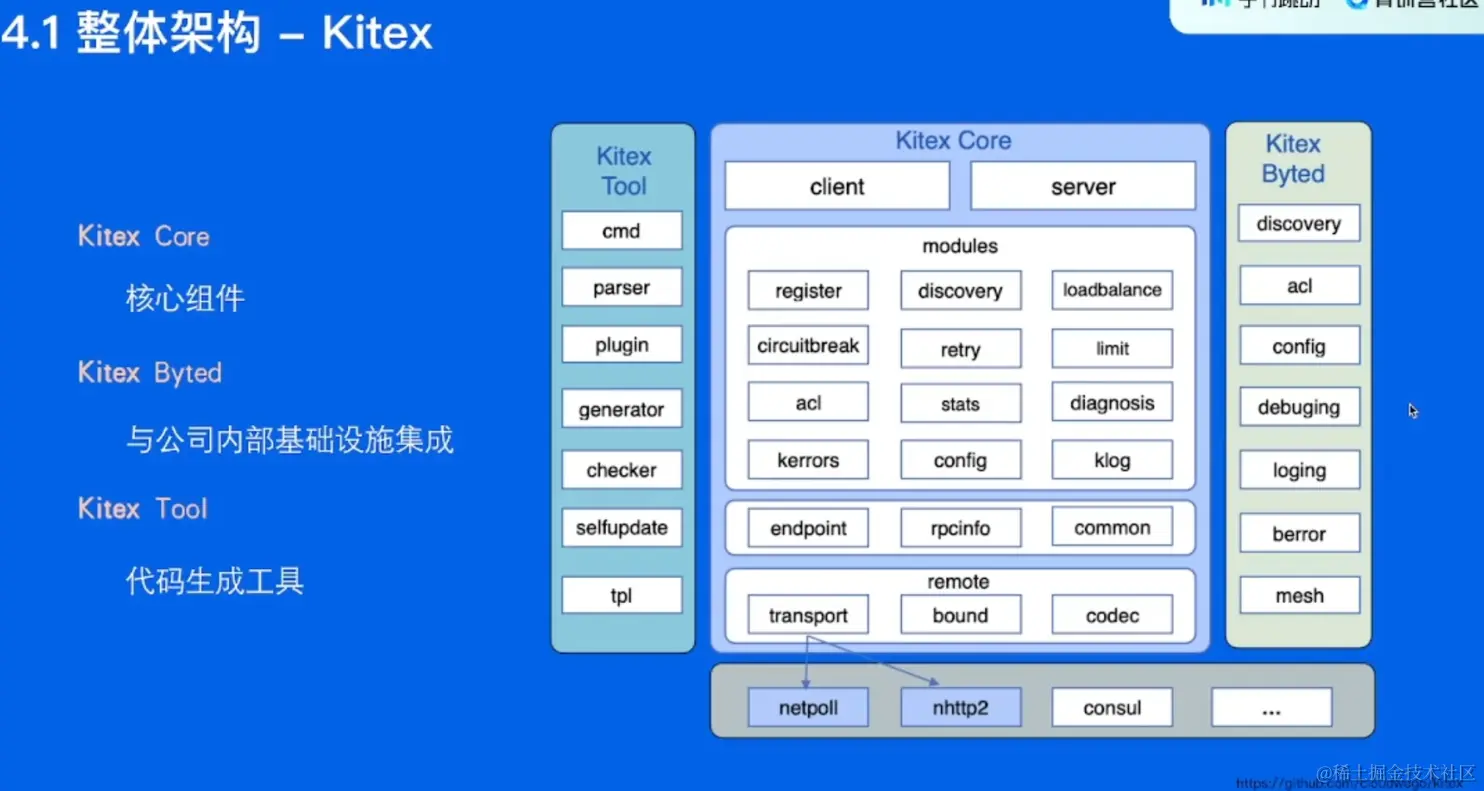

整体架构

image-20220531224306593

自研网络库

背景：
	原生库无法感知连接状态：在使用连接池时，池中存在失效连接，影响连接池的复用
	原生存在goroutine保障的风险：一个连接一个goroutine的模式，由于连接利用率底下，存在大量goroutine占用调度开销，影响性能


解决-Netpoll：
	解决无法感知连接状态问题：引入epoll主动监听机制，感知连接状态
	解决goroutine暴涨的风险：建立goroutine池，复用goroutine
	提升性能：引入Nocopy Buffer，向上层提供NoCopy的调用接口，编解码层面零拷贝

扩展性设计

image-20220531224809489

在transhandler这一层，支持了多种网络协议，可以使用多种网络协议进行网络操作

性能优化

总之就是大量引入池化提升复用率，并且合理对池化资源进行调度
Nocopy的流式读写很大的提升了网络IO性能

网络库优化：
调度优化：
	epoll_wait在调度上的支持
	gopool重用goroutine降低同时运行协程数
LinkBuffer：
	读写并行无锁，支持nocopy地流式读写
	高效扩缩容
	Nocopy Buffer池化，减少GC
Pool：
	引入内存池和对象池，减少GC开销


编解码优化：
Codegen：
	预计算并预分配内存，如果可以提前知道将要分配的内存大小，则一次分配完成，减少内存操作次数，包括内存分配和拷贝等
	Inline减少函数调用次数和避免不必要的反射操作等
	自研了Go语言实现的Thrift IDL解析和代码生成器，支持完善的Thrift IDL语法和语义检查，并支持了插件机制-Thriftgo

JIT（just in time，当一段代码即将第一次被运行的时候，再进行编译）
	JIT将编译过程移到了程序加载的阶段，一次性生成对应的编解码并执行
	传统维护代码需要首先将维护好的代码编译后上传，并要即时将代码的变更提醒到每一个调用者身上，比较的费时费力。当使用了JIT技术，维护代码就变得很简单，只需要不断地维护写好的代码即可，当调用者发现代码变更的时候，会自动进行编译运行
	基于JIT编译技术的高性能动态Thrift编解码器-Frugal

合并部署

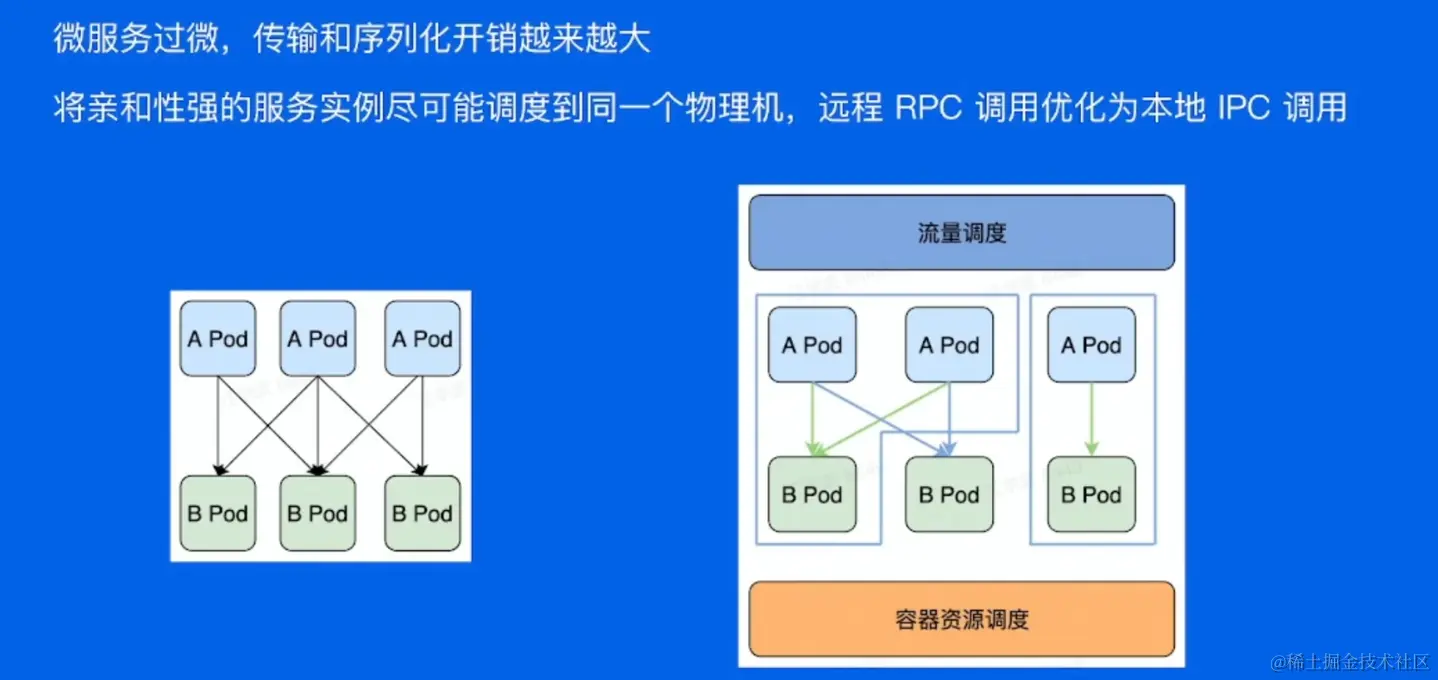

image-20220531230455040

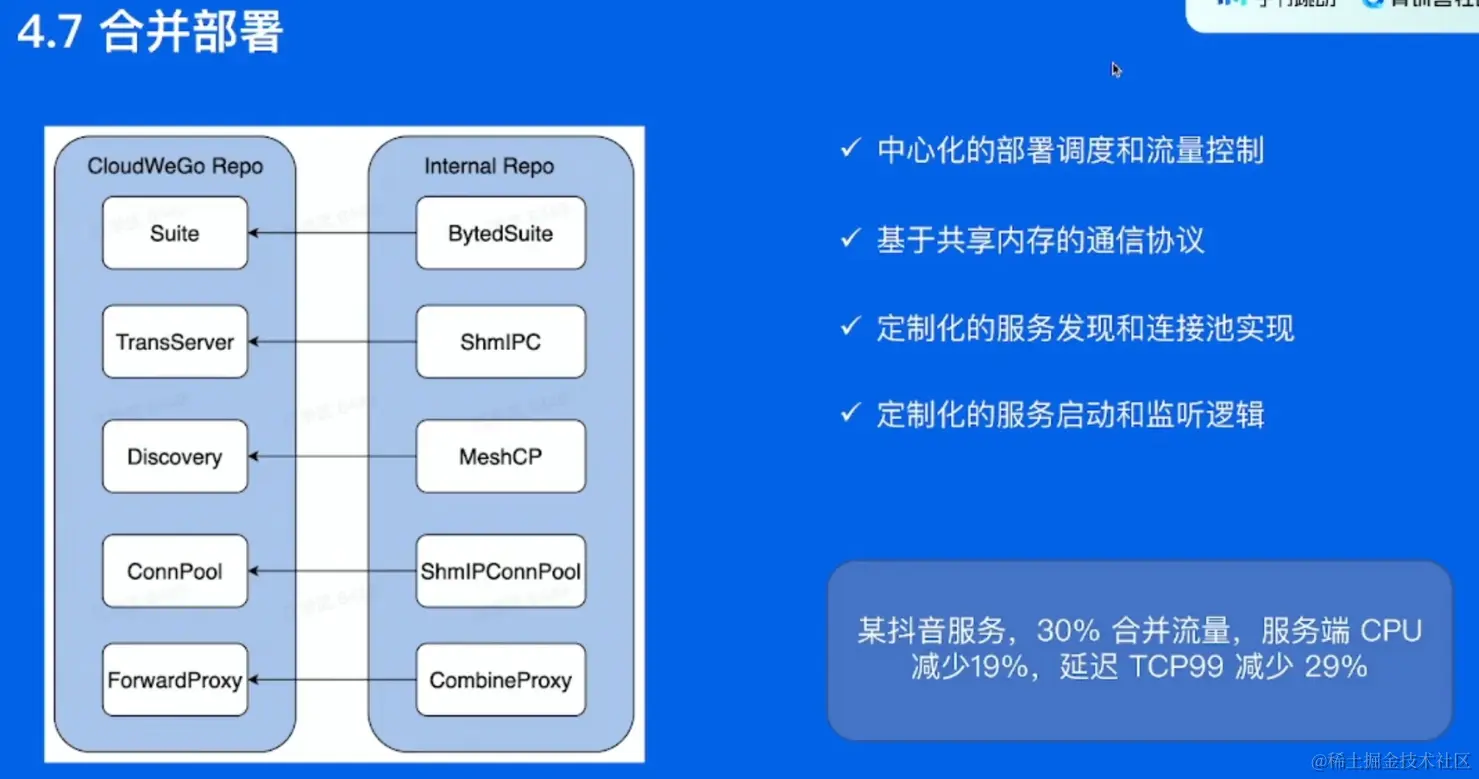

image-20220531230603108

当亲和性比较强的微服务被合并到同一台物理机上进行部署的时候，其各种通信、服务发现就需要响应的进行更改

通信协议这时候就会从网络IO更改为共享内存，服务发
