如何用OpenCV进行阈值处理、边缘、轮廓和线条检测

到目前为止，在这一系列的文章中，我们已经涵盖了图像处理的基本概念。现在我们要深入探讨一些更高级的变换。没有它们，计算机视觉，一般来说，将是不可能的。大多数转换都严重依赖于数学，更确切地说，是线性代数。我们将尽最大努力，尝试在不使用太多数学的情况下解释它们。

在这篇文章中，我们包括

1. 阈值处理
2. 边缘检测
3. 线条检测
4. 轮廓检测

1.阈值处理

阈值处理是一种图像分割方法，用于从灰度或彩色图像中创建二进制图像。二元图像是一种只有2个值的图像，通常是黑色和白色，意味着像素的值是0或255。

这个过程主要用于将图像中的物体从其背景中分离出来。简单地说，我们确定一个阈值，然后创建一个逻辑矩阵，即所谓的掩码，用于图像的索引。有2种类型的阈值处理：全局和适应性。

1.1 全局阈值处理

在进行全局阈值处理时，我们将图像中的所有像素值与一个单一的阈值进行比较。如果像素值大于阈值，它就被设置为255，否则，我们就给它一个0的值。全局阈值处理只有在我们能在图像中完全不同的背景和物体，即它们有两个不同的像素值组的情况下才起作用。

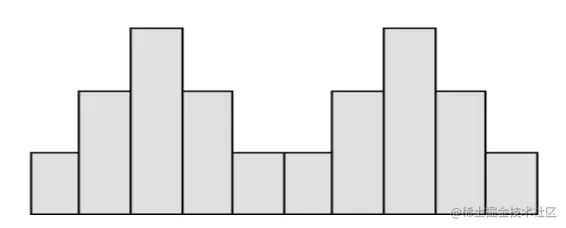

全局阈值是根据直方图来确定的。图像的直方图告诉我们图像中有多少像素具有某个像素值，由于我们说全局阈值的理想图片是那些具有2个分离的像素值组的图片，所以理想的直方图看起来就像这样。

我们称它为双峰型。

现在让我们看看全局阈值处理的一个真实例子。

我们有这张肺部的X射线图像，我们的想法是将肺部与背景分开，这样我们就可以清楚地看到形状并检查一些异常情况。让我们深入了解一下代码。

import numpy as np
import cv2
from google.colab.patches import cv2_imshow
import matplotlib.pyplot as plt

img = cv2.imread('lungsxray.jpg')
img_gray = cv2.cvtColor(img,cv2.COLOR_BGR2GRAY)
histogram,bin_edges = np.histogram(img_gray,bins=256,range=(0,256))
fig = plt.plot(histogram)
plt.show()
threshold_value = 130

ret,imgt = cv2.threshold(img_gray,threshold_value,255,cv2.THRESH_BINARY)
cv2_imshow(imgt)

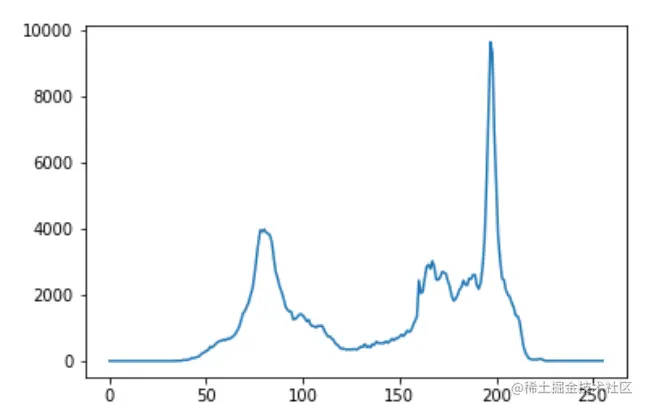

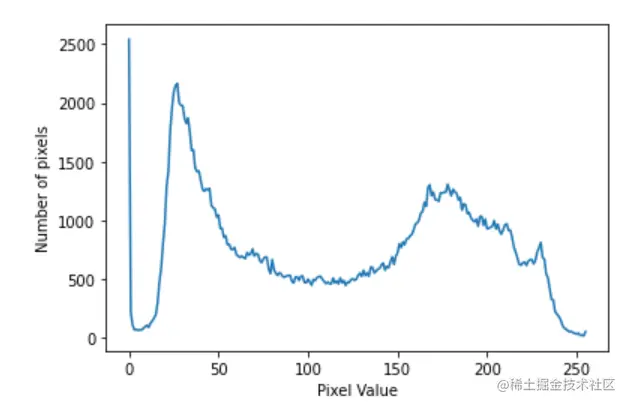

首先，我们要把图像转换成灰度，然后我们要用numpy函数numpy.histogram找到图像的直方图。它把图像作为第一个参数，把若干个bin以及图像中的像素值范围作为第二和第三个参数。当我们绘制直方图时，它看起来像这样。

这不是一个教科书式的完美的双峰直方图，但它已经足够好了。我们可以注意到，两个像素的值组在120-130左右分开。在这个例子中，我们将其设置为130。现在我们要使用OpenCV的函数，叫做cv2.threshold。它接收五个参数：我们要阈值的图像，阈值，阈值后的最大像素值，以及阈值的类型。

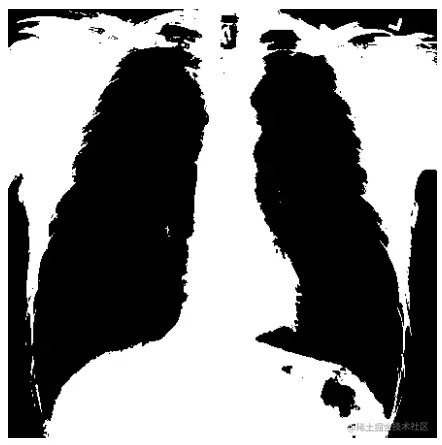

cv2.THRESH_BINARY代表基本的全局阈值处理。该函数返回两个参数，第一个是用于阈值处理的值，第二个是阈值处理后的图像。让我们看看它是什么样子的。

正如我们所看到的，我们已经把肺部与身体的其他部分完全分开。请记住，这只有在图像具有某种程度的双峰直方图时才能做到。

1.2 自适应（局部）阈值处理

与使用一个阈值的全局阈值不同，自适应阈值利用了一个独特的阈值，该阈值是基于从整个图像中获得的分区子图像。基本上，我们把图像分成许多小块（矩阵），并使用某种统计方法，来确定该子图像的阈值。现在让我们来看看这个图像。

img = cv2.imread('bookthreshold.jpg')
img = cv2.cvtColor(img,cv2.COLOR_BGR2GRAY)

这个图像不会有双峰直方图，因为有许多不同的像素值组，简单地说就是有许多灰色的阴影。

hist,bin_edges = np.histogram(img,bins=256,range=(0,256))
plt.plot(hist)
plt.show()

直方图显然不是双峰的，所以让我们进行全局阈值处理，看看会发生什么。

ret,threshold = cv2.threshold(img,130,255,cv2.THRESH_BINARY)
cv2_imshow(threshold)

正如我们所见，全局阈值处理在这里显然不起作用。现在让我们来执行自适应阈值处理。我们可以使用OpenCV的函数cv2.adaptiveThreshold来做。它接收6个参数：图像、最大像素值、寻找阈值的统计方法、阈值的类型、子矩阵（掩码）的大小，以及一个帮助算法在整个过程中更新阈值的常数。

threshold2 = cv2.adaptiveThreshold(img,255,cv2.ADAPTIVE_THRESH_MEAN_C,cv2.THRESH_BINARY,13,5)
cv2_imshow(threshold2)

ADAPTIVE_THRESH_MEAN_C表示阈值将被确定为子图像中所有像素的平均值。你可以在OpenCV的文档中找到其余的统计方法。通过THRESHOLD_BINARY，我们明确了我们想要一个基本的二进制图像作为结果，这意味着高于其阈值的像素将有255的值，而其余的将被设置为0。

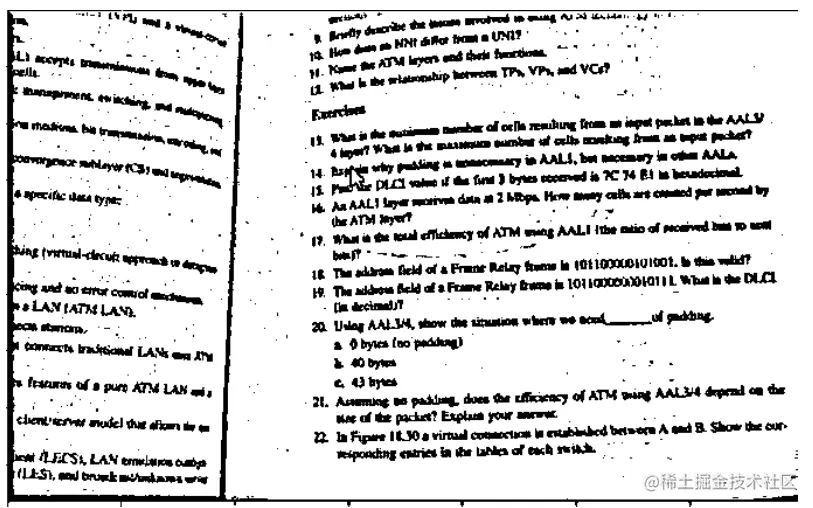

在不深入研究数学的情况下，数字13决定了子图像的大小将是13×13，你需要记住的是，这个数字必须是一个奇数，而我们设置了一个常数为5。我们任意选择了这2个数字。结果如下。

这看起来比全局阈值的那个好得多。通过对参数的微调和对统计方法的实验，我们可以得到一个更好的图像，但这已经足够好了，可以显示出区别。

2.边缘检测

许多问题最常见的前提条件之一可能是寻找边缘。几乎所有应该在图像中找到某种对象的算法都是基于边缘检测的。 但是，边缘检测是如何进行的呢？有大量的算法用于这一目的，而且几乎所有的算法都有复杂的数学背景。在这篇文章中，我们将向你展示如何实现可能是寻找图像中所有边缘的最佳方法。

2.1 Canny 边缘检测

Canny Edge Detection一直是识别图像中的边缘的最常用的方法之一，但也是最复杂的方法之一。在这篇文章中，我们不打算介绍Canny Edge Detection背后的理论背景，我们只打算关注它的实现。因此，让我们深入了解它。

import cv2
image = cv2.imread(r'/content/drive/MyDrive/shapessm.jpg')
cv2.imshow(image)
image_edges = cv2.Canny(image,100,200)
cv2.imshow(image_edges)

正如你所看到的，OpenCV中Canny的实现非常简单。canny函数需要三个参数：我们要检测边缘的图像和两个我们要分离的阈值。你可以看到，用OpenCV进行边缘检测并不难，但如果我们想从图像中只得到那张CD，或者是那支铅笔呢？边缘检测只是物体检测的第一步。现在让我们转到第二步。

3.线条检测

在图像处理中，寻找图像中直线的方向和位置是非常重要的任务。解决这个问题时最常用的技术是Hough变换。Hough变换将图像从空间域转到另一个域，在这个域中，感兴趣的信息是以不同方式表示的。在这种情况下，我们从空间域到Hough域。

Hough变换的骨干是一些复杂的数学，需要注意的是，Hough变换不仅限于线条检测，还包括任何具有数学参数化的形状。

3.1 霍夫线变换

Hough线变换可以通过实现cv2.HougLinesP函数来完成。该函数需要5个参数。原始图像的边缘，累积器的距离分辨率（像素），累积器的距离分辨率（弧度），以及函数内部的阈值票数。

可选的参数是最小和最大的线长，以及线之间的间隙。因此，首先我们需要在图像上进行边缘检测。

img = cv2.imread('Highway.JPG')
#Converting the image into gray-scale
img = cv2.cvtColor(img,cv2.COLOR_BGR2GRAY)
cv2_imshow(img)
#Finding edges of the image
edge_image = cv2.Canny(img,250,200)
cv2_imshow(edge_image)

现在我们要在这个图像上进行Hough线检测。

lines = cv2.HoughLinesP(edge_image, 1, np.pi/180, 60, minLineLength=10, maxLineGap=250)
#Going through every line we found and drawing it in an image based on starting and ending point
for i in range(2):
  print(lines[i])
#[[  2   1 589   1]]
#[[336   4 542 297]]

这就是前两条线的样子。每条线由一条线的起点和终点的坐标组成。第二和第三个参数几乎都是1和Pi/180，它们与Hough变换的数学运算有关。

阈值、最小线长和最大线距都是通过实验选择的。现在我们已经得到了每条线的坐标，我们想继续在我们的原始图像上绘制这些线。

lines = cv2.HoughLinesP(edge_image, 1, np.pi/180, 60, minLineLength=10, maxLineGap=250)
#Going through every line we found and drawing it in an image based on starting and ending point
for i in range(2):
  print(lines[i])
#[[  2   1 589   1]]
#[[336   4 542 297]]

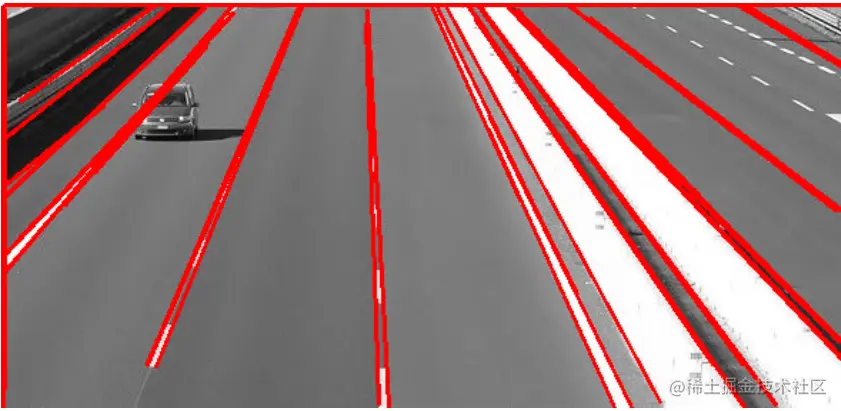

我们已经成功识别了图像中的大部分线条。现在让我们看看如何用Hough变换来检测圆圈。

3.2 Hough圆形变换

除了线条之外，Hough变换还能够进行圆的检测。实际上，如果你知道它们的数学方程，它能够找到任何形状。我们鼓励你了解更多关于这个图像处理的强大工具。但如果你只是需要快速的圆检测，让我们看看在OpenCV中是如何做到的。

import cv2
import numpy as np
from google.colab.patches import cv2_imshow


image = cv2.imread(r'/content/drive/MyDrive/shapessm.jpg')
cv2_imshow(image)

image_edges = cv2.Canny(image, 0,255)
cv2_imshow(image_edges)

circles_img = cv2.HoughCircles(image_edges,cv2.HOUGH_GRADIENT,1,20,
                           param1=50,param2=30,minRadius=40)

circles_img = np.uint16(np.around(circles_img))
for i in circles_img[0,:]:
   image = cv2.circle(image,(i[0],i[1]),i[2],(0,255,0),2)


cv2_imshow(image)

正如我们所看到的，在图像中，有不止一个类似圆的形状，但我们只检测到了我们之前谈到的那个CD的外线。这与HoughCircle函数的参数和它的参数有关，所以让我们尽可能简单地解释一下它们。

首先，像往常一样，我们要在一张图片上找到圆。第二个参数告诉我们要使用哪种检测算法，你应该总是使用cv2.HOUGH_GRADIENT。第三个参数与变换本身有很大关系，但为了简单起见，它定义了如何检测一个完整的圆线。它被称为dp，它越大，圆线可以不那么完整，但仍然被检测到。然后我们有一个检测到的两个圆圈之间的最小距离。

参数一和二告诉gradient如何检测边缘，以及什么是圆状物体的阈值，阈值越小，返回的非圆状物体越多。最后，你可以设置你期望检测的圆的最小和最大半径，以像素为单位。

4.等高线检测

等高线被定义为连接沿图像边界的所有具有相同强度的点的线。使用等高线检测，我们可以检测图像中物体的边界。OpenCV提供了cv2.findContours函数，使我们能够很容易地识别所有的轮廓，这在许多不同的任务中是非常有用的。它在二进制图像上的效果最好，该函数需要4个参数。图像、轮廓线检索模式和近似方法。现在让我们来看看我们如何进行轮廓检测。

#Loading the image
img = cv2.imread('/content/drive/MyDrive/shapessm.jpg')
#Converting the image into gray-scale
img = cv2.cvtColor(img,cv2.COLOR_BGR2GRAY)
cv2_imshow(img)
#Output

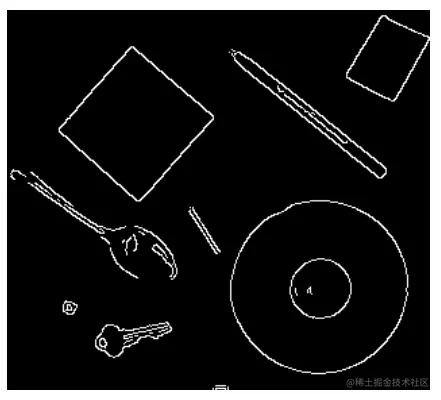

现在我们要用Canny边缘检测法来寻找这个图像的边缘。

#Finding edges of the image
edge_image = cv2.Canny(img,250,200)
#showing Edged image
cv2_imshow(edge_image)

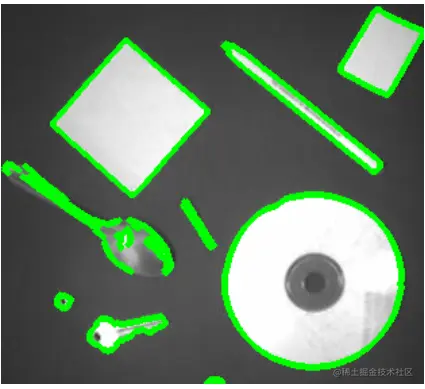

在我们自己得到这张图片后，我们将使用OpenCV的findContours函数。此外，我们还将展示如何使用cv2.drawContours函数在原始图像上绘制检测到的轮廓线。

# Finding all the lines in an image based on given parameters
contours, hierarchy = cv2.findContours(edge_image,
    cv2.RETR_LIST, cv2.CHAIN_APPROX_SIMPLE)
#Reverting the original image back to BGR so we can draw in colors
img = cv2.cvtColor(img,cv2.COLOR_GRAY2BGR)
#parameter -1 specifies that we want to draw all the contours
cv2.drawContours(img, contours, -1, (0, 255, 0), 3)
cv2_imshow(img)

现在让我们来解释一下我们所使用的参数。对于轮廓检索类型，我们有4个选项。这里我们使用了cv2.RETR_LIST，这意味着该函数将检索所有可能的轮廓，而不计算层次。所有其他的参数都会返回一定层次的轮廓，你可以在OpenCV官方文档中查看。最后一个参数代表近似的方法。我们在这里有两个选项。

第一个是cv.CHAIN_APPROX_NONE，这意味着该函数将返回轮廓中的所有点，并且不会进行任何形式的逼近。第二个参数是cv.CHAIN_APPROX_SIMPLE。使用这个参数，函数将对轮廓的关键点进行近似，并只提供给我们这些点。在下一篇文章中，我们将看到轮廓检测的重要性，以及我们如何操作这些参数。

总结

在这篇文章中，我们介绍了图像分割的一些核心原则。计算机视觉在很大程度上依赖于分割，它经常被用作某些种类的CNN模型的预处理方法。另外，一些基本的计数应用也可以用我们所涉及的一些算法来完成。在下一篇文章中，我们将向你展示一些现实生活中的项目，以及你如何使用到目前为止所获得的图像处理知识。
