参考

• Grokking The System Design Interview

系统设计问题

System Design Interviews: A step by step guide

• 需求澄清
• 系统接口设计
• Back-of the envelope estimation 粗略估计
  • 系统规模（what scale is expected from the system)
  • 存储需求
  • 贷款需求
• 定义数据模型（Defining data model）
• 高级设计（High-level design）
  • 架构图
• 细节设计（Detailed design）
  • 分布式存储
  • 多级缓存设
  • 负载均衡
• 找到并解决系统瓶颈（Identify and resolving bottlenecks）
  • 单点问题
  • 存储备份
  • 熔断限流
  • 兜底设计

Designing a URL Shortening service like TinyURL

需求背景

系统需求及目标

• 功能需求（Functional Requirement）

  • 给定一个URL，可以产出一个唯一的短的URL，短链接

  • 当用户点击短链接，可以重定向原始链接

  • 用户可以定制化短链接

  • 短链接应该有个默认的过期时间，用户可定制

• 非功能需求（Non-Functional Requirement）
  • 系统高可用
  • URL重定向应该实时的，并且最小化延迟
  • 短链接应该不可预测
• 扩展需求（Extented Requirement）

容量预估及限制

系统是一个读比较多的系统，假设读写比例100:1

• 吞吐预估（Traffic estimates）

  • 假设一个月有500M的新URL

    $100 * 500M => 50B$

  • QPS预估，创建新URL

    $500 million / (30 days * 24 hours * 3600 sec) \approx 200 URL/s$

  • 考虑到读写比100:1， URL重定向/每秒

    $100 * 200 URLs/s = 20 K/s$

• 存储预估（Storage estimates）

  • 假设每个短链接存储5年。因为500M/月的新建，链接数：

    $500 million * 5 year * 12 months = 30 billion$

  • 假设每个短链接500字节，存储容量：

    $30 billion * 500 bytes = 15 TB$

• 带宽预估（Bandwidth estimates）

  • 对于写请求200个/s，每秒请求大小：

    $200 /s * 500 bytes = 100 KB/s$

  • 对于读请求，20K/s重定向：

    $20K/s * 500 bytes = 10 MB/s$

• 内存预估（Memory estimates）

  • 按照八二法则，20%的URL占用了80%贷款，我们可以缓存20%的URL

  • 我们有20K/s请求，那么一天的请求：

    $20K * 3600 seconds * 24 hours \approx 1.7 billion$

  • 缓存20%：

    $0.2 * 1.7 billion * 500 bytes \approx 170 GB$

  • 有很多duplicate请求，实际的存储低于170 GB

• 高水平评估（High level estimates）：假设一个月新建500 million URLs，读写比例100:1 | 类别 | 预估 | | --- | --- | | New URLs | $200/s$ | | URL重定向 | $20K/s$ | | 入数据 | $100KB/s$ | | 出数据 | $10MB/s$ | | 存储5年 | $15TB | | 缓存 |$ 170GB$ |

系统API

/**
 * @param api_dev_key: The API developer key of a registed account.
 * @param orignal_url: Original URL to be shortened
 * @param custom_alias: Optional custom key for the URL
 * @param user_name: Optinal user name to be used in encoding
 * @param expire_date: Optinal expiration date for the shortened URL
 *
 * @return: succ: the shorened URL, fail: error code
 */

createURL(api_dev_key, orignal_url, custom_alias=None, user_name=None, expire_data=None)

/**
 * @param api_dev_key: The API developer key of a registed account.
 * @param url_key: representing the shortened URL to be retrieved
 *
 * @return: succ: 'URL Removed'
 */
deleteURL(api_dev_key, url_key)

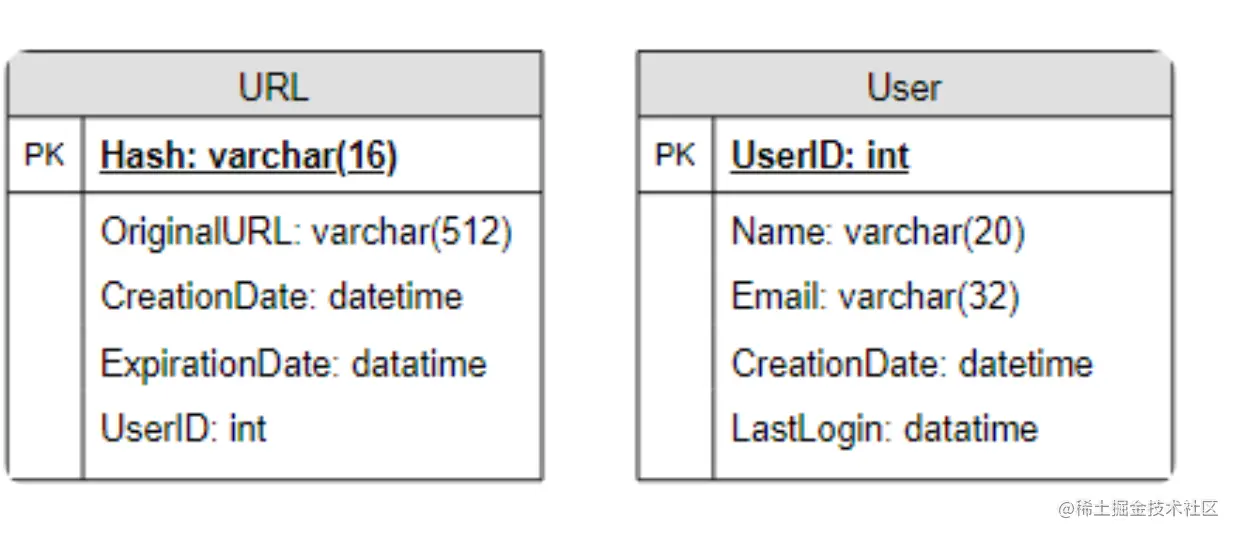

数据库设计

基础系统设计及算法

两种方案：

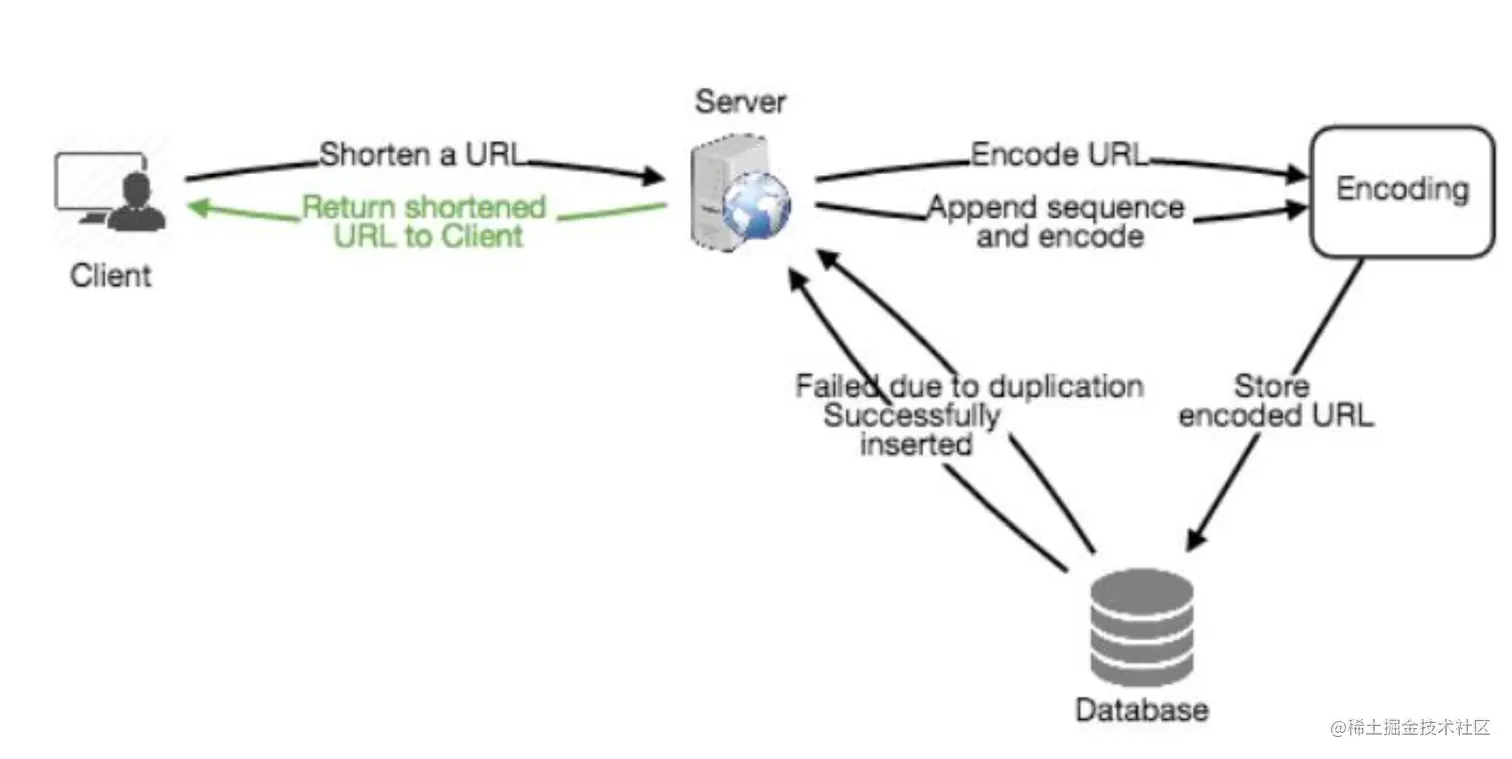

Encoding actual URL

计算每个URL的唯一hash(MD5或者SHA256算法)，我们仅仅预留了8字节后缀，MD5和Base64都超标了

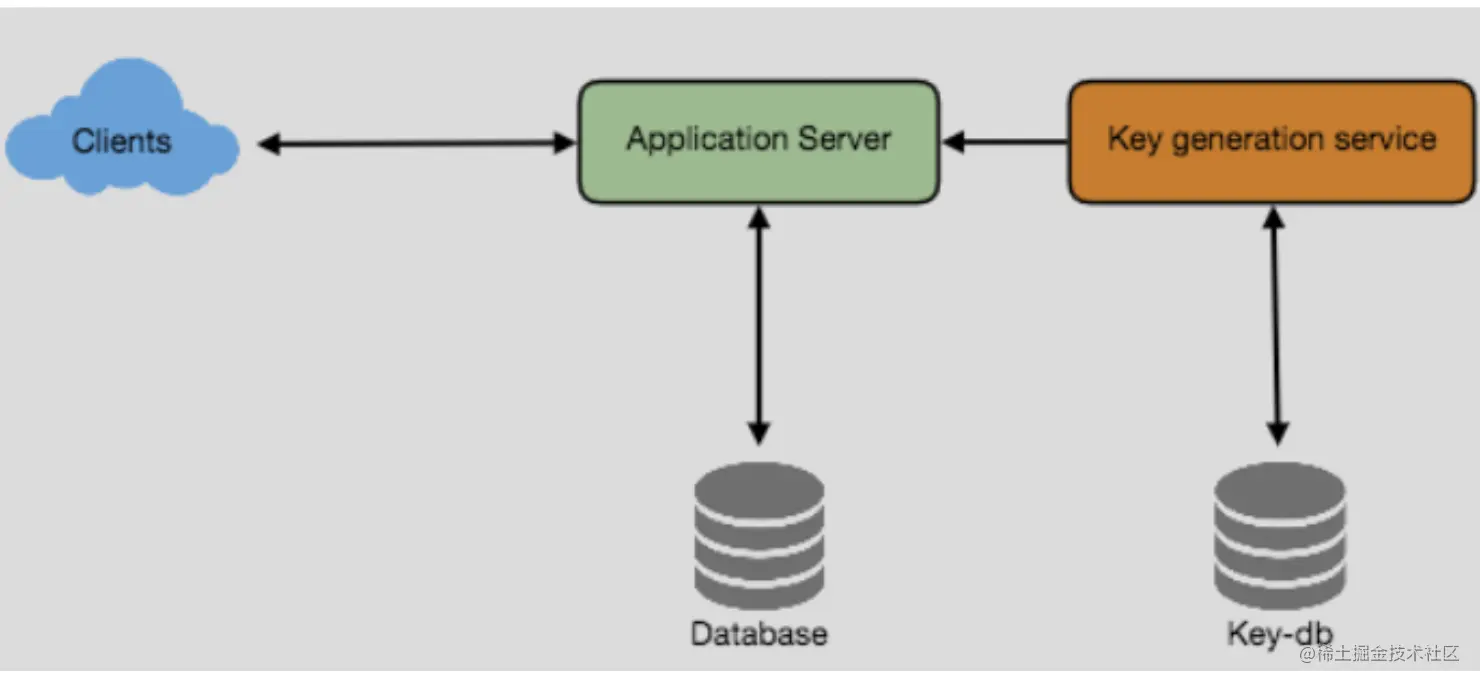

Generating keys offline

使用KEY服务（Key Generation Service KGS）

• 并发问题
  • KGS使用两个表存储keys：一张已用的表，一张未用的表，并且可以使用缓存加快速度
  • 使用锁
• Key数据库大小：使用5字节KEY，总共可以产生68.7B唯一的keys $6(字节/key) * 68.7B(唯一key) = 412 GB$
• 单点问题：使用副本
• 每个应用服务器可以缓存keys：加快速度
• key查找
• Custom aliases限制

数据分区及副本

• 范围分区
  • 基于首字母：带来数据不平衡
• Hash分区

Cache

• 需要多少缓存：20%的热点数据缓存，170GB左右
• 缓存回收策略(Cache eviction)：LRU(Least Recently Used)
• 副本更新

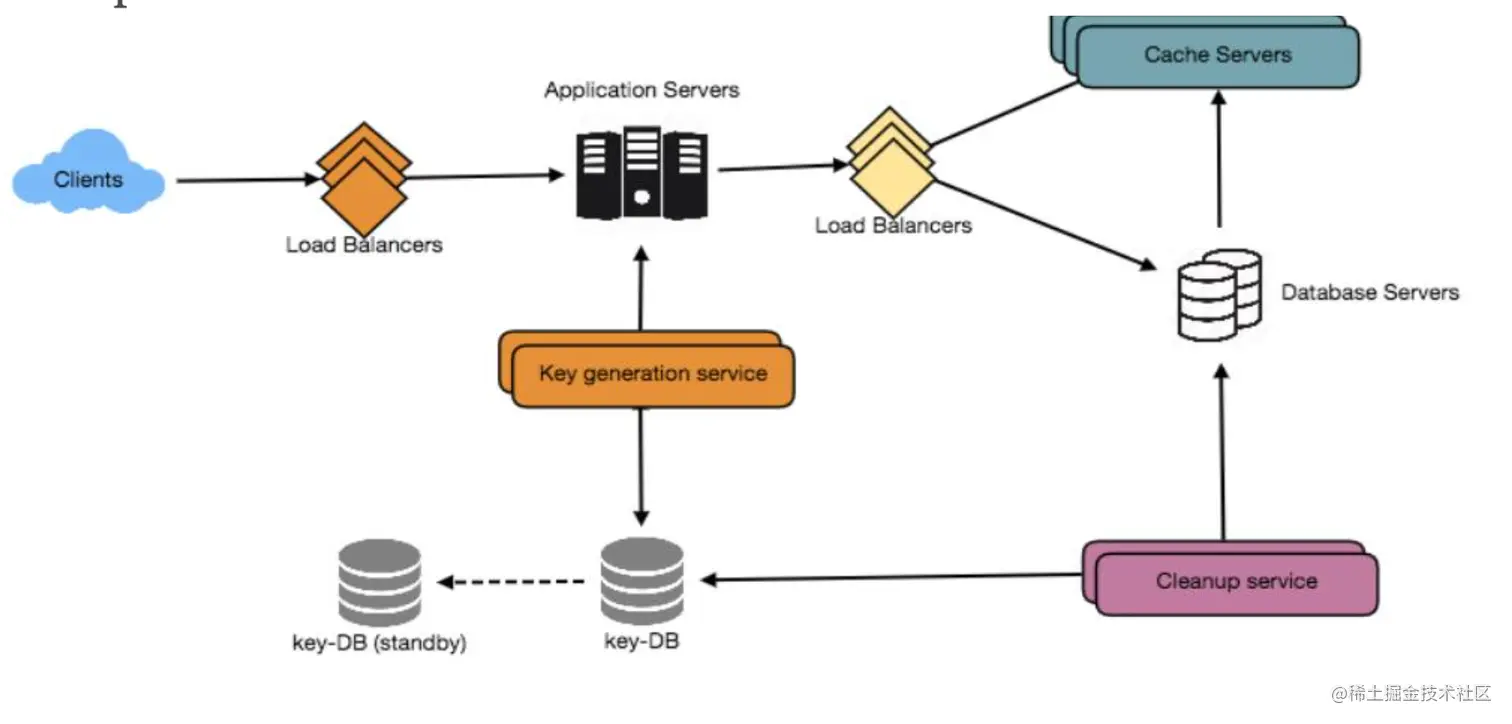

负载均衡

三个地方可以使用负载均衡

• 客户端和服务端
• 服务端和数据库
• 服务端和缓存服务

负载均衡算法：

• Round-Robin(轮询调度算法)：如果有台服务变慢，无法感知

数据清理（Purging or DB cleanup）

Lazy清理

• 当用于访问过期的链接，我们可以删除这个链接，并返回错误给用户
• 有个单独的清理服务，周期性从DB和Cache删除过期的链接
• 每个链接设置一个默认的过期时间
• 删除链接后，可以将此key重新放入key数据库，可以被重用
• 可以删除长期未被访问的链接

监控（Telemetry）

• 短链接被使用次数
• 用户位置
• 怎样存储这些采集数据
• 热点数据击穿问题

安全和权限
