注意：下面标星*的表示会在以后补充

Virtual Memory

将用户逻辑内存与物理内存分离，因为只有部分程序需要在内存中才能执行。因此，逻辑地址空间可以比物理地址空间大得多。

实现方法：Paging、Segmentation

所需支持

  • 硬件支持：
    • 内存管理单元 Memory Management Unit（MMU）
    • 转换检测缓冲区 Translation Lookaside Buffer（TLB）
  • 操作系统支持：
    • 用于控制MMU和TLB的虚拟内存系统。

虚拟地址：

  • 虚拟地址是进程用来访问自己的地址空间的内存地址。
  • 当进程访问虚拟地址时，MMU硬件将虚拟地址转换为物理地址
  • 操作系统确定从虚拟地址到物理地址的映射。

MMU 和 TLB：

  • MMU
    • 将虚拟地址转换为物理地址的硬件。
    • 每个内存引用都通过MMU传递。
  • TLB
    • MMU虚拟到物理地址转换的缓存
    • 这只是一个用来加速的优化，但很重要！

Paging

物理地址空间被分为大小相同的page frame（页框），与页大小通常相同

操作系统职责

  • 维护页表。
    • 页表是从页转换为帧的数组。
  • 从空闲帧中分配足够的页面以执行程序。
    • 要运行大小为n页的程序，需要找到n个可用页框并加载程序。
  • 操作系统跟踪所有可用帧。
    • 设置页表以将逻辑地址转换为物理地址

优势：

  • 允许进程的物理地址空间不连续，并根据需要进行分配。
  • 易于分配物理内存。
  • 易于“分页”/交换内存块。

问题：内部碎片 Internal Fragmentation

地址转换策略

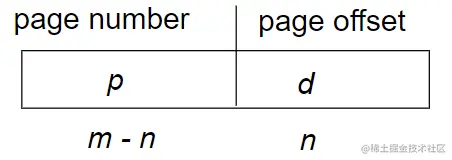

对于逻辑地址空间2m2^m和页大小2n2^n

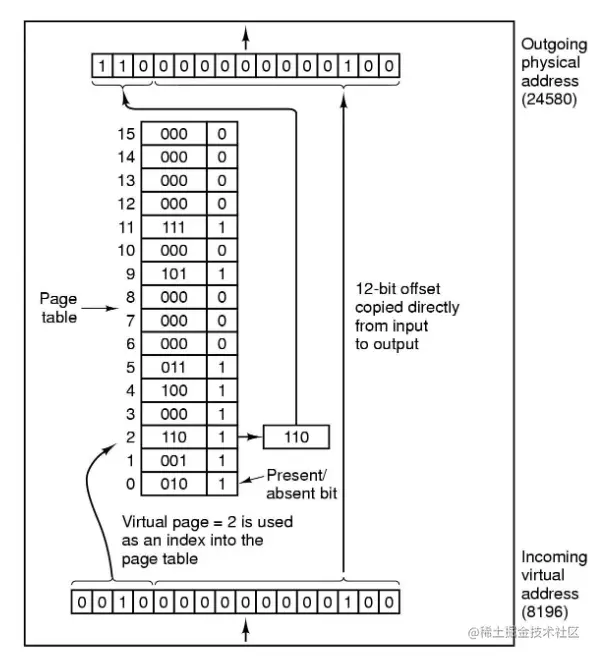

通过页码去页表当中找映射如图，将虚拟地址映射为物理地址（虚拟页码VPN变物理页码PPN）


页表

OS管理，每个进程一个

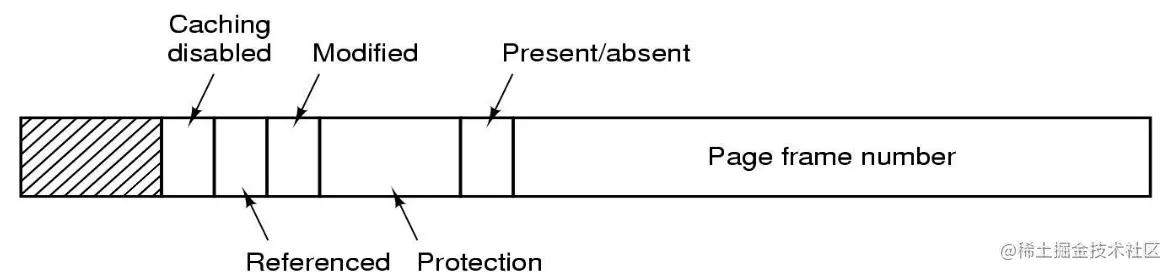

Structure of Page Table Entry（PTE）页表项结构

  • 页框编号：映射框编号
  • 存在/不存在位：1/0表示有效/无效条目
  • 保护位：允许什么类型的访问，0表示读/写，1表示只读
  • 修改（脏位）：在修改和写入磁盘时设置
  • 引用：设置页面被引用的时间（帮助决定退出哪个页面）
  • 缓存已禁用（禁止位）：保证不断从设备读取数据而不是缓存中的副本


问题和改进方案：

  • 快速访问问题：
    • 通常每个指令需要进行2个或更多页表引用，因此快速访问是必要的
    • 解决：TLB translation look-aside buffer
  • 大内存页表占用问题：
    • 由于内部碎片，每个进程的平均浪费为½页，因此需要较小的页面大小。
    • 但是，小页面->多页面->大页面表->页面表（对于每个进程）将占用大量内存空间
    • 解决：多级页表 Multi-level Page Tables、倒排页表Inverted Page Tables

TLB translation look-aside buffer

通过在转换查找缓冲区（TLB）中缓存最近的映射来消除在页表中遍历查找映射的过程（相当于是映射的Cache），加快映射速度

  • 大多数程序经常引用少量页面
  • TLB是MMU的一部分。
  • 每个TLB条目都是一个页表条目（具有与PTE（page table entry 页表项）相同的元素）。
  • TLB是一种特殊的硬件（称为关联存储器）

针对大内存的页表

多级页表 Multi-level Page Tables

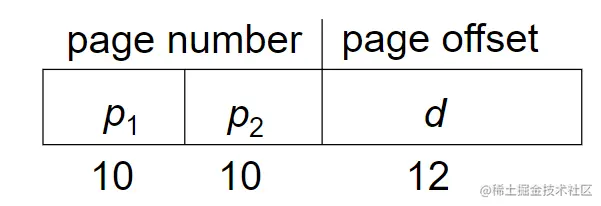

例子：二级页表逻辑地址结构：
通过p1查找一级页表中的映射，从而映射到二级页表
然后再通过p2查找该二级页表中的映射，从而映射到物理页框 image.png

倒排页表 Inverted Page Table

64位地址空间需要多级页表级数过多，内存访问次数过多，因此需要改进。

在物理内存当中，每个页框有一个表项，而不是每个虚拟页一个，这些表项构成倒排页表，再使用TLB加速

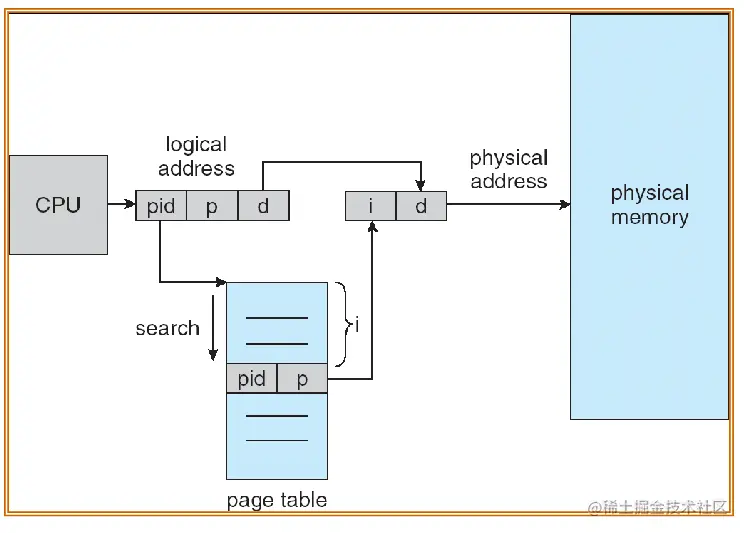

线性倒排页表： image.png

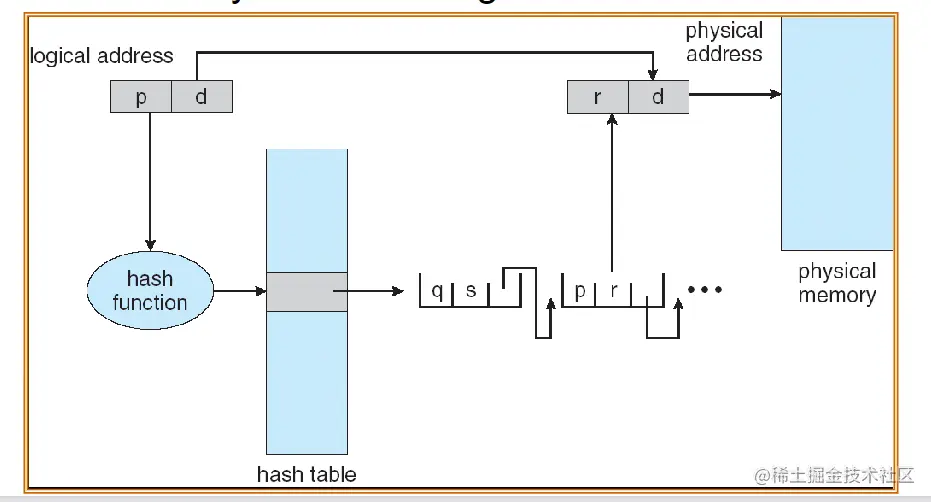

hashed倒排页表：

  • 哈希表的输入是PID和VPN（虚拟页码），输出是反向页表的索引。
  • 使用哈希表进行哈希时，可能会发生冲突，可以使用链地址方法解决。
  • 在反向页面表项中添加下一个字段以形成链表（标题的索引在哈希表中）

image.png 比较进程ID和虚拟页码 如果匹配，则找到。  如果不匹配，请在下一个指针中检查另一个页表条目，然后再次检查。


页面替换算法

发生缺页中断（page fault）往往需要替换页表中的已有表项

页面替换步骤：

  • 1、查找页面在磁盘上的位置。
  • 2、查找空闲页框。
    • 1） 如果有空闲页框，请使用它。
    • 2） 否则，请使用页面替换算法选择victim帧。
    • 3） 将所选页面写入磁盘并更新任何必要的表。
  • 3、从磁盘读取请求的页面。
  • 4、重启用户进程。

如何选择victim frame？ 希望能替换一个不太有用的页面。  脏页需要write，干净页不需要。  硬件的每个页框都有一个脏位，指示此页面是否已更新。  问题：如何确定效用？ 启发式Heuristic：存在时间局部性 删除不太可能再次使用的页面

目标：

  • 实现较低的页面错误率（page fault rate）。（主要目标）
    • 确保大量使用的页面保留在内存中。
    • 替换一段时间内不需要的页面。
  • 减少page fault的延迟。
    • 高效的代码。
    • 替换不需要写出的页面。

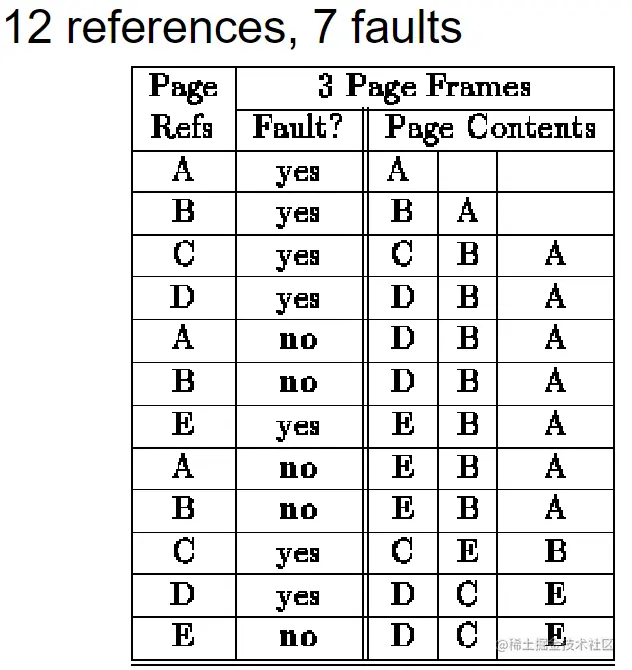

The Optimal Algorithm (OPT or MIN) 最优页面替换

选择到下一个引用的时间最长的页面进行替换

其中ABC为引用字符串Reference String，代表被引用的页面序列

image.png 但是因为不可能准确预测下一引用的时间，所以是理想状况

First-in First-Out (FIFO) Algorithm

替换主存中存在时间最长的页（队头），新的页在队尾

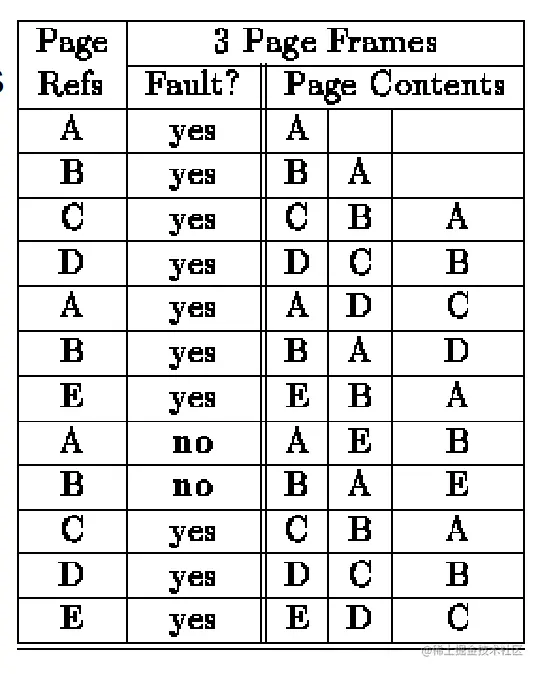

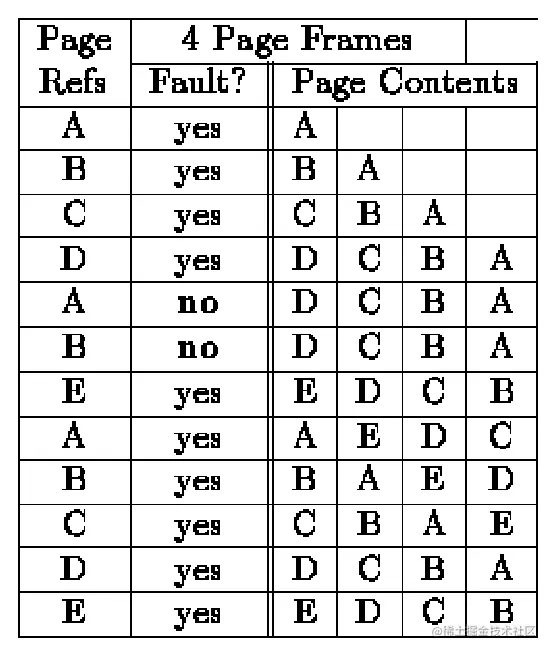

image.png Belady anomaly（异常）：页面帧越多，页面错误不一定就越少。

为什么FIFO可能是好的？ 可能很久以前分配的页面不再使用了。 为什么FIFO可能不那么好？ 不考虑引用的位置

遭受Belady异常：随着物理内存大小的增加，应用程序的性能可能会变得更差

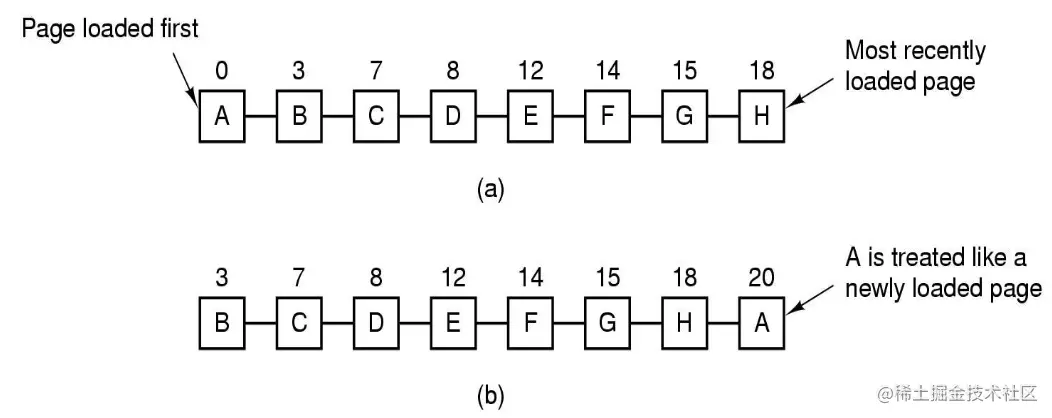

Second Chance Algorithm

FIFO的变体，寻找最老的未被访问的页面进行替换

发生缺页中断，检查最老页面的R（reference）位：

  • 如果R=0，既老又未被使用，替换掉
  • 如果R=1，把R清0放入链表尾端，重新设置该页的“装入时间”，继续检查队头，直到遇到页面的R=0

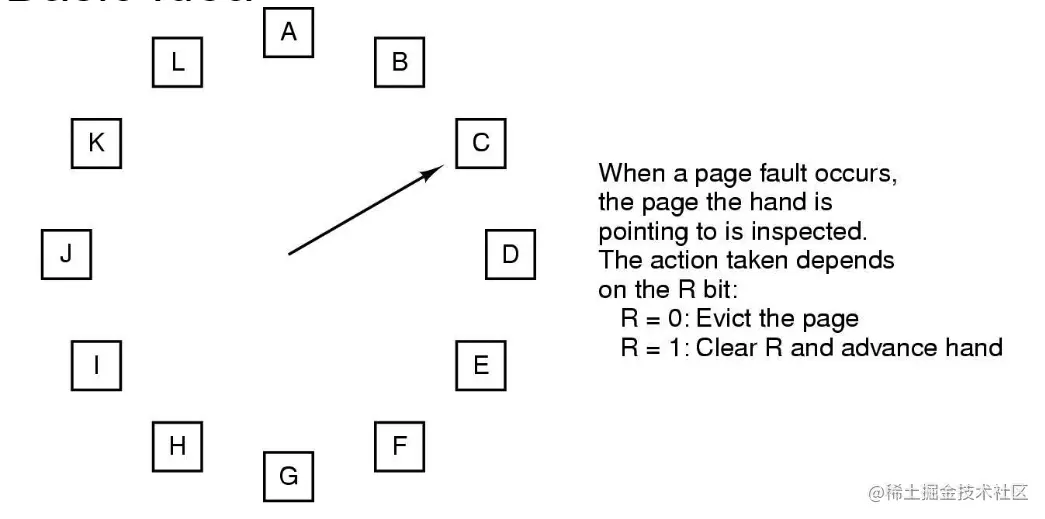

Clock Algorithm

Second Chance Algorithm的更好的实现：

页面保存在环形链表（提高效率），表针指向最老页面


发生缺页中断，先检查指向的最老页面，如果R=0，替换掉，R=1，把该页的R置0并且移动表针到“第二老”

NRU（Not-Recently-Used）最近未使用

增强second chance，除了R位代表是否被引用，加入一个M（Modified）位代表页是否被修改

发生计时器中断时，定期清除R位（但清除不了M位）

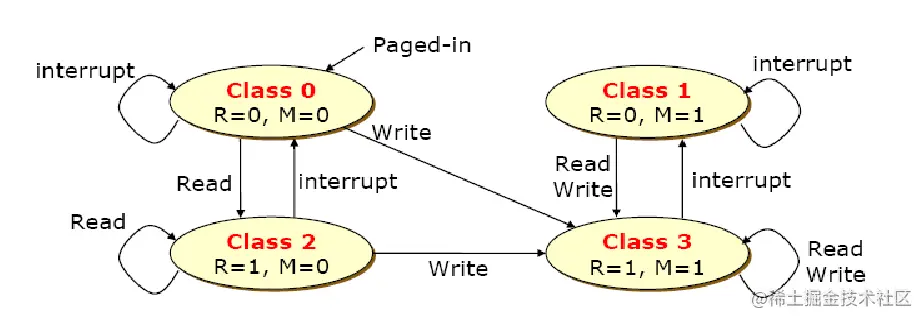

分成4类页，状态转移如下：


算法：优先找第0类中最老的，如果页表中没有页属于第0类则找第1类，以此类推

优点：易于理解和实施， 性能足够（但不是最佳）。

LRU Least Recently Used 最近最少使用

替换最长时间未使用的页面，区别于NRU的“未使用”，并不区分R和M


优点：效率比较高，接近OPT。 不会遭受Belady的异常 缺点：实现需要大量硬件，代价高（链表实现、计数器实现）

*LRU实现

NFU Not Frequently Used 最少使用（最不常用）

类似LRU，不同点是没了“最近”，且记录了次数。

  • 每次时钟中断扫描所有页面，如果R=1就在计数器当中加1，然后清除R；
  • 缺页中断时删除计数器值最低（访问次数最少）的页面

问题：可能很久以前某个页被大量使用，但最近不怎么用，不如LRU

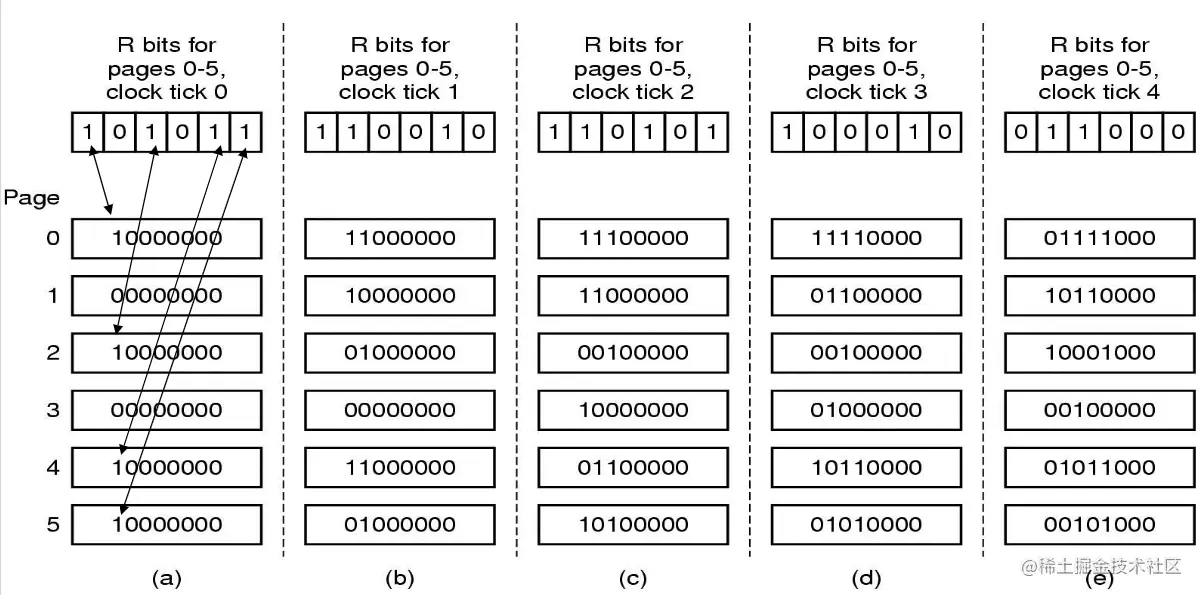

Aging Algorithm 老化算法

修饰NFU，在软件上模拟LRU，不同点是这次的粒度granularity是时钟滴答（时钟中断），而不是内存引用次数

实现：

  • 在时钟中断时：
    • 将计数器右移（除以2）
    • 将R位添加到左侧（MSB）
  • 发生缺页中断时，删除计数器最小的（比如一个页面4次时钟中断都未访问，则前4位为0）


问题：老化算法计数器只有有限位，限制了对以往页面信息记录

Working Set Algorithm

Fetch Policy

什么时候应该将页面加载到主存？

  • 请求分页（demand-paging）策略
    • 页面按需加载，而不是提前加载。
    • 进程启动时，内存中没有加载任何页面；页面错误会将页面加载到内存中。
  • 预分页（pre-paging）策略
    • 在进程运行之前加载页面到工作集页面。
    • 需要工作集，即进程正在使用（当前需要）的页面集合中的页面来加载上下文切换。
  • 很少有系统使用纯按需分页，而是使用预分页

颠簸（Thrashing）

  • 如果一个进程每执行几条指令就发生一次缺页中断，就称这个程序发生颠簸
  • 原因：内存太小（页框太少）无法容纳工作集，产生大量缺页中断
  • 后果：如果进程没有“足够”的页面，则页面错误率非常高。这导致：
    • CPU利用率低。
    • OS认为需要提高多道程序设计的程度。
    • 将向系统中添加另一个进程
  • 解决方案：
    • 工作集：根据需要提供尽可能多的frame
    • 页面故障频率 Page Fault Frequency

工作集 Working Set

如果进程的工作集无法保存在内存中，请不要运行该进程，否则将发生大量缺页中断

工作集是任意时刻t，最近k次内存访问所访问过的页面集。

  • 函数w（k，t）是时间t时工作集的大小。
  • w（k，t）是k的单调非减函数。
  • w（k，t）的极限是有限的

近似工作集：过去τ秒内使用的进程页面集。

工作集替换算法

基本思想：出现页面错误时，替换不在工作集中的页面。

  • 近似值：放弃倒数k个内存引用的想法，使用执行时间。
  • 当前虚拟时间：进程自启动以来实际使用的CPU时间量称为其当前虚拟时间。
  • 进程的近似工作集是它在过去的τ秒虚拟时间内引用的页面集。

实现：

  • 在每个时钟滴答中，清除所有R位并记录进程虚拟时间t。
  • 出现缺页中断，查找逐出候选项时，请扫描物理内存中进程的所有页面：
    • 如果R==1，则将t存储在PTE的LTU（最近使用时间）中，并清除R。
    • 如果R==0：
      • 如果（t–LTU）>τ，则逐出页面（因为它不在工作集中）
      • 如果（t–LTU）<=τ，则记录最大年龄的页面。年龄=当前虚拟时间–上次使用的时间（即age=t-LRU）
  • 如果扫描整个表时没有找到要逐出的候选对象
    • 如果找到一个或多个R=0的页面，则会逐出最长时间（age最大）的页面。
    • 最坏的情况是：没有R=0的页面，随机选择一个页面（最好是干净的页面）。

WS Clock Algorithm\

基于时钟算法的改进工作集算法，使用了M位

以前的WS算法要求在每个页面错误时扫描整个页面表。

改进WSClock算法：

  • 所有页面都保存在环形队列中。
  • 随着页面的添加，它们进入到环中。
  • “时钟指针”绕着环前进。
  • 每个条目包含R、M、上次使用时间（LRU）

实现： 出现缺页中断时

  • 如果R=1，则设置R=0并更新“上次使用时间”字段，继续寻找。
  • 如果R=0
    • if age<=τ，则向前移动指针并继续寻找。
    • if age>τ
      • if clean，则清除。
      • 如果脏，则计划磁盘写入（因为该页面被修改过，在磁盘上没有有效副本，避免调度写磁盘操作引起的进程切换），继续寻找。
  • 如果指针一直绕到起点
    • 案例1：至少安排了一次写入，遇到的第一个干净页面被逐出。
    • 案例2：未计划写入（所有页面都在工作集中）
      • 清除任何干净的页面并使用它。
      • 如果不存在干净的页面，则选择当前页面并将其写回磁盘。

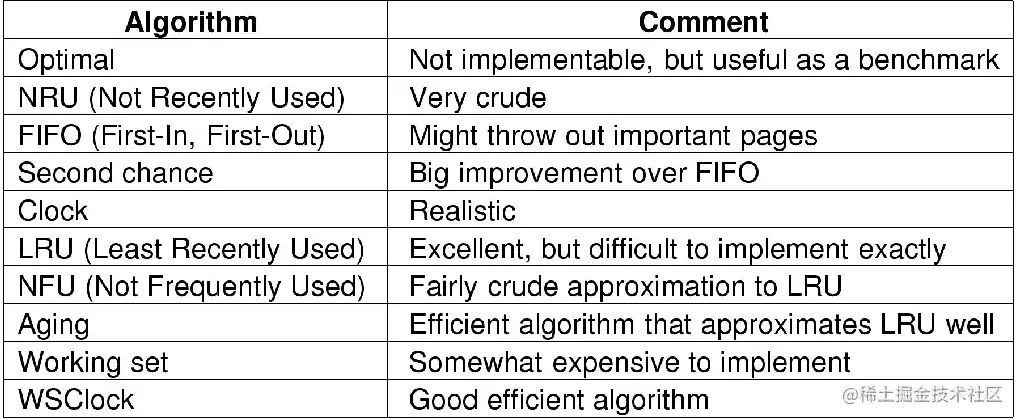

小结

最好的实践中可使用的两种是老化和工作集时钟


分页系统设计问题

Resident Set Management 驻留集管理

操作系统必须决定分配给每个进程的帧数：

  • 分配较小的数字允许同时在内存中执行多个进程。
  • 帧太少会导致页面错误率高。
  • 太多的帧/进程导致多道程序设计级别低。
  • 超过某个最低级别后，添加更多帧对页面错误率几乎没有影响。

驻留集：主内存中的一组进程页。

 驻留集管理  替换范围 局部替换 全局替换  驻留集大小 固定分配Fixed Allocation Policy  可变分配

Replacement Scope

发生页面错误时要考虑替换的帧集：

  • 局部替换
    • 仅在分配给出现故障的进程的帧中进行选择。
  • 全局替换
    • 内存中任何未锁定的帧都可以替换
    • 高优先级进程可能能够在自己的帧或低优先级进程的帧中选择帧

优劣对比：

  • 局部替换
    • 可能会不必要地减慢进程，因为使用较少的内存无法替换。
  • 全局替换
    • 进程无法控制自己的页面错误率–还取决于其他进程的分页行为（不稳定的执行时间）。
    • 通常会导致更大的吞吐量。
    • 但这是更常用的方法。

Resident Set Size

为进程分配的帧的数量的策略

固定分配策略：根据某些条件，在加载时为进程分配固定数量的帧：

  • 平等分配 Equal allocation
    • 例如，有12416个可用页面帧和10个进程，每个进程得到1241个帧，其余6个进入池中，在出现页面错误时使用。
  • 按比例分配 Proportional allocation
    • 例如：一个300-KB的进程得到的分配是一个10-KB进程的30倍。
  • 优先级分配 Priority allocation
    • 使用流程优先级而非规模的比例分配方案。

可变分配策略： 一个进程的帧数可能随时间而变化。

  • 如果页面错误率较高，则增加。
  • 如果页面错误率非常低，则降低。
  • 需要操作系统开销来评估活动进程的行为。

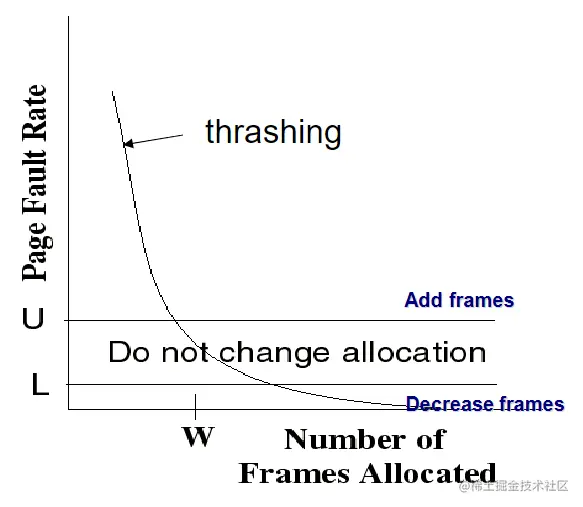

PFF Page Fault Frequency Algorithm

  • 定义页面错误率的上限U和下限L。
  • 如果故障率高于U，则为进程分配更多帧。
  • 如果故障率<L，则分配更少的帧。
  • 常驻集大小应接近工作集大小W。
  • 如果PFF>U且没有更多可用帧，则暂停进程。添加帧减少帧抖动


*负载控制

Page Size 页大小

Small Page Size

  • 优势
    • 更少的内部碎片，即更好的内存利用率
    • 对于局部引用来说更好，便于捕获未知
  • 缺点
    • 较大的页表
    • 更多页面错误
    • 读/写页的开销更大
    • I/O 延迟高，吞吐量小

Big Page Size的优缺点相反

页表和内部碎片导致损失的开销（Overhead）： s=平均进程大小（字节） p=页面大小（字节） e=页表项大小
Overhead=s×e/p+p/2Overhead = s×e/p + p/2 当p=2sep=\sqrt{2se}时，开销最小

*分离的指令空间和数据空间

解决地址空间太小的问题，分为I地址空间和D地址空间

Shared Pages 共享页面

共享代码：可以共享只读页面

  • 指令和数据空间分开，易于共享代码。
  • 示例：两个进程通过使用相同的I-space页表和不同的D-space页表共享相同的程序。

共享数据：

  • 在UNIX中，在fork系统调用之后，父级和子级需要共享程序文本和数据。
    • fork时不复制页面。
    • 为父进程和子进程提供自己的页表。
    • 让两个进程指向同一组页面。
    • 共享数据页必须为只读。

Copy on write写入时复制（COW）： 如果进程写入物理内存中的frame

  • trap到内核。
  • 内核分配新frame。
  • 复制旧frame。
  • 重新启动写入指令。

*Shared Libraries 共享库

*Implementation Issues for Paging

Segmentation

一维地址空间问题：

  • page挨在一起时，扩缩容复杂
  • 分页是一种“平面”内存模型，这意味着程序员可以看到从地址0开始到某个最大地址的地址。
  • 对于某些应用程序，允许在单个进程中使用完全不同的地址空间可能很有用

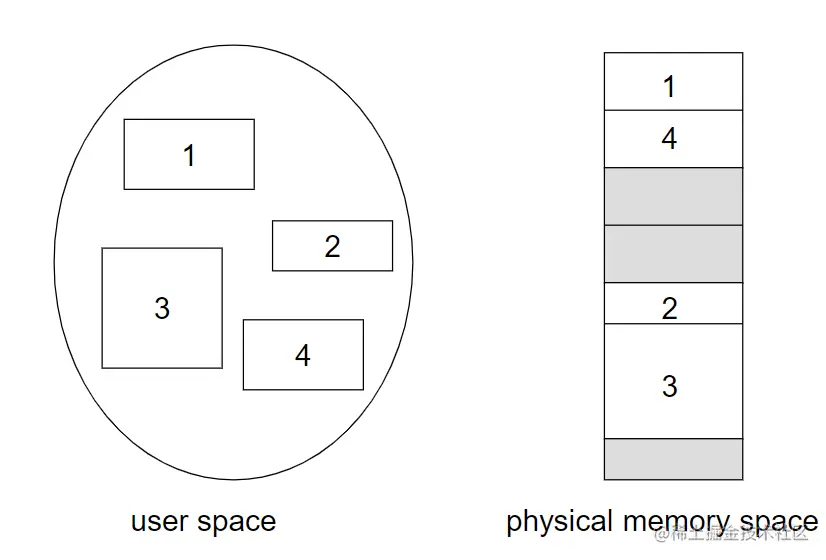

为机器提供许多完全独立的地址空间，称为Segment。

特点：

  • 段通常不同时包含不同类型的内容
  • 每个段的长度可以在大小上有所不同，从0到允许的最大值（线性地址序列）。
  • 段长度在执行过程中可能会发生变化，但不会相互影响。
  • 段是一个逻辑实体，程序员知道并将其作为单个逻辑实体使用。

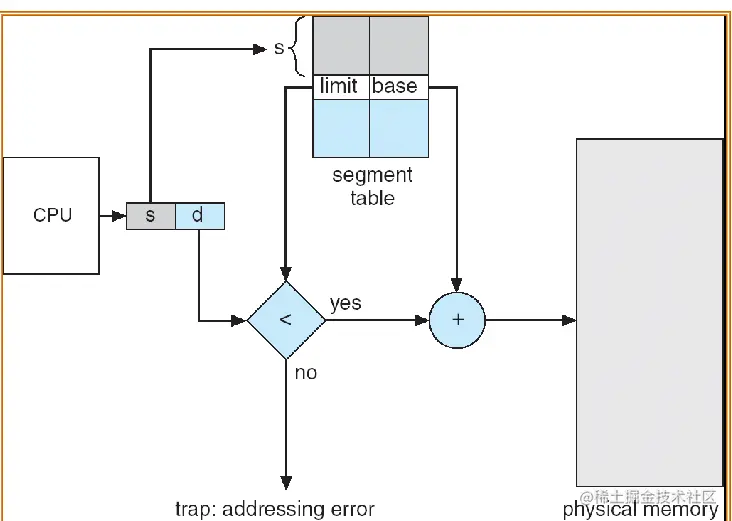

地址转换

虚拟段编号（s） 偏移量（d）

  • 段表（由操作系统维护）
  • 映射二维物理地址。
  • 虚拟段编号用作段表的索引。
  • 每个表条目都有：
    • base–包含段驻留在内存中的起始物理地址
    • limit–指定段的长度

实现：

  • 当CPU生成逻辑地址时，该地址被发送到MMU。MMU使用逻辑地址的段号作为段表的索引。
  • 将偏移量与段限制limit进行比较，如果偏移量更大，则会生成无效地址错误。
  • 否则，偏移量将加到段base以形成物理地址。


示例：

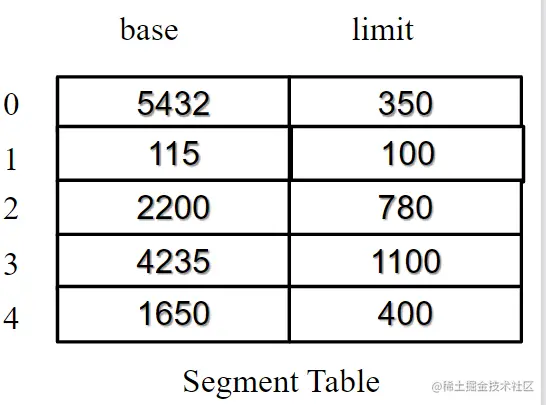

  • 使用以下段表，计算由段和偏移组成的逻辑地址的物理地址，如下所示：
  • 段2和偏移247，段4和偏移439
  • 段=2，偏移=247： 从段表中，段2的limit=780，base=2200，由于偏移量247小于限制780， 物理地址=偏移量+段基=247+2200=2447
  • 段=4，偏移=439：从段表中，段4的限值=400，段底值=1650， 由于偏移量大于限制，因此会生成无效地址错误。


优点：

  • 可以收缩/增长段，大小浮动的段很容易提供
  • 可以为每个段提供自己的保护信息，这是一种比试图保护内存的每一页容易得多的保护方案。
  • 链接程序是一项微不足道的任务。
  • 代码可以在进程之间轻松共享。只需加载一次代码段。同一程序的副本访问同一段

缺点：

  • 程序员必须知道正在使用的内存模型（在汇编级别）。
  • 就像交换系统一样，碎片可能会浪费大量内存。
  • 段可能太大，无法放入物理内存。

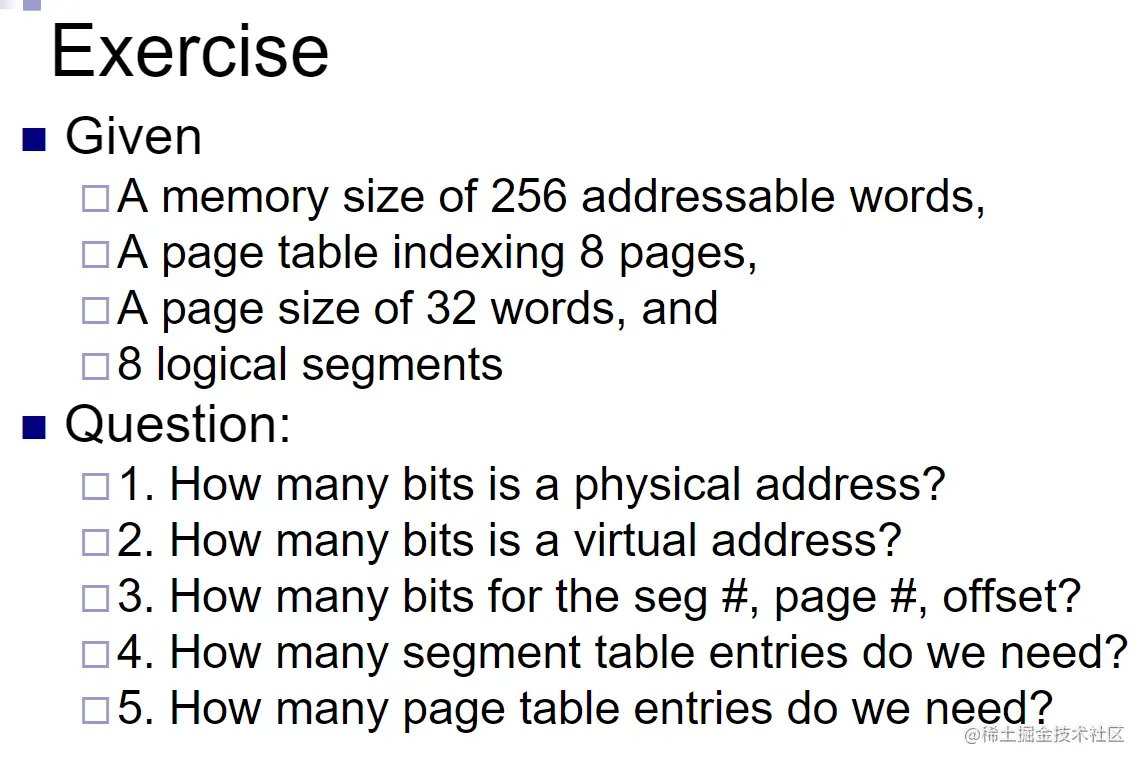

Segmentation with Paging

  • 将虚拟地址空间视为任意大小的段（逻辑单元）的集合。
  • 将物理内存视为一系列固定大小的页帧。
  • 段通常大于页框，⇒ 通过分页将逻辑段映射到多个页面框架上。
  • 物理内存只包含一个段的所需页面，而不包含整个段。

进程、段、页结构：

  • 每个进程都需要一个段表。
  • 段被划分为若干页，为了跟踪这些页面，将为每个段维护一个页表。
  • 段表中的每个条目都指向该段的页表。

地址转换策略

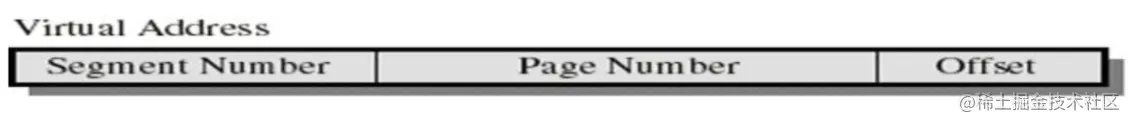

虚拟地址划分：

  • 段编号：用于索引段表，其表项给出该段的页表的起始地址。
  • 页编号：用于索引该页表以获取相应的frame编号。
  • 偏移量：用于在frame内定位字段


段表项 Segment Table Entry

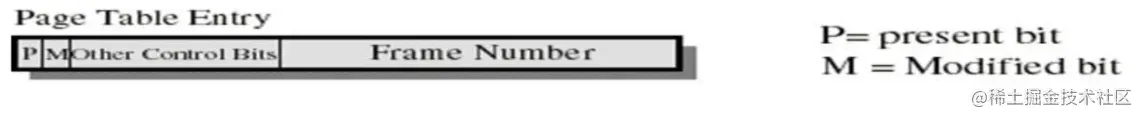

image.png 页表项 Page Table Entry


映射（虚拟地址到物理地址转换）策略：

  • 段号索引到段表中，该段表生成该段的页表的base address。
  • 对照段的limit检查地址的其余部分（页码和偏移量）。
  • 使用页码索引页表得到页框位置
  • 加上偏移量以获取Word（字）的物理地址。
