问题背景
该问题案例来自于公众号朋友分享，虽然以前也有类似 Web 服务打不开，结果是被封堵的案例，但此次数据包可展开分析的内容有更多的含义，所以记录一下故障排查过程。
问题分析
最终用户反馈移动 4G 打不开网站页面，故障排查通过笔记本 WIFI 热点的方式抓取了相应访问数据包。
一般数据包抓取方式，从我个人建议无需使用捕获过滤，可以在完整的数据包文件上通过显示过滤方式来抽取想要的数据包。
IP 会话过滤
明确知道了所访问的网站域名，自然可以通过 nslookup 等方式确认 IP 地址，之后通过 IP 会话过滤的方式过滤出源和目的交互的所有数据包。
ip.addr eq 10.10.10.1 and ip.addr eq 192.168.0.1
然后导出特定分组，仅保存显示过滤后的数据包文件，可发现源和目的之间存在多条 TCP 会话流，结果如下：
数据包文件部分统计信息如下，数据包数量经过 IP 会话过滤后由 387 变为 249 。
$ capinfos -csdl 1226.pcap
File name: 1226.pcap
Packet size limit: file hdr: 262144 bytes
Number of packets: 387
File size: 85 kB
Data size: 79 kB
$ capinfos -csdl 1226-01.pcapng
File name: 1226-01.pcapng
Packet size limit: file hdr: (not set)
Number of packets: 249
File size: 54 kB
Data size: 46 kB
TCP 流会话过滤
因客户端访问服务器的行为不同，触发所产生的 TCP 会话流也有多条，根据追踪流方式确认结果
tcp.stream == <num>

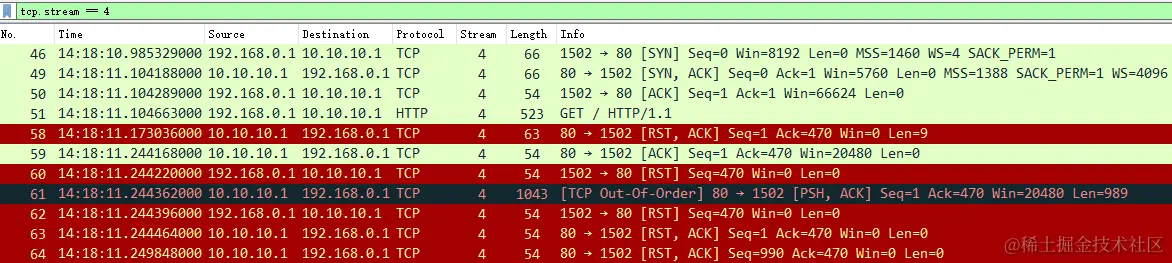

简单遍历各条流内容后，发现 RST 异常大同小异，挑选其中一条流做实际分析，数据包内容如下。
tcp.stream == 4
实际分析
从 TCP 会话流明显看到 RST 现象，正常来说数据中心内部（无安全设备区域的前提下）RST 一般来自于会话双方的某一方，但考虑到安全设备的存在，又或是本案例中通过互联网访问（数据流途径网络架构未知的情况），需要具体判断 RST 来自何方。

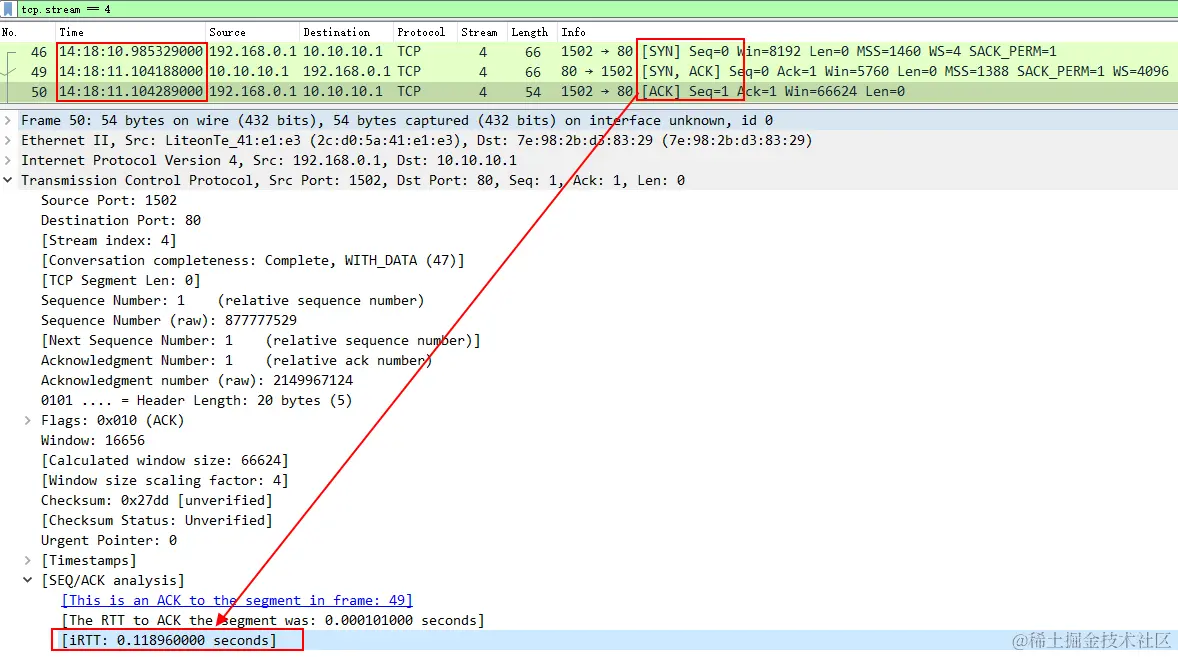

- 首先分析 IRTT；
IRTT 信息来自于 TCP 三次握手，存在于整条 TCP 流中做为参考，大体可得知源和目的交互往返时间约为 119 ms 。
- RST 返回时间
判断 RST 来自何方，为什么可以利用 RST 返回时间做为依据之一？简单思考下，如果 RST 来自于服务器，那么根据 IRTT 值做为参考，基本也在 119 ms 左右返回，但如果明显小于 IRTT 值，可见并不一定是服务器返回，有可能为中间端的设备所产生（多见安全设备）。
增加 Delta Time 列，表达式含义为 frame.time_delta_displayed , 详见之前文章 frame.time_delta 和 frame.time_delta_displayed 。
可以明显看到 RST 在客户端 GET 请求（数据包51）之后，大约 68 ms 即返回，初步可以判断非真实服务器返回。如何进一步佐证？利用 TTL 。
- TTL

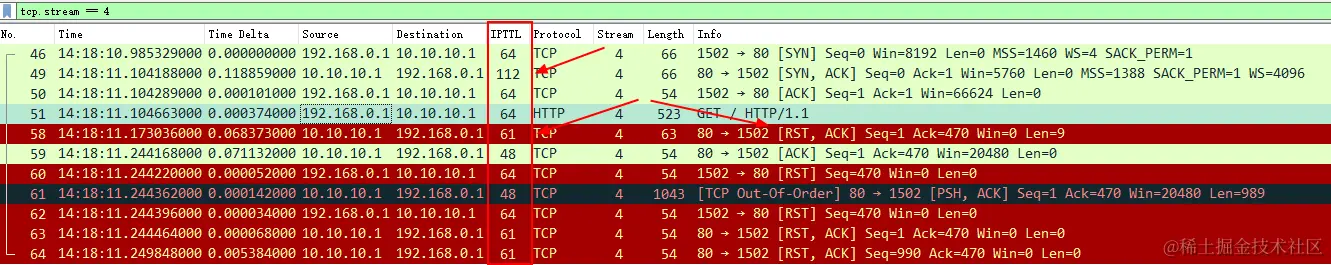

众所周知，TTL 可用来判断 IP 数据包在网络中转发的跳数，因此增加 TTL 字段作为列参考。
可以看到 TCP 三次握手 SYN/ACK 数据包的 TTL 为 112，但是 RST 数据包的 TTL 为 61 ，可见并不是由同一台设备发出，结合 RST 返回时间，可以判断得出结论： Web 服务访问确实是被互联网中间的安全设备所封堵。
深入分析
说到 TTL，可能心细的朋友会有注意到上述图中几个 TTL 值的不同，64、112、61、48，尤其是同样来自于服务器 10.10.10.1 的数据包， TTL 会有 112、61、48 三个的区别，那么具体是什么情况呢？
首先 TTL ，由于各个操作系统的不同，甚至说协议的不同，使得不同的数据包 TTL 初始值并不一样，部分设备/操作系统如下：
| 设备/操作系统 | TTL | 备注 |
|---|---|---|
| Linux | 64/255 | |
| Windows | 128 |
- TTL 64
来自于客户端的 TTL 值 64，结合 Length 长度 54，可判断该数据包文件是在本地客户端上抓取的包。
- TTL 61
来自于中间安全设备 RST 数据包携带的 TTL 值 61，可判断该安全设备离客户端大概 3 跳，有可能是靠近本端的运营商所做的安全策略管控。
- TTL 112 和 48
来自于 TCP 三次握手中服务器 SYN/ACK 携带的 TTL 值 112，从初始值 128 来看，判断离客户端大概 16 跳。
同样来自于服务器数据包所携带的 TTL 值 48，从初始值 64 来看，判断离客户端大概也是 16 跳。
那么为什么同一台服务器会产生两个 TTL 值 112 和 48 ？个人猜测仍是安全设备引起，只不过这个安全设备是在服务器侧（类似 WAF 设备），在 TCP 三次握手阶段，由安全设备充当 TCP 三次握手的代理，在确认 TCP 三次握手正式完成后，才将正常业务数据包转发至真实服务器，起到了安全防护作用（譬如 SYN Flood 攻击防护）。因此 TTL 112 为服务器侧安全设备返回，TTL 48 为真实服务器返回。
问题总结
结合数据包实际情况，剥丝抽茧，一步步分析数据包中各项字段的含义，有助于合理判断真实的故障到底在哪里。
