Logistics_Day12：主题及报表开发

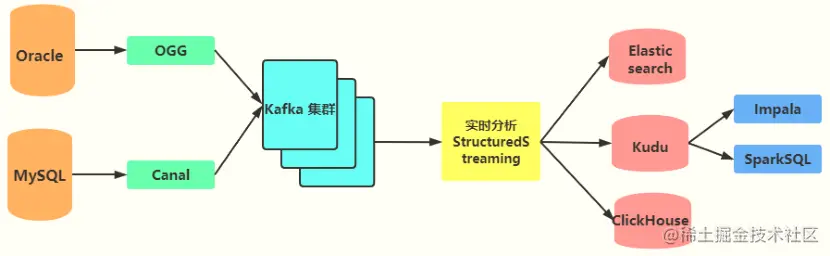

1613867341272

01-[复习]-上次课程内容回顾

主要讲解2个方面内容：==离线报表分析（SparkSQL）和即席查询分析（Impala）==，数据都存储在Kudu数据库中，结构化流程序实时消费Kafka数据，ETL转换后存储到Kudu表中。

==1）、离线报表分析==

技术框架（分析引擎）：SparkSQL，数据结构DataFrame/Dataset

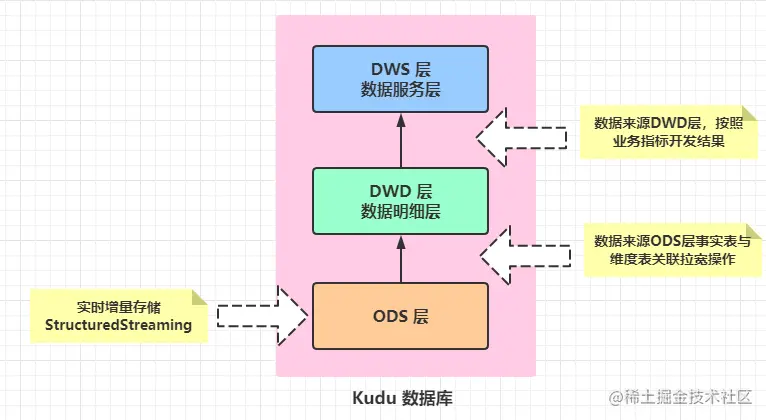

按照数据仓库分层管理数据：三层架构（ODS、DWD、DWS），便于管理数据和开发使用

依据主题划分业务报表，每个主题报表开发，需要2步操作：

第一步、事实表（业务数据表）与相关维度表数据进行关联拉宽操作，DWD层

第二步、对宽表数据按照业务指标进行计算，DWS层

公共接口BasicOfflineApp，提供三个方法：load加载数据、process处理数据和save保存数据

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-6guAQyL2-1641191197136)(/img/1616375483879.png)]

1613962944032

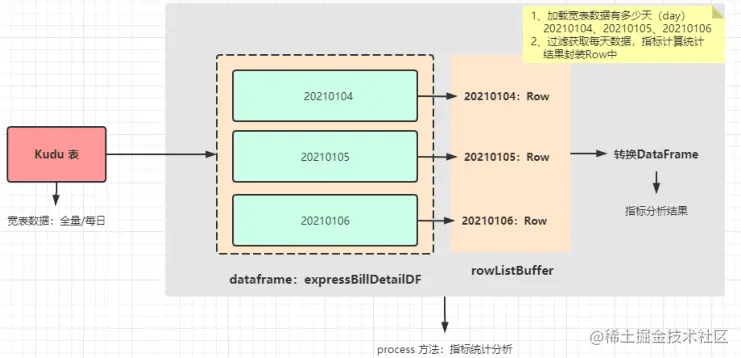

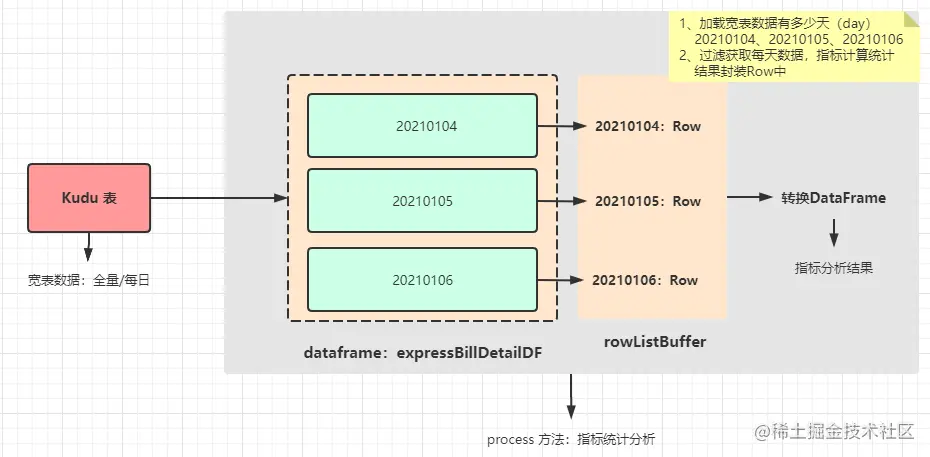

每个主题报表分析时，先进行数据拉宽操作，再进行指标计算。其中指标计算，按照日期day划分数据，对每日业务数据进行分析统计，封装到Row对象中，最后将分析指标转换DataFrame进行返回。

1613962957638

2）、==即席查询分析（Ad Hoc）==

使用技术框架（分析引擎）：Impala 基于内存分析引擎

SQL on Hadoop 技术框架发展史（Hive：HDFS和HBase -> Impala：HDFS和HBase -> Impala：Kudu）

Impala 与Hive框架比较：取代Hive，使用内存进行分布式查询分析；依赖Hive MetaStore管理元数据

Impala 服务架构（三个组件）

Impalad服务（守护进程），主要接收SQL语句，转换查询计划，分发计划任务，执行任务，收集结果给Client返回。

QueryPlanner、QueryCoordinator、QueryExecutor

StateStored服务，同步集群中所有Impalad服务状态到所有Impalad服务

Catalogd服务，同步元数据到所有Impalad服务，启动时加载HiveMetaStore元数据

Impala分析引擎提供交互式命令：impala-shell，可以直接连接impalad服务

Impala如何查询分析数据流程

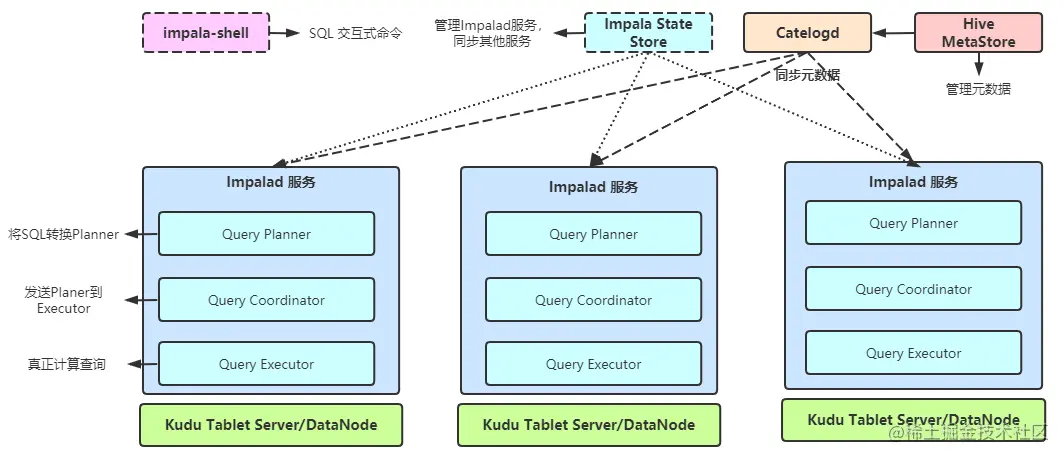

1613896374570

如何使用Impala集成Kudu创建表，有2种方式：管理表和外部表（推荐使用）

Hue与Impala集成，提供SQL编写界面，底层使用Impala分析数据。

02-[了解]-第12天：课程内容提纲

主要讲解：离线报表数据分析（2个主题：运单主题（讲解）和仓库主题（作业））。

1）、离线报表分析，按照主题topic划分业务报表

每个主题报表开发，按照数据仓库分层管理数据和开发指标，需要编写2个SparkSQL应用

DWD层：数据拉宽，将事实表数据与维度表数据进行关联，leftJoin（大表在左，小表在右）

DWS层：指标计算，加载宽表数据按照指标需求进行计算，按照每天数据进行指标计算

重构公共接口：BasicOfflineApp，使用模板方法（Template）设计模式重构接口

load加载数据、process处理数据和save保存数据

1614042929181

3）、Kudu 原理和优化

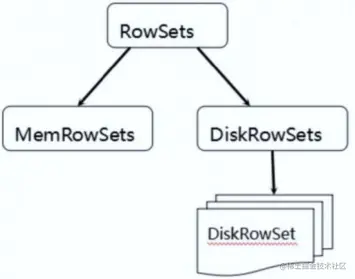

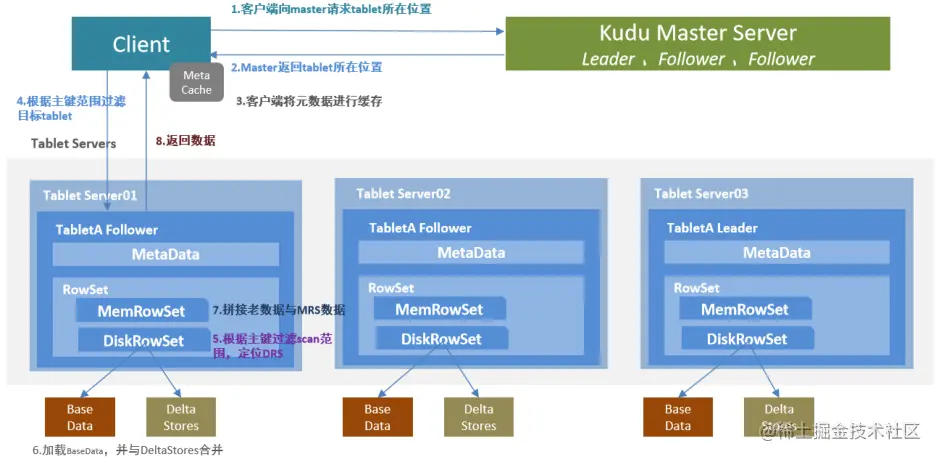

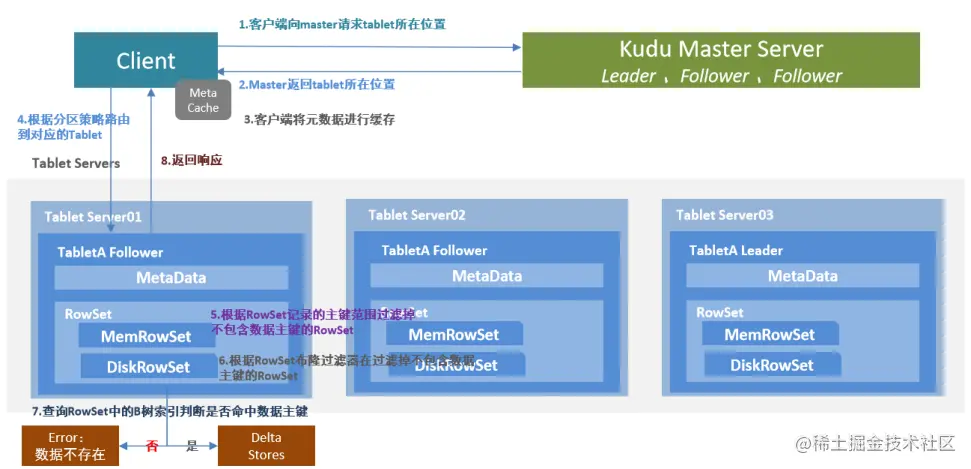

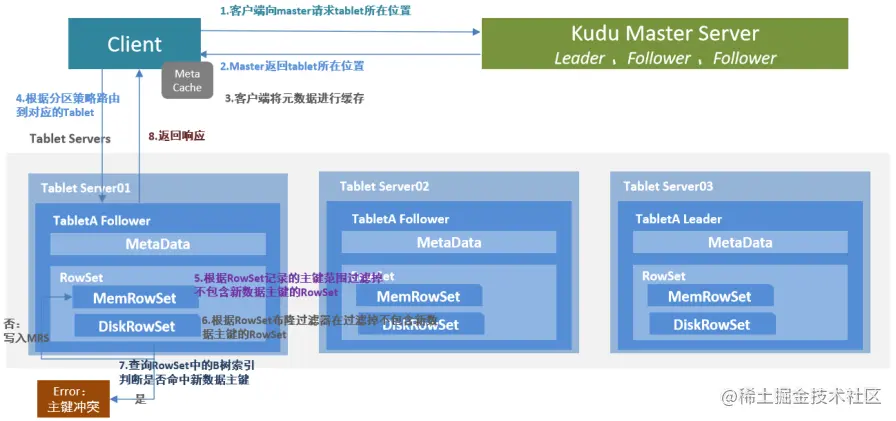

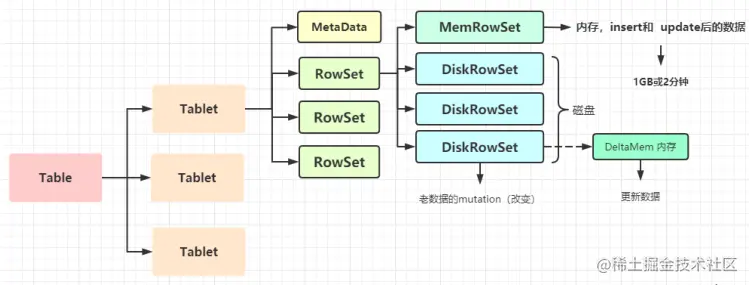

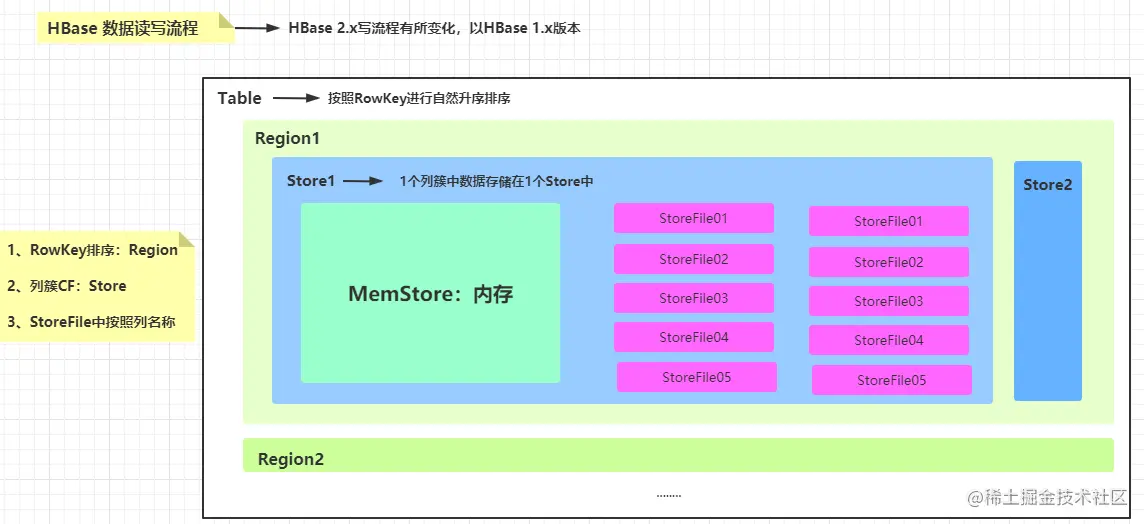

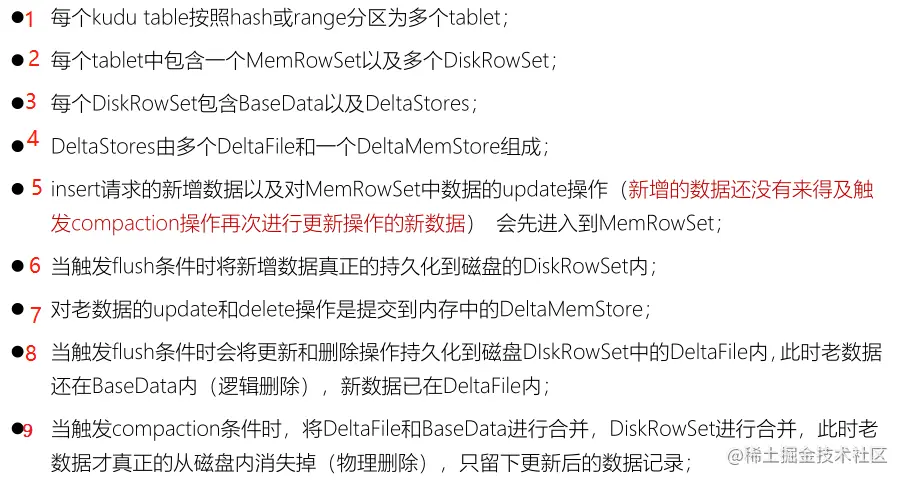

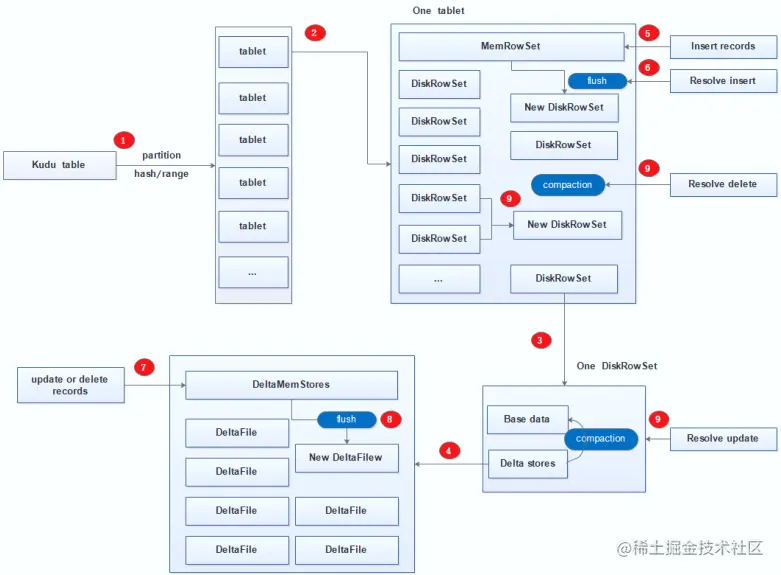

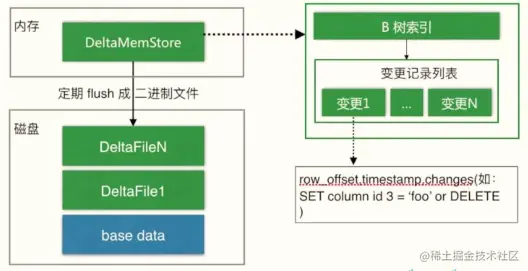

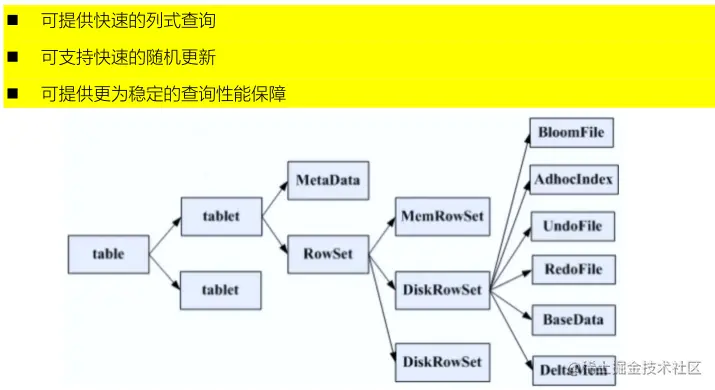

Kudu数据存储引擎，类似HBase表，Kudu底层数据存储原理结构

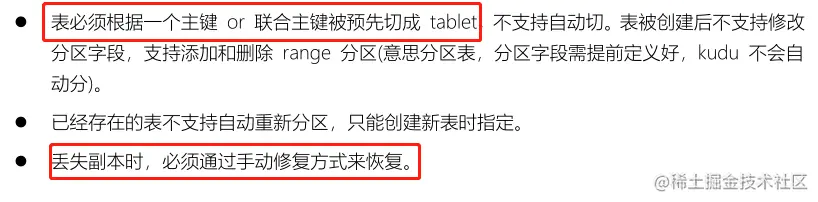

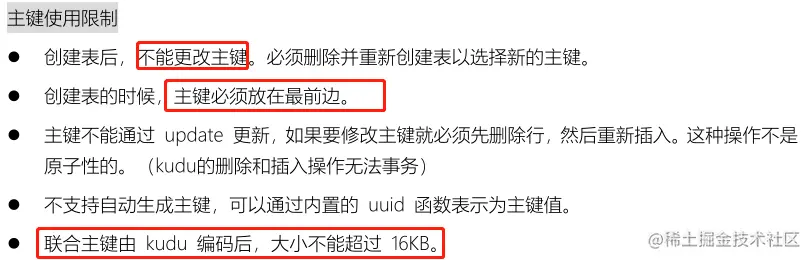

使用Kudu时注意事项和优化设置

03-[理解]-运单主题之数据调研及业务分析

在物流快递行业，除了快递单（tbl_express_bill）主要业务数据以外，就是运单(tbl_waybill)数据。

1614044001296

“运单是运输合同的证明，是承运人已经接收货物的收据。一份运单，填写托运人、收货人、起运港、到达港。如同一托运人的货物分别属到达港的两个或两个以上收货人,则应分别填制运单。”

运单统计根据区域Area、公司Company、网点Dot、线路Route、运输工具Tool等维度进行统计，可以对各个维度运单数量进行排行，如对网点运单进行统计可以反映该网点的运营情况，对线路运单进行统计可以观察每个线路的运力情况。

1）、运单主题指标

1616378623511

1616378639284

按照6个维度统计运单数量及最大、最小和平均运单数。

2）、业务数据（事实表数据）

1616378705865

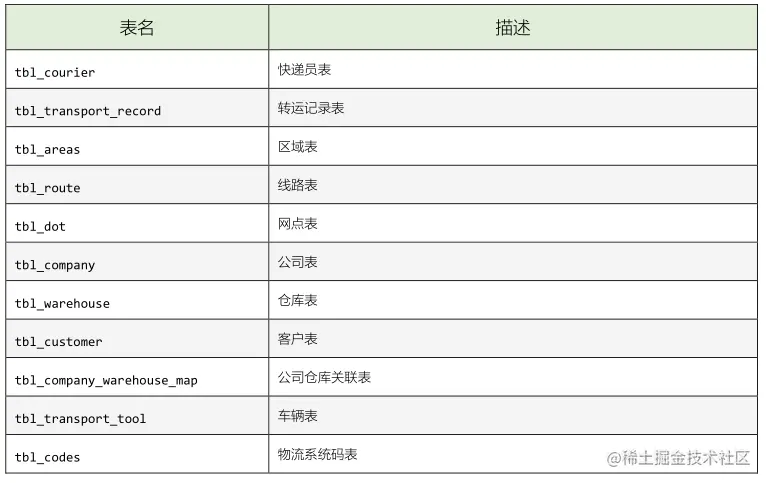

3）、维度表

1616378852556

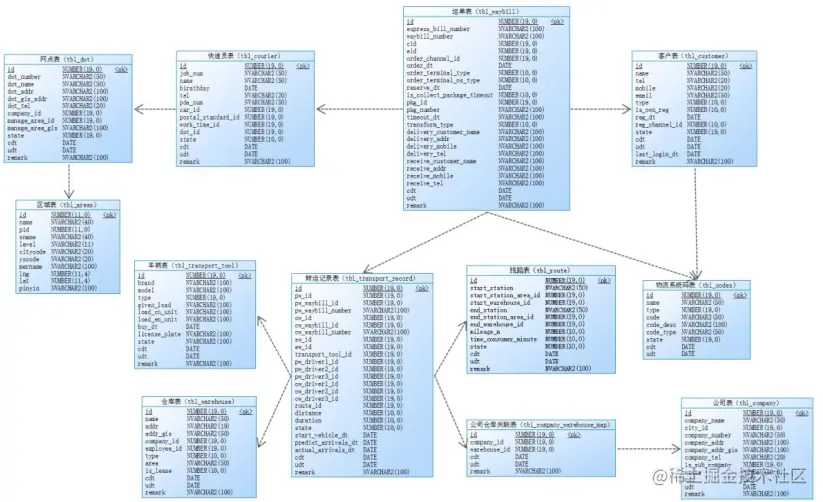

4）、事实表与维度表关联关系图

1616378866761

可以按照主题报表开发步骤进行编码：数据拉宽（DWD层）和指标计算（DWS层）。

04-[掌握]-主题及指标开发之重构公共接口【思路】

前面对【快递单】数据进行指标开发，但是发现问题，有大量代码重复，尤其DWD层和DWS层中MAIN方法：

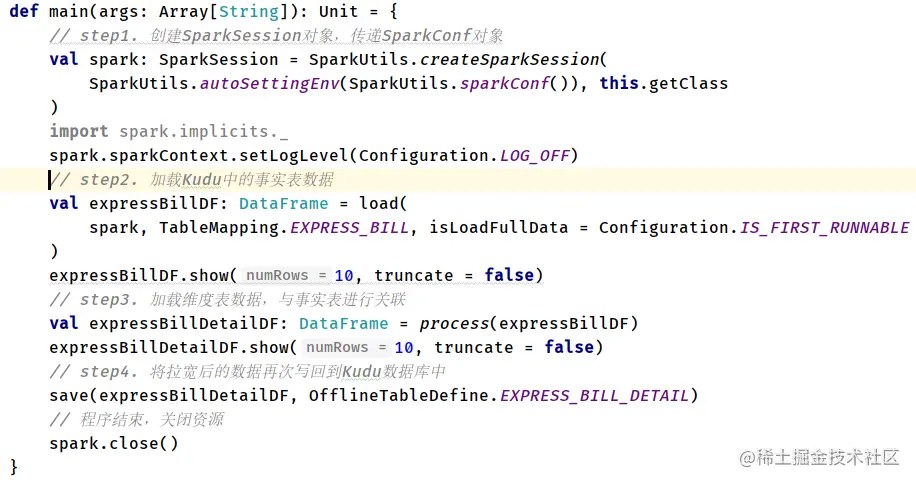

1）、快递单：DWD层程序【MAIN方法】

1616379126981

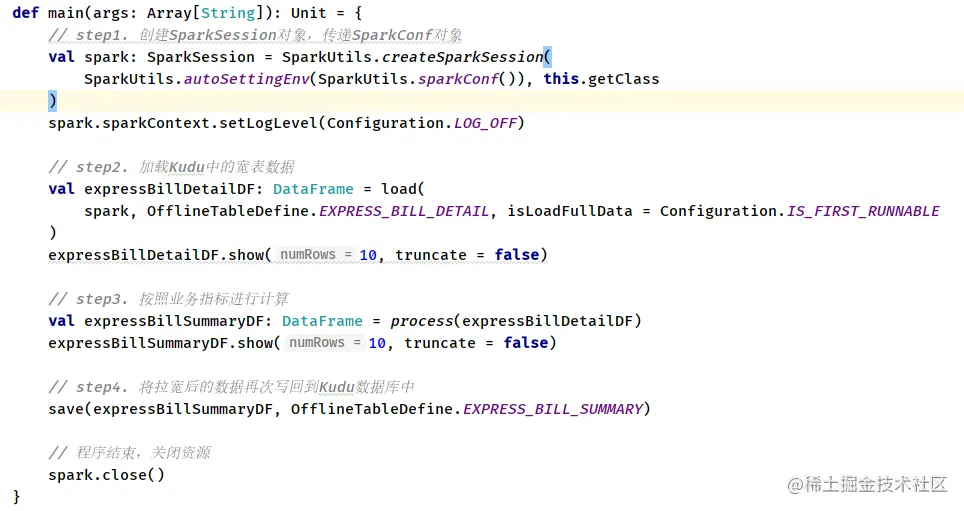

2）、快递单：DWS层程序【MAIN方法】

1616379138139

发现2个MAIN方法中，步骤几乎一样的（step1、step2、step3、….），只不过是传递参数不一样而已（比如加载数据时表的名称不一样、处理数据时数据集不一样、保存数据时数据集不一样等），所以可以考虑重构公共接口，采用模板方法设计模式Template Parttern，将main方法中代码封装到方法：execute，传递不同参数即可。

模板方法模式（Template Pattern），是一种类继承模式，主要是==通过一个抽象类，把子类一些共有的类提取出来（称为基本方法）放到抽象类中，并在抽象类中定义一个模板方法，在模板方法中规定基本方法的执行顺序==。将不同的实现细节交给子类去实现。

1616379483662

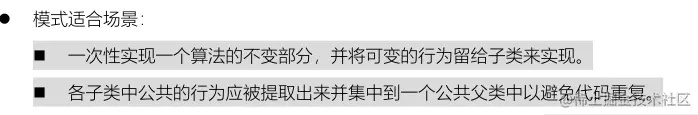

模板方法设计模式使用场景：

1616379554837

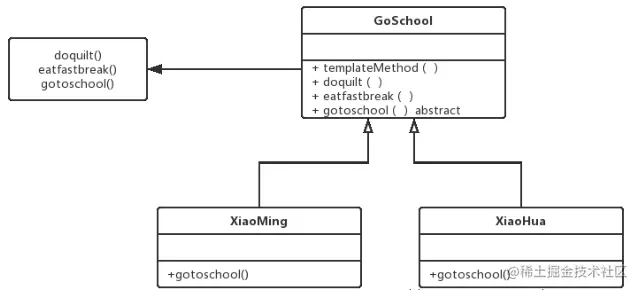

案例说明：小明和小华去学校上学前准备工作（叠被子、吃早餐和去学校）

1616379665319

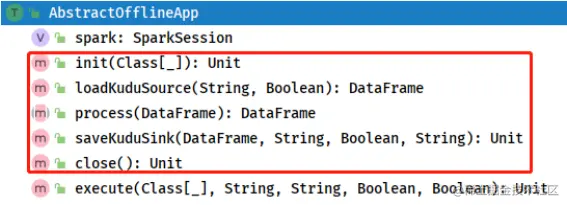

==假设重构接口：AbstractOfflineApp，其中方法如下所示：==

将SparkSession会话实例创建和关闭，分别封装到不同方法中（基本方法），可以具体实现

定义模板方法：execute，规定基本方法执行顺序，将mian方法中代码移到此方法中，调用方法时桉树进行传递即可。

1614045318315

package cn.itcast.logistics.offline

import org.apache.spark.sql.{DataFrame, SparkSession}

trait AbstractOfflineApp {

	// 定义变量
	private var spark: SparkSession = _

	// 实例化spark对象
	def init(clazz: Class[_]): Unit = {

	}

	// 从Kudu表加载数据
	def loadKuduSource(spark: SparkSession, tableName: String, isLoadFull: Boolean = false): DataFrame = ???

	// 处理数据，要么是数据拉宽，要么是指标计算
	def process(dataframe: DataFrame): DataFrame

	// 保存数据到Kudu表
	def saveKuduSink(dataframe: DataFrame, tableName: String, keys: Seq[String] = Seq("id"))

	// 关闭会话实例对象
	def close(): Unit = {

	}

	// TODO： 定义模块方法，规定基本方法执行顺序
	def execute(clazz: Class[_],
	            srcTable: String, isLoadFull: Boolean = false,
	            dstTable: String, keys: Seq[String] = Seq("id")): Unit = {
		// step1. 初始化
		init(clazz)
		try{
			// step2. 加载Kudu表数据
			val kuduDF: DataFrame = loadKuduSource(spark, srcTable, isLoadFull)
			kuduDF.show(10, truncate = false)

			// step3. 处理数据
			val resultDF: DataFrame = process(kuduDF)
			resultDF.show(10, truncate = false)

			// step4. 保存数据
			saveKuduSink(resultDF, dstTable, keys)
		}catch {
			case e: Exception => e.printStackTrace()
		}finally {
			// step5. 关闭资源
			close()
		}
	}

}

05-[掌握]-主题及指标开发之重构公共接口【编程】

任务：前面已经定义好公共接口方法声明，实现基本方法代码。

package cn.itcast.logistics.offline

import cn.itcast.logistics.common.{Configuration, KuduTools, SparkUtils}
import org.apache.spark.SparkConf
import org.apache.spark.sql.functions.{col, current_date, date_format, date_sub}
import org.apache.spark.sql.{DataFrame, SaveMode, SparkSession}

/**
 * 离线报表分析公共接口，采用模板方法设计模式构建：基本方法和模板方法
 */
trait AbstractOfflineApp {

	// 定义变量
	private var spark: SparkSession = _

	// 实例化spark对象
	def init(clazz: Class[_]): Unit = {
		// a. 构建SparkConf对象，基本设置
		var sparkConf: SparkConf = SparkUtils.sparkConf()
		// b. 设置运行方式
		sparkConf = SparkUtils.autoSettingEnv(sparkConf)
		// c. 构建SparkSession对象
		spark = SparkUtils.createSparkSession(sparkConf, this.getClass)
		spark.sparkContext.setLogLevel(Configuration.LOG_OFF)
	}

	// 从Kudu表加载数据
	def loadKuduSource(tableName: String,
	                   isLoadFullData: Boolean = false): DataFrame = {
		// 加载Kudu表数据，不考虑全量还是增量
		var kuduDF: DataFrame = spark.read
			.format(Configuration.SPARK_KUDU_FORMAT)
			.option("kudu.master", Configuration.KUDU_RPC_ADDRESS)
			.option("kudu.table", tableName)
			.option("kudu.socketReadTimeoutMs", "60000")
			.load()

		// 如果是增量加载数据，表示加载昨日数据，需要过滤操作
		if(!isLoadFullData){
			kuduDF = kuduDF
				// 依据 每个表中字段：cdt = 2013-06-02 21:24:00，过滤数据
				.filter(
					date_sub(current_date(), 1) === date_format(col("cdt"), "yyyy-MM-dd")
				)
		}

		// 返回数据
		kuduDF
	}

	// 处理数据，要么是数据拉宽，要么是指标计算
	def process(dataframe: DataFrame): DataFrame

	// 保存数据到Kudu表
	def saveKuduSink(dataframe: DataFrame, tableName: String,
	                 isAutoCreateTable: Boolean = true, keys: Seq[String] = Seq("id")) = {
		// 如果允许创建表，并且表不存在，就创建表
		if(isAutoCreateTable){
			KuduTools.createKuduTable(tableName, dataframe, keys)
		}

		// 保存数据到Kudu表
		dataframe.write
			.mode(SaveMode.Append)
			.format(Configuration.SPARK_KUDU_FORMAT)
			.option("kudu.master", Configuration.KUDU_RPC_ADDRESS)
			.option("kudu.table", tableName)
			.option("kudu.operation", "upsert")
			.save()
	}

	// 关闭会话实例对象
	def close(): Unit = {
		if(null != spark) spark.close()
	}

	// TODO： 定义模块方法，规定基本方法执行顺序
	def execute(clazz: Class[_],
	            srcTable: String, dstTable: String,
	            isLoadFullData: Boolean = false,
	            isAutoCreateTable: Boolean = true, keys: Seq[String] = Seq("id")): Unit = {
		// step1. 初始化
		init(clazz)
		try{
			// step2. 加载Kudu表数据
			val kuduDF: DataFrame = loadKuduSource(srcTable, isLoadFullData)
			kuduDF.show(10, truncate = false)

			// step3. 处理数据
			val resultDF: DataFrame = process(kuduDF)
			resultDF.show(10, truncate = false)

			// step4. 保存数据
			saveKuduSink(resultDF, dstTable, isAutoCreateTable, keys)
		}catch {
			case e: Exception => e.printStackTrace()
		}finally {
			// step5. 关闭资源
			close()
		}
	}

}

在模板方法中调用基本方法（具体方法：有方法体和抽象方法：子类具体实现），定义调用步骤。

06-[掌握]-运单主题之数据拉宽开发

任务：针对运单主题进行DWD层数据拉宽开发，创建对象WayBillDWD对象，继承公共接口AbstractOfflineApp，实现process方法即可。

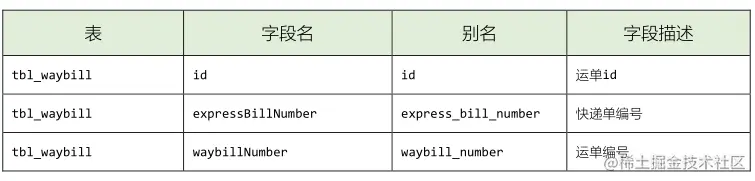

1）、将运单数据与相关维度数据，进行关联JION以后，字段如下：

1616381706248

当不知道获取那些字段时，最简单和粗暴方式：获取所有字段，不客气，不建议。

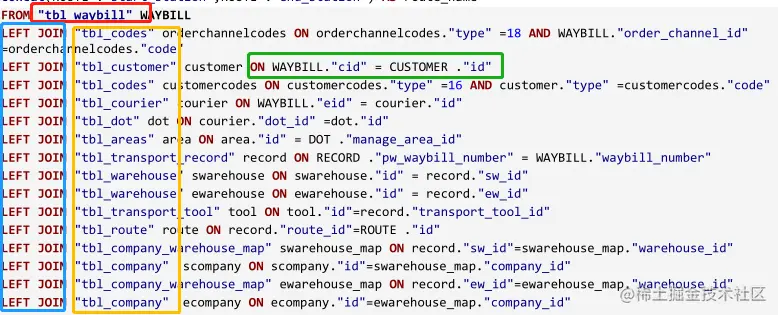

2）、SQL语句

1616381787869

3）、创建对象，编写代码，将事实表数据与维度表数据，进行拉宽操作

在dwd目录下创建 WayBillDWD 单例对象，继承自AbstractOfflineApp特质

package cn.itcast.logistics.offline.dwd

import cn.itcast.logistics.common.{CodeTypeMapping, Configuration, OfflineTableDefine, TableMapping}
import cn.itcast.logistics.offline.AbstractOfflineApp
import org.apache.spark.sql.{DataFrame, Dataset, Row}
import org.apache.spark.sql.functions._

/**
 * 运单主题开发：
 *      将运单事实表的数据与相关维度表的数据进行关联，然后将拉宽后的数据写入到运单宽表中
 */
object WayBillDWD extends AbstractOfflineApp{

	/**
	 * 将事实表与维度表关联，进行拉宽操作
	 */
	override def process(dataframe: DataFrame): DataFrame = {
		// 导入隐式转换
		import  dataframe.sparkSession.implicits._

		// step1. 加载维度表数据
		// 加载快递员表
		val courierDF: DataFrame = loadKuduSource(TableMapping.COURIER, isLoadFullData = true)
		// 加载网点表
		val dotDF: DataFrame =  loadKuduSource(TableMapping.DOT, isLoadFullData = true)
		// 加载区域表
		val areasDF: DataFrame =  loadKuduSource(TableMapping.AREAS, isLoadFullData = true)
		// 加载转运记录表
		val recordDF: DataFrame =  loadKuduSource(TableMapping.TRANSPORT_RECORD, isLoadFullData = true)
		// 加载起始仓库表
		val startWarehouseDF: DataFrame = loadKuduSource(TableMapping.WAREHOUSE, isLoadFullData = true)
		// 加载到达仓库表
		val endWarehouseDF: DataFrame = loadKuduSource(TableMapping.WAREHOUSE, isLoadFullData = true)
		// 加载车辆表
		val toolDF: DataFrame = loadKuduSource(TableMapping.TRANSPORT_TOOL, isLoadFullData = true)
		// 加载线路表
		val routeDF: DataFrame = loadKuduSource(TableMapping.ROUTE, isLoadFullData = true)
		// 加载起始仓库关联表
		val startCompanyWarehouseDF: DataFrame = loadKuduSource(TableMapping.COMPANY_WAREHOUSE_MAP, isLoadFullData = true)
		// 加载到达仓库关联表
		val endCompanyWarehouseDF: DataFrame = loadKuduSource(TableMapping.COMPANY_WAREHOUSE_MAP, isLoadFullData = true)
		// 加载起始仓库所在公司表
		val startCompanyDF: DataFrame = loadKuduSource(TableMapping.COMPANY, isLoadFullData = true)
		// 加载到达仓库所在公司表
		val endCompanyDF: DataFrame = loadKuduSource(TableMapping.COMPANY, isLoadFullData = true)
		// 加载物流码表
		val codesDF: DataFrame = loadKuduSource(TableMapping.CODES, isLoadFullData = true)
		// 加载客户表
		val customerDF: DataFrame = loadKuduSource(TableMapping.CUSTOMER, isLoadFullData = true)

		// 下单渠道类型表
		val orderChannelTypeDF: DataFrame = codesDF
			.where(col("type") === CodeTypeMapping.ORDER_CHANNEL_TYPE)
			.select(
				col("code").as("orderChannelTypeCode"), col("codeDesc").as("orderChannelTypeName")
			)
		// 客户类型表
		val customerTypeDF: DataFrame = codesDF
			.where(col("type") === CodeTypeMapping.CUSTOM_TYPE)
			.select(
				col("code").as("customerTypeCode"), col("codeDesc").as("customerTypeName")
			)

		// step2. 将事实表与维度表关联
		val left_outer = "left_outer"
		val wayBillDF: DataFrame = dataframe
		val joinDF: DataFrame = wayBillDF
			// 运单表与快递员表进行关联
			.join(courierDF, wayBillDF("eid") === courierDF("id"), left_outer)
			// 网点表与快递员表进行关联
			.join(dotDF, courierDF("dotId") === dotDF("id"), left_outer)
			// 网点表与区域表进行关联
			.join(areasDF, areasDF("id") === dotDF("manageAreaId"), left_outer)
			// 转运记录表与运单表关联
			.join(recordDF, recordDF("pwWaybillNumber") === wayBillDF("waybillNumber"), left_outer)
			// 起始仓库与转运记录表关联
			.join(startWarehouseDF, startWarehouseDF("id") === recordDF("swId"), left_outer)
			// 到达仓库与转运记录表关联
			.join(endWarehouseDF, endWarehouseDF("id") === recordDF("ewId"), left_outer)
			// 转运记录表与交通工具表关联
			.join(toolDF, toolDF("id") === recordDF("transportToolId"), left_outer)
			// 转运记录表与路线表关联
			.join(routeDF, routeDF("id") === recordDF("routeId"), left_outer)
			// 起始仓库表与仓库公司关联表关联
			.join(startCompanyWarehouseDF, startCompanyWarehouseDF("warehouseId") === startWarehouseDF("id"), left_outer)
			// 公司表与起始仓库公司关联表关联
			.join(startCompanyDF, startCompanyDF("id") === startCompanyWarehouseDF("companyId"), left_outer)
			// 到达仓库表与仓库公司关联表关联
			.join(endCompanyWarehouseDF, endCompanyWarehouseDF("warehouseId") === endWarehouseDF("id"), left_outer)
			// 公司表与到达仓库公司关联表关联
			.join(endCompanyDF, endCompanyDF("id") === endCompanyWarehouseDF("companyId"), left_outer)
			// 运单表与客户表关联
			.join(customerDF, customerDF("id") === wayBillDF("cid"), left_outer)
			// 下单渠道表与运单表关联
			.join(orderChannelTypeDF, orderChannelTypeDF("orderChannelTypeCode") ===  wayBillDF("orderChannelId"), left_outer)
			// 客户类型表与客户表关联
			.join(customerTypeDF, customerTypeDF("customerTypeCode") === customerDF("type"), left_outer)

		// step3. 选择字段和添加日期day
		val wayBillDetailDF: Dataset[Row] = joinDF
			// 选择字段
			.select(
				wayBillDF("id"), //运单id
				wayBillDF("expressBillNumber").as("express_bill_number"), //快递单编号
				wayBillDF("waybillNumber").as("waybill_number"), //运单编号
				wayBillDF("cid"), //客户id
				customerDF("name").as("cname"), //客户名称
				customerDF("type").as("ctype"), //客户类型
				customerTypeDF("customerTypeName").as("ctype_name"), //客户类型名称
				wayBillDF("eid"), //快递员id
				courierDF("name").as("ename"), //快递员名称
				dotDF("id").as("dot_id"), //网点id
				dotDF("dotName").as("dot_name"), //网点名称
				areasDF("id").as("area_id"), //区域id
				areasDF("name").as("area_name"), //区域名称
				wayBillDF("orderChannelId").as("order_channel_id"), //渠道id
				orderChannelTypeDF("orderChannelTypeName").as("order_chanel_name"), //渠道名称
				wayBillDF("orderDt").as("order_dt"), //下单时间
				wayBillDF("orderTerminalType").as("order_terminal_type"), //下单设备类型
				wayBillDF("orderTerminalOsType").as("order_terminal_os_type"), //下单设备操作系统类型
				wayBillDF("reserveDt").as("reserve_dt"), //预约取件时间
				wayBillDF("isCollectPackageTimeout").as("is_collect_package_timeout"), //是否取件超时
				wayBillDF("pkgId").as("pkg_id"), //订装ID
				wayBillDF("pkgNumber").as("pkg_number"), //订装编号
				wayBillDF("timeoutDt").as("timeout_dt"), //超时时间
				wayBillDF("transformType").as("transform_type"), //运输方式
				wayBillDF("deliveryAddr").as("delivery_addr"),
				wayBillDF("deliveryCustomerName").as("delivery_customer_name"),
				wayBillDF("deliveryMobile").as("delivery_mobile"),
				wayBillDF("deliveryTel").as("delivery_tel"),
				wayBillDF("receiveAddr").as("receive_addr"),
				wayBillDF("receiveCustomerName").as("receive_customer_name"),
				wayBillDF("receiveMobile").as("receive_mobile"),
				wayBillDF("receiveTel").as("receive_tel"),
				wayBillDF("cdt"),
				wayBillDF("udt"),
				wayBillDF("remark"),
				recordDF("swId").as("sw_id"),
				startWarehouseDF("name").as("sw_name"),
				startCompanyDF("id").as("sw_company_id"),
				startCompanyDF("companyName").as("sw_company_name"),
				recordDF("ewId").as("ew_id"),
				endWarehouseDF("name").as("ew_name"),
				endCompanyDF("id").as("ew_company_id"),
				endCompanyDF("companyName").as("ew_company_name"),
				toolDF("id").as("tt_id"),
				toolDF("licensePlate").as("tt_name"),
				recordDF("routeId").as("route_id"),
				concat(routeDF("startStation"), routeDF("endStation")).as("route_name")
			)
			// 添加字段，日期字段day增加日期列
			.withColumn("day", date_format(wayBillDF("cdt"), "yyyyMMdd"))
			// 根据运单表的创建时间顺序排序
			.sort(wayBillDF.col("cdt").asc)

		// 返回拉宽数据
		wayBillDetailDF
	}

	// SparkSQL程序入口
	def main(args: Array[String]): Unit = {
		// TODO: 调用父类中模板方法，传递相关参数即可
		execute(
			this.getClass, //
			TableMapping.WAY_BILL, // 事实表
			OfflineTableDefine.WAY_BILL_DETAIL, // 宽表
			isLoadFullData = Configuration.IS_FIRST_RUNNABLE //
		)
	}
}

注意：在DWD层程序中，mian仅仅调度父类模板方法，传递参数即可。

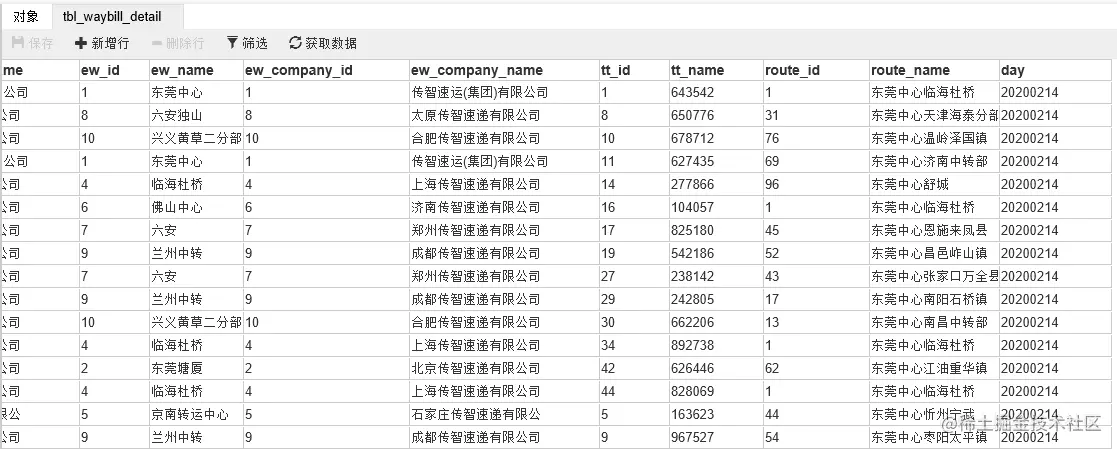

1616382579014

07-[掌握]-运单主题之指标计算【MAIN 方法】

任务：从Kudu数据库中加载运单宽表数据，按照指标进行计算，创建WayBillDWS对象，继承公共接口。

1）、指标字段，首先获取总的运单数及各个维度统计最大、最小和平均运单数目。

1616382689162

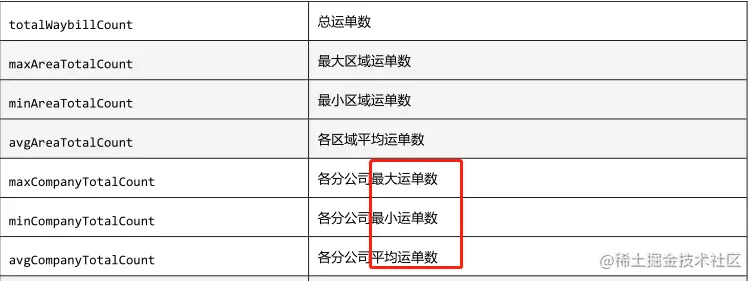

1616382707111

2）、Spark 编程实现

在dws目录下创建 WayBillDWS 单例对象，继承自AbstractOfflineApp特质

package cn.itcast.logistics.offline.dws

import cn.itcast.logistics.common.{Configuration, OfflineTableDefine}
import cn.itcast.logistics.offline.AbstractOfflineApp
import org.apache.spark.sql.{DataFrame, SparkSession}
import org.apache.spark.sql.functions._

/**
 * 运单主题指标开发：
 *      从Kudu表加载宽表数据，按照业务指标进行统计分析：基于不同维度分组聚合，类似快递单指表指标。
 */
object WayBillDWS extends AbstractOfflineApp{
	/**
	 * 按照业务指标进行计算，按照日期day进行统计，最后返回DataFrame数据集
	 */
	override def process(dataframe: DataFrame): DataFrame = {
		// 导入隐式转换
		val session: SparkSession = dataframe.sparkSession
		import session.implicits._

		// a. 获取日期值day

		// b. 遍历日期值，划分宽表数据，对每天数据进行指标统计

		// c. 将指标结果转换DataFrame

		// 返回指标结果

	}

	def main(args: Array[String]): Unit = {
		// 调用父类中模板方法，传递参数
		execute(
			this.getClass, //
			OfflineTableDefine.WAY_BILL_DETAIL, OfflineTableDefine.WAY_BILL_SUMMARY, //
			isLoadFullData = Configuration.IS_FIRST_RUNNABLE //
		)
	}
}

08-[掌握]-运单主题之指标计算【process 方法】

任务：实现process方法，先进行指标计算，按照每天数据进行指标统计，示意图如下所示：

1616339707049

具体指标计算代码如下所示：

		// 导入隐式转换
		val session: SparkSession = dataframe.sparkSession
		import session.implicits._

		// a. 获取日期值day
		val days: Array[Row] = dataframe.select($"day").distinct().collect()

		// b. 遍历日期值，划分宽表数据，对每天数据进行指标统计
		days.map{dayRow =>
			// 获取日期值
			val dayValue: String = dayRow.getString(0)

			// 过滤每日数据
			val wayBillDetailDF: Dataset[Row] = dataframe.filter($"day" === dayValue)
			wayBillDetailDF.persist(StorageLevel.MEMORY_AND_DISK)

			// 指标计算
			// 指标一：总运单数
			val totalDF: DataFrame = wayBillDetailDF.agg(count("id").as("total"))

			// 指标二：各区域运单数，最大、最小和平均
			val areaTotalDF: DataFrame = wayBillDetailDF.groupBy($"area_id").count()
			val areaTotalAggDF: DataFrame = areaTotalDF.agg(
				max($"count").as("areaMaxTotal"),
				min($"count").as("areaMinTotal"),
				round(avg($"count"), 0).as("areaAvgTotal")
			)

			// 指标三：各分公司运单数，最大、最小和平均
			val companyTotalDF: DataFrame = wayBillDetailDF.groupBy($"sw_company_name").count()
			val companyTotalAggDF: DataFrame = companyTotalDF.agg(
				max($"count").as("companyMaxTotal"),
				min($"count").as("companyMinTotal"),
				round(avg($"count"), 0).as("companyAvgTotal")
			)

			// 指标四：各网点运单数，最大、最小和平均
			val dotTotalDF: DataFrame = wayBillDetailDF.groupBy($"dot_id").count()
			val dotTotalAggDF: DataFrame = dotTotalDF.agg(
				max($"count").as("dotMaxTotal"),
				min($"count").as("dotMinTotal"),
				round(avg($"count"), 0).as("dotAvgTotal")
			)

			// 指标五：各线路运单数，最大、最小和平均
			val routeTotalDF: DataFrame = wayBillDetailDF.groupBy($"route_id").count()
			val routeTotalAggDF: DataFrame = routeTotalDF.agg(
				max($"count").as("routeMaxTotal"),
				min($"count").as("routeMinTotal"),
				round(avg($"count"), 0).as("routeAvgTotal")
			)

			// 指标六：各运输工具运单数，最大、最小和平均
			val ttTotalDF: DataFrame = wayBillDetailDF.groupBy($"tt_id").count()
			val ttTotalAggDF: DataFrame = ttTotalDF.agg(
				max($"count").as("ttMaxTotal"),
				min($"count").as("ttMinTotal"),
				round(avg($"count"), 0).as("ttAvgTotal")
			)

			// 指标七：各类客户运单数，最大、最小和平均
			val typeTotalDF: DataFrame = wayBillDetailDF.groupBy($"ctype").count()
			val typeTotalAggDF: DataFrame = typeTotalDF.agg(
				max($"count").as("typeMaxTotal"),
				min($"count").as("typeMinTotal"),
				round(avg($"count"), 0).as("typeAvgTotal")
			)

			// 数据不再使用时，释放资源
			wayBillDetailDF.unpersist()

			// 将计算指标封装到Row中
			Row.fromSeq(
				dayRow.toSeq ++
					totalDF.first().toSeq ++
					areaTotalAggDF.first().toSeq ++
					companyTotalAggDF.first().toSeq ++
					dotTotalAggDF.first().toSeq ++
					routeTotalAggDF.first().toSeq ++
					ttTotalAggDF.first().toSeq ++
					typeTotalAggDF.first().toSeq
			)
		}

09-[掌握]-运单主题之指标计算【转换DataFrame】

任务：将统计指标（封装在数组）转换为DataFrame数据集，采用自定义Schema方式完成。

		// c. 将指标结果转换DataFrame
		// i. RDD[Row]，采用并行化方式将数组转换为RDD
		val aggRDD: RDD[Row] = session.sparkContext.parallelize(aggRow)
		// ii. schema，自定义Schema信息
		val schema: StructType = new StructType()
    		.add("id", StringType, nullable = false)
			.add("total", LongType, nullable = true)
			.add("maxAreaTotal", LongType, nullable = true)
			.add("minAreaTotal", LongType, nullable = true)
			.add("avgAreaTotal", DoubleType, nullable = true)
			.add("maxCompanyTotal", LongType, nullable = true)
			.add("minCompanyTotal", LongType, nullable = true)
			.add("avgCompanyTotal", DoubleType, nullable = true)
			.add("maxDotTotal", LongType, nullable = true)
			.add("minDotTotal", LongType, nullable = true)
			.add("avgDotTotal", DoubleType, nullable = true)
			.add("maxRouteTotal", LongType, nullable = true)
			.add("minRouteTotal", LongType, nullable = true)
			.add("avgRouteTotal", DoubleType, nullable = true)
			.add("maxToolTotal", LongType, nullable = true)
			.add("minToolTotal", LongType, nullable = true)
			.add("avgToolTotal", DoubleType, nullable = true)
			.add("maxCtypeTotal", LongType, nullable = true)
			.add("minCtypeTotal", LongType, nullable = true)
			.add("avgCtypeTotal", DoubleType, nullable = true)

		// iii. 转换RDD为DataFrame
		val aggDF: DataFrame = session.createDataFrame(aggRDD, schema)

		// 返回指标结果
		aggDF

运单主题指标计算完整代码：

package cn.itcast.logistics.offline.dws

import cn.itcast.logistics.common.{Configuration, OfflineTableDefine}
import cn.itcast.logistics.offline.AbstractOfflineApp
import org.apache.spark.rdd.RDD
import org.apache.spark.sql.{DataFrame, Dataset, Row, SparkSession}
import org.apache.spark.sql.functions._
import org.apache.spark.sql.types.{DoubleType, LongType, StringType, StructType}
import org.apache.spark.storage.StorageLevel

/**
 * 运单主题指标开发：
 *      从Kudu表加载宽表数据，按照业务指标进行统计分析：基于不同维度分组聚合，类似快递单指表指标。
 */
object WayBillDWS extends AbstractOfflineApp{
	/**
	 * 按照业务指标进行计算，按照日期day进行统计，最后返回DataFrame数据集
	 */
	override def process(dataframe: DataFrame): DataFrame = {
		// 导入隐式转换
		val session: SparkSession = dataframe.sparkSession
		import session.implicits._

		// a. 获取日期值day
		val days: Array[Row] = dataframe.select($"day").distinct().collect()

		// b. 遍历日期值，划分宽表数据，对每天数据进行指标统计
		val aggRow: Array[Row] = days.map{ dayRow =>
			// 获取日期值
			val dayValue: String = dayRow.getString(0)

			// 过滤每日数据
			val wayBillDetailDF: Dataset[Row] = dataframe.filter($"day" === dayValue)
			wayBillDetailDF.persist(StorageLevel.MEMORY_AND_DISK)

			// 指标计算
			// 指标一：总运单数
			val totalDF: DataFrame = wayBillDetailDF.agg(count("id").as("total"))

			// 指标二：各区域运单数，最大、最小和平均
			val areaTotalDF: DataFrame = wayBillDetailDF.groupBy($"area_id").count()
			val areaTotalAggDF: DataFrame = areaTotalDF.agg(
				max($"count").as("areaMaxTotal"),
				min($"count").as("areaMinTotal"),
				round(avg($"count"), 0).as("areaAvgTotal")
			)

			// 指标三：各分公司运单数，最大、最小和平均
			val companyTotalDF: DataFrame = wayBillDetailDF.groupBy($"sw_company_name").count()
			val companyTotalAggDF: DataFrame = companyTotalDF.agg(
				max($"count").as("companyMaxTotal"),
				min($"count").as("companyMinTotal"),
				round(avg($"count"), 0).as("companyAvgTotal")
			)

			// 指标四：各网点运单数，最大、最小和平均
			val dotTotalDF: DataFrame = wayBillDetailDF.groupBy($"dot_id").count()
			val dotTotalAggDF: DataFrame = dotTotalDF.agg(
				max($"count").as("dotMaxTotal"),
				min($"count").as("dotMinTotal"),
				round(avg($"count"), 0).as("dotAvgTotal")
			)

			// 指标五：各线路运单数，最大、最小和平均
			val routeTotalDF: DataFrame = wayBillDetailDF.groupBy($"route_id").count()
			val routeTotalAggDF: DataFrame = routeTotalDF.agg(
				max($"count").as("routeMaxTotal"),
				min($"count").as("routeMinTotal"),
				round(avg($"count"), 0).as("routeAvgTotal")
			)

			// 指标六：各运输工具运单数，最大、最小和平均
			val ttTotalDF: DataFrame = wayBillDetailDF.groupBy($"tt_id").count()
			val ttTotalAggDF: DataFrame = ttTotalDF.agg(
				max($"count").as("ttMaxTotal"),
				min($"count").as("ttMinTotal"),
				round(avg($"count"), 0).as("ttAvgTotal")
			)

			// 指标七：各类客户运单数，最大、最小和平均
			val typeTotalDF: DataFrame = wayBillDetailDF.groupBy($"ctype").count()
			val typeTotalAggDF: DataFrame = typeTotalDF.agg(
				max($"count").as("typeMaxTotal"),
				min($"count").as("typeMinTotal"),
				round(avg($"count"), 0).as("typeAvgTotal")
			)

			// 数据不再使用时，释放资源
			wayBillDetailDF.unpersist()

			// 将计算指标封装到Row中
			Row.fromSeq(
				dayRow.toSeq ++
					totalDF.first().toSeq ++
					areaTotalAggDF.first().toSeq ++
					companyTotalAggDF.first().toSeq ++
					dotTotalAggDF.first().toSeq ++
					routeTotalAggDF.first().toSeq ++
					ttTotalAggDF.first().toSeq ++
					typeTotalAggDF.first().toSeq
			)
		}

		// c. 将指标结果转换DataFrame
		// i. RDD[Row]，采用并行化方式将数组转换为RDD
		val aggRDD: RDD[Row] = session.sparkContext.parallelize(aggRow)
		// ii. schema，自定义Schema信息
		val schema: StructType = new StructType()
    		.add("id", StringType, nullable = false)
			.add("total", LongType, nullable = true)
			.add("maxAreaTotal", LongType, nullable = true)
			.add("minAreaTotal", LongType, nullable = true)
			.add("avgAreaTotal", DoubleType, nullable = true)
			.add("maxCompanyTotal", LongType, nullable = true)
			.add("minCompanyTotal", LongType, nullable = true)
			.add("avgCompanyTotal", DoubleType, nullable = true)
			.add("maxDotTotal", LongType, nullable = true)
			.add("minDotTotal", LongType, nullable = true)
			.add("avgDotTotal", DoubleType, nullable = true)
			.add("maxRouteTotal", LongType, nullable = true)
			.add("minRouteTotal", LongType, nullable = true)
			.add("avgRouteTotal", DoubleType, nullable = true)
			.add("maxToolTotal", LongType, nullable = true)
			.add("minToolTotal", LongType, nullable = true)
			.add("avgToolTotal", DoubleType, nullable = true)
			.add("maxCtypeTotal", LongType, nullable = true)
			.add("minCtypeTotal", LongType, nullable = true)
			.add("avgCtypeTotal", DoubleType, nullable = true)

		// iii. 转换RDD为DataFrame
		val aggDF: DataFrame = session.createDataFrame(aggRDD, schema)

		// 返回指标结果
		aggDF
	}

	def main(args: Array[String]): Unit = {
		// 调用父类中模板方法，传递参数
		execute(
			this.getClass, //
			OfflineTableDefine.WAY_BILL_DETAIL, OfflineTableDefine.WAY_BILL_SUMMARY, //
			isLoadFullData = Configuration.IS_FIRST_RUNNABLE //
		)
	}
}

面试题：RDD、DataFrame和Dataset之间关系和区别？？？

RDD是什么、DataFrame = RDD[Row] + schema 、Dataset = RDD[CaseClass] + schema、DataFrame = Dataset[Row]

10-[理解]-Kudu 原理及优化之数据存储模型

任务：针对Kudu存储引擎，底层数据存储原理和模型。

大数据存储引擎：
	- HDFS 分布式文件系统
		从HDFS读写数据流程
	- HBase 相关知识点
		知识点：表如何设计的 ？？？RowKey如何设计？？？
		知识点：从HBase表读写数据流程是啥？？？？

	minor compaction：小合并，将多个storefile文件合并为多个文件
	major compaction：大合并，将所有storefile文件合并为一个文件

1614062789027

1）、表table与约束schema

schema：字段名称、字段类型、是否为空，是否为主键

table数据划分为多个tablet

分区策略（如何划分数据）和副本数（数据安全性）

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-pyJOpRFZ-1641191197147)(/img/1616396524218.png)]

2）、Kudu 底层数据模型，非常类似HBase数据底层数据存储模型

1614062859258

Kudu的底层数据文件的存储，未采用HDFS这样的较高抽象层次的分布式文件系统，而是自行开发了一套可基于Table/Tablet/Replica视图级别的底层存储系统

1616396752594

1）、一个Table会被分成若干个tablet，其中Tablet的数量是根据hash或者是range进行设置的

2）、一个Tablet中包含MetaData信息和多个RowSet信息，其中MetaData信息是block和block在data中的位置。

3）、一个RowSet包含一个MemRowSet和多个DiskRowSet，其中MemRowSet用于存储insert数据和update后的数据，写满后会刷新到磁盘中也就是多个DiskRowSet中，默认是1G刷新一次或者是2分钟。

4）、DiskRowSet用于老数据的mutation（改变），比如说数据的更新操作，后台定期对DiskRowSet 进行合并操作，删除历史数据和没有的数据，减少查询过程中的IO开销

5）、一个DiskRowSet包含1个BloomFilter，1个Ad_hoc Index，多个UndoFile、RedoFile、BaseData、DeltaMem

有两个在内存中处理的数据集，区别如下：

MemRowSet：存储新增的数据，对该内存数据集中还未flush的数据的更新；

新插入数据insert（以前表中没有，主键不存在）。

更新后的数据（update以后，新的数据）

DeltaMem：对已flush到磁盘内的数据的更新；

某个数据从memRowSet刷新到DiskRowSet磁盘中，用户对此数据进行更新，将更新数据放到DeltaMem内存中

当对DiskRowSet磁盘中老数据和DelteMem中要更新数据进行合并以后，再次放到MemRowSet中

1616396995152

在KUDU中，把DiskRowSet分为了两部分：

1）、base data：负责存储基础数据

2）、delta stores：delta stores负责存储 base data 中的变更数据.

DeltaMem，存储更新数据

DeltaFile，存储变更以后的数据

1616397248377

数据从 MemRowSet 刷到磁盘后就形成了一份 DiskRowSet（只包含 basedata），每份 DiskRowSet 在内存中都会有一个对应的 DeltaMemStore，负责记录此 DiskRowSet后续的数据变更（更新、删除）。 DeltaMemStore 内部维护一个 B-树索引，映射到每个 row_offset对应的数据变更。DeltaMemStore 数据增长到一定程度后转化成二进制文件存储到磁盘，形成一个 DeltaFile，随着 base data 对应数据的不断变更，DeltaFile 逐渐增长。

11-[理解]-Kudu 原理及优化之数据读写原理

任务：当从Kudu表读写（读取数据、插入数据、更新数据、删除数据）数据时，原理流程是如何的。

1）、Kudu的工作模式如下图

1616397619688

上图中编号对应功能描述，如下所示：

1616397899658

2）、Kudu 读流程

1616397919792

从Kudu读取数据时：

第一点：两次过滤定位，首先对应Tablet Follower·，然后获取DiskRowSet

第二点：先从DiskRowSet读取数据，再读取MemRowSet，最后合并数据，返回Client

3）、Kudu 写流程

1616398209135

当向Kudu表中写入数据时，进行三次判断插入数据主键是否存在，如果不存在，再进行插入数据：

第一次、主键范围过滤

第二次、布隆过滤器

第三次、B-树索引过滤

4）、Kudu 更新流程

更新删除流程与写入流程类似，区别就是最后判断是否存在主键时候的操作，若存在才能更新，不存在才能插入新数据。

1616398394710

更新和删除数据，与插入数据类型，需要经过三次过滤判断，当主键存在时，才进行更新和删除操作。

12-[理解]-Kudu 原理及优化之基本优化设置

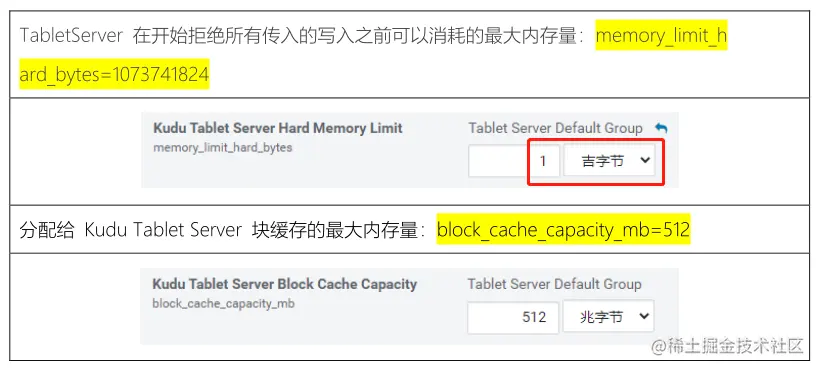

1）、Kudu 关键配置，设置Kudu TabletServer 内存

1616399306832

2）、Kudu 使用限制

1616399377811

3）、字段

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-ihVh0pHo-1641191197151)(img/1616399441166.png)]

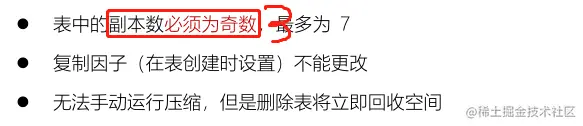

4）、表的设置

1616399481288

5）、分区限制

1616399538415

6）、扩展建议和限制

1616399599852

7）、守护进程，Master和TabletServer内存配置

1616399657809

8）、集群管理限制

1616399700991

9）、Spark 集成限制

1616399776432

【作业】-仓库主题报表开发

需求：
	参考建议【1.5 仓库主题】，按照讲解【运单主题】报表开发步骤进行编程实现
	第一、DWD层，开发程序：WarehouseDWD，继承接口AbstractOfflineApp
	第二、DWS层，开发程序：WarehouseDWS，继承接口AbstractOfflineApp

面试题：
	如何对Kudu表数据进行备份操作？？？？
	思路：
		SparkSQL程序，从Kudu读取数据，写入HDFS文件

大数据物流项目：主题及报表开发（十二）
