这是我参与「第三届青训营 -后端场」笔记创作活动的的第3篇笔记

主要分析上课时给出的笔记服务的代码组织结构，来学习并给予最后的抖音项目做参考。

工程实践

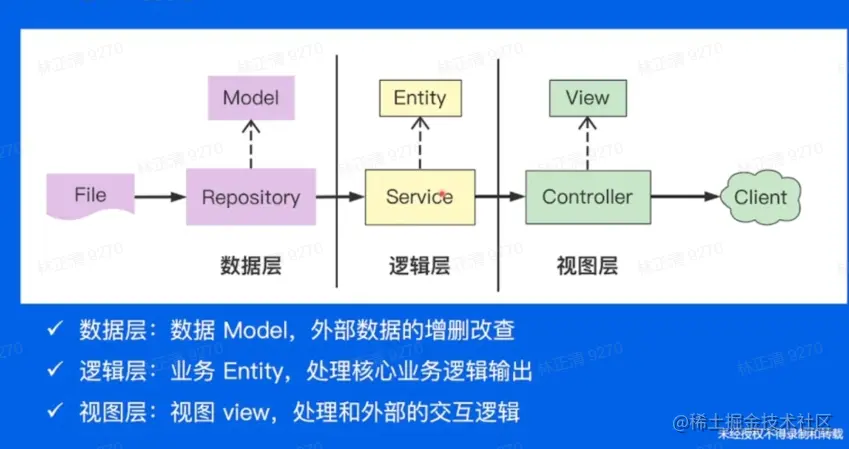

图片来自青训营ppt

kitex demo

解析笔记项目中kitex生成代码的组织结构

user

user服务部分

graph TB

	subgraph Enity
		BaseResp
		User
		MGetUserRequest
		MGetUserResponse
		MGetUserResponse -.- User
		MGetUserResponse -.- BaseResp
	end

	Request --1.MGetUserRequest--> handler

	subgraph service
		MGetUserService
	end

	handler --2.MGetUserRequest--> MGetUserService
	MGetUserService --7.Entity.User-->handler

	subgraph db
		DB
		db.User[User]
		DB -.- db.User
	end
	MGetUserService --3.Ids--> DB
	DB --4.db.Users-->MGetUserService

	subgraph pack
		PackUser
	end

	MGetUserService --5.db.User--> PackUser
	PackUser --6.Entity.User--> MGetUserService

	handler --8.MGetUserResponse--> Response

note

note服务部分

graph
	subgraph Entity

		subgraph RPC
			User
		end
		BaseResp
		Note
		MGetNoteRequest
		BaseResp-.-MGetNoteResponse
		MGetNoteResponse -.- Note

   	end

	Request --1.MGetNoteRequest-->handler

	subgraph service
		MGetNoteService
	end

	handler--2.MGetNoteRequest--> MGetNoteService

    subgraph db
		DB
		db.Note[Note]
		DB -.- db.Note
	end
	MGetNoteService --3.Ids--> DB
	DB --4.db.Note-->MGetNoteService

	subgraph pack
		UserIds
		Notes
	end
	MGetNoteService --5.db.Note--> UserIds
	UserIds --6.uids--> MGetNoteService

	subgraph rpc
		MGetUser
	end

	MGetNoteService --7.uids--> MGetUser
	MGetUser --8.User-->MGetNoteService

	MGetNoteService --9.db.Note-->Notes
	Notes --10.Entity.Note-->MGetNoteService
	MGetNoteService --11.set User for Note--> MGetNoteService

	MGetNoteService--12.Entity.Note-->handler
	handler --13.MGetNoteResponse--> Response

0. handler接受请求，并组建基本响应
1. handler讲请求传交给service层
2. service层将获取查询中的id，并查询数据库
3. 数据库返回查询结果，此时结果为数据库中定义的model类型
4. 将查询结果交给pack获取用户的iduids
5. pack将用户id返沪
6. 调用用户rpc，查询id对应的用户
7. rpc返回结果，其类型为rpc的Entity中定义的数据类型
8. service将model类型的数据交给pack进行打包
9. pack将model类型的数据打包为entity中定义的数据类型
10. 将rpc的结果整合进最终结果
11. service将结果返回给handler，其类型为定义的entity中的类型
12. handler将查询结果和基本响应组装在一起并返回
