概述

话不多说，开冲！（多图杀 cat，建议在 WiFi 下观看）

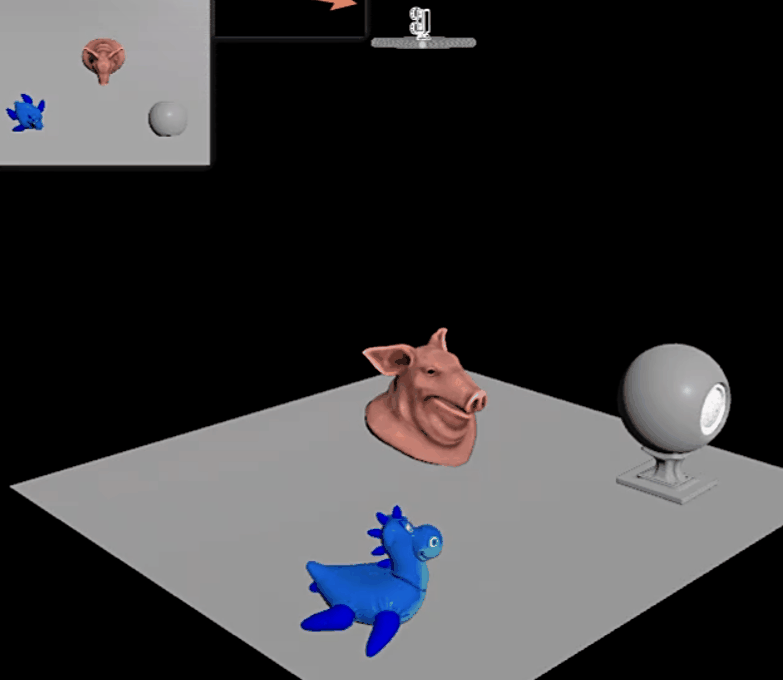

正交相机重建粒子位置

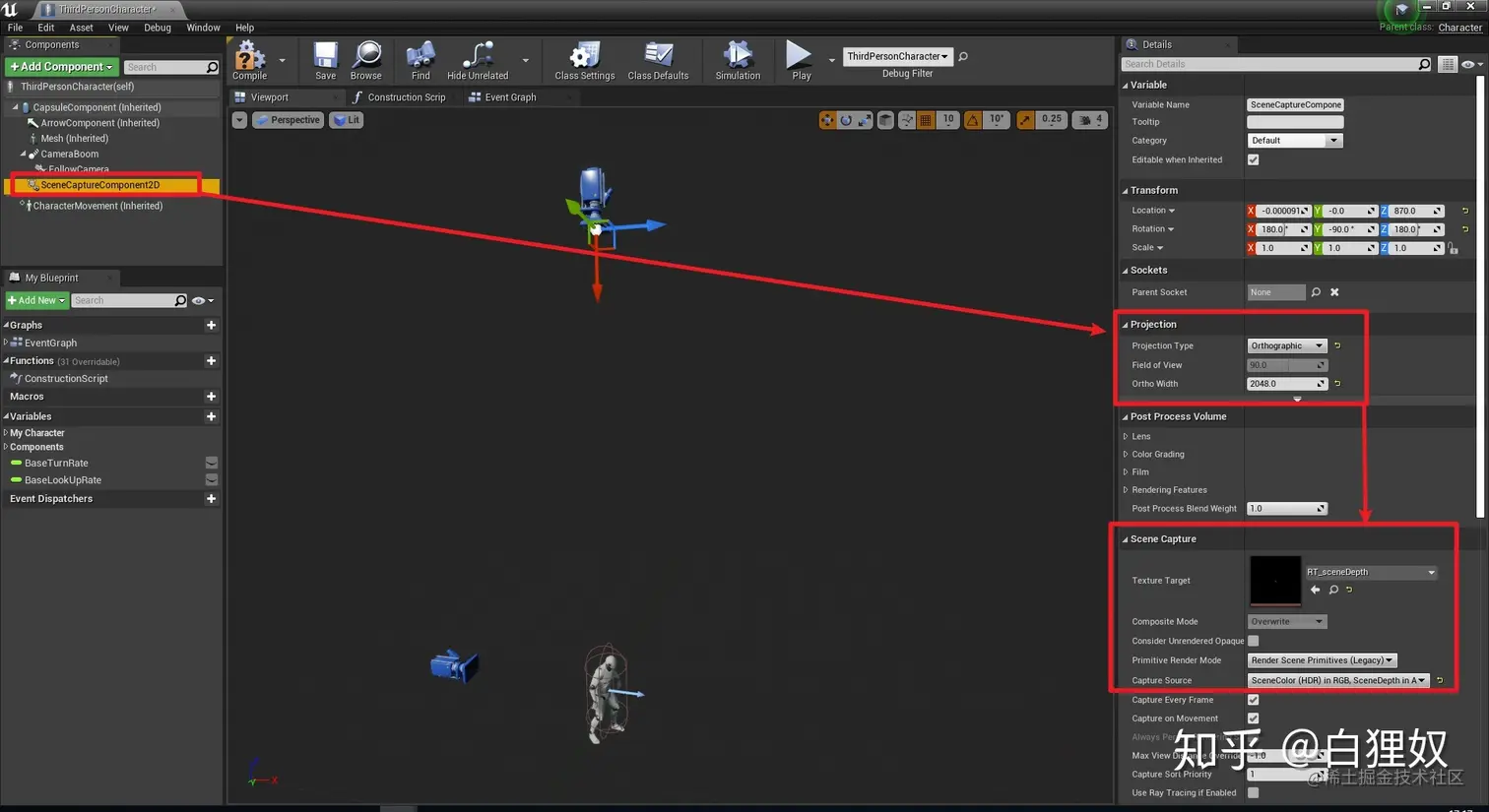

在人物上方放置一个正交Scenecapture 2D捕获场景深度作为粒子的Z轴数据，网格粒子采样RT贴图信息添加Z轴向分量到Position.z完成映射。

网格粒子采样贴图时有了现成的 xy plane 排列间隔了，只需要将标准大小（0-1）的 xy plane 向量放置到坐标正中心再乘以 scenecapture 捕获区域的 width size 就可以还原平面。

（因为摄像机拍摄是在中心拍摄的出来 RT 的，采样贴图的 UV 还原出来是再右上角区间）
Tip：正常采样出来的是方向不对，需要旋转一下贴图，所以重新修正UV 方向选择 90°

XY Plane

float2 xyPlane = float2(1.0-UV.y,UV.x);
xyPlane -=0.5;
xyPlane *= WIDTH;

OV = float3(xyPlane.x, xyPlane.y, 0.0);

Z Axis

float3 projectorDir = normalize(PRODIR);

projectorDir *= (DEPTH + OFFSET);

OV = projectorDir;

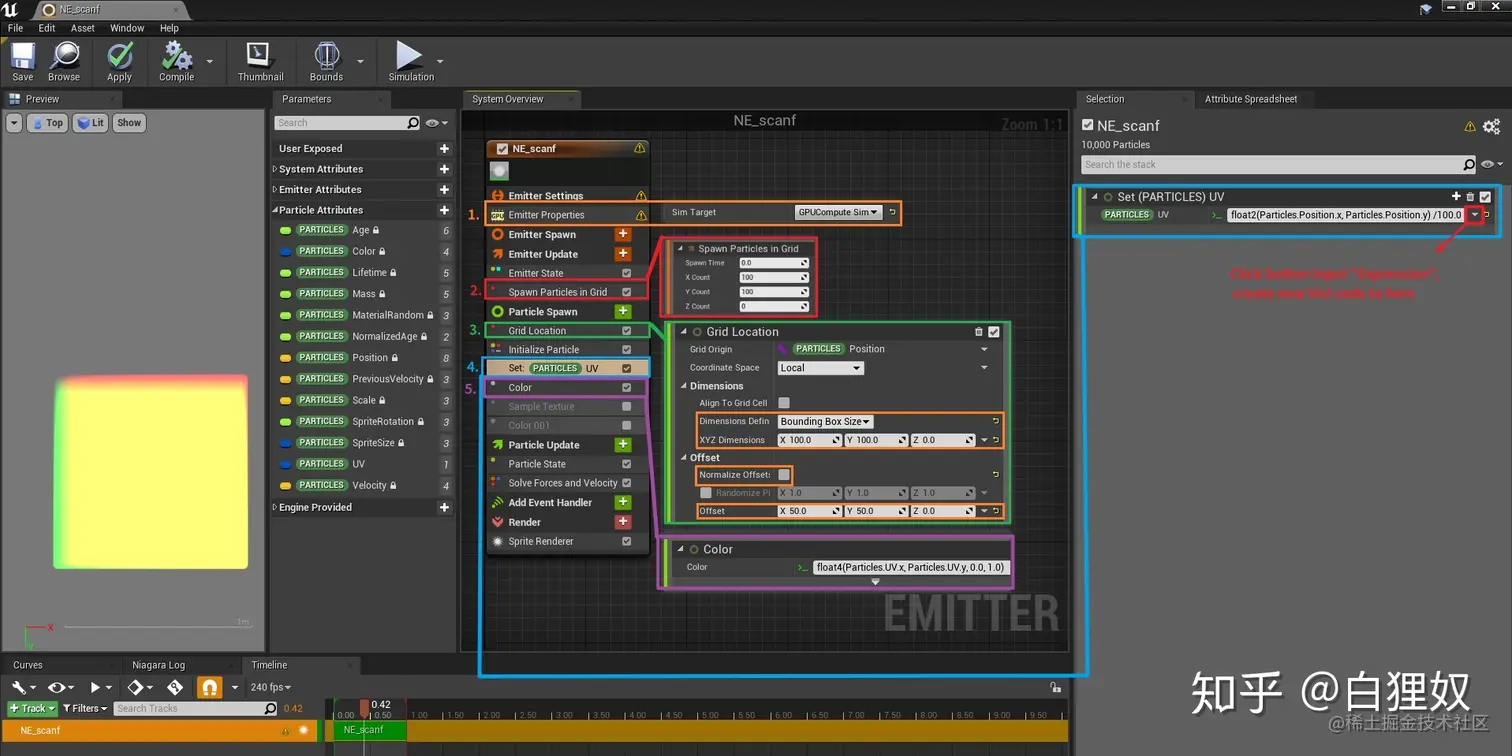

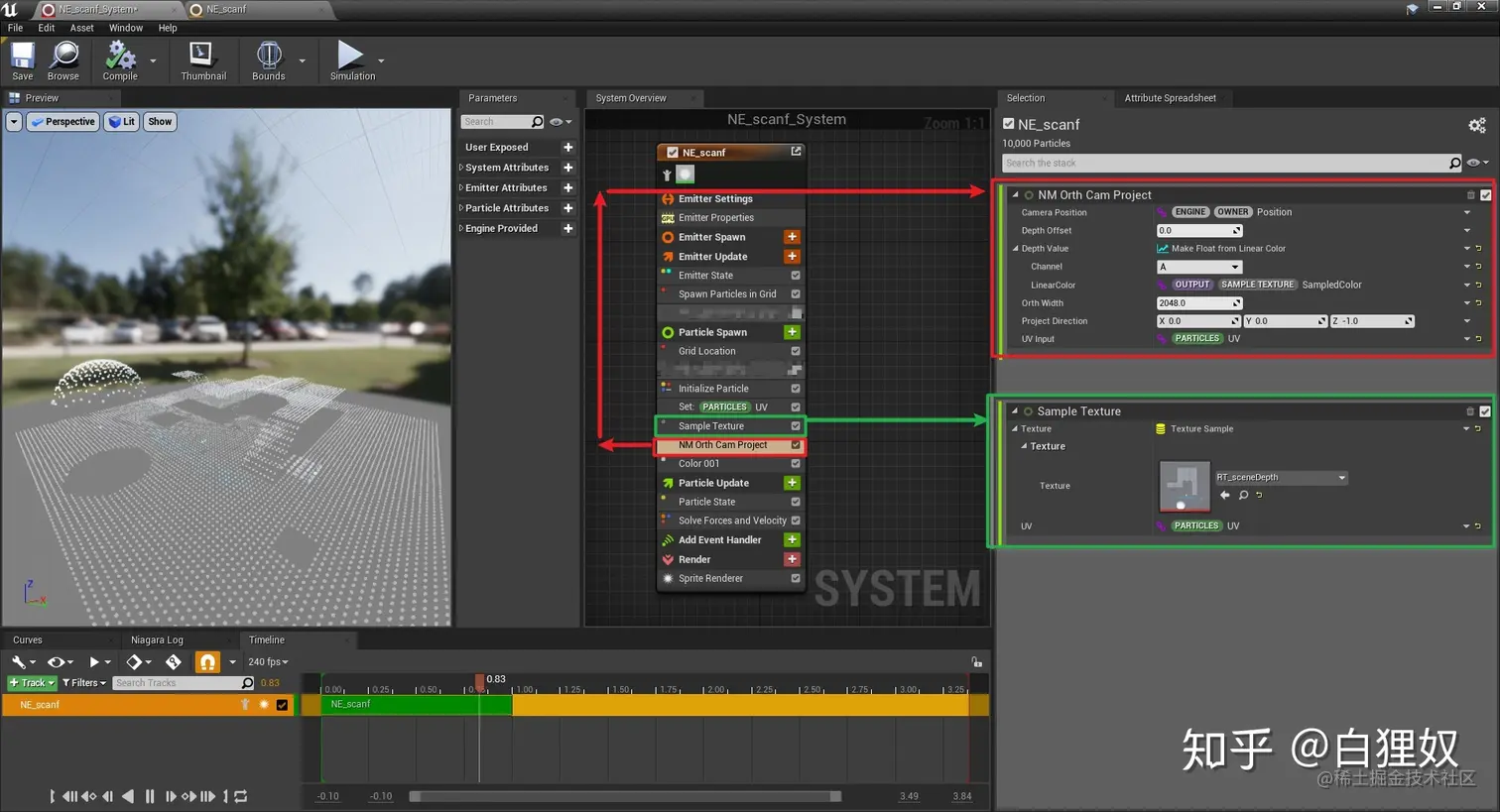

正交投射模块设置

ok 这样看起来好像我们已经成功了，下面把粒子放入蓝图中

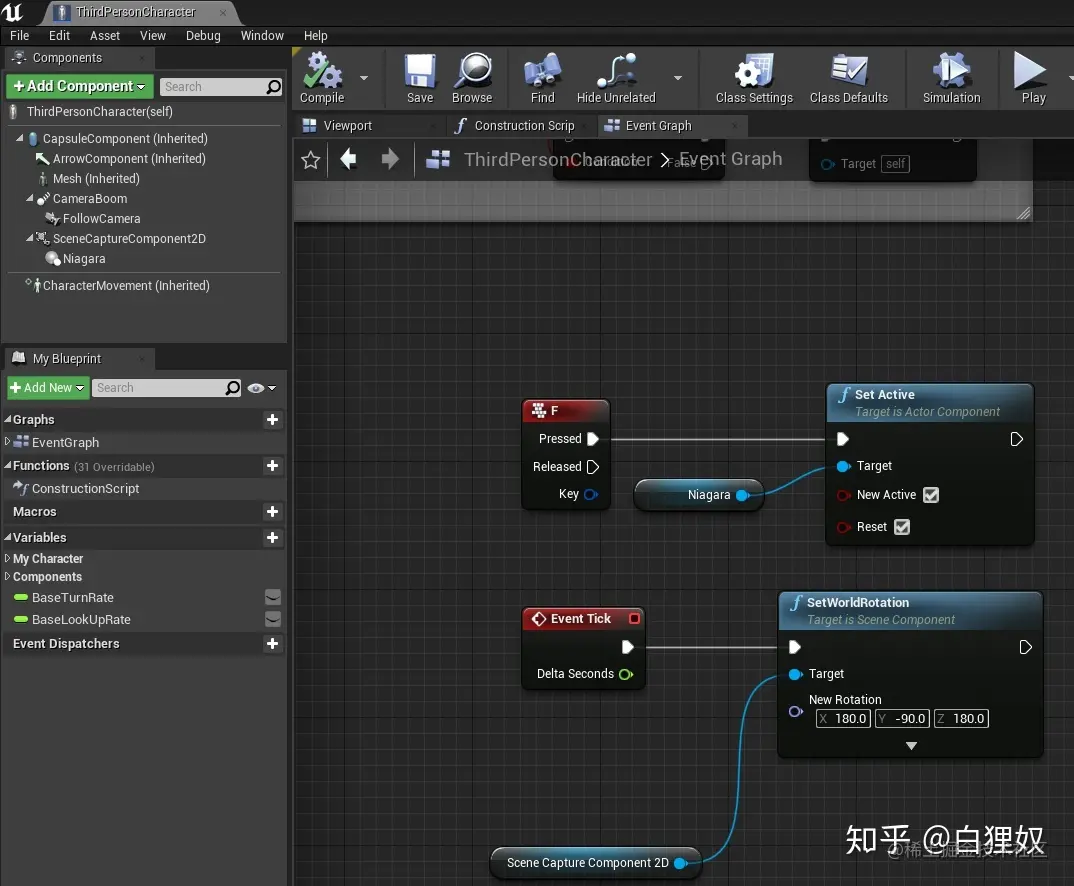

放置粒子系统到蓝图交互，固定 scenecapture 旋转

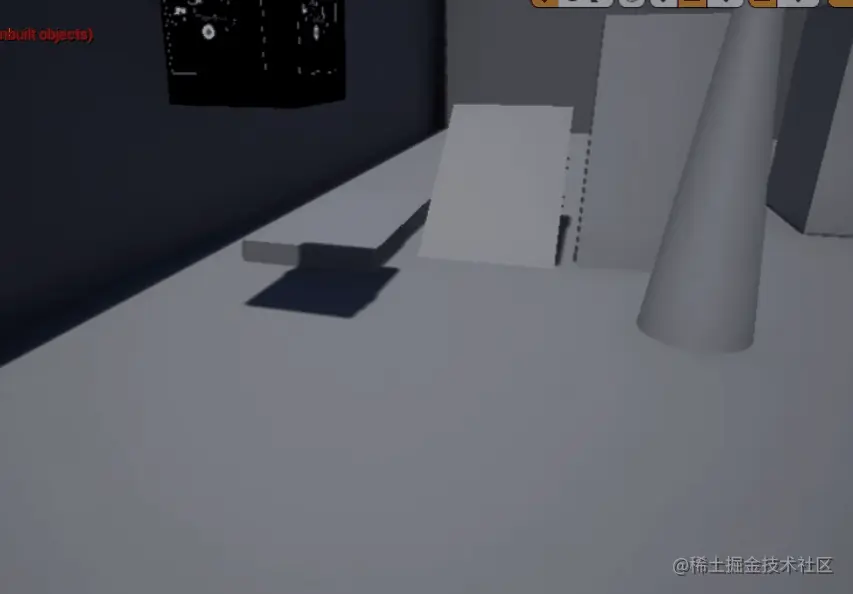

Running！

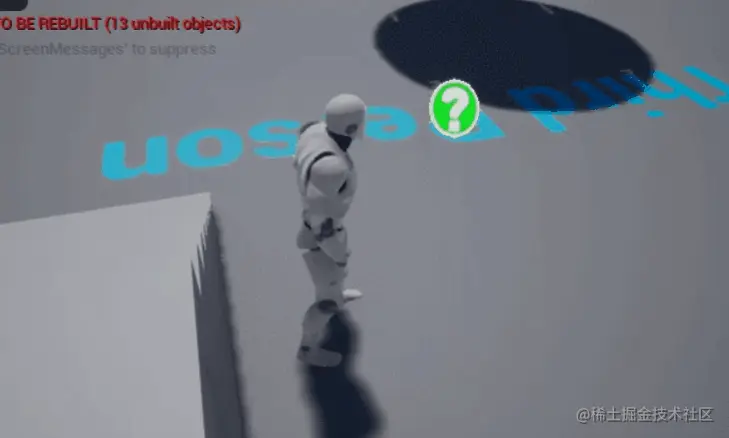

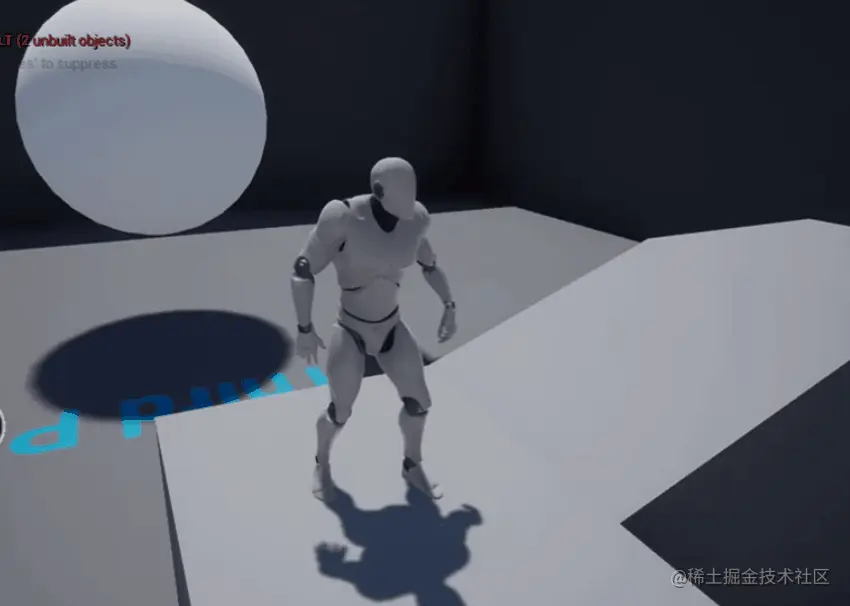

失败的运行效果

现在和我们脑海中想的是不一样的。我想问题应该是出现在 grid location 上，我选择自己建立一个自己的发射模块，但是这需要用到一些 两个modules互相绑定参数的技巧。

网格发射器模块

自定义网格 spawn

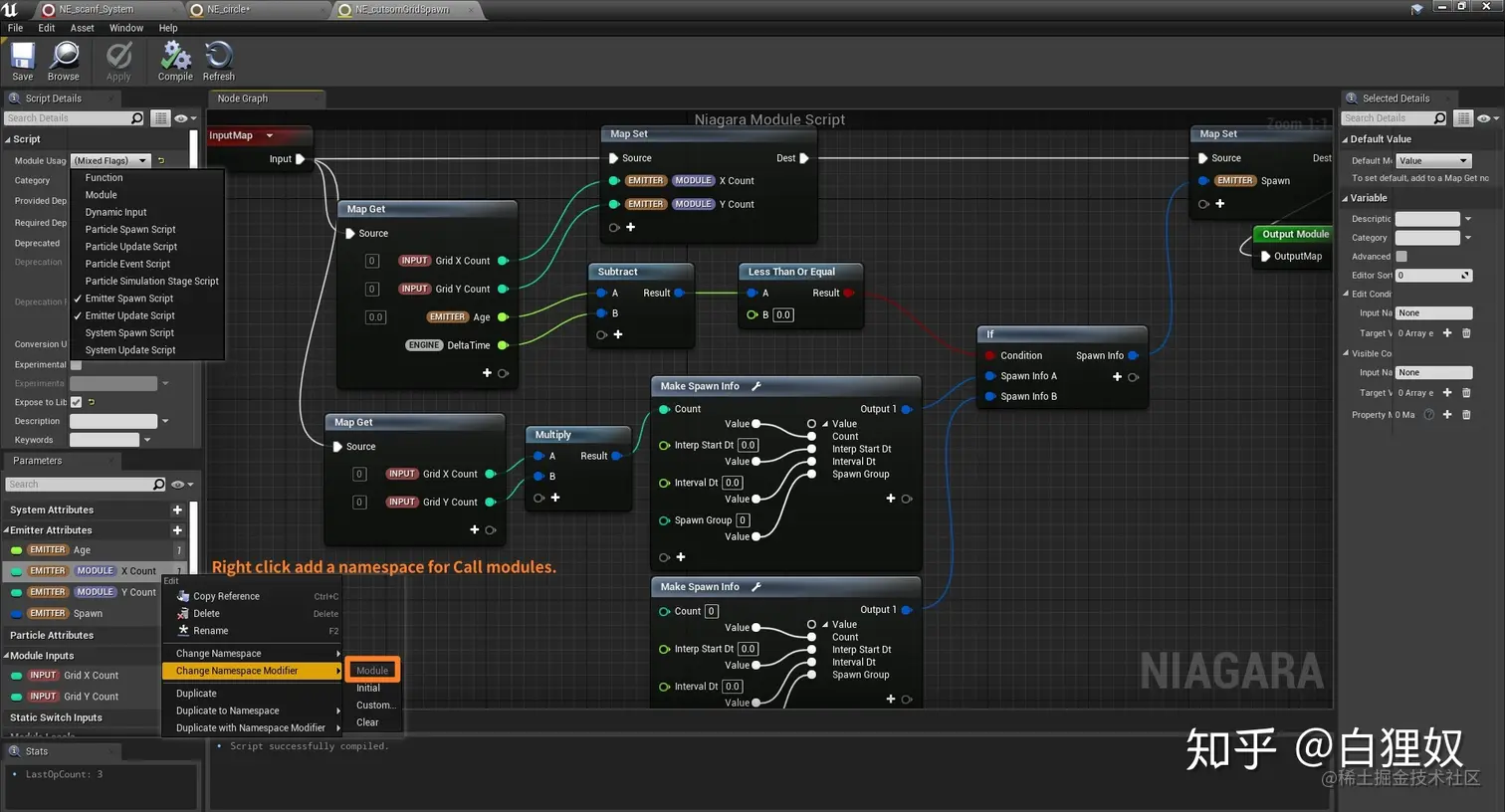

Niagara modules调用另一个模块属性

通信之前的网格 spawn 模块参数
网格位置生成

float xPos = fmod((float)ID,XC) / float(XC - 1.0) * XS;
float yPos = floor(float(ID) / YC) / float(YC - 1.0) * YS;
OP = float3(xPos,yPos,0);

自定义网格生成模块参数

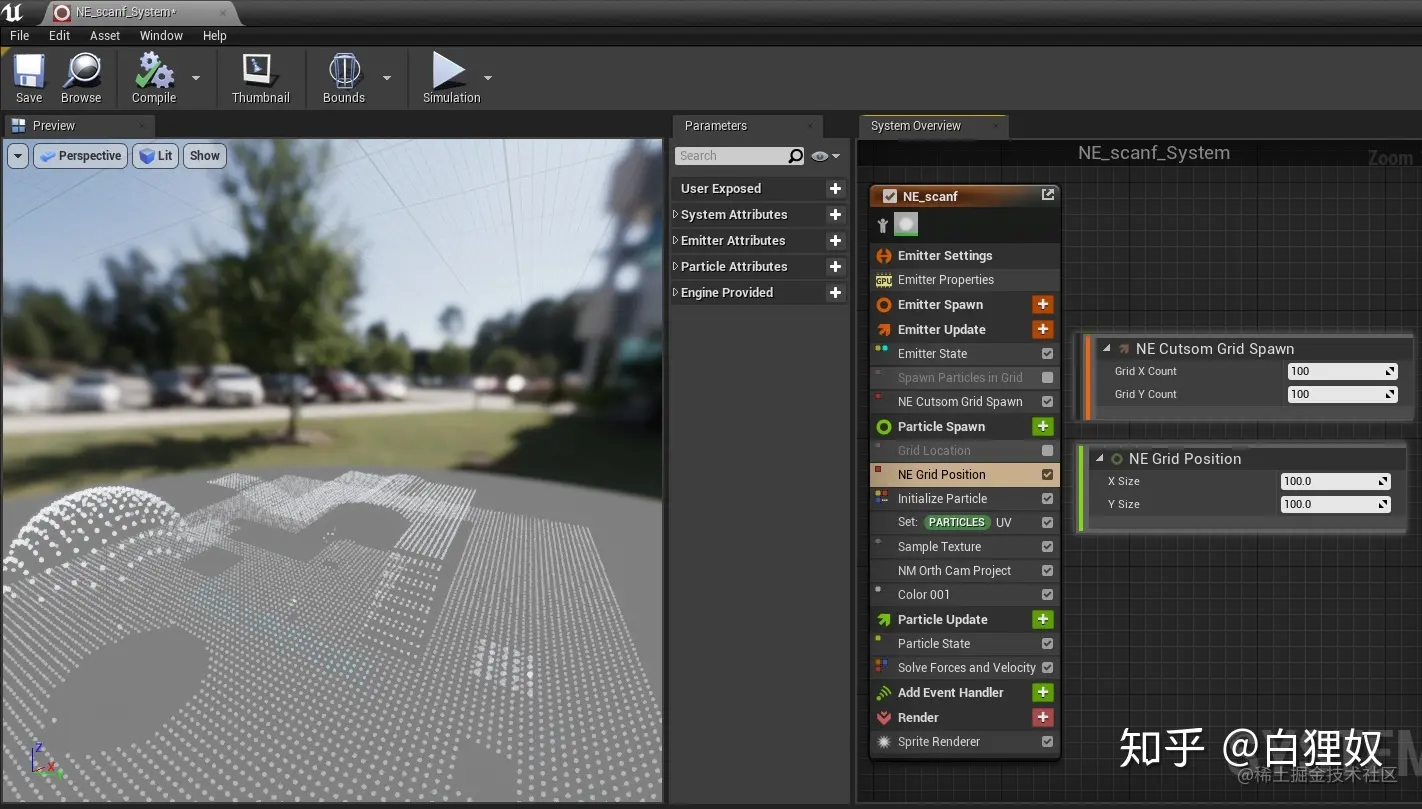

运行结果

现在完成了大体的框架，我们继续做一些设置来优化

蓝图传递参数到Niagara System

在 system 中创建一个 float parameter 连接到 Orth width 端口，从蓝图中来赋值这个 parameter 保证我们的粒子网格大小与 scene capture 捕获的大小一样大。

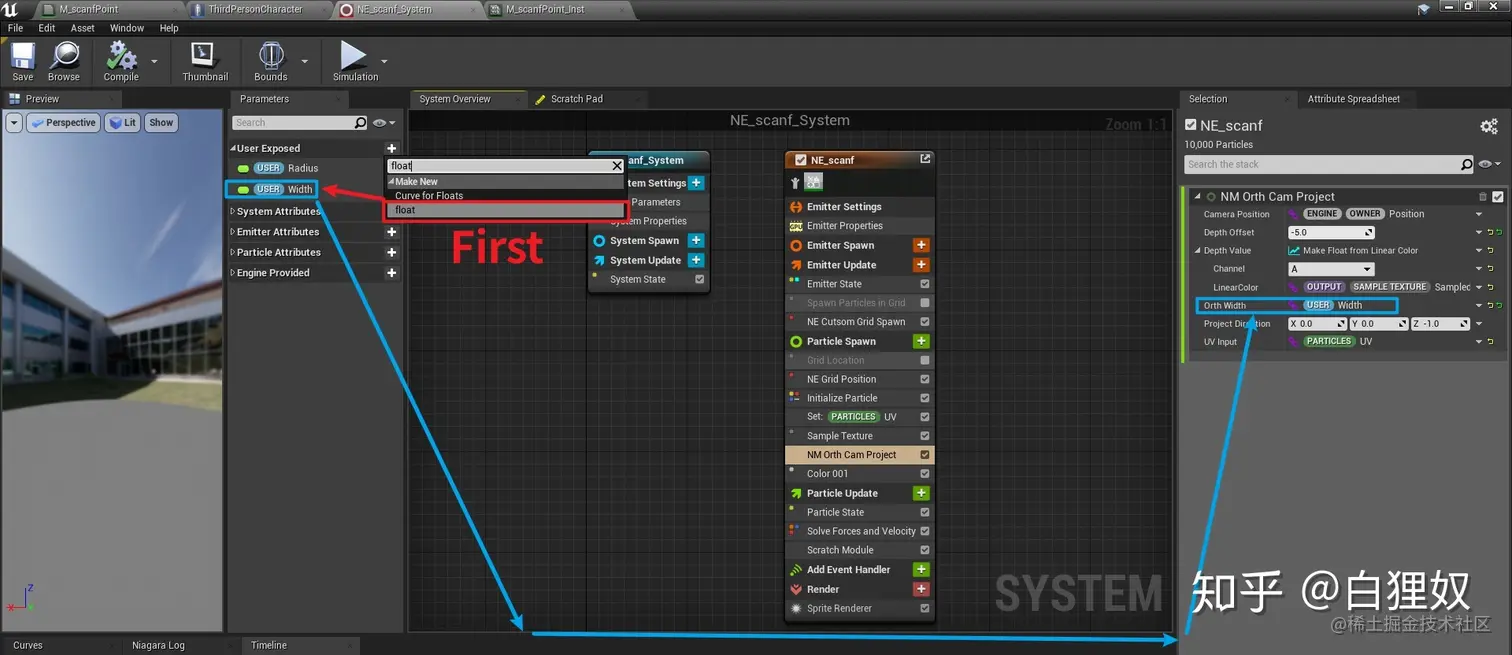

关联 user parameter 到参数面板上

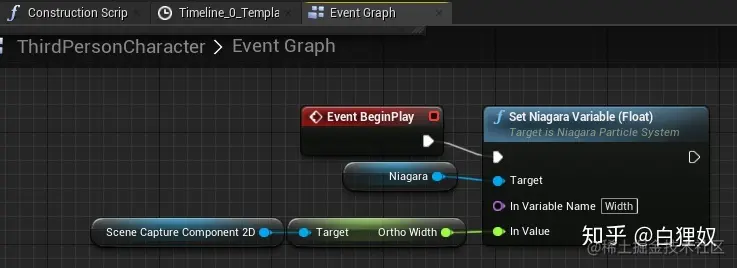

蓝图赋值 Niagara user Exposed 参数

过程化的 Niagara 操作

现在完成了大体的构架，剩下的就是优化这个粒子的动态效果。这个时候不建议创建太多的 modules，所以可以使用 "Scratch Pad Module" 来做过程化的一些连接。

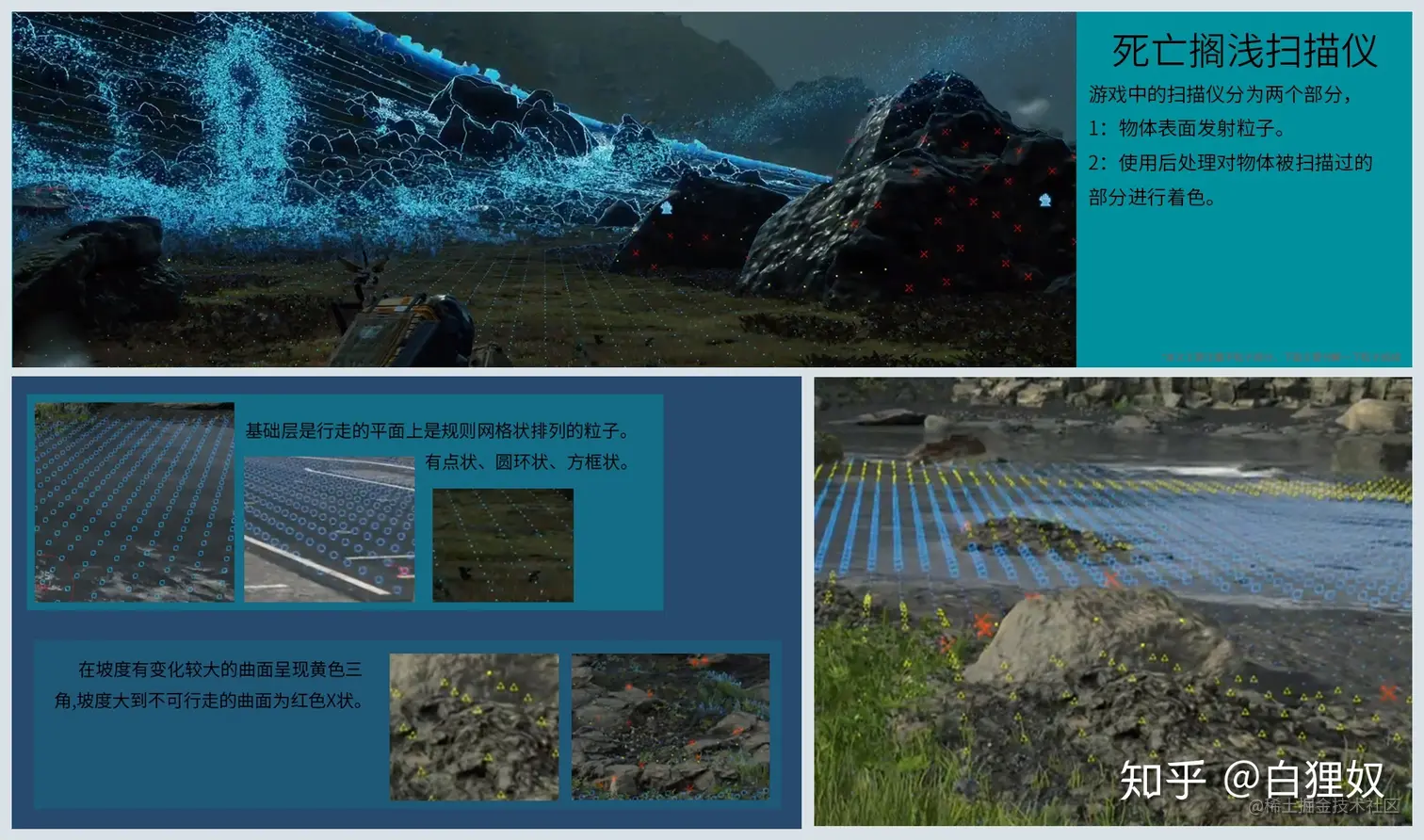

粒子扩散出现
粒子在坡度不同处颜色与图形不同

1.粒子扩散出现

粒子呈圆形出现

这里为了让粒子不直接发射在物体表面被遮挡住，在之前的 "NM_OrthCam_Project" 上 depth offset 调整到了-5，把粒子 z 轴高度整体上移一点。

蓝图中使用 "timeline" 添加一个变化的增量值，作为圆形的半径，使用 "Radius" 与 position 做 distance 运算即可算出圆球范围。

稍后将 timeline 的数据赋予粒子系统的用户自定义参数中。

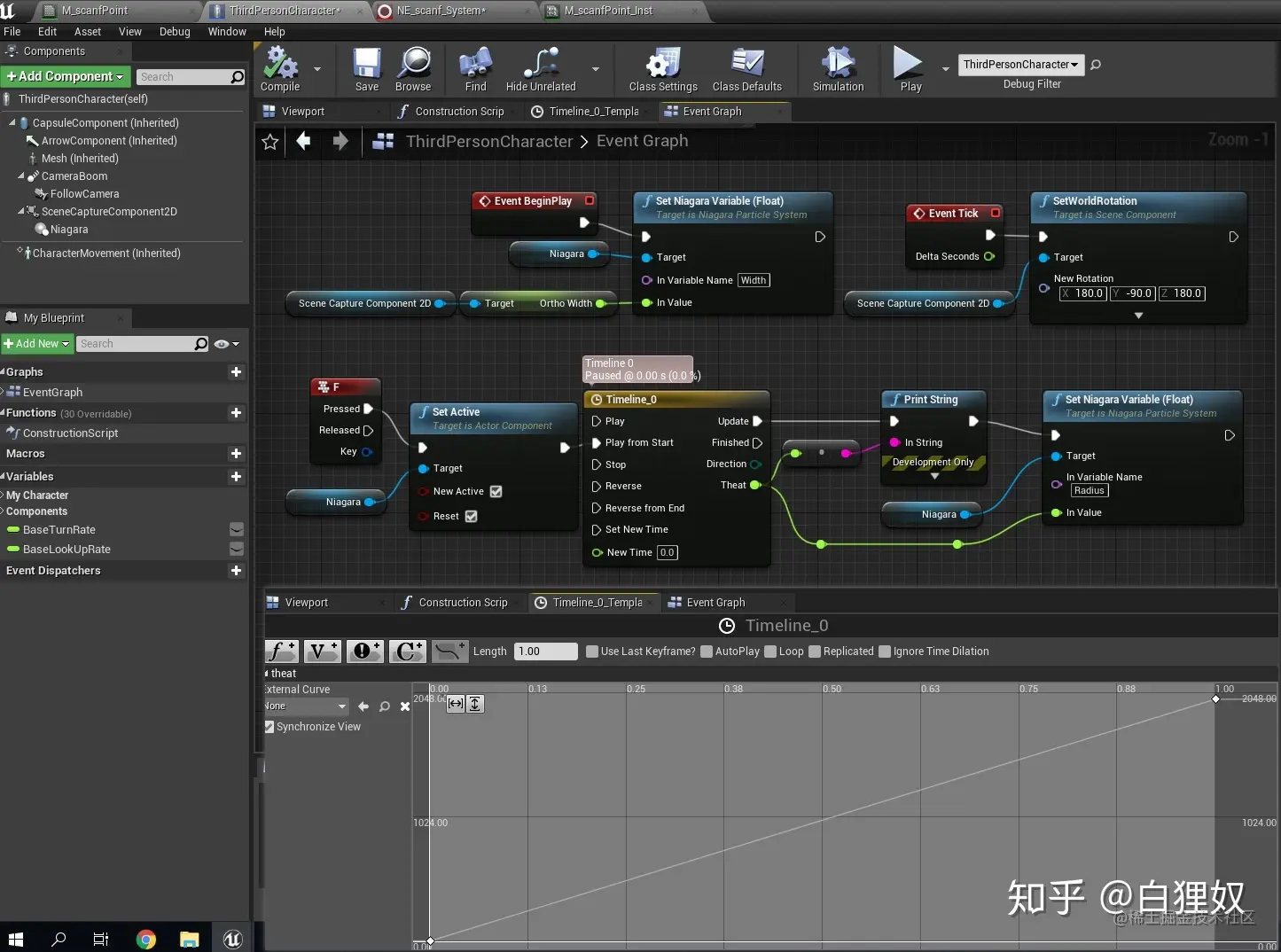

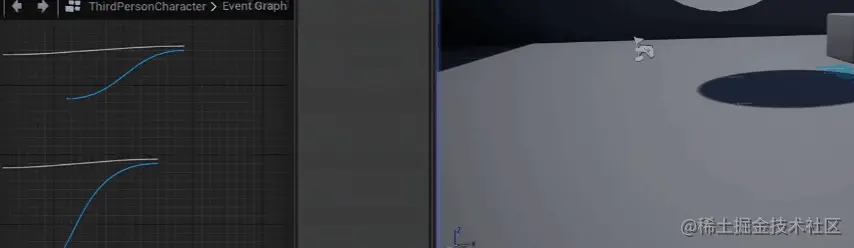

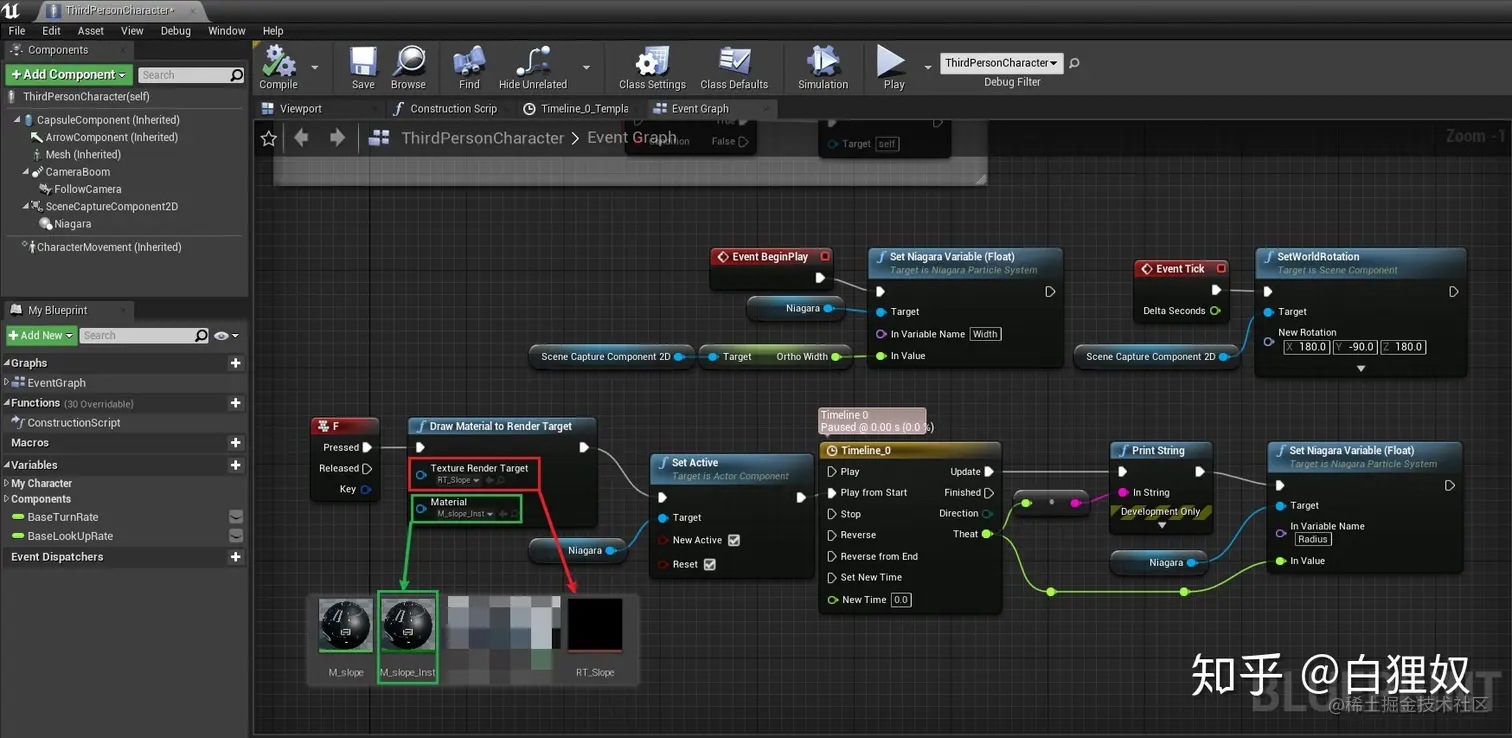

添加 timeline 制作圆形半径缩放

添加一个速写板制作一个修改粒子 Alpha 信息的功能，使只有再圆形半径内的粒子显示，并且开始增加生命。

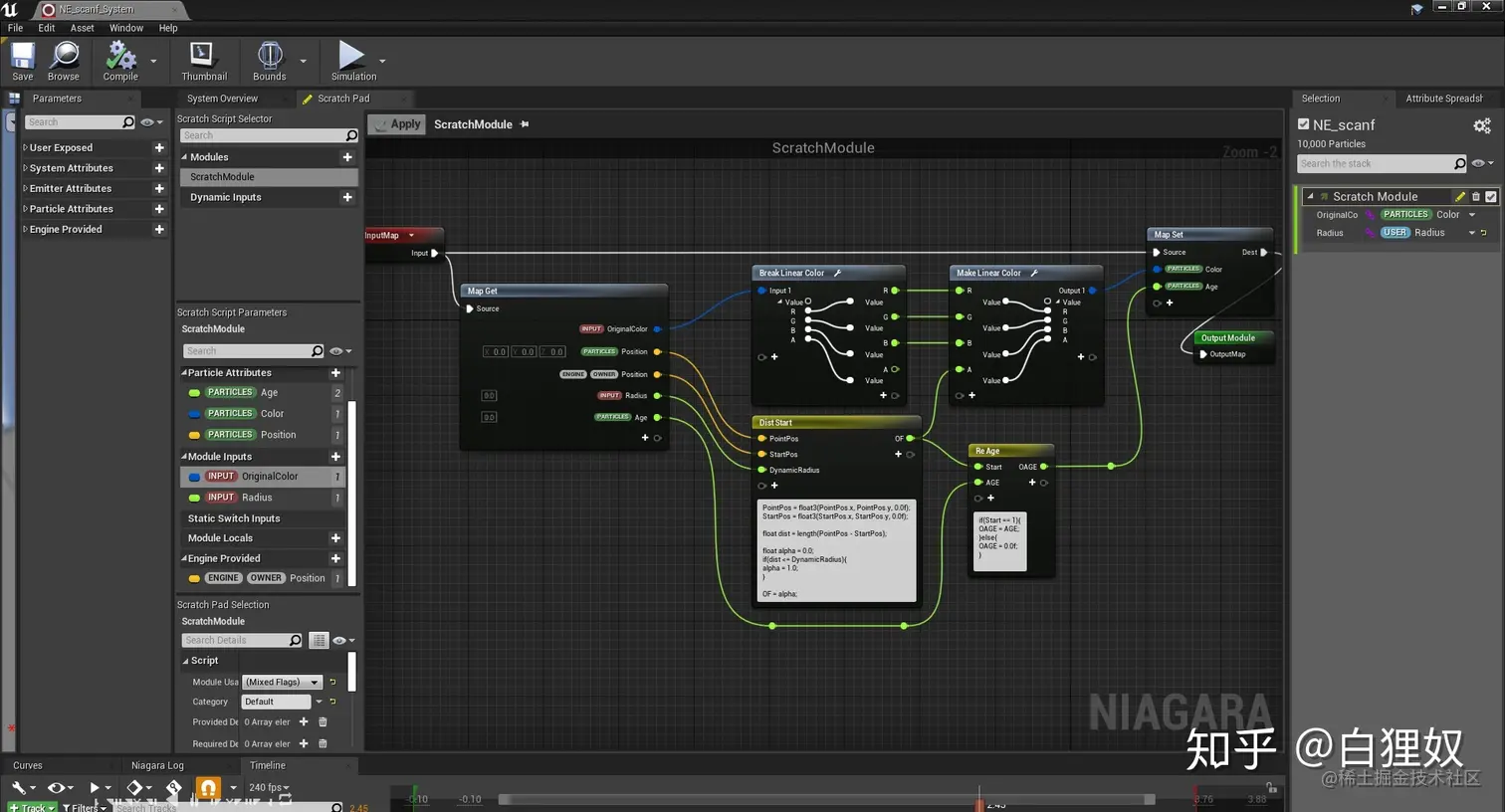

扫描粒子出现部分

Tip&Note：这里为了偷懒少截图，没有从蓝图里面传递角色按下扫描按钮时的一个固定位置，直接用了动态的 Engine.Owner.Positon，要制作正确结果的请自己多动手加一个参数链接进来！同时还要把 Radius 的最大值也 bind 进来删除不会出现的那些粒子，但是这里因为制作截图就会太多我都选择了省略。这里也可以只用一个 custom hlsl，但是为了方便基础弱的我使用了两个来分开这个功能，写的时候写一个里面就好了。

Dist Start

PointPos = float3(PointPos.x, PointPos.y, 0.0f);
StartPos = float3(StartPos.x, StartPos.y, 0.0f);

float dist = length(PointPos - StartPos);

float alpha = 0.0;
if(dist <= DynamicRadius){
    alpha = 1.0;
}

OF = alpha;

ReAge

if(Start == 1){
    OAGE = AGE;
}else{
    OAGE = 0.0f;
}

蓝图中 timeline 的动态 Radius 连接到模块中

2.粒子在坡度不同处颜色与图形不同

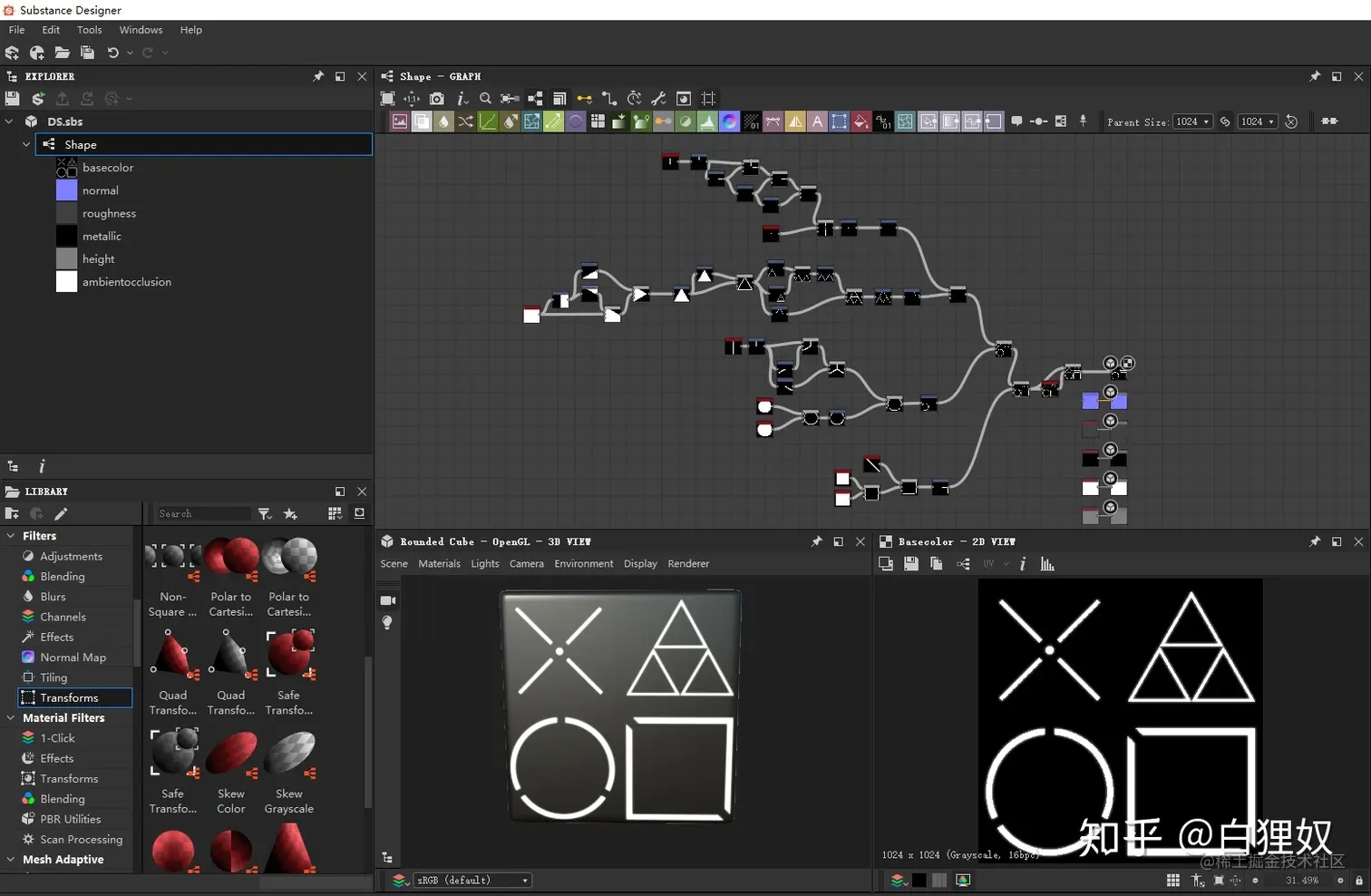

粒子动态制作完成后就是材质部分，在 substance designer 中创建基础图形放置在一张贴图中，使用 subUVIndex 来做选择最后出现的图案。

创建一个简单的材质链接，赋予粒子材质。

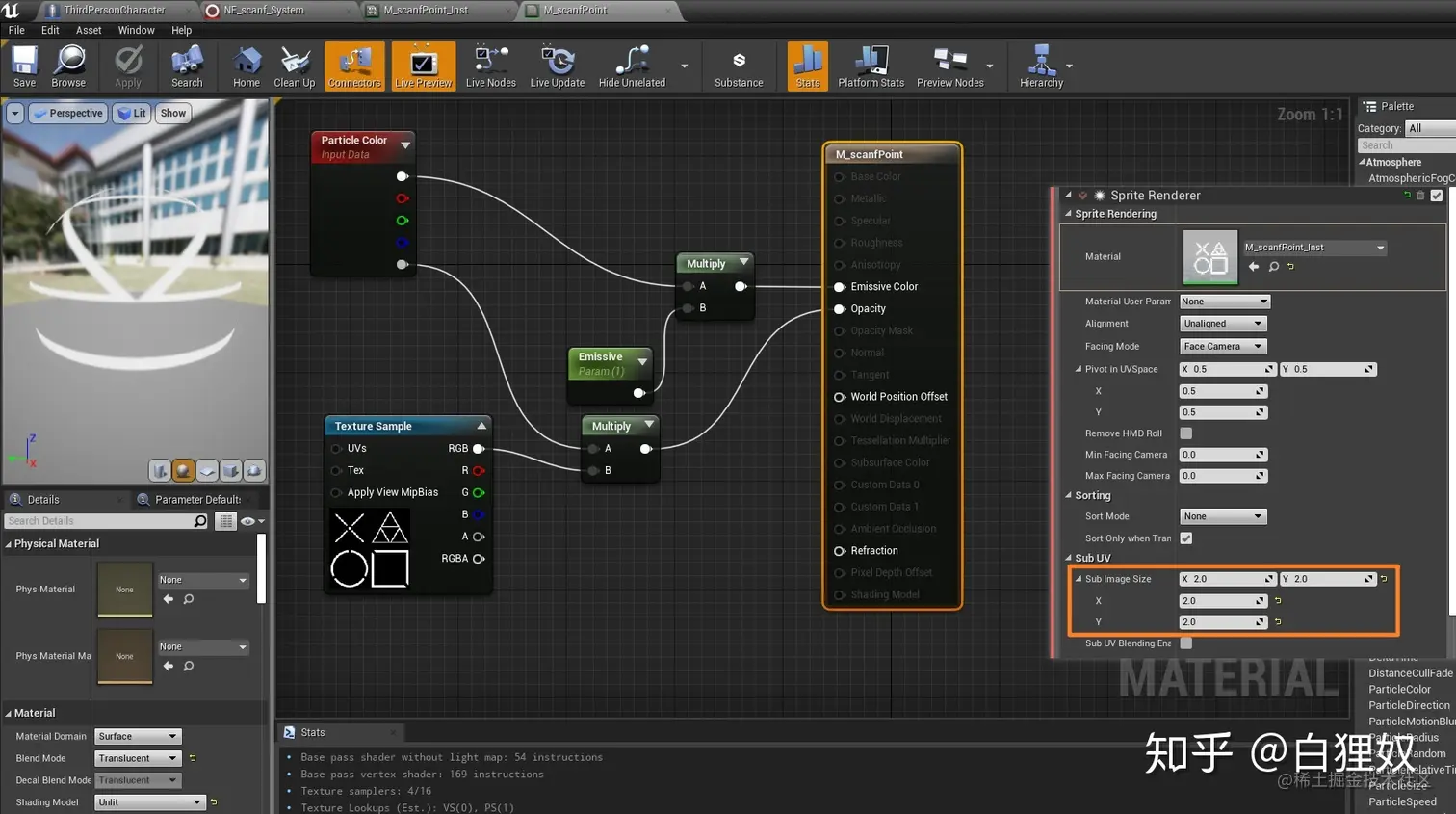

粒子材质链接

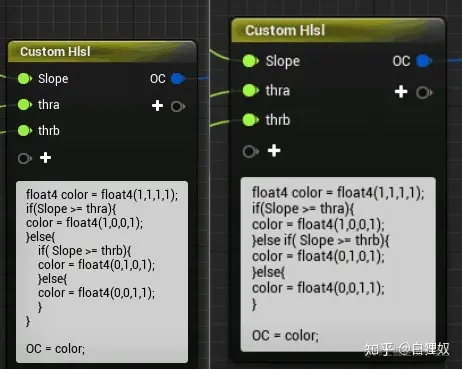

使用之前抓取的 scene Depth 计算一下 slope（这里我也不确切的知道死亡搁浅中如何计算，随意计算了一个用 depth 采样周围的 depth 多次计算出周围的高度差）。

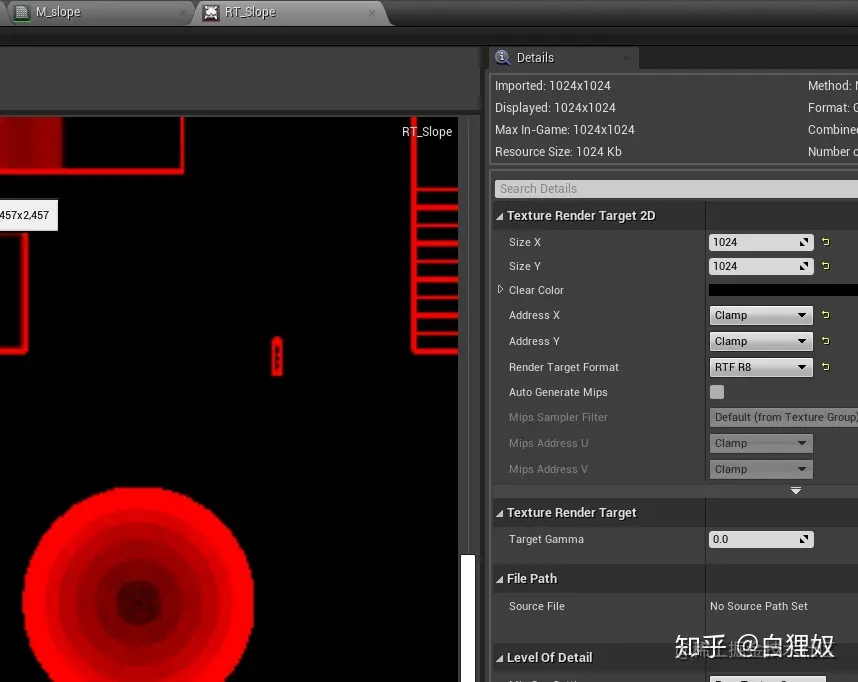

使用 RT 计算 slope 作为 draw rt 的 material

float4 oriTex = Texture2DSample(Tex, GetMaterialSharedSampler(TexSampler,View.MaterialTextureBilinearClampedSampler),UV.xy);

float4 anthorTex;
float d, diff, c, s, ramp;
float2 offset;

for(int i=0; i<NUM;i++){
    ramp = float(i)/(NUM-1) * 6.28;
    c = cos(ramp);
    s = sin(ramp);
    offset = float2(c, s) * Radius;
    anthorTex = Texture2DSample(Tex, GetMaterialSharedSampler(TexSampler,View.MaterialTextureBilinearClampedSampler), UV.xy + offset);
    diff = oriTex.a - anthorTex.a;
    d = max(d, diff);
}

return saturate(d/Scale);
