前言

对于大部分Android应用，内存中占比最大的部分就是图片了，我们的应用也不例外。当一个内存优化的任务摆在我面前时，我首先想到的就是优化图片的内存，而优化图片的内存就先要了解它到底能占用多少内存，这也是本文的内容。

图片在内存中占用大小的计算方法

先抛出两个问题

问1：一张在内存中大小为1920*1080的图片，以ARGB_8888格式加载，它占用的内存是多少？

答：占用内存=1920 * 1080 * 4 Bytes = 8,294,400 Bytes ≈ 8 MB

问2：一张在hdpi路径下的1920*1080的图片，以ARGB_8888格式，加载在480dpi的手机屏幕上，它占用的内存又是多少？

答：占用内存=3840 * 2160 * 4 Bytes = 33,177,600 Bytes ≈ 32 MB

再给出计算公式

图片在内存中占用的空间，是由它所具有的像素点数和每个像素点占用空间的大小决定的

占用内存 = 内存中图片的像素点数 * 每个像素占用的大小

等价于

占用内存 = 内存中图片的宽 * 内存中图片的高 * 每个像素占用的大小

等价于

占用内存 = 图片资源的宽 * 缩放比例 * 内存中图片的高 * 缩放比例 * 每个像素占用的大小

解答问题1

问1：一张在内存中大小为1920*1080的图片，以ARGB_8888格式加载，它占用的内存是多少？

来看问题1，内存中的宽高我们都已知晓，只有“每个像素占用的大小”还不知道。其实它和加载的格式ARGB_8888有关。

ARGB_8888格式是图片的位图配置（bitmap configurations）的一种，其他常见的配置还有RGB_565、ARGB_4444、RGBA_F16等，它表示了每个像素存储在多大的空间上。

我们都知道光的三原色是红(R)绿(G)蓝(B)，图片的色彩也是由这三个颜色的数值组合而成。以前常用的RGB_565，就是每个像素存储三个颜色通道，分别是5/6/5，一共存储16bits，即2bytes，也就是说每个像素会占用2bytes的空间；而现在常用的ARGB_8888，则多加了透明（A，alpha），每个通道都以8bits的精度存储，共32bites，即4bytes，于是每个像素会占用4bytes的空间。

至此，问题1的答案就迎刃而解了，

答：占用内存=1920 * 1080 * 4 Bytes = 8,294,400 Bytes ≈ 8 MB

解答问题2

问2：一张在hdpi路径下的1920*1080的图片，以ARGB_8888格式，加载在480dpi的手机屏幕上，它占用的内存又是多少？

来看问题2，这次不知道内存中图片的大小，只知道原始图片大小，以及所在的文件夹和屏幕像素密度。那么就需要知道原始图片加载到内存中是如何缩放的。

1.首先明确一下屏幕密度的概念(dpi/ppi），它是指单位英寸上的像素数

以我的Redmi为例，屏幕是6.39英寸，分辨率是2340*1080。如果我知道屏幕宽或者高的英寸数，我可以直接用宽或高除以对应英寸获得dpi，但实际上手机只会告诉你屏幕对角线的英寸数6.39，那么就要 通过勾股定理，来计算出对角线的像素数，然后才能相除。

勾股定理 dpi = √(屏幕宽^2 + 屏幕高^2) / 英寸

那么我的手机的dpi就是 √(2340^2 + 1080^2) / 6.39 ≈ 403.3。

2.屏幕密度说完了计算方法，接下来再说说不同资源文件路径对应的屏幕密度

Android通用的屏幕密度的对应关系如下：

文件夹	屏幕密度
(drawable)	160dpi
ldpi	120dpi
mdpi	160dpi
hdpi	240dpi
xhdpi	320dpi
xxhdpi	480dpi
xxxhdpi	640dpi

再看回问题2，图片在hdpi路径下即对应240dpi，加载在480dpi的手机屏幕上，则图片的宽和高要放大到原来的两倍，若是加载在640dpi的屏幕上，宽高各要放大8/3倍，若是加载在120dpi的屏幕上，宽高反而还要缩小两倍。

那么，问题2的也解决了，

答：占用内存=1920 * 2 * 1080 * 2 * 4 Bytes = 33,177,600 Bytes ≈ 32 MB

从计算公式推导的一些结论

原始图片的尺寸不一定等价于内存中图片的尺寸，还要看图片的缩放

放在某个固定路径下的某张图片，相较于路径对应的dpi，加载在越大dpi的屏幕上，图片越大，占用内存越大；反之，则图片越小，占用内存变少，所以要选择合适的文件夹路径

图片放大，则图片变得模糊；图片缩小，似乎看起来更清晰，但在低dpi的屏幕上很多细节也看不出来，精细的部分其实也浪费掉了，这也可以看出每个文件夹放不同清晰度图片的意义

……

查看内存中加载的图片情况

知道图片在内存中占用多大的计算方法，往往还不够，还要分析各个时候内存中加载了多少图片，哪些图片占用空间最大。

Android 8.0开始，图片内存加载在native层，8.0之前加载在java层。可以通过Android studio自带的 Profiler查看图片内存占用情况。

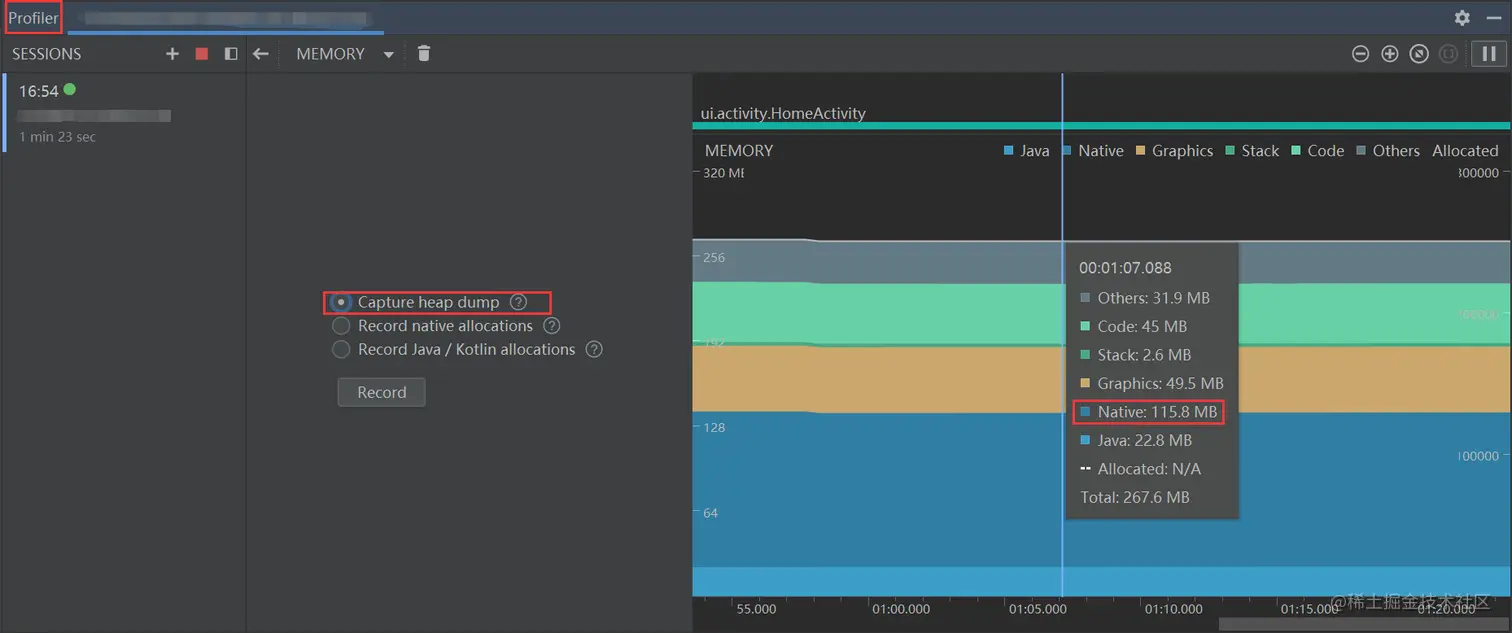

如下图所示：

此处是在Android11上运行，可以看到是Native层占用内存最多。点击Capture heap dump按钮，开始记录当前内存的占用情况。

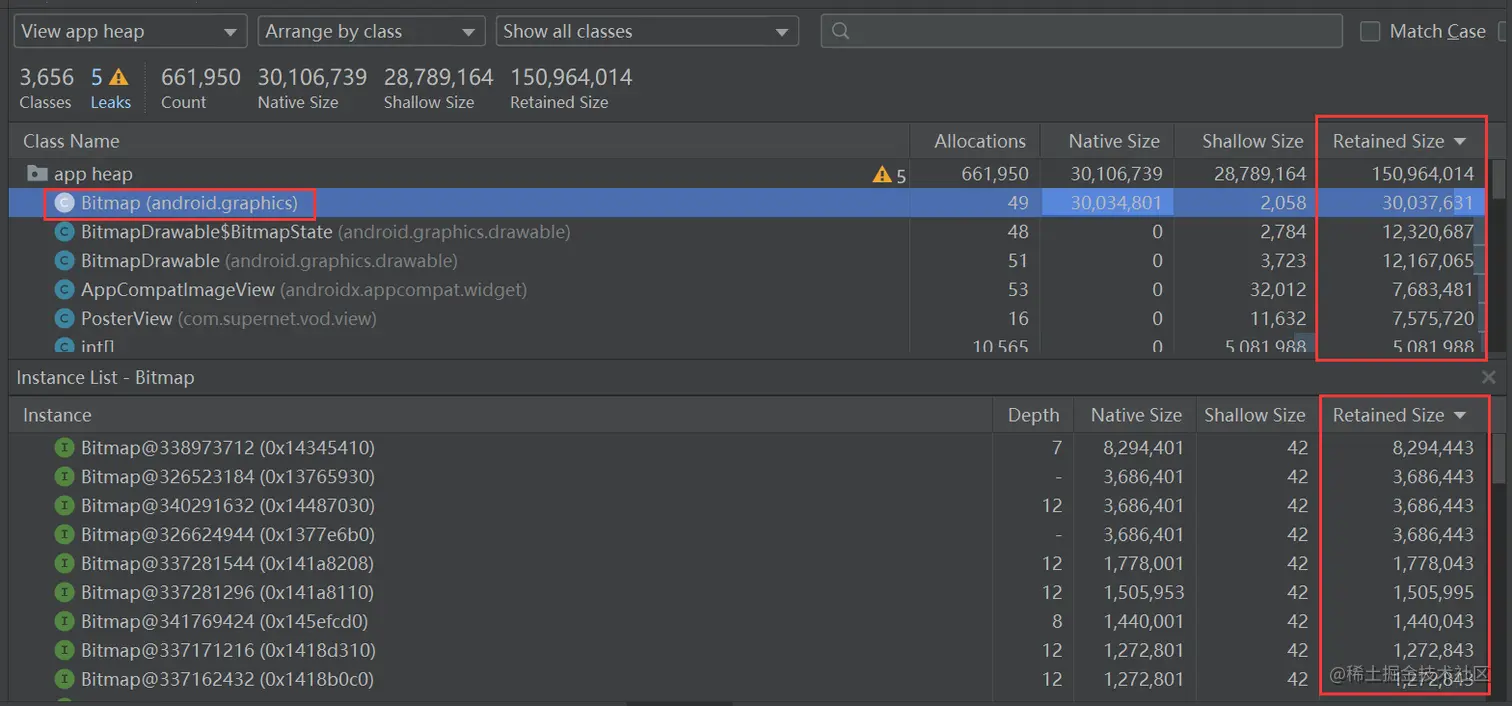

记录后：

从这个dump记录可以看到，图片总共占用了多少内存(看Retained Size)，也可以看到是每个图片分别占用的内存。有时候，光看这些数据还不够，还需要知道占用空间最大的图片是哪张，让犯人露出它的真面目！这时候就需要用到hprof-conv.exe，MAT，GIMP三个工具了，不过此时就需要在Android8.0以下的设备上dump记录，MAT才能解析。

hprof-conv.exe

首先，Android studio记录的hprof文件，需要使用hprof-conv.exe转换后才能使用。

hprof-conv.exe的路径在SDK的platform-tools下，执行的命令为：

hprof-conv a.hprof a_conved.hprof

MAT

MAT是Eclipse提供的内存分析工具，操作也很简单。只需要打开MemoryAnalyzer.exe，选择File-> Open Heap Dump -> 选择转化后的hprof文件即可。

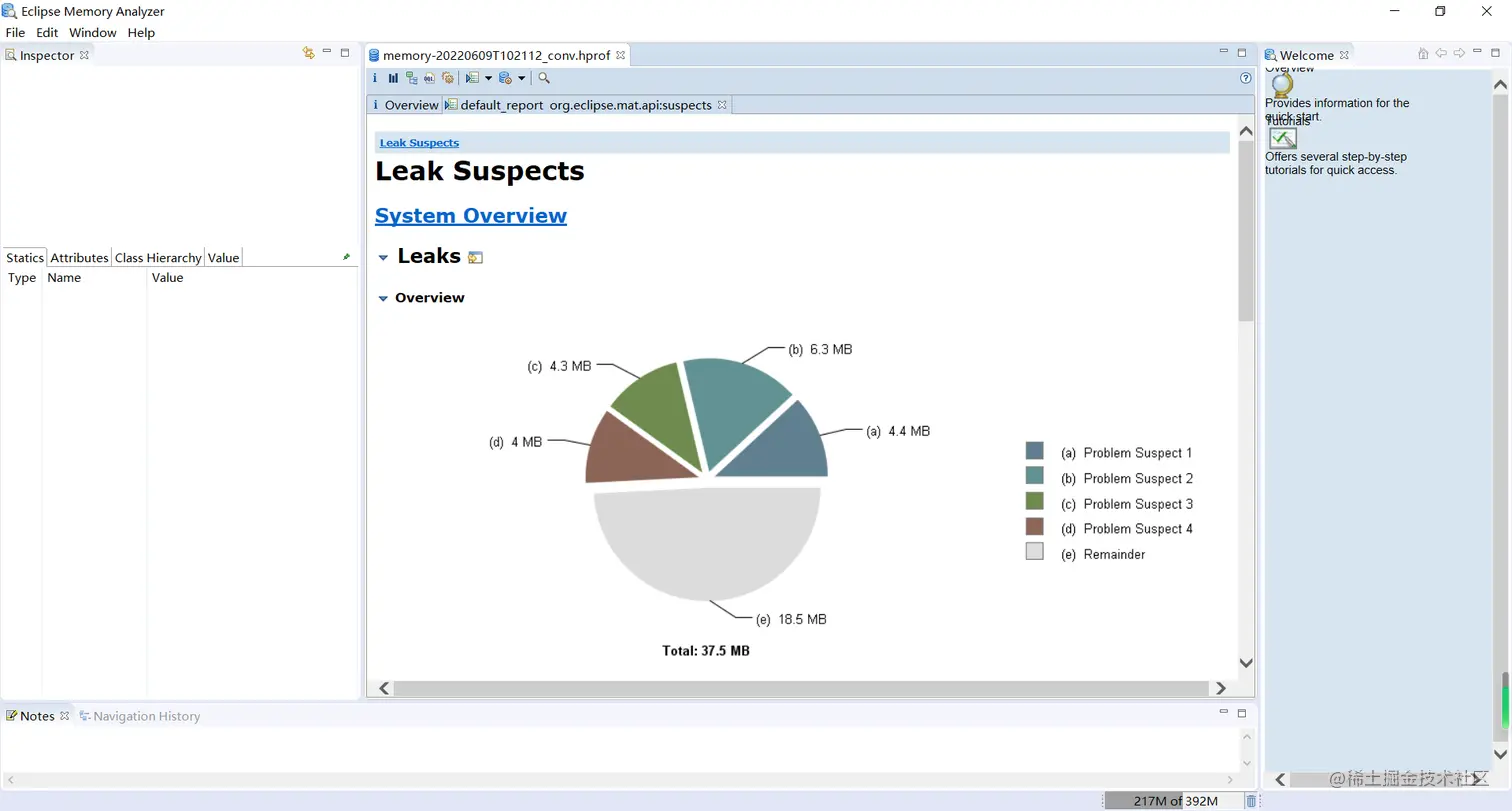

打开后效果如图所示：

然后如图点击Dominator Tree

我们知道图片是以byte数组的形式存在内存中的，所以最后在Dominator Tree选项卡中，从Bitmap或者byte[]开始都可以。最终我们需要在Bitmap的属性中获得图片的宽高，并保存byte[]，以供GIMP使用。

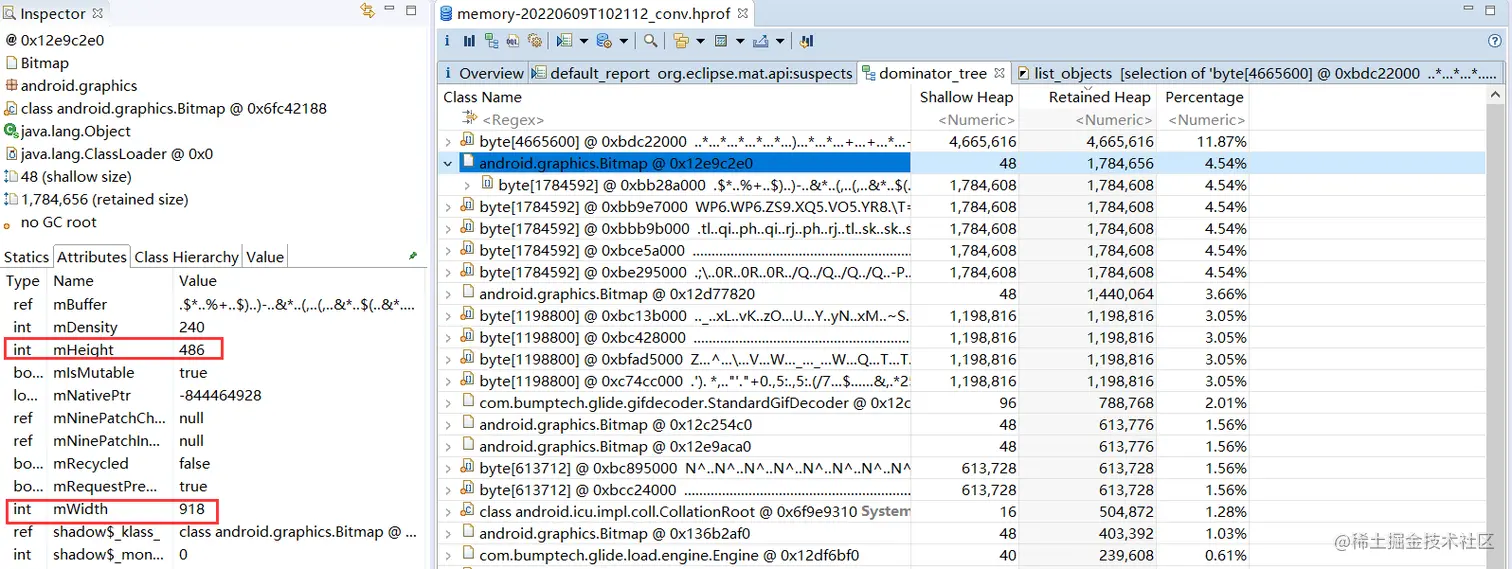

Bitmap 记住左侧的宽高，等下在GIMP里需要用到。

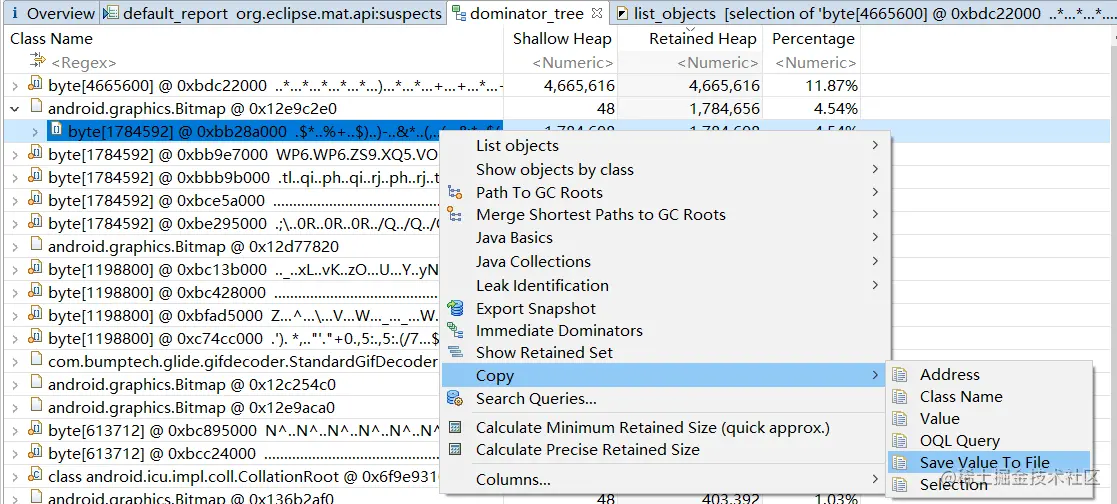

展开Bitmap，可以看到byte数组，按图所示保存为后缀为.data的文件

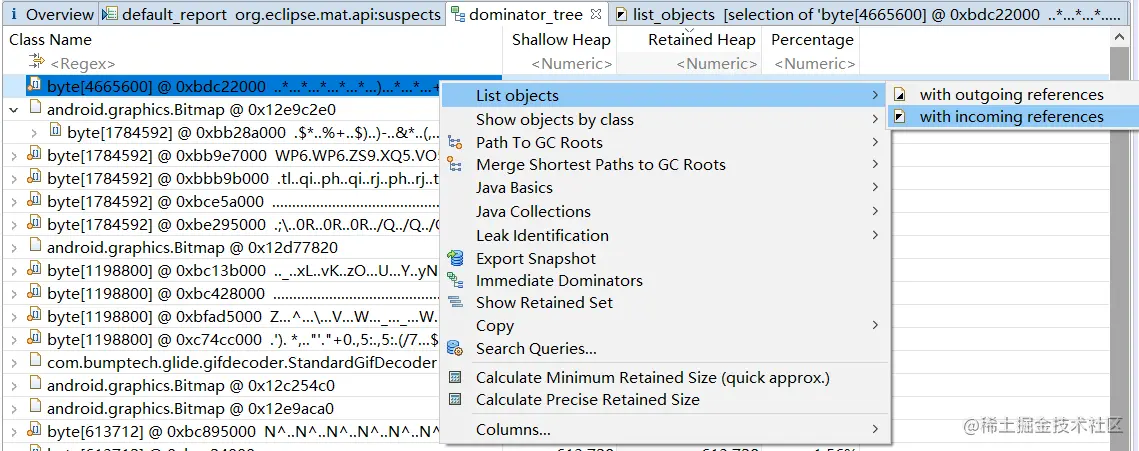

byte[] 如图所示选择 incoming references

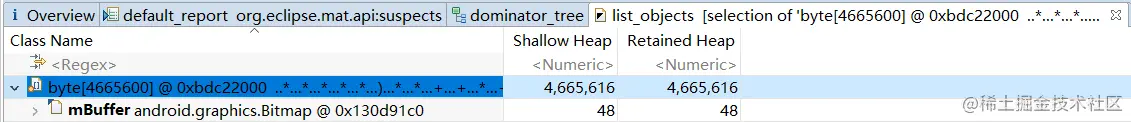

即可获得下图：

之后的操作就和上面Bitmap的一样了

GIMP

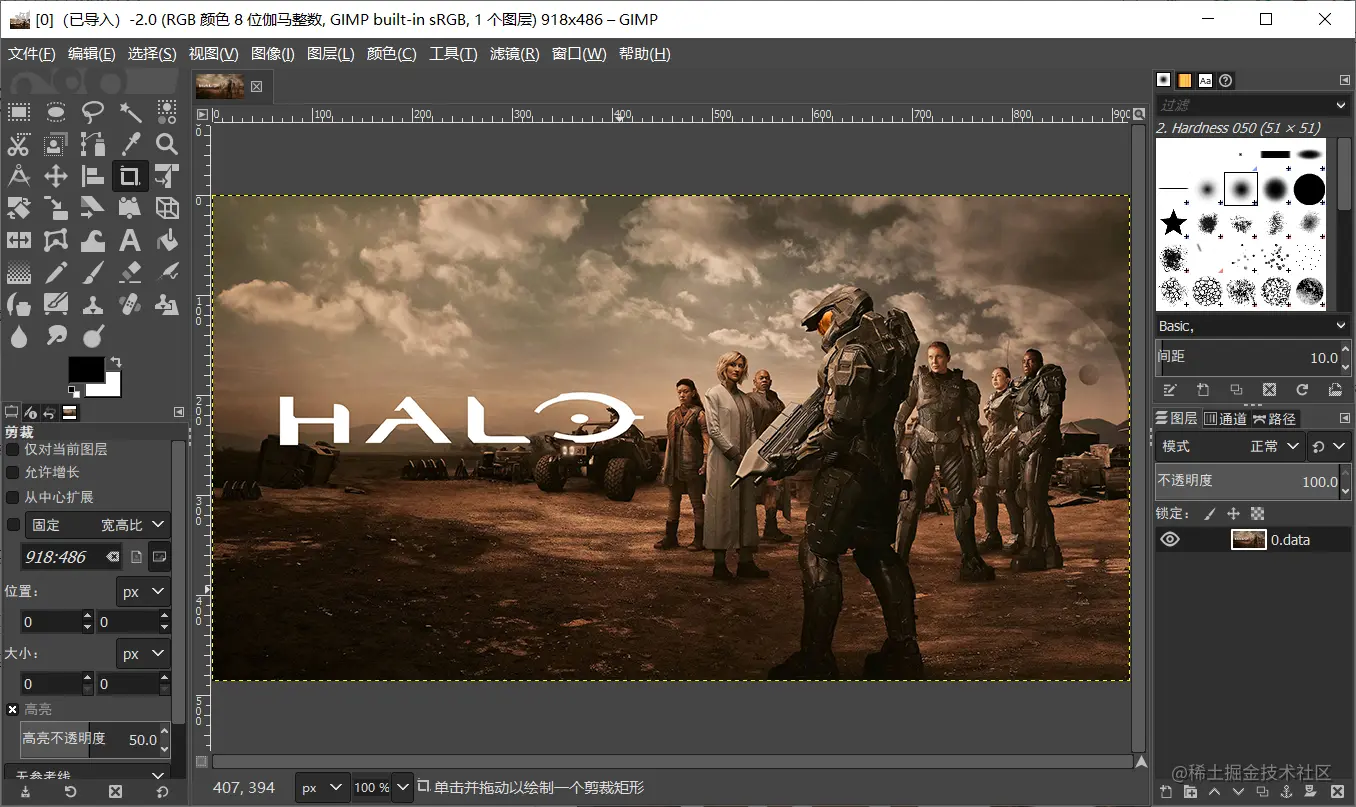

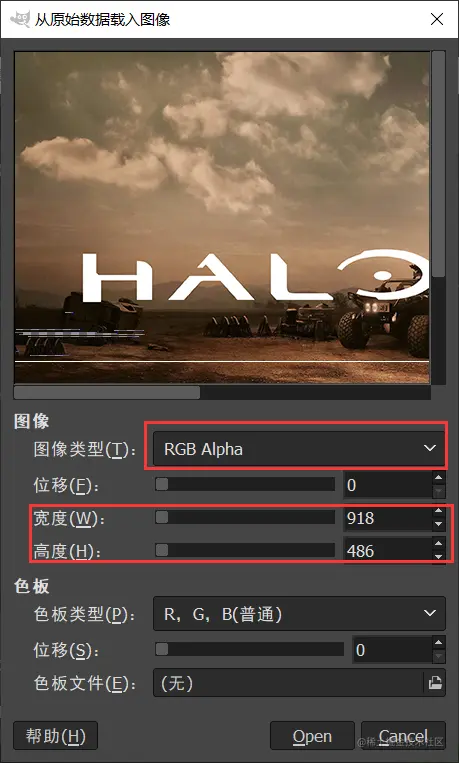

使用GIMP打开上面保存的.data文件，有时会需要输入宽高，同时也要注意图像类型是不是正确的

当一切都选择好后，这张图片就可以正确解析出来了。

利用工具检查内存泄漏

上述的工具，在某些情况下还有查找内存泄漏的功用。

比如我有一个仅有背景的Activity在销毁时，因为存在静态context，导致内存泄漏的情况。那么在dump了hprof文件后（dump前最好多点几次强制GC按钮），使用MAT打开会发现内存中多了一张图片，导出图片，用GIMP打开，会发现这是一张本不应该存在的图片，那么此时就会知道内存泄漏了，然后还可以用MAT找到持有这个图片的地方，进而找到内存泄漏的位置。

举个栗子：

class MainActivity : AppCompatActivity() {
    companion object {
        var mContext: Context? =null
    }

    override fun onCreate(savedInstanceState: Bundle?) {
        mContext = this
    }
}

//之后的操作，伪代码
startSecondActivity
finishMainActivity

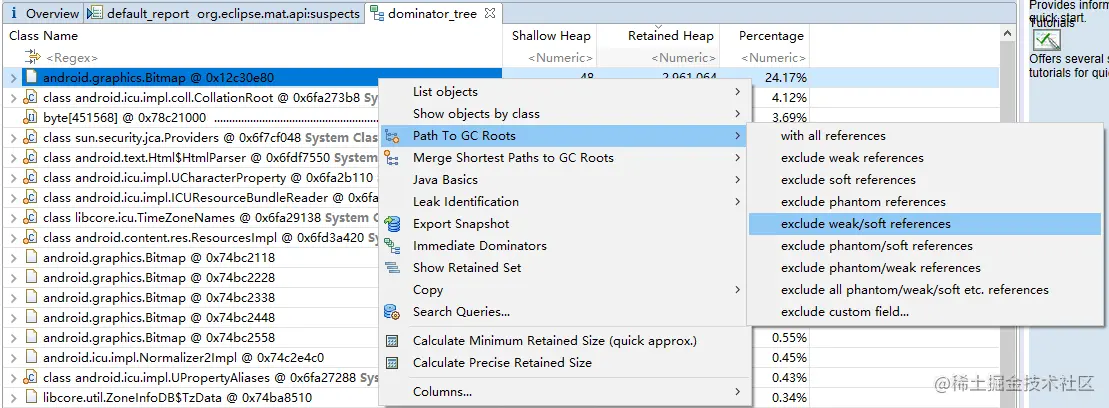

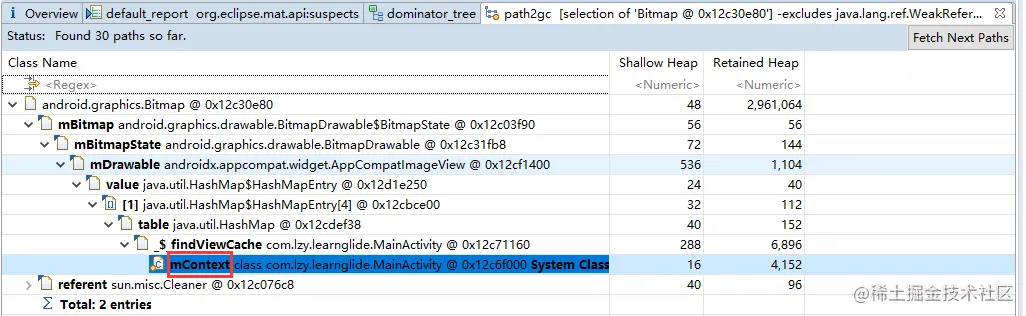

选择GC Root的路径，排除掉弱引用、软引用，因为这些不会导致内存泄漏，仅查看强引用

然后就可以看到最终是本该被销毁的MainActivity的mContext持有了引用，导致不能释放资源，不能回收，发生了内存泄漏的问题

好啦，这次内存中图片的内容就到这里啦，感谢阅读，如有疏漏，还请不吝赐教。
